Виды ресиверов и область их применения
Воздухосборник применяется в составе компрессорных станций (КС), азотных, аммиачных и хладоновых установок для хранения и производства сжатого воздуха, азота, кислорода и т.п.
Воздушные ресиверы бывают:
- линейные. Их устанавливают между регулирующим вентилем и конденсатором. Такие ресиверы служат для компенсации различий в заполнении жидкостью испарительного оборудования во время скачков тепловой нагрузки. Освобождая от жидкости конденсатор, они создают поток жидкого агента, двигающийся равномерно к регулирующему вентилю. Поддерживаемый на одном уровне хладагент становится гидравлическим затвором, который препятствует перетеканию пара в испаритель.
- защитные. Их устанавливают ниже определенной отметки, где размещено оборудование испарительной системы. Предназначены для слива жидкости из отделителей жидкости и испарителей в безнасосных системах снабжения хладагентом.
- дренажные (РД иди РДВ). Такие ресиверы нужны для слива жидкого хладагента из трубопроводов и агрегатов холодильной установки при их ремонте и в ходе их эксплуатации. циркуляционные (РЦЗ и РКЦ). Резервуары, которые заполнены жидким хладагентом, предназначены для обеспечения непрерывной работы циркуляционного насоса, подающего в испарители жидкость.
- Циркуляционные воздушные ресиверы применяют в насосно-циркуляционных агрегатах по снабжению жидким хладагентом испарительных систем. Воздушные дренажные ресиверы РД применяют как защитные, дренажные, линейные и циркуляционные ресиверы; воздушные вертикальные ресиверы РДВ используются в качестве циркуляционных и защитных ресиверов.
Цены на воздушные ресиверы, реализуемые компанией ООО “АЙРТЕХНО”, вы можете узнать в прайс-листе.
Однокамерное и двухкамерное устройство ресивера
Ресивер для компрессора состоит из двух основных элементов:
- емкости (баллона);
- редуктора.
Редуктор предназначен для регулирования давления при выходе рабочей смеси из сосуда.
Различают два вида редукторов:
- однокамерные;
- двухкамерные.
Однокамерные редукторы
Подобные редукторы имеют одну камеру с низким давлением. Газ из баллона сначала попадает в камеру высокого давления. Между камерами имеется запорный клапан. Под действием высокой нагрузки клапан находится в закрытом положении. Открытие клапана производят с помощью специального винта на редукторе.
Газ из отсека с высокой нагрузкой попадает в камеру низкого давления. Рабочая смесь поступает потребителям.
Для контроля давления в обоих камерах имеются манометры. Для регулирования нагрузки служит предохранительный клапан. При повышении нагрузки сверх установленной нормы клапан автоматически открывается, и газ поступает наружу.
Простота устройства позволяет использовать однокамерные редукторы для производства штатных компрессоров.
Двухкамерные редукторы
В ресиверах с такими редукторами есть две камеры низкого давления. Они расположены последовательно, друг за другом. Процесс понижения рабочей нагрузки происходит более плавно и точно.
Двухкамерные редукторы способны работать при низких температурах. Отличаются сложностью конструкции. Используются в промышленных установках с большой мощностью компрессоров.

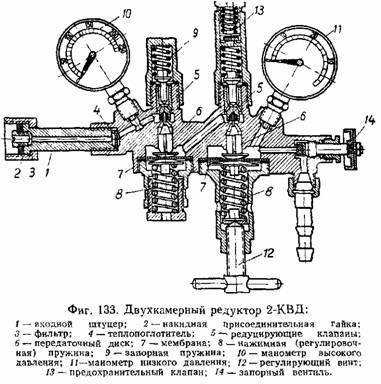

Устройство двухкамерного редуктора
Классификация
Кроме того, что существуют мобильные и стационарные ресиверы, специалисты отмечают и другие конструктивные признаки воздухосборников, позволяющие считать их различными видами изделий. Так, существуют горизонтально и вертикально ориентированные емкости.
При этом ресиверы в горизонтальном исполнении более компактны и дают возможность экономно разместить на себе насос, электромотор и другое вспомогательное оборудование. Характерная особенность такой компоновки — минимальная длина соединительных трубопроводов. Благодаря этим особенностям горизонтальные ресиверы получили широкое распространение как в бытовых компрессорах, так и в автомобильных пневмосистемах.
Тогда как в вертикальных воздухосборниках проще осуществляется слив накопившегося конденсата. Кроме того, они более удобны при монтаже компрессорных агрегатов, состоящих из нескольких ресиверов, так как занимают меньше места, чем горизонтальные емкости. Поэтому такие воздухосборники чаще используют на тех промышленных предприятиях, где требуется большое количество сжатого воздуха.
Интересно, что при необходимости однотипные ресиверы можно легко объединить между собой параллельным или последовательным способом соединения. При этом емкости, сцепленные между собой последовательно, обеспечивают более высокую степень осушки воздуха и очистки его от различных примесей. Тогда как параллельное соединение ресиверов повышает ремонтопригодность всей системы, так как для восстановления работоспособности одной емкости не нужно полностью выключать компрессорное оборудование. Неисправный бак просто отключается и ремонтируется. Также этот вариант соединения характеризуется наибольшей пропускной способностью.
Подготовка к изготовлению воздушного компрессора своими руками
Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

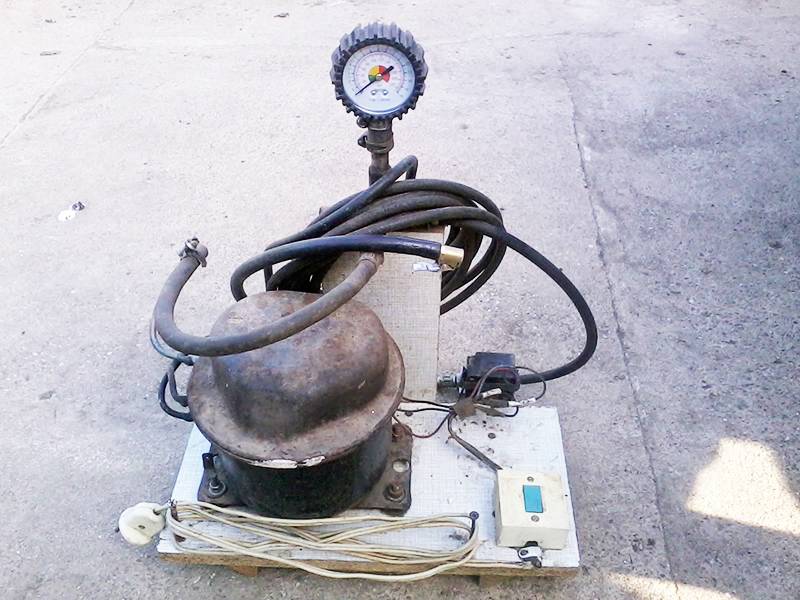

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомФОТО: drive2.ru
Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

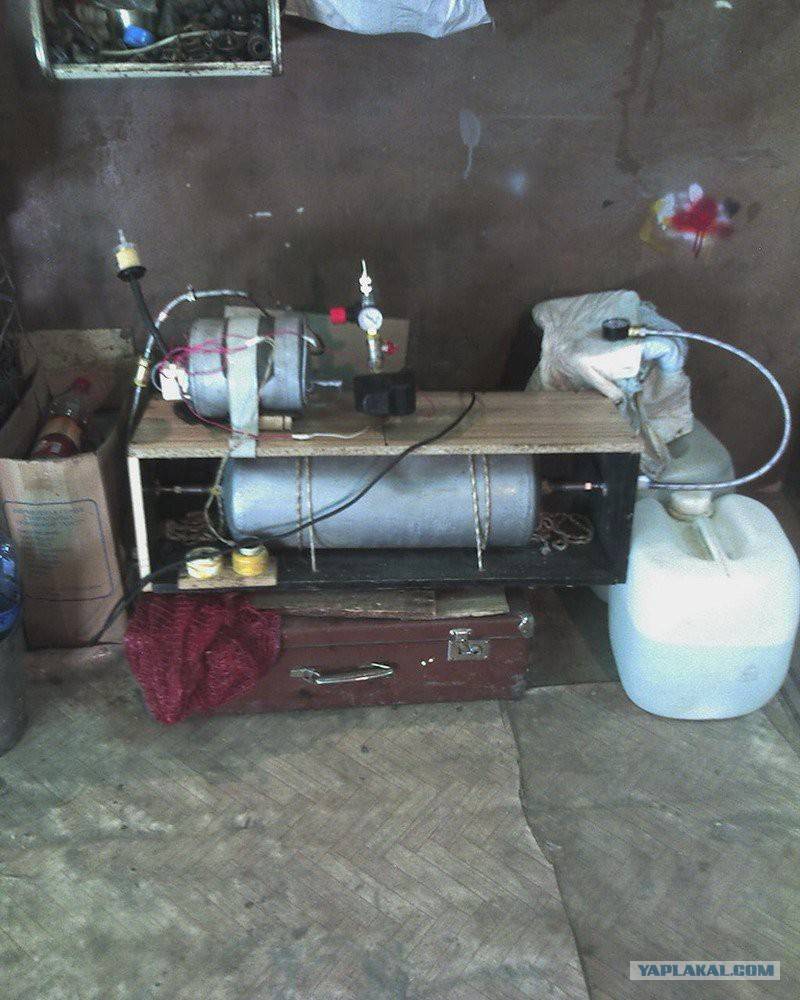

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеФОТО: drive2.ru
Ресивер для компрессора своими руками: из чего его сделать
Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

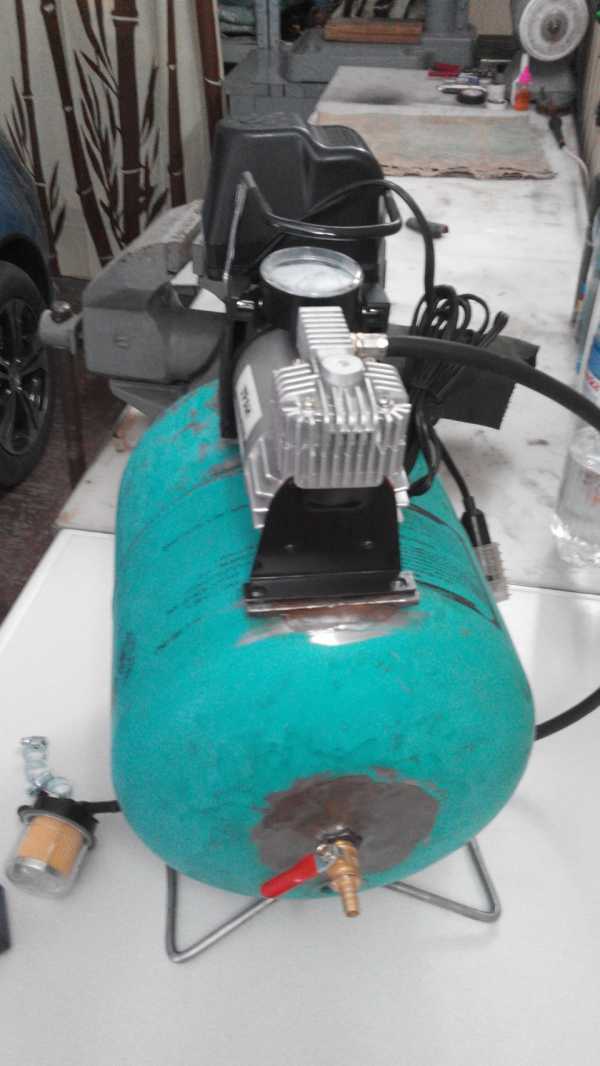

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноФОТО: krsk.au.ru
Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.
Нагнетатель, манометр и иные детали
Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.
Старое колесо от машины неплохо справится с ролью ресивераФОТО: drive2.ru
Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.
Как сделать простейший компрессор своими руками
Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.
Подобные штуцера можно приобрести в любом автомагазине за копейкиФОТО: eckonom.ru
Дополнительный ресивер для компрессора своими руками
Некоторые работы в мастерской или в домашнем хозяйстве могут требовать повышенного расхода сжатого воздуха, обеспечить который не способны бытовые компрессоры. Одним из возможных решений станет разместить дополнительный ресивер для компрессора. Стоимость подобного приспособления, исходя из объема, будет составлять 12-15 тысяч рублей, если брать в магазине, однако ничто не мешает сэкономить и сделать ресивер своими руками. Дополнительным плюсом в сторону второго решения выступает и то, что большая часть предлагаемых в магазине моделей предназначены для штатных компрессоров, именно поэтому цена на них такая высокая!
Соединение дополнительного ресивера обычно осуществляется последовательно к основному, а потому, в зависимости от нужного объема, для работы может сгодиться обычный корпус огнетушителя или баллон, оставшийся от сжиженного газа.
Как и в случае со сборкой мангала из газового баллона, выполнение самодельного ресивера начинается с тщательной очистки баллона от остатков газа. С этой целью первым делом устраняется входной вентиль
Важно заметить, что удалять вентиль нельзя при помощи электроинструмента, так как внутри могут находиться остатки газа!
После этого баллон на сутки заполняется водой. Далее в емкость вкручиваются резьбовые пробки с прокладками или ввариваются трубчатые разветвители для шлангов. В конце баллон следует обработать атмосферостойкой краской!
На дне емкости можно установить конденсатоотводчик, также не лишним будет присутствие на ресивере манометра или реле давления. В случае с конденсатоотводчиком его типоразмер следует выбирать исходя из габаритов присоединительной резьбы, рабочего давления и производительности компрессора. Средняя стоимость конденсатоотводчиков находится в районе 2,5-3 тысяч рублей.

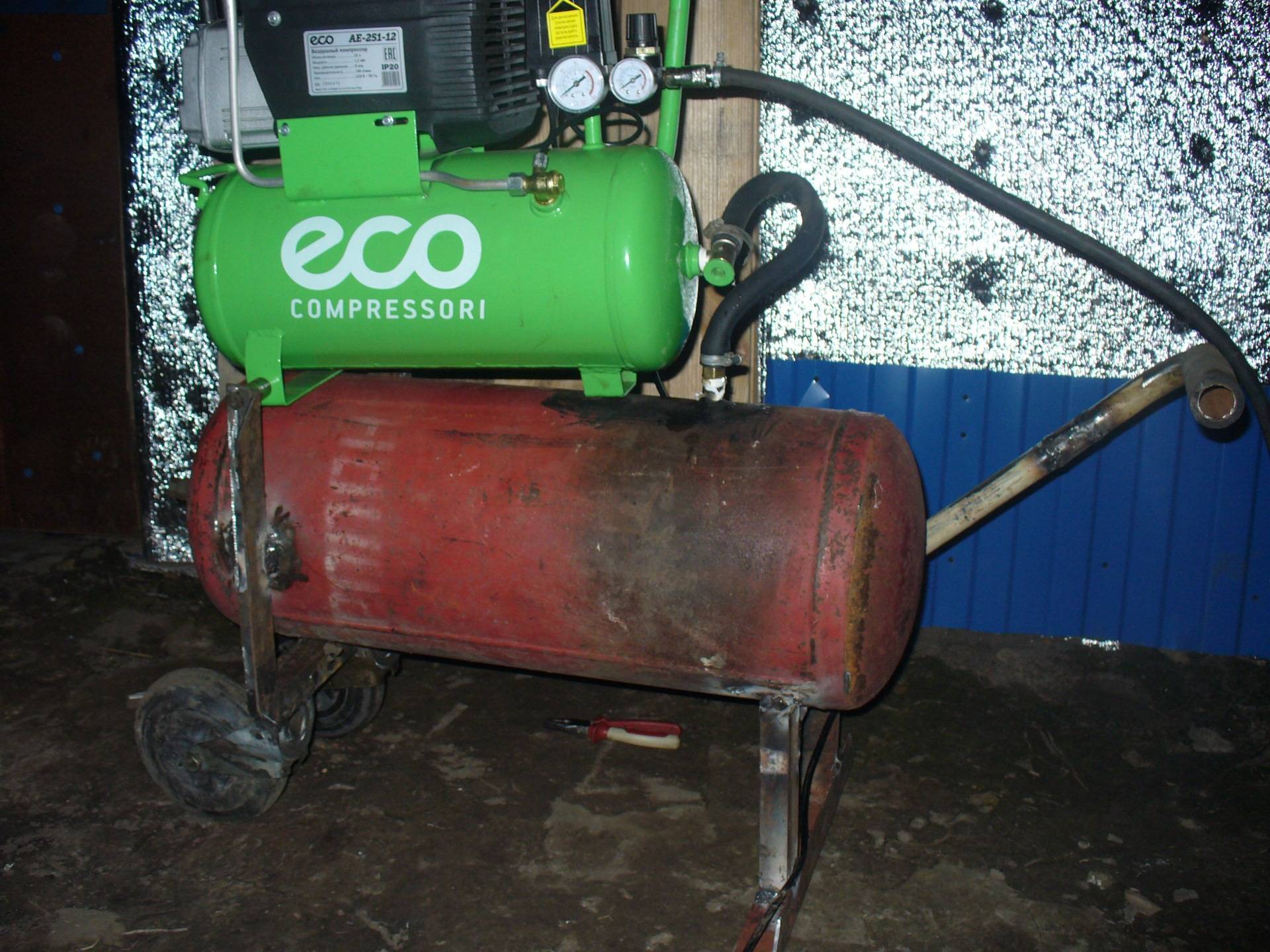

Ниже на фото можно увидеть готовый дополнительный ресивер для компрессора, размещенный поверх сваренной из стального прута треноги.
При работе с самодельным устройством следует учитывать такие моменты:
- При снижении давления придется уменьшить и показатель продолжительности работы с привычных 75-80 процентов до 50-60. При меньших показателях собранный своими руками элемент использовать нецелесообразно;
- Прежде чем давать полную нагрузку на электродвигатель компрессора, стоит первоначально проверить возможность его работы в паре с дополнительным ресивером! С этой целью привод компрессора запускается на холостом ходу, после чего при продолжительном включении (больше 20 минут) расходомером вымеряется перепад давлений. При этом дополнительный ресивер годится для работы, если давление при проверке не будет опускаться ниже минимального значения;
- В случае с дополнительной емкостью установка конденсатоотводчика считается обязательной.
Что ж, теперь вы знаете, для чего нужен ресивер, что он из себя представляет, какими характеристиками обладает, а также как производится установка дополнительного баллона к основной емкости. Надеемся представленные советы будут для вас полезными. Удачи!
Как рассчитать объем ресивера
В процессе расчета объема ресивера следует принять во внимание основные параметры – производительность компрессора, метод регулирования и потребность в сжатом воздухе от потребителей. Для стационарного агрегата падение давления на участке трубопровода от компрессора к самому удаленному потребителю не должно превышать 0,1 бар
Для стационарного агрегата падение давления на участке трубопровода от компрессора к самому удаленному потребителю не должно превышать 0,1 бар
Для стационарного агрегата падение давления на участке трубопровода от компрессора к самому удаленному потребителю не должно превышать 0,1 бар.
Обычно расчет объема ресивера производят с помощью специализированных программ. Для самостоятельного расчета ниже приведена формула, которая используется при следующих условиях: температура окружающей среды 20 °С, давление 1 бар, время цикла 30 секунд.
где V — объем воздушного ресивера, м³ Q — производительность наибольшего компрессора, м³/мин Δp — желательная разность давлений, бар
Обратите внимание, что в расчете учитывается только один компрессор с максимальной производительностью, вне зависимости от количества компрессоров в локальной пневматической сети. Такая особенность возникает из-за наличия уставок в работе пневмосети, которые выставляются из условий отсутствия потребности в наличии множества ресиверов в системе
Объем ресивера для поршневого компрессора выбирается из условий производительности компрессора в минуту
Для такого типа компрессоров характерно отсутствие холостого хода и преимущественно эпизодическая работа. Нашей рекомендацией для подобных компрессоров является использование воздушных ресиверов с объемом, немного превышающим расчетный, чтобы как можно реже задействовать ремень привода компрессора частыми включениями и выключениями
Объем ресивера для поршневого компрессора выбирается из условий производительности компрессора в минуту. Для такого типа компрессоров характерно отсутствие холостого хода и преимущественно эпизодическая работа. Нашей рекомендацией для подобных компрессоров является использование воздушных ресиверов с объемом, немного превышающим расчетный, чтобы как можно реже задействовать ремень привода компрессора частыми включениями и выключениями.
Важно обращать внимание на время циклов работы и простоя для того, чтобы в процессе эксплуатации ресивера с выбранным объемом число пусков и остановов двигателя компрессора не превысило бы допустимую величину. Для винтового компрессора объем ресиверного сосуда определяется из условий одной трети от производительности компрессора в минуту. Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом
Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом
Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом
Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом
Для винтового компрессора объем ресиверного сосуда определяется из условий одной трети от производительности компрессора в минуту. Такой тип компрессора характеризуется непрерывной работой, и у него имеется возможность работы на холостом ходу, следовательно, возможно выбрать сосуд с меньшим объемом.
Объем воздушного ресивера для винтового компрессора с регулированием частоты стоит выбирать минимум — одна девятая от производительности компрессора в минуту, максимум — одна треть от производительности компрессора в минуту.
Некорректный выбор ресиверного оборудования может повлечь за собой, при условии частой периодичности режимов нагрузки и разгрузки, либо аварийный останов, либо аварию пневмосети.
Учитывая все вышесказанное, мы все же рекомендуем Вам проконсультироваться с техническими специалистами перед приобретением ресиверного оборудования, поскольку для осуществления точного расчета необходимо использовать более развернутые формулы или компьютерные программы.
Для чего нужен ресивер?
Компрессоры воздушные широко используются на больших и малых производствах, а так же для бытовых целей. Эти устройства сжимают воздух, который необходим для пневматического инструмента, краскопультов, в буровых установках и других целей. Для оптимизации процесса его использования применяют ресивер воздушный (воздухообменник). Это емкость для временного хранения под давлением сжатого воздуха. Однако его емкости не всегда достаточно. Специалисты советуют приобретать дополнительный ресивер для компрессора. Действительно ли он нужен? Давайте разбираться.
Функции ресивера
Как мы уже говорили, практически в любом компрессоре есть встроенный ресивер (накопитель сжатого воздуха). Без него работа агрегата крайне затруднительна и неэффективна. Ресивер в компрессоре:
- Необходим для стабилизации давления сжатого воздуха. Работа любого компрессора циклична: имеется фаза засасывания воздуха из окружающего пространства, фаза непосредственного сжатия (нагнетания) и выделения сжатого воздуха. Это неизбежно приводит к скачкам уровня давления в нем. Чтобы избежать неравномерную подачу сжатого воздуха на оборудования и нужен ресивер.
- Предотвращает сбои в производственном процессе. Если работа компрессора в силу тех или иных причин была прервана, то сжатого воздуха, находящегося в ресивере хватит на какое-то время.
- Очищает сжатый воздух. В ресивере он несколько охлаждается, из него выделяется конденсат, который в последствие легко удаляется через сливной кран. Это очень важный момент, т.к. влага, находящаяся в сжатом воздухе может повредить оборудование, стать причиной его поломки и образовании на нем коррозии.
- Снижает уровень шума и вибрации во всей компрессорной установке.
Дополнительный ресивер нужен, если с одним компрессором будут работать несколько потребителей сжатого воздуха. Чтобы не приобретать более мощный агрегат, можно купить ресивер воздушный. Он будет накапливать воздух, обеспечивая стабильную работу всех пользователей. Так же он пригодится и при больших объемах работ.
Если сжатый воздух необходим периодически, то использование дополнительного ресивера позволит снизить количество включений компрессора, сэкономить на электроэнергии. Кроме того это существенно продлит срок службы всей установки.
При наличии дополнительного ресивера можно не прекращать работу с пневмоинтсрументом или любые другие способы использования сжатого воздуха при подключении нового потребляющего звена.
В сложных системах возможно подключение нескольких дополнительных ресиверов. Они могут присоединяться последовательно или параллельно. У каждого варианта подключения есть свои минусы и плюсы. Считается, что использование нескольких ресиверов с небольшой емкостью эффективнее, чем подключение одного, имеющего большой объем (более 1000 л)
Параллельное подключение ресиверов
Два и более ресивера подключаются непосредственно к компрессору. Наличие нескольких воздухосборников позволяет необходимо при интенсивной работе. Тогда при выходе из строя одного из них, его можно просто отключить. Работу других потребителей сжатого воздуха при этом можно не останавливать. При таком варианте подключения ресиверы используются максимально эффективно. Пропускная способность всей системы будет равна сумме пропускных способностей всех подключенных воздуосборников.
Последовательное подключение ресиверов
Один ресивер подключается к компрессору, остальные один за другим присоединяются к первому. Это позволяет получить дополнительную очистку сжатого воздуха. Минусом такого подключения является то, что в случае выхода из строя одного ресивера, всю систему необходимо будет отключать и производить его замену и/или ремонт. К тому же наличие нескольких воздухосборников, каждый из которых имеет свое сопротивление, снижает общую пропускную способность системы. Она будет равна минимальной пропускной способности одного ресивера.
Подводя итог, можно сказать, что использование дополнительного ресивера позволяет получать сжатый воздух под стабильным давлением, без пульсаций. Кроме того наличие в системе воздухосборника делает возможным использовать мене мощный компрессор, чем без него, для выполнения тех же задач.
Ресивер компрессора. Точный расчёт и подбор
Для повышения эффективности работ с использованием сжатого воздуха в подавляющем большинстве компрессорных агрегатов используются ресиверы – резервуары для хранения воздуха под необходимым давлением. В зависимости от интенсивности работ могут использоваться ресиверы на 50, 100 литров и даже более.
Для чего нужен ресивер в компрессоре?
Ресивер для компрессора выполняет несколько важных функций:
- Стабилизирует давление воздуха, который подаётся в рабочую зону (перепады в значениях давления неизбежны, поскольку единичный цикл действия любого компрессора предполагает фазу всасывания и фазу нагнетания воздуха).
- Обеспечивают подачу сжатого воздуха в течение некоторого времени при возникших перебоях в работе компрессора, либо при подсоединении к нему дополнительного потребителя.
- Очистку воздуха от накапливающегося конденсата, поскольку повышенная влажность воздуха, которая повышается с ростом его давления, приводит к интенсивной коррозии стальных деталей компрессора.
- Накапливание сжатого воздуха в ресивере для компрессора приводит к последующему снижению суммарных вибраций в системе, что, в свою очередь, уменьшает общий уровень шума, и снижает уровень нагрузок на основание стационарных агрегатов.
При выполнении работ, связанных с получением сжатого воздуха в особо больших количествах, штатного ресивера может оказаться недостаточно. Например, при пескоструйной обработке поверхностей с большой площадью, чтобы не приобретать более мощный компрессор, часто используют дополнительный ресивер.
Наличие ресивера, кроме того, позволяет использовать компрессор периодически, т. е., снизить потребление им электрической энергии.

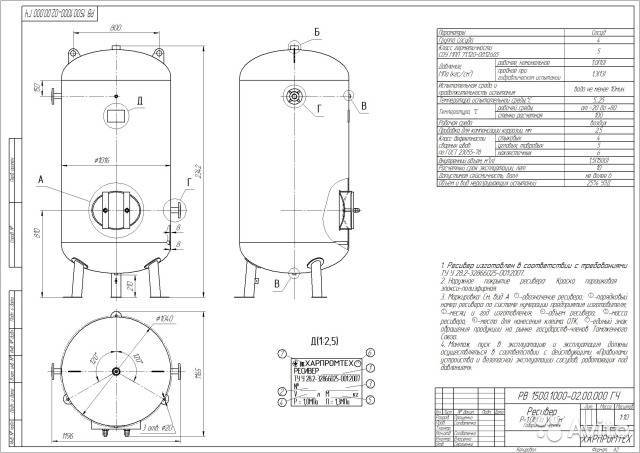

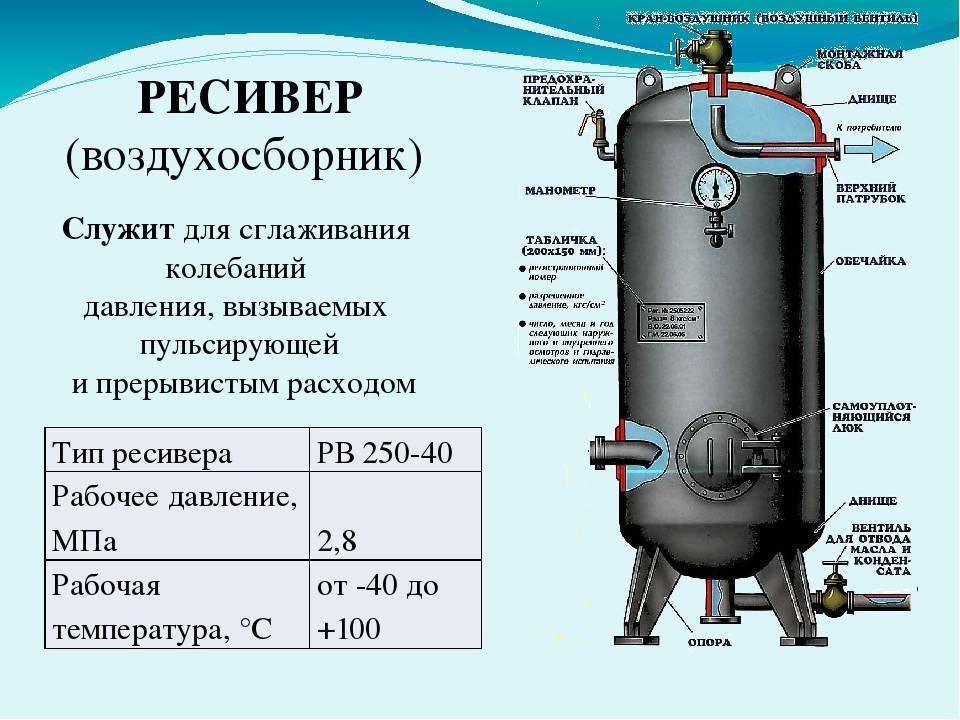

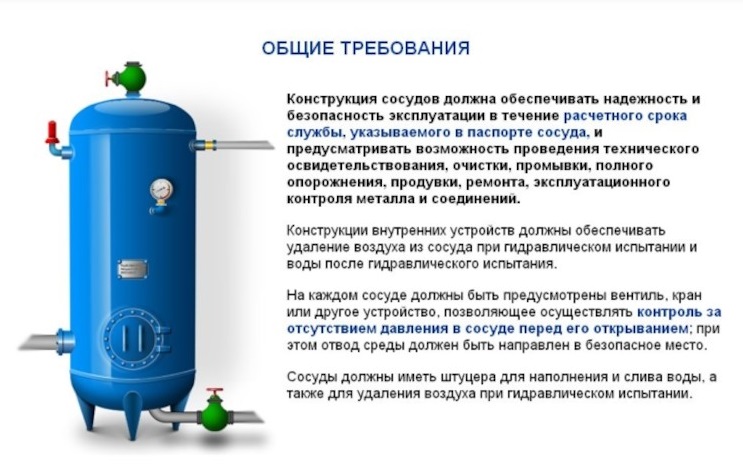

Конструктивно ресивер для компрессора представляет собой герметичный бак с определённой ёмкостью. Для передвижных компрессоров используются ресиверы до 50…100 л, для стационарных – до 500…1000 л. Снабжается воздухоочистными фильтрами, конденсатоотводчиками и запорной арматурой для подключения к основному агрегату и к рабочему устройству, которое потребляет сжатый воздух – соплу, краскопульту и пр.
Ёмкость выполняется стальной, из коррозионно устойчивых сталей типа 10ХСНД или 16ГА2Ф. В исключительных случаях, для компрессоров особо малой мощности, ресиверы могут быть пластиковыми или даже из высокопрочной резины.

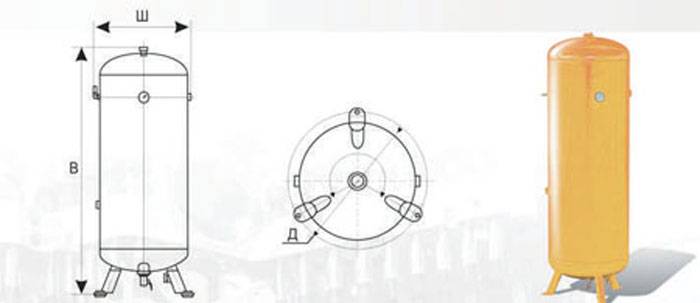

Компоновка ресиверов может быть горизонтальной или вертикальной. Первая применяется в передвижных агрегатах, вторая – в стационарных. Каждая разновидность имеет свои преимущества и недостатки. В частности, в вертикальных ресиверах проще производить отвод конденсата, зато ресиверы горизонтального исполнения более компактны и требуют трубопроводов меньшей длины.
Подбор воздушного ресивера для компрессора.
Производительность, л/мин
Укажите производительность компрессора. Интервал может быть от 100 до 100 000 литров в минуту.
Температура воздуха на входе в компрессор, °С
Обычно это температура окружающей среды
Температура воздуха на выходе из компрессора, °С
У винтовых температура на выходе будет от 30°С до 45°С. Для поршневых компрессоров обычно от 70°С до 90°С
Мощность компрессора, кВт
Введите мощность от 4 до 315 кВт
Рассчитать
Сбросить
= 0 (л)
Советуем посмотреть:
Если вы желаете получить максимально полную информацию о воздушных ресиверах и уже готовы ради этого погрузиться в безграничную пучину интернета — подождите, давайте попробуем сэкономить ваше время. Специально для вас мы подготовили два видеоролика о воздухосборниках, в которых подробно раскрываем все темы, связанные с ресиверами (первое видео). А также рассказываем о том, как же все-таки правильно расcчитать необходимый объем ресивера для компрессора (второе видео).
Воздушный ресивер является одним из важнейших элементов в любой пневмосети. Основными характеристиками воздухосборника являются его объём и максимально допустимое давление сжатого воздуха. Как правило, объём лежит в пределах от 20 литров до 50 кубометров, а давление от 10 до 50 атмосфер. Воздушный ресивер устанавливается после компрессора в первую очередь для того, чтобы «облегчить» его работу, сокращая количество переходных режимов (таких как включение, выключение, переход в холостой ход), так как именно при частых переходах компрессора из одного состояния в другое происходит наибольшее количество поломок. Винтовые компрессоры средней и повышенной мощности в данном случае являются наиболее уязвимыми. Именно поэтому правильность расчета требуемого объёма воздушного ресивера и последующая его установка обеспечивает стабильную работу воздушного компрессора и продлевает срок службы последнего. Итак, как же правильно рассчитать объём воздушного ресивера для отдельно взятого компрессора? Предлагаем два варианта. — Первый способ: Простой. Треть производительности компрессора. Производители компрессорного оборудования в паспортах на компрессор обычно рекомендуют устанавливать воздушный ресивер, объём которого равен трети производительности компрессора. То есть, если у нас компрессор выдает 3000 литров в минуту, то ресивера объёмом в один кубический метр должно хватить. Необходимо отметить, что это достаточно грубый способ подбора ресивера, который не учитывает ни максимальное давление сжатого воздуха, ни температуру воздуха, ни мощность компрессора. — Второй способ: Красиво и по науке. Этот вариант расчета объёма ресивера наиболее предпочтителен, так как в данном случае учитываются все необходимые параметры, как компрессора, так и сжатого воздуха. Ниже представлена формула, которая позволяет достаточно точно определить, какой же должен быть объём у воздухосборника.
Пример. Если мы имеем винтовой компрессор с производительностью 6 кубометров в минуту (мощность около 37 кВт), то нам потребуется следующее: — Переводим кубические метры в литры в секунду. Получаем производительность 100 литров в секунду. — Максимальную температуру на выходе из компрессора возьмем стандартную: +40°С, переводим в Кельвины, получаем 313К. — Максимальная частота циклов – это предельное количество включений и выключений компрессора в минуту. Это значение рекомендуется выбирать в зависимости от мощности компрессора. В помощь предлагается таблица 1.
| Мощность, кВт | Стоп/пуск, ч-1 |
| 4 — 7.5 | 1 / 40 |
| 11 — 22 | 1 / 35 |
| 30 — 55 | 1 / 30 |
| 65 — 90 | 1 / 25 |
| 110 — 160 | 1 / 20 |
| 200 — 250 | 1 / 15 |
— Разность давлений – это минимальное и максимально давление сжатого воздуха в ресивере. Например, компрессор должен выключаться при давлении воздуха в ресивере 8 бар, а включаться при давлении 7,5 бар. Разница составляет 0,5 бар. — Температура воздуха на входе в компрессор как правило +30°С. Переводим в Кельвины и получаем 303К. Теперь подставляем все эти значения в формулу
и получаем ответ: 1550 литров. Это значит, что для 6 кубового компрессора при максимальном давлении воздуха 8 бар будет достаточно воздушного ресивера объёмом 1500 литров.
