Общая информация о марке AISI 316
AISI 316 – это нержавеющая сталь аустенитного класса, незакаливаемая. Является улучшенной маркой 304, в состав которой были добавлены молибден, что позволило использовать 316-ю сталь в более агрессивных средах, а также при более высоких температурах. Так, её использование возможно в морской воде, хлористой среде и парах уксусной кислоты.
Имеет высокие показали прочности, жаростойкости, пластичности, а также устойчивости к любым кислотам (особенно серной). Не имеет магнитных свойств.
Химический состав и физико-механические свойства AISI 316
Удельный вес нержавейки AISI 316 равняется 7,88 г/см3.
При повышенных температурах (600 – 1000 °C) предел прочности колеблется от 460 до 70 МПа; предел текучести от 160 до 20 МПа.
При пониженных температурах (- 196 – -78°C) предел прочности устанавливается в пределах 580 – 400 МПа, предел текучести: 1300 – 820 МПа, ударная вязкость 155 – 180 J.
Стойкость к коррозии в кислотных средах AISI 316
Температура | 20°C | 80 °C | ||||||||||
Концентрация | 10% | 20% | 40% | 60% | 80% | 100% | 10% | 20% | 40% | 60% | 80% | 100% |
Серная кислота | стойкая | частично стойкая | не стойкая | не стойкая | частично стойкая | стойкая | не стойкая | не стойкая | не стойкая | не стойкая | не стойкая | не стойкая |
Фосфорная кислота | стойкая | стойкая | стойкая | стойкая | частично стойкая | не стойкая | стойкая | стойкая | стойкая | стойкая | частично стойкая | не стойкая |
Азотная кислота | стойкая | стойкая | стойкая | стойкая | стойкая | частично стойкая | стойкая | стойкая | стойкая | стойкая | частично стойкая | не стойкая |
Муравьиная кислота | стойкая | стойкая | стойкая | частично стойкая | частично стойкая | не стойкая | стойкая | стойкая | частично стойкая | частично стойкая | частично стойкая | стойкая |
Деформирование стали AISI 316
Свариваемость стали характеризуется как «без ограничений». Сварные швы рекомендуется очистить от окалины и пассивировать.
Отжиг необходимо проводить при температуре 1010 – 1120 °C, затем охлаждать заготовки на воздухе или в воде, и в конце необходимы травление и пассивирование. Наилучших антикоррозийных свойств можно добиться при температуре 1070 °C с резким охлаждением в воде.
Отпуск: 200 – 400 °C, охлаждение на воздухе. Пассивация в 20 – 25% растворе азотной кислоты при комнатной температуре.
Применение и аналоги стали AISI 316
Коррозионностойкая стали марки AISI 316 имеет широкий круг применения. Например, её используют в химической промышленности, изготавливая оборудование, которое подвергается воздействию сильно агрессивных сред.
Так может применяться в пищевой промышленности, для изготовления различного оборудования. Фармацевтическая, горнодобывающая, нефтехимическая отрасли также используют в работе стали марки AISI 316. Помимо оборудования, нержавеющая сталь может быть пригодна для создания архитектурных конструкций, или создании бытовых теплообменников. В машиностроении используется как жаропрочная сталь, способная выдерживать ударные нагрузки.
Аналогом AISI 316 в странах СНГ, по ГОСТ, являются марки 03Х17Н14М2, или 08Х17Н13М2; AISI 316L – 03Х17Н14М3; AISI 316Ti – 10Х17Н13М2Т.

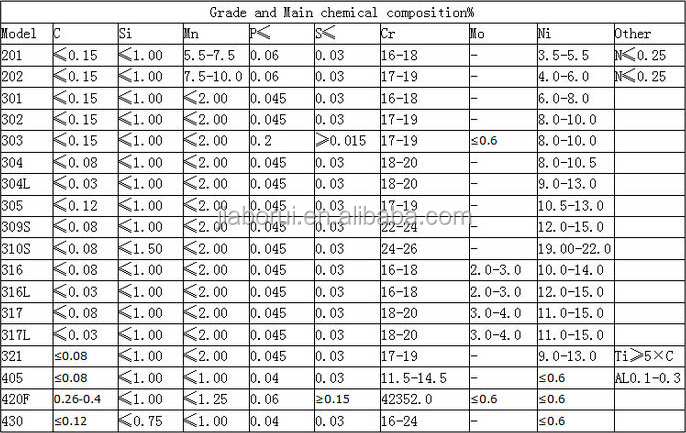

Химический состав
Нержавейка 316 и AISI 316l обладают примерно схожим химическим составом. Снижение концентрации углерода позволило увеличить степень свариваемости стали. К другим особенностям химического состав отнесем следующие моменты:
- Большая концентрация хрома и никеля, а также добавление молибдена определяет коррозионную стойкость и многие другие свойства.
- Концентрация углерода менее 0,03%.
- Хром имеет концентрацию 16-18%.
- Концентрация никеля выдерживается в диапазоне 10-14%.

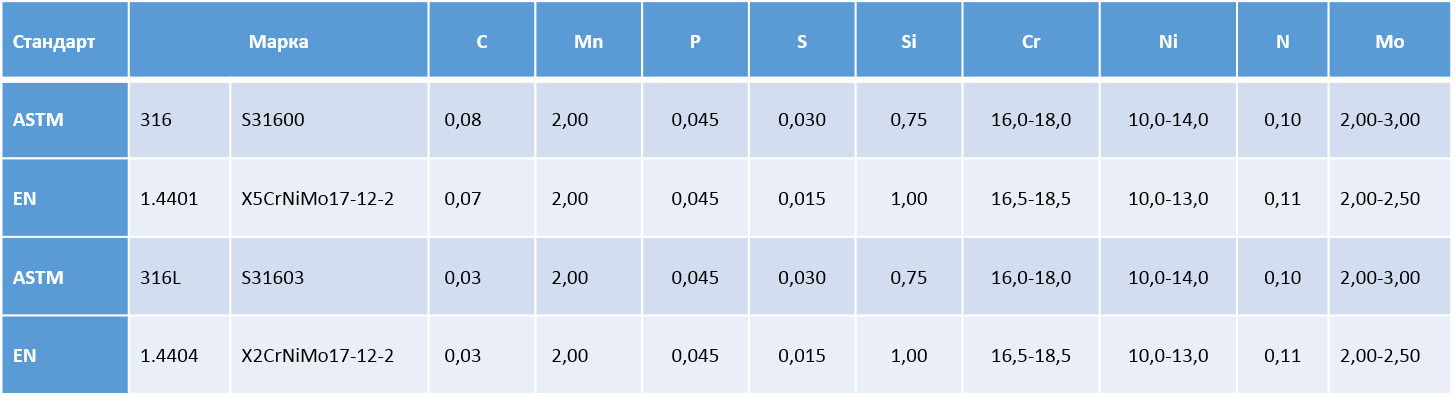

Химический состав нержавеющей стали AISI 316 L
В составе есть марганец, сера и титан, а также довольно большое количество железа. За счет сочетания большого количества легирующих элементов обеспечиваются отличные эксплуатационные качества сплава.
Нержавеющая сталь 316
Как и 304, нержавеющая сталь марки 316 содержит большое количество хрома и никеля. 316 также содержит кремний, марганец и углерод, причем большую часть состава составляет железо. Основное различие между нержавеющей сталью 304 и 316 заключается в химическом составе. 316 содержит значительное количество молибдена – как правило, от 2 до 3%. Более высокое содержание молибдена способствует тому, что марка 316 обладает повышенной коррозионной стойкостью.
Нержавеющая сталь 316 часто считается одним из наиболее подходящих вариантов при выборе аустенитной нержавеющей стали для применения в условиях морской воды холодных морей. Другие общие применения нержавеющей стали 316 включают в себя:
- оборудование для химической обработки и хранения.
- нефтеперерабатывающее оборудование
- медицинское оборудование
- морская среда, особенно с хлоридами
Определение и химический состав
К таре и оборудованию, контактирующему с продуктами питания, существуют специфические требования. Санитарная обработка, хранение, транспортировка, приготовление продуктов производятся в условиях, отрицательно воздействующих на свойства материалов. Пищевая нержавеющая сталь имеет специальный состав, что обуславливает сферу её применения.
Хром и легирующие добавки, повышающие коррозионную стойкость металлов, присутствуют в составе нержавейки. Её поверхность формируется с участием окислов хрома, образующих нерастворимый самовосстанавливающийся слой, стойкий к агрессивным и химическим воздействиям.
В основу элементов, повышающих антикоррозийные свойства, входят медь, кобальт, сера, марганец, никель, фосфор, ниобий, молибден, титан. Их наличие прямым образом влияет на стоимость изделий.
Что такое Ювелирная Сталь 316L?
Что представляет собой ювелирная сталь?
Массовое использование этого материала для изготовления элитарной бижутерии объясняется гипоаллергенностью и отсутствием каких-либо визуальных дефектов на поверхности сплава от соприкосновения с кожей. Более того, гарантируя абсолютную безопасность, изделия из этого материала не теряют своей привлекательности ни под действием активного солнечного света, ни в солёной морской воде и, тем более, пресной. А это значит, что такая бижутерия – лучший спутник на курортах и в морских круизах. Состав металла ювелирной стали гарантирует гипоаллергенность украшений и, самое главное, даже в самый зной изделия из этого материала не доставят вам никакого дискомфорта.
Второе название – хирургическая сталь – сплав получил по той простой причине, что активно используется в медицине, ещё раз доказывая свою безупречность. Главный секрет этого материала – в наличии оксидной плёнки из хрома, которая препятствует окислению металлического сплава, а значит, никаких следов коррозии от соприкосновения с водой вы не заметите.
Из ювелирной стали в настоящее время изготавливают медицинские инструменты, ювелирную продукцию и другие дорогие товары в декоративных целях. Например, «Браслет из Ювелирной Стали» полностью выполнен из ювелирной стали и отполирован до блеска
Немного из металловедения
Ювелирная (хирургическая, медицинская) сталь – это сплав железа с углеродом с добавлением легирующих элементов. Благодаря таким добавкам сталь приобретает высококоррозионные свойства, а значит, нейтрален к человеку: не вызывает аллергии, не вступает в реакцию с потом человека, не меняет свои свойства под воздействием соленой воды и солнца. В США, Англии, Австралии ее маркируют 316L, а в России 03Х17Н14М3.
Ещё немного о преимуществах.
Бижутерия из ювелирной стали отлично имитирует украшения из серебра или белого золота. Поэтому она смотрится неизменно лаконично и роскошно. К тому же подобные изделия универсальны и рекомендованы для использования в классическом, повседневном и спортивном стиле. Не требуя особого внимания по уходу, бижутерия из ювелирной стали обладает ещё одним неоспоримым преимуществом – доступностью.
Именно последний факт позволяет большинству мужчин выбирать украшения под каждый значимый случай, не принимая во внимание финансовую сторону приобретения. Поэтому элитарная бижутерия из ювелирной стали, ни в чём не уступая классическим изделиям из драгоценных металлов, приобретает всё большую популярность благодаря разумной ценовой политике, исключительной выразительности и ассортименту, пополняемому неиссякаемой фантазией мастеров стального ювелирного дела
Аустенитные нержавеющие стали 301, 304, 316
| Тип | Состав | Плотность, кг/м3 | Модуль упругости E, ГПа | Коэффициент линейного температурного расширения α, 1/К | Коэффициент теплопроводности λ, Вт/м • К | Твёрдость HRC (HRB) | Твёрдость HB | Примечание |
| 301 | 0.15%max С, 16-18% Cr, 2% Mn, 6-8% Ni | 8000 | 193 | 17 | 16,2 | (85) | 165 | Коррозионная стойкость близкая стали 304. Ближайшими аналогами являются стали типа 304 и 316. |
| 304 | <0.08% C, 17.5-20% Cr, 8-11% Ni, <2% Mn | 8000 | 193 | 17,2 | 16,2 | 25-37 | 201 | Наиболее распространённая аустенитная нержавеющая сталь. Хорошие коррозионные свойства в атмосферных условиях. Подвержена питтинг коррозии, межкристаллической коррозии в среде солей особенно при температуре +60оС и выше. |
| 304L | <0.03% C, 18-20% Cr, 8-12% Ni, <2% Mn | 8000 | 193 | 17,2 | 16,2 | 25-32 | 201 | Обладает лучшими механическими свойствами при высоких температурах, чем для стали типа 304. |
| 304H | <0.10% C, 18-20% Cr, 8-10.5% Ni, <2% Mn | 8000 | 193 | 17,2 | 16,2 | 25-32 | 201 | Более высокие механические свойства, чем для стали типа 304. |
| 316 | <0.08% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, <2% Mn | 8000 | 193 | 15,9 | 16,3 | (95) | 217 | Высокая коррозионная стойкость в атмосферных условиях по сравнению со сталью типа 304. Умеренная коррозионная стойкость в среде солей при температуре до +60оС. |
| 316L | <0.04% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, <2% Mn | 8000 | 193 | 15,9 | 16,3 | (95) | 217 | Хорошо сваривается благодаря низкому содержанию углерода. Свойста близкие стали типа 316. |
| 316H | <0.10% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, <0.1% Mn | 8000 | 193 | 15,9 | 16,3 | (95) | 217 | Свойства, аналогичные стали 316. Высокая прочность при температурах до 500оС. |
| 316Ti | <0.10% C, 16-18% Cr, 10-14% Ni, 2-3% Mo, < 0,5% Ti, <0.1% Mn | 8000 | 193 | 15,9 | 16,3 | (95) | 217 | Свойства аналогичны стали типа 316. Добавка титана снижает риск межкристаллической коррозии при высоких температурах. Высокая прочность при температурах 600-900оС. |
Сварка
Нержавеющая сталь 316 Ti / SS 316 Ti легко сваривается стандартными методами. После сварки термическая обработка не нужна, а шов стоит очистить от окалины и пассировать.
Обработка
Отжиг
: при температуре 1050-1075°C; охлаждение — на воздухе или в воде.
Отпуск
: при температуре 200 до 400°C
Пассивация
: 20-25 % раствор HNO3 при 20°C.
Очистка поверхности
: раствор азотной кислоты и фтористоводородной/плавиковой кислоты в пропорциях: 10 % HNO3 + 2% HF при комнатной температуре или 60°C. Серно-азотный кислотный раствор в пропорциях:10 % H2SO4 + 0.5 % HNO3) при 60°C.
Холодная обработка
: сталь 316Ti пластична и легко поддается формовке изгибом, волочением, формированием контура, ротационной вытяжке и пр.
Предназначение и использование стали AISI 316Ti
Рационально использовать сплав AISI 316Ti в сильноагрессивных средах: различных кислотах, морской воде. Вот почему предлагаемая нержавеющая сталь невероятно востребована в мире. Из нее изготавливают:
- оборудование для нефтегазовой отрасли;
- сварные конструкции;
- корпуса судов, судовую технику;
- емкости для хранения жидкостей;
- оборудование для химической промышленности;
- водопроводные трубы различного назначения.
Сплав AISI 316Ti отличается не только способностью противостоять коррозийным процессам, но и долговечностью. Поэтому ее активно используют при строительстве магазинов, торговых центров, павильонов и инженерных объектов, ведь ее применение помогает сэкономить на замене и ремонте сварных конструкций, оборудования, водопроводных труб.
Нержавеющая сталь AISI 316, 316L, 316 Ti
AISI 316, 316L, 316 Ti – нержавеющая сталь, являющаяся своего рода усовершенствованной маркой стали 304, сплав которой содержит никель и молибден.
Наличие этих элементов в нержавеющей стали значительно повышает ее антикоррозийные свойства, благодаря чему эксплуатация возможна даже в очень агрессивных средах.
Нержавеющая сталь AISI 316, 316L также отличается от стали 304 AISI повышенной прочностью, сопротивляемостью к ползучести, превосходными механическими свойствами.
316Ti AISI – стабилизированная титаном версия нержавеющей стали, которая успешно используется для сопротивления сенсибилизации на протяжении длительного времени при высоких температурах (до +800 °С).
Область применения:
Превосходные антикоррозийные свойства нержавеющей стали, а также механическая прочность делают ее очень востребованной во многих отраслях промышленности. Нержавеющая сталь AISI 316, 316L очень часто используется при производстве:
- емкостей для хранения агрессивных химических веществ;
- промышленного оборудования в химической, пищевой, фармацевтической и химической промышленностях;
- металлических конструкций и архитектурных приложений.
Химический состав (ASTM A240).
| 316 AISI | 316L AISI | 316Ti AISI | |
| C | 0.08 max | 0.03 max | 0.08 max |
| Mn | 2.0 max | ||
| P | 0.045 max | ||
| S | 0.030 max | ||
| Si | 1.0 max | ||
| Cr | 16.0 to 18.0 | ||
| Ni | 10.0 to 14.0 | ||
| Mo | 2.00 to 3.00 | ||
| Ti | — | 0.5 max | 5X%C |
Все данные, указанные в таблицах, являются наиболее распространенными свойствами нержавеющей стали, выпускаемой производителями. Однако это не означает, что они являются единственно верными.
Механические свойства при комнатной температуре.
| Предел прочности (при растяжении), N/mm2 | Rp m | Предел Упругости (текучесть), (0.2 %), N/mm2 | Rp0,2 | удлинение (% in L = 5.65 S0) | Твердость по Бринеллю — НВ | Органоле птическая проба Эриксена, мм | Устало стная прочность, N/mm2 | |
| 316 AISI | Min | 515 | 205 | 40 | — | — | — | |
| Типичн | 580 | 310 | 55 | 165 | 8 – 10 | 260 | ||
| 316L AISI | Min | 485 | 170 | 40 | — | — | — | |
| Типичн | 570 | 300 | 60 | 165 | 10 – 12 | 260 | ||
| 316Ti AISI | Min | 515 | 205 | 40 | — | — | — | |
| Типичн | 600 | 320 | 50 | 165 | — | 260 |
Свойства при высоких температурах.
Значения указаны только для марок нержавеющей стали 316 и 316 Ti, так как сталь 316L при воздействии высоких температур существенно теряет свои прочностные характеристики.
| Температура, °C | 1.0% пластичная деформация (текучесть) N/mm2 | Rp1,0 |
| 550 | 160 | |
| 600 | 120 | |
| 650 | 90 | |
| 700 | 60 | |
| 800 | 20 |
Максимум рекомендованных температур обслуживания (условия окисления):
- прерывистое воздействие +870 °C;
- непрерывное воздействие +925 °C.
Свойства в низких температурах (316 AISI).
| Температура, °C | Предел Упругости, (0.2 %), Rp0,2 (условный предел текучести) N/mm2 | Предел прочности (при растяжении), N/mm2 | Rp m | Ударная вязкость, J |
| -78 | 820 | 400 | 180 | |
| -161 | 1150 | 460 | 165 | |
| -196 | 1300 | 580 | 155 |
Сопротивление коррозии.
Кислотные среды.
В таблице приведены общие значения для наиболее распространенных типов кислот и растворов из них.
| Температура, °C | Концентрация, % к массе | Серная кислота | Муравьиная кислота | Фосфорная кислота | Азотная кислота |
| 80 | 10 | 2 | |||
| 20 | 2 | ||||
| 40 | 2 | 1 | |||
| 60 | 2 | 1 | |||
| 80 | 2 | 1 | 1 | 1 | |
| 100 | 2 | 2 | 2 | ||
| 20 | 10 | ||||
| 20 | 1 | ||||
| 40 | 2 | ||||
| 60 | 2 | 1 | |||
| 80 | 1 | 1 | 1 | ||
| 100 | 2 | 2 | 1 |
Код: 0 = высокая степень защиты (скорость коррозии не превышает 100 mm/год); 1 = частичная защита (скорость коррозии составляет от100m до 1000 mm/год); 2 = non resistant – (скорость коррозии превышает 1000 mm/год).
Атмосферные воздействия.
В таблице приведены значения скорости коррозии при атмосферных воздействиях на нержавеющую сталь AISI 316 и другие металлы. Скорость коррозии была рассчитана с учетом воздействия на металлы на протяжении 10 лет.
| Окружающая среда | Сельская | Индустриальная морская | Морская | |
| Скорость коррозии (mm/год) | 316 AISI | 0.0025 | 0.0051 | 0.0076 |
| углеродистая сталь | 5.8 | 46.2 | 34.0 | |
| Aлюминий-3S | 0.025 | 0.686 | 0.432 |
Тепловая обработка.
Отжиг.
Отжиг нержавеющей стали осуществляется при температуре от +1010 до +1120 °C, после чего обязательно выполняется быстрый отпуск в воздухе или воде.
Лучшие антикоррозийные свойства стали достигаются, когда обжиг осуществляется при температуре +1070 °C и с последующим моментальным охлаждением в воде.
Отпуск (снятие напряжения).
Отпуск стали осуществляется путем нагрева до +200–400 °C, после чего должно быть произведено воздушное охлаждение.
Горячая обработка (интервал ковки).
Начальная температура при горячей обработке должна быть около +1200 °С, а конечная температура – опускаться до +930–980 °С. После выполнения горячей обработки нержавеющая сталь обязательно должна проходить отжиг.
Нержавеющие стали марок 316 AISI, 316L AISI, 304 AISI, 304L AISI очень пластичны, поэтому с легкостью подвергаются холодной обработке – формовке растяжением, изгибу и глубокой и ротационной вытяжке.
Механические свойства
Сталь 316L выделяется повышенной прочностью. Предел прочности равен 580 МПа, что сравнимо с алогичным показателем отечественной стали 30ХГСА. «Течь» – деформироваться без увеличения механической нагрузки — сплав начинает уже при 310 МПа. Также данная нержавейка хорошо зарекомендовала себя при воздействии переменных напряжений. Ее предел выносливости составляет порядка 260 МПа.
Также 316L обладает хорошей пластичностью. Коэффициент относительного удлинения равен 55%. Модуль Юнга имеет значение 2 000 000 кг\см2, что является характерным для большинства видов сталей. Твердость «сырой» стали достаточна низкая. Всего 156 единиц по шкале Бринелля. Но ее значение можно значительно повысить путем проведения термической обработки.
Все эти показания даны в условиях 20-ти градусной температуры. Но, как было сказано ранее, при понижении температуры прочность стали увеличивается. Так при -200 ºC она разрушается уже при 620 МПа. Повышение же температуры окружающей среды отрицательно влияет на механические характеристики. Нагрев нержавейки до 1000 ºC лишает ее около 80% от начальной прочности.
Химический состав и расшифровка
Сталь 360L относится к группе коррозионностойких криогенных сталей. Прилагательное «криогенный» указывает на то, что сплав при пониженных температурах увеличивает свои механические характеристики. Химсостав стали контролируется государственными стандартами соединенных штатов Америки и выглядит следующим образом:
- Углерод (до 0,03%) является основным упрочнителем для сталей. Именно его содержанием регулируется баланс между твердостью и хрупкостью. Также углерод влияет на свариваемость, затрудняя данный процесс по мере своего увеличения в составе. Конкретно, в 316L в роли упрочнителя выступает не связанный углерод, а хлориды железа. По этой причине для повышения технологических свойств содержание данного элемента сведено к минимуму.
- Марганец (до 2,0%) – основной раскислитель. Он способствует удалению кислорода и серы из стали. Марганец оказывает положительное воздействие на пластичность, свариваемость и чистоту поверхности. Он является незаменимой добавкой практически для стальных сплавов.
- Кремний (до 1,0%) также относится к группе раскислителей, как и марганец. Его особенность – это увеличение прочности стали, не снижая при этом значение пластичности. Также кремний уменьшает вероятность образования красноломкости, т. е. появления трещин при горячей обработке давлением.
- Хром (16,0 -18,0%) добавляется в сталь для увеличения коррозионностойких и жаропрочных характеристик. Помимо этого, он усиливает эффект от проведения термической обработки и сопротивление абразивному износу.
- Молибден (до 2,0-3,0%). Основное назначение данного элемента в составе стали — это увеличение показателя жаропрочности, а также повышение устойчивости к воздействию морской воды.
- Никель (10,0-14,0%) способствует сохранению сталью своих прочностных характеристик при повышенных температурах. Также он благотворно влияет на его коррозионностойкие свойства.
- Сера (до 0,03%) и фосфор (до 0,05%) относятся к вредным примесям. Их наличие заметно снижает прочность сплава. Также следствием повышенного содержания серы и фосфора является склонность стали к образованию трещин при горячей обработке и ухудшение свариваемости.
Аналоги
Как уже сказано ранее, данная нержавейка регламентируется американскими стандартами, но у нее есть большое количество мировых аналогов:
- Российский аналог – 03Х17Н14М3;
- Япония SCS16;
- Германия 1.4429;
- Англия 316S11.
Сферы применения
Коррозионная стойкость и механическая прочность определяет то, что сталь AISI 316l применяется во многих промышленных отраслях. Кроме этом, применение нержавеющей стали AISI связано с соответствием металла самым высоким гигиеническим требованиям. Область применения следующая:
- Получение посуды и различной утвари. Возможность применения листового материала при холодной штамповке определяет то, что подобным образом часто изготавливают недорогую посуду.
- При строительстве несущих конструкций и в архитектуре. Хорошая свариваемость позволяет применять сплав при создании различных декоративных изделий.
- В машиностроительной области. В последнее время в машиностроительной области часто применяют материалы с высокой коррозионной стойкостью. Слишком высокая концентрация хрома часто приводит к ухудшению других эксплуатационных характеристик.
- В нефтепереработке и горнодобывающей промышленности. Воздействие химических веществ на поверхность металлов может приводить к окислению и появлению коррозии.
- При изготовлении контейнеров для хранения агрессивных химических веществ.
- В пищевой промышленности. При изготовлении бытовой тары и упаковок часто используют тонкие листы металла, которые характеризуются небольшим весом и устойчивостью к механическому воздействию.
- При изготовлении изделий для работы с растворами большинства кислот. Многие сплавы остро реагируют на воздействие кислот. Именно поэтому часто применяется подобный сплав, так как он характеризуется высокой устойчивостью к воздействию различных кислот.
Круг (нержавейка) aisi 316l
Зарубежные предложения также применяется для изготовления различного промышленного оборудования, что связано с легкой обработкой. На производственные площадки может поставляться металлический прокат, листы, профили и трубы. Материал хорошо обрабатывается методом сваривания, выполнять термообработку после сварки не нужно, полученный шов очищается от окалины.
Сферы применения
Коррозионная стойкость и механическая прочность определяет то, что сталь AISI 316l применяется во многих промышленных отраслях. Кроме этом, применение нержавеющей стали AISI связано с соответствием металла самым высоким гигиеническим требованиям. Область применения следующая:
- Получение посуды и различной утвари. Возможность применения листового материала при холодной штамповке определяет то, что подобным образом часто изготавливают недорогую посуду.
- При строительстве несущих конструкций и в архитектуре. Хорошая свариваемость позволяет применять сплав при создании различных декоративных изделий.
- В машиностроительной области. В последнее время в машиностроительной области часто применяют материалы с высокой коррозионной стойкостью. Слишком высокая концентрация хрома часто приводит к ухудшению других эксплуатационных характеристик.
- В нефтепереработке и горнодобывающей промышленности. Воздействие химических веществ на поверхность металлов может приводить к окислению и появлению коррозии.
- При изготовлении контейнеров для хранения агрессивных химических веществ.
- В пищевой промышленности. При изготовлении бытовой тары и упаковок часто используют тонкие листы металла, которые характеризуются небольшим весом и устойчивостью к механическому воздействию.
- При изготовлении изделий для работы с растворами большинства кислот. Многие сплавы остро реагируют на воздействие кислот. Именно поэтому часто применяется подобный сплав, так как он характеризуется высокой устойчивостью к воздействию различных кислот.
Зарубежные предложения также применяется для изготовления различного промышленного оборудования, что связано с легкой обработкой. На производственные площадки может поставляться металлический прокат, листы, профили и трубы. Материал хорошо обрабатывается методом сваривания, выполнять термообработку после сварки не нужно, полученный шов очищается от окалины.
Что такое Ювелирная Сталь 316L?
Что представляет собой ювелирная сталь?
Массовое использование этого материала для изготовления элитарной бижутерии объясняется гипоаллергенностью и отсутствием каких-либо визуальных дефектов на поверхности сплава от соприкосновения с кожей. Более того, гарантируя абсолютную безопасность, изделия из этого материала не теряют своей привлекательности ни под действием активного солнечного света, ни в солёной морской воде и, тем более, пресной. А это значит, что такая бижутерия – лучший спутник на курортах и в морских круизах. Состав металла ювелирной стали гарантирует гипоаллергенность украшений и, самое главное, даже в самый зной изделия из этого материала не доставят вам никакого дискомфорта.
Второе название – хирургическая сталь – сплав получил по той простой причине, что активно используется в медицине, ещё раз доказывая свою безупречность. Главный секрет этого материала – в наличии оксидной плёнки из хрома, которая препятствует окислению металлического сплава, а значит, никаких следов коррозии от соприкосновения с водой вы не заметите.
Из ювелирной стали в настоящее время изготавливают медицинские инструменты, ювелирную продукцию и другие дорогие товары в декоративных целях. Например, «Браслет из Ювелирной Стали» полностью выполнен из ювелирной стали и отполирован до блеска
Немного из металловедения
Ювелирная (хирургическая, медицинская) сталь – это сплав железа с углеродом с добавлением легирующих элементов. Благодаря таким добавкам сталь приобретает высококоррозионные свойства, а значит, нейтрален к человеку: не вызывает аллергии, не вступает в реакцию с потом человека, не меняет свои свойства под воздействием соленой воды и солнца. В США, Англии, Австралии ее маркируют 316L, а в России 03Х17Н14М3.
Ещё немного о преимуществах.
Бижутерия из ювелирной стали отлично имитирует украшения из серебра или белого золота. Поэтому она смотрится неизменно лаконично и роскошно. К тому же подобные изделия универсальны и рекомендованы для использования в классическом, повседневном и спортивном стиле. Не требуя особого внимания по уходу, бижутерия из ювелирной стали обладает ещё одним неоспоримым преимуществом – доступностью.
Именно последний факт позволяет большинству мужчин выбирать украшения под каждый значимый случай, не принимая во внимание финансовую сторону приобретения. Поэтому элитарная бижутерия из ювелирной стали, ни в чём не уступая классическим изделиям из драгоценных металлов, приобретает всё большую популярность благодаря разумной ценовой политике, исключительной выразительности и ассортименту, пополняемому неиссякаемой фантазией мастеров стального ювелирного дела
Свойства сталей 316 316l
Оба сплава отличаются высокой стойкостью к коррозийным образованиям, и свариваемостью. Но AISI 316 L, содержащая минимальный процент углерода в составе (по сравнению с 316), характеризуется лучшей степенью свариваемости. Её не закаливают, а за счёт пластичности и мягкости, все швы отлично провариваются при помощи любого сварочного способа, им не нужно дополнительное прогревание – обработка швов также не нужна – только простая очистка от окалины и пассивирование. Заготовки из данного сплава просто обрабатывать – прокатка, ковка, вытяжка, штамповка и пр. И, пожалуй, это единственное отличие 316 от 316l по свойствам.
Оба сплава содержат в своём составе молибден и никель, что повышает их антикоррозийные качества, и позволяет их использовать при производстве конструкций, которые будут работать в агрессивных средах. Нержавеющие металлы AISI 316 и 316L также характеризуются повышенной прочностью, устойчивой сопротивляемостью к ползучести, и отличными механическими качествами – устойчивостью к большим нагрузкам, к механическим ударам.
Данные стали отлично сочетают упругость и пластичность, за счёт чего прекрасно поддаются деформации и обработкам всех видов.
Общие свойства для обоих сталей:
- стойкость к коррозии в кислотах, соединениях хлора;
- неподверженность к крекинг-коррозии (разрушение металлов вследствие возникшей эрозии);
- стойкость к щелевой и межкристаллитной коррозии (для AISI 316L даже после сварки);
- свариваемость высокой степени;
- простая обрабатываемость.
Нет между aisi 316 и aisi 316l отличия и по экологической безопасности. Как для людей, так и для окружающей среды. Сплавы полностью инертны к воде, не выделяют токсичных и ядовитых веществ, паров при прямом контакте с морской и очищенной, предназначенной для бытовых целей, питья.
