Сушильная камера для древесины своими руками

Пошаговая инструкция по изготовлению

Самодельную сушилку для пиломатериала сделать в домашних условиях довольно сложно. Для этих целей следует использовать готовый чертеж сборки камеры, или же при сборке опираться на инструкцию заводской сушильной камеры. Для производства стоит использовать только качественные материалы и оборудование, лучше новое, старое только после тщательной проверки и необходимого технического обслуживания.

Для изготовления самой простой сушильной камеры следует подготовить следующие материалы:

• алюминиевый профиль;
• листовой металл;
• изоляционный материал и гидроизоляционная пленка;
• опилки;
• тепловая строительная пушка или котел для сушилки.

Весь процесс изготовления можно поделить на следующие этапы:

1. Выбор площадки. Размещать сушилку лучше в помещения или хотя бы под навесом. Размещение на открытом воздухе имеет ряд минусов, каркас сушилки может поддаваться коррозии, увеличивается уровень теплопотерь и усложняется процесс сушки из-за высокой влажности воздуха. Размещение камеры внутри помещения требует соблюдения правил пожарной безопасности, лучше, когда рабочее помещение стоит отдельно от жилых, не имеет легко воспламеняемых элементов, несколько выходов и проветриваемые окна.
2. Закладка фундамента. Фундамент можно изготавливать любого типа, если пол в помещении ровный и хорошо забетонирован, можно устанавливать камеру прямо на нем. Фундамент можно строить из бетона или металлического профиля, или труб.
3. Установка каркаса. Для этих целей лучше всего подходит алюминиевый профиль, но подходят и другие материалы. В зависимости от выбора материала, каркас собирается с помощью болтов и гаек или сварки. Форма каркаса подбирается индивидуально, проще всего делать камеру в форме параллелепипеда.
4. Обшивка каркаса. Установленный заранее каркас обшивается листами из стали или алюминия.
5. Монтаж изоляции. Для этих целей отлично подходит минеральная вата, толщины изоляции в 10-15 см вполне достаточно.
6. Покрытие днища. Дно нужно устелить гидроизоляционной пленкой и засыпать древесной опилкой.
7. Установка штабелей. На стенках корпуса устанавливаются опоры, так, чтобы штабели возвышались над днищем. Пиломатериалы устанавливаются на штабелях таким образом, чтобы между досками оставалось свободное пространство для прохождения горячего воздуха.
8. Монтаж нагревательного элемента. Для этого лучше всего подходит строительная пушка, которая работает от электросети, нагревает воздух и создает его циркуляцию.
9. Установка электрооборудования. Прежде всего следует установить электротермометр для контроля температуры воздуха, а также датчиком влажности.

Соблюдая схему изготовления, имея качественный материал и оборудование, можно легко получить качественную сушильную камеру, которая прослужит владельцу не один год.

Типы сушильных камер

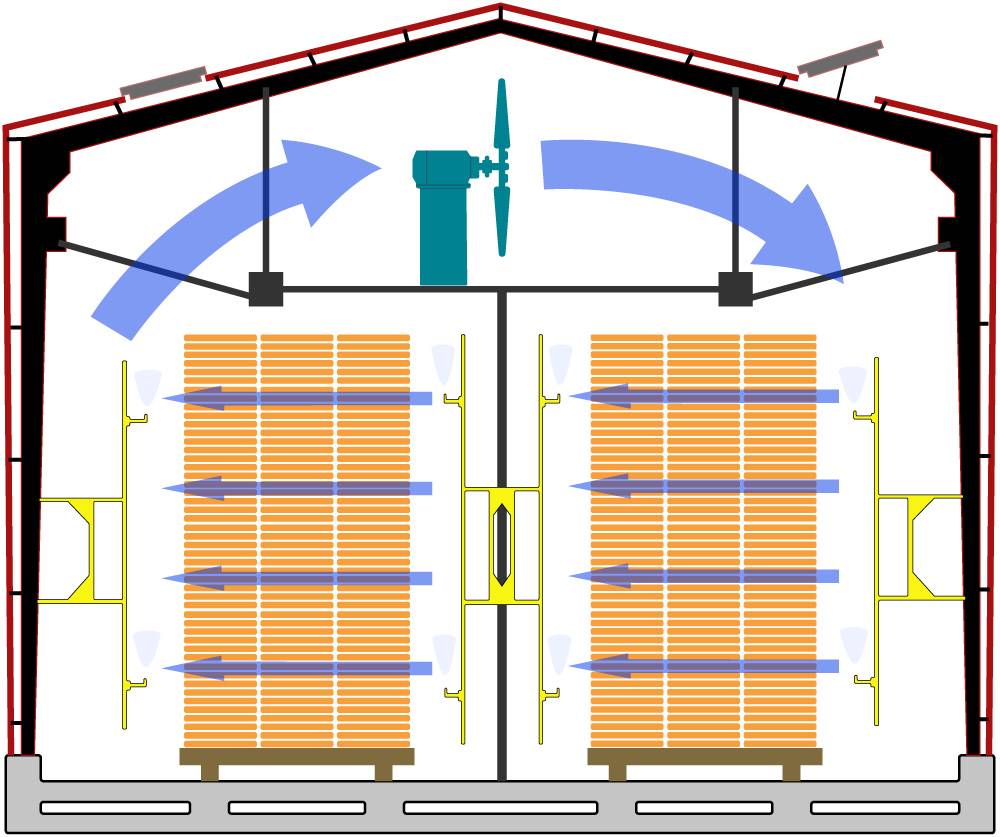

схема сушильной камеры

Высушивание древесины в промышленных масштабах производится в специальных камерах. Влага выводится из пиломатериалов нагретым воздухом и выносится на улицу. В устройстве происходит полный цикл высушивания древесины. Помещение может быть:

• сборным металлическим;
• возведенным из стройматериалов.

Вторые устанавливаются прямо в столярных цехах либо как строения, стоящие отдельно. Стены делают из армированного бетона или кирпича. На крупных предприятиях обустраивают несколько камер, объединенных в модуль с общей системой контроля и подводкой коммуникаций. Воздух циркулирует в сушилке горизонтально или вертикально-поперечно. Древесина в промышленные сушилки может подвозиться по рельсам на тележках, выкладываться вилочными погрузчиками.

Источники тепла в сушилке:

• горячий пар;
• дым;
• лучистое тепло из специальных устройств;
• нагретые полки стеллажей;
• электроток, хорошо проходящий через мокрые бревна;
• электромагнитное поле высокой частоты.

Камера оснащается основным и дополнительным оборудованием. Основное состоит из систем:

• вентиляции приточно-вытяжного типа;
• теплоснабжения;
• увлажнения.

Дополнительное оборудование это утепление стен и дверей, тележки для укладки материала, психометрическое оборудование, электропривод.

Промышленные сушки управляются автоматически, маленькие самодельные — вручную. Влажность регулируется приточно-вытяжной вентиляцией и увлажнителями. Для измерения влажности в помещении установлен влагомер, собирающий данные одновременно в нескольких местах.

В качестве энергоносителя для нагрева воздуха можно использовать: электричество, отходы обработки дерева, жидкое, твердое топливо.

Собираем вакуумную сушилку в домашних условиях

Труда собрать технологическую схему сушилки на дровах думаю не составит:

1. Монтируем сушильную камеру, хорошая статья у меня на данную тему тут.
2. Затем к колориферам камеры подсоединяем печку. Котел нужно ставить непосредственно рядом с сушильной камерой, это позволит снизить теплопотери.
3. Помните, чем меньше объем системы отопления, тем меньше будут теплозатраты;
4. Некоторые небольшие производства после сушильной камеры отправляют воду на отопление зданий и цехов. Затем эту воду опять нагревают. В каждом случае нужно смотреть отдельно, но как правило такая система не эффективна, так как то вода замерзает в ней, то на сушку не могут набрать температуру.

При выборе оборудования для сушилки, по своему опыту могу сказать:

• Лучше подбирать котел таким образом, чтобы можно было топиться не только колотыми дровами но и круглыми чурками. Это позволяет снижать трудозатраты на подготовку сырья для отопления;
• Подбирая печь нужно учитывать будущее сырье, если это будет горбыль, то длина топки должна позволять сжигать длинное сырье, если это будет уголь — колосники должны быть более жаростойкие. Для сырья с высокой теплоотдачей (сухие бакулки или отходы от столярных цехов) топку не нужно использовать больших размеров, а вот для сырого сырья с низкой теплоотдачей нужно наоборот использовать большие топки.

Сушка в домашних условиях происходит в специальных камерах. Чтобы ее обустроить Вам понадобится большое помещение, источник тепла, а также вентилятор для распределения тепла внутри конструкции.

Обязательно пол, стенки и потолок такой сушки должны быть очень прочные, лучше всего подойдет железобетон или железный конвейер. Если взять дешево б/у железный конвейер к примеру с железной дороги, то это будет даже очень дешевый вариант. Или к примеру для удешевления можно сварить конвейер самому из старого железа.

Для отражения тепла нужно постелить специальный материал. Можно использовать фольгу, но подойдет и пенофол, тем более что его теплоотражающие и сохраняющие качества намного лучше.

Переходим к монтированию нагревательного прибора. Вся система отопления обязательно монтируется отдельно от других отопительных контуров и должна постоянно работать. Можно использовать радиатор отопления, с помощью которого вода нагревается до 65-90 градусов. Чтобы тепло в камере одинаково распределялось, обязательно нужен вентилятор, иначе будет неравномерная просушка сырья и соответственно низкое качество. Еще один момент, температура в камере должна меняться плавно и постепенно.

Немаловажный момент, это постройка системы погрузки пиломатериала в камеру. Вы будете погружать большие и достаточно тяжёлые доски. Для этого хорошо подойдут тележки, двигающиеся по рельсам или вилочный погрузчик. Материал внутри складывают на полки или просто на пол. Чтобы контролировать процесс сушки Вы должны установить специальные датчики, а это термопары и датчики вакуума (давления). Сделав все правильно можно получить очень качественную древесину с хорошим товарным видом.

Главный момент в строительстве сушки — добиться необходимых параметров внутри камеры, а материалы и оборудование, которые использовались, не имеют значения. В своей камере Вы сможете сократить процесс сушки сырья до 2х недель.

Дополнительное оборудование

В качестве дополнительного оборудования можно установить в сушильную камеру автоматику. Ее свойства:

Схема газовой сушилки.

• система способна работать с камерами разного размера и с разными источниками тепла;
• стоит относительно дешево;
• не требует специальных знаний для ее обслуживания;
• отличается простотой установки;
• измеряет температуру и влажность в камере;
• обеспечивает полностью автоматический или полуавтоматический режим работы сушильной камеры;
• автоматически управляет работой клапанов, заслонок и вентиляторов.

Статья по теме: Подключение диммера своими руками

Для работы системы достаточно задать толщину и породу пиломатериала, нужную конечную влажность. Система помогает просушить различные породы древесины: сосну, ель, дуб, березу, бук, липу, ясень, клен, ольху, граб, тополь, осину, явор. Каждые 2 часа автоматика снимает показания влажности и температуры и вносит необходимые коррективы в работу всех систем обогрева воздуха и вентиляции помещения. Примерная стоимость такой системы колеблется в пределах 400-450$.

Но результат покрывает все издержки

Особенно это важно для тех, кто занимается изготовлением деревянных изделий вроде мебели и резьбы по дереву. Сухая древесина стоит в несколько раз дороже сырой

Кроме того, в собственной сушилке можно достичь определенного показателя влажности заготовок. Все вполне можно сделать самостоятельно при большом желании и наличии подходящего места.

Атмосферная сушка древесины

Полноценная сушка таким способом рассчитана на 2‒3 года. Если у столяра мало времени, то такой способ не подойдёт. Неоспоримое достоинство сушки в естественных условиях — это простота исполнения и минимум затрат.

Атмосферная сушка рассмотрена на примере опыта мастерской Столярное дело.

Перед сушкой пиломатериалы разделяют по сортам на две пачки, чтобы было удобно пользоваться.

Пачка с качественными пиломатериалами

В этой пачке доски широкие, прямые, без сучков, с правильной текстурой.

Доски с дефектами укладываются в отдельную пачку.

Пачка с пиломатериалами 2 сорта

Для сушки выбирают ровную поверхность. На ней не должно быть ям, камней, корней. Делают прочное основание. Для этого используют рельсы, трубы, балки. Кроме того, оборудуют гидроизоляцию из рубероида или плёнки. Можно уложить штабель с досками на продуваемую возвышенность, например, на крышу сарая.

Пиломатериалы укладывают на подготовленное основание. Для первого ряда подойдёт доска с обзолом и изъянами.

Между досками оставляют зазор толщиной в доску. Ряды разделяют прокладками. У прокладок делают одинаковый размер и шаг не больше одного метра. В крайних точках штабеля прокладки не выступают за торцы досок.

Укладка штабеля пиломатериалов

Чтобы торцы пиломатериалов в штабеле не растрескивались, их закрашивают краской, олифой, клеем ПВА, известью.

Торцы, покрытые клеем ПВА

На верхний слой досок укладывают кровельный материал, например, шифер. Осадки должны свободно стекать и не попадать на штабель. Иногда делают защиту с подветренной стороны, чтобы косой дождь не мочил штабель.

Уложенный штабель пиломатериалов

Длительность сушки данным способом зависит от породы дерева и окружающих условий. При хороших окружающих условиях из пиломатериалов выводится до 75% влаги при минимальной деформации.

Не раньше чем через год доски из штабеля заносят в помещение, а перед использованием подсушивают в камере до влажности 6-8%.

Видео про принципы естественной сушки древесины:

Понятие влажности дерева

Процентное отношение веса содержащейся жидкости к массе полностью сухой древесины определенного объема называют абсолютной влажностью. Процентное отношение массы удаленной воды (определяется двумя взвешиваниями) к первоначальному весу древесины называют относительной влажностью.

Степень пригодности к использованию определяется с учетом показателя относительной влажности. Значение показывает готовность материала к склеиванию, усушке, при величине свыше 30% появляется опасность развития грибковой инфекции.

В зависимости от показателя древесина подразделяется на категории:

• мокрая — при относительной влажности более 23%;
• полусухая – в пределах показателя от 18 до 23%;
• сухая – при значении влажности от 6 до 18%.

Для чего нужна сушка

При выполнении строительных работ и на мебельном производстве в проектно-сметной документации указывается допустимая влажность древесины. Доводится сырье до нужной кондиции в сушильных камерах различных конструкций. Для отдельных операций в строительстве допускается влажность 20%. Мебель же производят из массива 8-10%. Значения определены с учетом возможных изменений структуры и геометрии в процессе дальнейшей эксплуатации. Не доведенные до нужных характеристик способом сушки заготовки не могут использоваться в производстве.

Продукция из дерева в большинстве случаев используется внутри помещений, где влажность меньшая, чем естественная под открытым небом. Неизбежны существенные изменения размеров и возникновение напряжений в изделии вследствие усыхания. Появившиеся трещины, коробление ухудшают внешний вид и эксплуатационные характеристики готового изделия. Естественным способом удалить влагу в промышленных масштабах не рентабельно, поскольку заготавливать сырье придется за несколько лет до его использования. Только сушилка для досок и других пиломатериалов способно быстро и качественно удалить излишки влаги и сделать материал пригодным для выпуска качественной продукции.

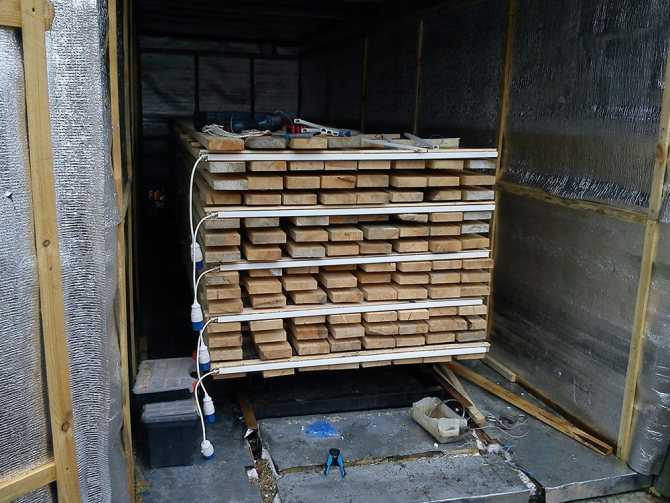

Самодельная сушилка для древесины

Проблема поддержания оптимальной влажности у пиломатериалов актуальна как среди строителей, так и среди любителей что-либо изготовить в собственной столярной мастерской. Сушка древесины в домашних условиях позволяет неплохо сэкономить на ее покупке, ведь сухое сырье всегда стоит дороже влажного.

Кстати, если у вас совсем нет времени на строительные работы, то высушить древесину у себя дома или на даче можно даже при атмосферных условиях.

Некоторые хозяева приспосабливают для этих целей уже готовые помещения сеновалов, сараев или других подходящих построек. Вот какой выход из положения нашел один наш форумчанин.

Я использовал для сушки чердак двора (сеновал бывший) размер 10*5 м. Разложил, как и надо, через прокладки каждый ряд. Итого 3,5 куба доски разных категорий. Преимущества этого места сушки – всегда тень, готовая крыша и проветривается здорово. Брал в прошлом мае разного размера доски, бруски и брус – заготовка для малого строительства. Доски были неподъёмные от влаги. За время лежания на сеновале (1,5-2 месяца) высохли в пух, их не скрутило и не выгнуло.

Сушка при атмосферных условиях является довольно длительным процессом, и раз уж мы решили комплексно подойти к данному вопросу, то давайте рассмотрим последовательность строительства домашней сушилки своими руками, позволяющей более эффективно достигать требуемых показателей влажности. В качестве подходящего помещения предлагаем вам выбрать постройку необходимого размера, а после этого уже можно приступать к работе. Помещение может иметь размеры 2*3 м или 4*3 м (можно больше). Все зависит от ваших потребностей и размаха деятельности. Но, выбирая постройку, следует помнить о том, что в сушилке не должно остаться много свободного пространства. Ведь сквозняки и хаотичное движение воздуха отрицательно сказываются на качестве древесины.

Влажность древесины, способы измерения

Очень давно для постройки домов люди использовали только дерево. В домах можно било встретить деревянную посуду. Поэтому нужно было придумывать способы качественной просушки бревна, как основного строительного материала. На то время люди пользовались несколькими способами просушки.

Выпаривание древесины

Для этого способа брали необходимый кусок древесины, воду и опилки. Воду нагревали до 70 градусов, помещали в нее заготовку, после засыпали опилками и оставляли на определенное время, чтобы материал пропарился.

Парафинирование

Парафинирование — это еще один способ, широко применявшийся очень давно. Здесь деревянные заготовки опускали в нагретый до 40 градусов парафин и оставляли на несколько часов

Важно было поддерживать одинаковую температуру вещества

После процедуры древесина должна сохнуть несколько дней. Свойства материала после высыхания меняются. Заготовка не трескается, не подвергается гниению и приобретает оригинальный тонированный оттенок.

Мастера использовали такой способ сушки для изготовления деревянной посуды, потом готовое изделие искусно расписывали.

Есть множество способов определить влажность. Для точного определения влажности древесины используются специальные приборы. Электрические влагомеры способны определить влажность с точностью 2-3 %. Основной принцип таких приборов основан на том, что древесина разной влажности имеет разное электрическое сопротивление.

Есть еще много «народных» способов определения влажности, но их используют только профессионалы:

• По массе, взвешивая одинаковые кусочки древесины одной породы в руке или на весах поочередно.
• Опытные специалисты определяют влажность «на глаз», по наличию трещин и разломов.
• По стружке. При обработке пиломатериала, мелкую стружку сжимают в кулаке. Если она легко сминается, то материал влажный. На сухую древесину указывает ломкость стружки, но если стружка рассыпается, то скорее всего дерево пересушили.
• По резанию. Если при обработке древесины стамеской отмечается влажный след, и материал легко, плавно режется, то она не просушена. Лучше не делать резьбу на такой поверхности, так как при высыхании появятся трещины и изъяны.

Режимы работы сушильной камеры

Схема инфракрасной сушки древесины.

Камеру нельзя сразу разогревать до высокой температуры. В обычном режиме она работает так:

1. В течение 15-20 часов идет разогрев воздуха в камере примерно до 45°C. Система вентиляции пока не работает. На стенах камеры должна появиться влага.
2. При достижении температуры 45°C следует на треть открыть приточную и вытяжную системы вентиляции. Примерно за 2 суток температура вырастает до 50°C.
3. Заслонки нужно полностью открыть и довести температуру до 55°C. Этого обычно бывает достаточно для нормального процесса сушки. Как только влажность достигнет примерно 8%, все заслонки нужно полностью закрыть, отключить подачу тепла. Вентиляторы продолжают работать еще в течение суток. После падения температуры до 40°C должен получиться сухой пиломатериал, готовый к использованию.

Виды сушильных камер

В реальной жизни принято использовать следующие виды сушильных камер. Необходимая энергия в конвективных сушильных камерах в материал транспортируется с помощью круговорота воздуха, а теплопередача древесине происходит посредством конвекции. Конвективные камеры бывают двух видов – туннельные и камерные.

Туннельные конвекционные сушильные камеры являются глубокими камерами, где проталкиваются пачки штабелей из мокрого конца в более сухой. Данные камеры обязательно заполняют с одного конца, а с другого — опустошаются. Проталкивание штабелей (процесс заполнения камер и опустошения) совершается по одному штабелю с промежутком в 4 — 12 часов. Эти камеры предназначены для больших лесопилен и позволяют совершать исключительно транспортную сушку дерева.

Камерные конвекционные сушильные камеры короче туннельных и вакуумных сушильных камер для древесины, в процессе работы во всей камере поддерживаются одинаковые параметры. При глубине продуваемости больше 2 метров для уравнивания условий сушки дерева используется методика реверсации направления вентиляции. Опустошение и заполнение камеры происходит с одной стороны, если она имеет одну дверь. Известны и прочие системы загрузки, что похожи на процедуру загрузки туннельных камер. Сушить можно любой пиломатериал до любых конечных влажностей, поэтому 90% древесины Европы и России сушится именно в камерных сушилках.

Конденсационная сушильная камера отличается от предыдущих тем, что влажность, которая возникает в воздухе, конденсируется на специальных охладителях и выходит из процесса сушки вода. Коэффициент полезного действия подобного процесса большой, но цикл длинный, потому что приборы не работают с большой температурой, а также значительны суммарные потери тепла. Конденсационная камера подходит преимущественно для сушки небольших объёмов древесины, или для сушки плотной породы дерева – дуба, бука или ясеня. Большое преимущество таких камер в том, что не нужна котельная, цена сушильной камеры для древесины и себестоимость сушки получается меньше.

Сушильные камеры также классифицируются по методу циркуляции и характеру используемого сушильного агента, типу ограждения и принципу действия. Сушильные камеры периодического действия характеризуются тем, что они могут загружаться полностью для одновременной просушки всего материала, а режим сушки древесины изменяется во времени, в данный момент оставаясь одинаковым для всей камеры.

По способу циркуляции бывают камеры с побудительной и естественной циркуляцией. Сушилки с естественной циркуляцией — устарелые, малопроизводительные, режим сушки в них почти не управляем, равномерность просыхания дерева неудовлетворительная. Для современного строительства такие устройства не рекомендуются, а действующие обязательно подлежат модернизации. Различают по характеру сушильного агента камеры газовые, воздушные и высокотемпературные, что работают в среде перегретого пара.
