Сушильная камера для древесины: принцип работы, схемы и виды

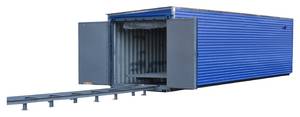

Сушильная камера для пиломатериалов

Сушка в камере является ключевым способом высушивания дерева. С помощью сушилок высушиваются лиственные и хвойные породы до разных видов качества. Наиболее распространенная и экономичная методика высушивания следующая. Из дерева выводится свободная и связанная влага посредством подвода к влажному дереву тепла с помощью горячего воздуха. Далее происходит вынос лишней испаренной влаги с помощью увлажненного и частично охлажденного воздуха.

Сушильная камера — это целиком готовая установка, оснащенная всем необходимым оборудованием для работы. По своей конструкции такие камеры бывают сборно-металлическими или собранными из строительных материалов. Последние изготавливаются прямо в рабочих цехах или как отдельно стоящие здания на основе промышленных материалов.

Камера может быть целиком сделана на основе монолитного железобетона, стенки могут быть выложены из полнотелых красных кирпичей, а перекрытие — железобетонное.

Если при производстве используется несколько камер, они могут быть объединены в один блок, в котором есть коридор с разводкой теплоснабжения и системой автоматического управления. В зависимости от объема загружаемой древесины циркуляция воздуха может быть горизонтально-поперечной или вертикально-поперечной.

Пиломатериалы могут загружаться в камеру на тележках по рельсовому пути или же как пакеты с помощью вилочного погрузчика. Тепло переносится к дереву такими способами:

через воздух;
через продукты сгорания;
с помощью перегретого пара;
лучистой теплоты;
твердого тела;
через ток;
посредством электромагнитного поля.

Оборудование для данного устройства бывает основным и дополнительным. Основное включает в себя следующее:

вентиляторная система;
система теплоснабжения;
увлажнение и приточно-вытяжная вентиляция.

К дополнительному оборудованию относятся:

блоки (дверной, психрометрический и утепленный);
электромотор привода вентилятора;
тележки подштабельные.

Процесс управления сушкой может быть автоматизированным, что помогает поддерживать на определенном уровне температуру и влажность внутри камеры. Температура регулируется через подачу теплоносителя в калориферы или же через включение или выключение электронагревателя.

Влажность можно регулировать с помощью дистанционного влагомера, с помощью которого можно проверять состояние материала удаленно сразу в нескольких точках. Если нет наружных источников теплоснабжения, то могут применять автономные средства отопления, работающие на электричестве, угле, газе, пиломатериалах или дизельном топливе.

Недостатки

К недостаткам я бы отнес невозможность автоматизации процесса, поэтому нужно постоянно следить за процессом, поддерживать температуру;
Из предыдущего пункта выходит следующий — невозможность одним человеком следить за несколькими котлами. Связано это с тем что чурки нужно постоянно кидать, готовить;
Необходимость дополнительной подготовки топлива, чурки надо напилить, а иногда даже расколоть;
Рядом с котлом постоянно, днем и ночью, должен быть человек который бы подкидывал дрова, следил за температурой, а это повышает себестоимость сушки;
Так как процесс не автоматизируется по температуре, по опыту знаю, что будут возникать ситуации когда температуру «проворонят», что в свою очередь будет приводить к появлениям дефектов сушки пиломатериала (синева, трещины, грибок, гниль).

Виды сушки

Высушивание своими руками древесины внутри камеры бывает двух видов:

Высокотемпературный процесс обработки выполняется в два этапа. Переход ко второй стадии наступает, когда влажность заготовки снижается до 20 процентов. Данная технология актуальна при применении древесины в качестве материалов для возведения второстепенных конструкций.

Низкотемпературный режим делится на три категории.

Мягкая сушка. Здесь пиломатериалы сохраняют свои характеристики, свойства. Потому изменений цвета или параметров прочности изделия не наблюдается.
Нормальная сушка. Цвет может меняться, но незначительно. Параметры прочности несколько снижаются.
Форсированная сушка. Выполняя раскалывание или скалывание сырья, высушенного в форсированном режиме, оно может становиться хрупким. Также меняется цвет, древесина становится темной.

Источники тепла

Сушильные камеры могут использовать разные источники тепла, задача которых заключается в достижении нужного уровня влажности пиломатериала.

Дым;
Подогретый пал;
Лучистые излучатели;
Подогретые стеллажи;
Электрический ток;
Высокочастотное электромагнитное поле.

Конструктивная камера обязательно включает три компонента:

Система вентиляции и вытяжки;
Теплосберегательный узел;
Система увлажнения.

Сушилки

Сушилки отличаются между собой способами движения воздуха внутри камеры. На основе этого параметра выделяют следующие разновидности:

Системы с естественным перемещением воздуха;
Сушильные системы, где используется принудительный принцип воздухообмена.

Построить своими руками проще систему, где используется естественный воздухообмен. При этом показатели ее эффективности значительно уступают принудительной циркуляции воздуха. По этой причине все реже встречаются камеры естественного типа.

https://youtube.com/watch?v=-wiwLlEaaog

Сушилки различают по принципу их действия

Это одна из основных характеристик, на которую следует обращать внимание при выборе сушильного оборудования или проектировании сушильной камеры для ее строительства своими руками

Конвективные камеры. Внутри них пиломатериалы обдуваются за счет потоков горячего воздуха. Передача тепла осуществляется конвекционным методом. Такие сушилки делятся на камерные и туннельные. Туннельная камера предполагает загрузку древесины с одного конца и ее выгрузку с другого. Постепенно, перемещаясь на сушилке, материал приобретает необходимые характеристики и параметры влажности. Цикл сушки в туннельных камерах составляет 4-12 часов, применяются на крупных лесопильных производствах. Камерный тип сушилок отличается компактностью, внутри них поддерживается равномерный микроклимат по всему объему камеры. Подобные конструкции позволяют достичь нужных характеристик пиломатериалам различного типа. Это привело к тому, что подавляющее большинство производств, которые занимаются работой с древесиной, применяют именно камерное оборудование.
Конденсационные камеры. Здесь влага, которая выделяется из пиломатериалов, оседает на охладителе, после чего накапливается внутри специальной емкости и выводится наружу. Подобные сушильные устройства отличаются повышенным коэффициентом полезного действия. Одновременно с этим процесс подготовки древесины занимает достаточно много времени и наблюдаются внушительные тепловые потери. Лучше всего конденсационная технология показывает себя при подготовке небольших партий древесины, которая отличается повышенной твердостью. Стоимость самого оборудования и себестоимость эксплуатации конденсационных камер делает его предпочтительнее по сравнению с конвективными агрегатами.

Выбор оборудования для сушки древесины — вопрос достаточно серьезный, требующий детального изучения технических характеристик самих камер и особенностей процесса подготовки пиломатериалов к их дальнейшей обработке. Потому при возникновении вопросов рекомендуем посоветоваться со специалистами.

Иногда изготовление сушилки своими руками предпочтительнее покупки заводского оборудования. Но если вы решите собрать устройство своими руками, четко придерживайтесь технологии изготовления. Нарушение рекомендаций может повлечь за собой неприятные последствия для древесины и вложенных в изготовление оборудования средств.

Сушилка для дерева своими руками

Помещение, выбранное для обустройства самодельной сушилки, должно обогреваться печью или специально установленным камином. Хорошо, если в помещении будет заранее смонтирован обогреватель. Если такового нет, то не забудьте оставить для него место.

Вот какой проект изготовления домашней сушилки предлагает участник нашего форума.

Имеется капитальный гараж с водяным отоплением, в качестве котла установлена буржуйка на дровах и отработке. Есть труба диаметром 800 мм и длиной 2,2 метра (бывший вентиляционный короб с промышленного предприятия). Идея заключается в следующем: установить герметичные крышки на обоих концах трубы, оставить штуцера диаметром 150-200 мм для подвода и отвода горячего воздуха. Подогрев воздуха осуществляется радиатором (это может быть автомобильная печка). Подача воздуха – настольным вентилятором. В трубу загружается 0,3-0,5 куба пиломатериалов, растапливается печь (температура теплоносителя достигает 90 градусов, думаю, что подаваемый воздух реально прогреть до 50-60 градусов).

Если вы выбрали помещение слишком больших размеров, то пространство, планируемое задействовать под самодельную сушилку, следует сделать изолированным и герметичным. Для этих целей делаются деревянные перегородки, можно использовать утеплитель, кирпич и другие материалы, позволяющие создать в сушилке свой микроклимат. Не забудьте, что в камере необходимо оставить форточку для вентиляции и входную дверь. Ведь у нас не должна получиться избушка без окон и дверей.

Вентиляторы, установленные в помещении сушильной камеры, помогут создать принудительный поток воздуха и сделать процесс сушки более эффективным.

Вентиляторы желательно ставить на пол сбоку от штабеля, чтобы дуло параллельно прокладкам. Помните, что при сушке древесины нужно с каждого кубометра дерева испарить порядка нескольких сотен литров воды.

Для размещения пиломатериалов в сушилке следует установить специальные полки или настилы. Эти изделия можно сделать металлическими – для того, чтобы конструкция смогла выдерживать сравнительно большие нагрузки. Сушить древесину следует до показателей, соответствующих 8–12% влажности. Его замеры осуществляются с помощью специального влагомера.

Прокладки нужно делать повыше, чтобы лучше шла вентиляция воздухом между досками. Они лучше просохнут. Вы можете поставить на ребро ваши нарезанные брусочки 25*30 или 25*40. Причина ограничения высоты штабеля — чтобы доски не повело «вертолетной лопастью», самые верхние слои досок в штабеле зафиксируйте саморезами. Я 3-й год храню по этому способу свои доски на даче в Подмосковье. Они в отличном состоянии!

Аэродинамическая сушка

Камерная сушка пиломатериалов в аэродинамических условиях получила широкое распространение вследствие довольно низкой цены, незамысловатой конструкции. Кроме этого, для работы на таком устройстве не нужны специфические знания обслуживающего персонала. Рентабельность достигается при сушке до 2000м³ в год хвойных лесоматериалов.

Из недостатков можно выделить:

высокий уровень энергоемкости процесса сушки. Для того, чтобы высушить свежеспиленную древесину на выпаривание 1 литра влаги необходимо 1,15-1,3 кВтч. Электроэнергии, примерно, 240-290кВтч/м³
нет возможности регулировать температуру. Присутствует лишь возможность замедлить скорость ее увеличения при помощи изменения проходного сечения центробежного вентилятора
нет возможности организовать технологическую сушку по расписанию режимов «Руководящих технических материалов по технологии камерной сушки древесины».

Такая камера представляет собой четырехугольный короб. В него удобно загружать древесину машиной или по железнодорожным путям. Сушка происходит под действием аэродинамической энергии. Теплый воздух движется в камере под действием особого аэродинамического вентилятора. Вследствие сжатия воздуха в камере увеличивается температура на центробежном вентиляторе, а именно на его лопатках. Следовательно, аэродинамические потери становятся тепловой энергией. Тепло может нагоняться в камеру реверсно или тупиково, все зависит от конструкционных особенностей. Открытие камеры происходит исключительно по завершению цикла сушки.

Изготовление сушильной камеры

Если вы решили изготавливать изделия из дерева собственноручно, то сушильная камера для дерева вам просто необходима. Однако при строительстве сушилки соблюдать все требуемые нормы. Вам понадобиться камера, вентилятор, утеплитель и нагревательный прибор.

Выстройте сушилку или выделите отдельное помещение, одна стена и потолок которой будут выполнены из бетона, а прочие стены – из древесины, которые нужно утеплить. Для этого принято создавать несколько слоев: первый из них представляет собой пенопласт, второй – деревянные доски, которые заранее принято обворачивать в фольгу.

После этого следует установить нагревательный элемент, который можно изготовить в виде батарей. В батареи воду необходимо подавать из печки, в которой она будет нагреваться до 60-95 градусов по Цельсию. Желательно непрерывно обеспечивать циркуляцию воды с помощью водяных насосов в нагревательном элементе. Также в самодельной сушильной камере для древесины следует разместить вентилятор, который способствует распределению по всей комнате теплого воздуха.

Подумайте, каким способом будет загружаться древесина в сушильную камеру. Одним из вариантов загрузки может быть рельсовая тележка. Чтобы регулировать влажность и температуру в помещении сушильной камеры, нужно использовать в рабочей зоне соответственные термометры — влажный и сухой. Предусмотрите внутри сушилки полки для увеличения рабочего пространства.

В процессе сушки пиломатериала не допускается резкая смена в рабочем помещении температуры, в противном случае это спровоцирует то, что древесина покоробится или в ней возникнут трещины

При возведении сушильной камеры крайне важно соблюдать противопожарные требования. Поэтому в непосредственной близости от сушилки в обязательном порядке установите огнетушители

И напоследок запомните, что вместо нагревательного элемента в домашних условиях можно использовать электроплитку на две конфорки. Утеплить стены сушильной камеры своими руками можно при помощи деревянной стружки. Можно использовать вместо фольги в камере пенофолом, который способен обеспечить хорошее отражение от поверхности теплоты. В такой сушилке древесина сушится предварительно за 1-2 недели.

Влажность древесины

Для определения режима обработки необходимо проверить пиломатериалы по основным показателям. К таким относятся порода, толщина доски и влажность. Свежий лес высушивать сложнее. Кроме высокой влажности у хвойных пород происходит выделение смолы и значительный коэффициент усадки. В таких случаях операцию проводят в два этапа с разными режимами. Предварительная сушка до 20%, затем последующая до нужного значения, обычно 8-12%. Столько влаги в процессе изготовления изделия считается допустимой нормой.

Доводить заготовку до меньших значений влажности нельзя, за исключением особых случаев подготовки древесины со специальными качествами. Пересушенное дерево начинает впитывать влагу из воздуха, изделие набухает, изменяет свою геометрию вплоть до частичного или полного разрушения готовой конструкции. Рекомендовано прекращать процесс по достижении рекомендованных значений. Сушилка древесины обязательно оборудуется приборами контроля влажности.

Технологическая процедура сушки древесины

В процессе сушки существует два важных этапа: процесс влагообмена и влагопереноса.

Первый подразумевает испарение влаги в атмосферу, второй – движении влаги внутри. Сушка древесины технология подразумевает взаимодействие обоих процессов. Другими словами, изнутри влага двигается вверх и потом оттуда испаряется.

Современные технологические возможности позволяют быстро удалить влагу из материала, вопрос лишь в том, какие из них действуют наиболее эффективно. В промышленности используются следующие виды сушильной обработки древесины:

Камеры аэродинамического подогрева (или ПАП)Ротационную (основанную на законах центробежной силы) Петролатумную (в жидкости, когда влажные заготовки помещаются в маслянистую среду, нагретую более 100 градусов)Камерную (в специальных сушильных камерах)Контактную (для плоских материалов, которые зажимаются в прессе)В высокочастотном поле (очень эффективный, но затратный способ)Индукционную (древесина высыхает за счет контакта с нагретым металлическим элементом)Высокотемпературная сушка древесины в вакуумных камерах позволяет получить материал на выходе не только сухой, но и весьма прочныйЕстественная сушка древесины подразумевает процесс на открытом воздухе под укрытиемСВЧ сушка древесины (она происходит в специальных генераторах, обеспечивающих свч-излучение)Инфракрасная сушка древесины (еще ее называют радиационной, создающей пучок инфракрасного излучения, нагревающего поверхность материала и способствующего испарению влаги).

Режимы просушивания

В зависимости от требований к качеству, сушка пиломатериалов в специальном аппарате осуществляется в разных режимах, которые отличаются друг от друга по температуре
. Если это мини-камера, тогда в процессе температура медленно поднимается, а относительная влажность агента снижается.

Тот или иной режим выбирается с учетом следующих факторов:

Существуют режимы высокотемпературного и низкотемпературного процесса. В низкотемпературных используется в качестве агента влажный воздух, изначальная температура менее 100 градусов. Есть три категории таких видов режимов:

мягкий – сушка производится без дефектов, сохраняются механические и физические свойства дерева, включая его цвет и прочность;
нормальный – сушка также выполняется без дефектов, прочность сохраняется практически полностью, цвет может незначительно меняться;
форсированный – сохраняется прочность на статический изгиб, растяжение и сжатие, но может снижаться прочность на скалывание и раскалывание с потемнением.

В высокотемпературных режимах
происходит двухступенчатое изменение показателей агента, перейти на вторую ступень с первой можно только тогда, когда древесина достигает переходной влажности в 20 процентов.

Такие режимы назначаются в зависимости от породы и толщины дерева, и назначается для сушки материалов, применяемых при производстве несущих конструкций построек и тех изделий, где возможно применение темной древесины со сниженной прочностью.

До начала работы по тому или иному режиму пиломатериалы нужно прогреть паром, подающимся посредством увлажнительных труб при работающих вентиляторах, закрытых вытяжных каналах и обогревательных приборах.

Обязательно проведите расчет камеры для пиломатериалов. Температура сушильного агента в начале прогрева должна быть на 5 градусов выше первой ступени режима, но не выше 100 градусов. Уровень насыщенности среды для материала с начальной влажностью от 25% составляет 0,98−1, а если влажность ниже этого показателя, то 0,9−0,92 соответственно.

Продолжительность начального периода зависит от породы дерева. Для хвойных он составляет до 1,5 часов на каждый сантиметр толщины. Для мягких лиственных пород
он будет больше на 25 процентов, а для твердых лиственных – наполовину больше по сравнению с хвойными породами.

После предварительного прогрева нужно довести показатели сушильного агента до первой ступени рабочего режима. Тогда включается непосредственно сушка с соблюдением выбранного режима. Влажность и температуру можно регулировать с помощью вентилей на паропроводах или шиберов приточно-вытяжных каналов.

При работе инфракрасной сушилки в материалах проявляются остаточные напряжения, которые можно удалить посредством промежуточной и конечной влаго- и теплообработки в среде повышенной влажности и температуры. Обрабатывать нужно те пиломатериалы, которые сушатся до эксплуатационных показателей и затем нуждаются в механической обработке.

Промежуточную влаготеплообработку нужно выполнять в процессе перехода со второй ступени на третью или же с 1 на 2 при использовании высокой температуры. Такой обработке подвергаются хвойные породы 60 мм в толщину или лиственные с толщиной от 30 мм. Температура среды должна быть больше на 8 градусов по сравнению со второй ступенью, но не больше 100 градусов при условии насыщенности 0,95−0,97.

Когда достигается конечная средняя влажность материала, можно выполнять конечную влаготеплообработку. Она проводится при температуре на 8 градусов выше предыдущей ступени, но не выше 100 градусов. Далее, дерево нужно продержать в камере еще 2−3 часа
при параметрах последней ступени режима и только потом остановить работу.

Советы от меня или как сушить доску без брака

Чтобы получить высушенный материал высокого качество, необходимо строго соблюдать процесс и выдерживать необходимые режимы сушки. А чтобы выдерживать и контролировать этот процесс нужно знать все необходимые параметры по температуре и влажности внутри камеры. Исходя из этих данных автоматика или человек принимает решения влияющие на конечный результат. Поэтому часть моих советов касается именно проблемы измерения влажности, но не в камере, а в самой древесине.

В качестве датчиков температуры и влажности лучше всего использовать психрометры;
Электроды при измерении влажности древесины должны быть по длине не менее половины толщины доски, т.к. максимальная влажности именно в сердцевине пиломатериала.
Для замера влажности рекомендую использовать 1 датчик на 10 куб. метров древесины.
Часто даже с одной партии доски разбег по влажности может достаточно велик. И датчики в таком случае надо ставить к доскам с наивысшей влажностью, к примеру, к заболонным и смолянистым.
При укладке досок в штабель необходимо применять строганные прокладки и укладывать их строго одна над другой по вертикали. Толщина досок же должна быть одинаковая в одном ряду по горизонтали. По моим наблюдениям, шероховатость поверхности междурядных прокладок напрямую влияет на образование как внутренних так и внешних трещин на досках. Если же междурядные прокладки неровные, то ее выступы препятствуют смещению при усушке и в результате образуются напряжения в доске.
В вашей камере герметизация ворот должна быть выполнена очень качественно, резиновые уплотнители должны быть стойки к экстремальным температурам и не выходить из строя с годами эксплуатации. Во избежании потери тплоизоляционных качеств, утеплитель должен быть выложен в ячейках так, чтобы не проседал со временем (шаг ячеек должен быть частым, а утеплитель не из дешевых китайских).
После сушки убирайте опилки и подметайте пол в камере. Иначе со временем радиаторы ваши забьются пылью и мелкими древесными отходами, что потом скажется на их теплоотдачи и приведет к увеличению времени сушки, а также повлияет на ее качество.
Для лучшей циркуляции прокладок, размеры пиломатериала должны быть примерно одинаковыми.
В процессе сушки хвойных пород дерева можно получать скипидар. Температура его испарения – 34 °С, но для его получения нужен конденсатор. В полученном конденсате, точнее в воде, он будет на поверхности. Вода в итоге сливается, а скипидар через трубку сверху перекачивается в емкость. Скипидар получается высококачественный, с 1 куб. метра его можно получить более 1 литра. Вот и снижение затрат на эксплуатацию сушилки.
Если вы владелец деревообрабатывающего предприятия, то экономически целесообразно использовать теплоту от сжигания отходов деревообработки, чтобы сэкономить на электроэнергии и уже с учетом этого надо выбирать сушильную камеру.
Ограждения камеры включают в себя хорошую продуманную тепло- и пароизоляцию. В качестве последней использовать рубероид, битум толь лучше не стоит.
Нужно знать, что атмосфера сушильного агента вредна и опасна, входить в работающую камеру не рекомендуется. В процессе сушки выделяются органические кислоты и щелочи, скипидар, метанол.

Для чего сушить древесину?

Сушкой называют процесс удаления влаги из материала, путем испарения. Когда дерево растет, обмен веществ в нем осуществляется с помощью циркуляции влаги по стволу. При срезании циркуляция прекращается, и влага начинает испарятся. Для того, чтобы построить дом или сделать любое деревянное изделие, нужно качественно просушить бревна.

Покупная вакуумная сушилка

Хорошо просушенный материал защищен от грибков, повреждений и трещин, а срок службы заметно увеличится.

Если сушка была качественной, то и изделие прослужит Вам долгие годы.

Древесина делится на категории в зависимости от степени влажности:

мокрой считается та, которая находилась в воде и ее влажность стопроцентная;
свежесрубленная, с влажностью в пределах от 50 до 100%;
воздушно-сухая, в случаи если материал долго находился на воздухе. Влажность такой древесины примерно 15-20%;
комнатно-сухая, с влажностью 8-12%
абсолютно сухая, влажность которой ровна 0.

Влажный материал будет плохо поддаваться обработке, но отличается гибкостью и эластичностью.

Проблемы современных камер для сушки древесины

Работая на различных производствах я насмотрелся всякого. Даже с хорошими на первый взгляд заводскими сушильными камерами бывают проблемы. И протечки труб в результате коррозии, и постоянные издержки в связи с простойкой и неработой камеры по причине поломки и частого выхода из строя вентиляторов.

Но поговорим об аэродинамики. Проблема неравномерности просушки штабеля в тепловых сушильных камерах является одной из основных. В той или иной степени этой проблемой страдают почти все камеры. Причин тому множество. Два примера:

Прохождение сушильного агента между рядами штабеля может снижаться до такой степени, что мало будет чем отличаться от естественной вентиляции без обдува вентиляторами.
При однонаправленном обдуве в одном конце штабеля древесина будет недосушена, на другом пересушена.

Для борьбы со вторым случаем используют реверсивные вентиляторы. Но игра с их количеством и расположением не всегда приводит к достойному результату. Здесь в дело вступают точные расчеты и грамотное проектирование сушильной камеры, что выполнить могут далеко не все. На 100% решить проблему качества и равномерности просушки не удалось еще никому, да и вряд ли удастся. Принцип любого производителя – это максимально снизить процент брака и приблизиться к идеальным показателям насколько это возможно.

Вентиляторы в камере не должны быть выносными, ввиду длинного вала они чаще выходят из строя, требуют более тщательного обслуживания и обладают меньшим КПД. Влаготермозащита двигателя должна быть F (до 85 °С) либо класса Н (до 130 °С), и иметь реверс с КПД до 90%.

В стенах сушильной камеры должен использоваться частый шаг реек, чтобы исключить проседание минеральной ваты. А вентилируемые зазоры должны высушивать утеплитель при случайном попадании влаги.

Во избежании проблем, помимо соблюдения такого важного условия как равномерность продува поперек штабеля с обязательным реверсом, необходимо помнить о герметичности камеры, поддержании нужного температурно-влажностного режима, а также правильной укладке пиломатериала

Обустройство самодельной сушилки

камера сушки древесины на солнечной энергии

Для того чтобы сделать своими руками сушилку, можно обойтись без чертежей. Необходимо предусмотреть:

помещение камеры;
утеплитель;
источник тепла;
вентилятор.

Площадь сушилки, возведенной своими руками, обычно не превышает 9 кв. метров. В помещении квадратной формы проще обеспечить оптимальное движение теплого воздуха. Желательно, чтобы одна стена камеры была выполнена из бетонных плит, другие из дерева. Все стены утепляются изнутри в два слоя: пенополистиролом и фольгированной доской. Прекрасный и бесплатный утеплитель — стружка дерева. А фольгу можно заменить пенофолом, отлично отражающим тепло.

Отдельное помещение сушилки своими руками можно соорудить из алюминия, такое строение прослужит долго. Каркас выполняется из профиля, он обшивается листовым металлом, который снаружи утепляют. Толщина утеплителя не менее 15 см. Пол застилается рубероидом, поверх в качестве теплоизоляции насыпают толстый слой стружки.

Излучатель тепла можно сделать в виде труб или радиаторов отопления. Температура воды должна быть 65-95 градусов. Нагревается она электробойлером, дровяной печью, газовым котлом. Для небольшой камеры достаточно даже двухкомфорочной электроплиты. Если печь находится непосредственно в помещении, нужно обложить ее кирпичом. Кирпич будет аккумулировать тепло и постепенно излучать его в сушилку. Своими руками оборудовать конвективную камеру легко, установив в качестве источника тепла тепловентилятор.

Важна постоянная циркуляция теплой воды, которая обеспечивается насосом. Чтобы тепло равномерно распределялось по помещению, устанавливается вентилятор. Рабочее помещение оснащается влажным и сухим термометром.

Для удобства загрузки доски в камеру можно использовать тележку на рельсах. А чтобы увеличить полезную площадь на стенах выстраивают стеллажи.

Пошаговая инструкция выглядит следующим образом:

Сооружаем фундамент.
Возводим каркас.
Обшиваем каркас листами металла.
Установка теплоизоляции.
Застилаем пол пленкой и опилками.
Установка опор из брусков.
Установка нагревателей и вентиляторов.

Конструкция самодельной камеры для сушки пиломатериалов в видеоролике:

Для чего нужна сушка

При выполнении строительных работ и на мебельном производстве в проектно-сметной документации указывается допустимая влажность древесины. Доводится сырье до нужной кондиции в сушильных камерах различных конструкций. Для отдельных операций в строительстве допускается влажность 20%. Мебель же производят из массива 8-10%. Значения определены с учетом возможных изменений структуры и геометрии в процессе дальнейшей эксплуатации. Не доведенные до нужных характеристик способом сушки заготовки не могут использоваться в производстве.

Продукция из дерева в большинстве случаев используется внутри помещений, где влажность меньшая, чем естественная под открытым небом. Неизбежны существенные изменения размеров и возникновение напряжений в изделии вследствие усыхания. Появившиеся трещины, коробление ухудшают внешний вид и эксплуатационные характеристики готового изделия. Естественным способом удалить влагу в промышленных масштабах не рентабельно, поскольку заготавливать сырье придется за несколько лет до его использования. Только сушилка для досок и других пиломатериалов способно быстро и качественно удалить излишки влаги и сделать материал пригодным для выпуска качественной продукции.

Ограждение камеры сушки

Для изоляции древесины от действия окружающей среды устанавливают ограждение камеры, которое состоит из пола, потолка, стен и промежуточных перегородок. Требования к перегородкам:

не должны пропускать пар;
ограждения должны иметь низкую теплопроводность;
должны иметь долгий срок эксплуатации.

Ограждения изготавливаются отдельно из различных строительных материалов или бывают сборные с комплектом типовых металлических элементов.

Первый вид камер имеет более долгий срок работы, но отличается более длительным временем ввода в эксплуатацию, что не всегда оправдано. Сборные металлические каркасы монтируются быстро, в них предусмотрена комплектация контрольными и тепловыми приборами, но сталь подвергается разрушающему действию влажного и теплового режима.

Аэродинамическая сушка

Из недостатков можно выделить:

высокий уровень энергоемкости процесса сушки. Для того, чтобы высушить свежеспиленную древесину на выпаривание 1 литра влаги необходимо 1,15-1,3 кВтч. Электроэнергии, примерно, 240-290кВтч/м³
нет возможности регулировать температуру. Присутствует лишь возможность замедлить скорость ее увеличения при помощи изменения проходного сечения центробежного вентилятора
нет возможности организовать технологическую сушку по расписанию режимов «Руководящих технических материалов по технологии камерной сушки древесины».
