Классификация моделей по разным характеристикам ↑
Скоростные полиспасты
Скоростной полиспаст — по существу обращённый силовой полиспаст, то есть усилие (обычно от гидравлического или пневматического силового цилиндра) прикладывается к подвижной обойме, а груз подвешивается к сбегающему концу каната. Выигрыш в скорости при использовании такого полиспаста получается в результате увеличения высоты подъёма груза, которая равна произведению хода поршня силового цилиндра на кратность полиспаста. Во многих кранах по конструктивным соображениям механизм подъёма груза расположен не над крюковой обоймой. В этом случае появляется необходимость в установке между полиспастом и барабаном неподвижных направляющих блоков. Наибольшее применение в грузоподъёмных машинах находят:
Одинарные силовые полиспасты. В одинарных — один конец каната закреплён на барабане, другой на неподвижной части конструкции крана или крюковой обойме, барабан имеет нарезку в одну сторону.
Отношение скорости в ветви (для одинарных полиспастов) каната, набегающей на барабан, к скорости подъёма груза называют кратностью полиспаста. Её обозначают буквой «а». Недостатком схем одинарных полиспастов является нежелательное изменение нагрузки, действующей на опоры барабана при подъёме или опускании груза.
Сдвоенные силовые полиспасты. Сдвоенные: оба конца закреплены на барабане; барабан имеет нарезку в правую и левую стороны. Такие полиспасты можно рассматривать как два одинарных. Сдвоенный полиспаст имеет верхний блок, называемый уравнительным. Он предназначен для выравнивания длины ветвей каната при неравномерном их вытягивании. Уравнительный блок может быть заменён рычагом. При этом вместо одного каната устанавливаются два, что особенно выгодно в механизмах с большой кратностью, для которых требуются канаты большой длины. При чётной кратности уравнительный блок расположен на неподвижной оси, при нечётной кратности — на подвижной оси крюковой обоймы.
Разновидности полиспастов
Все полиспасты можно разделить на две категории:
силовые;
скоростные.
Исходя из названия определяется и основе назначение каждого вида. Первый самый распространённый и используется для поднятия грузов, в точности, каким и был изобретен. Скоростной вариант — это видоизменённая конструкция, где большие усилия направлены на увеличение скорости транспортировки. По этому принципу создаются канатные дороги на горнолыжных курортах.
Кроме этого различие заключается в количестве роликов и рабочих ветвей, а также прочими модификациями. К конструкции может быть подключен электрический привод и стоппер. Еще разница заключается в материала каната, ведь он может быть представлен в виде:
веревки;
металлического каната;
железной цепи;
электрического кабеля.
В строительной технике чаще всего используется второй вариант, из-за прочности материала. Веревочные канаты используются чаще всего в туризме, спасательных операциях и так далее. Использование железной цепи встретить можно очень редко, это узконаправленные разновидности для определенных работ.
Особенности силовых полиспастов
Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:
- грузоподъемность крана, где полиспасты устанавливаются;
- кратность устройства (общее число ветвей каната, удерживающих груз);
- КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.
На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:
- возможность повышения скорости вращения блоков;
- снижение износа каната;
- более симметричное расположение нагрузки.
Наиболее широко используют на практике следующие схемы полиспастов:
- сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
- сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.
Виды полиспастов
Силовыми механизмами называются системы, позволяющие экономить усилия на поднятие или перемещение груза за счет сокращения скорости его поднятия или перемещения, таким образом, сэкономленные усилия обратно пропорциональный затраченной скорости. Также существуют скоростные механизмы, рычагом в таких системах является веревка, но усилия направляются на скорость подъема груза, что очень актуально для гидравлических систем. Существуют следующие виды полиспастов:
- Одинарные силовые полиспасты, в таких системах груз необходимо подвесить к подвижному блоку, а рабочие ветви берут на себя тяговые усилия. При использовании силовых систем нужно учитывать необходимость наличия у барабана нарезки в одну сторону, так как один конец канта/цепи будет прикрепляться к нему, а второй — к неподвижному блоку или обойме крюка.
- Скоростные полиспасты, в таких системах груз необходимо подвесить к концу рабочей ветви, а усилия прикладываются в отношении подвижного блока.
- Сдвоенные силовые полиспасты, в таких системах груз оба конца веревки/цепи прикрепляться к барабану с нарезкой в две стороны. Уравнительный верхний блок выравнивает длину ветвей каната, в случае если они неровно вытянуты.
Общие сведения[править | править код]
Шлюпбалка с полиспастом для спуска на воду и подъёма шлюпок на бортОпределение сопротивлений в неподвижных блоках
Скорость каната при огибании неподвижного блока не меняется. При движении каната неподвижный блок приводится во вращение силами трения, возникающими между канатами и ручьём (канавкой) блока.При этом натяжение S2 сбегающей ветви каната будет больше натяжения S1 набегающей ветви на сопротивление жёсткости каната и сопротивление трения в подшипниках блока:
S2 = S1 + Wж + Wоп,
где:
- Wж — сопротивление жёсткости каната, приведённое к ободу блока;
- Wоп — сопротивление в подшипниках блока, приведённое к ободу блока.
В этой формуле не учтено дополнительное сопротивление трения каната о реборду блока в момент набегания и сбегания каната, возникающее при отклонении каната от плоскости блока.Вследствие жёсткости канат при набегании на блок не сразу входит в его ручей, а при сбегании не сразу приобретает прямолинейное положение.
3.2. Полиспасты
Скрыть рекламу в статье
Скрыть рекламу в статье
Полиспаст – это система подвижных и неподвижных блоков, огибаемых гибким тяговым элементом (канатом). Бывают полиспасты прямого действия (рис. 3.1 а), которые служат для выигрыша в силе, и обратного действия (рис. 3.1 б) – для выигрыша в скорости. По числу закреплений концов каната на барабане полиспасты прямого действия бывают одинарные (рис. 3.1 а) и сдвоенные (рис. 3.1 в).

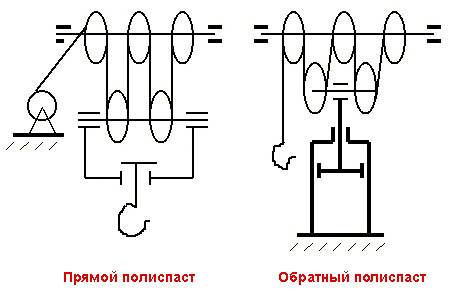

В ГПМ широкое применение нашли полиспасты прямого действия, где груз подвешен на i-ветвях гибкого элемента. Тяговое усилие, приложенное к свободному концу гибкого элемента, без учета сил сопротивления в блоках определяется:
, | (3.1) |
где G – масса груза поднимаемого груза, (грузоподъемность) кг;
g – ускорение свободного падения ( ≈ 10 м/с2);
gG – вес поднимаемого груза, Н;
i – кратность полиспаста;
Р и с. 3.1. Полипасты:
а – для выигрыша в силе; б – для выигрыша в скорости; в – сдвоенный полипаст; 1 – уравнительный блок.
При этом скорость vk каната и скорость vГ перемещения груза связаны зависимостью:
, | (3.2) |
Полиспаст обратного действия предназначен для выигрыша в скорости. В этом случае груз подвешен к свободному концу каната, тяговое усиление F приложено к оси подвижных блоков. Этот тип полиспастов применяют в гидравлических подъемниках, когда в результате проигрыша в силе стремятся уменьшить ход поршня.
Кратность полиспаста i при различных грузоподъемностях представлена в табл. 3.2.
При непосредственном подвешивании грузов к канату, а также в одинарных полиспастах прямого действия канат, перемещаясь на вращающемся барабане, создает изменяющиеся давления на его опоры. Это особенно нежелательно для механизмов, установленных на передвижных тележках, так как вызывает неравномерную нагрузку на колеса. Кроме того, при наматывании каната на барабан груз перемещается не строго вертикально, а получает горизонтальное движение, что обусловливает его раскачивание.
Таблица 3.2
Кратность полиспаста і при различных грузоподъемностях
Характер навивки каната на барабан | Тип полиспаста | і при грузоподъемности, т | |||
до 1 | 2-6 | 10-15 | 20-30 | ||
Непосредственно (например: мостовые краны, тали) | сдвоенный (простой) | 2 (1) | 2 (2) | 2-3 (—) | 3-4 (—) |
Через направляющий блок (например: стреловые краны) | простой (сдвоенный) | 1-2 (2) | 2-3 (2) | 3-4 (2-3) | 5-6 (—) |
Эти недостатки устраняются при использовании сдвоенного полиспаста (рис. 3.1, в). Для выравнивания натяжения обеих ветвей канат огибает уравнительный блок 1, который поворачивается только в момент, когда необходимо выровнить усилия в обеих ветвях каната.
Сдвоенный полиспаст следует рассматривать как два независимых одинарных полиспаста с нагрузкой gG/2 на каждый, считая, что уравнительный блок является как бы местом закрепления концов каната. Недостаток сдвоенного полиспаста – вдвое меньше выигрыш в силе натяжения каната, что отражается на размерах механизма и передаточном числе промежуточных передач. Поэтому сдвоенные полиспасты применяют главным образом в механизмах, установленных на передвижных тележках кранов, где канат поступает с полиспаста непосредственно на барабан.
Натяжение ветвей каната полиспаста, на которых подвешен груз, в момент подъема неодинаково из-за сопротивлений, возникающих в блоках полиспаста. При подъеме груза в случае применения одинарного полиспаста натяжение (Н) в последней ветви каната определяется:
, | (3.3) |
где сумма сопротивлений вращению блоков полиспаста, Н.
Если все блоки однотипны и КПД блока равен , можно записать
, | (3.4) |
, | (3.5) |
откуда
, | (3.6) |
При расчетах для кратности полиспаста i = 2…6 принимают = 0,96…0,98 (для подшипников качения), = 0,9…0,98 (для подшипников скольжения). При наличии отклоняющих блоков:
, | (3.7) |
где n – число отклоняющих блоков.
При сдвоенном полиспасте в уравнения (3.5) и (3.6) следует подставить G/2 вместо G, понимая по-прежнему под i кратность одинарного полиспаста с нагрузкой gG/2.
Другие статьи из раздела “3. Элементы и узлы механизмов подъема”: · 3.1. Грузозахватные органы. Крюки > · 3.2. Полиспасты· 3.3. Канаты· 3.4. Крепление каната. Крюковые подвески· 3.5. Блоки и барабаны· 3.6. Тормозные и остановочные устройства· 3.7. Электродвигатели, редукторы и соединительные элементы
Навигация: Начало | Другие книги | Отзывы:
Схема полиспаста
Схема простого полиспаста выглядит так:
Большой круг на рисунке изображает барабан привода. Маленькие круги – блоки системы. На левой схеме запасовка троса (веревки) такова: один конец фиксируется на неподвижном элементе, второй – на тяговом механизме (барабане привода). Правый вариант предусматривает крепление каната на приводе и к оси подвижного блока.

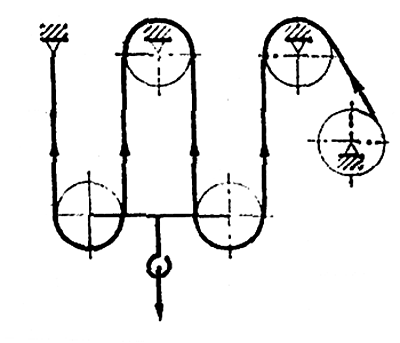

В более сложных схемах полиспастных систем участвуют три, четыре и больше подвижных и неподвижных элементов, последовательно обвитых канатом.
На рисунке схематически представлено сдвоенное устройство. Два его блока неподвижно зафиксированы к поверхности, два – движутся. В таком исполнении нагрузка на привод, оказывающий тяговое усилие на трос, приблизительно вчетверо ниже, чем необходимое усилие для подъема объекта напрямую двигателем. Такая разница примерна, так как не учитывает КПД механизма, показатель которого обычно колеблется от 93 до 97% и зависит от качества применяемых блоков и сложности схемы.
Назначение и применение полиспаста
В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.
Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.
Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.
Тема: Краны
Полиспаст. Назначение и устройство, виды, схема.
Привод грузоподъемного крана имеет свой предел. Вернее стоимость двигателя растет гораздо быстрее, чем вес груза, который он может поднять. Конечно, вам ничего не мешает поставить очень дорогой двигатель, но есть способ лучше — использование полиспаста.
По сути именно с полиспаста началось развитие ГПМ как сложных механизмов. В своей схеме полиспаст использует более древние изобретения, такие как блок и гибкое сочленение. Веревку вместо рычага начали использовать далеко не сразу.
В дальнейшем полиспаст начали использовать повсеместно. Ни одно парусное судно не обходится без такого простого, но незаменимого такелажа. Конечно, современная конструкция полиспаста сильно видоизменилась, но суть осталась та же.
Схема полиспаста

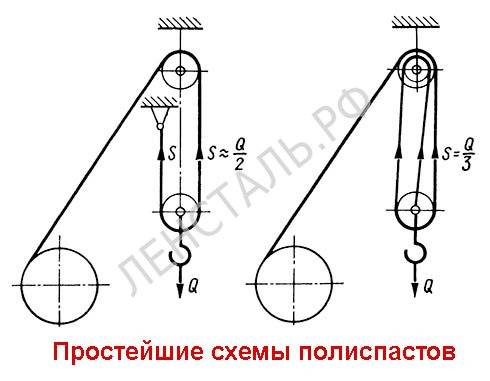

Вот простейшая схема полиспаста.
Кружки это блоки. Большой круг привод, а вернее барабан, грузоподъемного крана. Конец троса закреплен не на крюке крана, а на неподвижной относительно крана поверхности. Такой поверхностью может быть стрела крана или, если говорить про башенные краны, каретка. Нижний блок никак не закреплен на кране и является подвижным относительно него. Это две простейшие схемы устройства полиспаста.
Какие же нагрузки возникают в этом случае?
Расчет полиспаста
Вернее будет спросить, как изменится нагрузка на двигатель и на сам канат. В нашем случае она уменьшится в два раза. Конечно, можно приводить формулы и школьные примеры известные еще со времен Архимеда, но можете поверить на слово. Но это относительно простой пример. Как произвести расчет полиспаста более сложного я расскажу в другой статье. А теперь рассмотрим какие-же бывают полиспасты.
Устройство и виды полиспастов
Для начала стоит отметить, что все полиспасты делятся на два вида:
- силовой полиспаст
- скоростной полиспаст
Конечно, нам как практикам более интересен силовой полиспаст, но стоит понять устройство и другого вида полиспаста.
В примере выше представлено устройство именно силового полиспаста. В нем усилие сокращается в два раза, но и присутствует существенный недостаток. Внимательно посмотрите на рисунок. Скорость изменения положения груза будет в два раза ниже, чем скорость «намота» троса на бобину двигателя.
Скоростной полиспаст представляет собой обратную картину. Просто представьте, что двигатель и крюк поменяли местами. Скорость относительно базового безблочного варианта возрастет в два раза. Но усилие необходимое чтобы поднять груз тоже вырастет.
Кратность полиспаста
Усложняем схему. Никто нам не мешает использовать не два блока, а три, четыре и более.
На рисунке представлен сдвоенный полиспаст. Нагрузка на двигатель снижена примерно в четыре раза. «Примерно» потому что часть усилия мы теряем на трение каната о блок. КПД блока обычно составляет 0,97.
Кратностью полиспаста называется как раз отношение усилий троса на барабане и около груза. В примере выше кратность полиспаста равна четырем.
Назначение и применение полиспаста
В современном строительстве полиспасты применяются очень широко. Крюки крана сложной конструкции со щеками сразу рассчитаны на них.
Конструкция полиспаста может быть заблокирована, если в ней нет необходимости. Применение полиспаста как самостоятельного ГПМ ограничено только одним фактором — отсутствие тормоза, жизненно необходимого в грузоподъемных машинах.
Множество специализированных фирм занимается продажей полиспастов. Прежде чем купить полиспаст убедитесь в правильности подобранных характеристик под ваши нужды и если возникают сомнения — обратитесь к профессионалам.
Тема: Краны
Назначение и применение полиспаста
Грузоподъемные механизмы конструктивно отталкиваются от правила рычага и силы трения, чтобы увеличить силу или скорость подъема объекта. Два ключевых элемента устройства полиспаста составляют основу работы данного механизма:
- Неподвижный шкив является элементом, который прикрепляется к технике или иному крепкому статичному элементу. Он выполняет функцию распределения давления между элементами конструкции.
- Подвижный шкив, присоединяясь к грузу при помощи оснащенного крюка, должен выдержать максимально возможное давление и поддержать работоспособность механизма.
Тросы соединяют элементы конструкции. Неподвижный шкив состоит из роликов, по каждому из которых проводится цепь или канат, что позволяет сократить давление на каждый ролик путем увеличения количества рабочих ветвей, таким образом для подъема тяжелого груза нужно рассчитать и организовать подходящее количество роликов.
- Полиспаст на кране подъемном используется с усиленными силовыми показателями, его также применяют на такелажных приспособлениях, на малых судах. Подвесные конструкции, в которых натягиваются подвесные силовые линии, машины, переправы, перила, подъемные конструкции в спорте уже много лет практикуют использование полиспастов для облегчения работы.
- Полиспасты с усиленными скоростными показателями применяются гидравлических и пневматических системах подъема.
- Когда нужно поднять или спустить тяжелые объекты необходим механизм, который способен поддержать постоянное давление на опорах мостового, козлового и консольного кранов, активно применяется сдвоенный грузоподъемный механизм.
Одной из главных характеристик подобного механизма по праву считается его кратность. Данная характеристика этого устройства рассчитывается следующим образом:
- скорость, с которой движется подвижная ветвь механизма ÷ скорость, с которой поднимается груз;
- число ветвей троса с подвешенным грузом ÷ число ветвей троса, присоединенных к барабану.
При подобном расчете мы определяем мы можем определить коэффициент выигранной силы или скорости по итогу использования данного механизма. Изменить кратность полиспаста можно, добавляя или удаляя дополнительные шкивы системы, соблюдая следующие условия:
- Если дополнительные шкивы суммарно составили нечетное количество, их нужно прикрепить конец троса на неподвижном шкиве.
- Если дополнительные шкива суммарно составили четное количество, их нужно прикрепить конец троса на крюковую обойму.
Устройство
Эксплуатационные характеристики полиспастов и их выбор
На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:
- Грузоподъёмность основного механизма, в составе которого работают данные узлы.
- Количество обводных блоков: с ростом их числа потери на трение возрастают.
- Углы отклонения канатов от средней плоскости барабана.
- Диаметры блоков.
- Диаметр каната/высота цепи.
- Материал каната.
- Характер опор (в подшипниках качения или скольжения).
- Условия смазки всех осей полиспаста.
- Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).
Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:
- При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
- При редкой смазке – 0,95…0,60;
- При периодической смазке — 0,96…0,67;
- При автоматической смазке – 0,97…0,74.
Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:
- При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
- При нормальных рабочих температурах и смазке – 1,0…0,92.
Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.
Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.
ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.
Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.
Основы построения полиспастов
Если закрепить веревку (трос) на грузе, перекинуть её через блок, закрепленный на станции (далее стационарный или неподвижный блок) и потянуть вниз, то для поднятия груза необходимо приложить усилие равное массе груза. Выигрыша в усилии нет Для того чтобы поднять груз на 1 метр необходимо протянуть через блок 1 метр веревки.
Это так называемая схема 1:1
Веревка (трос) закреплена на станции и пропущена через блок на грузе. При такой схеме для поднятия груза необходимо усилие в 2 раза меньше чем его масса. Выигрыш в усилии 2:1. Ролик движется вместе с грузом вверх. Для того чтобы поднять груз на 1 метр необходимо протянуть через ролик 2 метра веревки.
Это схема самого простого полиспаста 2:1
Рисунки №№ 1 и 2 иллюстрируют следующие Основные Правила Полиспастов:
Правило №1.
Выигрыш в усилии дают только ДВИЖУЩИЕСЯ ролики, закрепленные непосредственно на грузе или на веревке идущей от груза. СТАЦИОНАРНЫЕ ролики служат лишь для изменения направления движения веревки и ВЫИГРЫША В УСИЛИИ НЕ ДАЮТ.
Правило №2.
Во сколько раз выигрываем в усилии – во столько же раз проигрываем в расстоянии. Например: если в показанном на рис. 2 полиспасте 2:1 на каждый метр подъема груза вверх надо протянуть через систему 2 метра веревки, то в полиспасте 6:1 – соответственно 6 метров. Практический вывод – чем «сильнее» полиспаст – тем медленнее поднимается груз.
Продолжая добавлять стационарные ролики на станцию и подвижные ролики на груз, мы получим так называемые простые полиспасты разных усилий:
Примеры простых полиспастов Рис. 3, 4.
Правило № 3

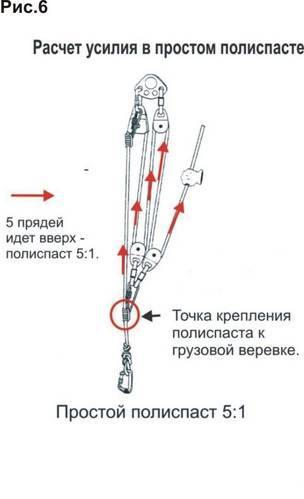

Расчет теоретического выигрыша в усилии в простых полиспастах. Здесь все достаточно просто и наглядно.
Если необходимо определить ТВ уже готового полиспаста, То нужно посчитать количество прядей веревки, идущих от груза вверх. Если подвижные ролики закреплены не на самом грузе, а на веревке, идущей от груза (как на рис. 6) – то пряди считаются от точки закрепления роликов. Рисунки 5, 6.
Полужирное начертание
Особенности силовых полиспастов
Ключевой характеристикой подобных систем остается максимальна нагрузка, которая может быть развита. В общем случае, она зависит от следующих факторов:
- грузоподъемность крана, где полиспасты устанавливаются;
- кратность устройства (общее число ветвей каната, удерживающих груз);
- КПД блока, который определяют потери на преодоление силы трения, а также зависящие от жесткости цепи либо каната.
На механизме по подъему и передвижению груза может быть одновременно установлено несколько полиспастов, то позволяет равномерно распределить нагрузку и уменьшить толщину веревки либо каната. Одновременно одинарные полиспасты наиболее просты технически (у них один конец закреплен, а второй находится на барабане). Одновременно у последних очень ограничен угол отклонения из-за риска схода подъемного каната с блока. Вместе с этим наличие дополнительного блока усложняет и удорожает всю систему, но дает сразу несколько преимуществ:
- возможность повышения скорости вращения блоков;
- снижение износа каната;
- более симметричное расположение нагрузки.
Наиболее широко используют на практике следующие схемы полиспастов:
- сдвоенные трехкратные с наличием в схеме расположения двух обводных и трех рабочих блоков;
- сдвоенные трехкратные, имеющие уравнительную траверсу, которая позволит использовать грузоподъемную технику в тяжелых условиях.
Особенности выбора полиспаста
В идеальном случае, для каждого грузоподъемного механизма подобная система должна проектироваться индивидуально. При этом учитывают следующие факторы:
- общая грузоподъемность механизма;
- число обводных блоков, влияющих на итоговые потери на постоянное трение (зависят от типа опорных подшипников, способе смазки);
- диаметры отдельных элементов полиспаста;
- углы допустимого возможного отклонения от плоскости обводных барабанов;
- материал изготовления грузоподъемного каната;
- характер и вид опор, способы смазки для снижения трения осей;
- скорость движения подвижных блоков.
На практике обычно используют типовые решения, что позволяет сэкономить время на производстве, проектировании подобных систем, их сертификации. Дополнительно они обходятся значительно дешевле для конечного покупателя.
Эксплуатационные характеристики полиспастов и их выбор
На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:
- Грузоподъёмность основного механизма, в составе которого работают данные узлы.
- Количество обводных блоков: с ростом их числа потери на трение возрастают.
- Углы отклонения канатов от средней плоскости барабана.
- Диаметры блоков.
- Диаметр каната/высота цепи.
- Материал каната.
- Характер опор (в подшипниках качения или скольжения).
- Условия смазки всех осей полиспаста.
- Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).
Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:
- При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
- При редкой смазке – 0,95…0,60;
- При периодической смазке — 0,96…0,67;
- При автоматической смазке – 0,97…0,74.
Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:
- При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
- При нормальных рабочих температурах и смазке – 1,0…0,92.
Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение. Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки. Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.
Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,50 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…20.
ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.
Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.
Что такое полиспаст, зачем он нужен и где применяется?
Стационарно подъемники применяются на складах и в производственных помещениях, в которых необходимо поднимать разные тяжести. Переносные блочные системы используются в строительстве, логистике, для спасательных работ.
Устройство и принцип работы
Полиспаст позволяет поднимать тяжесть, используя меньшее усилие человека. Принцип похож на действие рычага для подъема груза, только вместо рычага используется трос.

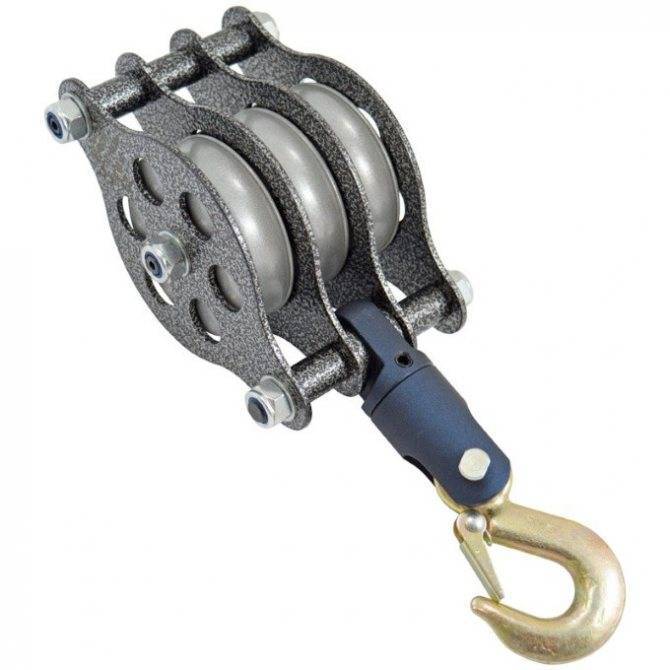

Конструктивно, самый простой полиспаст являет собой 1 блок и веревку. Ролик закрепляется над грузом (на потолке, балке, или перемещаемой специальной опоре). Один конец веревки с крюком спускается к грузу. Второй конец веревки человек держит в руках и тянет за него, поднимая тяжесть.
На выигрыш в силе влияют такие факторы:
- Количество роликов.
- Длина веревки.
1 блок увеличивает силу примерно в 2 раза (примерно — потому что какие-то потери спишутся из-за силы трения). То есть если человек без подъемника сможет поднять 30 кг на высоту 1 метр, то с полиспастом — это будут уже 60 кг. Если роликов будет больше — то и вес можно будет поднимать больший.
Что касается длины веревки: чем она длиннее, тем больше вес сможет поднять человек, но и тем больше времени на это придется тратить.
