Шпильковёрт. Простое решение сложной задачи

Шпильковерт с гаечным зажимом и упором

Данный инструмент достаточно прост по конструкции, поэтому его зачастую изготавливают в кустарных условиях. Основу шпильковерта составляет корпус с рукоятками, в нижней части которого располагается гайка, а в верхней предусмотрена резьба под ввинчивание воротка. В корпусе напротив гайки высверлено отверстие с резьбой под болт или винт, которым гайка фиксируется от проворачивания.

Работает такой инструмент просто. В корпус устанавливается и фиксируется болтом гайка необходимого размера, инструмент гайкой наворачивается на шпильку, затем в корпус вворачивается вороток, он упирается в торец шпильки и заклинивается. Теперь корпус проворачивается против часовой стрелки, и шпилька, зафиксированная гайкой и воротком, выворачивается.

Данный инструмент используется, как правильно, только для выворачивания шпилек. Он, несмотря на простоту конструкции, требует выполнения большого числа операций для работы с одной шпилькой, поэтому не всегда бывает удобен. Сегодня ключи для шпилек такой или схожей конструкции используются редко, они вытеснены более простыми и удобными роликовыми и эксцентриковыми шпильковертами.

Делим имеющуюся информацию «пополам»

Такой метод представляет собой замечательную стратегию поиска, предполагающую, что уже имеющаяся у нас информация не дает нам единственно правильного варианта решения.

Пример – авария водопровода. Если в нашей квартире нет воды, мы не знаем, на каком участке между коммунальной системой и нашим краном случился засор. Как определить это место? Конечно же, исследовав всю нашу «трубу». Чтобы понять место засора, «трубу» нужно просверлить. А где это сделать эффективнее всего? Да где-то посерединке! Начать работу стоит в середине всех проложенных в квартире неработающих коммуникаций и затем разбивать проверенные участки пополам. Так мы в итоге найдем проблемное место быстрее всего.

Сравнение конкурентов

Чтобы понять – что лучше, какой метиз нужно использовать в конкретной ситуации, необходимо разобраться во всех различиях, преимуществах и недостатках. Размеры деталей, частоту разборки/сборки конструкций тоже рекомендуется учитывать.

Ключевые характеристики

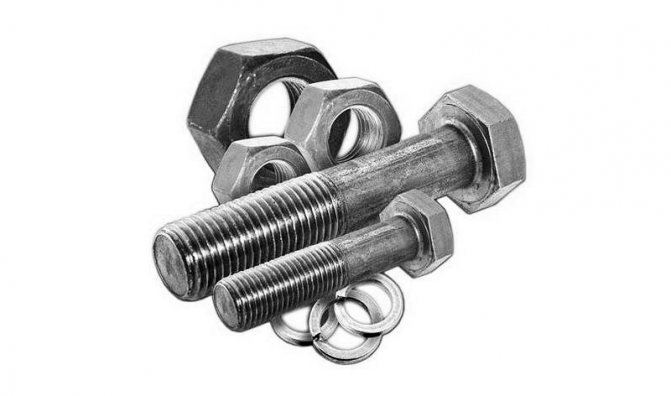

Болт – универсальный крепеж в виде стержня с наружной резьбой, принципиально отличается от конкурента граненой головкой.

Шпилька – это цилиндрический стержень, который с обоих концов или по всей длине имеет наружную резьбу. Ее применяют там, где невозможно использовать болтовое соединение – слишком широкие детали, нет места для головки болта или там, где необходимо получить компактное соединение. Шпильку используют и в том случае, если надо соединить детали так, чтобы между ними оставалось пространство.

Преимущества

У каждого типа крепежа есть преимущества и предпочтительные варианты применения.

Преимущества болтового соединения следующие:

  1. Разъемность, возможность многократной сборки/разборки.
  2. Простота, точность в изготовлении, большое разнообразие метизов – от общего назначения до специализированного.
  3. Небольшие усилия при соединении болта с гайкой дают прочную затяжку элементов, которая может сравниться со сваркой по надежности и сроку службы.
  4. Болтовое соединение используют при сравнительно небольшой толщине соединяемых деталей, или когда материал детали недостаточно прочный для резьбы.
  5. При самых разных вариантах расположении деталей сборка не составит труда.

Невысокая стоимость в совокупности с эффективным и надежным креплением делает болт востребованным вариантом крепежа.

Одно из главных преимуществ болтового соединения – нет необходимости в резьбе на соединяемых деталях.

Плюсы соединений шпильками:

  1. Этот крепеж незаменим там, где корпус деталей крупный, а сквозное отверстие для болта невозможно сделать.
  2. Элемент востребован, если для всей конструкции существуют ограничения по весу.
  3. Допустимо применение, если необходима частая сборка/разборка конструкции.
  4. Ее используют вместо винтов, когда прочность материала всей детали с резьбой недостаточна. Пример – алюминиевые сплавы.
  5. Легко устанавливается в труднодоступных местах.

Напряжение при затяжке крепежа распределяется более равномерно по сравнению с болтовым.

Недостатки

Помимо преимуществ, нужно учитывать и недостатки крепежных элементов.

Болты имеют следующие минусы:

  1. Обычно необходимо использовать сразу несколько штук, что значительно утяжеляет конструкцию.
  2. При затяжке в месте стыковки головки со стержнем возникает усиленное напряжение.
  3. Так как для крепления необходим идеальный тандем из болта и гайки, а также возможно применение третьего элемента – шайбы, то требуется корректный выбор метизов. При неправильном подборе крепежных элементов стыковка и крепление деталей становится невозможным. Но если фиксация деталей удается, то неидеальные размеры приводят к раннему выходу из строя всей конструкции.

  • могут гнуться, а значит, терять прочность;
  • срывается резьба от сверхбольших нагрузок, например, на колесных деталях автомобиля.

В обоих случаях необходимо срочно заменить поврежденные элементы на новые.

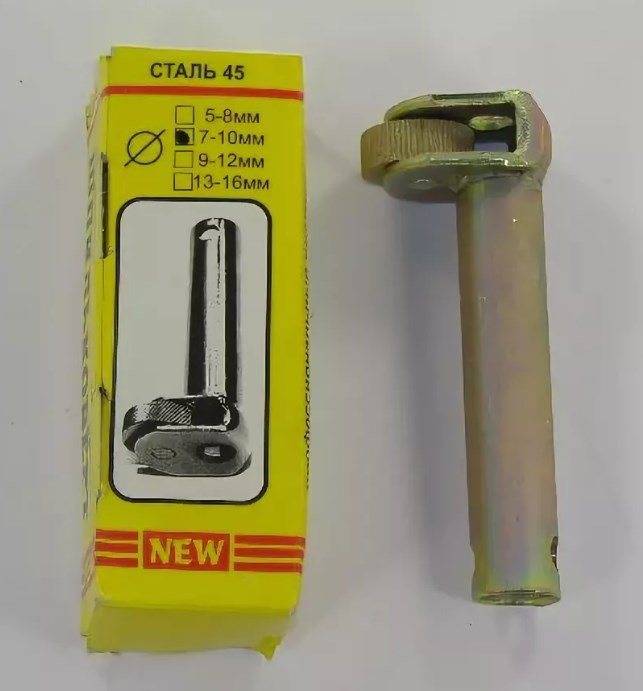

Эксцентриковый шпильковерт

Инструмент данного типа также очень прост, при этом он более универсален, чем роликовый. Конструктивно данный эксцентриковый шпильковерт очень прост: его основу составляет корпус с одним или двумя отверстиями под шпильки, на котором располагается шарнирный эксцентрик — металлический диск с рифленым ребром и возможностью подвода к отверстиям. Также на корпусе располагается вороток или квадрат для установки воротка, трещотки или иного приспособления.

Работает эксцентриковый шпильковерт просто: инструмент надевается на шпильку, диск подводится к шпильке, и весь инструмент проворачивается — при повороте эксцентрик упирается в шпильку, заклинивает ее и позволяет передать на нее необходимое для ввертывания/выворачивания усилие.

Сегодня выпускаются эксцентриковые шпильковерты двух типов:

  • Универсальные — с одним или двумя отверстиями, позволяющими использовать инструмент для работы с различными по диаметру шпильками;
  • Под размер — с одним отверстием для работы со шпильками одного диаметра.

Следует заметить, что существуют инструменты, сочетающие в себе конструктивные особенности эксцентриковых и роликовых шпильковертов. В таком инструменте предусмотрено три малых эксцентрика, охватывающих шпильку, при повороте инструмента эксцентрики заклинивают шпильку в трех точках, обеспечивая максимальный прижим и передачу большого усилия.

Цена на шпильковёрты

Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров. Тем более что найти и купить шпильковёрт сегодня не представляет особого труда — эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны — для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей. Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя. В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.

Инструменты

При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.

Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.

Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.

Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.

Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.

Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.

Всем привет!

В начале года у нас был «сезон замены ШРУСов», «гранаты» летели одна за другой. У меня, родственников и знакомых. Все эти старые запчасти лежали в металлоломе, ждали своей очереди.

Преимущество использования шпильковёртов

Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:

  • с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
  • остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
  • минимум затрат времени на работу;
  • изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
  • в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.

https://youtube.com/watch?v=7SXFwJO6NkU%3F

Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля. А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое. Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.

Как сделать своими руками

Некоторые предпочитают альтернативный вариант, такой как сделать зарядку из солнечной батареи самостоятельно, тем более что это не так сложно, не затратно и интересно.

Инструменты

Чтобы сделать зарядное устройство на солнечных батареях своими руками, понадобятся инструменты:

  • пинцет;
  • плоскогубцы;
  • клеевой пистолет;
  • паяльная лампа;
  • нож.

Материалы

А также приготовьте следующие материалы:

  • панель солнечной батареи на 5 В или больше;
  • литий-ионный аккумулятор на 3,7 В;
  • схема контроля заряда аккумулятора;
  • повышающая схема постоянного тока (USB);
  • два разъёма 2,5 мм – один с креплением к панели, второй с проводом;
  • диод 1N4001;
  • провод.

И вспомогательные материалы для конструкции: изоляционная лента, термоусадочные трубки (желательно), двухсторонняя пенолента, припой, коробка (жестяная или любая подходящая).

Этапы работы

Приготовив всё необходимое, можно начинать изготавливать зарядное устройство на солнечной батарее своими руками.

Этапы изготовления следующие:

  1. Присоединение провода.
  2. Подготовка отверстий для разъёмов в корпусе.
  3. Подключение контроллера заряда.
  4. Подключение аккумулятора и USB схемы.
  5. Тщательная изоляция проводов.
  6. Размещение электронных компонентов в корпусе.

Если вы сделали зарядное от солнечной батареи своими руками, вы знаете, что заряжается оно также от солнечного света или через мини порт USB. В процессе зарядки светодиод должен гореть красным цветом, по окончании – синим.

Теперь вы можете не только выбрать оптимальный вариант зарядки, но и знаете, как из солнечной батареи сделать зарядное устройство, которое поможет вам сэкономить электричество и не остаться без связи и прочих удобства современной техники в экстремальных ситуациях, да и просто на отдыхе.

Как сделать шпильковерт своими руками?

Загрузка…

Вопрос знатокам: 2109 как выкрутить шпильку натяжителя ремня грм, если резьба на ней сорвана ??без сварки .

Лучшие ответы

есть такая фигня, называется шпильковывёртыватель, как раз для таких случаев.

Газовым ключом 1-2 номера. У меня шпильковёрты для этих целей.

Продаются специальные съёмники для выворачивания таких шпилек

сверлиш оттверстие, потом забиваеш потихоньку трёхгранный напильник и плоскогубцами или ключём помоему на 8 или другим откручиваеш, если шпилька под лицо обломана, а так две гайки и откручиваеш, ВСЁ вас учить надо

Есть такой специальный инструмент шпильковерт

Резьба сорвана на головке, а не на шпильке. Снимай голову и рассверливай на 12 мм

Вторую гайку наворачиваешь, за первую откручиваешь. Если резьбе кирдык, то продается ремшпилька. Да, не забудь, ключ есть для ролика, вот им и страхуешь.

Есть специальные шпильковёрты, одеваеш на шпильку и крутиш ключём за счёт конуса зажимаеться шпилька и выкручиваеться, что бы закрутить, шпильковёрт одевают другой стороной. Есть несколько разновидностей шпильковёртов, спроси в автомагазине.

если болт, шпилька и тому подобное не откручиваются от срока давности, то есть такая дедовская хитрость (если конечно нет под руками спец инструмента). по шпильке окуратно наносим удар молотком (удар должен быть сильным) если все сделано правильно, то шпилька должна отвернутся без усилия плоскогубцами.

Без спец инструмента, никак. А с ним, если повезёт. Приваривать гайку или высверливать. Чуда не произойдёт. Есть люди, которые для ремонта авто пользуются унитазными газовыми ключами. Карбюратор ремонтируют строительным мастерком. Мобильные телефоны ножиком. Результат всегда один и тот же. Ну ты понял…

Напильником сделай 2 грани напротив если нет маленького газового ключа подкладывай под газовый ключ плоский напильник нормальный метод всегда помогал

Установка шпильки и инструмент для шпилек

Шпильки очень часто используются для того, чтобы осуществить крепеж деталей. Подобные устройства не имеют специальных рабочих граней, и по этой этому для работы с ними нельзя использовать обычный слесарно-монтажный инструмент. Поэтому, используются специальный инструмент, который называется — «шпильковерт».

Простейшим шпильковертом является пара гаек, посаженных «на трение». Однако это, конечно, не профессиональный ручной инструмент . Мало того, что на их наворачивание и отворачивание уходит довольно много времени, но они еще и деформируют резьбу. При приложении больших моментов такая деформация часто настолько велика, что шпилька требует замены.

Альтернативой является применение специально разработанных для этой операции инструментов. Наиболее распространенные из них рассчитаны на захват той части шпильки, которая не имеет резьбы. При этом поверхность шпильки в некоторой степени деформируется, но рабочие свойства шпильки не страдают.

Бывает:

  1. Рычажный;
  2. С эксцентриком;
  3. Роликовый.

Рычажный

При наличии свободного доступа к шпильке сбоку он достаточно удобен. Такие модели выпускаются только немногими производителями.

С эксцентриком

Более универсальный и более распространенный тип шпильковертов. Две модели такой модели показаны на рисунках:

Принцип действия похож на принцип действия предшествующей модели: шпилька зажимается в отверстии шпильковерта эксцентриком с насечкой. Разница в том, что рабочим инструментом служит не рычаг, а шестигранник, в некоторых случаях даже можно использовать торцовый ключ.

Первая модель имеет два отверстия для шпилек разного диаметра и может работать со шпильками разного диаметра.

Вторая модель имеет только одно отверстие и может применяться с ограниченными диаметрами шпилек. Аналогичные модели предлагают практически все производители качественного инструмента.

Если эти модели и различаются, то только диапазонами размеров шпилек, с которыми они могут работать.

Эксцентрики могут поставляться как запасные части — на них приходятся высокие нагрузки и насечка на их поверхности должна быть достаточно острой.

Роликовый

Основным недостатком является то, что они рассчитаны на использование в качестве рабочей поверхности свободной от резьбы части шпильки. Резьбу же они заминают. В некоторых случаях это делает их применение нежелательным или просто невозможным.

Разрезные втулки

По высоте втулка разделена на две части. В нижней расширяющейся части сделаны четыре разреза и нарезана резьба, соответствующая резьбе на шпильке. Здесь требуются соответствия не только по диаметру, но и по шагу резьбы. В верхней части втулки нарезана резьба под крепежный болт и сделана выборка для фиксации хомута.

Цилиндрический хомут в нижней своей части представляет собой полый цилиндр с внутренним выступом под вышеупомянутую выборку. В верхней части он имеет шестигранный профиль, внутри которого проходит крепежный болт. При использовании разрезной втулки она сначала навинчивается на шпильку своей разрезной частью.

Затем на втулку сверху надевается хомут, выступом по выборке втулки. Заворачивая крепежный болт, хомут надвигают на коническую нижнюю часть с четырьмя разрезами, сжимая ее и заклинивая на резьбе шпильки. Затем хомут выворачивается вместе с втулкой, надетой на шпильку. Для этого используется шестигранный профиль в верхней части хомута.

После того, как шпилька вывернута, отворачивается крепежный болт и шпилька высвобождается.

Разрезные втулки могут использоваться и для заворачивания шпилек. Существуют также разрезные втулки, в которых резьба под шпильку заменена накаткой. Они применяются для выворачивания (или заворачивания) шпилек, имеющих резьбу только с одной стороны.

Как выбрать шпильковерт

При выборе шпильковерта необходимо учитывать характер работ, которые будут выполняться этим инструментом, и их периодичность.

Для использования в условиях гаража, когда шпильки приходится вывертывать лишь время от времени, лучшим решением станет универсальный шпильковерт эксцентрикового типа. Такой инструмент позволит работать со шпильками различных размеров (с его помощью можно вывернуть и ввернуть шпильки практически всех двигателей — от двухтактников мотороллеров до среднетоннажных грузовиков, также можно выполнять ремонт других агрегатов со шпильками), он надежен и прост в эксплуатации, и имеет доступную цену. Также можно приобрести и цанговый шпильковерт, однако он не всегда обеспечивает необходимую степень фиксации и не может работать со шпильками большого диаметра.

Для профессионального применения в автомастерских лучшим выбором станут наборы шпильковертов роликового или эксцентрикового типа. Наличие инструмента под определенный размер шпилек значительно повышает качество и скорость работ, а затраты на него окупаются в короткие сроки. Хотя и в этом случае будет не лишним иметь универсальный эксцентриковый инструмент — с его помощью можно быстро выполнять несложные работы.

При правильном подборе шпильковерта вы обеспечите себя надежным инструментом, который поможет решить самые сложные задачи по обслуживанию и ремонту транспортных средств.

Инструменты

При монтаже различного оборудования, шкафов, хомутов и так далее, применяются шпильки с резьбой. Одно дело если эти шпильки имеют внутри шестигранник под ключ, но если его нет, то приходиться использовать шпильковёрты.

Шпильковёрты рассчитаны под определённый диаметр резьбы: 6, 8, 10, 12, 14. Это довольно сложное приспособление, которое имеет корпус, в виде цилиндра, с гранями для ключа на конце, а внутри находятся ролики, в виде шпилек. При повороте ролики плотно прижимаются к резьбе шпильки и удерживают её при закручивании или откручивании.

Такие приспособления используются и когда обламывается болт и осталось кусок резьбы. Но стоят они не дёшево. Хоть это и вроде универсальный инструмент. Но для различной толщины резьбы, он должен быть соответствующего диаметра.

Не всегда под рукой имеется такой инструмент, поэтому многие закручивают шпильки подручными средствами, пассатижами или двумя гайками, в лучшем случае муфтами. Однако если в муфту вкрутить небольшой по длине болт, то шпилька ввёрнутая в муфту, зафиксируется встречным винтом и её можно будет не только закрутить, но и открутить.

Кроме того при закручивании и откручивании, лучше применять электродрель с соответствующими битами. Вкручивание происходит довольно не сложно, так как предварительно закрученный в резьбовую муфту болт, не только не даёт глубоко вкрутиться шпильке, но и фиксирует ей. Поэтому при необходимости вывернуть шпильку, он её удерживает.

Если же нужно снять муфту, то достаточно придержать муфту гаечным ключом или пассатижами и она скрутиться со шпильки.

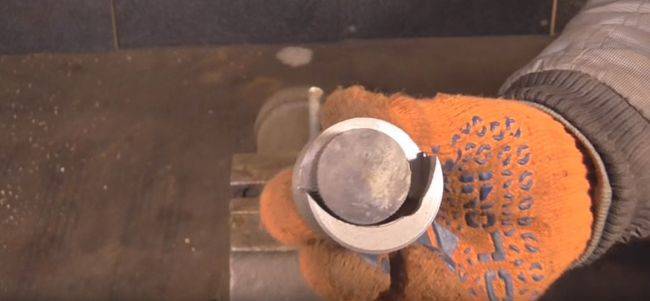

Всем доброго времени. В данной статье речь пойдёт о таком инструменте как шпильковёрт. Многие сталкивались с такой задачей как выкручивание шпильки. Обычно многие делают это с помощью двух гаек, но бывает и такое что резьба на шпильки сорвана, и в таких случаях тоже есть выход, можно например приварить гайку. Но на всё это уходит время, а с помощью такого инструмента это делается в разы проще и быстрее. Вот герой нашей статьи и решил сделать себе такой инструмент. И для этого он взял кусок кругляка и для начала обработал его на токарном станке до нужных размеров (Диаметр 30 мм., длина 40 мм.)

Затем в этих местах сделает отверстия. А так как отверстия должны быть не в центре автор под заготовку с одной из сторон сделает подложки.

После того, как было сделано одно отверстие, автор решил сделать ещё два, отверстия. Одно на 10 мм., второе на 8 мм.

Так же сделал подложки и приступил к обработке.

Получилась вот такая заготовка второй детали.

Соединил её с первой деталью, и проворачивая вторую деталь в первой, сделал отметку. По которой в дальнейшем он произведёт проточку первой детали таким образом.

Всем большое спасибо! И до новой встречи.

Видео изготовления:

Нагрузки

Для определения пределов нагрузки, производителями используется такой показатель как ПДН, который расшифровывается, как «предельная допустимая нагрузка». Что это значит? Дело в том, что некоторым приспособлениям проходится работать в условиях, которые могут повредить изделие. Показатель ПДН определяет максимальную нагрузку, которую может получить продукт. Нагрузка свыше установленного показателя приводит к поломке. Впрочем, производитель устанавливает ПДН с запасом.

В качестве примера рассмотрим 10-миллиметровую шпильку. Эту комплектующую часто используют при ремонте автотранспорта. Шпильковерт способен работать лишь при 33 Нм. Выше этого значения высока вероятность поломки.

Главная задача подобного рода оборудования – надежно закрепиться на шпильке. Но со временем, конструкция изделий стала меняться, начали появляться новые виды.

  1. Роликовый. Простые и надежные приспособления. Внутри корпуса расположены ролики, за счет которых осуществляется основная работа. Для работы необходимо надеть цилиндр и начать прокручивать его. Используется с накидным ключом, под который с задней стороны расположено специальное отверстие в виде квадрата. Как только начинается прокручивание, ролики обхватывают шпильку и зацикливаются на ней. Далее все просто, пользователь проворачивает инструмент в нужную сторону. Простота приспособления, к сожалению, реализуется только с определенными размерами шпилек (М10). Чем дороже модель, тем качественнее материалы используются в процессе ее создания.
  2. Цанговый. Изделие нельзя назвать действительно универсальным. По сути, оно любительское. Причина кроется в его неспособности работать с плотнозасевшими шпильками. Высокие нагрузки для него противопоказаны. Из названия ясно, что в основе продукта лежит использование технологии цанг, которая используется в зажимных патронах дрелей и шуруповертов. Корпус снабжен специальными кулачками, которые при прокручивании зажимают шпильку. Впрочем, есть положительная сторона, за которую любят рассматриваемый инструмент. У него нет привязки к определенному размеру шпильки. Он способен работать с любой ее разновидностью.
  3. Эксцентриковый. Частично похож на роликовый. Ролик в нем заменен на шарнирный эксцентрик или просто диск. Именно с его помощью осуществляется крепление к шпильке. Сверху от него находится шестигранное отверстие под гаечный ключ. Изделие может быть универсальным в руках умелого мастера. Встречается в разборном и неразборном виде. Главное отличие отечественного варианта от зарубежного заключается в прижимании диска. Он приживается поворотом корпуса.
  4. Ключ-шпильковерт. Частично напоминает предыдущий продукт. Главное отличие заключается в удлиненном корпусе. Шпилька зажимается колесиком и прокручивается в нужную сторону.
  5. С гаечным зажимом. В магазине такого не встретишь, их не выпускают. Тем не менее, некоторые умельцы мастерят такое приспособление у себя дома. Конструкцию подразумевает наличие рукояти и гайки-фиксатора шпильки. Корпус обязательно должен иметь нарезное отверстие под болт. Гайка выступает фиксирующем элементом изделия. В зависимости от диаметра шпильки подбирается соответствующая гайка и заменяется в рассматриваемом механизме. Для кустарного, домашнего изобретения осуществляет деятельность совсем недурно.
  6. Шпильковерт-экстрактор. Иногда шпильки ломаются внутри. То есть их невозможно удалить. Устраняет поврежденные шпильки, путем зацикливания рабочей части инструмента в заранее просверленном отверстии по центру шпильки. Фиксация может осуществляться по-разному: клиновидные экстракторы обычно забивают, а вот винтовые завинчивают.

Шпильковёрт. Простое решение сложной задачи

В специализированных автомастерских, на производстве, в строительстве — везде, где приходится часто работать со шпильками, применяется шпильковёрт.

Опытным мастерам, знающих своё дело, нет необходимости объяснять его назначение. Да и название говорит само за себя.

Однако многим могут быть неясны особенности конструкции инструмента, его внешний вид, как он работает и сколько приблизительно стоит.

Конструктивные особенности шпильковёрта, принцип работы

Наиболее известная конструкция этого инструмента состоит из корпуса, в котором расположены три ролика.

Благодаря сложной внутренней поверхности корпуса при вращении ролики крепко зажимают шпильку, обеспечивая её выворачивание даже в сложных случаях (крепёж автомобильных коллекторов, элементов глушителя и другие места, где резьба шпилек «прикипает» к отверстию детали, в которую они закручены).

С обратной стороны корпус, как правило, имеет квадратное отверстие под стандартный размер трещоток (воротков), а также шестигранную форму наружной поверхности, для удержания гаечным ключом.

Кроме того, встречаются конструкции, принципиальное устройство которых похоже на привычный трёхкулачковый (цанговый) патрон. Губки патрона при вращении также обеспечивают надёжное удержание шпильки, что даёт возможность вывернуть или закрутить её с минимальными усилиями.

Такой инструмент более универсальный, поскольку предполагается возможность работы со шпильками разных диаметров.

Если использование будет частым, то имеет смысл приобретать не один шпильковёрт, а набор для различных диаметров шпилек. Вращение может осуществляться как вручную, так и при помощи различного электроинструмента — шуруповёртов, пневматических гайковёртов или дрелей.

После того, как шпилька благополучно выкручена, шпильковёрт, поворачиваясь в обратном направлении, снимается с неё.

Справедливости ради следует отметить, что после применения этого устройства резьбу шпильки требуется восстанавливать при помощи плашки (резьба оказывается несколько примятой), особенно если предполагается повторное использование крепежа.

Преимущество использования шпильковёртов

Достаточно большое количество людей сегодня сталкиваются с трудностями при демонтаже крепёжных резьбовых деталей (шпилек или болтов). Если говорить об автосервисе, это чаще всего связано с ремонтом старых автомобилей, где некоторые элементы соединения не выкручивались десятилетиями. Преимущества применения специального устройства следующие:

  • с его помощью в подавляющем большинстве случаев удаётся вывернуть болт с обломанной головкой, не повредив резьбу в детали;
  • остаётся практически неповреждённой сама шпилька, после прогонки плашкой она годится для повторного применения;
  • минимум затрат времени на работу;
  • изготовленный из качественной стали, инструмент отличается прочностью и долговечностью;
  • в труднодоступных местах часто удобнее применять именно шпильковёрт, а не подручные средства.

Проще говоря, инструмент облегчает и ускоряет работу. Не секрет, что сломавшийся заржавевший болт при отсутствии специального оборудования может парализовать всю работу по ремонту автомобиля.

А неудачно вывернутая шпилька может стать причиной того, что время ремонта увеличится втрое.

Поэтому, если шпилька вдруг не хочет выворачиваться из такого места, где её поломка может вызвать серьёзные проблемы, лучше использовать специально для этого разработанные инструменты.

Цена на шпильковёрты

Для бытового применения довольно удобным может быть универсальный шпильковёрт, который позволяет работать с разными диаметрами резьбовых деталей. Для автосервисов или СТО наиболее функциональным может оказаться специальный набор, включающий до десятка головок самых распространённых диаметров.

Тем более что найти и купить шпильковёрт сегодня не представляет особого труда — эти устройства продаются как в обычных магазинах, так и на различных интернет-площадках. Цены довольно демократичны — для универсального эксцентрикового механизма это диапазон от 400 до 1000 рублей.

Головки-шпильковёрты с тремя роликами продаются от 300 до 600 рублей за штуку, если рассматривать наиболее распространённые размеры. Наборы можно приобрести от 1,5 до 8 тыс. рублей, в зависимости от комплектации, качества и производителя.

В случае профессионального применения на производителе лучше не экономить, тем более разница в цене не слишком велика.

Виды шпильковертов и их цена

Основная проблема при работе со шпильками – надежно зафиксировать на них инструмент, а потому в конструкциях шпильковерта используют несколько способов решения данной проблемы, что привело к их разделению на несколько видов:

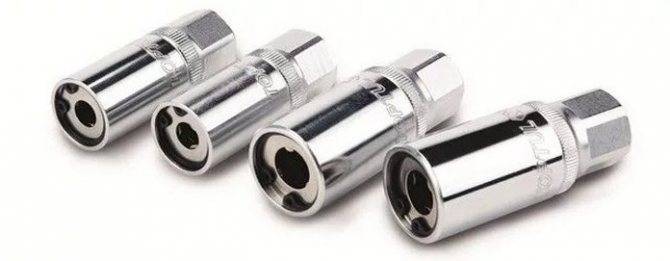

Роликовый шпильковерт

Один из самых эффективных и одновременно простых.

Как правило, это корпус цилиндрической формы с расположенными внутри роликами, иногда дополненными распорными вставками.

Внутренняя часть корпуса имеет довольно сложную форму, посредством которой происходит сближение и отдаление роликов относительно центра при их перекатывании.

Перед работой шпильковерт надевают на крепеж, а затем проворачивают.

С обратной стороны для этого располагается отверстие в виде квадрата, либо шестигранник под рожковый ключ или головку.

Во время поворота инструмента происходит перекатывание роликов и сближение их со шпилькой, что приводит к ее заклиниванию.

Далее уже зафиксированный крепеж отворачивается или вворачивается.

Крайне простой принцип работы не обошелся без существенного минуса – каждый шпильковерт такой конструкции рассчитан на работу со шпильками определенной размерности, например, только М10.

Так достигается надежный прижим роликов.

По этой причине для работы с крепежами различного диаметра мастеру требуется иметь целый набор «разнокалиберного» инструмента.

Профессиональные модели оснащаются роликами из мягкого металла, что позволяет избежать серьезного повреждения резьбы шпилек.

Стоимость – от 300 рублей за штуку.

За качественный набор из 4 единиц придется отдать от 2,5 тыс. руб.

Цанговый шпильковерт

Относится к любительскому инструменту, так как зачастую не позволяет справиться с крепко засевшим крепежом.

Причина кроется в принципе работы, который схож с цанговым патроном шуруповерта или дрели.

Конструктивно состоит из корпуса с тремя кулачками, расположенными внутри, которые сходятся к центральной оси при повороте первого, обеспечивая зажим шпильки.

Плюс подобных моделей – возможность работать одним шпильковертом с крепежами разного размера.

Стоимость – от 1 тыс. рублей.

Эксцентриковый

В основе лежит корпус, в котором имеется отверстие под крепеж и установлен шарнирный эксцентрик.

Последний представляет собой диск с рифленой поверхностью ребра, который подводится к отверстию.

С противоположной стороны оси диска находится шестигранник под гаечный ключ.

Для отвинчивания или завинчивания крепежа, как было описано ранее, инструмент надевают на него, затем диск проворачивается, в следствии чего подводится к шпильке и упирается в нее.

Во время поворота эксцентриковый механизм заклинивает крепежный элемент, и передает на него приложенное к инструменту усилие.

Этот вид шпильковерта универсальный, если на корпусе имеются два отверстия разного диаметра под конкретные размеры крепежа, и «под размер», если для крепежа сделано всего одно отверстие.

Эксцентриковый шпильковерт бывает разборный и неразборный.

При этом отечественный инструмент легко отличить от зарубежного – ролик прижимается поворотом корпуса, а не наоборот.

Цена – от 1200 рублей.

Ключ-шпильковерт

Инструмент напоминающий предыдущий вариант, но имеющий удлиненный корпус в виде свечного ключа, из-за которого его называют шпильковерт с длинным приводом.

Принцип действия аналогичный при провороте колесико зажимает шпильку, так что она в итоге прокручивается в нужном направлении.

С гаечным зажимом

Устаревшая конструкция, которую, тем не менее, часто изготавливают дома из подручных средств.

Конструктивно это корпус с рукоятью и гайкой, расположенной в его нижней части, напротив которой в корпусе имеется отверстие с нарезанной резьбой под болтик.

Посредством последнего происходит фиксация гайки.

При работе гайка требуемого диаметра фиксируется болтом в корпусе и накручивается на демонтируемый крепеж.

С обратной стороны расположено отверстие с резьбой под вороток, который, вкручиваясь, упирается в торцевую часть шпильки, намертво заклинивая ее.

Шпильковерт-экстрактор

К отдельному типу относится шпильковерт-экстрактор, позволяющий извлекать обломанные шпильки и болты, которые не выступают над посадочным отверстием, то есть, за них невозможно ухватится описанным выше инструментом.

Принцип работы основан на заклинивании рабочей части инструмента в заранее просверленном по центру шпильки отверстии.

Отсюда еще одно название – внутренний шпильковерт.

Фиксация в отверстии происходит либо забиванием (для клиновидных и стержневых экстракторов), либо завинчиванием (для винтовых спиральных экстракторов).

Стоимость набора составляет в районе 3 тыс. рублей и более.
