Сегментные шпонки

3 Размеры и допуски шпонок

Размеры и предельные
отклонения размеров шпонок указаны на рисунке 1 и в таблице 1.

* Применяется по согласованию заинтересованных
сторон.

** h₂ = 0,8h₁ (значение можно
округлить до 0,1 мм).

Рисунок 1

Таблица 1

мм

b	h1	D	s
Ном.	Пред. откл. h9*	Ном.	Пред. откл. h11	Ном.	Пред. откл. h12	не менее	не более
1,0	-0,025	1,4	-0,060	4	-0,120	0,16	0,25
1,5	2,6	7	-0,150
2,0	2,6	7
2,0	3,7	-0,075	10
2,5	3,7	10
3,0	5,0	13	-0,180
3,0	6,5	-0,090	16
4,0	-0,030	6,5	16	0,25	0,40
4,0	7,5	19	-0,210
5,0	6,5	16	-0,180
5,0	7,5	19	-0,210
5,0	9,0	22
6,0	9,0	22
6,0	10,0	25
8,0	-0,036	11,0	-0,110	28	0,40	0,60
10,0	13,0	32	-0,250
* Другой допуск может быть принят по согласованию заинтересованных сторон.

6 Зависимость между диаметром вала и размерами шпонки

В таблице 3 даны две серии взаимосвязи между диаметром вала и размером шпонки: серия 1 – для передачи крутящего момента, серия 2 – для фиксации детали (в случае неподвижной посадки, когда передача момента осуществляется за счет трения).

Таблица 3 – Зависимость диаметра вала от размера шпонки

Диаметр вала , мм	Размер шпонки, мм, нормальной формы или эквивалентной низкой формы
Серия 1	Серия 2
Свыше	До	Свыше	До
3	4	3	4	1,0х1,4х4
4	5	4	6	1,5х2,6х7
5	6	6	8	2,0х2,6х7
6	7	8	10	2,0х3,7х10
7	8	10	12	2,5х3,7х10
8	10	12	15	3,0х5,0х13
10	12	15	18	3,0х6,5х16
12	14	18	20	4,0х6,5х16
14	16	20	22	4,0х7,5х19
16	18	22	25	5,0х6,5х16
18	20	25	28	5,0х7,5х19
20	22	28	32	5,0х9,0х22
22	25	32	36	6,0х9,0х22
25	28	36	40	6,0х10,0х25
28	32	40	–	8,0х11,0х28
32	38	–	–	10,0х13,0х32

Шпонка. Шпоночный паз. Виды, размеры и предельные отклонения.

Призматические шпонки по ГОСТ 23360-78.

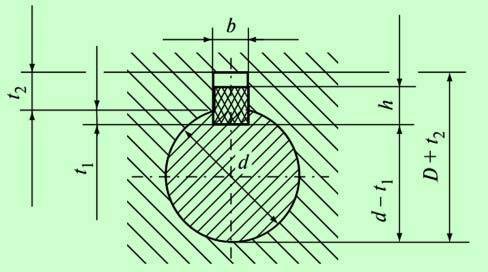

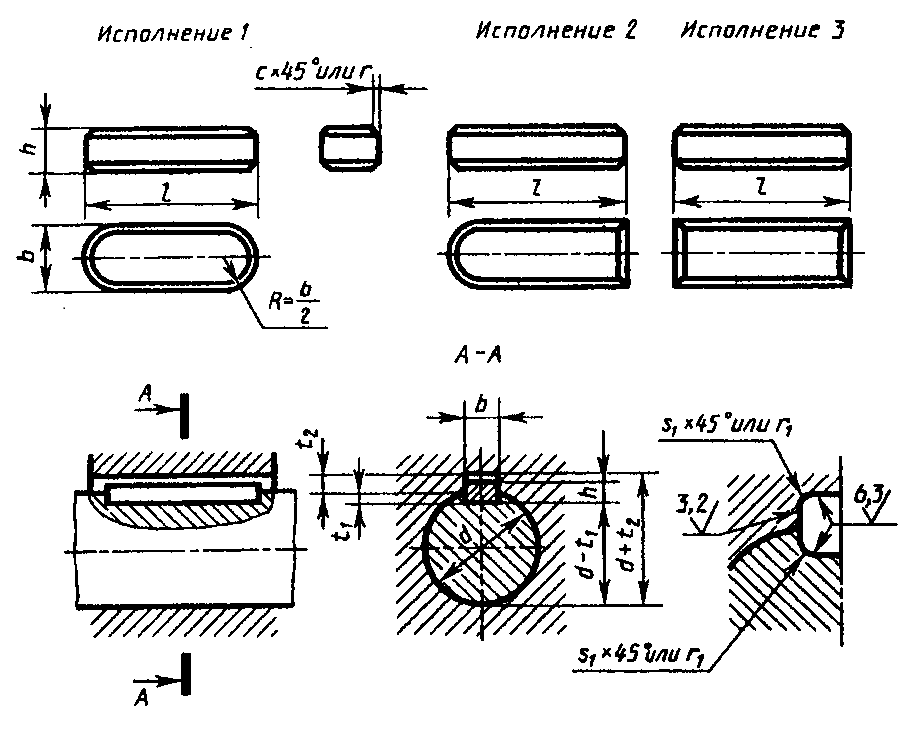

Рис 1. Основные обозначения призматических шпонок и шпоночных пазов.

Таблица 1. Размеры и предельные отклонения призматических шпонок и шпоночных пазов по ГОСТ 23360-78.

Диаметр вала d	Сечение шпонки bхh	Шпоночный паз	Длина l мм
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Свободное соединение	Номинальное соединение	Плотное соед.	Вал t1	Втулка t2
Вал (Н9)	Втулка (D10)	Вал (N9)	Втулка (JS9)	Вал и втулка (Р9)	Ном..		Ном.	Пред. откл.	не более	не менее
Cв.12  до 17 » 17 » 22	5×5 6×6	+0,030	+0,078 +0,030	0 -0,030	±0,015	-0,012 -0,042	3,0 3,5	+0,1	2,3 2,8	+0,1	0,25 0,25	0,16 0,16	10-56 14-70
Св. 22 до 30 » 30 » 38	8×7	+0,036	+0,098 +0,040	0 -0,036	±0,018	-0,015 -0,051	4,0 5,0	+0,2	3,3 3,3	+0,2	0,25 0,4	0,16 0,25	18-90
10×8	22-110
Св. 38 до 44 » 44 » 50 » 50 » 58 » 58 » 65	12×8	+0,043	+0,120 +0,050	0 -0,043	±0,021	-0,018 -0,061	5,0	3,3	0,4	0,25	28-140
14×9	5,5	3,8	36-160
16×10	6,0	4,3	45-180
18×11	7,0	4,4	50-200
Св. 65 до 75 » 75 » 85 » 85 » 95	20×12	+0,052	+0,149 +0,065	0 -0,052	±0,026	-0,022 -0,074	7,5	4,9	0,6	0,4	56-220
22×14	9,0	5,4	63-250
24×14	9,0	5,4	70-280

Таблица 2. Предельные отклонения размеров (d + t₁) и (d + t₂).

Высота шпонок	Предельное отклонение размеров
d + t1	d + t2
От 2 до 6	0 -0,1	+0,1 0
Св. 6 до 18	0 -0,2	+0,2 0
Св. 18 до 50	0 -0,3	+0,3 0

Призматические шпонки с креплением на валу по ГОСТ 8790-79.

Рис 2. Основные обозначения призматических шпонок с креплением на валу и шпоночных пазов.

Таблица 3. Размеры призматических шпонок с креплением на валу по ГОСТ 8790-79.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Диаметр d0	Длина l2	Длина l (h14)	Винты по ГОСТ 1491-80
не менее	не более	от	до
8	7	0 25	0,40	М3	7	25	90	М3×8
10	8	0,40	0,60	8	25	110	М3×10
12	М4	10	28	140	М4×10
14	9	М5	36	160	М5×12
16	10	М6	11	45	180	М6×14
18	11	50	200
20	12	0,60	0,80	56	220
22	14	М8	16	63	250	М8×20
25	70	280
28	16	80	320
32	18	М10	18	90	360	М10×25
36	20	1,00	1,20	100	400
40	22	М12	22	100	400	М12×30
45	25	125	450

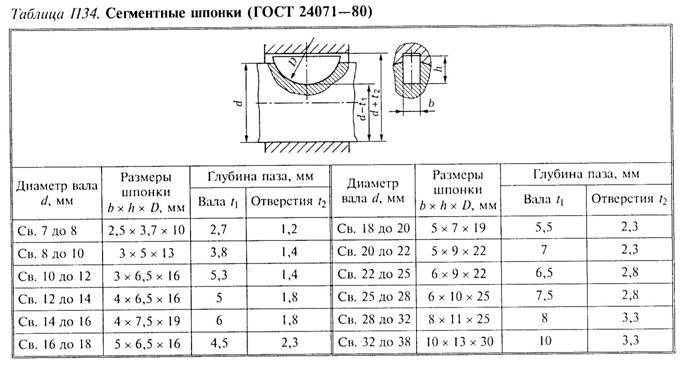

Сегментные шпонки по ГОСТ 8786-68.

Рис 3. Основные обозначения сегментных шпонок и шпоночных пазов.

Таблица 4. Размеры и предельные отклонения сегментных шпонок и шпоночных пазов по ГОСТ 8786-68.

Диаметр вала d	Размеры шпонки b×h×D	Шпоночный паз
Передающих вращающий момент	Фиксирующих элементы	Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 3 до 4 Св. 4 » 5	От 3 до 4 Св. 4 » 6	1×1,4×4 1,5×2,6×7	1,0 1,5	1,0 2,0	+0,1 0	0,6 0,8	+0,1	0,08	0,16
Св. 5 » 6 » 6 » 7	Св. 6 » 8 » 8 » 10	2×2,6×7 2×3,7×10	2,0	1,8 2,9	1,0 1,0
Св. 7 до 8	Св. 10 до 12	2,5×3,7×10	2,5	2,7	1,2
Св. 8 до 10 » 10 » 12	Св. 12 до 15 » 15 » 18	3×5×13 3×6,5×16	3,0	3,8 5,3	+0,2 0	1,4 1,4
Св. 12 до 14 » 14 » 16	Св. 18 до 20 » 20 » 22	4×6,5×16 4×7,5×19	4,0	5,0 6,0	1,8 1,8	0,16	0,25
Св. 16 до 18 » 18 » 20	Св. 22 до 25 » 25 » 28	5×6,5×16 5×7,5×19	5,0	4,5 5,5	2,3 2,3
Св. 20 до 22	Св. 28 до 32	5×9×22	7,0	+0,3	2,3
Св. 22 до 25 » 25 » 28	Св. 32 до 36 » 36 » 40	6×9×22 6×10×25	6,0	6,5 7,5	2,8 2,8
Св. 28 до 32	Св. 40	8×11×28	8,0	8,0	3,3	+0,2	0,25	0,40
Св. 32 до 38	Св. 40	10×13×32	10,0	10,0	3,3

Клиновые шпонки по ГОСТ 24068-80.

Рис 4. Основные обозначения клиновых шпонок и шпоночных пазов.

Таблица 5.1 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Ширина b (h9)	Высота h (h11)	Радиус закругления r или фаска s1 x 45°	Длина l (h14)	Высота шпоночной головки
		не менее*	не более	от	до
2	2	0,16	0,25	6	20	—
3	3	6	36	—
4	4	8	45	7
5	5	0,25	0,40	10	56	8
6	6	14	70	10
8	7	18	90	11
10	8	0,40	0,60	22	110	12
12	8	28	140	12
14	9	36	160	14
16	10	45	180	16
18	11	50	200	18
20	12	0,60	0,80	56	220	20
22	14	63	250	22
25	14	70	280	22
28	16	80	320	25
32	18	90	360	28
36	20	1,00	1,20	100	400	32
40	22	100	400	36
45	25	110	450	40
50	28	125	500	45
56	32	1,60	2,00	140	500	50
63	32	160	500	50
70	36	180	500	56
80	40	2,50	3,00	200	500	63
90	45	220	500	70
100	50	250	500	80

Продолжение.

Таблица 5.2 Размеры и предельные отклонения клиновых шпонок и шпоночных пазов по ГОСТ 24068-80.

Диаметр вала	Сечение шпонки bхh	Шпоночный паз
Ширина b	Глубина	Радиус закругления r или фаска s1 x 45°
Вал и втулка (D10)	Вал t1	Втулка t2
Номин.	Пред. откл.	Номин.	Пред. откл.	не менее	не более
От 6 до 8	2х2	2	1,2	+0,1 0	0,5	+0,1 0	0,08	0,16
Св. 8 до 10	3х3	3	1,8	0,9
Св. 10 до 12	4х4	4	2,5	1,2
Св. 12 до 17	5х5	5	3,0	1,7	0,16	0,25
Св. 17 до 22	6х6	6	3,5	2,2
Св. 22 до 30	8х7	8	4,0	+0,2 0	2,4	+0,2 0
Св. 30 до 38	10х8	10	5,0	2,4	0,25	0,40
Св. 38 до 44	12х8	12	5,0	2,4
Св. 44 до 50	14х9	14	5,5	2,9
Св. 50 до 58	16х10	16	6	3,4
Св. 58 до 65	18х11	18	7	3,4
Св. 65 до 75	20х12	20	7,5	3,9	0,40	0,60
Св. 75 до 85	22х14	22	9	4,4
Св. 85 до 95	25х14	25	9	4,4
Св. 95 до 110	28х16	28	10	5,4
Св. 110 до 130	32х18	32	11	6,4
Св. 130 до 150	36х20	36	12	+0,3 0	7,1	+0,3 0	0,70	1,00
Св. 150 до 170	40х22	40	13	8,1
Св. 170 до 200	45х25	45	15	9,1
Св. 200 до 230	50х28	50	17	10,1
Св. 230 до 260	56х32	56	20	11,1	1,20	1,60
Св. 260 до 290	63х32	63	20	11,1
Св. 290 до 330	70х36	70	22	13,1
Св. 330 до 380	80х40	80	25	14,1	2,00	2,50
Св. 380 до 440	90х45	90	28	16,1
Св. 440 до 500	100х50	100	31	18,1

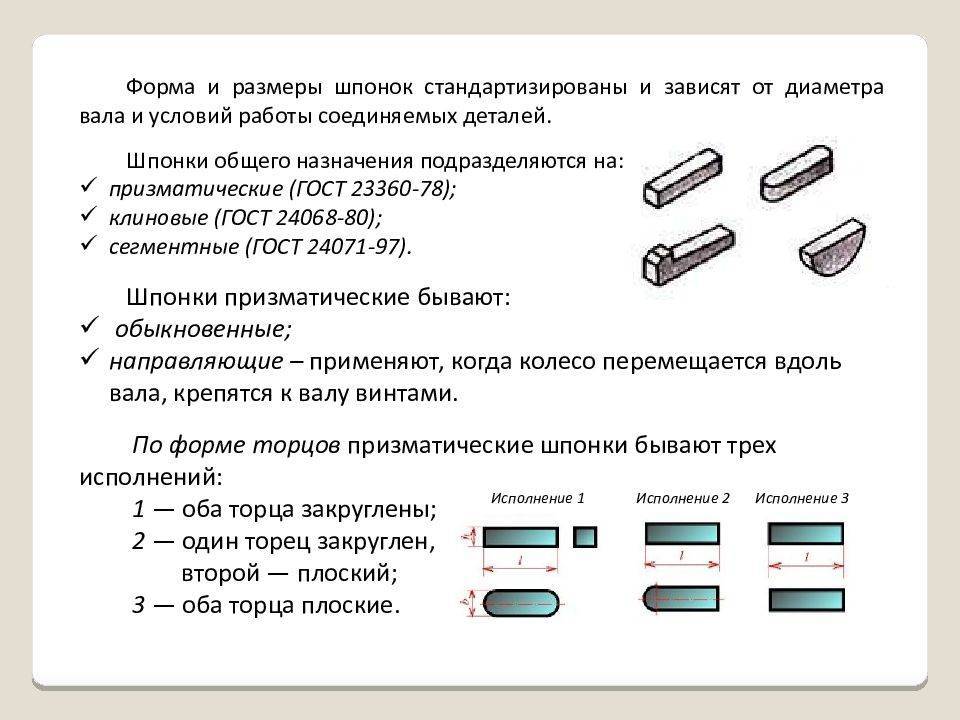

Виды шпонок

Современное производство предоставляет свыше 20 наименований разного рода.. Но среди них выделяют следующие наиболее применяемые типы в машиностроении:

• Клиновые – используются на концевых установках и являются разновидностью забивных шпонок. Такое шпоночное соединение применяют при диаметре вала от 100 мм. В настоящее время встречаются крайне редко. Причина этого кроется в высокой вероятности перетяжки узла и смещении соосности ступицы и вала под воздействием одностороннего усилия. А также затрудненное извлечение шпонок.
• Призматические. Размеры паза регулируются ГОСТ 23360-78. Они наиболее востребованы в промышленности из-за оптимального соотношения прочности и технологичности. Существует две их разновидности: врезные и закладные. Врезные шпонки устанавливаются с натягом, а закладные с небольшим зазором.
• Направляющие шпонки. От призматических их отличает наличие отверстий под крепеж на валу. Помимо передачи вращения они служат элементом для направления деталей.
• Сегментные шпонки выделяются среди остальных повышенной технологичностью вырезания пазов. Пазы изготавливают с помощью дисковых фрез, что обеспечивает им большее значение точности и производительности. Крепеж шпонок на валах также отличается более высокой устойчивостью из-за более глубокого врезания в их поверхность. Однако одновременно все эти достоинства являются причиной существенного ослабления вала. Это обстоятельство наряду с небольшой длиной паза приводит к появлению повышенных напряжений, которые и ограничивают использование шпонок малонагруженными изделиями.

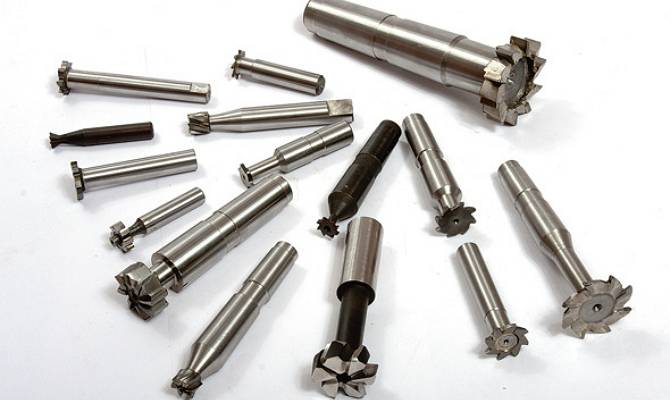

Стоит отметить, что шпоночные пазы изготавливаются методом фрезерования, долбления протяжки. Наиболее распространено их получение пальчиковой фрезой, поскольку этот способ обеспечивает относительно благоприятное распределение напряжение и приемлемую технологичность.
