Как изготовить самостоятельно
Редкость шарообразных фрез промышленного производства заставляет многих умельцев искать способ самостоятельного их изготовления. В среде автолюбителей разработана целая технология, позволяющая выполнить шаровые фрезы своими руками. При этом понадобится простой набор оборудования, включающий в себя болгарку, сверлильный станок или сварочный аппарат и абразивную оснастку.

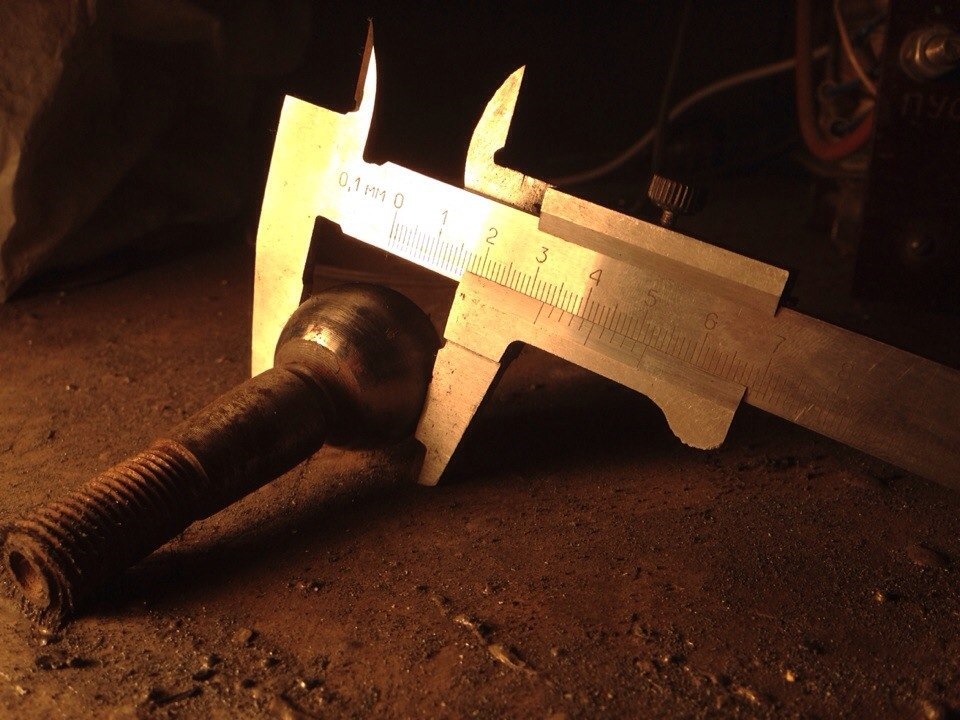

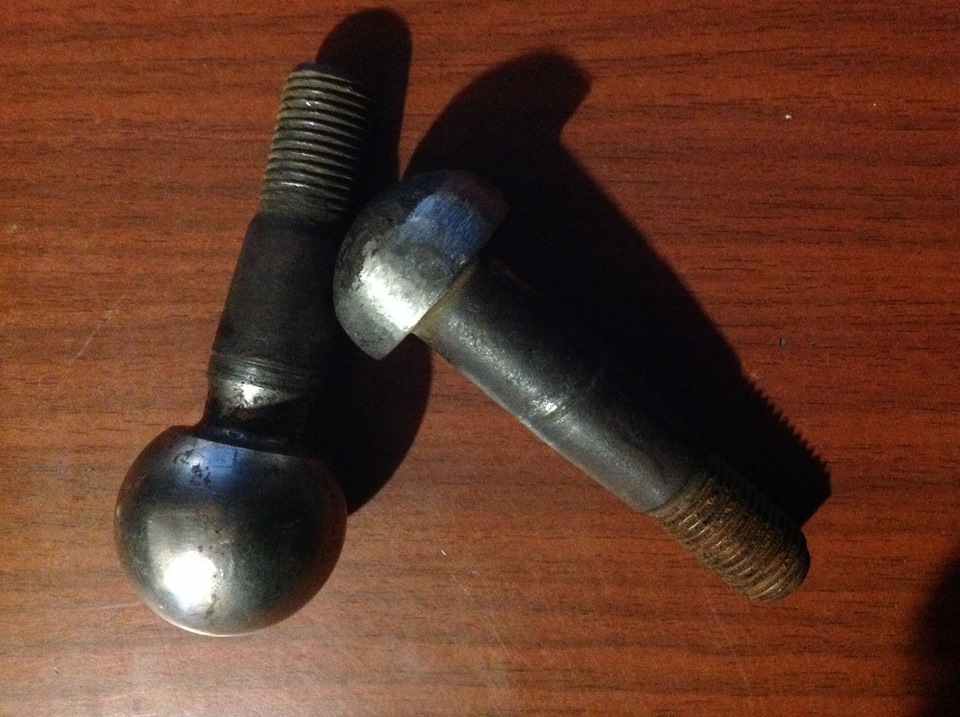

Исходным материалом для фрезы обычно служат шарики требуемого диаметра от шарикоподшипников. Некоторые умельцы приспособились обрабатывать шаровые опоры от автомобильной подвески. Благодаря применению твердых сталей, эти заготовки позволяют получить достаточно качественный результат.
Первая операция, по изготовлению круглой шаровой фрезы, заключается в формировании крепления хвостовика. В зависимости от возможностей, встречаются два варианта. Первый заключается в сверлении отверстия в теле шара и подразумевает наличие сверлильного станка с соответствующей оснасткой и доступа к технологиям термообработки. Второй вариант более прост. Он основан на приваривании к шару стальной гайки, в которую впоследствии вворачивается хвостовик.
После изготовления элементов крепления приступают к формированию режущих зубьев. Для этого используют болгарку с тонким диском. На поверхности шара выполняются вертикальные или косые пазы, которые затем образуют режущую кромку. С помощью этой же технологии удаляют лишний материал для получения трапецеидального профиля зубьев. Данная операция является самой сложной и требует повышенного внимания и аккуратности. По ее завершении инструмент фактически готов.
Заключительными операциями по изготовлению становятся шлифовка и при необходимости термообработка. Готовая фреза может использоваться при обработке мягких сталей. Конечно, качество такого инструмента далеко от идеала, но в работах, не требующих большой точности и чистоты поверхности, они вполне могут найти применение.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

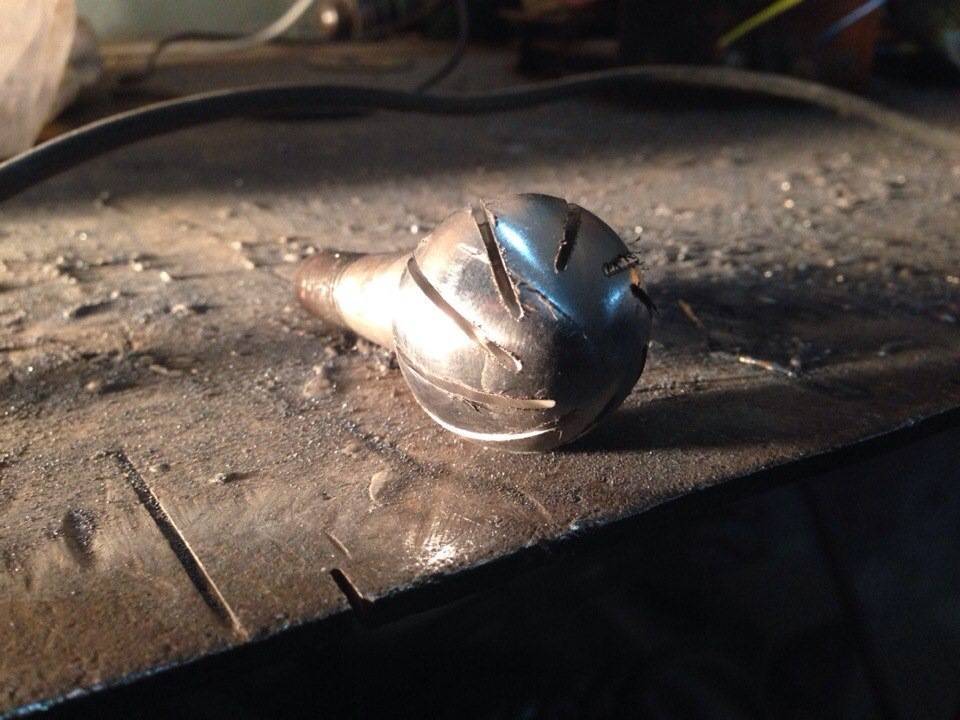

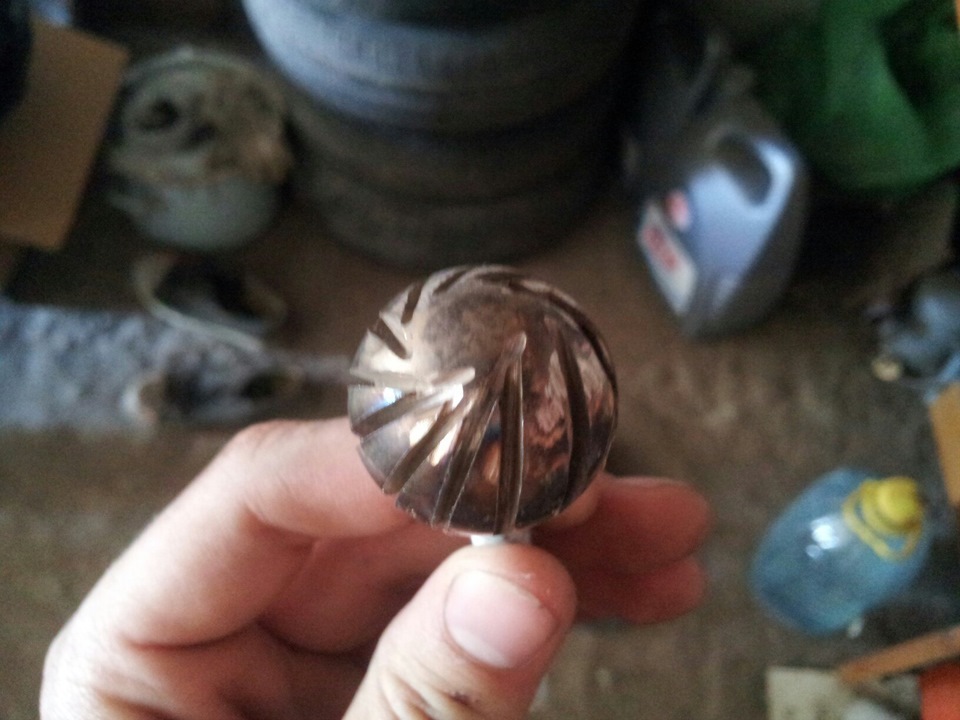

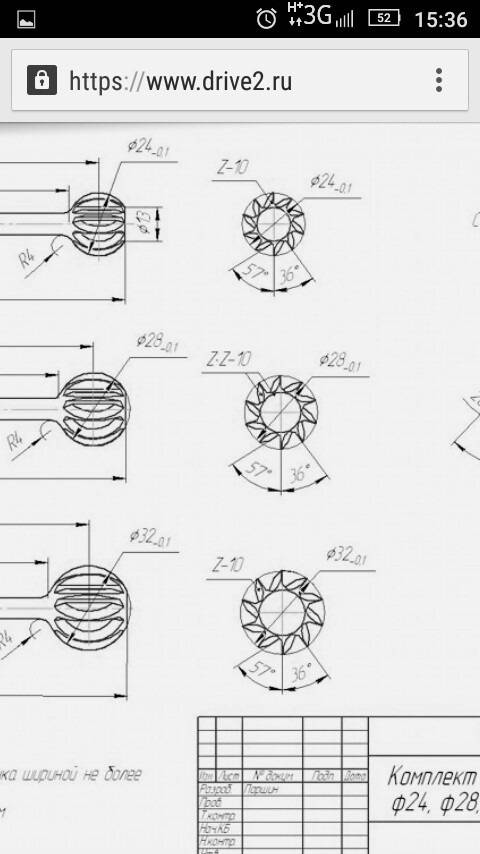

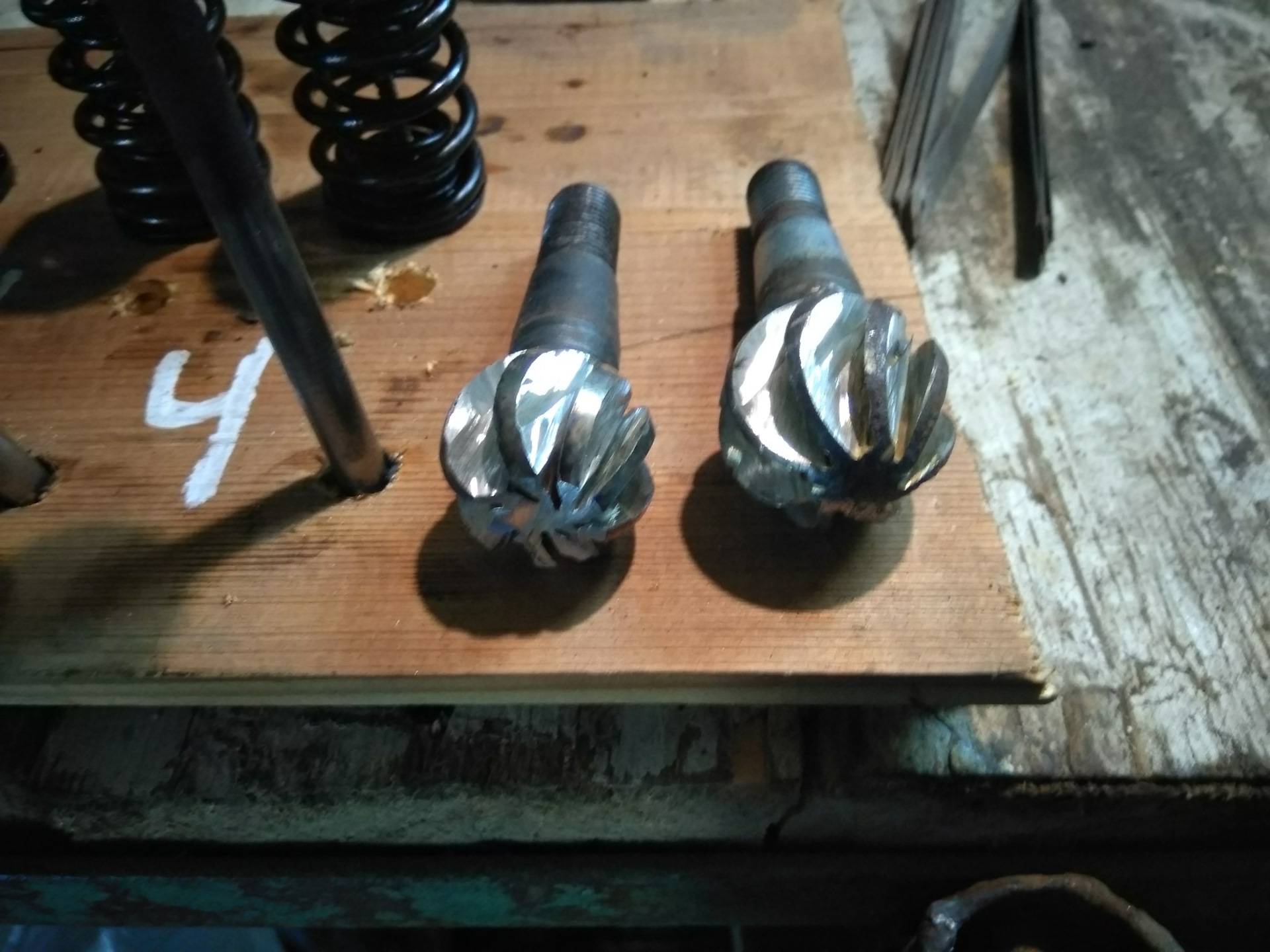

Сегодня я покажу как дешево и качественно сделать шарошки для расточки ГБЦ. Диаметры моих шарошек: ВПУСК – 38мм и 27мм ВЫПУСК – 35мм и 23,5мм ЧТО НУЖНО ДЛЯ ИЗГОТОВЛЕНИЯ: 1) Сварочник (позволяющий варить током не менее 100А) 2) Маленькая болгарка 3) диски для болгарки (ТОЛЩИНА 0,8мм) диски купите качественные а не мусор за 15-20 рублей 4) болты M10 (для шарошек больше 30мм) 5) болты M8 (для шарошек меньше 30мм) 6) гайки 7) наждачка (использовать от 60 аброзивность) 8) САМИ ШАРЫ – ПОКУПАЮТСЯ В МАГАЗИНАХ С ПОДШИПНИКАМИ (38мм мне обошелся в 450 рублей, 27мм – 100рублей, 23,5мм – 90рублей, 35мм – 250рублей)
Главное при изготовлении не торопитесь и у вас все получиться)
Видео Изготовление ШАРОШЕК (Шаровых фрез) для расточки ГБЦ СВОИМИ РУКАМИ! канала Hyper Mods
Шарошки по металлу — какие и для чего лучше
Очень часто при обработке металла необходимо тщательно доработать края заготовки. Конечно, в большинстве случаев можно просто обойтись обычным шлифовальным кругом по металлу и болгаркой, с их помощью получится шлифануть кромку металла и убрать лишнее. Но что делать, когда болгаркой не подлезть или нужно обработать фигурное отверстие. Для этой цели применяются шарошки.
Шарошки, их еще называют бор фрезы — это специальные насадки для шлифования металла и других материалов, применяются при работе дрелью, поэтому имеют шпильку для зажима в патроне дрели. Продаются чаще всего в комплекте, поскольку для точной обработки фигурных отверстий бывает недостаточно какой-либо одной шарошки, нужны разные размеры и форма. В комплекте будет 5-6 штук: конусные, цилиндрические разной длины и диаметра, круглые. Такое разнообразие позволит подобрать оптимальную для работы.
Бывают из металла
Сделаны такие из высокоуглеродистой стали, с их помощью удобно доводить фигурные отверстия, раззенковывать их, снимать металлическую стружку, оставшуюся после отрезки металла, делать края заготовки ровными и гладкими. Такие фрезы бывают 2 видов — с острыми режущими краями и выполненными в виде насечек (как у напильника) — рисунок вверху статьи.
Металлические фрезы бывают для дрели (когда размеры обрабатываемой детали немаленькие и точность не требуется) и для микро-дрели(гравера) — для точных работ, где размер детали невелик. Маленькими можно не только обрабатывать края заготовки, а также можно гравировать по поверхности металла(выгравировать номер чего-либо или сделать надпись).
Также бывают варианты, которые сделаны из твердого сплава ВК8 — для обработки твердых сталей. Они служат очень долго и практически не изнашиваются. Однако и стоимость их достаточно велика, в разы больше обычных бытовых комплектов бор фрез. Применяют их в основном на производстве, для дома такие шарошки ни к чему. Вот они. У нас такие заказывает завод обработки цветных металлов.
Абразивные
Бор-фрезы из абразива предназначены для обработки не только металла, а также пластика и любого вида камня (керамическая плитка, керамогранит, мрамор, кирпич, бетон и даже стекло). Работают данными шарошками дрелью, в комплекте идет 5 насадок разной формы, материал — абразив (электрокорунд).
Еще на заметку: Нужно большое отверстие в дереве? Балеринку по дереву пробовали?
Не так давно пришли к нам в магазин еще необычные варианты из стали Р6М5, советского производства — так их разобрали моментально. А я то думал, что они никому не нужны, оказывается, много народу у нас занимается обработкой металла ))
Шарошка по металлу на дрель их виды назначение и применение
Где можно использовать шарошку
Шарошка применяется во многих отраслях – строительстве, ювелирном деле, горнодобывающей промышленности, автомобильной, медицинской и прочих отраслях. Разнообразию этих насадок нет предела.
Подобным инструментом можно обрабатывать металл и камень, пластик и дерево. И если где- то для более тщательной зачистки можно использовать напильники или другие подобные ему инструменты, то например, для расточки головки блока цилиндров в любом автомобиле используются только шарошки. Поэтому в гараже каждого автолюбителя должен быть набор такого инструмента.
При изготовлении пластиковых окон также не обойтись без борфрезы, чтобы максимально чисто сделать сварные соединение пластикового профиля. Шарошки используются при производстве стеклянных изделий – бутылок банок и прочего.
В горнодобывающей промышленности используются фрезы большого диаметра и с зубьями высокой прочности, с помощью которых мощные установки с легкостью дробят камень. Для производства работ в быту применяются шарошки малого диаметра, которые устанавливаются на электрическую дрель или другой подобный инструмент.
Возможно, многие видели, как работаете гравер, нанося памятные надписи на различные предметы и сувениры, материалом которых является стекло и камень, золото и серебро, металл, дерево и прочие материалы. Но мало кто задумывался, чем так искусно мастер делает подобные памятные надписи.
А это все та же шарошка, но уже более маленького размера и различной формы. В стоматологическом кабинете так же используются фрезы, благодаря которым врач имеет возможность качественно лечить и протезировать зубы.
В быту любой мужчина, не на словах знакомый со слесарным делом, скажет, что без шарошки, которая является насадкой на дрель невозможно сделать фаску, установить дверной замок или снять его, и произвести еще массу нужных операций.
С помощью шарошки можно сделать чистое отверстие в стекле и керамической плитке, кирпиче и камне, фанере и ДСП, зачистить сварочные швы в труднодоступном для напильника месте. При установке оконных петель, ручек так же потребуется шарошка. Для работ с разным материалом используются такие приспособления, которые отличаются своей формой и материалом изготовления.
https://youtube.com/watch?v=dz5yaf6kyy8
Что такое шарошка и ее применение
Люди давно используют и знают, что такое шарошка. Нет достоверных источников, когда и кем она была создана, но первые упоминания о его прототипах были несколько веков назад. Шарошка по металлу имеет простую конструкцию, это хвостовик и рабочая головка. Первый необходим для закрепления в патроне станка или дрели, а головка шлифует металлическую поверхность.
В наши дни создан большой ассортимент шарошек, головки которых разработаны под определенные цели. Их геометрические параметры существенно отличаются друг от друга и позволяют решить узкоспециализированную задачу. Перечислим наиболее распространенные сферы применения:
- машиностроение;
- строительство;
- добывающая промышленность;
- медицина;
- ювелирное дело.
Применение шарошки
В строительной сфере шарошки используются при обработке металла, камня, древесины, пластика и стекла. Например, при изготовлении окон ПВХ зачищаются стыки, в которые не пролезет фреза. При добыче полезных ископаемых они используются в бурах. В ювелирной индустрии шарошки позволяют делать гравировку надписей и узоров, рисунки, а также с их помощью обрабатывают поверхности и углы драгоценных металлов и камней. В медицине шарошки наибольшей популярностью пользуются у дантистов, потому что играет главную роль в бормашине. В быту используется шарошка по металлу для дрели, которая просто крепится в патрон и облегчает мелкий ремонт дома и на даче.
Благодаря грамотному выбору формы и материалу шарошки по металлу, можно просверлить отверстие, убрать неровности в местах соединения изделий, отшлифовать швы и обработать места, к которым нет возможности подобраться другим инструментом.
Полезные рекомендации при обработке разных материалов борфрезой
Не только металл, но и другие материалы можно обработать борфрезой, закрепленной в патроне инструмента. Только перед выполнением соответствующей обработки, надо учитывать некоторые правила и рекомендации. В зависимости от типа материала, действуют соответствующие правила и рекомендации:
При использовании насадки для работ по камню, мрамору, керамике и граниту, требуется в процессе обработки смачивать поверхности водой. Вода выступает в качестве охлаждающей жидкости, не позволяющей перегреться насадке. Водой смачивать необходимо место контакта борфрезы с поверхностью, и не допускать ее попадания на электроинструмент
Использовать борфрезы можно для обработки дерева, ДВП, ДСП, фанеру и МДФ
Однако для большей производительности, для этих материалов лучше использовать специальной конструкции фрезы по дереву Если же используется шарошка по металлу для работ с деревообрабатывающими материалами, то здесь важно исключить манипуляции на высоких оборотах. При контактировании насадки с деревянной поверхностью возникает поджог (место контакта становится черным), поэтому работы на большой скорости недопустимы Чтобы исключить поджог древесины, работы следует проводить, чередуя с паузами
При контактировании насадки с деревянной поверхностью возникает поджог (место контакта становится черным), поэтому работы на большой скорости недопустимы Чтобы исключить поджог древесины, работы следует проводить, чередуя с паузами
При обработке стекла и керамики шарошками нужно соблюдать особую осторожность и внимательность. Для начала следует сделать отметку на поверхности материала, а только после этого приступать к обработке. Для керамики и стекла используются преимущественно шаровидной формы шарошки
Для керамики и стекла используются преимущественно шаровидной формы шарошки
Публикации по теме
Патроны для перфораторов какими они бывают и как их ремонтировать
Перосъемная насадка на дрель и как ее сделать самостоятельно
Искрение щеток на болгарке причины и особенности их замены
Очистка металла от ржавчины — всевозможные способы, средства и варианты
Как выбрать
При подборе учитывают:
- характер выполняемой работы;
- свойства обрабатываемого материала;
- размеры и форму изделия;
- технические характеристики инструмента, с которым комплектуется насадка.
Важными характеристиками насадок является нарезка зубьев:
- стандартная – применяется для зачистки заусенцев и снятия фасок;
- редкие зубья – такой шарошкой обрабатывают детали из алюминия и меди;
- твердосплавные зубья – используются для работ с чугуном и нержавеющей сталью;
- ультратонкая нарезка – обеспечивает высокий уровень шлифовки.
Наибольшую производительность демонстрирует шарошка с двойной заточкой головки.
При подборе следует принимать во внимание параметры электроинструмента, на который она будет устанавливаться: мощность и количество оборотов. Еще одним параметром выбора является скорость вращения электроинструмента. Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно
Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно
Еще одним параметром выбора является скорость вращения электроинструмента. Для электродрели не подойдет шарошка из твердых сплавов: при фрезеровке металлов она не сможет работать на паспортных режимах резания, и приобретение будет невыгодно.
Мнение эксперта Торсунов Павел Максимович
Лучший вариант для обработки металлов дрелью — модель из быстрорежущей стали.
Важными параметрами любой борфрезы являются диаметр и длина хвостовика. Масса металла хвостовика гасит возможную вибрацию, и по возможности нужно выбирать максимально доступный диаметр.
Длина же является фактором, способствующим вибрации, что особенно проявляется на металле с неравномерной структурой. Поэтому она должна точно соответствовать предполагаемым видам обработки.

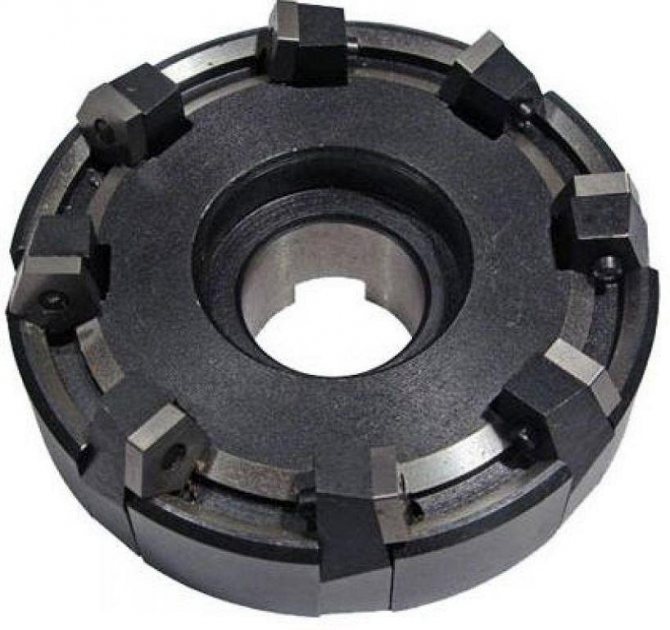

Торцевые фрезы
Используются на станках фрезерных вертикального типа. Ось инструмента расположена перпендикулярно оси рабочей поверхности заготовки. Работают здесь в основном верхушки рабочих поверхностей зубьев. Торцевые части помогают, режут в основном боковые рабочие поверхности, находящиеся снаружи.
В связи с тем, что профилирующими являются только верхушки кромок, формы кромок отличаются разнообразием. Наиболее удобны инструменты с рабочими кромками в виде окружности или ломаной. С помощью торцового инструмента работа выполняется плавно при минимальном размере припуска. В данном случае величина припуска никак не влияет на угол соприкосновения с деталью, важны лишь диаметр инструмента и ширина фрезерования. По сравнению с другими видами торцовый может обладать большими габаритами и жесткостью, поэтому режущие зубья крепятся надежно и дополнены пластинами из твердых сплавов. Этот инструмент обладает большей производительностью, нежели цилиндрический.
Выбор инструмента
Высокая эффективность инструментов данного типа обуславливается рядом специфических параметров. Среди показателей характеристик наиболее важными являются:
- характер выполняемой операции;
- характеристики обрабатываемого материала;
- геометрические размеры детали;
- форма головки;
- тип режущих насечек;
- свойства электроинструмента.
При выборе приспособления также рекомендуется учитывать мощность и количество оборотов оснащаемого оборудования. Технические характеристики изделия должны соответствовать метрическим показателям инструмента.
Металлический наждак с тонкой, универсальной, сверхтонкой насечкой и для работы с мягкими металлами может иметь головку специфической формы. Эффективность устройства зависит от формы и расположения режущей части, инструмент может иметь:
- редкие зубья для обработки сплава алюминия и меди;
- зубья стандартных размеров для обработки кромок и удаления заусениц;
- разнонаправленные зубья для работы с металлами твердой марки.
Для обработки продукции из цветных металлов специалисты рекомендуют использовать корундовый наждак с укрепленной заточкой. Удалить заусеницы поможет алмазная или абразивная шарошка, а также инструмент с основной частью двойной заточки. При шлифовке поверхностей изделий применятся конусная борфреза с ультратонкой нарезкой.
Виды
Растачиваемые отверстия делятся:
- сквозные;
- глухие.
Их растачивают одним типом головки, меняют только резцы. Для сквозного устанавливают обычные проходные. Дно глухих полостей зачищают торцевыми с 2 режущими кромками.
По механизму работы и настройки расточные головки делят:
- с ручной подачей;
- автоматические.
Каждый вид имеет свои преимущества.
С ручной подачей
Станочник перемещает салазки с закрепленным в нем резцом вручную, проворачивая ходовой винт ключом. В простых приспособлениях после каждого прохода отпускаются винты, подвигается резец на глубину реза, и снова затягивается крепеж.
Такие приспособления можно сделать самостоятельно. Они жесткие, простые, способны снять за один проход толстый слой металла. Поймать размер с припуском 0,005 мм головкой с ручной подачей сложно. Расточными головками с ручной подачей изготавливают только отверстия с ровными поверхностями одного размера.
С автоматической радиальной подачей
Автоматическая подача осуществляется за счет специальной муфты, передающей при включении вращение со шпинделя на ходовой винт. Это позволяет менять положение резца на любом участке по длине отверстия и выполнять канавки, конусы, фигурные вырезы.
Приспособления с автоматической радиальной подачей ползуна – резца, менее жесткие. Они снимают за один проход не более 0,02 мм металла. Точность настройки высокая, до 0,002 мм.
Как выбирать шарошки
Выбор подобного инструмента осуществляется в зависимости от предполагаемых работ, с каким материалом придется работать, какие конкретно операции предполагается выполнять. Современный инструмент, как правило, весь работает от электричества, где поддерживаются высокие обороты.
Поэтому при выборе шарошки следует учитывать характеристику электродрели или шуруповерта, их мощность и частоту вращения. Обработка поверхностей часто зависит от выбранного типа нарезки зубьев шарошки, которая бывает:
- тонкой;
- универсальной;
- ультратонкой;
- для работы по алюминию.
Твердосплавную шарошку следует применять при обработке цветных металлов. В случае если предполагается обработка мягкого металла, то необходим инструмент, у которого головка с укрепленной заточкой. Для более твердых материалов используется шарошка с алмазной заточкой.
Использование подобного инструмента дает возможность получить обработанную поверхность идеально ровной и гладкой. Кроме этого, времени на такую работу затратится гораздо меньше, а сама головка фрезы будет служить еще длительное время.
Существуют борфрезы, у которых головка может иметь двойную заточку, что положительно сказывается на эффективности проводимой обработки любой поверхности из металла.
Но, чтобы всегда иметь под рукой нужную шарошку специалисты рекомендуют приобретать наборы, где имеется несколько видов борфрез с различной формой головок, отличающихся как по материалу, так и по способу их заточки.
Что такое шарошки и для чего они нужны
—
Главным их преимуществом над напильником является то, что благодаря им не приходится тратить много времени и сил на обработку заготовок. Другим важным их достоинством является возможность обеспечить более высокое качество обработки.
В конструкционным плане борфрезы (именно так часто называют шарошки) представляют штифт-хвостовики, являющиеся основным элементом машинок, оснащённых электрическим или пневматическим приводом. Деталь отличается высокой скоростью работы, которая может составлять порядка 60 000 оборотов в одну минуту.
Обязательной составляющей борфреза является специальная головка, выполненная из твёрдого сплава, которая фиксируется на нём. Борфрезы используются для решения самых разнообразных задач, которые определяются в первую очередь конфигурацией этой головки.
Принимая решение в пользу того или иного варианта шарошки, следует первым делом изучить характеристики и возможности элемента, так как это впоследствии повлияет на эффективность его работы.
Нередко при помощи борфрез выполняется обработка матриц и сварных швов. При этом строительство является не единственной сферой, где используются эти изделия. Сегодня они получили распространение в медицине, стоматологии и ювелирном деле. Однако тут уже подразумеваются особые боры, представляющие класс твёрдосплавных элементов.
Среди достоинств, которыми обладают борфрезы, следует выделить возможность их использования в самых труднодоступных местах, где не под силу справиться иным деталям и человеку.
Именно этим обуславливается решение оборудовать этим элементом прямошлифовальную машину. С шарошкой подобное оборудование способно обрабатывать металл с любых направлений, включая и те, с которых затруднён доступ. За счёт этой особенности работу можно выполнить гораздо быстрее и с меньшими физическими усилиями.
На сегодняшний день доступно несколько видов шарошек по металлу:
- изделия из углеродистой стали;
- борфрезы с алмазным напылением;
- насадки из твёрдых сплавов.
https://youtube.com/watch?v=oy3io4I1pP0
Шарошки из углеродистой стали
наиболее популярным
Используя шарошки, специалист может выполнять сложные фигурные углубления на металлических поверхностях, что является невыполнимой задачей при работе иными инструментами.
Другим положительным качеством является способность устранять острые края или кусочки мелких границ, которые могут стать причиной травмы. Как правило, подобные насадки рассматриваются как вариант для бытового использования.
Насадки с алмазным напылением
наличием разнообразных форм
Особый тип подобных насадок представляют шарошки с алмазным напылением, которые предназначены для использования с гравировальной машиной. Их отличает наличие мелких размеров, а также ювелирная точность выполняемых работ.
Если говорить об обычных шарошках с алмазным напылением, то они отлично подходят для обработки ломких и малопрочных материалов, скажем, стекла и керамики.
Примечательно и то, что после их использования на изделии нельзя обнаружить ни одного признака обработки. В то же время с их помощью можно обрабатывать изделия, выполненные из более прочных металлов, которые демонстрируют стойкость к стальным борфрезам.
Шарошки из твёрдых сплавов
Подобный тип насадок для дрели создавался в целях обработки наиболее прочных металлов, в первую очередь чугуна или сплавов титана, а помимо этого различных сварочных швов. При их создании предполагалось, что с их помощью будет выполняться обработка металлов в условиях высоких температур, однако со временем они приобрели иное назначение.
Подобные шарошки рассчитаны на электроинструменты, обладающие высоким показателем мощности. Их отличает высокая долговечность, и в течение всего времени их использования они не лишаются своих преимуществ.
Выбирая подобные насадки, желательно отдавать предпочтение борфрезам в наборе, тогда у вас всегда будет возможность использовать наиболее подходящие формы. Лучше всего приобретать шарошки с учётом того металла, который планируется обрабатывать. В этом случае вам будет гарантирована наиболее качественная работа.
1-00 – Приспособление для обработки шаровой поверхности
Устройство и работа приспособления. Точная обработка шаровых поверхностей на токарном станке невозможна без специальных приспособлений. Познакомимся с устройством одного такого приспособления, предназначенного для обработки выпуклых и вогнутых шаровых поверхностей различных радиусов. Приспособление собирают в следующем порядке.В кольцевую выточку корпуса 8 запрессовывают канавкой вверх кольцо 7 — нижнее кольцо упорного подшипника. В канавку кольца укладывают сорок два шарика 6. В отверстие Ф4О А3 корпуса 8 вставляют резцедержатель в который предварительно запрессовывают кольцо 5; нижней плоскостью кольцо опирается на шарики 6. Резцедержатель крепят к корпусу гайкой 9, которую стопорят винтом 10. В паз на хвостовике резцедержателя закладывают шпонку 12; затем на хвостовик насаживают червячное колесо 11 и закрепляют на нем гайкой 13.В нижней части корпуса 8 имеются две проушины. Между проушинами вводят червяк 14, после чего в отверстия проушин и червяка закладывают валик 16 со шпонкой 17. На свободный конец валика Ф20 С3 штифтом 15 крепят рукоятку 18, в которую вставляют ручку 19. Чтобы ручка не выпадала, конец ее после сборки расклепывают. Валик 16 с червяком 14 вращают рукояткой 18. Червяк передает вращение червячному колесу 11 и связанному с ним при помощи шпонки 12 резцедержателю 4. При этом верхнее кольцо 5 упорного подшипника катится на шариках по неподвижному нижнему кольцу 7. В верхней части резцедержателя сделано прямоугольное отверстие, в которое вставляют резец 3.Корпус 8 надевают на пиноль задней бабки токарного станка и закрепляют винтом 1. Пинолью называется втулка, внутри которой находится центр задней бабки. При вращении маховика задней бабки пиноль получает возвратно-поступательное движение вдоль станины токарного станка.Рассмотрим, как работает приспособление. Деталь, на которой должна обрабатываться шаровая поверхность (выпуклая или вогнутая), закрепляют в патроне токарного станка. Деталь вращается вместе с патроном. Резец устанавливают в резцедержателе на нужный радиус точения с помощью специального шаблона (рис. 1). Хвостовик шаблона вставляют в отверстие Ф 12 А резцедержателя. Шаблон рассчитан на два радиуса точения: R — для выпуклой сферы и Ri — для вогнутой. Закрепив резец в нужном положении винтами 2, удаляют шаблон и устанавливают приспособление на пиноль. Вращая маховик задней бабки, подводят резец приспособления к обрабатываемой детали и поворотом рукоятки 18 на некоторый угол то в одном, то в другом направлении сообщают резцу вращательное движение в горизонтальной плоскости. Соприкасаясь с вращающейся деталью, резец обтачивает ее поверхность по сфере заданного радиуса.
