Конструктивные особенности изделия
Для создания мощной затяжки винтового крепления необходимо, чтобы рычаг воздействия был более мощным. Для этого к обыкновенной гайке приварили стальное кольцо. В результате появился новый вид крепёжного изделия. Эта идея впервые была воплощена в жизнь за рубежом. Изделия стали широко применяться в России для различных отраслей промышленности.
Все технические характеристики рым-гайки регламентируются европейским стандартом DIN 582. Действующий ГОСТ 22355–77 определяет только размер шайбы, которая дополняет метиз. Отличительной чертой этого крепежа является кольцо, расположенное под 90 градусов относительно основной плоскости.
Необычная конструкция позволяет закрутить гайку намного сильнее, чем гаечным ключом. Именно для этого существует кольцо, в которое вставляется металлический прут, выступающий в роли большого затягивающего рычага. Изделие М12 способно свободно выдержать груз весом 340 кг. Если расположение груза будет под углом 45 градусов, максимальный вес уменьшается на 100 кг.
Рым-гайка (с проушиной) DIN 582: технические характеристики
Близкий аналог (ISO, DIN, EN ISO):

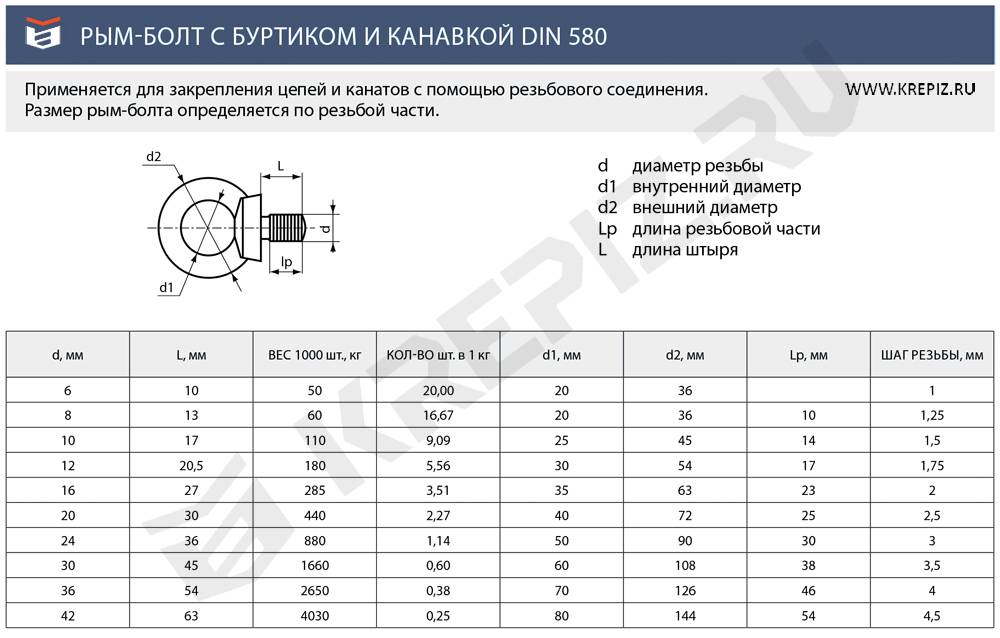

Стандарт | Наименование | Примечание |
Рым-болт | Используется в тех же целях, что и DIN 582. Основное отличие в параметрах изделия. |

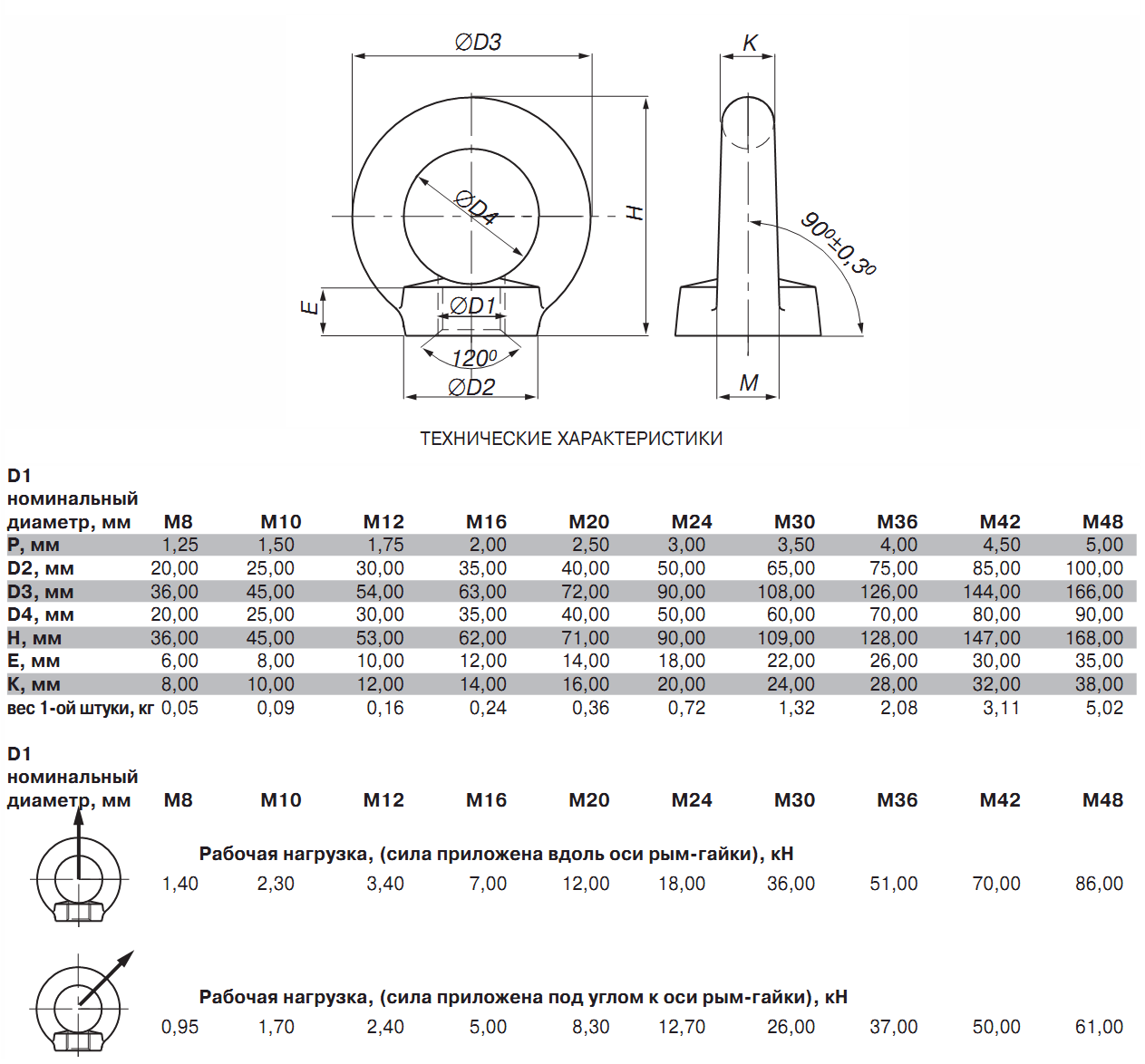

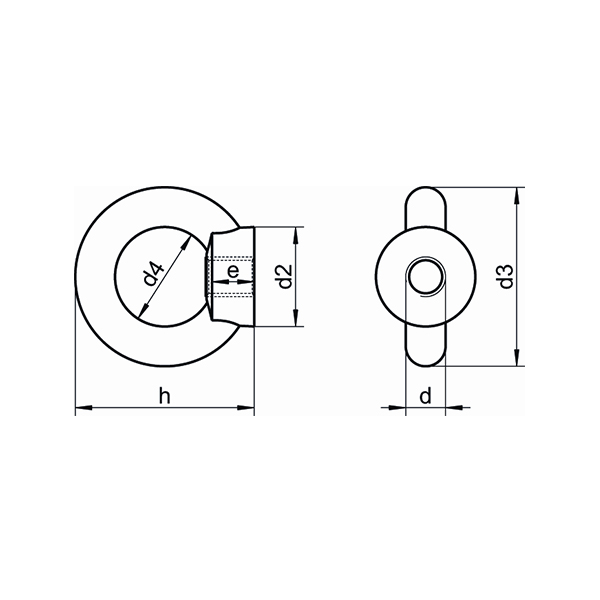

DIN 582:
Параметры гайки | Номинальный диаметр резьбы d | ||||
М8 | М10 | М12 | М16 | М20 | М24 |
М30
М36
М42
М48
М56
М64
М72*6
М80*6
М100*6
Диаметр, d1
20
25
30
35
40
50
65
75
85
100
110
120
150
170
190
Диаметр, d2
36
45
54
63
72
90
108
126
144
166
184
206
260
296
330
Диаметр, d3
20
25
30
35
40
50
60
70
80
90
100
110
140
160
180
Высота, h
36
45
53
62
71
90
109
128
147
168
187
208
260
298
330
Высота, e
8,5
10
11
13
16
20
25
30
35
40
45
50
60
70
80
Ширина, k
8
10
12
14
16
20
24
28
32
38
42
48
60
68
75
Все параметры в таблице указаны в мм.

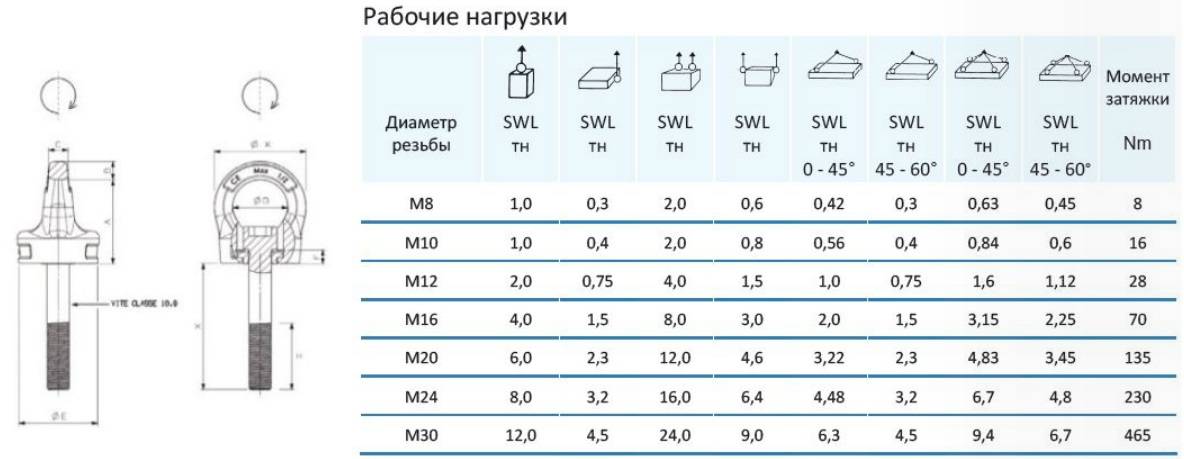

Максимальная рабочая нагрузка на рым-гайку DIN 582:
Распределение нагрузки | Схема распределения нагрузки | Параметр | Номинальный диаметр резьбы D1 | ||||||||||||||
M8 | M10 | M12 | M16 | М20 | М24 | М30 | M36 | М42 | М48 | М56 | М64 | М72 | М80 | М100 | |||
Рабочая нагрузка (сила приложена вдоль оси рым-гайки, кг (1 кН=100кг) | 140 | 230 | 340 | 700 | 1200 | 1800 | 3200 | 4600 | 6300 | 8600 | 11500 | 16000 | 20000 | 28000 | 40000 | ||
Рабочая нагрузка (сила приложена к оси рым-рым гайки под углом 45º, кг (1 кН=100кг) | 100 | 170 | 240 | 500 | 860 | 1290 | 2300 | 3300 | 4500 | 6100 | 8200 | 11000 | 14000 | 20000 | 29000 |
Технические требования
Болты с кольцом производят из углеродистой стали одной из двух марок – 20 либо 25. Это прочные материалы, которые отвечают самым высоким требованиям. Обязательно должен присутствовать сертификат компании-изготовителя, подтверждающий соответствие стали к необходимым маркам.
Производятся метизы методом штамповки или ковкой. Дополнительно изделия могут цинковать, чтобы защитить от коррозии.
Другие технические условия:
- уровень сложности – C3;
- класс точности – 2;
- заваривать или заделывать каким-то другим образом имеющиеся повреждения нельзя;
- разрешается оставлять лыску, которая образуется в результате устранения заусенцев на кольце, если размер изделия сохраняется в пределах допустимых норм;
- после изготовления с крепежей удаляются следы окалины;
- возможна всего 1 вторичная термообработка;
- на обработанной площади стержня не должно оставаться надрезов и сколов.
В дополнение готовые рым-болты проверяются на твердость. Показатели должны соответствовать определенным критериям, прописанным в ГОСТ.
Конструктивные особенности изделия
Для создания мощной затяжки винтового крепления необходимо, чтобы рычаг воздействия был более мощным. Для этого к обыкновенной гайке приварили стальное кольцо. В результате появился новый вид крепёжного изделия. Эта идея впервые была воплощена в жизнь за рубежом. Изделия стали широко применяться в России для различных отраслей промышленности.
Все технические характеристики рым-гайки регламентируются европейским стандартом DIN 582. Действующий ГОСТ 22355–77 определяет только размер шайбы, которая дополняет метиз. Отличительной чертой этого крепежа является кольцо, расположенное под 90 градусов относительно основной плоскости.
Необычная конструкция позволяет закрутить гайку намного сильнее, чем гаечным ключом. Именно для этого существует кольцо, в которое вставляется металлический прут, выступающий в роли большого затягивающего рычага. Изделие М12 способно свободно выдержать груз весом 340 кг. Если расположение груза будет под углом 45 градусов, максимальный вес уменьшается на 100 кг.
Разновидности гаечных ключей: как определить подходящий
Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:
- Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
- Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
- Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
- Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
- Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.
- Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
- Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
- Гаечный ключ со спицами — это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
- Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.
Гаечный ключ подбирается по размеру болта или гайки. Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.
Выбор типоразмера
Производится по предельной грузоподъёмности изделия, которая установлена в пределах от 560 кг – для рым-гаек М6, до 21600 кг – для рым-гаек М30. Следует отметить, что DIN 582 оговаривает не предельную, а разрушающую нагрузку на крепёж. Эти понятия не идентичны, поэтому значение допускаемой грузоподъёмности при выборе должно быть уменьшено не менее чем на 60% (предел, при котором в материале начинают происходить явления ползучести).
Важной характеристикой, которая определяет работоспособность изделия, является способ его получения. Продукция из алюминия или бронзы может изготавливаться методами литья, но для сталей используют преимущественно технологию горячей объёмной штамповки. После деформирования изделия подвергают пассивации и электрохимическому покрытию
После деформирования изделия подвергают пассивации и электрохимическому покрытию.
Прочность кованых рым-гаек выше, чем литых, вследствие упрочнения, которое приобретает материал, а также из-за более благоприятной макроструктуры стали.
Как правильно насадить колун на топорище?
Вертикуттер для газона. Обзор
Размеры гаек.
Размеры гаек — это расстояние между параллельными гранями, размеры зависят от требований к определенному виду разъемного соединения. Диаметр и шаг резьбы — это основные параметры гайки. Диаметр резьбы обозначают буквой d, шаг резьбы буквой P. Размеры, регламентируются ГОСТом, а также предусматриваются не рекомендуемые размеры гаек, с диаметром резьбы менее 2 мм. Могут быть удлиненные и короткие. Стандартная и самая распространенная гайка считается шестигранная, с диаметром резьбы от 1,6 до 48 мм. Для крепежа которой необходим гаечный ключ.
Когда потребителю этого вида крепежа, необходимо приобрести гайки, то в первую очередь необходимо ознакомится с предложениями от надежных, хорошо известных на рынке поставщиков.
Таблица размеров и весов шестигранных гаек ГОСТ 5927-70 от М1 по М10
Размеры
DIN 582 предусматривает следующий размерный диапазон крепежа:
- По диаметру резьбы – от М6 до М30 (чаще других востребованы рым-гайки М8, М10, М12 и М16). Стандарт допускает изготовление рым-гаек и с более крупной резьбой, до М54 включительно.
- Внутренний размер отверстия в кольце/петле – от 20 до 60 мм.
- Внешний размер кольца/петли, мм – 30…108.
- Высота, мм – 36…109 мм.
Габарит метиза определяется либо по диаметру кольца, либо по толщине петли.
DIN 582 содержит также рекомендации по материалу, из которого могут изготавливаться рым-гайки.
Стальной крепёж может производиться из сталей:
- Углеродистой марки C1030 (аналог отечественных марок — сталь 30 или сталь 30Г по ГОСТ 1050-84).
- Углеродистой стали C1045 (аналог – сталь 45).
- Нержавеющей стали 304 (аналог – сталь 08Х18Н10).
- Нержавеющей стали 316 (ближайший аналог – коррозионно стойкие стали 03Х17Н14М3 или 04Х17Н13М2).
Из цветных металлов и сплавов для производства рым-гаек применяют латунь, кремниевую бронзу, алюминий и его сплавы, титан и его сплавы. Продукция, изготовленная из обычных марок конструкционных сталей, должна проходить антикоррозионную обработку – горячее цинкование, воронение или анодирование (в случае алюминиевого крепежа).
2 За какими данными стоит заглянуть в аналог ГОСТа – DIN?
Обывателю может показаться, что простота конструкции исключает какие-то эксплуатационные проблемы. Но подбирать изделие следует только согласно параметрам, указанным в технической документации. Ведь при малейшем несоответствии характеристик мы поставим под угрозу достоверность таких важных показателей, как рабочая нагрузка или даже предел разрушения.
Производитель обязуется соблюдать угол наклона кольца к плоскости шайбы, его диаметр, внутренний и внешний, а также его толщину
Также важно не забывать и о самой резьбе гайки. Для нее стандартизованы такие параметры, как толщина, внутренний и внешний диаметр
Измеряют еще и общую высоту изделия
Все эти параметры скомбинированы в определенном соотношении, чтобы рабочие возможности крепежа были максимальны, и сведены в простую, с первого взгляда, маркировку
Измеряют еще и общую высоту изделия. Все эти параметры скомбинированы в определенном соотношении, чтобы рабочие возможности крепежа были максимальны, и сведены в простую, с первого взгляда, маркировку.
Каждая рым-гайка (DIN 582) обозначается по номинальному внутреннему диаметру резьбы простым шифром Мх, где х – это миллиметры. Так, рым-гайка М8 имеет внутренний диаметр самого крепежа, соответствующий метрической резьбе М8. Внешний диаметр – 20 мм. Размеры кольца – 20 и 36 мм по внутренним и внешним краям соответственно. При этом грузоподъемность изделия составляет 140 кг. Если нагрузка будет под углом, то последний параметр следует снизить на треть.
Рым-гайка DIN 582
Следующей в таблице идет рым-гайка М10 с соответствующей метрической резьбой. В этом случае внешний диаметр изделия и внутренний кольца увеличивается на 5 мм и равен 25 мм. Допустимая нагрузка уже составляет целых 230 кг, если же она приложена под углом, то это значение снижается до 170 кг. А вот рым-гайка М20 уже сможет выдержать нагрузку в целых 1200 кг и 830 кг под углом. Гайки должны выдерживать температурный разбег от -40 до +65 °С. На внутренней поверхности крепежей, будь то любая рым-гайка (DIN 582), не допускаются рванины, а также выкрашивания, выходящие по глубине за пределы среднего диаметра резьбы.
Также их длина не должна превышать 1/4 витка. Все изделия проходят испытания на нагрузку, определение твердости и коэффициента закручивания. Правила приемки более подробно описаны в общем для всех крепежей ГОСТе 17769-83. Для каждого испытания отбирается по 5 изделий одного вида. Масса элементов зависит от их размера. Если сравнить, каким весом обладает рым-гайка М10 и следующий в таблице типоразмеров крепеж, то в первом случае масса 100 штук составит 0,11 кг, а во втором это значение достигнет 0,18 кг. А вот рым-гайка М16 имеет еще больший вес, и масса 100 штук таких изделий составит уже 0,28 кг.
Неважно, необходима вам рым-гайка М12 либо иной типоразмер, в любом случае изделие обязано выдержать указанные нагрузки, поэтому металл, из которого оно сделано, должен быть высокого качества и соответствовать ГОСТу. Углеродистая аустенитная сталь обладает прекрасными характеристиками
Она выдерживает высокие и низкие температуры, ей не страшны динамические нагрузки, и все это в сочетании с относительно низкой стоимостью
Также для изготовления такого типа гаек используют легированные марки сталей. Правда, часто цена этих сплавов достаточно велика. А вот чтобы рым-гайка М8 или резьбой побольше обладала отличной коррозионной стойкостью, ее поверхность покрывают слоем цинка. Эта обработка также положительно сказывается на внешнем виде изделия
Она выдерживает высокие и низкие температуры, ей не страшны динамические нагрузки, и все это в сочетании с относительно низкой стоимостью. Также для изготовления такого типа гаек используют легированные марки сталей. Правда, часто цена этих сплавов достаточно велика. А вот чтобы рым-гайка М8 или резьбой побольше обладала отличной коррозионной стойкостью, ее поверхность покрывают слоем цинка. Эта обработка также положительно сказывается на внешнем виде изделия.
Что это такое?
На территории России стандартов ГОСТ для рым-гайки нет, ее производят по DIN582. Это мировой стандарт.
Традиционная гайка представляет собой крепежную деталь с внутренней резьбовой нарезкой. Соединение создается в сочетании с винтовыми болтами или шпильками. Приставка «рым» переводится как «кольцо». То есть рым-гайка – это кольцо, соединенное с гайкой. Главная ее особенность – это резьба, расположенная под углом 90 градусов относительно ее кольца. Резьба может быть метрической или дюймовой.
Вот главные плюсы таких крепежей.
- Нет потребности в гаечном ключе для затягивания метиза. Это можно сделать при помощи любого рычага, вставленного в кольцо.
- Технологические характеристики по международному стандарту очень высокие – стальная гайка выдерживает большую нагрузку. А также изделия обладают увеличенной грузоподъемностью – до 21600 килограммов.
- Устойчивы к процессу ржавления в условиях повышенной влажности.
- Невысокая цена.
Необычная форма метиза позволяет завинтить рым-гайку очень сильно в отличие от обычной, где обязательно использование гаечного ключа.
Область применения гаек
После приварки к обыкновенной гайке специального кольца конструкция стала более совершенной. Увеличился рычаг воздействия и сила закручивания. Обновлённая система дала возможность эксплуатировать рым-гайку DIN 582 в различных промышленных сферах. Теперь она прекрасно сочетается с любым болтом или резьбовым стержнем.

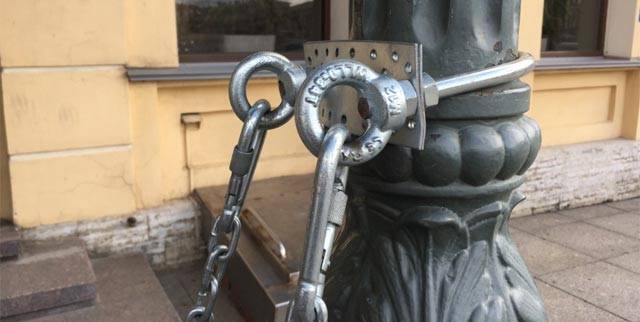

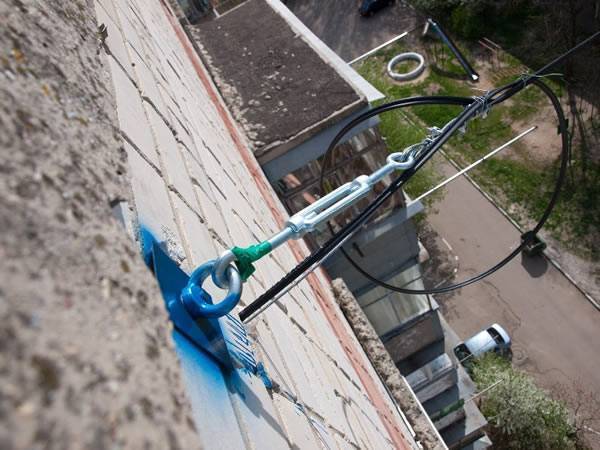

С помощью кольца можно осуществлять фиксацию такелажных приспособлений. К таким гайкам, установленным на поверхности земли, с помощью талрепа, крепится натянутый трос. Рым-гайку часто применяют для буксирования тяжелой техники, также она применяется при сборке сложных деталей.
Некоторые опасения вызывает несущая способность этой оснастки. Однако, чтобы не возникало никаких проблем, необходимо правильно подбирать грузоподъёмность изделия. Большие габариты оснастки могут ввести в заблуждение.
Как измерить гайку: советы профессионалов
Поскольку большинство гаек конструктивно предусматривают наличие метрической резьбы, для их измерения нужно будет больше времени и манипуляций
Специалисты при измерении размера гайки советуют брать во внимание болт или винт, с которыми у гайки будет резьбовое соединение. Этот вариант поможет достичь максимальной точности. Такое измерение позволит узнать внутренний диаметр изделия
Такое измерение позволит узнать внутренний диаметр изделия.
При правильном определении диаметра гайки учитывается проходимость изделия. То есть, одна часть детали должна прочно соприкасаться с гайкой, а вторая не должна
Для определения стандарта гайки по таблице ГОСТ, важно определить высоту гайки. Чтобы замерить шаг резьбы, нужен резьбомер. С его помощью удастся просчитать количество витков на нужном промежутке
С его помощью удастся просчитать количество витков на нужном промежутке.
Описание и классификация
Типоразмеры рым-гаек устанавливаются в соответствии со стандартами DIN 582 (ГОСТ на подобную продукцию в России отсутствует). Изделие включает в себя замкнутое кольцо, которое у своего основания плавно переходит в резьбовую втулку. Резьба может быть метрической или дюймовой.
Классификация крепежа может быть произведена по следующим параметрам:
- по форме кольца – круглое, овальное, в форме заоваленного прямоугольника;
- по высоте опорной части втулки: низкая или высокая;
- по внутреннему габариту кольца;
- по расчётному значению нагрузки – силовые или несиловые рым-гайки.
Головка выпускается в трёх модификациях:
- Тип A — стандарт с внутренней резьбой и головкой в форме петли.
- Тип В (силовой) – рым-гайка с головкой увеличенной площадью поперечного сечения.
- Тип D – с уменьшенной головкой и дюймовой резьбой.
Для своего применения деталь должна навинчиваться в выступающий резьбовой конец шпильки, длина которого должна быть не менее высоты втулки. Чтобы исключить повреждение поверхности груза, между ним и рым-гайкой, как и в случае рым-болта, рекомендуется прокладывать плоскую шайбу толщиной не менее 1 мм.
Что это такое?

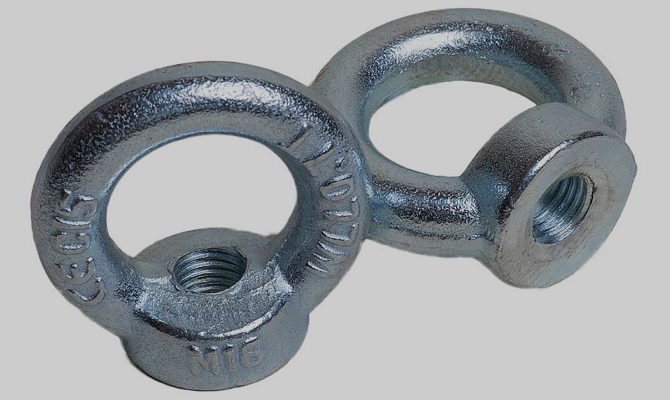

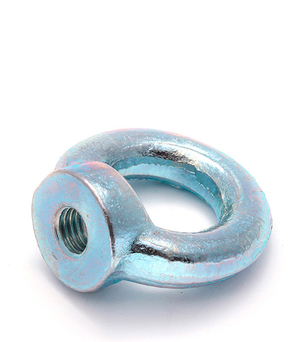

Рым-гайкой называют крепежное изделие в виде кольца с резьбой. Оно используется для соединения двух деталей. Рым-гайка также известна под именами гайка с риской, кольцевая гайка или кольцевой замок.
Основное назначение рым-гаек — это обеспечение надежного и прочного крепления между двумя элементами. Их применяют в сфере машиностроения, в производстве мебели, конструкций, бытовой техники и многих других отраслях.
Существуют различные типы рым-гаек, которые отличаются диаметром, резьбой, материалом и другими характеристиками. Также есть специализированные рым-гайки, предназначенные для конкретных задач, например, удлиненные рым-гайки или рым-гайки с фланцем.
Некоторые виды рым-гаек:
- Обычная гайка с риской.
- Рым-гайка со внутренней резьбой.
- Рым-гайка с высоким кольцом.
- Рым-гайка с фланцем.
Рым-гайки имеют важное значение в производстве и строительстве, поэтому важно правильно выбрать нужный тип рым-гайки и использовать его правильно
Гайка с проушиной из нержавеющей стали | Elite Sales Inc.
Нержавеющая сталь типа 316 Соответствует или превосходит все требования ASME B30.26
Нажмите, чтобы увеличить
Рым-гайки из нержавеющей стали представляют собой резьбовые соединения с головка с петлей, которая используется для закрепления крючков или веревок. Рым-гайки обычно используются для:
- Навесного оборудования на транспортном оборудовании
- Направление и крепление кабелей или проводов
- Помощь при вертикальном подъеме
Каждая рым-гайка изготовлена из нержавеющей стали марки 316, что делает их чрезвычайно прочными и устойчивыми к коррозии и ржавчине. Elite Sales предлагает рым-гайки из нержавеющей стали различных размеров с пределом рабочей нагрузки до 10 000 фунтов. Каждая рым-гайка соответствует или превосходит все требования ASME B30.26.
Если вам нужен поставщик рым-гаек из нержавеющей стали, которому вы можете доверять в отношении высококачественного оборудования, не ищите ничего, кроме Elite Sales.
1 | 1/4 | 1.25 | 0.75 | 1.00 | 0.75 | 0.50 | 0.69 | 0.63 | 0.46 | 1.72 | 0.31 | 520 | 0.09 | SSF1EN |
2 | 3/8 | 1.62 | 1.00 | 1.20 | 0.83 | 0.56 | 0.81 | 0.89 | 0.58 | 2.09 | 0. 41 | 1,250 | 0.17 | SSF2EN |
3A | 1/2 | 2.00 | 1.25 | 1.44 | 1.08 | 0.81 | 1.00 | 1.09 | 0.73 | 2.55 | 0.50 | 2,250 | 0.28 | SSF3AEN |
4 | 5/8 | 2.50 | 1.50 | 1.92 | 1.35 | 1.00 | 1.31 | 1.31 | 0.83 | 3.25 | 0.69 | 3,600 | 0.60 | SSF4EN |
5 | 3/4 | 3.00 | 1.75 | 2.28 | 1.59 | 1.12 | 1.50 | 1.57 | 1.05 | 3.96 | 0.84 | 5,200 | 1.00 | SSF5EN |
6 | 7/8 | 3. 50 | 2.00 | 2.50 | 1.96 | 1.38 | 1.88 | 1.77 | 1.14 | 4.40 | 1.00 | 7,200 | 1.65 | SSF6EN |
7 | 1 | 4.00 | 2.25 | 2.92 | 2.21 | 1.56 | 2.13 | 2.02 | 1,30 | 5.10 | 1,19 | 10 000 | 2,69 | SSF7EN |
1 Особенности конструкции рым-гайки
Чтобы покрепче затянуть винтовое крепление, было решено увеличить рычаг воздействия, этому помогло кольцо, которое приварили к обычной гайке. Так появился и потом успешно прижился новый тип крепежа. Возникновение идеи такого элемента произошло не на нашей территории, несмотря на его широкое применение у нас сейчас (рым-гайка М16 используется во многих областях, начиная от быта и заканчивая промышленностью и машиностроением).
Рым-гайки М16
Это как раз объясняет тот факт, что регулирующего ГОСТа на него нет, зато есть достаточно авторитетный аналогичный документ европейского пера – DIN 582. И хотя часто вы увидите ГОСТ 22355-77 в сочетании с названием этого крепежа, но в этом документе описываются размеры шайб, которыми хорошо дополняется рым-гайка (DIN 582). Откуда же появилось такое название? Приставка “рым” в переводе означает кольцо. Крепеж, о котором идет речь в нашей статье, имеет отличительную особенность – кольцо, расположенное перпендикулярно его плоскости. Причем, рым-гайка М8 будет иметь резьбу, соответствующую простой детали такой же маркировки.
Особенность полученной конструкции в том, что ее легко завинтить с куда большей силой, чем при использовании обычного гаечного ключа. В этом нам поможет кольцо, которое прочно соединено с основанием, в него вставляют прут, за счет чего и получается большой рычаг для затягивания. Затем его можно использовать и как петлю для навесных креплений. Если придерживаться требований по грузоподъемности, то проблем возникнуть не должно. Например, рым-гайка М12 способна выдержать 340 кг и на 100 кг меньше, если нагрузка будет приходиться под углом 45°.
Конструктивные особенности изделия
Для создания мощной затяжки винтового крепления необходимо, чтобы рычаг воздействия был более мощным. Для этого к обыкновенной гайке приварили стальное кольцо. В результате появился новый вид крепёжного изделия. Эта идея впервые была воплощена в жизнь за рубежом. Изделия стали широко применяться в России для различных отраслей промышленности.
Все технические характеристики рым-гайки регламентируются европейским стандартом DIN 582. Действующий ГОСТ 22355–77 определяет только размер шайбы, которая дополняет метиз. Отличительной чертой этого крепежа является кольцо, расположенное под 90 градусов относительно основной плоскости.
Необычная конструкция позволяет закрутить гайку намного сильнее, чем гаечным ключом. Именно для этого существует кольцо, в которое вставляется металлический прут, выступающий в роли большого затягивающего рычага. Изделие М12 способно свободно выдержать груз весом 340 кг. Если расположение груза будет под углом 45 градусов, максимальный вес уменьшается на 100 кг.
2 За какими данными стоит заглянуть в аналог ГОСТа – DIN?
Обывателю может показаться, что простота конструкции исключает какие-то эксплуатационные проблемы. Но подбирать изделие следует только согласно параметрам, указанным в технической документации. Ведь при малейшем несоответствии характеристик мы поставим под угрозу достоверность таких важных показателей, как рабочая нагрузка или даже предел разрушения.
Производитель обязуется соблюдать угол наклона кольца к плоскости шайбы, его диаметр, внутренний и внешний, а также его толщину
Также важно не забывать и о самой резьбе гайки. Для нее стандартизованы такие параметры, как толщина, внутренний и внешний диаметр. Измеряют еще и общую высоту изделия
Измеряют еще и общую высоту изделия
Все эти параметры скомбинированы в определенном соотношении, чтобы рабочие возможности крепежа были максимальны, и сведены в простую, с первого взгляда, маркировку
Измеряют еще и общую высоту изделия. Все эти параметры скомбинированы в определенном соотношении, чтобы рабочие возможности крепежа были максимальны, и сведены в простую, с первого взгляда, маркировку.
Каждая рым-гайка (DIN 582) обозначается по номинальному внутреннему диаметру резьбы простым шифром Мх, где х – это миллиметры. Так, рым-гайка М8 имеет внутренний диаметр самого крепежа, соответствующий метрической резьбе М8. Внешний диаметр – 20 мм. Размеры кольца – 20 и 36 мм по внутренним и внешним краям соответственно. При этом грузоподъемность изделия составляет 140 кг. Если нагрузка будет под углом, то последний параметр следует снизить на треть.
Рым-гайка DIN 582
Следующей в таблице идет рым-гайка М10 с соответствующей метрической резьбой. В этом случае внешний диаметр изделия и внутренний кольца увеличивается на 5 мм и равен 25 мм. Допустимая нагрузка уже составляет целых 230 кг, если же она приложена под углом, то это значение снижается до 170 кг. А вот рым-гайка М20 уже сможет выдержать нагрузку в целых 1200 кг и 830 кг под углом. Гайки должны выдерживать температурный разбег от -40 до +65 °С. На внутренней поверхности крепежей, будь то любая рым-гайка (DIN 582), не допускаются рванины, а также выкрашивания, выходящие по глубине за пределы среднего диаметра резьбы.
Также их длина не должна превышать 1/4 витка. Все изделия проходят испытания на нагрузку, определение твердости и коэффициента закручивания. Правила приемки более подробно описаны в общем для всех крепежей ГОСТе 17769-83. Для каждого испытания отбирается по 5 изделий одного вида. Масса элементов зависит от их размера. Если сравнить, каким весом обладает рым-гайка М10 и следующий в таблице типоразмеров крепеж, то в первом случае масса 100 штук составит 0,11 кг, а во втором это значение достигнет 0,18 кг. А вот рым-гайка М16 имеет еще больший вес, и масса 100 штук таких изделий составит уже 0,28 кг.
Неважно, необходима вам рым-гайка М12 либо иной типоразмер, в любом случае изделие обязано выдержать указанные нагрузки, поэтому металл, из которого оно сделано, должен быть высокого качества и соответствовать ГОСТу. Углеродистая аустенитная сталь обладает прекрасными характеристиками. Она выдерживает высокие и низкие температуры, ей не страшны динамические нагрузки, и все это в сочетании с относительно низкой стоимостью
Она выдерживает высокие и низкие температуры, ей не страшны динамические нагрузки, и все это в сочетании с относительно низкой стоимостью
Также для изготовления такого типа гаек используют легированные марки сталей. Правда, часто цена этих сплавов достаточно велика. А вот чтобы рым-гайка М8 или резьбой побольше обладала отличной коррозионной стойкостью, ее поверхность покрывают слоем цинка. Эта обработка также положительно сказывается на внешнем виде изделия
Она выдерживает высокие и низкие температуры, ей не страшны динамические нагрузки, и все это в сочетании с относительно низкой стоимостью. Также для изготовления такого типа гаек используют легированные марки сталей. Правда, часто цена этих сплавов достаточно велика. А вот чтобы рым-гайка М8 или резьбой побольше обладала отличной коррозионной стойкостью, ее поверхность покрывают слоем цинка. Эта обработка также положительно сказывается на внешнем виде изделия.
Рым-гайка – классификация и применение
Данный крепежный элемент имеет свою маркировку в зависимости от размера резьбы. И несмотря на то, что их довольно много (от М6 до М48), наиболее востребованными являются изделия М10, М12, М16, М20. Рым-гайка с такими параметрами имеет средний размер, подходящий для большинства механизмов и соединений вокруг нас. Также учитывается материал, из которого она сделана. В зависимости от этих параметров определяется ее грузоподъемность и прочность.
Основными параметрами рым-гаек являются еще внешний и внутренний диаметры кольца, его высота, а также высота самой гайки, ее диаметр и шаг резьбы. Найти маркировку изделия в зависимости от всех этих величин можно либо в специальной литературе, либо в интернете. Еще следует уточнить в том же источнике и допустимые нагрузки при прямом и диагональном выравнивании для этого крепежа.
Все мы знаем, что такое ГОСТ, однако далеко не всем известно, как расшифровывается DIN. Это немецкий институт стандартизации, занимающийся разработками нормативно-технической документации. Несколько лет назад был заключен договор между ним и организациями, разрабатывающими стандарты в других странах, в том числе и России. Так что эта система стандартов имеет мировое значение.
Гайка типа рым нашла свое применение в самых различных областях, это и строительство, и сельское хозяйство, и машиностроение, и судостроение, найдете вы ее даже в быту. Ее часто используют на производстве, в портах при такелажных работах. Сочетая ее со специальным рым-болтом, появляется возможность поднять груз практически любого веса, а благодаря оригинальной конструкции она является незаменимым элементом для крепления канатов, цепей и тросов. С ее помощью можно захватить деталь, поднять ее и переместить на новое место. Кроме того, именно она принимает участие в сборке различных конструктивных элементов. А учитывая то, что ее с легкостью можно использовать и в качестве стандартной гайки, область применения становится невероятно широкой.
Стоит отметить и превосходную грузоподъемность рым-гаек, причем даже элементы с диаметром 20 мм могут поднять груз массой почти полторы тонны, а что уж говорить об изделиях, имеющих больший диаметр. Так, например, гайка М48 (диаметром 90 мм) может транспортировать целых 8,5 тонны. Обязательно учитывайте грузоподъемность крепежного элемента, чтобы не допустить аварийной ситуации. Такую гайку по праву можно назвать универсальной, нашедшей свое предназначение практически везде.
Материал для изготовления
Чтобы оснастка смогла выдерживать большие нагрузки, её изготавливают из специальной конструкционной стали, предназначенной для производства:
- Болтов.
- Гаек.
- Крючков.
Эта сталь отличается высокой пластичностью. Она может эксплуатироваться при температуре -40 — +450 градусов. Иногда эти метизы изготавливают методом ковки. Чтобы поверхность приспособления не ржавела, а также для продления срока службы, их хромируют.
Отлично зарекомендовала аустенитная сталь с большим количеством углерода. Она способна работать при любой температуре, не боится больших динамических нагрузок.
Область применения гаек
После приварки к обыкновенной гайке специального кольца конструкция стала более совершенной. Увеличился рычаг воздействия и сила закручивания. Обновлённая система дала возможность эксплуатировать рым-гайку DIN 582 в различных промышленных сферах. Теперь она прекрасно сочетается с любым болтом или резьбовым стержнем.
С помощью кольца можно осуществлять фиксацию такелажных приспособлений. К таким гайкам, установленным на поверхности земли, с помощью талрепа, крепится натянутый трос. Рым-гайку часто применяют для буксирования тяжелой техники, также она применяется при сборке сложных деталей.

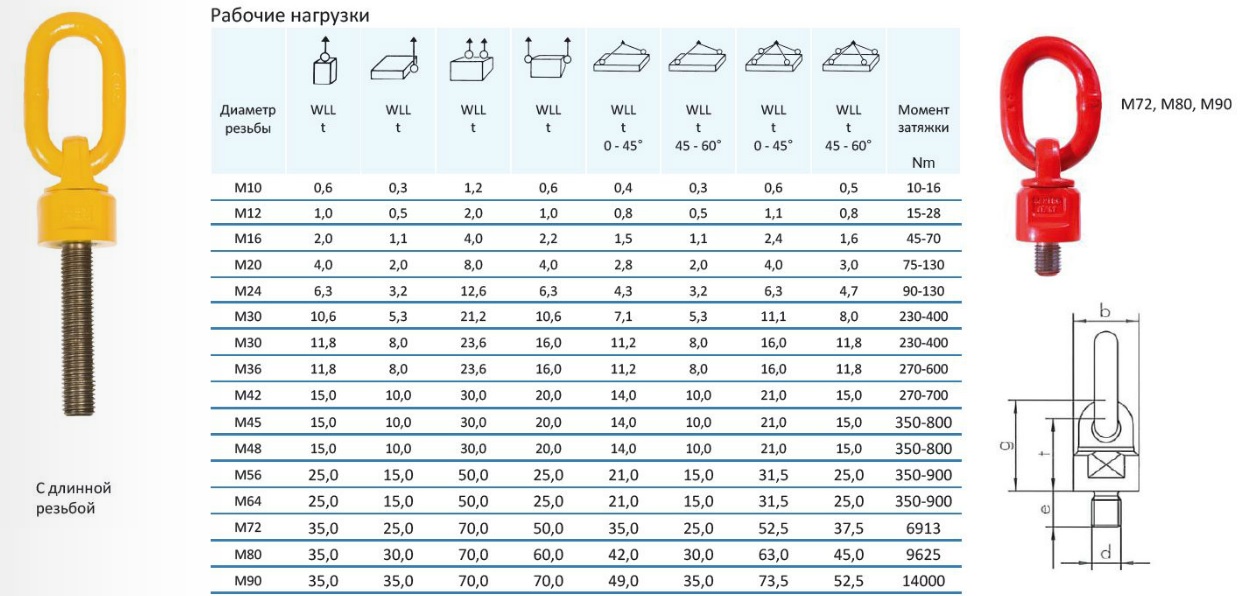

Некоторые опасения вызывает несущая способность этой оснастки. Однако, чтобы не возникало никаких проблем, необходимо правильно подбирать грузоподъёмность изделия. Большие габариты оснастки могут ввести в заблуждение.
