Ручная дрель механическая. Привет из СССР

Преимущества ручной механической дрели

Одним из основных достоинств, которым обладает ручная дрель, является её максимально простая конструкция. Большинство деталей изготовлено из металла и поломки, даже если происходят, случаются чаще всего из-за механических повреждений, например, при падении на дрель чего-то массивного. Это поднимает уровень надёжности на недостижимую для электрических моделей высоту — сломаться в устройстве практически нечему. Из-за простоты конструкции и высокой степени надёжности механическая дрель очень долговечна. Существует немало примеров, когда эти устройства служат несколько десятков лет.

Кроме того, ручная дрель хорошо справляется со сверлением отверстий в дереве и других деревянных материалах (фанере, ДВП, ДСП), пластике, гипсокартоне, не слишком толстом металле. Если диаметр производимых отверстий не превышает 10 мм, ручная дрель может делать их практически с такой же эффективностью, как и электрические аналоги. При этом не требуется доступ к электричеству, что для некоторых условий имеет определяющее значение. Как и другие виды подобного инструмента, этот можно использовать для завинчивания или выворачивания крепёжных резьбовых деталей (саморезов, шурупов, винтов). Для превращения устройства в шуруповёрт нужно лишь зафиксировать в патроне соответствующую биту.

Бесспорным преимуществом, присущим такому инструменту, как ручная дрель, считается низкая стоимость. Цена инструмента, в зависимости от модели и диаметра патрона, может составлять от 400 до 1000 рублей, что делает его доступным для любого покупателя, независимо от уровня дохода.

Это интересно: Огнеупорные листовые материалы

Тарелочные

Тарелочные насадки для дрелей выполнены по аналогии с теми, которые применяются в обычных шлифовальных машинках. Разница между ними только в том, что вместо резьбы имеется штырь для закрепления насадки в патроне. Такие штыри могут быть неподвижными или регулируемыми. Последние более удобно применять на дрелях, так как подвижное крепление позволяет плавно повторять контуры обрабатываемой поверхности и компенсировать неудачные отклонения дрели.

В качестве таких насадок могут применяться и те, которые предназначены для болгарки. Для того, чтобы закрепить их на дрели, применяется специальный переходник в виде штыря с резьбой, который обычным способом зажимается в патроне инструмента. Однако это не самый удобный вариант для дрели, так как жесткое крепление иногда мешает и может испортить всю работу.

Резиновые тарелочные насадки имеют неподвижный штырь для закрепления в патроне. В этом случае жесткое сцепление будет только на пользу. Какая бы тарелочная насадка на дрель для шлифовки не применялась, все они работают в паре с наждачной бумагой, которая крепится с помощью липучек. Для этих целей в продаже имеется абразивная бумага в виде дисков, с обратной стороны которой есть специальное покрытие. Обычная бумага для этих целей не применяется.

Как сделать своими руками?

Напоследок остается рассказать об изготовлении простейшей ручной дрели своими силами. Описываемый метод предполагает использование старого зонта, дюбеля и сверла в качестве составляющих создаваемого инструмента, а также простейшего инвентаря – молотка и ножовки по металлу. Практика показывает, что решить данную задачу можно за несколько минут, придерживаясь приведенного ниже алгоритма:

  • взять зонт и отпилить от его стержня фрагмент требуемой длины (вместе с ручкой);
  • согнуть заготовку в двух местах под углом, максимально близким к прямому;
  • подобрать дюбель подходящего диаметра и вбить его в трубку на предельно возможную глубину, после чего надежно зафиксировать в нем сверло.

Если же мастеру необходим более тонкий режущий инструмент, ему понадобится еще один дюбель, который нужно вбить в уже установленный. По завершении данного действия остается взять сверло меньшего диаметра и закрепить его описанным выше способом.

Подводя итог, можно констатировать, что ручные дрели заслуженно пользуются своей популярностью. Использовать их есть смысл каждому, кто ценит надежные и неприхотливые инструменты, способные обеспечить высокое качество выполняемых работ.

Обзор ручной дрели и принцип ее работы вы можете увидеть в следующем видео.

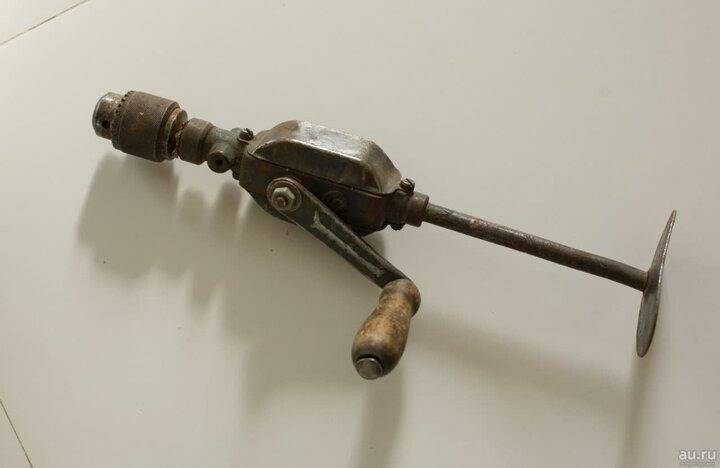

Покопавшись в мастерских наших дедов, вы еще сможете найти особый плотницкий инструмент, который по праву можно считать отцом всех электродрелей – коловорот. Чтобы не перепутать его с другими видами дрелей, разберемся вместе, как он выглядит и какие функции выполняет.

Преимущества ручной механической дрели

Одним из основных достоинств, которым обладает ручная дрель, является её максимально простая конструкция. Большинство деталей изготовлено из металла и поломки, даже если происходят, случаются чаще всего из-за механических повреждений, например, при падении на дрель чего-то массивного. Это поднимает уровень надёжности на недостижимую для электрических моделей высоту – сломаться в устройстве практически нечему. Из-за простоты конструкции и высокой степени надёжности механическая дрель очень долговечна. Существует немало примеров, когда эти устройства служат несколько десятков лет.

Кроме того, ручная дрель хорошо справляется со сверлением отверстий в дереве и других деревянных материалах (фанере, ДВП, ДСП), пластике, гипсокартоне, не слишком толстом металле. Если диаметр производимых отверстий не превышает 10 мм, ручная дрель может делать их практически с такой же эффективностью, как и электрические аналоги.
При этом не требуется доступ к электричеству, что для некоторых условий имеет определяющее значение. Как и другие виды подобного инструмента, этот можно использовать для завинчивания или выворачивания крепёжных резьбовых деталей (саморезов, шурупов, винтов). Для превращения устройства в шуруповёрт нужно лишь зафиксировать в патроне соответствующую биту.

Бесспорным преимуществом, присущим такому инструменту, как ручная дрель, считается низкая стоимость. Цена инструмента, в зависимости от модели и диаметра патрона, может составлять от 400 до 1000 рублей, что делает его доступным для любого покупателя, независимо от уровня дохода.

Устройство ручной дрели

Механические дрели, как правило, разделяются на односкоростные и двухскоростные. Вторые считаются более практичными и универсальными, несмотря на то, что конструкция немного более сложная. Однако появляется возможность менять скорость вращения, что расширяет сферу применения.

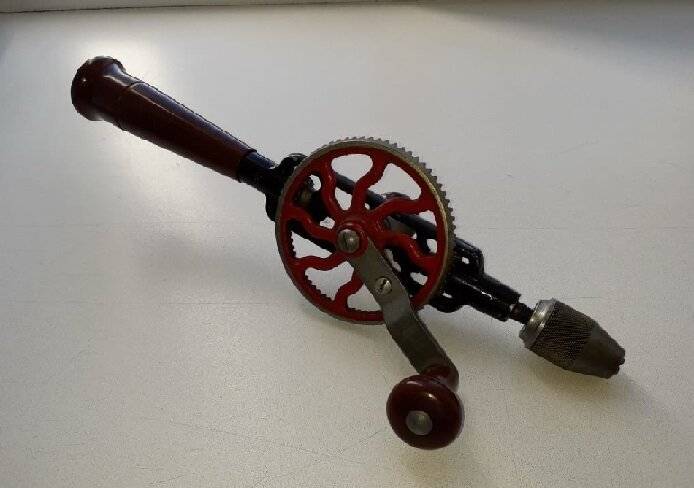

Ручная мини-дрель, имеющая одну скорость вращения, технически представляет собой пару шестерен, с помощью которых передаётся вращение от рукоятки на патрон. Довольно часто шестерни даже не прячут в корпус, а оставляют открытыми.

На крупной ведущей шестерне расположена рукоятка, которой приводится в движение механизм, маленькая (ведомая) шестерёнка зафиксирована на общем валу с патроном. На противоположном от патрона конце устройства смонтирована упорная рукоятка, позволяющая удерживать инструмент и направлять его. Конструкция простейшая, за счёт чего ручная дрель обладает феноменальной надёжностью и практически никогда не выходит из строя.

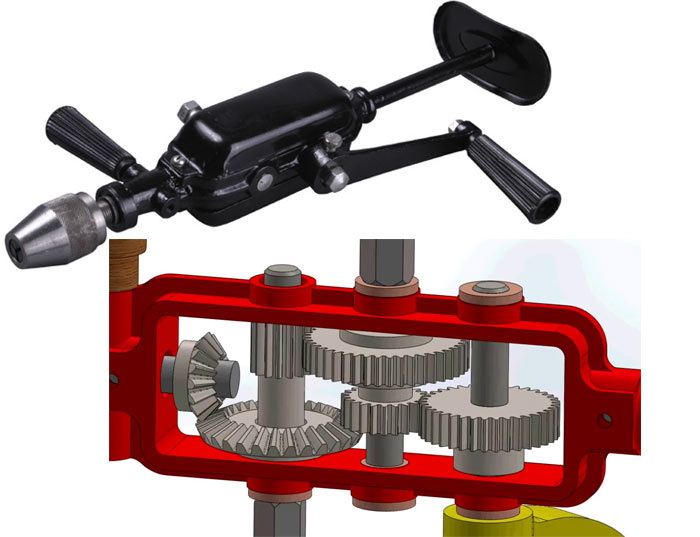

Двухскоростные ручные дрели несколько более сложные по конструкции, устройство базируется на механизме, который называется двухступенчатым мультипликатором. Это механический редуктор, состоящий из набора шестерен, скомпонованных на нескольких осях в одном корпусе.

Для того чтобы изменить скорость вращения, рукоятка переустанавливается на нужную сторону, при этом меняется передаточное число редуктора и, соответственно, число оборотов патрона за один оборот ручки. Справедливости ради следует отметить, что существуют модели, где переключение скоростей происходит при помощи продольного смещения оси вращения рукоятки и для изменения частоты вращения патрона перекручивать саму ручку нет необходимости.

В целом ручная дрель представляет собой устройство, имеющее плечевой упор, одну рукоятку для вращения патрона и расположенную с другой стороны ручку для удержания инструмента.

Патрон может быть разных моделей, трёх- или четырёхкулачковый. Вращаемая рукоятка фиксируется на валу, как правило, контрящим винтом. Упорная завинчивается в корпус справа или слева. При необходимости все детали можно снять, шестерни почистить и смазать.

История появления дрели

Так, в первый раз упоминание про электрическую дрель было еще в далеко 1868 году благодаря такому механику, как Джордж Грин, дантист, использовавший на практике в кабинете зубного врача конструкцию из электрического двигателя, наконечника и гибкого вала.

О такой необычной разработке узнал американский предприниматель, которого звали Самуэль Уайт. Уже с 1872 года компания Самуэля Уайта запустила серийное производство таких машинок для лечения зубов. Именно так впервые электрические дрели выпускались для медицинских целей, а на данный момент такой инструмент в медицинской терминологии известен всем, как «бормашинка».

До 1894 года прототип электрической дрели в виде бормашинки служил в кабинетах врачей, которые лечат зубы. Так было до тех пор, пока всемирно известный производитель электрический инструмент и предприниматель Вильгельм Файн не попал в стоматологическое кресло

Его внимание привлекла машинка для сверления зубов, и поэтому он решил продумать изменения – для этого он соединил электрический двигатель и сверло, без гибкого вала

Уже год спустя, в 1895 году Файн отладил серийное производство дрелей с электрическим двигателем. Правда в тот момент был лишь двуручный инструмент с достаточно большими габаритами. Интересный эпизод произошел в то же время, потому что популярная немецкая фирма Siеmеns&Наlskе (она отвечала за телеграфные сети по всеми миру, создала первую в мире электрическую дорогу, первый трамвай, троллейбус, метров Европе и другое) создала собственную вариацию дрели.

Но, стоит отметить, что такой инструмент был создан и разработан для своих производственных нужд – электрический двигатель был присоединен к механической дрели через ременную передачу. Но Вернер Сименс не был заинтересован в производство такого инструмента. Интересно и то, что о создании ручной дрели на одном из собственных заводов Сименс узнал через время.

Именно поэтому компания Блэк и Декер стала первым производителем электрических дрелей с усовершенствованным дизайном и устройство было максимально адаптировано для удобства работы. в уже в 1946 году был еще один прорыв в плане создания электрического инструмента. Компания Блэк и Декер в первый раз представила миру портативную модель электрической дрели, которая была предназначена для мастеров-любителей, а именно для бытового применения.

Правила выбора

Для Ваших работ пригодилась бы электрическая стамеска?

Конечно!Не особо

Полотно устройства может быть изготовлено из штампованного, вырубного или кованого металла.

Штампованные резаки отличаются расширенными боковыми гранями. Кованые изделия имеют немного зауженное по отношению к кромке перо. Их можно применять для твёрдой древесины. Вырубные разновидности обладают самым тонким пером из представленных типов инструмента и удобны для манипуляций с мягкими сортами дерева.

Качественная стамеска имеет следующие важные качества:

  • высокую общую прочность;
  • надёжную и крепкую рукоятку;

стойкую заточку.

Металл лезвия и полотна должен иметь твёрдую и вязкую структуру. Лучшие модели изготавливаются из хромованадиевой легированной стали (возможные маркировки: «ХВГ», C-105-W/2, «хром-ванадий», CrV).

Бюджетные варианты производятся из углеродистой стали («2У-7», drop forged, «У-8»). Структура такого материала довольно хрупкая и изделие служит недолго.

Агрегаты с маркировкой «хром-ванадий» могут оказаться подделкой. Стоит усомниться в качестве товара при низкой стоимости такой модели и отсутствии информации о компании-изготовителе.

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

К контактам устройства припаять два гибких проводка, как показано на фото.

В цангу установить сверло подходящего размера.

3. Готовую насадку посадить на вал моторчика, и закрепить патрон винтами

Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно убрать вибрацию при работе самодельной маленькой дрели

Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала

Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала

Это компенсирует зазор и сократит вибрации

Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала. Это компенсирует зазор и сократит вибрации.

Все 4 болта на насадке аккуратно затяните, после чего подключите провода к источнику питания и испытайте готовую самоделку. Для удобства использования желательно в разрыв питания добавить кнопку или выключатель.

Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Где применяются ручные дрели

Первое изобретение человека, при помощи которого вручную осуществлялось сверление отверстий в бетоне и дереве, называлось коловоротом. На основании коловорота были изобретены ручные или механические виды дрелей (а после и электрические), которые получили широкую популярность. Коловорот имеет вид изогнутой рамы, которая оснащена патроном для фиксирования сверл.

Коловорот был не совсем удобным устройством при работе, что подвигло разработчиков на создание дрели ручного типа. Нет необходимости возвращаться в прошлое, поэтому остановимся на вопросе о том, где же сейчас используется такое устройство, как ручная дрель.

Коловорот: конструкция незаменимого помощника в хозяйстве времен СССР

Использование таковых дрелей на сегодня уже не такое актуальное, как 30 лет назад, но все равно они применяются для завинчивания шурупов и саморезов. Для таких целей применяются шуруповерты, однако не у всех имеются такие инструменты. Иногда мощности шуруповерта попросту не хватает, чтобы завинтить шуруп в деревянное или пластиковое основание. Отверткой сделать это также проблематично, поэтому на помощь всегда приходит ручной аппарат.

Изделие также используют для высверливания отверстий коронками. Шуруповерт обладает маленькой мощностью для работы с коронками, а дрель имеет высокую скорость вращения патрона. Сверление больших отверстий ручным инструментом, хотя и займет больше времени, но при этом точно не приведет к поломке инструмента. Рассматриваемый инструмент нельзя назвать самым необходимым, но и торопиться избавляться от него также не стоит. Помимо домашних мастерских и гаражей, где рассматриваемые инструменты применяются очень редко, их также продолжают использовать в медицине. Без его помощи становится попросту невозможным проведение операций на костных тканях и при установке спиц для сращивания костей.

Это интересно! Применение дрели ручного типа позволяет добиться более точных результатов.

Современный вид механической дрели

Электрические аналоги хотя и способны выполнять работу в десятки раз быстрее, однако они имеют не такой большой запас мощности, как ручные изделия. В металле просверлить отверстие ручным устройством проблематично, однако сделать отверстие в древесине или бетоне будет несложно.

Советы по выбору инструмента

Покупая дрель, обращайте внимание не только на качество механизма, но и на состояние рукоятей. Лучше, чтобы они были обработаны и покрыты лаком или морилкой. При выборе между пластиком и деревом отдавайте предпочтение второму

При выборе между пластиком и деревом отдавайте предпочтение второму

Древесные ручки прослужат дольше, а главное – они прочнее сидят в руке при работе. Если на древесине еще в магазине обнаружились дефекты или недоработки, лучше отказаться от покупки. Такие недоделки говорят о невысоком качестве механизма

При выборе между пластиком и деревом отдавайте предпочтение второму. Древесные ручки прослужат дольше, а главное – они прочнее сидят в руке при работе. Если на древесине еще в магазине обнаружились дефекты или недоработки, лучше отказаться от покупки. Такие недоделки говорят о невысоком качестве механизма.

По отзывам механические инструменты актуальны по сей день, несмотря на засилье электронных девайсов. Конечно, ручные устройства работают медленнее, а для некоторых работ они вовсе не пригодны, но в точности и аккуратности они иногда превосходят электроинструмент.

Механические приспособления незаменимы в сферах, требующих аккуратности и точности. Многие мастера, работающие с малыми деталями, используют подобные устройства. В ремонте такие приспособления мало эффективны. Ручная дрель – первый помощник человека, занимающегося производством штучных вещей ручной работы

В таких продуктах важно качество каждой детали. При изготовлении дизайнерских вещей важно, чтобы все элементы были идеальны, в чем особенно помогает механический инструмент. Механическая дрель представляет собой одно из самых востребованных устройств в хозяйстве

Механическая дрель представляет собой одно из самых востребованных устройств в хозяйстве

Во время капитального ремонта и стройки такой инструмент становится незаменимым. С его помощью можно легко обрабатывать дерево и металл, а также пластмассовые и бетонные изделия

Механическая дрель представляет собой одно из самых востребованных устройств в хозяйстве. Во время капитального ремонта и стройки такой инструмент становится незаменимым. С его помощью можно легко обрабатывать дерево и металл, а также пластмассовые и бетонные изделия.

Лучше, если при покупке дрели выбор падет на устройство с легкой и эргономичной рукояткой. Кроме того, с таким инструментом можно работать в труднодоступных местах. Лучше, если в патроне будет находиться 3-4 кулачка.

При сверлении главное – постоянно проводить проверку, чтобы сверло располагалось под прямым углом к обрабатываемой поверхности. Это обеспечит точность размеров отверстия

Во время работы с ручной дрелью важно соблюдать определенные меры безопасности. К примеру, следует контролировать нажим на инструмент. Это необходимо, чтобы при случайном надавливании сверло не сломалось

Это необходимо, чтобы при случайном надавливании сверло не сломалось

Это необходимо, чтобы при случайном надавливании сверло не сломалось.

Отзыв о дрели иэ 1505э.

С самого начала, идея ударной дрели, мне кажется не совсем удачная. Я предпочитаю, заточенные под одну из операций специальный инструмент!

Поскольку я 10 лет проработал на стройке. То поверьте мне на слово, ударная дрель – это не то, что я куплю.

Что касается дрели иэ 1505э, когда сверлишь, с отключенном ударным механизмом, вынимая сверло происходит непонятное движение. Даже и описать не смогу точнее – одним словом

Когда папы не стало, то дрель мне досталась по наследству. Поэтому решил, что ей не место в деревне и забрал её в город.(тем более, что деревню продали в прошлом голу).

Если вы занимаетесь различными строительными проектами, то знаете, что часто бывает необходимость в нескольких дрелях.

Можно пользоваться одной дрелью, поставил маленькое сверло, просверлил, вынул маленькое сверло, поставил большое, снял фаску, вытащил большое сверло, поставил насадку, закрутил саморез, либо шуруп, вытащил насадку, поставил маленькое сверло… И опять по новой.

Сколько нужно совершить телодвижений!!? И сколько на это нужно потратить времени!!!?

Это уместно, когда одно такое отверстие, а если у вас таких операций предполагается 100 и более? Поэтому, я решил, что буду ею пользоваться.

Как папа ею пользовался, но у патрона отсутствовала одна губка из трех. Поэтому пошел и купил на эту дрель новый патрон. Оказалось, что патрон стоит на хитрой резьбе. Весь город облазил, и каким-то чудом нашел патрон имеющий такую резьбу!

Да и потом, размер для сверл, в старом патроне, был маленький.

Ключевые слова дрель, иэ, 1505э. , cоветская, советская, 1505э.в, 1994 , ом, отец, приобрел, себя, ударную, 1505э, мощность, 320 , ватт, 10 , миллиметровый, патрон, регулятор, оборотов, 960 , об. , мин. , вес, 1 , 75советская, фотография, дрели, отзыв, Когда создан файл – 6.5.2014Дата последнего изменения файла 06.05.2019Просмотров 7202 с 03 июня(счетчик запущен в 2017 году)

Проголосовать за статью!
Вы можете проголосовать за понравившуюся статью.(Используем только свои скрипты) Еще никто не проголосовалНужно выбрать оценку

Сегодня, при доступности электроинструмента, такие простые и надёжные устройства, как механическая ручная дрель, часто незаслуженно забываются. Между тем, даже уступая по своим возможностям электрическим моделям, этот инструмент остаётся практичным, автономным и максимально экономичным, и при определённых условиях может оказаться более выигрышным вариантом для сверления или работы с крепежом.

Устройство ручной дрели

Механические дрели, как правило, разделяются на односкоростные и двухскоростные. Вторые считаются более практичными и универсальными, несмотря на то, что конструкция немного более сложная. Однако появляется возможность менять скорость вращения, что расширяет сферу применения.

Ручная мини-дрель, имеющая одну скорость вращения, технически представляет собой пару шестерен, с помощью которых передаётся вращение от рукоятки на патрон. Довольно часто шестерни даже не прячут в корпус, а оставляют открытыми.

На крупной ведущей шестерне расположена рукоятка, которой приводится в движение механизм, маленькая (ведомая) шестерёнка зафиксирована на общем валу с патроном. На противоположном от патрона конце устройства смонтирована упорная рукоятка, позволяющая удерживать инструмент и направлять его. Конструкция простейшая, за счёт чего ручная дрель обладает феноменальной надёжностью и практически никогда не выходит из строя.

Двухскоростные ручные дрели несколько более сложные по конструкции, устройство базируется на механизме, который называется двухступенчатым мультипликатором. Это механический редуктор, состоящий из набора шестерен, скомпонованных на нескольких осях в одном корпусе.

Для того чтобы изменить скорость вращения, рукоятка переустанавливается на нужную сторону, при этом меняется передаточное число редуктора и, соответственно, число оборотов патрона за один оборот ручки. Справедливости ради следует отметить, что существуют модели, где переключение скоростей происходит при помощи продольного смещения оси вращения рукоятки и для изменения частоты вращения патрона перекручивать саму ручку нет необходимости.

В целом ручная дрель представляет собой устройство, имеющее плечевой упор, одну рукоятку для вращения патрона и расположенную с другой стороны ручку для удержания инструмента.

Патрон может быть разных моделей, трёх- или четырёхкулачковый. Вращаемая рукоятка фиксируется на валу, как правило, контрящим винтом. Упорная завинчивается в корпус справа или слева. При необходимости все детали можно снять, шестерни почистить и смазать.

Техника безопасности и правила выбора

Одним из ключевых условий, соблюдать которые стоит каждому владельцу ручной дрели, является безопасная эксплуатация данного инструмента. Последняя предусматривает учет несложных правил.

  • Выполнять сверление детали можно только после того, как она будет надежно зафиксирована. Игнорирование данного условия может привести к повреждению обрабатываемого предмета или получению травмы исполнителем.
  • Нельзя прикасаться к сверлам и насадкам – как во время работы дрели, так и по истечении небольшого периода времени с момента ее завершения. Это объясняется тем, что обработка твердых материалов быстровращающимся режущим инструментом предполагает сильное трение, закономерным следствием которого является нагрев.
  • После того как сверло надежно зафиксировано, исполнителю следует вынуть ключ из патрона.
  • Чтобы режущий инструмент не затупился, его нужно периодически охлаждать, делая перерывы в работе или нанося специальную суспензию. Таким образом можно не только продлить эксплуатационный ресурс сверла, но и сделать отверстия более аккуратными.

Помимо этого, во избежание повреждения глаз стружкой и другими мелкими отходами сверления необходимо использовать защитные очки.

Чтобы купленная ручная дрель не разочаровала своего владельца, она должна соответствовать следующим условиям:

  • высокое качество изготовления всех видимых элементов конструкции (при наличии заусенцев, острых кромок и других дефектов от приобретения инструмента желательно отказаться);
  • удобная форма ручки (также приветствуется наличие защитного покрытия);
  • плавное вращение патрона;
  • отсутствие посторонних шумов во время работы.

Отдельное внимание стоит уделить материалу ручки, в качестве которого может выступать дерево или пластик. Что касается разновидности ручной дрели, то оптимальным решением является двухскоростной инструмент, обладающий большим количеством функций. Это особенно актуально для выполнения сложных работ – задач, решить которые без изменения частоты вращения практически нереально

Это особенно актуально для выполнения сложных работ – задач, решить которые без изменения частоты вращения практически нереально

Что касается разновидности ручной дрели, то оптимальным решением является двухскоростной инструмент, обладающий большим количеством функций. Это особенно актуально для выполнения сложных работ – задач, решить которые без изменения частоты вращения практически нереально.

Коловорот – инструмент прошлой эпохи

Как и практически любой ручной инструмент, на смену которому человек изобрел электрический аналог, коловорот устарел. Однако не спешите его выбрасывать, если откопаете такого реликта в своей мастерской – своей актуальности инструмент не поменял. Самое главное достоинство этого сверла – работа от мускульной «тяги». Ему не нужно электричество, аккумулятор, а только лишь крепкие руки.

На вид он представляет собой простейшее устройство из двух частей – рамы и патрона для сверла. Рама согнута в четырех местах, образуя неполный квадрат или прямоугольник – выгнутая часть является ручкой, благодаря которой возможно достаточно легкое вращение всей конструкции вокруг своей оси при силовом воздействии мастера. На верхушке рамы для удобства приделана ручка, которая при вращении рамы в руке остается неподвижной. Достаточно часто бур для земли в понимании пользователей также носит название коловорот, однако, на самом же деле, так называют только один инструмент, а именно дрель.

Существует даже специальный ГОСТ – 25602-83, посвященный коловоротам со сменными головками. Если срок службы рамы устройства практически неограничен, то патрон при интенсивном использовании приходит в негодность достаточно быстро. Патрон представляет собой двухстороннее крепление, в котором с одного края крепится сверло, с другой стороны закрепляется рама.

Кстати, этот инструмент можно использовать не только, как дрель, но и как мощную отвертку. Все, что нужно – это сделать жало с соответствующей конфигурацией под шляпку того или иного винта. Для этого случая не жалко будет пожертвовать старой отверткой, и из двух «старичков» сделать очень функциональный инструмент.

Фото коловорота, v063.ruНа фото — современная ручная дрель — коловорот, santoolgroup.ruФото коловоротов со сверлами, petr.ruНа фото — ручная дрель двуручная, forumavia.ruФото ручной дрели, 900igr.net

Устройство ручной дрели

Механические дрели принято делить на односкоростные и двухскоростные. Последние считаются более практичными и универсальными, хотя их конструкция несколько сложнее. Однако есть возможность менять скорость вращения, что расширяет спектр применения.

Односкоростная ручная мини-дрель технически состоит из пары шестеренок, которые передают вращательное движение от рукоятки к патрону дрели. Очень часто шестерни даже не спрятаны в корпусе, а открыты.

Большая ведущая шестерня имеет кривошип, который приводит в движение механизм, маленькая (ведомая) шестерня закреплена на общем валу с патроном дрели. На противоположном конце патрона находится нажимная рукоятка, которая используется для удержания и направления шестерни. Конструкция очень проста, поэтому корончатая дрель невероятно долговечна и практически никогда не ломается.

Двухскоростные ручные дрели немного сложнее по конструкции, устройство опирается на механизм, называемый двухступенчатым дупликатором. Это механический редуктор, состоящий из ряда шестеренок, установленных на разных валах в корпусе.

Для изменения скорости вращения кривошип поворачивается в нужную сторону, что изменяет передаточное число шестеренок и, соответственно, количество оборотов кассеты за один оборот кривошипа. Справедливости ради следует отметить, что существуют модели, в которых скорость вращения изменяется путем перемещения оси вращения рукоятки в продольном направлении, и для изменения частоты вращения патрона не требуется вращать саму рукоятку.

В целом, ручная дрель — это устройство с ограждением на плече, рукояткой для вращения сверлильного патрона и рукояткой с другой стороны для удержания инструмента.

Сверлильный патрон может быть разных моделей, с тремя или четырьмя губками. Ручка для поворота закреплена на валу, обычно с помощью стопорного винта. Ограждение ввинчивается в корпус справа или слева. При необходимости все детали можно снять, а шестерни почистить и смазать.

Изготовление насадки для шуруповерта из ручной дрели

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

  1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
  2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
  3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
  4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным
  5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом
  6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)
  7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
  8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка
  9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки  или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
  10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
  11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
  12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
  13. Учтите также, что для установки патрона на вторичный вал приспособления, понадобится также нарезать внутреннюю резьбу для контрольного закрепления цангового патрона
  14. В завершении изготовления приспособления из старой ручной дрели необходимо отрезать оставшуюся часть, на которой крепилась упорная лапка
  15. После этого самодельная приспособа готова к применению. Остается закрепить ее в патроне шуруповерта, и протестировать

Достоинство такого приспособления заключается в увеличении силы момента. Шуруповерт приводит в движение шестерню малого диаметра, которая передает усилие на большую шестеренку. К большой шестерне крепится малая, передаваемая усилие на вторую большую шестерню, на которой расположен вторичный вал, тем самым снижается скорость вращения, а значит, усиливается момент. В итоге приспособа позволяет выкручивать и срывать прикипевшие и заржавевшие болтовые соединения. Однако не забывайте, что главную роль выполняет шуруповерт, который должен иметь необходимый запас мощности, иначе может пострадать его двигатель.
