Экономный вариант без корпуса
На 12-вольтовый моторчик потребуется блок питания, состоящий из 30-ватного трансформатора и выпрямительного моста, например, на диоде 1N1007.
Предохранить моторчик от пульсирующих колебаний обмотки в процессе выпрямления напряжения позволит включение в цепь простейшего конденсатора, до 25 В с емкостной характеристикой в 1000 микрофарад.
Цепь работает надежно, но с ростом нагрузки, например, при высверливании плотного материала, будет падать напряжение, что приведет к остановке вращения. Напряжение можно стабилизировать, добавив в цепь КР142ЕН8Б или L7812CV стабилизаторы
После того как приводной блок готов, изготавливается или покупается патрон — для домашнего сверления миниатюрных отверстий может подойти даже стержень от ручки, в котором клеем фиксируется сверло. Также патрон можно заменить предложенной ранее цангой или шурупной клеммой.
Как изготовить самодельный держатель для работы с дремелем
Для изготовления этого приспособления потребуется совсем немного:
- кусок доски;
- пара хомутов, размер которых позволяет им полностью охватить корпус инструмента;
- два винта М8 с гайками на них.
Перед началом работы следует удостовериться, что подобранные хомуты способны полностью охватить корпус дремеля. Сделав это, можно приступать к работе с деревянным основанием. При этом выполняются следующие операции:
- определяется продольная осевая линия доски, используемой в качестве основания;
- производится замер расстояния между гайками хомутов, предварительно надетых на корпус дремеля;
- измеренное расстояние откладывается по центру осевой линии доски, что позволяет определить места сверления и сделать соответствующие метки;
- по нанесенным меткам высверливаются отверстия под винты М8;
- чтобы головки винтов оказались заподлицо с поверхностью доски, производится зенковка;
Определяя размеры того дремеля, под который мы делаем подставку, мы заметили, что его передняя часть тоньше задней на 5 мм. Чтобы наш инструмент на держателе стоял ровно, необходимо винт для поддержки задней части укоротить на 5 мм.
После этого винты можно вставить в высверленные отверстия и закрепить их гайками. К закрепленным таким образом винтам уже можно прикрутить хомуты.
Теперь же в установленных хомутах можно закрепить и сам дремель.
Как вы видите, изготовление данного приспособления не представляет никакой сложности. Изготовленный держатель не только прост, но и очень дешев. Автор этого «шедевра» утверждает, что общая стоимость использованных им деталей составляет порядка 70 рублей.
Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).
Читать также: Рулевое управление переднего адаптера к мотоблоку
Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.
Что потребуется для работы?
Вариантов изготовления мини дрели своими руками существует несколько. Но наличие материала мало в чем отличается. Итак, чтобы сделать мини дрель своими руками, понадобится следующее:
- провод;
- патрон для сверла;
- баночка от мыльных пузырей (для корпуса);
- моторчик;
- сверло;
- термоклей.
Когда все из списка приобретено, можно приступать к работе.
Процесс изготовления мини дрели
Схема регулятора оборотов для мини дрели.
Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.
Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

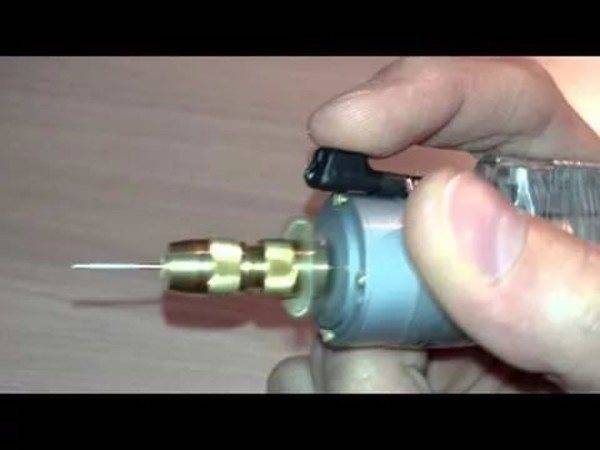

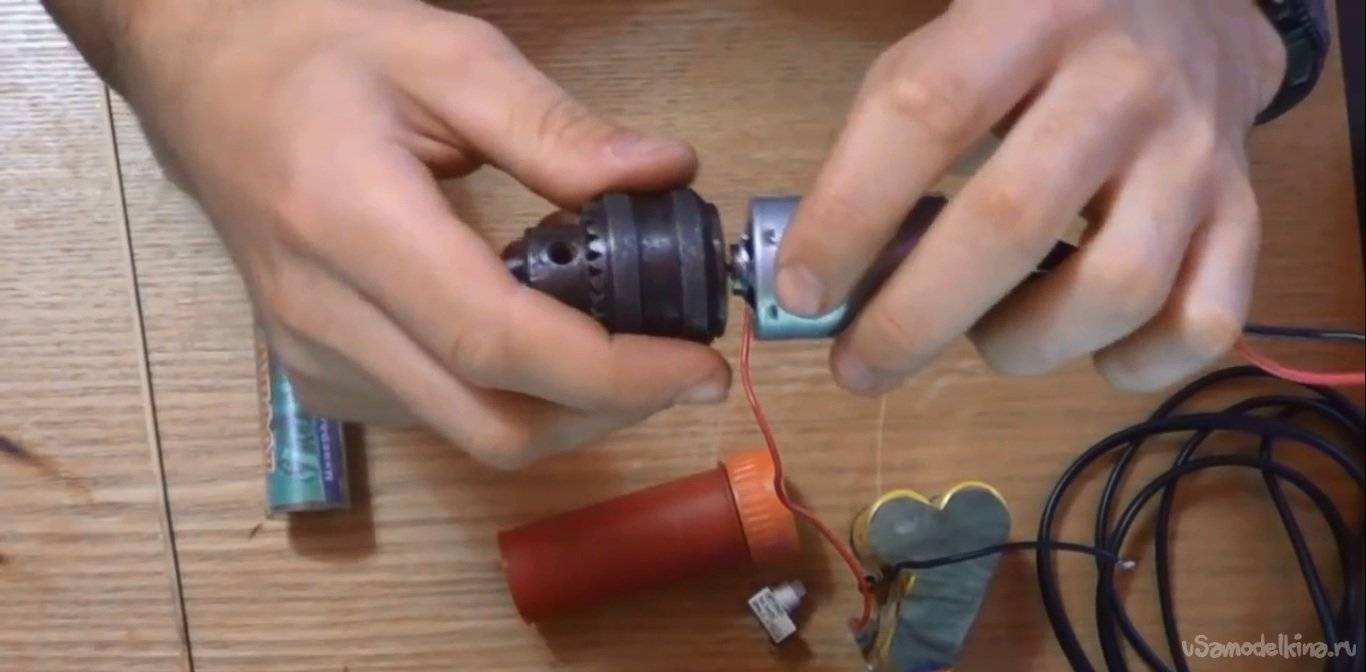

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.
Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).
Провода аккуратно высуньте в щель. Мини дрель почти готова.
Чертеж мини электро дрели.
Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.
Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.
Альтернативный способ изготовления мини дрели своими руками
Еще можно сделать дрель своими руками с выключателем. Как уже ранее говорилось, особых отличий от нужных материалов в первом случае нет. Вам понадобится:
Схема мини дрели.
- пустой флакончик от шарикового дезодоранта;
- электродвигатель;
- патрон для сверла (а вот тут понадобится цанговый);
- разъем RGA;
- выключатель.
Как обычно, начинаете с подготовки корпуса для мини дрели из флакона. Для этого в крышке просверливаете отверстие для патрона и сверла. Далее с помощью канцелярского ножа в дне флакона вам нужно будет вырезать место для разъема RGA, а на самом флаконе — отверстие для выключателя.

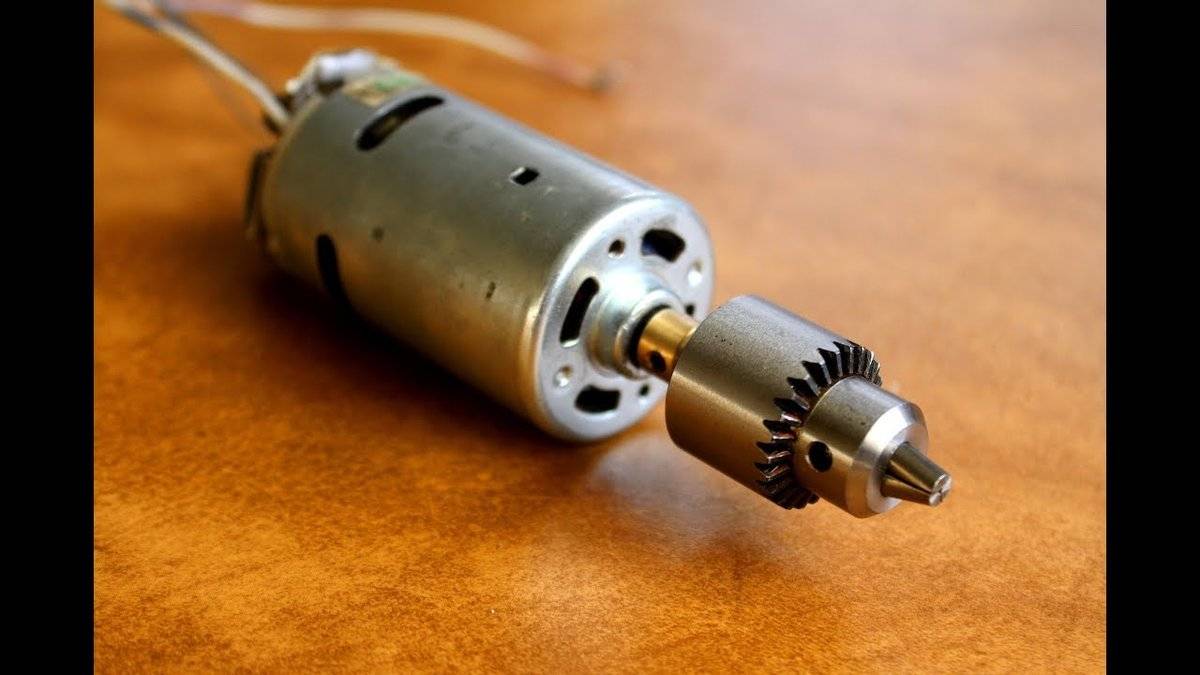

Потом электродвигатель нужно соединить с патроном. Когда будете покупать цангу, не забудьте спросить у продавца, на какой диаметр вала она рассчитана. Вам нужно, чтобы отверстие цанги впритык соединялось с валом вашего двигателя. Обычно вал на моторчиках равен 2,3 мм и 1,5 мм в диаметре. Перед покупкой цангового патрона измерьте его. Наденьте цангу на моторчик. Не забывайте протянуть болты.
Далее засовываете во флакон шарикового дезодоранта соединенный патрон и электродвигатель. Садится он идеально, так что фиксировать вам его не придется.
Подключаете провода (подводите их к разъему) и выключатель к электродвигателю.
Ваша самодельная мини дрель готова.
Подключаете ее к розетке и пользуетесь кнопкой выключателя. Не забудьте сверло держать перпендикулярно плоскости поверхности. Ведь если немного перекосить сверло, можно его сломать.
Собранная своими руками дрель может сверлить и пластик, и дерево, и текстолит. Это очень удобная вещь, которую можно сделать за считанные минуты. Удачи вам в изготовлении мини дрели!
Как сделать мини дрель своими руками
Фен
Вариантов исполнения мини дрели, созданной своими руками, может быть несколько. Полет вашей фантазии ограничивается только доступными деталями. Самой удобной считается миниатюрная дрель, сделанная своими руками из моторчика от бытовой электроники. Можно использовать приводы от таких предметов:
- Фен. Самый предпочтительный вариант: мощности мотора достаточно для сверления любого материала. В зависимости от модели двигателя его мощность достигает 1500 об/мин.
- Проигрыватель. Моторчик от древнего нерабочего кассетного магнитофона или плеера можно пускать в ход. Подойдут двигатели от CD-проигрывателей. Такой моторчик питается напряжением 6 Вольт, поэтому из него можно сделать портативный вариант мини дрели, работающей от батареек. Недостаток в том, что двигатель не отличается большой мощностью. Созданная на его базе микродрель подойдет для сверления текстолитовых плат.
- Радиоуправляемая игрушка. Мощность мотора зависит от производителя. Ширпотреб китайского производства обычно оснащен маломощными моторчиками. Модели известных брендов, например General Silicone, Maverick или WLToys оснащены качественными, надежными и, главное, мощными двигателями. Собранная на такой базе дрель будет попросту «летать». Второй важный элемент конструкции – патрон, используемый для фиксации сверла. Чтобы сделать патрон для мини дрели своими руками, следует предварительно купить цангу. Она представляет собой зажимный механизм, способный прочно удерживать цилиндрические предметы. Зафиксировав сверло в цанге и плотно зажав ее на валу моторчика, остается только подсоединить к двигателю блок питания или батарейки. Такой простейший вариант минидрели уже может сверлить отверстия. Если вам лень дальше «заморачиваться» и вы будете пользоваться инструментом редко, можно так и оставить. Однако держать «голый» моторчик в руках неудобно, да и дрель имеет непрезентабельный вид. Чтобы довести дело до конца, потребуются корпус и некоторые элементы управления.
Как вставить сверло в патрон
Шаг 1. Кулачки патрона закрыты.
Закрытые кулачки патрона
Шаг 2. Вращаем рукой регулировочное кольцо против часовой стрелки. Кулачки внутри патрона расходятся на расстояние, чуть большее размера сверла.
Проворачиваем кольцо рукой против часовой стрелки
Шаг 3. Вставляем сверло в патрон на всю возможную глубину. Диаметр зажимаемого инструмента допускается 2 — 13 мм.
Вставляем сверло между кулачками
Шаг 4. Вращением регулировочного кольца рукой по часовой стрелке зажимаем сверло.
Вращаем регулировочное кольцо по часовой стрелке

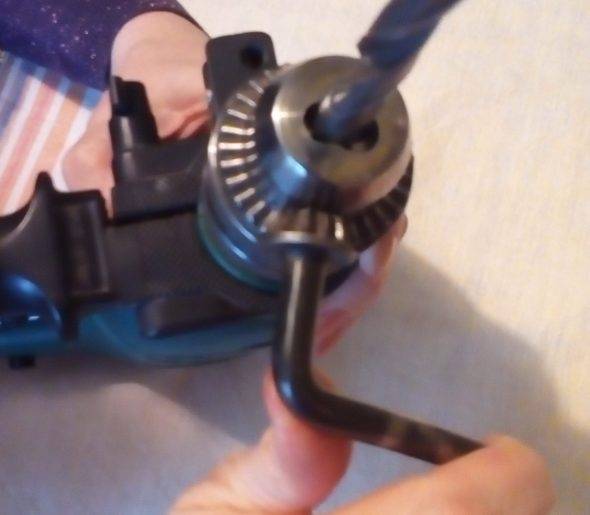

Шаг 5. Ключ для дрели вставляем в отверстие на корпусе патрона так, чтобы зубцы на ключе и патроне сомкнулись.
Вставляем ключ в отверстия патрона
Шаг 6. С небольшим нажимом проворачиваем ключ по часовой стрелке до упора для надёжной фиксации сверла. Отверстий под ключ бывает 2 — 3, вставляем в каждое по очереди для равномерного зажимания.
Проворачиваем ключ по часовой стрелке до упора
Шаг 7. Дрель готова к работе.
Вид дрели с зафиксированным сверлом
Реже используется быстрозажимной кулачковый патрон, который закручивается без ключа. Бывает с одной или двумя регулировочными гильзами с насечками против скольжения. Если гильза одна, неподвижно держат корпус дрели. Если гильзы две, неподвижной остаётся часть, закреплённая на шпинделе. Подвижную часть проворачивают рукой: при закреплении сверла по часовой стрелке, при извлечении против.
Что может данный инструмент
Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».
Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:
- Просверливание мелких отверстий, для чего применяются соответствующие сверла.
- Фрезерование.
- Резка, зачистка, заточка и доводка материалов.
- Нанесение мелких узоров.
- Гравировка, полировка и шлифование.
Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.
Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.
Мини дрель своими руками
Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.
Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:
- К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
- Установить-закрепить мотор в корпус(трубку и т.п.).
- Установить в корпус выключатель, регулятор и разъем подключения питания.
- Собрать корпус(установить заглушки).

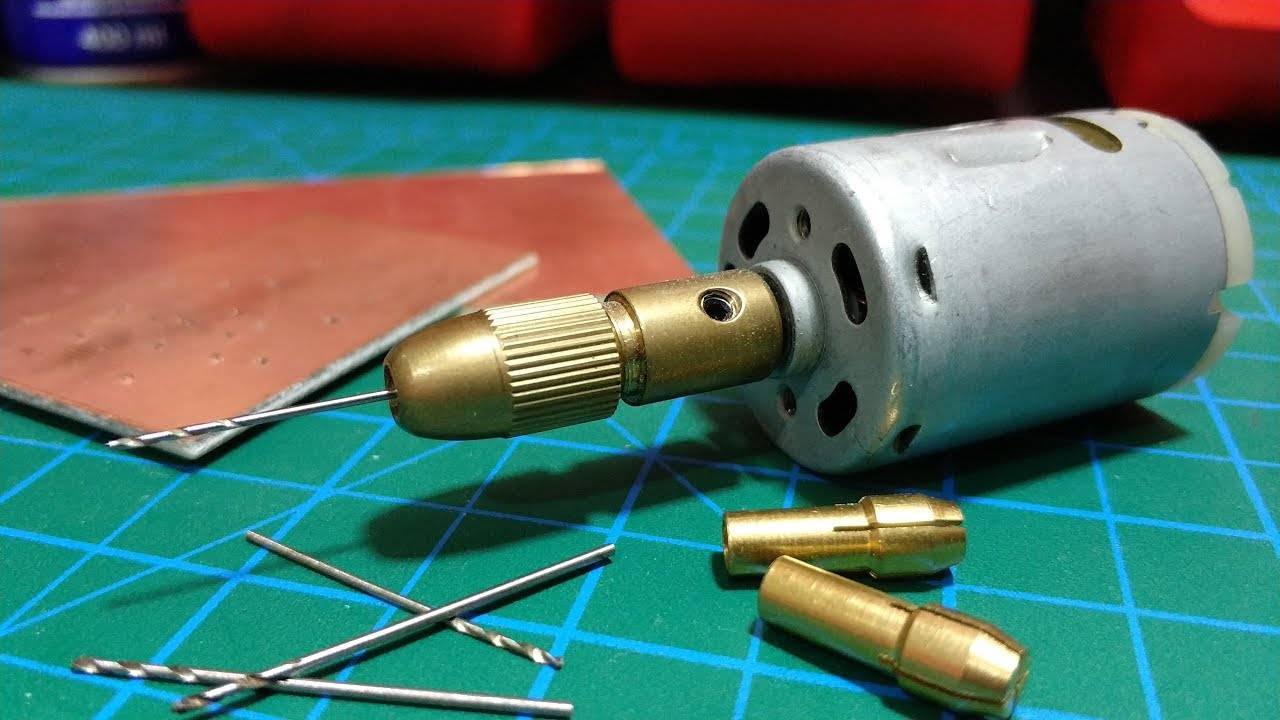

- В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
- Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.
После этого остается приступить к испытанию данного устройства.
Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.
К преимуществам самодельной мини-дрели следует отнести:
- Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
- Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
- Изделие очень удобное в использовании и управлении.
- Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.
Подключаем питание и начинаем работу
Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность. Советуем почитать про самодельную мини-болгарку
Советуем почитать про самодельную мини-болгарку
Советуем почитать про самодельную мини-болгарку.
Из чего изготовить
В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:
- МД из электрического патрона.
- Полный аналог фабричного «дремеля».
- Дрель из зубной щётки.
- МД из привода принтера.
- Экономный вариант без корпуса.
- Вторая жизнь старому магнитофону.
- Идея с антиперспирантом.
МД из электрического патрона
В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.
Изготовление происходит следующим образом:
- Сердцевину фурнитуры удаляют.
- Отвинчивают заднюю крышку.
- Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
- Подгоняют толщину вала под размер отверстия цангового зажима.
- На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
- Патрон крепят к валу фиксаторным поперечным винтом.
- Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
- Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.
Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель
Полный аналог фабричного «дремеля»
Мини дрель часто называют дремелем по названию фирмы «Dremel» – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.
Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.
Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.
Дрель из зубной щётки
Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.
Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.
Динамо-машина из привода принтера
Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.
Экономный вариант без корпуса

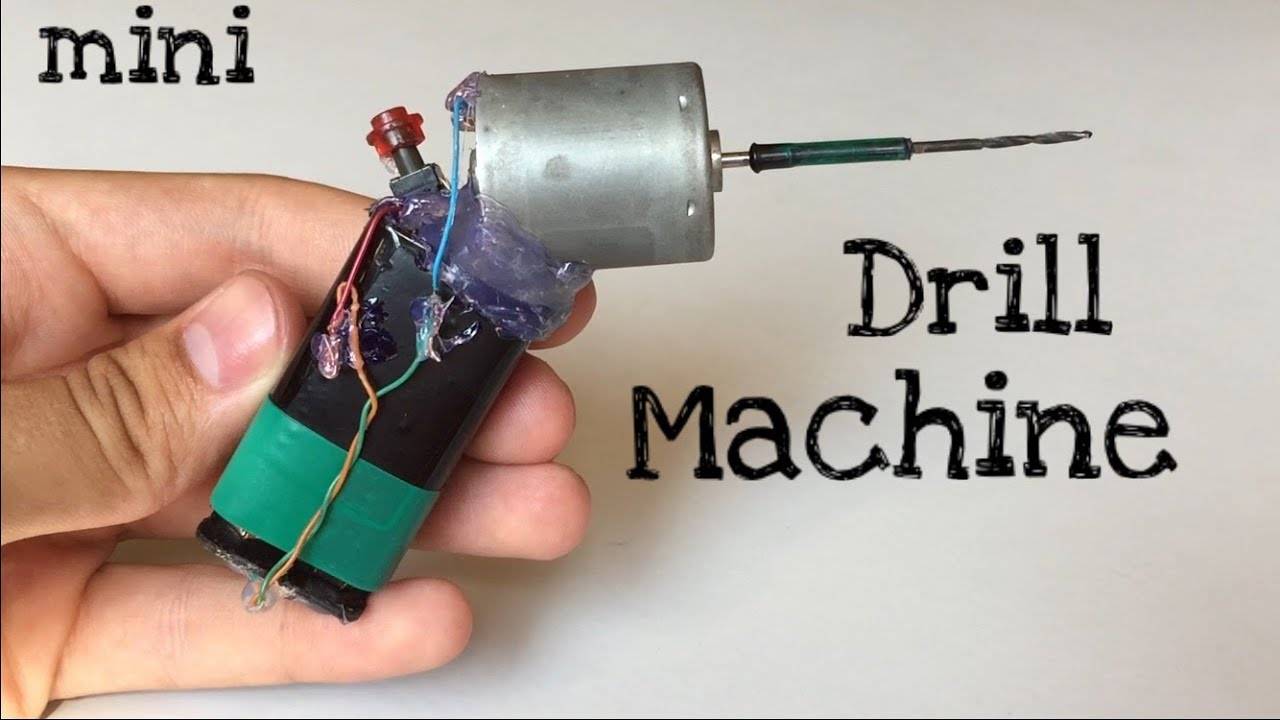

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.
Мини дрель без корпуса
Вторая жизнь старому магнитофону
У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.
Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.
Идея с антиперспирантом
Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.
Корпус шарикового дезодоранта
Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

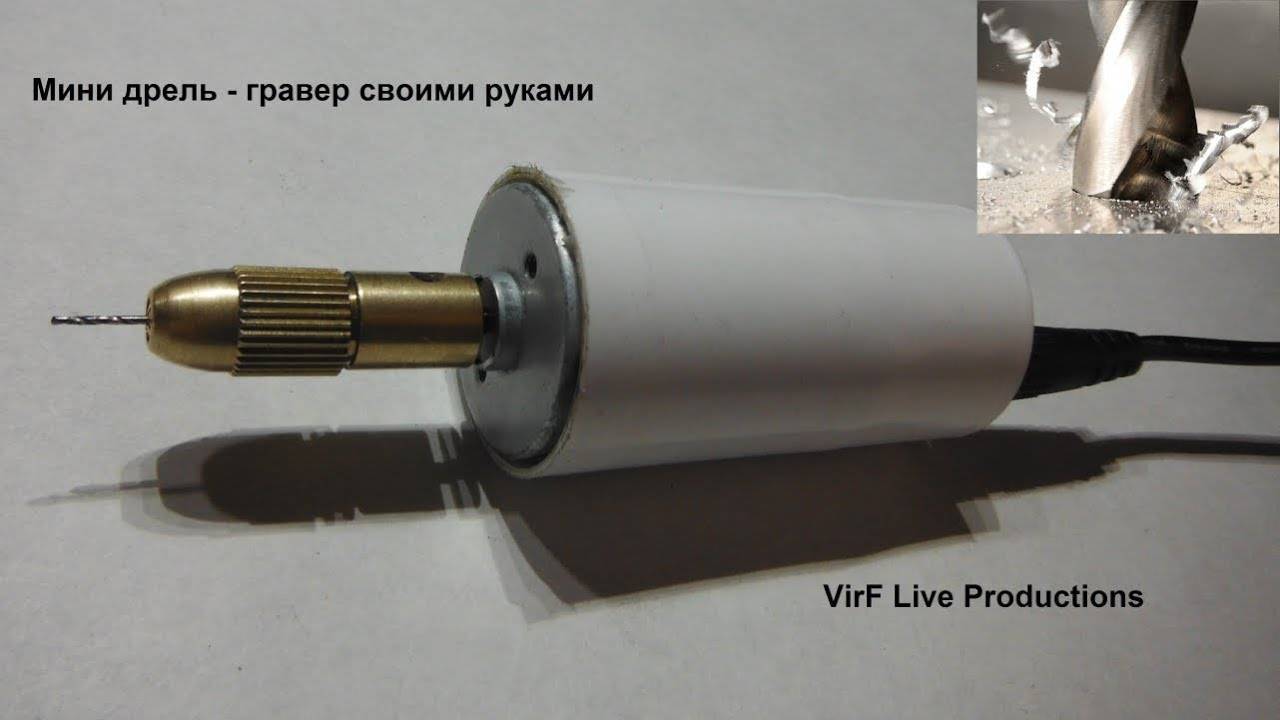

Мини электродрель своими руками – очень просто и быстро
И вновь, Всем доброго дня, Уважаемые энтузиасты самодельных устройств, инструментов и других механизмов.
Сегодня с удовольствием хочу поделиться с Вами, простым способом изготовления несложного, бюджетного варианта изготовления мини электродрели. Затем с Вами рассмотрим, выявленные плюсы и минусы, получившегося изделия. Мини дрель получила широкое распространение и применяется для выполнения невероятно большого объема задач в домашних условиях, гараже, на даче или ремонте. Мини дрель применяется для самых различных мелких работ. В частности, используется для сверления электрических печатных плат, обычная электрическая дрель для таких работ совершенно не годится. Мини дрель, оснащенная специальными насадками, вполне может применяться в роли гравера, либо шлифовальной машинки или фрезера. Для использования ее в данном качестве используются специальные насадки с шероховатой рабочей поверхностью. В процессе работы насадка обрабатывает деталь либо наносит необходимый рисунок на обрабатываемое изделие. Разумеется, толстое железо мини дрель не осилит, но отверстие в металлическом листе толщиной до одного миллиметра, просверлить силенок вполне хватит. Вариантов изготовления мини-дрели собственными руками, невообразимое множество. Все укладывается в ваш полет воображения, фантазии и сдерживается исключительно имеющимеся в наличии у вас комплектующими для изготовления дрели. Так что ваши фантазии ограничиваются только вашими закромами запчастей. Сердцем любой мини дрели служит небольшой, но достаточно мощный электро двигатель. Так же для изготовления нашей мини дрели потребуется цанговый патрон (цанговый патрон – это разновидность сверлильных патронов. Они удерживают сверло в дрели во время процесса сверления. От качества цангового патрона и соответственно крепления сверла к электродвигателю зависит качество выполняемой работы электро дрели. Поэтому к выбору цангового патрона следует подойти со всей ответственностью), качественно цанговый патрон изготовить своими силами в домашних условиях довольно проблематично, так, что его лучше приобрести в магазине . Стандартные патроны (с цангами под сверла диаметром от 0,5 до 3,2 миллиметра) можно найти в любом интернет магазине по доступной цене, цена варьируется от 100 до 150 российских рублей
Немаловажной деталью мини дрели, где размещаются и крепятся все комплектующие является корпус. Вариантов множество, в нашем случае используется трубка из фановой трубы, внутренний диаметр которой, как нельзя лучше совпал с наружным диаметром электро двигателя. При фиксации в корпусе двигатель встал практически без зазоров
При фиксации в корпусе двигатель встал практически без зазоров
Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели
При фиксации в корпусе двигатель встал практически без зазоров. Соединительные электрические провода – подбираются исходя из мощности дрели, но в связи с тем, что мы используем электродвигатель с невысоким потреблением мощности, подбираем электрические изолированные провода небольшого сечения. Для качественной пайки электрической схемы нам будут нужны кислота для пайки и оловянные прутки, паяльник или соединительные разъемы. Мини дрель самостоятельно может собрать практически любой начинающий самодельщик энтузиаст. Дело за желанием и усидчивостью. Как всегда о соблюдении техники безопасности, при работе с инструментами повышенной опасности. Работайте аккуратно. Соблюдая все правила техники безопасности. Не пробуйте электричество языком на вкус, не суйте пальцы куда собака не сует свой хвост. Перед любым действием, включайте мозг. И тогда, поверьте на слово, у каждого члена вашей дружной семьи, включая собачку, будет по собственной мини дрели.
Видео
Для производства сверлильных работ на миниатюрных заготовках, обычно используют гравировальные машинки, так называемые «дремели». Название происходит от имени наиболее популярного производителя. Это удобный ручной инструмент, но его стоимость обычно высока (особенно это касается качественных брендовых изделий).
Самая распространенная область применения – любительское моделирование и производство печатных плат. Как правило, промышленный образец для таких работ избыточен: некоторые его возможности не востребованы. Поэтому домашние мастера часто создают инструмент своими руками.
Как собрать самодельный гравер в домашних условиях
Граверы широко применяются в различных отраслях производства не только для гравировки различных материалов, но и для сверления миниатюрных отверстий, полирования, шлифования, фрезерования. Такие же операции с их помощью можно выполнять в домашних условиях. Если это требуется только изредка, или нужно просто сэкономить на покупке инструмента, то мини-дрель можно сделать самостоятельно из ненужной техники, которая часто лежит неиспользуемая в гаражах или кладовых комнатах. С помощью самодельных бормашин можно будет выполнять такие же операции, как и с заводским инструментом аналогичной мощности, только понадобится применять соответствующие насадки.
Инструменты и материалы
Потребуется:
- электрический патрон,
- двигатель,
- пластиковая тара от мыльных пузырей,
- острый нож,
- термоклей,
- изолента,
- паяльное устройство,
- тумблер.
Подготовительные работы
Для изготовления корпуса в крышке от баночки из-под мыльных пузырей разогретым паяльником необходимо проделать отверстие диаметром немного больше диаметра основания сверла. Дно тары нужно удалить. Из моторчика и патрона сооружается сердцевина инструмента. Двигатель подходящей мощности можно взять из старого оборудования. Прежде чем скрепить движок и патрон, их обезжиривают ацетоном. Скрепляют методом холодной сварки или горячим клеем.
Сборка
Работа выполняется в несколько этапов. Сначала патрон с моторчиком помещают в пластиковую тару из-под мыльных пузырей.
Провода, выходящие из электрического патрона, должны разместиться в крышке корпуса.
Патрон закрепляют термоклеем, промазывая боковые пустоты. Дожидаются высыхания связующего материала.
Клеем прикрепляют тумблер к крышке, подсоединяют к нему провод подачи питания по стандартной схеме. При необходимости используют амперметр. Изоляция выполняется изолентой или термоклеем. Крышка прикручивается к тубе, с ее обратной стороны фиксируется сверло.
Сборка и рабочие испытания

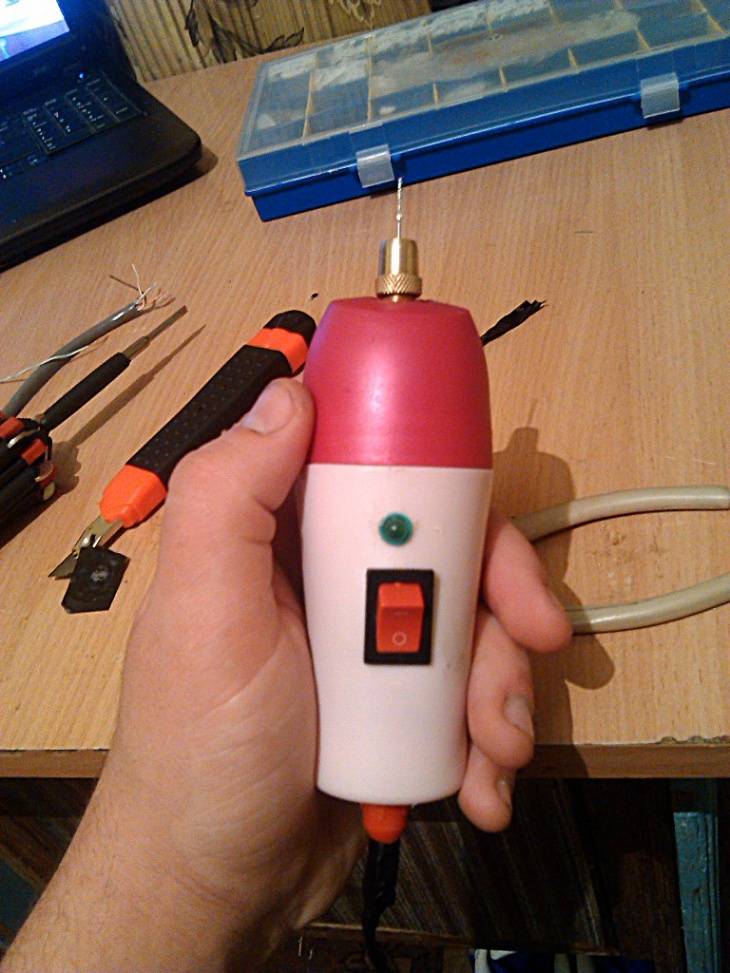

Вся сборка заключалась в распайке кнопки, подсоединении шнура и установке разъёмов. И ещё изнутри мотор в корпусе слегка зафиксировал сопельками из термоклея, чтобы при сверлении он не уходил вовнутрь.
Для хранения в подвешенном состоянии (он у меня теперь занял почётное место рядом с рабочим столом) через вентиляционные отверстия присоединил к «дремелю» скобу из жёсткого медного провода 2,5 мм, которая при необходимости легко отстёгивается от корпуса.
Машина вышла очень компактная, но мощная.
Дополнительные фото
Попробовал обрабатывать кусок термопластичной полипропиленовой трубы. На этом вязком материале машинка показала себя отлично. Манипуляции с металлом и древесиной – вообще без проблем.
Дополнительные фото
Альтернативные варианты
Мини-дрель в корпусе шариковой ручки — модель, сборка которой не потребует больших затрат. Для конструирования будут нужны:
шариковая ручка;
- миниатюрное сверло с необходимым диаметром;
- термоклей;
- крепкая штифтообразная палочка по диаметру отверстия корпуса ручки. На конце штифта должна быть крестовина, перекладина или «барабан», которыми будет обеспечиваться вращение палочки в корпусе.
Желательно, чтобы корпус был изготовлен из металла или прочного пластика, так как на него придется нагрузка при вращении палочки-штифта внутри конструкции.
Для того чтобы сделать дреммель, из корпуса вынимают все элементы и вместо стержня в «пишущий» конец закрепляют сверло. Делают это так, чтобы часть сверла ушла внутрь корпуса и фиксировалась с помощью клея на штифте, который вкладывается в корпус с нижней стороны до упора вращательной части. Для большей надежности барабан можно закрепить на корпусе, чтобы вращался только штифт и монтированное на него сверло.
Еще один оригинальный вариант — это старый фен. Извлечь из него нагревательный элемент для мастера не составит большого труда, а мощности его мотора, при 1500 — 1800 об/мин хватит для совершения основной вращательной операции.
Наконец, в еще одной модели мини-дрель, которую можно изготовить в условиях домашней мастерской, корпусом выступает патрон от обычной лампы накаливания. Его размеров как раз хватит, чтобы закрепить внутри электромотор. Для этого подойдет термоклей или «холодная» сварка. Блок питания при этом размещается отдельно, например, в плотной пластиковой банке из-под лекарства или даже мыльных пузырей.
Провода или шнур выводятся через крышку и с помощью паяльника фиксируются на патроне. Также на крышке может располагаться выключатель, тогда провода проводки сначала подключаются к нему.
Таким образом, воспользоваться представленными выше способами для того, чтобы самостоятельно в домашних условиях изготовить мини-дрель, может как бывалый мастер, так и новичок, имеющий минимальные навыки в работе с проводами и электрооборудованием.
Созданный своими руками компактный инструмент заменит дорогостоящий промышленный аналог и, при грамотном обращении, справится с поставленными перед ним задачами и прослужит достаточно долго.
Как сделать своими руками
После того, как все материалы и инструменты будут подготовлены, можно приступать непосредственно к процессу преображения обычного блендера в дремель. Весь процесс достаточно простой и занимает около получаса. Для создания хорошего фрезера своими руками необходимо следовать такому алгоритму действий:

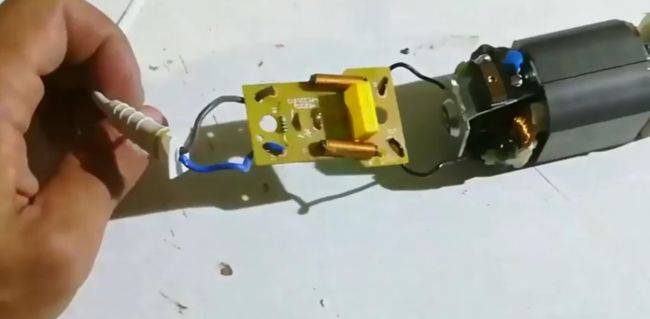

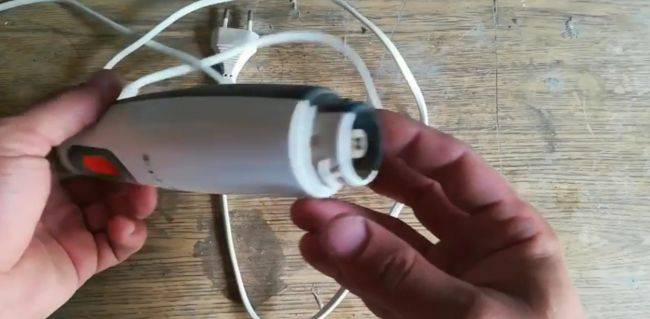

- Первым делом нужно разобрать корпус блендера. Для этого снимите заводскую насадку и с помощью ножовки отрежьте излишние элементы корпуса.
- Плоскогубцами удалите штатную муфту.

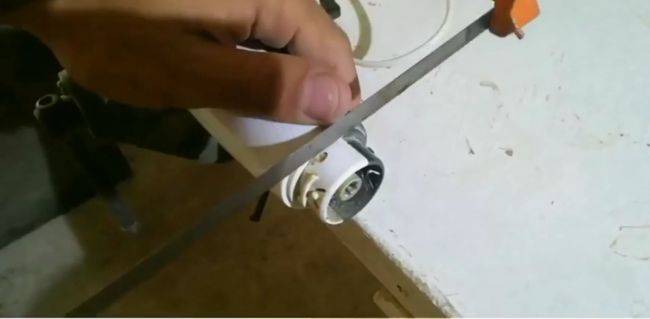

Предварительно включив прибор в розетку, плоским напильником по металлу сточите вал двигателя до нужного диаметра. В нашем случае это 0,5 см.
Деталь от кнопки включения питания залейте термопластичным клеем.
Кнопку с платы удалите паяльником или плоскогубцами.
Лишние контакты от кнопки откусите бокорезами и запаяйте накоротко.
На вал двигателя наденьте переходную муфту и хорошо зажмите ее шестигранным ключом.
На муфту наденьте кулачковый патрон, а ключик для него приклейте изолентой к проводу питания. Так он точно не потеряется.
Разберите монтажную коробку, на ее крышке вырежьте нужное отверстие.
Корпус диммера установите в крышку и зафиксируйте с помощью саморезов с пресс шайбой.
Зачистите провода, заведите их в монтажный короб и запаяйте соединения.
Подсоедините диммер, закройте коробку и защелкните крышку.
Вот и все, дремель с регулятором оборотов готова. Если вы не хотите сильно заморачиваться, можно сделать инструмент без возможности регулировки оборотов. Для этого после фиксации патрона инструмент можно уже использовать в работу.
С помощью такого самодельного дремеля можно выполнять небольшие по объему работы, требующие высокой точности и аккуратности. Чаще всего такой инструмент используется в домашней мастерской для резки металла, шлифовки заготовок, высверливания отверстий и так далее.
