Масло для винтовых компрессоров: виды, классификация, выбор

Стандарты иностранные, но не чужие

Существующий ассортимент компрессорных масел широк. Его увеличение обусловлено ростом потребности в сжатом воздухе, развитием конструкций компрессоров, ужесточением требований к их производительности, надежности и энергоэффективности.

Компрессорные масла различных классов вязкости имеют в своем ассортименте главные действующие лица российской нефтяной отрасли (масло компрессорное ЛУКОЙЛ, РОСНЕФТЬ).

По мере либерализации внешней торговли на отечественном рынке появились продукты зарубежного производства, изготовленные с учетом последних достижений технологий нефтепереработки (компрессорное масло SHELL, масло компрессорное MOBIL).

Неудивительно, что сегодня в России получили распространение марки компрессорного масла, производство которых регламентируется европейскими стандартами (DIN 51506-2017, ISO 6743-3А).

В DIN 51506-2017 компрессорные масла классифицируют на группы в зависимости от конечной температуры сжатого воздуха:

VB, VB-L – до 140°C;
VC, VC-L – до 160°C;
VD, VD-L – до 220°C.

Они различаются показателями стойкости к старению (особенно высокой стойкостью обладает масло компрессорное VDL). «V» означает компрессорное масло, «L» говорит о наличии присадок.

Производители, чтобы их продукты были легко узнаваемыми на рынке, дают им собственные названия (масло компрессорное SHELL CORENA, масло компрессорное MOBIL RARUS, компрессорное масло ЛУКОЙЛ СТАБИО). Если в названии есть (или подразумевается, ─ о чем говорит ссылка на DIN 51506-2017) сочетание букв VD, VDL (VD-L), VB, VBL (VB-L), VC, VCL (VC-L), присутствующие в марке цифры в большинстве случаев означают кинематическую вязкость масла при 40 OC. Она с относительно небольшими отклонениями (± 10%) равна классу вязкости по ISO.

Примеры: масло компрессорное 32, компрессорное масло 46, компрессорное масло 100 (например, масло компрессорное VDL 100 или масло компрессорное VG 100), компрессорное масло 150.

В марке компрессорного масла может содержаться прямая ссылка на его вязкость по ISO ─ масло компрессорное ISO 100. Или более конкретный пример ─ Mannol Compressor Oil ISO 100.

Mannol Compressor Oil

Компрессорные масла Mannol Compressor Oil ─ один из продуктов компании Sudheimer Car Technik-Vertriebs GmbH ─ представляет в России компания БИТЕХ (https://bi-teh.ru/). Немецкий производитель изготавливает широкий спектр изделий, включая смазки и масла ─ индустриальные, моторные, трансмиссионные. В т. ч. компрессорные масла марок:

Mannol Compressor Oil ISO 46;
Mannol Compressor Oil ISO 100;
Mannol Compressor Oil ISO 150.

Минеральное компрессорное масло Mannol Compressor Oil на основе парафиновых масел применяют для смазывания поршневых, винтовых, центробежных воздушных компрессоров, а Mannol Compressor Oil ISO 46 еще для пневмоинструмента. Его эффективность усиливает наличие беззольных присадок.

Mannol Compressor Oil обладает жизненно важными для компрессоров свойствами:

термостабильностью;
устойчивостью к окислению;
антикоррозионными свойствами;
низкой испаряемостью;
оставляет минимум отложений.

Все они помогают гарантировать стабильную надежную работу оборудования.

Купить компрессорное маслоMannol Compressor Oil, значит, сделать правильный выбор для правильной эксплуатации компрессоров.

Изготовленное на севере Германии компрессорное масло отличает высокое качество и соответствие требованиям, предъявляемым потребителями к этому виду продукции.

О требованиях несколькими строками ниже, а сейчас перечислим основные функции компрессорного масла.

Функции компрессорного масла:

смазывание;

смазывание трущихся поверхностей уменьшает абразивный износ деталей, снижает обусловленные трением энергетические потери, обеспечивает чистоту трущихся поверхностей, помогает предупредить задиры, заклинивание и иные чреватые серьезными поломками и быстрым износом дефекты;

охлаждение;

отвод избыточного тепла ─ необходимое условие функционирования компрессора;

защита от коррозии;
уплотнение зазоров;

обладая на несколько порядков меньшей текучестью, чем воздух, масло заполняет зазоры, способствуя лучшей герметизации полостей.

Система смазки поршневого компрессора включает насос, масляный фильтр, термостат, охладитель масла. Компрессорное масло для поршневых компрессоров смазывает поршни, клапаны, подшипники и кривошипно-шатунный механизм. Оно формирует стабильный жидкостный слой между трущимися поверхностями (втулкой цилиндра и поршневым кольцом).

Компрессорное масло для винтовых компрессоров смазывает подшипники валов, винты и шестерни (или только шестерни), помогает снизить температуру в камере сжатия, уплотняет зазоры между роторами.

Комплектация винтовых компрессоров

Изобретение винтового компрессора относится к 1934 году. Со временем разработка претерпела определенное количество изменений, но основной принцип действия остался прежним.

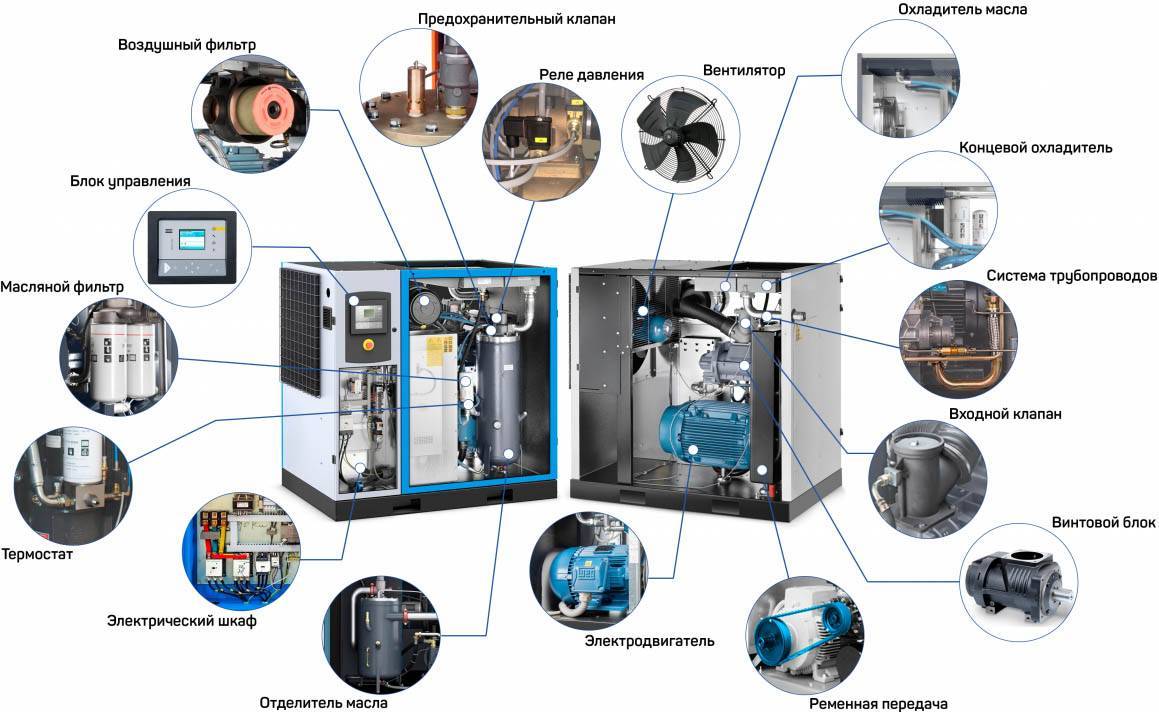

Стандартная комплектация любого винтового компрессора (основные элементы):

Фильтр воздушный: устанавливается в месте всасывания воздуха компрессором из окружающей среды; воздушный фильтр необходим для очистки всасываемого воздуха от пыли, грязи и других твердых частиц. Поэтому, качество воздушного фильтра и его своевременная замена влияет, прежде всего, на работу винтового блока и всасывающего клапана;
Фильтр масляный: необходим для очистки от грязи, пыли, нагара, стружки и других видов загрязнений из компрессорного масла; качество масла играет одну из важнейших ролей в работе всей системы; масляные фильтры увеличивают срок службы: подшипникам, роторам, корпуса винтового блока, всей масляной системы;
Фильтр сепаратор (маслоотделитель/маслоуловитель): различают два вида – накручивающийся и погружной; устанавливаются на выходе из компрессора; служат для уменьшения количества масла и влаги в получаемом сжатом воздухе; сепараторы используют сочетание различных технологий: фильтрующей, центробежной и гравитационной; Фильтры относятся к быстроизнашиваемым, расходным материалам. Своевременная замена фильтров (и масла) напрямую влияет на срок службы работы компрессора и качество получаемого сжатого воздуха; Как правило, регламент замены фильтров на винтовых компрессорах составляет от 2000 до 4000 моточасов, либо раз в год, что наступит быстрее;

Всасывающий (впускной) клапан: основное назначение – это всасывание воздуха из окружающей атмосферы через воздушный фильтр и подача в камеру винтового блока, переключение между режимом нагрузки и холостого хода. Клапан работает в двух положениях: открыт, либо закрыт. За открытие и закрытие всасывающего клапана отвечает контрольный блок (иногда называют пневмоблоком);
Винтовой блок: состоит из двух роторов – ведущего и ведомого, которых и называют “винтами”;
Двигатель: электрический или внутреннего сгорания (дизельный/бензиновый); запускает всю систему и приводит в движение винтовой блок;
Привод (тип передачи): различают ременный или прямой; электродвигатель соединяется с винтовым блоком через ременную передачу: на вал ведущего ротора и двигателя устанавливаются шкивы, соединенные ремнем (или ремнями); либо через прямой привод (в этом случае двигатель может быть соединен различными вариантами прямого привода: через редуктор, через гибкую муфту или непосредственно, когда винтовой блок находится на одном валу с двигателем); устанавливается определенное передаточное число;
Маслобак: емкость, в которой находится компрессорное масло, циркулирующее по всей масляной системе;
Термостат: определяет температуру масла; осуществляет переключение контуров охлаждения (малый контур и большой, идущий через радиатор);
Клапан минимального давления: поддерживает давление, необходимое для циркуляции масла и работы сепаратора;
Трубопроводы и РВД (рукава высокого давления): необходимы для циркуляции масла, сжатого воздуха и воздушно-масляной смеси;
Предохранительный клапан: срабатывает при превышении давления в системе:
Вентилятор: основные функции заключаются в охлаждении и направлении воздушного потока;
Масляный радиатор: охлаждает масло;
Концевой охладитель / воздушный радиатор: доводит сжатый воздух до оптимальной температуры перед выдачей из компрессора;
Контроллер (блок управления): различают несколько видов: на основе прессостата (аналогичный устанаваливается на поршневых компрессорах, выполняет фукнцию старт/стоп, механическая настройка нижнего и верхнего порога давления), электромеханический (кнопка “вкл/выкл”, манометр, в некоторых случаях индикация ошибок в виде лампочек, настройка давления также осуществляется механическим путем), микропроцессорное управление с ЖК дисплеем на разных языках (индикация рабочих параметров и ошибок, электронная настройка компрессора, сигнализация времени проведения ТО, синхронизация с другим компрессором, удаленное управление и визуализация, установка расписания работы компрессора и многое другое, в зависимости от модели и производителя);
Встроенная система воздухоподготовки (опционально): подразумевает наличие встроенного ресивера, осушителя, магистрального фильтра, циклонного сепаратор (влагоотделителя);

Показатели давления

Давление в компрессорах измеряется атмосферами (Атм), однако в магазинах чаще встречаются Бары. Впрочем, эти единицы измерения примерно идентичны. Важнее учитывать максимальные показатели, от которых зависит сила сжатия воздуха. Знание этого параметра позволит соотнести компрессор поршневой определенной модели с возможностями пневмоинструмента, с которым планируется совмещать работу агрегата. Уровень давления не должен превышать аналогичное значение в устройстве, к которому подключается компрессор. Также надо быть готовым и к изменениям давления воздуха – колебания могут происходить на протяжении рабочего цикла и в моделях, обеспечивающих, к примеру, 10 Атм, оно может падать до 6 Атм.

Какие функции выполняет масло

Перед маслом для поршневых воздушных компрессоров стоят достаточно важные задачи. Основная функция — это обеспечение надёжной, эффективной и стабильной работы компрессора. Заключается это в выполнении таких задач:

смазывание трущихся элементов и поверхностей, что продлевает их срок службы;
охлаждение поршневой группы, поскольку при работе происходит сильный нагрев;
уплотнение зазоров;
снижение детонации;
обеспечение герметичности рабочей камеры.

Некоторые спрашивают, чем отличается специальное компрессорное масло от обычного моторного, и можно ли его использовать. Такой вариант является нежелательным. Если говорить о том, чем отличается по факту компрессорное масло от автомобильного моторного, то здесь выделяют такие нюансы:

более высокие экологические характеристики у компрессорной смазки;
выше показатель пожарной безопасности;
разные параметры вязкости.

В теории залить моторную жидкость можно. Но нет гарантий, что компрессор при этом будет работать стабильно и без проблем.

Скорее подойдёт для разового применения, когда найти специальную смазку невозможно, а агрегат срочно нужно запустить в работу. После этого сразу же слейте моторное масло, промойте систему и залейте подходящую жидкость. А ещё лучше стараться всячески избегать подобных ситуаций.

В чем схожесть смазочных материалов

Возможность применения моторных масел можно связать с довольно большим количеством схожих свойств. К ним можно отнести следующие:

Как и моторные смазывающие вещества, компрессорные могут изготавливаться на синтетической, полусинтетической и минеральной основе. По этому признаку проводится выбор с учетом качества, так как минеральные варианты исполнения характеризуются худшими качествами, но при этом обходятся намного дешевле.
Наиболее важным параметром можно назвать вязкость. Она может варьировать в достаточно большом диапазоне, от нее зависит степень текучести. Закономерностью можно назвать то, что слишком текучие вещества существенно упрощаются работу устройства, но обеспечивают меньшую степень защиты. Более высокий показатель обеспечивает требуемую герметичность, но механизм начинает испытывать более высокую нагрузку.

Кроме этого, при изготовлении могут применяться различные присадки, которые существенно изменяют основные свойства.

Какое масло заливать в компрессор? Отличия компрессорного и моторного масла.

Какое масло можно лить в компрессор, указывается в его паспорте. Аналог можно подобрать с помощью специальной таблицы, например:

Российский бренд	Импортный аналог
Gazpromneft	Castrol	Mobil	Fuchs	Shell	Total	Ravenol	Teboil	Texaco
Gazpromneft Compressor VDL-46	Aircol pd 46	Mobil Rarus 425	Нет аналога	Corena D 46	DACNIS VS 46	Kompressorenoel VDL 46	Compressor Oil P 46	COMPRESSOR OIL EP VD-L 46
Gazpromneft Compressor VDL-68	Aircol pd 68	Mobil Rarus 426	RENOLIN 500 ISO VG 68	Corena D 68	DACNIS VS 68	Kompressorenoel VDL 68	Compressor Oil P 68	COMPRESSOR OIL EP VD-L 68
Gazpromneft Compressor VDL-100	Aircol pd 100	Mobil Rarus 427	RENOLIN 500 ISO VG 100	Corena P 100	DACNIS P 100	Kompressorenoel VDL 100	Compressor Oil P 100	COMPRESSOR OIL EP VD-L 100
Gazpromneft Compressor VDL-150	Aircol pd 150	Mobil Rarus 429	RENOLIN 500 ISO VG 150	Corena P 150	DACNIS P 150	Kompressorenoel VDL 150	Нет аналога	COMPRESSOR OIL EP VD-L 150
Gazpromneft Compressor VDL-220	Нет аналога	Нет аналога	Нет аналога	Нет аналога	DACNIC P 220 CD	Нет аналога	Нет аналога	Нет аналога

Для компрессорных агрегатов высокого давления лучше всего подходит синтетика (выбор производится по вязкости и температуре вспышки).

Перед тем, как залить в компрессор новое масло, необходимо слить старое, очистить от его остатков пневматические и масляные шланги, охладители, сепараторы, клапаны, поменять фильтры.

Использовать моторное или дизельное масло для поршневых компрессоров нежелательно, но допустимо, в винтовые льется только специальное. Однако, лить моторное масло в воздушный компрессор может быть опасно – при той же температуре вспышки, что и у компрессорного, оно имеет более низкую температуру воспламенения.

Решая, какое масло наливать в компрессор при дозаправке, учтите: при смешивании легированной минералки, полусинтетики и синтетики разных производителей присадки могут оказаться несовместимыми и выпасть в осадок.

Особенности выбора смазки для воздушного поршневого компрессора

Компрессорное масло для поршневых компрессоров контактирует с горячим воздухом, поэтому должно иметь высокую стойкость к термоокислению и температуру воспламенения не ниже +350°С. Классы вязкости – 100, 150 по ISO.

Основную техническую характеристику масла отечественного производства (вязкость), легко определить по маркировке. Обозначение смазочных материалов этой категории выглядит таким образом: К-12, КС-19, К4-20 и т. п.

Буква К означает, что данный продукт относится к компрессорным смазкам, следующая за ней цифра – группу по условиям эксплуатации (при первой группе цифра не ставится). Число после дефиса – это кинематическая вязкость в мм2/с при t +100 ˚С. Буква С указывает на то, что материал производят из сернистой нефти, П – на наличие присадок.

С целью экономии в механизм движения компрессорных устройств с раздельной системой смазки можно заливать индустриальное масло.

Если использовать для компрессора с электрическим двигателем смазку с вязкостью выше рекомендуемой, из-за колебаний напряжения в сети возможны проблемы с его запуском.

При круглогодичной эксплуатации воздушного поршневого компрессора в уличных условиях целесообразно заменить минералку синтетикой (заливается только после тщательной промывки маслосистемы и замены фильтров).

Какое масло заливать в винтовой компрессор

Масло для винтовых компрессоров должно быть устойчивым к старению, иметь вязкость не менее 7 сСт (46, 48 класс по ISO), улучшенные охлаждающие, моющие, антикоррозийные, противоизносные, противопенные и деэмульгирующие свойства, температуру воспламенения выше +180°С.

Какое компрессорное масло лить в винтовой компрессор, напрямую зависит от условий эксплуатации: в теплое время года и в отапливаемых помещениях вполне подходит минералка, идеальный вариант для всесезонной работы под открытым небом – синтетика.

Обзор масел — краткое описание масел разных производителей с ценами

Компрессорное масло это достаточно специфический материал, разработанный специально для узкопрофильного использования. Производители настоятельно рекомендуют применять только качественный, сертифицированный продукт для достижения наилучшей производительности их продукции. Среди качественных и недорогих масел можно выделить следующие наименования:

. Это минеральное масло, которое заливают в компрессоры среднего и высокого давления поршневой системы, а также установки, в которых необходимо применение масел с низким содержанием серы. Показатель вязкости, 11-14, температура застывания, в среднем -25 градусов Цельсия, доля серы, около 0,3 процента. Цена – 90 рублей за килограмм.

Это полностью синтетическое масло, не совместимое с минеральным. Оно разработано специально для поршневых компрессоров, с учетом того, что постоянно будет находиться в контакте с газом, также в нем содержаться ингибиторы окисления, которые, кроме превосходной термической стабильности придают ему свойства подавлять коррозию деталей. Его цена, в среднем, 473 рубля за литр.

. Это масло заливают в поршневые компрессоры, как среднего, так и высокого давления. Изготовлено из серистой парафиновой нефти, с помощью метода селективной очистки. Показатель его вязкости: 18-22, температура застывания, около -15 градусов по Цельсию. Это масло является минеральным, его цена в среднем 60 рублей за килограмм.

. Компрессионное масло, которое прекрасно подходит для воздушного компрессора любых типов, в том числе и винтовых. Отличается понижено вязкостью и низкой температурой воспламеняемости, благодаря высокому уровню очистки. Также, масло имеет очень низки показатель склонности к коксовым образованиям, благодаря чему детали долго сохраняют прекрасную работоспособность. Его средняя рыночная цена составляет примерно 400 рублей за литр.

. Масло, успешно применяемое в любом воздушном компрессоре. Оно подходит как для многоступенчатых поршневых системам, так винтовых нагнетателей. Это минеральное масло, которое изготавливают из основы нефти с малым процентом содержания серы. Показатель вязкости – 26-30, механические примеси отсутствуют полностью, температура застывания приблизительно равна -10 градусов по Цельсию. Цена такого масла в среднем составляет 90 рублей за килограмм.

. Масло, предназначенное для поршневых компрессоров, торговой марки «Фубаг», но также прекрасно подходит и для техники других торговых марок. В его состав включен целый набор присадок, благодаря которым оно предотвращает окисление при любых допустимых температурах. К тому же оно предотвращает возникновение гари на деталях. Его цена за один литр – 440 рублей.

. Применяется в воздушном компрессоре поршневого типа. Благодаря составу, можно значительно сэкономить на его расходе, поскольку оно имеет очень низкий уровень испарения. К тому же оно имеет очень хорошие показатели эксплуатации при низких температурах. Даже если температура воздуха -30 градусов, пуск двигателя все равно будет достаточно легким, а в случае перегрузки, все детали будут сохранены в целости, без повреждений. Цена – 355 рублей за один литр.

. Применяется для стабильной работы одноступенчатых и многоступенчатых поршневых и винтовых воздушных компрессоров. Максимальная рабочая температура, при которой можно применять равняется 230 градусам, а особые присадки не допускают образования нагара и коррозии на предрасположенных к этому деталях. Изготовлено в России, поэтому его цена не очень высока и держится на приемлемом уровне – 146 рублей за литр.

В отличии от приведенных выше, следующие масла более распространены и их можно купить онлайн не выходя их дома.

Название и характеристики

вязкость SAE 20W Температура применения: до -10°C Объем – 1 л Устойчиво к окислению при высоких температурах Износостойкое и не требует частой замены

PATRIOT COMPRESSOR OIL GTD 250/VG

Кинематическая вязкость: 10,87 мм²/с.

Температура застывания: -15°C

Стойкое к окислению, защите от коррозии

Хорошие пусковые свойства при низких температурах, присадки препятствуют вспениванию и придают маслу хорошие водоотделительные свойства

Вязкость при 40 С, мм2/С – 45.8 Вязкость при 100 С, мм2/С 7.2 Температура вспышки, С 165 Температура застывания, С -30

Индекс вязкости 100. Кинематическая вязкость при 40 град. 98 кв.мм/с. Кинематическая вязкость при 100 град. 11,2 кв.мм/с. Плотность при 15 град. 882 г/куб.см. Температура вспышки в открытом тигле 250 град. Температура застывания 24 град.

Для компрессоров с температурой конца сжатия до 220°С.

Масла для воздушно-поршневых компрессоров

Помимо технологической необходимости, применение качественных марок компрессорного масла обеспечит:

продолжительный высокоэффективный срок службы механизмов и увеличение временных промежутков между техническим обслуживанием;
снижение нагарных отложений и лакообразования;
безопасность воздушных линий компрессора от экзотермических реакций в нагарных отложениях;
антикоррозийную, деаэрационную, пенную и износостойкую защиту металлических поверхностей.

Группы

Компрессорные масла для поршневых компрессоров по своему назначению классифицируются в 4 группы:

Температура (Т) нагнетания меньше 160 °C, с умеренным режимом сжатия воздуха в масле.
Температура меньше 180 °C.
Температура нагнетания меньше 200 °C, с тяжёлыми условиями работы.
Температура больше 200 °C, с особо тяжёлыми рабочими условиями.

Выбор

Для смазывания компрессорных деталей, работающих на основе сжатого воздуха, применяют нефтепродукты, производимые по или соответствующие ГОСТ 1861–54.

При выборе марок масла, прежде всего, следует ориентироваться на показатель маслянистости, как на основную из характеристик смазочных жидкостей. Показатель маслянистости характеризует прилипание масла к металлическим поверхностям внутри компрессора и образования на них прочной защитной плёнки. Маслянистость напрямую указывает на интервал условных температур, в котором нефтепродукт переходит из жидкого состояния в твёрдое.

Для воздушных поршневых компрессоров рекомендованы марки К и КС с оптимальными показателями вязкости и противостояния к окислению под воздействием воздушной смеси:

К19 и КС19 — с низким содержанием серы для агрегатов, использующих средний и высокий уровень давления;
К2−24, К3−20, К4−20 и К2−220 — с единой системой смазки механизма движения и цилиндров (сальников), с возможным добавлением многоцелевых присадок, для тяжело нагруженных компрессорных поршневых систем с высоким давлением;
К3−10 и К3−10н — с граничной температурой нагнетания воздушной смеси максимум до 200 °C, с возможным композитными антиокислительными и другими присадками.

Маркировка и международные стандарты

например, марка КС-19п, где: К — нефтепродукт для компрессоров; С — продукт производится из сернистых нефтей; 19 — группа масла; п — дополнительная присадка.

В случае К3−10н: 10 указывает на кинематическую вязкость масляной жидкости при 100° C, а н — на добавление присадки, которая понижает температуру застывания.

На общетехническом мировом языке DIN (Немецкий институт стандартизации) компрессорные масла обозначаются как DIN 51506 ISO 6743/3 и сопровождаются дополнительным обозначением, характеризующим степень напряжённости:

VB или VB-l; DAG — конечная температура нагнетания до 140 °C (все типы компрессоров);
VC или VC-l; DAA — конечная температура до 160 °C (стационарные агрегаты) и до 220 °C (передвижные, установленные на транспортных средствах);
VD или VD-l; DAB — конечная температура сжатия до 220 °C (стационарные и мобильные компрессорные установки). Буква l указывает на добавление присадок.

Бережно относитесь к окружающей среде! Не сливайте отработанные нефтепродукты, а сдавайте их в специальные пункты утилизации.

Как устроен и работает воздушный компрессор

Устройство агрегата для сжатия воздуха определяется типом конструкции. Компрессоры бывают поршневые, роторные и мембранные. Наиболее широко распространены поршневые воздушные агрегаты, в которых воздух сжимается в цилиндре благодаря возвратно-поступательным движениям поршня внутри него.

Схема устройства

Устройство воздушного поршневого компрессора достаточно простое. Основной его элемент – это компрессорная головка. По своей конструкции она схожа с цилиндром двигателя внутреннего сгорания (ДВС). Ниже приведена схема поршневого агрегата, на которой хорошо показано устройство последнего.

В состав компрессорного узла входят следующие элементы.

Цилиндр. Это объем, в котором сжимается воздух.
Поршень. Возвратно-поступательными движениями всасывает воздух в цилиндр либо сжимает его.
Поршневые кольца. Устанавливаются на поршне и предназначены для повышения компрессии.
Шатун. Связывает поршень с коленчатым валом, передавая ему возвратно-поступательные движения.
Коленчатый вал. Благодаря своей конструкции обеспечивает ход шатуна вверх и вниз.
Впускной и нагнетательный клапаны. Предназначены для впуска и выпуска воздуха из цилиндра. Но компрессорные клапаны отличаются от клапанов ДВС. Они изготовлены в виде пластин, прижимаемых пружиной. Открытие клапанов происходит не принудительно, как в ДВС, а вследствие перепада давлений в цилиндре.

Для уменьшения силы трения между кольцами поршня и цилиндром в компрессорную головку поступает масло. Но в таком случае на выходе из компрессора воздух имеет примеси смазки. Для их устранения на поршневом аппарате устанавливают сепаратор, в котором происходит разделение смеси на масло и воздух.

Если требуется особая чистота сжатого воздуха, например, в медицине или на производстве электроники, то конструкция поршневого агрегата не подразумевает использование масла. В таких аппаратах поршневые кольца выполнены из полимеров, а для уменьшения силы трения применяется графитовая смазка.

Коленчатый вал приводится в движение от электродвигателя посредством ременного или прямого привода. При ременном приводе в конструкцию аппарата входят 2 шкива, один из которых устанавливается на валу двигателя, а второй — на валу поршневого блока. Второй шкив оснащается лопастями для охлаждения агрегата. В случае прямого привода валы двигателя и поршневого блока соединяются напрямую и находятся на одной оси.

Также в конструкцию поршневого компрессора входит еще один очень важный элемент – ресивер, представляющий собой металлическую емкость. Предназначен он для устранения пульсаций воздуха, выходящего из поршневого блока, и работает как накопительная емкость.

Благодаря ресиверу можно поддерживать давление на одном уровне и равномерно расходовать воздух. Для безопасности на ресивере устанавливают аварийный клапан сброса, срабатывающий при повышении давления в емкости до критических значений.

Чтобы компрессор мог работать в автоматическом режиме, на нем устанавливается реле давления (прессостат). Когда давление в ресивере достигает требуемых значений, реле размыкает контакт, и двигатель останавливается. И наоборот, при снижении давления в ресивере до установленного нижнего предела, прессостат замыкает контакты, и агрегат возобновляет работу.

Принцип действия

Принцип работы поршневого компрессора можно описать следующим образом.

При запуске двигателя начинает вращаться коленчатый вал, передавая возвратно-поступательные движения посредством шатуна поршню.
Поршень, двигаясь вниз, создает в цилиндре разрежение, под воздействием которого открывается впускной клапан. По причине разности давлений воздуха, он начинает засасываться в цилиндр. Но перед попаданием в камеру сжатия воздух проходит через фильтр очистки.
Далее, поршень начинает движение вверх. При этом оба клапана находятся в закрытом состоянии. В момент сжатия в цилиндре начинает повышаться давление, и когда оно достигает определенного уровня, происходит открытие выпускного клапана.
После открытия выпускного клапана сжатый воздух направляется в ресивер.
При достижении определенного давления в ресивере срабатывает прессостат, и сжатие воздуха приостанавливается.
Когда давление в ресивере снижается до установленных значений, прессостат снова запускает двигатель.

Замена масла: правила и рекомендации

Изготовители компрессорной техники всегда указывают в руководстве пользователя, какие марки масел допустимо использовать для замены у данной модели. Мировые бренды даже выпускают марки смазки под собственным именем.

Важно! автомобильные смазочные материалы компрессоров допустимо использовать для замены в картере компрессора при крайней нужде. Оно предназначено для других режимов работы, температуры, давления. При продолжительном использовании возможна поломка компрессора

После непродолжительного использования нужно незамедлительно поменять масло на рекомендованное

При продолжительном использовании возможна поломка компрессора. После непродолжительного использования нужно незамедлительно поменять масло на рекомендованное.

В руководстве, кроме основной рекомендованной марки, для замены обязательно указывают одну-две совместимых. Если и она недоступна, можно провести замену на смазочный материал для компрессоров какого-либо мирового бренда. Оно обойдется дороже, но гарантированно не нанесет вреда агрегату.

При замене масла в компрессоре нужно следовать указаниям из руководства пользователя конкретной модели. Специалисты сформулировали несколько общий рекомендаций:

Обязательно обесточить аппарат перед началом замены;
стравить давление.
Открутить пробку, слить старую смазку в приготовленную емкость. Лучше взять плоскую кювету, емкостью на 1/3 больше, чем паспортный объем масла.
Некоторые модели рекомендуется наклонять в сторону сливного отверстия.
После полного вытекания масла тщательно завинтить пробку. Вытереть брызги, которые могли попасть на корпус.
Залить новый смазочный материал до нормального уровня.

В поршневые компрессоры нужно заливать несколько увеличенное количество масла — часть смазки распределится по поверхностям деталей.

Отработку нельзя выливать на землю или в канализацию- это приведет к серьезному загрязнению окружающей среды. Ее необходимо сдавать в переработку в специализированные приемные организации.

Менять масло в компрессоре обязательно полностью. Смесь чистой смазки с загрязненной, тем более разных сортов, ведет к повышенному износу деталей агрегата. Категорически нельзя смешивать синтетические и минеральные сорта.

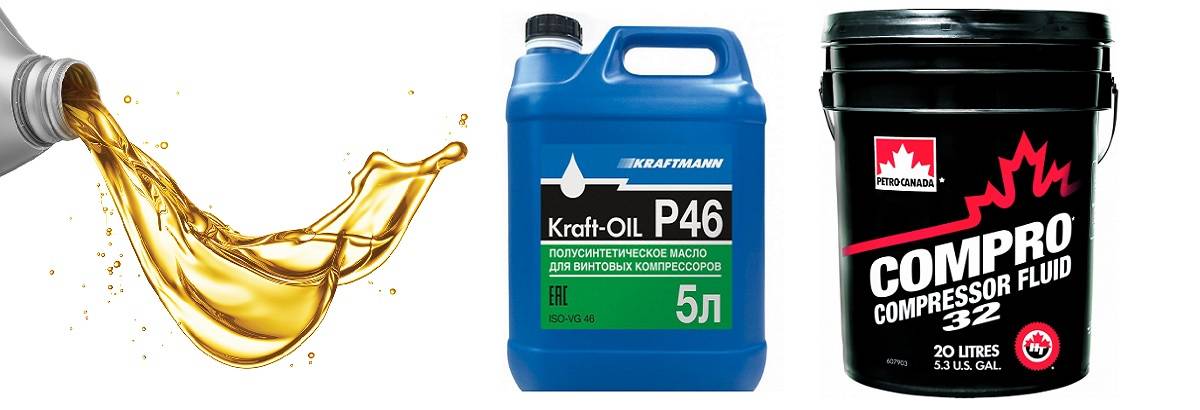

Выбираем масло для компрессора

После того как мы разобрались, что представляет собой современный воздушный компрессор, можно приступить и к вопросу выбора масла для него. Как можно догадаться, у масла есть целый ряд функций в компрессоре, успешное выполнение которых позволит значительно увеличить продуктивность и эффективность всего двигателя. Особенно важен выбор правильного масла в зимний период, так как с наступлением холодов нагрузка на все детали компрессора и автомобиля значительно возрастает, поэтому без качественного масла они могут быстро прийти в негодность. Какими же функциями обладает масло для компрессора? Их существует несколько:

Улучшение непроницаемости камер сжатия воздуха.
Уменьшение износа и трения соприкасающихся частей.
Теплоотвод.

Как видим, каждая из функций имеет очень большое значение для работы механизма, поэтому ни одной из них ни в коем случае нельзя пренебрегать, выбирая масло для поршневых компрессоров и пытаясь сэкономить. Всё потому, что сэкономить не получится, так как даже если вы сэкономите на стоимости масла, уже скоро вы можете столкнуться с весьма серьёзной проблемой, которая заключается в чрезмерно быстром износе деталей и нарушении работы компрессора.

Для того чтобы не прогадать в выборе масла, лучше всего покупать именно те масла, которые предназначены именно для компрессора, так как при производстве таких масел учитываются все особенности работы данного механизма. Также масло должно обладать необходимым уровнем вязкости и иметь хорошую термоокислительную способность. Именно эти два параметра в какой-то степени и являются самыми основными, которыми должно обладать масло компрессорное для поршневых компрессоров.

Что же может произойти, если масло не будет обладать достаточным уровнем вязкости? Всё очень просто, в этом случае оно просто не сможет охлаждать рабочие детали компрессора, что приведёт к их резкому нагреву и непредсказуемым результатам для компрессора в дальнейшем. Начиная с 1993 года, для того чтобы не допустить перегрева и защитить детали от чрезмерного трения, в компрессор поршневой масляный стали заливать 2 типа жидкостей -PAG и POE. Эти жидкости имеют целый ряд всевозможных отличий и также отличаются по коэффициенту вязкости. Так, для жидкости PAG коэффициент может составлять либо 45, либо 150, а для жидкости POE его значение должно равняться 100.

В том случае, если вы не знаете, жидкость какого типа залита в ваш компрессор, вам обязательно следует обратиться к специалисту, который сможет это определить. Без такой информации, лучше не совершать покупку масла и не заливать его в компрессор, так как это может привести к самым неожиданным и очень часто — самым неприятным последствиям, вплоть до поломки компрессора. Поэтому лучше не рисковать.

Какие же характеристики должны быть у масла, используемого в компрессоре:

Хорошие уплотняющие свойства

Важно, чтобы масло обладало подходящим коэффициентом вязкости для конкретного компрессора. В этом случае все свои функции масло будет выполнять в полной мере

Устойчивость к окислению

Это очень важный параметр, его несоблюдение может привести даже к взрыву из-за образования кокса. Защита от воды. Довольно часто в процессе работы компрессора газ способен выделять жидкость, хорошее масло не будет позволять попадать воде на детали.

Наличие всех этих характеристик делает из масла очень мощное средство, которое позволяет максимально уберечь компрессор поршневой безмасляный от всевозможных поломок и быстрого выхода из строя.

Масло для винтовых компрессоров
