Пилорама из бензопилы своими руками

Выбор бензопилы для домашней пилорамы

Основная деталь установки — цепная пила и к ее выбору нужно отнестись со всей внимательностью. Установить вы можете как новую, только что купленную пилу, так и бывшую в употреблении, типа марки “Урал”. Использовать для создания пилорамы можно не только бензопилу, но и электропилу. Единственное, о чем нужно помнить, вы будете ограничены в движениях из-за длины сетевого кабеля.

Бензопила Урал

Для правильного подбора пилы важно изначально понимать целевое назначение установки. Для полупрофессионального, коммерческого использования отдавайте предпочтение стационарным пилорамам с мощными и производительными пилами

Бытовое применение оборудования позволяет выбрать менее мощную бензопилу, создав своими руками мобильную мини пилораму по чертежам из интернета.

Принцип работы, преимущества и недостатки

Принцип работы пилорамы, изготовленной из портативной бензопилы, очень прост. Пила прочно крепится к какой-либо поверхности, а затем через нее «прогоняют» доски, брус или бревна. При этом вместо диска пилорамы выступает цепь бензопилы.

Вот основные достоинства такой самодельной конструкции:

  • Возможность смонтировать где угодно. Пилораму из бензопилы можно собрать абсолютно в любом месте: на строительной площадке, на приусадебном участке или даже на месте лесозаготовки в полевых условиях.
  • Простота сборки. Для монтажа потребуется только бензопила и материалы, которые есть под рукой.

А в роли главного недостатка выступает не слишком высокая мощность устройства. При срезании с толстого бревна доски большой длины оно может нестабильно работать, застревать.

В зависимости от способности к перемещению самодельные пилорамы из бензопилы делят на два вида:

Стационарное устройство представляет собой конструкцию из металлических или деревянных реек, на которой зафиксирована пила. Она имеет направляющие, по которым движутся бревна. Во время работы пила неподвижна.

Мобильное приспособление представляет собой специальную насадку на бензопилу, которую обычно сваривают из стальных реек. Пила во время работы движется вместе с этой насадкой вдоль бревна.

В зависимости от материала, из которого изготовлена пилорама, устройства бывают:

Преимущества и недостатки

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Третий вариант — изготовление самодельной пилорамы из бензопилы

Сделать мобильную пилораму из бензопилы нетрудно, и не затратно, в отличие от стационарного устройства. Однако есть у них большой недостаток — это необходимость держать инструмент в руках или перемещать его практически вручную. Поэтому рассмотрим еще один вариант изготовления пилорамы из бензопилы своими руками, который является одним из самых универсальных.

На фото представлена модель такого устройства, изготовить которое сможет любой желающий. Конструкция хотя и простая, но требует немало усилий для изготовления. Пользоваться ею просто, для чего изначально нужно положить бревно на ровную поверхность, подкатить станок к заготовке, выставить толщину распила, и приступать. Перемещается станок вдоль заготовки, осуществляя распиливания досок нужного размера.

Это интересно! Такой тип самодельного устройства является чем-то средним между мобильными и компактными пилорамами из бензопилы и неподвижными агрегатами, в которых инструмент закрепляется на подвижном основании и перемещается по направляющим рельсам.

Какие бывают самоделки и как их сделать, вы теперь имеете представление, поэтому можно приступать к их реализации. Это самые простые, легкие и не затратные пилорамы из бензопил, сделать которые может каждый желающий.

Как из бензопилы сделать пилораму

Еще одной разновидностью пилорамы, которую можно собрать своими руками, является пилорама из бензопилы или шинная пилорама.

Несколько фото и видео дополнят нашу инструкцию и подробно рассмотрят все оставшиеся вопросы.

Для изготовления мини пилорамы из бензопилы необходимы два восьмиметровых швеллера, высота которых может варьироваться от 140 мм до 180 мм. Они и будут основой конструкции.

Кроме того, будут необходимы:

  • уголки, размером 50 на 100 мм;
  • 2 рельсы;
  • стяжки (количество зависит от отверстий);
  • болты и шпильки.

Рельсы должны быть обязательно повернуты вверх подошвой.

По все длине основы, на расстоянии примерно 1 – 1,5 метра друг от друга, необходимо просверлить отверстия, их диаметр должен быть не меньше 14 мм, но и не более 16 мм.

В них вставляются стяжки, длина которых сантиметров 25. Их можно нарезать из остатков трубы 3 на 4, предназначенной для водопровода.

Из подготовленных заранее угольников из металла варят стойки, на которые крепят подготовленную основу.

Без них ни одна шинная цепная пилорама из бензопилы просто не существует. Следует учесть, что все элементы основы будущей пилорамы должны быть строго прямыми.

На созданную конструкцию устанавливают подвижную тележку. Ее основой станет стальная плита, длина которой равняется 600 мм, а толщина – 4-6 см.

К ней снизу надо приварить уголок, размером 40х40 мм, после чего все это установить на подшипники или ролики.

Наверху крепят два таких же уголка, и вот уже к ним прикрепляют саму бензопилу, например «Урал», которая и будет работать, как цепная шинная мини пилорама.

Чтобы бревна при работе не двигались свободно, необходимо сделать для них зажим, который будет фиксировать обрабатываемый материал в одном положении.

Изготовить эту конструкцию можно из труб и подвижных шлангов. Если предполагается работа с очень тяжелыми бревнами, то ставят наклоны и таким образом облегчают работу.

Самое трудное, с чем можно столкнуться, когда делается шинная цепная пилорама из бензопилы, это создание механизма, который будет регулировать толщину обрабатываемого изделия.

Лучше всего использовать простой способ, заключающийся в вертикальной установке по краям рамы домкратов любого типа, способных обеспечить крайне жесткую фиксацию.

Толщина будет меняться регулировкой этих домкратов. Пример того, как устроена шинная цепная пилорама с использованием бензопилы, показан на фото.

Основание пилорамы из бензопилы

Основание должно быть прочно закреплено, чтобы тяжелое оборудование не создало смещения в корпусе, а также было нейтрализовано воздействие вибрации. Некоторых колебаний всему станку задает именно плавающая рамка, которая является несущей для бензопилы, а потому устойчивость крайне важна.

Готовые части основания устанавливаются строго параллельно и по уровню

Акцентируем внимание, что не по имеющейся плоскости, а строго по уровню, чтобы у подвижной части, несущей бензопилу, не было свободного хода под воздействием законов физики

Далее, на основание устанавливается рельсовый путь, который крепится на боковые крепления. Вся основа может быть собрана из металлических изделий, и определяются они весом станка и требованиями к пилораме. Иногда, это профильная труба, но может быть и швеллер, и металлический уголок, и рельс.

Вариант изготовления простейшей пилорамы на базе бензопилы

Первый вариант самодельной пилорамы довольно прост, поэтому реализовать его сможет каждый желающий, потратив на это не более пары часов времени. Для реализации этого способа не понадобится даже сварочный аппарат, поэтому приступаем к действию. Изначально подготавливаем необходимые материалы:

  • Стальные пустотелые брусья размером 5х5 см и длиной по 1 метру. Количество таких брусьев составляет 6 метров (все зависит от длины шины инструмента)
  • Соединительные элементы в виде крепежных болтов диаметром 8-10 мм в количестве 10 штук

Когда все составные детали для изготовления устройства готовы, можно приступать.

  1. Первоначально нужно изготовить решетчатое основание из стальных брусков
  2. Размер основания равен длине шины инструмента
  3. Это основание является направляющим при пилении бревен
  4. Для закрепления инструмента и его регулировке перпендикулярно к основанию фиксируются два бруса
  5. На концах брусьев, которые крепятся к основанию, нужно сделать фиксаторы для закрепления шины бензопилы с проушинами, через которые будет происходить свободное перемещение цепи

В итоге получаем устройство следующего вида, как показано на фото ниже.

Конкретно для изготовления этой пилорамы использовался сварочный аппарат, за счет которого были сокращены расходы на соединительные элементы. Однако сделать его можно и без применения сварки, но с использованием дрели. Что лучше, решать можете сами, однако в итоге получаем расширение функционала полезного инструмента в хозяйстве — бензопилы. Как изготавливается такой тип пильного оборудования, подробно описано на видео.

https://youtube.com/watch?v=zlXXiBWi3M8%3F

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

снизу стальной плиты приваривается уголок

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Требования к установке пилорамы и деревообработке

Можно было бы говорить об отдельном вводе электрической сети, если бы занимались установкой пилорамы промышленного масштаба. Данные экземпляры очень мощные и потребляют много электроэнергии, соответственно, имеют и некоторые требования к сети. Но у нас такой проблемы нет, а потому просто находим удобное место, где можно закрепить основание пилорамы таким образом, чтобы станок был устойчивым, безопасным и удобным в работе.

Также стоит позаботиться о вентиляции, проветриваемости, если станок будет монтироваться внутри какого-либо помещения

Но немаловажно обратить внимание и на влажность данного места, а также склада хранения продукции. Это снова требований к бизнес-идее, если вы решили заниматься деревозаготовкой, хранением и реализацией. Если же полученные деревянные изделия сразу уходят в строительство, еще один сложный вопрос снимается

Если же полученные деревянные изделия сразу уходят в строительство, еще один сложный вопрос снимается.

Строительные работы

Строительство пилорамы в домашних условиях – процесс несложный, но требующий относительной сноровки и внимательности. Далее представлен пошаговый процесс.

Крепеж основания

Первым делом следует выбрать подходящий чертеж основания пилорамы и все необходимые для работы материалы: 2 швеллера, 2 рельсы, уголки, трубы диаметром около 40 мм, стальную плиту, бензопилу. Процесс создания основания начинается со сборки уголков и рельс, перевернутых подошвой вверх. Установка должна быть осуществлена строго параллельно полу, поэтому обязательно используйте строительный уровень.

После этого можно приступать к созданию стяжек для укрепления конструкции. В полуготовом основании делают отверстия диаметром около 1,5 см на расстоянии 1,5 м друг от друга. В готовые отверстия устанавливаются стяжки и закрепляются болтами.

С помощью угольников из металла создаются стойки, которые следует использовать в качестве подставки под основу. Расстояние между основой и крайними стойками должно составлять около 1 м. Для увеличения жесткости конструкции можно установить несколько ребер жесткости.

Совет. Готовые части основания должны соединяться между собой с использованием в качестве ориентира строительного уровня.

Внутри рельсового пути сделайте несколько разметок, на которые будет установлен крепеж для древесины. Его можно сделать из обычной металлической рамы, закрепленной по краям особыми зажимами. Лучше всего использовать концевые либо частичные, но не круговые, поскольку шина с цепью не смогут полноценно выполнять свои функции.

Монтаж подвижной части

Можно приступать к сборке подвижной части основания. Это — одна из самых главных частей самодельной пилорамы. Она обычно представлена в виде специальной рамы с закрепленными на ее нижней части роликами на полозьях.

На раме устанавливаются специальные крепежи, которые будут служить фиксаторами для распиливаемого материала

Важно подобрать такой крепеж, чтобы можно было делать как горизонтальную, так и вертикальную распиловку древесины. Для этого один из крепежей устанавливается строго вертикально, другой – на одной из боковых сторон рамы. Крепежи можно использовать либо готовые, либо смастерить их самостоятельно из металлических пластин в виде обхватов

Обязательно положите резиновые прокладки между крепежами и корпусом бензопилы, чтобы защитить ее от возможных повреждений в процессе работы

Крепежи можно использовать либо готовые, либо смастерить их самостоятельно из металлических пластин в виде обхватов. Обязательно положите резиновые прокладки между крепежами и корпусом бензопилы, чтобы защитить ее от возможных повреждений в процессе работы.

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

  • Бензопила.
  • Сварочный аппарат.
  • Металлические трубы квадратного сечения.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

  • Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
  • Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
  • Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.
  • После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
  • После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
  • Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Советы и рекомендации для создания пилорам из бензопил своими руками

Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.

Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.

Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.

Подвижный элемент самодельной пилорамы

Подвижный элемент представляет собой обычную раму, которая должна двигаться по рельсовому маршруту вперёд и в обратном направлении. Обычно элемент должен находиться на роликах, которые прикреплены к раме. Сама роликовая система должна быть закреплена на полозьях.

Подвижный элемент одновременно служит несущей частью, на которой устанавливается бензопила. Тут же находятся специальные зажимные детали – крепежи, которые держат на себе бензопилу. Существует множество вариантов крепления: от хомутов до самодельных обхватов. Как вариант, поискать крепления в специализированных строительных магазинах либо на рынке.

Видео:

Подвижная часть самодельной пилорамы

Подвижная часть – стандартная рама, которая движется по рельсовому пути вперед и назад. Она должна быть на специальных роликах, прочно закрепленных на раме. При движении не должно быть ухода от первоначального направления, то есть, роликовая система закреплена на полозьях.

Подвижная часть является и несущей для устанавливаемой на ней бензопилы. Тут крепятся специальные зажимные части – крепеж, удерживающий на себе бензопилу. Очень правильно, чтобы такой крепеж был как для вертикальной, так и горизонтальной порезки древесины. То есть, один крепеж устанавливается на правой или левой стороне рамки, второй, строго сверху. Посередине или нет, зависит от размерных параметров создаваемой пилорамы.

Крепления могут быть самыми разнообразными. Кто-то устанавливает хомуты, кто-то вываривает что-то наподобие коробки из листового металла. Но лучше из металлических пластин создать обхваты, в которые можно будет установить бензопилу в правильном положении и надежно зафиксировать. Также стоит учитывать уровень установки бензопилы в таком креплении, а значит, оно должно выставляться на раме максимально точно!

Если хорошо поискать, то подобные крепления можно найти и на рынке. Но если вы создаете их сами, обязательно устанавливайте резиновые вкладыши между корпусом бензопилы и зажимами, чтобы не повредить дорогое оборудование.

Как работать на самодельной пилораме

Собранный инструмент обязательно проверяют на работоспособность. Порядок работ:

  1. Бревно укладывают на основание и зажимают тисками.
  2. Установку разметки делают не только на полозьях, но и на станке.
  3. Затем включают пилу и подводят к заготовке так, чтобы ее шина располагалась в центральной точке пропила. Шина пилы застопорится, если движения делать рывками, поэтому распил проводят плавно и медленно.

Работая на портативном инструменте, следует соблюдать меры безопасности. В качестве защиты надевают халат, рукавицы с нарукавниками и очки. Для защиты подвижной рамки от стружки и цепи пилы устанавливают акриловые или пластиковые щитки.

Виды и особенности пилорам из бензопилы

Строительные рынки предлагают большой выбор пилорам, в основу которых входит бензопила. Закрепленный в тележке с роликами агрегат можно вручную передвигать по заранее проложенному рельсовому пути. Для заготовки древесины может быть использована мощная цепная или ленточная бензопила.

Цепной агрегат используется для распила круглого леса. В его конструкцию входит пильная цепь, после работы которой остается большое количество опилок. Это является основным недостатком такого вида пилорамы.

Ленточные бензопилы способны распилить бревна достаточно большого диаметра

Работая на такой пилораме, следует иметь в виду, что вокруг нее на большую площадь разлетаются опилки, поэтому необходимо соблюдать осторожность. Справиться с этой проблемой поможет подключенный к стружкоотсосу гибкий воздуховод

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка

Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать

Для бытовых условий большие пилорамы чаще всего не требуются, поэтому оптимальным решением будет изготовление функционального самодельного мини-станка. Такой агрегат будет иметь небольшие размеры, в связи с чем его легко можно будет при необходимости перемещать.

Чаще всего в качестве основного элемента подобного устройства выступает бензопила, которую можно приобрести в специализированном магазине или использовать агрегат марки «Урал».

Другие типы конструкции

Самодельная пилорама из дерева

В целом изготовление пилорамы из бензопилы из дерева ничем принципиально не отличается от монтажа устройства из металлического профиля или труб. Разница заключается в том, что вместо них используют дерево. Главные плюсы такой конструкции – простота и быстрота сборки, более низкая стоимость материалов, а также отсутствие необходимости наличия сварочного аппарата.

Что касается срока службы деревянной пилорамы, то он достаточно высок при условии, что она будет укрыта от дождя и других атмосферных осадков.

Мобильная

Для изготовления мобильной пилорамы собирают только прямоугольную насадку-ограничитель из металлического профиля. Ее фиксируют на пластине бензопилы, где крепится цепь. Насадку опускают на прочно зафиксированное бревно и проводят пилу вдоль него. В результате срезается доска.

Мнение эксперта

Куликов Владимир Сергеевич

Если вы решили собирать мобильную пилораму, то лучше в верхней части насадки-ограничителя приварить ручку. Это существенно облегчит и сделает более эффективным использование устройства.

Главное достоинство мобильной пилорамы из бензопилы в том, что ее можно взять куда угодно, а также в быстрой сборке и разборке.

Но есть у нее и один весьма существенный недостаток – поскольку во время работы ее необходимо постоянно держать в руках, очень легко ошибиться и получить неровную доску с разной толщиной в разных местах.

Пилорама из болгарки или дисковой пилы

Для изготовления пилорамы можно использовать не только бензопилу, но и болгарку. Собирается устройство точно так же. Единственное отличие заключается в том, что в конце основании по центру крепят болгарку с соответствующей насадкой или ручную дисковую пилу.

Следует помнить, что в силу конструкции болгарки и дисковой пилы тележка пилорамы должна быть смонтирована иначе.

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

  1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
  2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
  3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
  4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
  5. Широкий ленточный пропил влияет на образование большого количества отходов;
  6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
  7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
  8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
  9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

ВАЖНО ЗНАТЬ: Как сделать решетку на окно своими руками?

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство.  Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

  1. Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
  2. Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

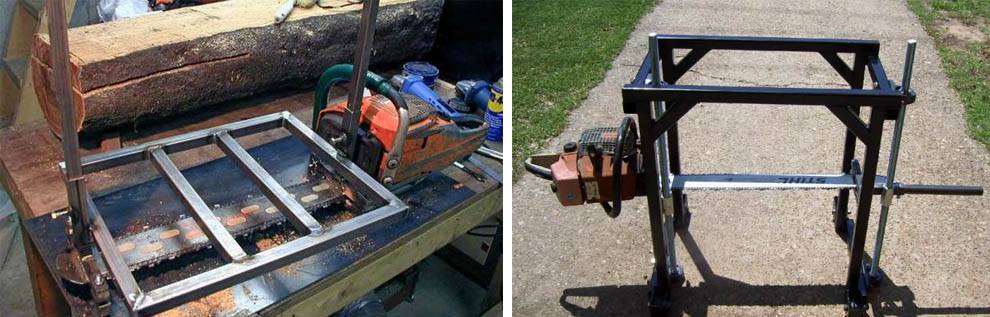

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

Это интересно! Электропилу также можно использовать в качестве приводного режущего инструмента для распиливания бревен. Только одним из основных недостатков электропил является их малая мощность, поэтому справиться с серьезными заготовками инструмент не сможет.

https://youtube.com/watch?v=0oMzP_wR45U

Это интересно: Особенности эксплуатации и обслуживания бензопил торговой марки патриот (видео)

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.

Публикации по теме

Как выбирается триммер для укоса травы учитываем все критерии

Бензин с маслом для бензопил — как разбавлять и зачем это делается

Как выбрать масло для бензопилы – полезные рекомендации

Очистка карбюратора триммера: подробное описание процесса

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
