Как укоротить цепь бензопилы, если она растянулась

Как укоротить цепь бензопилы своими руками?

Как укоротить цепь бензопилы своими руками?

Несмотря на то, что большинство производителей в один голос утверждают, что это своими руками сделать практически невозможно, умельцы освоили и этот процесс.

Для его осуществления понадобятся:

  • молоток и тиски;
  • бородок;
  • надфиль;
  • пассатижи;
  • электросварка.

Принимаясь за дело, для начала необходимо расклепать цепь. Для этого следует зажать цепь в тисках, сточить выступающую часть, но при этом строго следим за боковыми поверхностями, которые ни в коем случае нельзя повредить.

Для стачивания можно применить надфиль, если же его нет – обыкновенный напильник. Болгарка, способствующая нагреванию материалов, для этого не годится.

После 2-стороннего стачивания заклепки легко высвобождаются из звеньев. Этот процесс целесообразней производить 2 этапа, в ходе которых все должно быть очень тщательно измерено и просчитано.

Только после того как в буквальном смысле удалось вывернуть цепь наизнанку, можно продвигаться к соединению всех компонентов единое целое. Нужно вновь приспособить звенья на заклепку, для чего их боковинки очень плотно сжимаются. А чтобы они держались и не выпадали, нужна сварка. После сварочных работ рекомендуется сточить излишки металла с обеих сторон и приступать к апробации новой подогнанной под имеющуюся марку бензопилы.

Поэтому, что делать если растянулась цепь на бензопиле тоже теперь понятно. Ведь растяжение тоже обычный случай для пильных агрегатов. При функционировании металлические звенья нагреваются и постепенно расширяются, вытягивая саму цепь. В таком случае режущую часть необходимо или заменить на новую или попросту укоротить.

Как убрать заклепки?

Основные параметры цепи бензопилы.

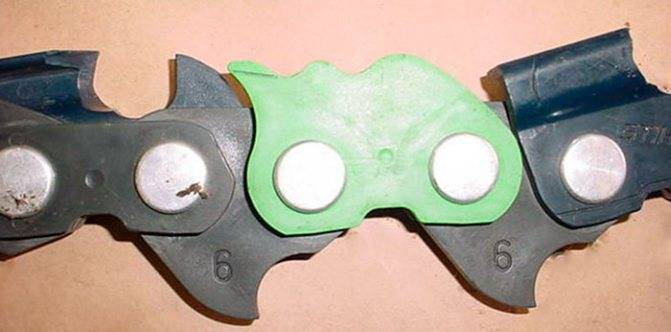

Цепь бензопилы сложно рассоединить. Заклепки изготовлены из качественной стали и имеют геометрическую форму, которая не позволяет просто выбить заклепки из звена. Внутренняя часть заклепки имеет больший радиус. На этом утолщении происходит поворот звена, а внешние части заклепок несут только соединительную функцию, поэтому их достаточно просто надежно фиксировать на внешней стороне цепи. Удаление заклепки производится следующим образом: цепь фиксируется в тисках, и производится стачивание выступающей части. При стачивании стараемся не повредить боковые части звеньев.

Пользоваться болгаркой не рекомендуется, поскольку детали очень быстро нагреются, что приведет к изменению физических свойств металла. Лучше для стачивания воспользоваться напильником или надфилем. Стачивание производится с обеих сторон звена. А теперь заклепки можно выбить из цепи с помощью бородка, слегка отогнув боковые части звеньев.

Цепь получилось рассоединить. Удаленную из цепи заклепку выбрасывать не спешите. Возможно, что вы не сможете найти ей подходящую замену. Производители бензопил не предполагают, что будет производиться самостоятельный ремонт цепи, поэтому не выпускают на рынок товаров подобные заклепки.

Схема устройства зубца бензопилы.

Торгующим организациям тоже выгодно продавать цепи в готовом их варианте, чем мелкие детали для ремонта. По названным причинам подходящую заклепку с нужной геометрией найти будет очень тяжело. Изготовить ее в домашних условиях будет еще тяжелее, поэтому вам придется воспользоваться старой заклепкой.

Как вы уже догадались, цепь бензопилы предстоит рассоединять дважды. Не забудьте подсчитать при этом, чтобы количество направляющих выступов с внутренней стороны цепи и расстояние между этими выступами сочетались с ведущей звездочкой бензопилы. Если вы укорачиваете оригинальную цепь, то в этом нет необходимости. А если это цепь от другой модели бензопилы, то все необходимо очень хорошо промерить и просчитать. Отклонение в шаге цепи (даже небольшое) от заданных конструкцией параметров приведет к тому, что цепь в кратчайшие сроки опять растянется (в лучшем случае) или разобьет звездочку бензопилы. Придет конец и шине, поскольку ведомая звездочка станет быстро перегреваться.

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектом

В комплект входят:

  • Круглый и плоский напильники.
  • Ограничительный шаблон.
  • Крючок для прочистки.
  • Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

  1. Пилу устанавливают на ровную поверхность.
  2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
  3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
  4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
  5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

  • УШМ, желательно небольшого размера и мощности.
  • Отрезной круг толщиной 2–3 мм.
  • Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

  1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
  2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

  1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
  2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

  1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
  2. Пильная шина со специальными пазами-отверстиями;
  3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

  1. Шину надевают на штыри в точильном устройстве.
  2. Прижимают упор точильного устройства к любой твёрдой поверхности.
  3. Запускают пилу на максимальных оборотах на 5 секунд.

Ремонт и обслуживания цепей от бензопил

Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле

Важно:

  • придерживаться эксплуатационных правил;
  • периодически следить за степенью натяжения цепи;
  • затачивать режущие кромки.

Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.

Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.

Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.

Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза

Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.

Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.

В новой цепи 55 зубьев, тогда как в старой – 56. И ее длины не хватает, чтобы быть накинутой на звездочку шины. Продавец поведал, что под такие цепи есть своя разновидность шин и, естественно, их сейчас в продаже нет. На вопрос – что же делать, предложил старую шину под новую цепь адаптировать самостоятельно. Т.е. требуется небольшая доработка шины бензопилы. Там делов-то на 5 минут – немного срезать задник, чтобы шина, не упираясь в звездочку, откатилась назад на расстояние, достаточное для того, чтобы одеть укороченную цепь.

В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку

При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно.

На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. Красным маркером я обозначил, что нужно будет убрать на шине.

В принципе, действительно, времени ушло немногим более пяти минут, и то потому что после болгарки я решил немного пригладить кромку напильником

Уже предвкушая возросшую до небес производительность пилы с новой цепью, ставлю все на место. Не скажу, что легко, но шина становится, а цепь одевается и свободно прокручивается. А вот при попытке поставить на место крышку, натыкаюсь еще на один «нежданчик» — даже уведенный в крайнее левое положение палец натяжителя цепи не дотягивается до своего паза в шине.

Что-ж, значит следует отверстие сделать новое, чуть поближе. Как учили – сперва сверлом малого диаметра, потом диаметр побольше, обороты малые, дабы не перегреть сверло…

Отверстие получилось аккуратное и, что не менее удивительно – даже в нужном месте. Тем более, запас хода имеется.

В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.

Отлично, можно и по дрова.

7,639 просмотров всего, 1 просмотров сегодня

Функции и устройство бензопилы

Для того чтобы разобраться с особенностями проведения рассматриваемой процедуры следует подробно рассмотреть и устройства бензопилы. Среди особенностей можно отметить нижеприведенные моменты:

  1. Основная часть представлена двигателем. В большинстве случаев проводится установка конструкции с одним цилиндром, так как этого вполне достаточно для резки.
  2. Поршневая система двухтактная, а охлаждение воздушное. При работе выделяется относительно небольшое количество тепловой энергии, поэтому достаточно и обдува для отвода тепла.
  3. Как и во многих других конструкциях, в рассматриваемой требуется масло, которое обеспечивает плавность хода подвижного элемента. Добавление масла проводится непосредственно в топливо. В зависимости от особенностей конструкции, масло с топливом смешивается в диапазоне 1:20 или 1:50.
  4. Важным конструктивным элементом можно назвать и воздушный фильтр. Топливо смешивается с воздухом для получения определенной смеси, которая подается в камеру сгорания. Если не проводить постоянную чистку фильтрующего элемента, то есть вероятность того, что мусор попадет в блок цилиндров. Это станет причиной быстрого износа или даже заклинивания устройства.
  5. В качестве стартера представлена специальная конструкция, которая приводится в действие за счет веревки с ручкой. Если сильно потянут за веревку, то в движение приводится маховик.
  6. Основной рабочий механизм представлен шиной с застежкой. Она предназначена для направления цепи и ее фиксации.
  7. Классическая цепь состоит из трех зубьев: ведущие, режущие, соединительные. Крепление режущей кромки проводится при помощи заклепок.

Довольно распространенной ситуацией можно назвать случай, когда приходится долго тянуть за ручку. Она связана с тем, что карбюратор проводит неправильное смешивание топлива с воздухом. В большинстве случаев достаточно провести настройку устройства в соответствии с особенностями эксплуатации. Бензопила не прослужит долго в случае, если не обеспечивать соответствующее обслуживание.

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.

Разновидности

Хобби класс пил обычно оснащен направляющими 30-40 см. Полупрофессиональные пилы имеют шины протяженностью 38-45 см. А вот на профессиональных мощных моделях устанавливают направляющие для цепи от 50 см до 90 см. При наличии длинной цепи возрастает нагрузка на двигатель, и в то же время уменьшается сила движения на каждый зубец цепи.

Шины для бензопилы husqvarna и других марок соответствуют установленным цепям и различаются по такому шагу:

  • Направляющая с шагом 0,375 дюйма для низкого профиля цепи;
  • Направляющая с шагом 0,325 дюйма;
  • Направляющая с шагом 0,375 дюйма;
  • Направляющая с шагом 0,404 дюйма.

Также различается толщина паза, по которому перемещается пильная цепь. Выделяют такие направляющие для цепи:

  • Направляющая для пилы с толщиной паза 0,043 дюйма;
  • Направляющая для пилы с толщиной паза 0,050 дюйма;
  • Направляющая для пилы с толщиной паза 0,058 дюйма;
  • Направляющая для пилы с толщиной паза 0,063 дюйма.

Еще одно различие направляющих – количество звеньев в предназначенной для них цепи. На них ставится обозначение «DL» (от англ. drive link – ведущее звено). Можно для интереса самостоятельно определить количество звеньев сосчитав их. На фото представлены различные виды направляющих.

Как установить пильную цепь и шину

Установка цепи предусматривает проверку ее натяжения после каждого сеанса заправки инструмента. Плохо закрепленная деталь соскальзывает с поверхности шины и травмирует рабочего. Осматривают натяжение руками, защищая их с помощью рукавиц. К тому же новые цепи в процессе эксплуатации меняют свою длину, поэтому проверку следует осуществлять очень часто.

Иногда в процессе работы возникает немаловажная деталь: не удается установить цепь без дополнительного нагрева и соответствующей ее деформации со стороны нижней части шины. Ни один работающий профессионал не оставит без внимания натяжение цепи в бензопиле. Слегка оттягивая гусеницу, он мгновенно оценивает величину растягивания цепи.

Звук, появляющийся в момент удара, может быть глухим и коротким. Натяжение гусеницы проводят последовательно, выполняя несколько несложных операций. Осматривают топливный кран. Рабочему необходимо убедиться, что топливная система блокирована. Можно снять свечную проводку или открыть клапан декомпрессии. Вилку электропилы вытаскивают из розетки.

Цепь проворачивают по направлению ее вращения при работе. Дефекты натяжения цепи заметны визуально: образуется нижнее провисание гусеницы. Контроль осуществляется регулировкой цепи через определенные временные промежутки.

В верхней части шинки должен быть постоянный запас, образующийся при оттягивании цепи. При очень сильном натягивании гусеница едва поворачивается и быстро останавливает свое движение. Не допускается регулировка цепи в рабочем положении. Подобная небрежность приводит к деформации шинки или поломке коленчатого вала. Натяжение гусеницы при работе осуществляется без инструментов. Максимальная глубина резки составляет мм, вес режущего оборудования — 9,4 кг.

Осталось только закрутить гайки и проконтролировать натяжение. Если нужна корректировка — провести настройку натяжения еще раз

Что важно знать: когда цепь находится в работе, из-за сил трения ее металл сильно нагревается и расширяется, а длина при этом увеличивается. Поэтому важно регулярно проверять натяжение и вовремя его корректировать

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:

При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться

Как установить шину и цепь на бензопилу, смотрите в следующем видео, в котором представлен четкий алгоритм действий:. При снятии старой или при одевании новой цепи на направляющую шину бензопилы она может запутаться.

Также это может произойти при неаккуратной транспортировке. Когда цепь запутана, она сворачивается в кольца. Из-за недостаточной гибкости в поперечном направлении ее очень непросто распутать голыми руками, ведь при попытке распутать одно кольцо в другом месте образуется новое кольцо. Нужно положить цепь бензопилы на горизонтальную поверхность и раскручивать кольца в разные стороны, при этом подтягивая полотно в таком направлении, чтобы диаметр колец увеличивался.

Рано или поздно цепь распутается в ее естественное положение. Существует еще один способ — можно расклепать одно звено цепи и расправить ее, после соединить в кольцо и заклепать расклепанные звенья обратно. Многие, даже самые опытные пользователи бензопил, сталкивались в своей жизни с ситуацией, когда цепь соскакивала с направляющей шины во время работы. Самой распространенной причиной является недостаточная натяжка цепи или ее износ.

Хотя иногда проблема появляется из-за неправильного положения звездочки относительно оси вращения или некрепко зафиксированной пильной шине на бензопиле.

Цепь — важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход.

Сейчас в продаже существует множество моделей цепей для бензопил. Нажмите, чтобы отменить ответ. Сейчас обсуждают. Пластиковый бордюр на даче — это красиво, практично и экономично!

Почему цепочка летит, выясните причины

Как работает осциляционный шпиндельный станок. Как работает осциляционный шпиндельный станок Что такое таблетированная соль и для чего ее используют Плоскошлифовальная машина: достоинства и недостатки Эксцентриковая шлифмашина: основные моменты Витаминная зелень в любое время года: огород на подоконнике Как правильно подобрать электроды при сварке инвертором.

Как выбрать пескоструйный аппарат для домашнего использования. Рассказываем, как отремонтировать инверторный сварочный аппарат.
