Как сделать быстро и просто глубинный вибратор для перфоратора
Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.
Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:
- На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
- Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
- Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора
Это интересно! Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.
https://youtube.com/watch?v=DmzNT-7ETg4%3F
Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:
- Взять две трубки — одну малого диаметра, а вторую большого
- Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
- На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
- К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
- Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
- Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура
Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.
Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.
https://youtube.com/watch?v=zk4UJEYCbYE%3F

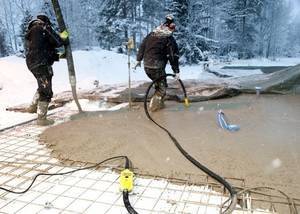

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.
Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.
https://youtube.com/watch?v=IH6ncEz3P6M%3F
Что надо знать перед проведением работ самодельным вибратором
Другие варианты вибростолов
Помимо предложенного выше традиционного по конструкции стационарного вибростола, есть и другие устройства.
Например, комбинированный механизм для уплотнения тротуарной плитки и просеивания песка.
В этом случае рама с сеткой устанавливается на столешницу, песок насыпается сверху и включается вибрации. Отсев производится до той фракции, которую задает размер ячеи сетки. Обязательно наличие бортиков у столешницы и ее сплошная поверхность! Под столешницей устанавливается короб с наклонным отводом для ссыпания просеянного песка, двигатель защищается кожухом.
При желании размер столешницы можно увеличивать, в этом случае количество ножек увеличивается также – до 6 или 8 штук, а сама рама усиливается
Обратите внимание – количество амортизаторов соответствует числу опор рамы!
Если крепление амортизаторов с помощью штырей и гаек по какой-то причине не устраивает, можно зафиксировать их с помощью стаканов. В этом случае внутренний диаметр стаканов и наружный диаметр пружины должны примерно совпадать, гарантируя зазор в 1…2 мм.
Еще один чертеж поможет сделать вибростол для тротуарной плитки с четырьмя опорами.
Размеры 300 мм и 180 мм в этом чертеже относятся к габаритам короба для установки электродвигателя.
При необходимости увеличить число опор и, соответственно, добавить усиливающие балки в раму, двигатель может быть смещен от центра, как показано на схеме ниже.
Допустимо также использование передаточных механизмов, когда двигатель установлен на раме вибростола, а вибрация на столешницу передается с помощью шкива.
Как сделать из перфоратора вибратор для бетона
Если планируется заливать фундамент или стену из железобетона, то в таких ситуациях не обойтись без такого важного инструмента, как вибратор. Основным предназначением такого инструмента является удаление воздушных полостей и улучшение свойств раствора. При помощи вибратора можно сделать смесь однородной, а также удалить из нее воздух и влагу, повысив эффективность проводимых работ
Вибратор относится к категории тех инструментов, которые используются не очень часто. Чтобы не покупать такой инструмент при проведении разовых строительных работ, можно изготовить вибратор для бетона своими руками из перфоратора. Как это сделать, узнаем подробнее
При помощи вибратора можно сделать смесь однородной, а также удалить из нее воздух и влагу, повысив эффективность проводимых работ. Вибратор относится к категории тех инструментов, которые используются не очень часто. Чтобы не покупать такой инструмент при проведении разовых строительных работ, можно изготовить вибратор для бетона своими руками из перфоратора. Как это сделать, узнаем подробнее.
Подготовка к изготовлению
Вибратор высокочастотный – особенности выбора и характеристики
Чтобы правильно подобрать вибратор вам нужно знать сферу применения данного устройства – от нее зависит, какими параметрами он должен обладать.
Применение этого устройства при формировании растворов в целом улучшает качество выполняемых задач
Важными характеристиками являются:
- радиус действия. Зона, на которой происходит уплотнение. Больше диаметр, на который распространяются вибрации – меньше сил и энергии нужно потратить на достижение результатов;
- скорость и амплитуда колебания. Выше параметры – быстрее происходит процесс выталкивания пузырьков воздуха из бетона. Вибратор с частотой колебания более 100 герц называют высокочастотными. Они являются самыми качественными и самыми дорогими агрегатами на сегодняшний день;
- размер булавы. В домашнем использовании такой параметр особого значения не имеет. Но если вы заливаете монолитную конструкцию, позаботьтесь о том, чтобы диаметр рабочей поверхности составлял 1/3 часть арматурного каркаса.
Крупнее наполнитель смеси – ниже обороты. Во время укладки крупнозернистых бетонов подходят вибраторы с частотой 3500 кол/мин.
Самостоятельное изготовление вибратора из дрели
Насадки
Виброрейка своими руками
Рассмотрим также, как собирается виброрейка для бетона своими руками, используемая для разглаживания и уплотнения смеси. Ее конструкция не сложнее вибробулавы для дрели — понадобится фактически то же оборудование. Материалы и детали несколько другие.
Материалы и детали для самодельной виброрейки
- Прокат (уголок, швеллер, полу тавр) для реек и рамы. Если есть возможность вести сварку в среде инертного газа (аргона), желательно выбрать алюминий, конструкция получится легче. Правда можно алюминиевые детали собрать с помощью винтов, болтов и гаек.
- Болванки для изготовления дебалансов и корпусов подшипников.
- Листовая сталь для крышек корпусов подшипников.
- Электромотор, желательно с выходом вала с обеих сторон корпуса. Если такого найти не удалось, то можно либо удлинить вал с другой стороны, либо сделать вибровозбудитель с одним дебалансом. Но он будет несколько менее надежен..
- Подшипники с диаметром внутренней обоймы, равным диаметру вала электромотора.
- Труба для изготовления ручек.
- Жесть для изготовления кожухов.
- Крепеж.
- Провода и пусковая арматура для подключения электродвигателя.
Для нашей конструкции выбираем тоже простейший дебалансовый вибровозбудитель.
Сборка конструкции
Перечислим основные этапы работ:
- Собираем раму. Она представляет собой непосредственно виброрейку (на которой будет крепиться вибровозбудитель), и выравнивающую рейку, соединенные собой несколькими перемычками (как лесенка).
- Закрепляем электродвигатель на рейке с помощью кронштейнов и болтов.
Дальше нам необходимо на вал двигателя установить дебалансы. Можно было бы их прямо закрепить на вал двигателя, но мы установим дополнительные опорные подшипники.
Это связано с тем, что подшипники двигателя смонтированы непосредственно в его крышке из алюминиевого сплава. Из-за нагрузок при вращении дебаланса, быстро разобьются гнезда, и может разрушиться сама крышка — алюминий довольно хрупкий.
- Изготавливаем (вытачиваем) корпуса для подшипников и крышки для них. Для большей надежности предусматриваем и установку манжет (сальников).
- Устанавливаем подшипники в корпуса. Перед этим обязательно смазываем их.
- Насаживаем подшипники на вал двигателя.
- Теперь монтируем корпуса на раму. Это делаем после установки подшипников на вал по той причине, что проще определить точную позицию относительно вала. Для крепления также используем кронштейны.
- Устанавливаем манжеты и крышки корпусов на места. Крепить их можно винтами. Для герметичности под крышки ставим прокладки хотя бы из картона.
- Изготавливаем дебалансы. Они представляют собой маховик, у которого кроме ступицы остается только один сектор примерно в девяносто градусов. Особой точности не нужно, так как его главная задача раскачать конструкцию а не плавность работы. Поэтому, можно выточенный или готовый маховик обрезать газовым резаком, и обработать на наждаке.
- Ставим дебалансы на места. Посадка должна быть очень плотной. Недостаточно только шпонки, дополнительно крепим болтом с шайбой вкрученным в отверстие по оси вала. Причем, с резьбой, направление которой не позволяет вывернуться винту при вращении вала. Также предусматриваем фиксацию от саморазвинчивания в виде дополнительно шплинта или стопора.
- Изготавливаем ручки, которыми будем перемещать виброрейку. Их обязательно надежно зафиксировать, поэтому предусматриваем подкосы.
- Из жести делаем кожуха, ограждающие вращающиеся вал и дебалансы. Это необходимо для безопасности. Желательно сделать их легкосъемными.
- На рукояти устанавливаем выключатель для пуска электромотора.
- Монтируем электропровод. Можно проложить его внутри труб рукоятей.
- Испытываем механизм.
- Если все работает, окрашиваем конструкцию.
Кстати, вместо самостоятельно изготовленного вибровозбудителя можно использовать покупной. Это не только значительно упростит сбоку, но и сделает виброрейку более производительной.
Для каких целей используют
Глубинные приборы используются для возведения, отливки либо сборки монументальных конструкций из бетона (простого и армированного). Вибратор также призван разбивать комки цемента в плохо приготовленном растворе.
Электрический аппарат применяют для заливки плит перекрытий, колонн и таких типов фундамента:
- свайного;
- плитного;
- ленточного;
- винтового;
- малозаглубленного;
- столбчатого.
Эффективность проработки раствора вибрационным прибором проявляется наглядно при использовании в работе крупнофракционного щебня. В такой среде стабильно задерживается воздух, и выгнать его возможно только аппаратным методом.
Рекомендации
Случаи бывают разные. Строительство больших объектов предполагает наличие больших объёмов стройматериалов.
Но, даже сооружая коттедж из монолита себе и семье, воспользуйтесь упомянутыми рекомендациями, с целью улучшения качества работ:
- залить бетонную конструкцию можно в разы быстрее, если учитывать принцип работы бетононасоса, заключающийся в беспрерывной подаче смеси по гибкому шлангу большого диаметра;
- с уплотнением тонкого слоя наливного пола отлично справляется виброрейка для укладки бетона;
- удалить неровности на застывшей массе поможет шлифовальная ручная машинка по бетону;
- соединять металлические пруты между собой удобно, используя вязальные крючки для арматуры.
Выводы:
- использование вибратора предаёт конструкции прочности, плотности, уберегает от излишней влаги и трещин;
- использование различных наполнителей требует различную частоту колебаний. Крупнее добавка – менее частотной должна быть пульсация;
- при заливке фундамента лучше применять высокочастотный вибратор;
- изготовить вибратор самостоятельно легче с помощью перфоратора.
Стройка – дело не лёгкое. Не упускайте важные моменты, не стесняйтесь учиться, спрашивать и у вас получится отличный дом!
Что надо знать перед проведением работ самодельным вибратором
Для дома вовсе не обязательно покупать заводской инструмент, стоимость которого составляет не менее 3-4 тысяч рублей. Намного рациональнее сделать насадку на перфоратор или дрель самостоятельно, воспользовавшись для этого подручными средствами. Однако после изготовления надо учитывать такие факторы:
- Устройство относится к категории самодельных, поэтому о надежности не может быть речи, а отсюда исходит, что и безопасность таковых устройств не соответствует стандартам
- Работы проводить только и исключительно в защитном обмундировании
- Не перегружать инструмент, так как рассмотренные насадки не предназначены для применения с дрелью и шуруповертом по инструкции, поэтому любые перегрузки могут стать причиной выхода из строя электромотора и прочих составных частей
- Применять инструмент только в личных целях, и не использовать на производстве, так как он может стать причиной серьезных последствий
Из материала видно, что сделать вибратор из дрели и перфоратора совсем не трудно, и для этого имеется много вариантов. Эти варианты помогут всем и каждому, кто задается вопросом, как можно сделать насадку для уплотнения бетона в домашних условиях. Если сравнить самодельное устройство, затраты на которое не превышают 50 рублей (за электричество при сварочных работах), с китайскими заводскими вибраторами по 3-4 тысячи рублей, то работают модели своими руками даже намного эффективней.
Публикации по теме
Ножи из напильника делаем в домашних условиях
Насадка на болгарку штроборез самостоятельное изготовление
Дровокол своими руками: инструкция по изготовлению самодельного помощника
Делаем из шуруповерта ледобур простая инструкция
Что представляет собой вибратор для бетона?
Для уплотнения вибрационным способом, в современной строительной практике широко используются специальные вибраторы, электромеханического типа. В самом общем случае, во всех основных видах конструкций используется электрический мотор, передаточный механизм и эксцентрик (генератор вибрационных колебаний).
Электромотор через механизм передачи вращает эксцентрик, который передаёт на рабочую часть, соприкасающуюся с бетонным раствором, требуемую частоту колебаний. В зависимости от способа передачи получаемых колебаний различают три вида вибраторов:
- Погружные или глубинные, для уплотнения рабочая часть помещается внутрь массы раствора, уложенного в опалубку конструкции.
- Вибрационные прессы на стальной плите, применяемые по горизонтальным поверхностям полов и перекрытий.
- Наружные вибрационные прессы, закрепляемые на опалубке вертикальных ж/б конструкций (опорные колонны, стеновые панели). В этом случае в качестве рабочей поверхности используются сами элементы конструкции опалубки.
Ямобур
Владельцы дач или частных домов нередко сталкиваются с необходимостью рытья ям под заборные столбы либо свайные опоры. Для бурения земли применяют как ручной инструмент, так и оснащенный электрическим или топливным приводом (например, бензиновым). В первом случае работа займет более продолжительное время, а также потребует больших трудовых затрат. Покупка или аренда мощных устройств обходится недешево, поэтому народные умельцы придумали, как сделать самодельный ямобур из перфоратора.
Но у самодельных приспособлений, по сравнению с заводскими аналогами, есть следующие минусы:
- ими можно бурить только относительно неглубокие ямы небольшого диаметра;
- для работы на твердых грунтах они не подходят.
Конструктивно самодельные приспособления состоят из трех частей:
- перфоратора;
- обычного земляного шнека;
- переходника либо редуктора.
Последние 2 детали устройства можно сделать своими руками. Продается даже специальная насадка (шнек) для бурения, которая крепится к мощному перфоратору либо дрели. Рабочий инструмент, сделанный таким образом, показан на фотографии ниже.
Важным моментом является величина мощности и количество оборотов перфоратора, который будет применяться совместно с приспособлением для бурения. Оптимальное значение первого параметра для ручной модели самодельного ямобура составляет 2 кВт
Следует принимать во внимание, что в зависимости от количества оборотов, бур может соединяться непосредственно с перфораторным патроном либо через редуктор. Для моделей мощностью 2 кВт последний не нужен. Бурение выполняют двумя способами:
Бурение выполняют двумя способами:
- непрерывным;
- с периодическим доставанием грунта.
В первом случае понадобится более мощный инструмент (с большим крутящим моментом).
Алгоритм изготовления самодельного бура
Чтобы сделать своими руками бур для ям, понадобятся, кроме перфоратора, такие инструменты и материалы:
- угловая шлифовальная машина;
- сварочный аппарат с соответствующей используемому металлу маркой электродов;
- дрель электрическая;
- ненужный перфораторный бур;
- металлическая арматура либо прут для изготовления штанги;
- материал для режущей части;
- кабель и розетки, чтобы сделать простейший удлинитель.
Работа по переделыванию перфоратора в устройство, которое можно применять, чтобы сверлить лунки в земле, заключается непосредственно в создании насадки. Всю работу выполняют в такой последовательности:
- отрезают от прута или трубки с помощью болгарки кусок нужной длины (около метра достаточно, если мощность инструмента 2 кВт);
- к нижнему концу присоединяют ножи (способы подсоединения и особенности конструкции режущей части рассмотрены ниже);
- отрезают от бура его основание, предназначенное для установки этой насадки в перфораторный патрон;
- приваривают отрезанный фрагмент к трубке.
Простейший вариант готов к использованию в работе. Если не использовать основание от старого перфораторного бура, то потребуется из прута вытачивать посадочное место под патрон инструмента либо под используемый переходник.
Кроме ручной модели, можно сделать подобие стационарной бурильной установки, возможный вариант которой представлен на фото далее.
Работа созданным устройством показана в видеоролике.
Изготовление режущей части
В качестве ножей применяют:
- диски от циркулярных пил подходящего диаметра;
- готовые шнеки от заводских мотобуров либо сельхозтехники;
- металлический лист, из которого вырезают круги требуемого диаметра, затачивая их и выгибая нужным образом.
Режущую часть можно сделать съемной (с болтовым способом соединения) или несъемной (приваренной к штанге). Оба варианта представлены на фотографиях ниже.
Конструкция режущей части должна отвечать таким параметрам:
- быть большего диаметра (достаточно на 5 мм), чем данный параметр у создаваемых отверстий;
- нужно, чтобы угол между лопастями равнялся 25-30 градусов;
- передняя (режущая) часть ножей должна затачиваться под углом 45°-60°.
По своей сути переделывание перфоратора в вибратор либо земляной бур заключается в изготовлении соответствующей по функционалу и размерам насадки. Сложности могут возникнуть только, если самостоятельно подготавливать на прутьях посадочное место под патрон или переходник. В целом, изготовление рассмотренных вариантов не потребует много времени и усилий.
Глубинный вибратор на основе перфоратора
Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.
Для создания вибрирующего инструмента необходимо подготовить:
непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.
Собирают самодельный агрегат таким образом:
- К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.
Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».
Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента
Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой
Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности
Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.
Глубинный вибратор на основе перфоратора
Преобразование перфоратора в самодельный глубинный вибратор происходит даже проще, чем при способе с использованием дрели, поскольку оба прибора производят колебательные движения.
Для создания вибрирующего инструмента необходимо подготовить:
непосредственно сам перфоратор (мощностью от 2 кВт);металлический стержень (его длина в идеале равна глубине слоя раствора от поверхности до дна опалубки);пластинка круглой формы из толстого металла диаметром 5-7 см.
Собирают самодельный агрегат таким образом:
- К одному концу гнущегося стержня приваривают круглую металлическую пластину. Второй конец зажимают в патрон перфоратора. Уже на этом шаге прибор готов к использованию.
Преимущество применения перфоратора как детали самодельного вибратора в том, что вибрация раствора дополняется ударной силой, воздействующей на опалубку. Воздействие на опалубку длится до 180 секунд и считается комбинированным методом отбоя и «штыкования».
Важно надёжно защитить все стыки изготовленного из подручных материалов вибратора, потому что бетон оказывает давление на прибор и противостоит вибрационным колебаниям. Плохо приваренные элементы или незакрытые защитными крышками способны снизить эффективность работы инструмента. Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой
Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности
Из перфоратора изготавливают и поверхностные вибраторы, просто подсоединив к инструменту стальной совок для угля и золы с металлической ручкой. Используя электроприбор в режиме отбойного молотка, совок прикладывают к глади бетонного раствора, создавая колебание на поверхности.
