Профилометры: виды и применение

Шероховатость поверхности (чистота обработки). Основные понятия, обозначения на чертежах.

• Базовая длина – длина базовой линии l, длина линиии, используемой для выделения неровностей.
• Средняя линия – средняя линия профиля (m-на рисунке), линия, имеющая форму номинального профиля, с минимальным среднеквадратическим отклонением профиля, от этой линии и отсчитывают все числовые значения для шероховатости:

Рисунок. Профиль шероховатости поверхности и обозначения его характеристик. Средняя линия профиля – не обязательно прямая, см. определение выше.

Параметры шероховатости поверхности Ra, Rz, R max, Sm, S, tp описаны в табличке ниже:

Условное обозначение параметра шероховатости	Наименование параметра шероховатости	Определение параметра шероховатости +См. рисунок выше
Ra	Среднее арифметическое отклонение профиля	Среднее арифметическое абсолютных значений (значений по модулю) отклонений профиля в пределах базовой длины. Интегральная величина.
Rz	Высота неровностей профиля по 10 точкам	Сумма средних арифметических абсолютных отклонений точек пяти наибольших минимумов и пяти наибольших максимумов профиля в пределах базовой длины.
Rmax	Наибольшая высота поверхностей профиля	Расстояние между линией выступов профиля и линией впадин профиля в пределах базовой длины.
Sm	Средний шаг неровностей профиля	Среднее арифметическое значение шага неровностей профиля в пределах базовой длины.
S	Средний шаг неровностей профиля по вершинам	Среднее арифметическое значение шага неровностей профиля по вершинам в пределах базовой длины.
tp	Относительная опорная длина профиля	Отношение опорной длины профиля к базовой длине, где “p” – значение уровня сечения профиля.

Если Вам встретился класс шероховатости, то используйте таблицу ниже:

Таблица. Значения параметров Ra и Rz для указанных классов шероховатости (в теории – использование Ra предпочтительнее использования параметраRz).

Класс шероховатости	Базовая длина l, мм	Ra предпочт., мкм	Ra допустимые, мкм	Rz, мкм
1	8,0	50	80; 63; 40	320; 250; 200; 160
2	8,0	25	40; 32; 20	160; 125; 100; 80
3	8,0	12,5	20;16,0;10,0	80; 63; 50; 40
4	2,5	6,3	10,0;8,0;5,0	40; 32; 25; 20
5	2,5	3,2	5,0; 4,0; 2,5	20; 16; 12,5; 10,0
6	0,8	1,6	2,5; 2,0; 1,25	10,0; 8,0; 6,3
7	0,8	0,80	1,25; 1,00; 0,63	6,3; 5,0, 4,0; 3,2
8	0,8	0,40	0,63; 0,50; 0,32	3,2; 2,5; 2,0; 1,60
9	0,25	0,20	0,32; 0,25; 0,160	1,60; 1,25; 1,00; 0,80
10	0,25	0,10	0,160; 0,125; 0,080	0,80; 0,63; 0,50; 0,40
11	0,25	0,050	0,080; 0,063; 0,040	0,40; 0,32; 0,25; 0,20
12	0,25	0,025	0,040; 0,032; 0,020	0,20; 0,16; 0,125; 0,100
13	0,08	0,012	0,020; 0,016; 0,010	0,100; 0,080; 0,063; 0,050
14	0,08	0,012	0,010; 0,008	0,050; 0,040; 0,032

Обозначение шероховатости на чертежах. Структура обозначения

Значения параметров шероховатости указывают на чертежах нижеследующим образом:

• – Ra указывается без символа, а другие параметры с символом.
• – При указании диапазона параметров записывают пределы в 2 сроки:

1,25 1,00

Rz 0,080      0,063

t60 50      80

• – Номинальное значение параметра записывается с предельным отклонением
• – При указании нескольких параметров шероховатости их значения записывают в столбик, сверху вниз в следующием порядке: параметр высоты неровностей (Ra, Rz, Rmax), параметр шага неровностей (Sm,S), относительная опорная длина профиля (tp).
• – Если шероховатость нормируется параметром Ra или Rz из числа приведенных в таблице “Значения параметров Ra и Rz для указанных классов шероховатости” выше, то базовую длину в обозначении шероховатости не указывают.

В зависимости от требуемого вида обработки материалов используют нижеследующие значки шероховатости:

Рис.1 – вид обработки поверхности не устанавливается	Рис.2 – обработка поверхности со снятием слоя материала (токарная, фрезерование….)	Рис.3 – обработка поверхности без снятия слоя материала (ковка, литье….)
Вид обработки поверхности указывется только в том случае, если другим видом обработки указанное качество поверхности не получить.
H=(1,5-3)h, h – примерно равна высоте размерных цифр

Ниже приведена картинка с указанием обозначений направлений неровностей на значке шероховатости. (Администрации проекта ДПВА такие значки не встречались никогда, но они существуют).

Рисунок. Условные обозначения направлений неровностей на значке шероховатости.

Эталоны шероховатости Elcometer 125

Эталоны шероховатости поверхности Elcometer 125 используются для оценки шероховатости поверхности после струйной очистки по ISO 8503-1 и ISO 8503-2. Эталоны (компараторы) Elcometer 125 поставляются в двух вариантах: – Grit (песок) – для поверхностей после пескоструйной обработки и Shot (дробь) – для поверхностей после дробеструйной обработки. Наборы поставляются в виде пластин по четыре секции в каждой. Пескоструйные образцы имеют среднее значение высоты профиля (h_y) 25, 60, 100, 150 мкм. Дробеструйные имеют номиналы 25, 40, 70 и 100 мкм. Производство Elcometer – Великобритания.

Определение шероховатости по компараторам Elcometer 125 проводится визуально или на ощупь (пальцем, ногтем или специальной деревянной палочкой). Данный метод применим также к поверхностям, которые подверглись очистке с помощью других металлических или не металлических абразивных материалов. Инструкция по работе с образцами шероховатости Elcometer 125 описана в ISO 8503-2 и включает следующие шаги:

1. Удалить с исследуемой поверхности всю осевшую на нее пыль и мусор;
2. Подобрать компаратор, соответствующий профилю исследуемой поверхности и расположить его напротив исследуемого образца;
3. Сравнить поочередно исследуемую поверхность образца с четырьмя сегментами компаратора, используя в случае необходимости лупу. Если применяется лупа, ее следует расположить так, чтобы в ней было одновременно видна исследуемая поверхность и сегмент компаратора;
4. Определить профиль компаратора, затем соответствующий (близкий) профиль исследуемой поверхности и исходя их этого определить группу: FINE – чистая, MEDIUM – средней чистоты, COARSE – грубая;
5. Повторить испытания с компаратором для каждого соседнего участка исследуемой поверхности и зафиксировать данные.

Дополнительная информация:

• Переводы международных стандартов ISO 8503-1, ISO 8503-2, ISO 8503-3
• ГОСТ 9378-93 Образцы шероховатости поверхности (сравнения)

Купить эталоны шероховатости (компараторы) Elcometer 125 можно по официальной цене производителя указанной в прайс-листе. Цена эталонов Elcometer 125 указана с учетом НДС. Смотрите так же разделы: Образцы шероховатости, Профилометры, Услуги по измерению шероховатости, Аттестация специалистов по измерению шероховатости.

Эталонные образцы шероховатости Elcometer 125 можно купить с доставкой до двери или до терминалов транспортной компании в следующих городах: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города, кроме того, в Республике Крым. А также Республики Казахстан, Белоруссия и другие страны СНГ.

Примеры применения профилографа и профилометра

Профилометр

Профилометр используется в автомобильной промышленности для измерения износа поверхности дороги. С его помощью можно быстро определить глубину борозды на дороге, что позволяет принимать меры по ее ремонту. Также профилометр используется в строительстве для контроля качества поверхности дорожного покрытия, а также различных строительных материалов.

Профилометр также применяется в медицинской диагностике для измерения высоты зубов и определения глубины кариозной полости. Измерения проводятся визуально, с помощью микроскопа или шаблона, накладываемого на зуб. Полученные данные используются для выбора наиболее подходящей методики лечения.

Профилограф

Профилограф применяется для измерения плотности и глубины железнодорожного шпала, а также для определения уровня трещин на поверхности шпала. Эти данные позволяют оперативно принимать меры по предотвращению аварийных ситуаций на железнодорожном транспорте.

Профилограф также применяется в полях и садах для контроля грунта и определения структуры почвы, что позволяет определить оптимальный способ подкормки растений и обеспечения их здоровья.

Примеры применения профилографа и профилометра

Профилометр	Профилограф
Контроль качества дорожного покрытия	Определение плотности и глубины железнодорожного шпала
Диагностика зубов и лечение кариеса	Контроль состояния почвы и определение оптимального способа подкормки растений

Профилометры бесконтактного действия

Измерители, описываемые далее, характеризуются дополнительными возможностями: дистанционным сканированием – оптическим или лазерным — поверхности, а также оперативной передачей данных на компьютер и принтер.

Средство для бесконтактного измерения и записи результата включает в себя:

1. Плиту с Т-образными пазами, в которых закрепляется металл изделия.
2. Лазерную сканирующую головку.
3. Оптический датчик.
4. Волновод.
5. Устройство управления с интерфейсом для подключения регистрирующих устройств.

Оптический измерительный датчик обладает характеристиками, которые позволяют измерять и выводить на монитор достаточно большой объём информации: продольный и поперечный профили трассы сканирования, точность, дискретность шага измерений, текущую и суммарную погрешность отсчёта и пр. Принцип записи профилограммы на термопечатающую рулонную бумагу превращает данное устройство в полнофункциональный профилограф. Процесс и производство измерений управляются в диалоговом режиме. Таким образом, можно позволять повторное отслеживание шероховатости на некоторых участках измеряемого образца.

Примером бесконтактного профилометра компактного типа является профилометр Mahr MarSurf PS1. Для такого метода передачи управляющего сигнала в схеме предусмотрен оптический датчик. Возможные колебания расстояния между приёмником и измеряемой поверхностью автоматически компенсируются системой отсечки шага. Устройство использует как сетевое питание, так и от встроенного аккумуляторного привода. Паспорт профилометра Mahr снабжён подробным описанием методики применения данного прибора. Бесконтактный профилометр Mahr имеет диапазон измерения шероховатости в пределах 5…15 мкм.

Профилометр Mahr Marsurf PS1

Принципы выбора типоразмера техники для измерения шероховатости

Для более точной оценки, причём отдельно по показателям Rz и Ra, используются стационарные устройства контактного способа действия. Шероховатость поверхности из твёрдых материалов (например, из высокоуглеродистых сталей) целесообразно определить профилометрами, оснащёнными алмазным щупом. Результаты удобно фиксировать либо программным способом на компьютере, либо распечаткой на бумажный носитель. По анализу результатов измерений можно вносить необходимые коррективы в технологический процесс изготовления деталей.

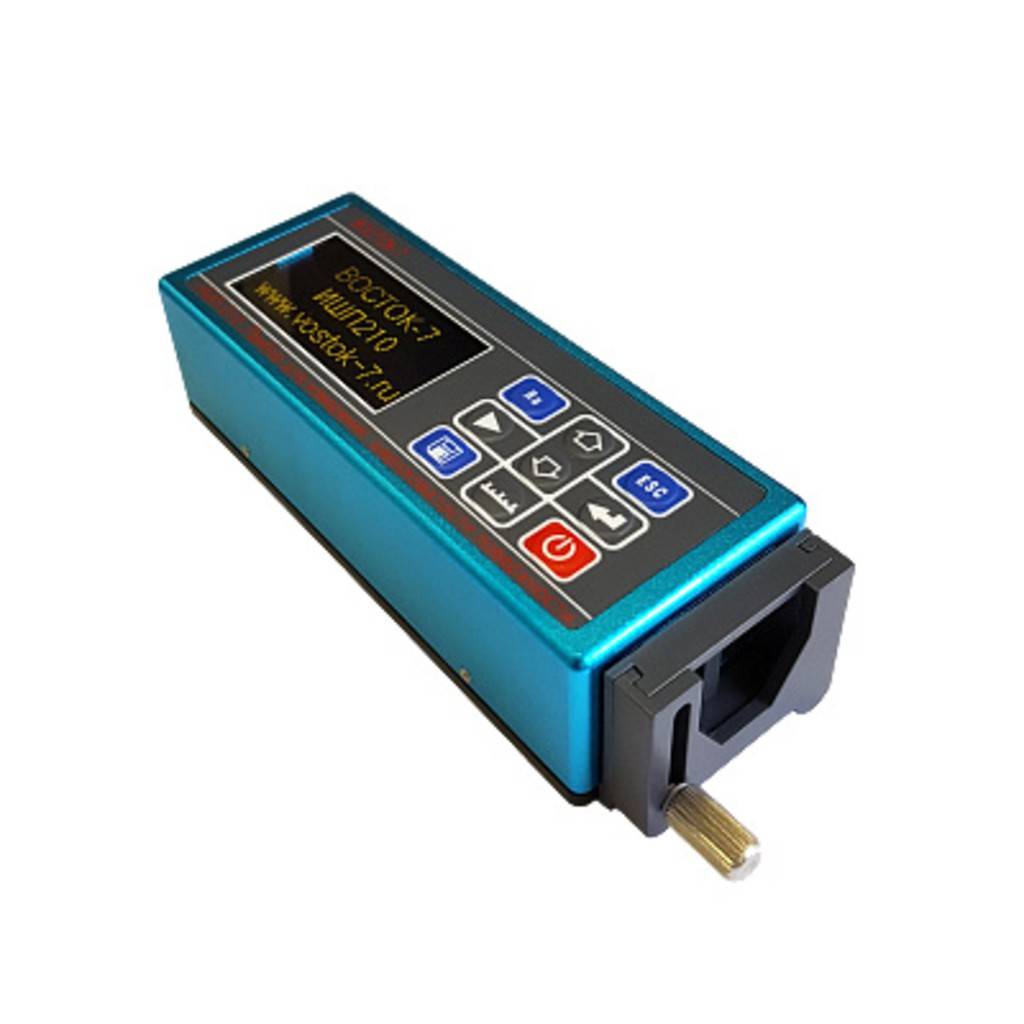

Для оперативной оценки качества обработки непосредственно на месте (для крупных деталей) полезнее переносные профилометры. Полученные ими данные являются основой для внесений изменений в настройку станков и систем их ЧПУ.

Следует отметить, что профилометры всех типов периодически должны подвергаться поверке, содержание и периодичность которой устанавливается МИ 1850-88.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Профилометр Mitutoyo Surftest SV-2100

Mitutoyo Surftest SV-2100 — стационарный профилометр на гранитной плите с ручной или моторизованной колонной для работы в цеховых условиях. Есть две версии прибора — Surftest SV-2100, работающий под управлением блока управления, и Surftest SV-2100P, работающий под управлением компьютера со специальным программным обеспечением. Кроме того, профилометры серии Surftest SV-2100 могут различаться длиной и способом вертикального перемещения – 350 или 550 мм, с ручной или моторизованной колонной, а также размером гранитного основания (600 х 450 мм или 1000 х 450 мм) и измерительным наконечником:

Принцип действия профилометров

Рассматриваемые приборы могут замерить показатели шероховатости контактным и бесконтактным способом. В первом случае по измеряемой поверхности перемещается измерительный щуп, который заканчивается твёрдым наконечником. Амплитуда вибраций щупа усиливается, и, преобразуясь в электрический сигнал, замеряет показатель шероховатости. К этому варианту может относиться технология оптического или лазерного сканирования поверхности.

Профилометр ПМ-80 МИКРОТЕХ.

Большинство методов исследований ориентируется именно на контактные профилометры. Это объясняется высокой точностью результата, который можно получить уменьшением контактной площади алмазной иглы (иногда применяют и иглы из твёрдого сплава). В то же время, при использовании оптических профилометров бесконтактного типа требуется работать только с образцами, поверхность которых очищена от всех поверхностных загрязнений, искажающих результат замеров.

В зависимости от поставленных контактные профилометры могут замерять трассу  с постоянной или переменной длиной. Способ преобразования сигнала — пьезоэлектрический, индуктивный или механотронный.

https://youtube.com/watch?v=hSCNcu-eIZc

Последовательность измерений шероховатости определяют ГОСТ 2789 и ГОСТ 19300. Точность действия профилометров находится в диапазоне ±10…±20 %.

По этому признаку выделяют приборы:

– Профилометр с постоянной трассой интегрирования, трасса ощупывания в которых, равна, по длине, трассе интегрирования. Таким образом, результаты измерений можно увидеть только в конце, при завершении процедуры.

– Профилометр обладающий скользящей трассой интегрирования, в котором трасса ощупывания в несколько раз длиннее трассы интегрирования. Таким образом, отсчет показаний и результатов измерения производится одновременно с перемещением иглы по поверхности.

К тому же, существуют профилометры с механотронными преобразователями, которые измеряют параметры неровностей, указывая среднее арифметическое значение отклонения профиля – Ra.

Большинство приборов оснащены анализатором, который позволяет судить о неровностях поверхности по гармоническим колебаниям сигнала от иглы.

Погрешность профилометра обычно колеблется впределах от ±25%, до ±10%.

В качестве примера профилометра можно привести профилометр модели 130. Данный прибор внесен в Госреестр средств измерений. Работает путем подключения к компьютеру и настройкой специальной программой. Профилометр модели 130 является лабораторным стационарным прибором высокой точности.

Также стоит выделить профилометр «СЕЙТРОНИК-ПШ8-1» из линейки профилометров СЕЙТРОНИК. Эти приборы являются переносными, имеют подключение к компьютеру через порт RS232, и позволяют производить основные измерения параметров шероховатости с достаточной точностью.

2) Профилограф – это прибор, который, идентично профилометру, предназначается для контроля параметров шероховатости поверхности, однако, имеет от него отличия в плане вывода результатов измерений. В профилографе результаты измерений представляются в виде кривой – профилограммы, определяющей волнистость и шероховатость. Обработка результатов производится графоаналитическим методом.

Конструктивно, профилограф состоит из нескольких блоков, а именно: измерительного, преобразовательного и записывающего.

Первый блок – называется измерительным, поскольку именно в нем получается сигнал, который является основой всего измерения. На основании этого сигнала и строится, в последствии, кривая, характеризующая микронеровности. Данный блок состоит, как правило, из иглы, привода иглы и измерительного столика.

Второй блок – электронный преобразовательный, в котором сигнал из первого блока усиливается и преобразуется при помощи специальных электронных преобразователей.

Третий блок – записывающий, на который поступает обработанный сигнал со второго блока. Обработанный сигнал, при помощи записывающего устройства, аналогового или электронного, преобразуется в профилограмму в увеличенном масштабе. При этом, в качестве материала для вычерчивания профилограммы может выступать металлизированная бумага, светочувствительная бумага или специальная пленка.

Таким образом, принцип действия профилографа, мало чем отличается от принципа действия профилометра, единственным отличием, здесь, является отображение результатов не на экране в виде числовых значений, а графически.

Профилограмма записывается устройством в увеличенном масштабе, при этом, по горизонтали увеличение достигает 100 000 раз, а по вертикали от 400 до 200 000 раз. Благодаря увеличению, расшифровку делать становится гораздо удобнее.

Погрешность профилографа не выходит за рамки ±5-10 %.

Помимо перечисленных устройств: профилометров и профилографов, существуют комбинированные приборы, называемые профилографы-профилометры.

3) Профилограф-профилометр – приборы данного типа предназначаются для записи измеренных параметров микронеровностей поверхности на бумажный носитель (например, электротермическую бумагу), и одновременного наблюдения, в режиме реального времени, за результатами проводимых измерений при помощи показывающего устройства – цифрового или аналогового.

Самыми распространёнными профилографами-профилометрами являются приборы «Сейтроник-ПШ8» различных модификаций. Так, например, выпускаются модели СЕЙТРОНИК-ПШ8-4, СЕЙТРОНИК-ПШ8-3 и СЕЙТРОНИК-ПШ8-2 , которые отличаются шагом длины трассы ощупывания, наличием/отсутствием встроенного принтера, параметрами увеличения.

Принцип действия профилографа-профилометра идентичен принципам действия приборов, входящих в его название. Также, как и вышеописанные приборы, он работает путем ощупывания контролируемой поверхности заточенной иглой с малым радиусом закругления и преобразовании колебаний от иглы в электрический сигнал, а также последующего мониторинга и записи результатов.

Профилометр

Профилометры для цехового контроля шероховатости поверхности типа 240 ( ГОСТ 9504 – 60) предназначены для 6 – 12-го классов.  

Профилометры сразу показывают на индикаторе среднюю квадратичную величину неровностей поверхности в микронах.  

Профилометры весьма удобны в эксплуатации.  

Профилометр позволяет определять чистоту поверхности в отверстиях диаметром от 8 5 мм. С дополнительными устройствами прибор может также записывать про-филограмму. Малый датчик профилометра предназначен для измерения небольших деталей, в частности цилиндрических поверхностей диаметром от 8 мм. Помимо самописца, к прибору выпускается приставка для оценки чистоты поверхности по параметру – глубина сглаживания ( G) с диапазонами измерений: 0 – 1 25; 0 – 6 25 и 0 – 12 5 мк. Устройство рассчитано на использование его в процессе обработки. Сигнальная лампочка, расположенная на передней панели, горит до тех пор пока величина G не достигнет заранее установленного на приборе значения.  

Профилометр должен быть рассчитан на измерение поверхности с регулярным профилем любой формы, а также поверхностей, отклонения неровностей которых от средней линии можно рассматривать как стационарный случайный процесс. На основе разложений в ряд Фурье можно предъявить определенные частотные требования к измерительному тракту щуповых приборов, для обеспечения правильного воспроизведения измеряемого Процесса или входной функции.  

Профилометр Киселева, как и профилометр Аббо-та, – электромагнитный прибор, в котором катушка, жестко соединенная с ощупывающей алмазной иглой, перемещается в поле постоянного магнита. При ощупывании неровностей поверхности в витках катушки возбуждается ток, который поступает па интегрирующий контур и после усиления на стрелочный прибор, на котором отсчитывается величина среднего ква-дратического отклонения высот неровностей.  

Профилометр показывает числовое значение измеряемого параметра шероховатости.  

Профилометры этого типа используют преобразователи из длинных пластинок сегнетовой соли, работающих на изгиб ( фиг. Игла 1 прижимается под действием собственного веса подвижной части 2 преобразователя к испытуемой поверхности детали 3, устанавливаемой либо на плите 4, либо на столике 5, в зависимости от размеров детали. Подвижная часть с ощупывающей иглой совершает возвратно-поступательное перемещение в направлении стрелки а. Привод 6 с подвижной частью 2 может перемещаться по направляющей колонке стойки 7 в вертикальном направлении, занимая положение, определяемое размерами испытуемой детали.  

Профилометры применяются для оценки чистоты поверхности в пределах 5 – 12-го класса чистоты. Оценка чистоты поверхности 10 – 14-го классов осуществляется микроинтерферометрами Линника.  

Профилометр в данном случае неприменим, так как он царапает поверхность слепка и искажает форму неровностей.  

Профилометры и профилографы применяют для лабораторного исследования чистоты обработанной поверхности.  

Обозначение шероховатости, когда все поверхности имеют одинаковую шероховатость.| Обозначение шероховатости, когда часть поверхностей остается в состоянии поставки.| Обозначение одинаковой шероховатости для части поверхностей.

Профилометры предназначены для непосредственного показа среднего арифметического отклонения профиля поверхности Ra. Профилографы записывают профиль поверхности в виде про-филограммы. На рис. 36, а показан про-филограф-профилометр, а на рис. 36, б – принцип действия этого щупового прибора.  

Профилометр 253 имеет аналогичную конструкцию и техническую характеристику, но вместо индуктивного датчика в нем использован механотрон. Высокая чувствительность механотрона позволила значительно упростить электрическую схему прибора.  

Профилометр используется для исследования поверхности путем ощупывания иглой. Возникающие при перемещении колебания иглы, возбуждают электрический ток в катушке, с которой соединена игла. Сила тока пропорциональна скорости движения иглы. Через цепь усилителей профилометр присоединяется к осцило-графу, на экране которого можно наблюдать в увеличенном виде как вертикальные, так и горизонтальные перемещения иглы.  

Параметры шероховатости

Для того чтобы проводить измерения шероховатости поверхности следует учитывать то, какой параметр при этом учитывается. Проводимый контроль предусматривает проверку совокупности неровностей, которые образуют рельеф на определенном участке.

Рассматривая поверхность определяется шероховатость, которая обозначается R_z или R_a. Шероховатость R_z – показатель 5-ти наиболее возвышенных точек, с которых берутся усредненные значения. Контроль проводят в пределе линии АВ. Шероховатость R_a представляет собой средний показатель арифметических абсолютных значение, которые касаются отклонения профиля поверхности от средней линии в пределах измеряемой базы.

Особенностями качественного метода определения рассматриваемого показателя можно назвать нижеприведенные моменты:

1. Визуальный осмотр проводится при наличии эталона. Подобный способ применяется на протяжении многих лет, но сегодня из-за невысокой эффективности встречается крайне редко.
2. Поверхность может проверяться при использовании микроскоп или просто визуально. Специалист с высокой вероятностью может на ощупь определить то, к какому классу можно отнести поверхность.

Применение метода визуального осмотра возможно только в случае, есть тонкость обработки поверхности невысока. Контроль рассматриваемым методом определяет использование эталонов, которые должны иметь соответствующую шероховатость. Контролировать показатель можно только в том случае, если эталон изготовлен из того же материала, что и контролируемой детали. При недостаточной эффективности метода контроля при визуальном осмотре используются специальные микроскопы. Но зачастую визуального контроля недостаточно

Контролировать шероховатость можно и количественным методом. Он основан измерение параметра при помощи профилометра и профилографа. Контролировать параметры в данном случае приходится при контакте инструмента с поверхностью.

https://youtube.com/watch?v=CxnAm2YccuQ

Профилографы – контактный инструмент, при помощи которого проводится измерение рассматриваемого показателя. Данная методика основана на измерении показателя путем получения изображения микронеровностей профиля. После получения изображения при измерении проводятся определенные расчеты.

Оценка этим прибором проводится следующим образом:

1. Он контактный, поверхность ощупывается при помощи алмазной иглы.
2. Этот прибор может относиться к оптико-механической группе оборудования. Подобные методики позволяют получить фотографию: деталь ощупывается и изображение наносится на ленту в увеличенном виде. При контактной методике проверка позволяет определить от 4-го до 11-го класс. Проверить подобным способом можно металл и другие материалы.

Профилометры – методика, предусматривающая использование инструмента, который не предусматривает получение изображений. Контактный метод позволяет провести точные расчеты для получения нужного результата. Этот инструмент может относиться к контактной группе, имеет следующие особенности:

1. Относится оборудование к рассматриваемой группе по причине проверки путем ощупывания поверхности иглой.
2. Оценка проводится за счет перемещения иглы вдоль своей оси. При этом оценивается частота и амплитуда колебания. Их определение позволяет определить класс шероховатости.
3. Прибор относится к электрическим системам, имеет специальные датчики и процессор для обработки полученной информации. В данном случае для определения R_a или R_z не нужно проводить сложные расчеты. Способ подходит для случая, когда высота микронеровностей находится в пределе от 0,03 до 12 мкм. Можно проверять этим устройство металлы и другие материалы. Определять рассматриваемый показатель данным способом решил В.М. Киселев, который разработал это средство.

Есть довольно много методов определения степени шероховатости. Некоторые средства и методы уже практически не применяются по причине появления более современных инструментов, которые позволяют повысить точность изменения и снизить вероятность ошибки. Некоторое оборудование относится к контактному типу, другие к оптическому и смешанному типу. Выбор зависит от того, насколько высока должна быть точность проведенных измерений.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лучшие производители

Filmetrics Inc.

Американская компания. Год основания 1995. Основная задача — разработка аппаратов, способных максимально упростить, и ускорить процесс определения толщины покрытий и тонких пленок, а также максимально снизить стоимость оборудования.

В результате разработки поистине революционных методов решения задач, сегодня оборудование компании Filmetrics выполняет работу в течение нескольких секунд. Обучение оператора занимает несколько минут.

Elcometer

Британская компания. На рынке с 1947 года. Основное направление деятельности — разработка и производство устройств для исследования качества покрытий из различных материалов без их повреждения. Сегодня компания занимает лидирующие позиции в производстве современного оборудования для оценки чистоты обработки изделий. Многие образцы бренда позиционируются специалистами как эталон качества.

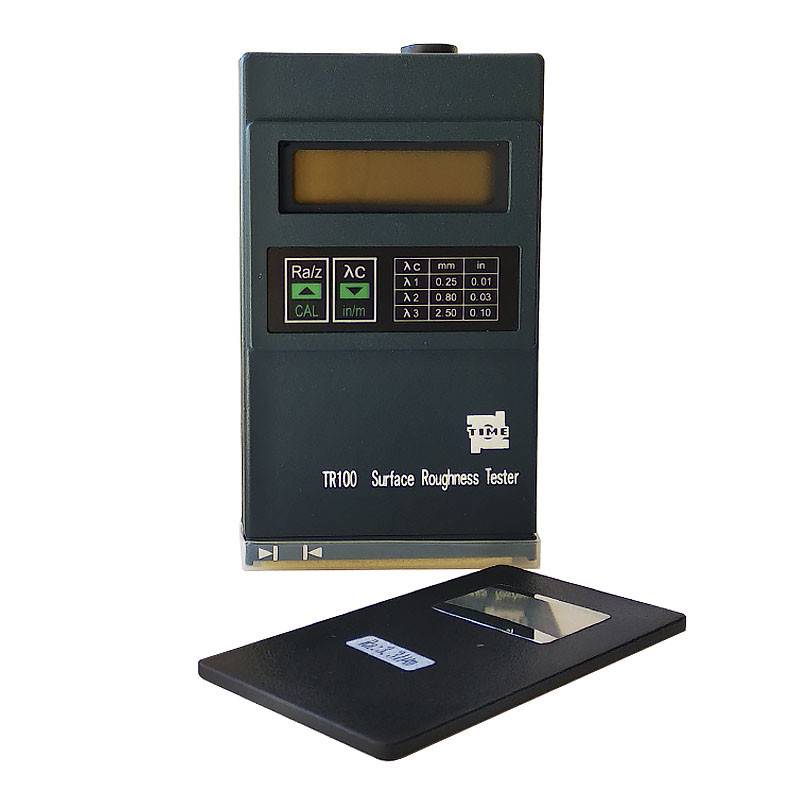

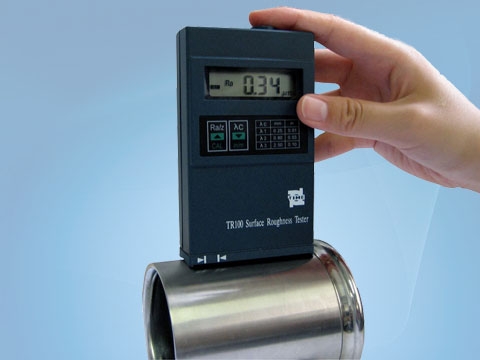

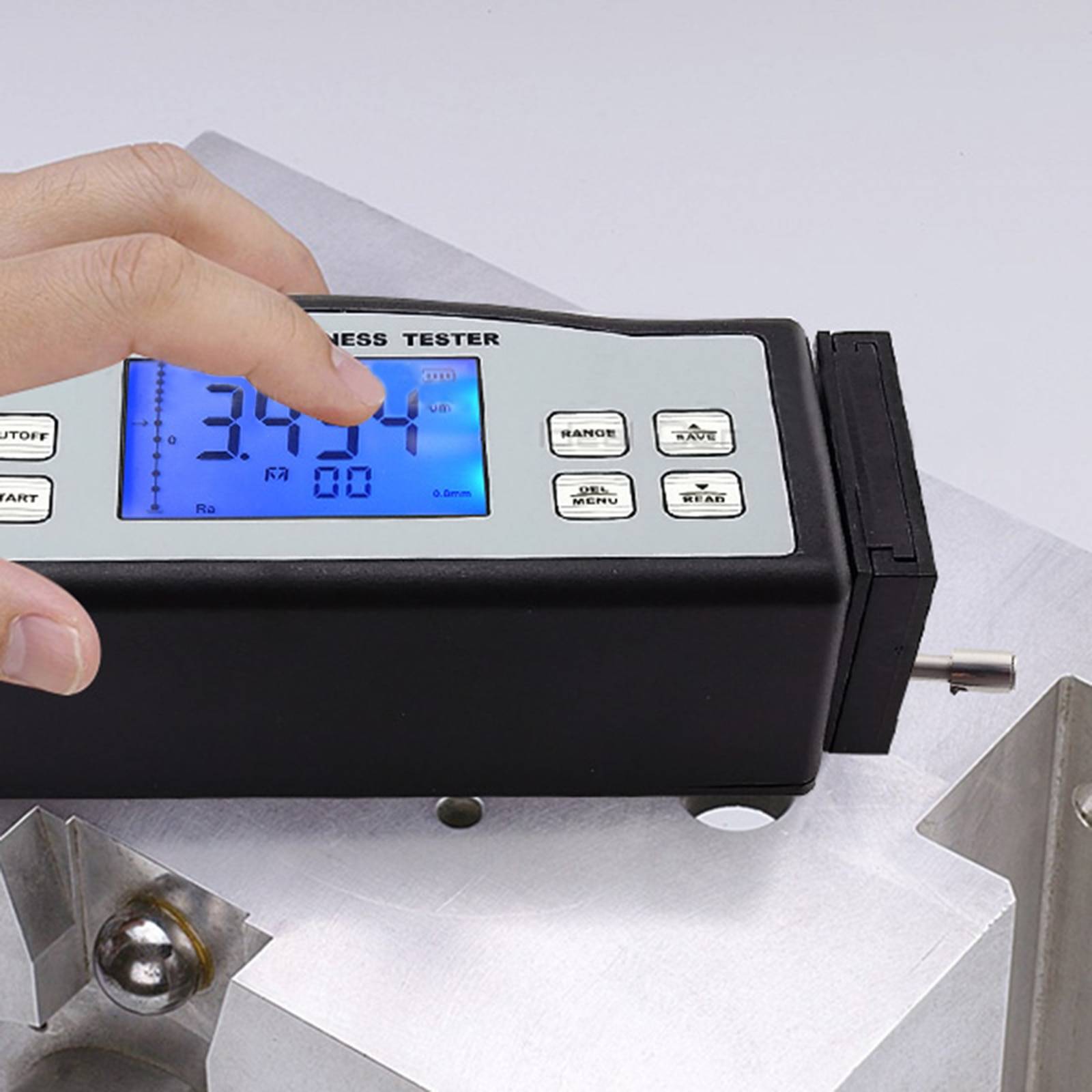

Time Group Inc.

Китайский производитель контрольно-измерительных приборов и оборудования для сварки металлов. Его средства контроля шероховатости поверхностей пользуются на мировом рынке повышенным спросом специалистов. Качество продукции контролируется в соответствии с международным стандартом ISO 9001. Сегодня компания имеет более двадцати филиалов в Китае и около 70 дистрибьюторов в Америке и странах Европы.

Mitutoyo

Японский бренд. Год основания 1934. С тех пор и до настоящего времени производит бюджетные и простые в употреблении измерительные приборы. Все началось с производства микрометров. Сегодня Mitutoyo производит широкий ассортимент мерительного инструмента, от рулеток и штангенциркулей, до современных профилометров, стереомикроскопов и т.п. Популярные модели бренда пользуются повышенным спросом покупателей.

PCE Group Co KG

Германская компания — производитель промышленных измерительных приборов и оборудования, которое признается совершенным во всех странах мира. Популярность моделей объясняется жесточайшим контролем качества на всех этапах производства. Фирма располагает производственными мощностями в Германии, Польше и Нидерландах.

Taylor Hobson

Старейшая британская компания, образованная в 1886 году в городке Лестер, графство Лестершир. Занималась производством фотокамер и линз. В настоящее время производит метрологические устройства. Модели Taylor Hobson с высокой тонкостью определяют уровень шероховатости изделий, фиксируют отклонения малейшие отклонения, в том числе и на сверхгладких элементах.

Список производителей можно продолжать еще долго. Какой фирмы лучше купить профилометр, решать покупателю. Неискушенному покупателю желательно выслушать советы и рекомендации опытных операторов, изучить описание и характеристики аппаратов. Это поможет сделать правильный выбор.
