Изготовление кран-балки от расчета до монтажа грузоподъемного механизма

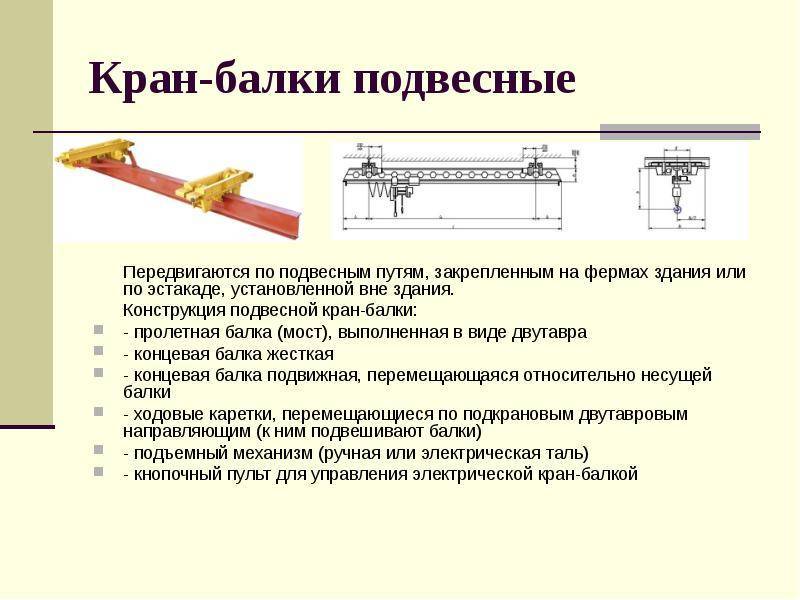

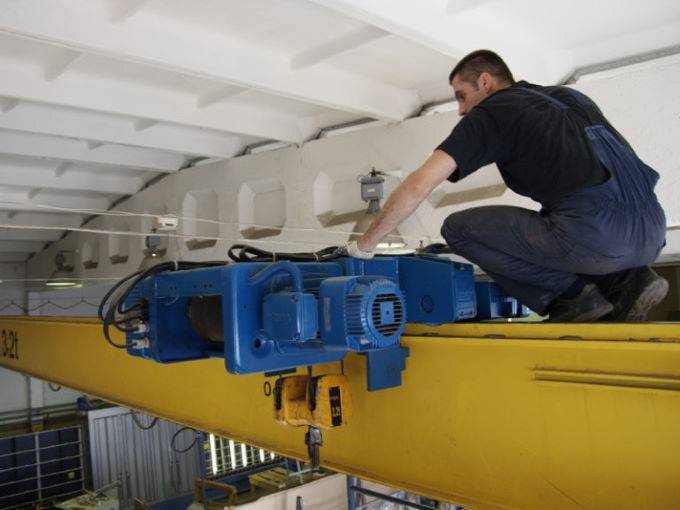

Процесс демонтажа

Основными причинами демонтажа кранов мостового типа является замена вышедшего агрегата из строя или его транспортировка на новое место. Основными факторами поломки агрегата выделяют прогибы пролетных балок, трещины и коррозию.

Алгоритм работы при демонтаже кран-балки:

определить каким способом и с помощью какого вспомогательного оборудования будет проведен разбор;
определить и расчистить место для хранения оборудования до транспортировки;
оградить место и обеспечить безопасность при проведении работ;
установить тормозные колодки под колесами крана;
отключить ГПМ от электропитания;
снять таль и электрооборудование;
снять мост;
снять концевые балки (для опорных кран-балок).

Дальнейшие действия зависят от причины демонтажа. Для отправки на новое место разобранные узлы упаковываются, маркируются и транспортируются до пункта назначения. В случае замены крупные элементы разрезаются и отправляются в пункт сдачи металлолома, так как ремонт кран-балки экономически не выгоден.

Как сделать кран-балку своими руками, материалы и инструменты, расчеты, сборка и установка

Использование гаража в качестве мастерской для выполнения ремонтных работ часто требует подъема тяжелых стройматериалов и автомобильных запчастей. Соорудив своими руками кран-балку, можно перемещать на автоматизированном механизме крупногабаритные предметы.

Необходимые инструменты и материалы

Для самостоятельной сборки конструкции необходимо предварительно подготовить набор инструментов и материалов. В частности, потребуются:

трубы квадратного сечения для стоек;
бесшовная труба сечением 100 мм для поперечной штанги;
трубы сечением 110 мм для опор штанги;
металлические уголки 100х100 мм;
фиксирующие болты М16;
тельфер;
сварочный аппарат.

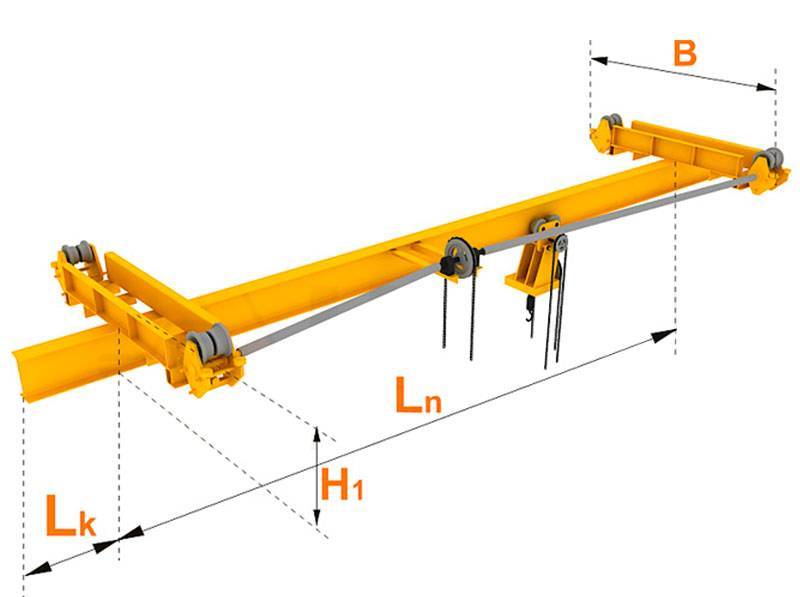

Проведение расчетов

Чтобы конструкция соответствовала размерам помещения и функционировала на необходимом рабочем пространстве, важно перед выполнением монтажных работ провести расчеты. Чертеж с указанием габаритов всех комплектующих можно подготовить самостоятельно либо воспользоваться специальным калькулятором. Стандартными параметрами в расчетах являются следующие:

Стандартными параметрами в расчетах являются следующие:

высота не более 2,5 м для ремонта легковых автомобилей и проведения работ, требующих подъема и перемещения тяжелых предметов;
грузоподъемность зависит от используемой разновидности тали и, как правило, составляет 800-1000 кг;
ширина конструкции — от 4 м;
размеры стоек — 120 см.

Если возникает необходимость работы с более габаритным оборудованием, грузоподъемный механизм можно дополнительно укомплектовать вертикальными стойками А-образной формы. Также по желанию допускается сделать конструкцию легко разбираемой, что актуально в условиях ограниченного пространства или в случае редкой необходимости подъема грузов.

Сборка кран-балки для гаража

Собирая своими руками грузоподъемный гаражный кран, необходимо последовательно выполнить ряд действий, согласно инструкции. Придерживаясь правил монтажа, удастся сделать конструкцию, которая исправно прослужит долгие годы. Ключевыми этапами сборки самодельного оборудования является подготовка каркаса и закрепление кран-балки для подъема, удержания и перемещения грузов.

Как сделать каркас-основу подъемного механизма крана

Основная нагрузка приходится на стойки оборудования, поэтому для надежной фиксации конструкции требуется соорудить прочный каркас. Возведение элемента предполагает следующие действия:

Из металлических уголков при помощи сварочного аппарата делают ножки под кран и приваривают под углом 45 градусов с каждой стороны от трубы диаметром 110 мм. К стойкам привариваются металлические треугольники для создания распорок. Чтобы обеспечить движение конструкции к горизонтальному основанию, приваривают ролики по обе стороны стоек

Важно использовать ролики, предназначенные для металлических контейнеров, поскольку они способны выдерживать большой вес. Сверху конструкции располагают трубу, по которой передвигается подъемный механизм

Длина трубы зависит от размеров гаража и собственных требований к конструкции. Ролик для движения троса фиксируют на двутавр, которые предварительно приваривают по центру трубы. Для дополнительной устойчивости каркаса к балке приваривают трубу с квадратным сечением

Она располагается поверх балки таким образом, чтобы с каждой стороны оставался выступ 20 см. Поперечную трубу вставляют в трубу с квадратным сечением и делают сквозные проемы для фиксаторов с двух сторон. В отверстия вставляют крепежные болты и закручивают.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Подъемник в гараже

Как изготовить самодельный подъемник в гараже? Автолюбители достаточно часто прибегают к самостоятельному ремонту транспортного средства, а снять автомобильный двигатель вручную — задача не из легких.

Для таких целей просто необходимо иметь гаражный подъемник, пусть даже сделанный своими руками. Система разборной кран балки не займет много места, и делается из:

поперечной трубы,
квадратных стоек на треугольных опорах, оснащенных колесиками,
ручной лебедки.

Труба вставляется в крепления, приваренные к верхней части стоек и закрепляется болтами. Лебедка приваривается к вертикальной стойке, а к балке привариваются 2 ролика, по которым движется трос от лебедки. Лебедка в гараж тоже с легкостью делается своими руками.

После использования самодельная кран балка разбирается на 2 опоры и поперечную балку, которые помещаются в любом углу гаража. Преимущество такой кран-балки состоит в том, что ее создание не требует специальных навыков и материалов, все можно найти под рукой.

К тому же кран-балка позволит поднимать и транспортировать в пределах гаража грузы до 800 кг.

Самодельная лебедка для гаража. Конструкция лебедки предполагает наличие барабана с тросом, который крепится на валу к каркасу из труб квадратного сечения. На внешний край барабана крепится большая звездочка, а малая на цепной передаче крепится к электроприводу. Если лебедка планируется ручная, то к валу, на котором закреплен барабан, прикрепляется рукоятка.

Автоподъемник в гараже. Для починки автомобиля в гараже должна быть предусмотрена яма или эстакада, но проще организовать подъемник. Хоть это и достаточно рискованное мероприятие, но оборудовать подъемник в гараже своими руками имеет практический и экономический смысл.

Наиболее простой автоподъемник представляет собой уже описанный мостовой кран с лебедкой, в таком случае после подъема на необходимую высоту авто ставится на платформы. Но есть риск обрыва троса, поэтому существует другой гаражный подъемник.

Для изготовления ножничного подъемника понадобятся:

швеллера, из которых изготавливается площадка и основание,

а для изготовления ножниц подойдут:

двутавровые балки,
гидроцилиндр,
втулки,
насос,
распределитель на две секции.

Подвижная и более простая, стационарная кран балка в гараже своими руками – вполне выполнимо, если есть сварочный аппарат и два дня свободного времени. Для профессиональной авторемонтной мастерской проще купить готовое подъемное оборудование.

Если необходимость в кране бывает редко, то дешевле сделать простой и надежный подъемник самостоятельно. Такой самодельный кран легко подымет вес до 800 кг, а этого для ремонтных работ в гараже вполне достаточно.

Для того чтобы сделать каркас для небольшого крана балки в стандартном гараже своими руками понадобятся следующие материалы:

балка двутавровая (4 – 4,5 метра) – нужный метраж зависит от высоты гаража;
труба (диаметр 10-12 см), длина 2,4 метра – 2 штуки;
одна квадратная труба (10х10 см);
уголки (10х10);
ручная таль и тельфер;
болты (М16) с гайками.

Если планируете строить передвижную кран-балку, то нужно еще четыре ролика и тельфер.

Порядок работ по изготовлению каркаса крана своими руками:

свариваем ножки крана — к двутавровой трубе надо приварить уголки с двух сторон;
расположение уголка – под углом 45 градусов. Получаются своеобразные ребра жесткости, которые будут прочно фиксировать стойку, на которую приходится основной вес переносимого краном груза;
свариваем на каждой стойке крана по два треугольника, распорки.

если кран балка передвижная, то с двух сторон снизу, на каждой стойке на горизонталь надо приварить по ролику – подойдут обычные ролики для металлических контейнеров, мебельные не выдержат веса;
сверху, в качестве перекладины закрепляем трубу, по которой будет двигаться подъемный механизм;
по центру трубы привариваем двутавр для крепления ролика, по которому будет двигаться стальной трос подъемного механизма крана.

сверху двутавровой балки привариваем кусок квадратной трубы (для придания жесткости каркасу) – 40 см. Труба должна выступать по обеим сторонам минимум на 20 см. Получается, что боковая стойка расположена посередине трубы жесткости перекладины;
в квадратную трубу вставляем поперечную трубу перекладины каркаса;
просверливаем сквозные отверстия под болты креплений с двух сторон квадратного держателя и в самой трубе перекладины – нужна жесткая надежная фиксация с двух сторон вертикальной стойки.

Получается П-образная конструкция каркаса крана, которая установлена на жестких ножках распорках, а по верху жестко закреплена болтами труба перекладина.

Порядок проведения работ

Монтаж осуществляется в три этапа:

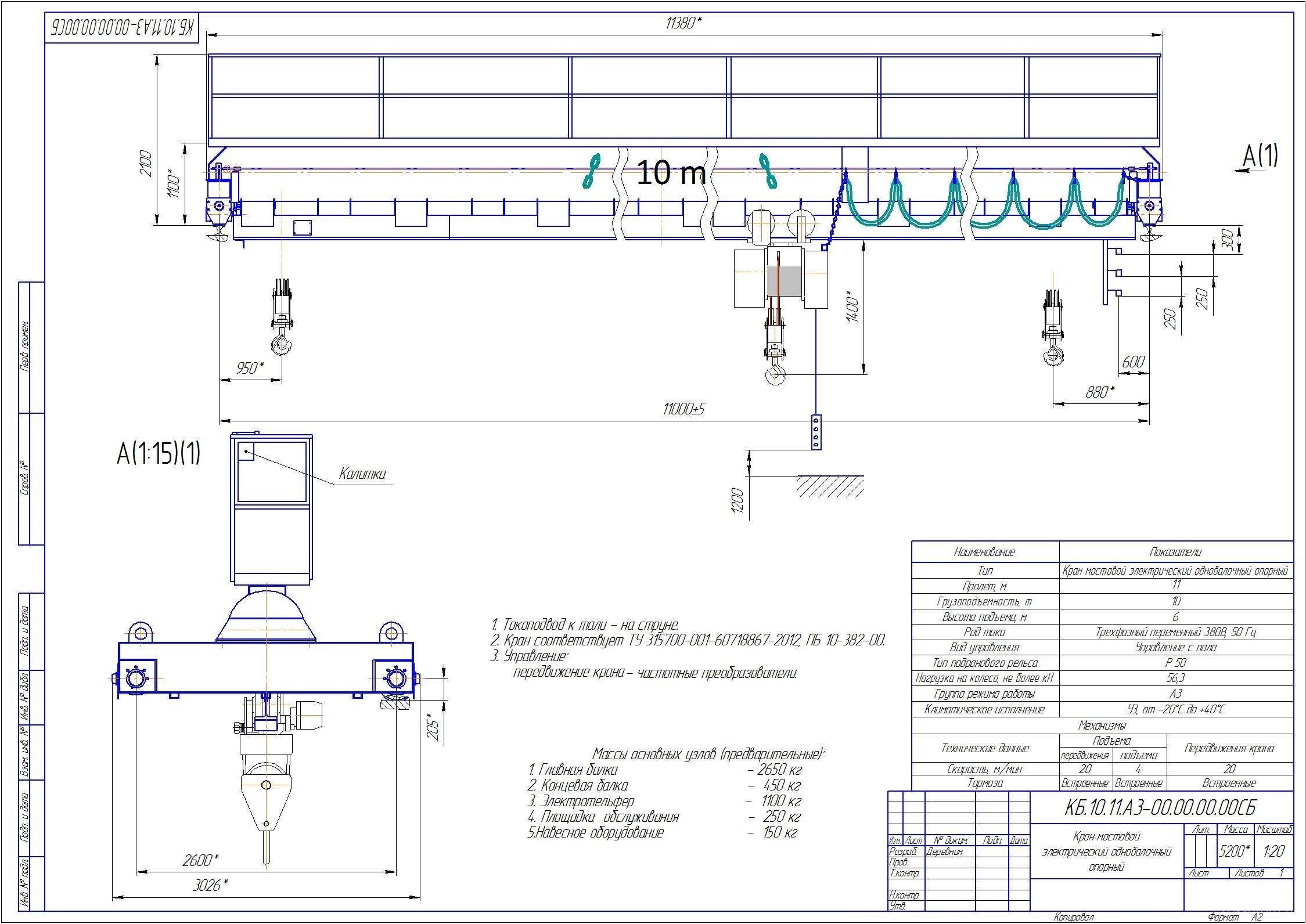

Составление проектной документации. После проведения обследования, условий эксплуатации грузоподъемной машины и необходимых расчетов, специалисты разрабатывают проект.
Устройство подкрановых путей. Они могут располагаться на колоннах, крепиться к стенам или стропильной системе помещения. Выполняется монтаж опор, подкрановых балок и двутавра (по нему перемещаются концевые балки крана).
Сборка кран-балки и ее подъем, подключение питания посредством гибкого токоподвода или троллейного шинопровода.

На заключительном этапе проводятся испытания крана в статическом положении и динамике, а также составляется отчетной документации.

Каретка подъемного механизма

Каретку подъемника изготавливают из отрезка швеллера, длина которого равна длине опорной части этого механизма. Размер швеллера принимается равным ширине полки двутавра.

Необходимо пояснить, что при изготовлении каретки, опорные подшипники на разных сторонах каретки установлены не напротив друг друга, а «в разбежку». Сделано это для того, чтобы максимально равномерно распределить нагрузку на полку двутавра.

Изготовить каретку можно из двух металлических пластин любой формы – треугольной, квадратной, усеченным конусом. На внутренние стороны обоих пластин устанавливают опорные подшипники, а под ними пластины объединяют в единое целое с помощью болтов или сварки. В нижней части между пластинами устанавливают стержень или вставку, за которые цепляется крепежный крюк исполнительного устройства. Такой тип применяется при использовании подъемных устройств, которые крепятся к корпусу подъемника крюком.

Если предусмотрено, что подъемник будет крепиться с помощью опорной пластины, то вместо болта, под крюк прикрепляют пластину, с отверстиями для крепежных болтов. Ими фиксируют исполнительное устройство на каретке. У некоторых видов кареток, особенно промышленного использования, на опорной площадке крепится дополнительный двигатель, который вращая опорные подшипники, перемещает корпус подъемника вдоль рабочей балки. Как правило, в качестве такого двигателя устанавливается электромотор с малым числом оборотов, питание на который подается гибким кабелем на скользящих подвесах. В условиях кустарного изготовления, когда кран-балка используется нечасто и объемы работ небольшие, установка такой сложной конструкции вряд ли является оправданной.

Управление самоходной кареткой производится с помощью многополярного переключателя, что еще больше усложняет конструкцию. В условиях гаража, при самостоятельном изготовлении кран-балки, вполне достаточно простой не самоходной каретки, которая передвигается по балке ручным перемещением с помощью поводкового троса или цепи.

Некоторые мастера изготавливают корпусы подъемника охватывающего типа, которые устанавливаются на верхнюю полку двутавра, а не на нижнюю. В этом случае опорные подшипники устанавливаются внутри корпуса подъемника, а он сам собирается из двух одинаковых частей. Устройство получается более объемным, зато повышается его надежность. Для лучшего скольжения по балке, на корпус подъемника устанавливают горизонтально дополнительные подшипники, по два на каждую сторону. Делается это для того, чтобы корпус подъемника не задевал плоскости балки.

Здесь крепление грузоподъемного механизма производится крепежным крюком за самый нижний болт.

Самодельный корпус подъемника, предназначенный для использования подъемного устройства, крепящегося крепежным крюком за нижнюю пластину.

Устройство

Бесперебойная работа крана зависит от того, насколько правильно было выполнено устройство подкрановых путей. Полотно, по которому будут проложены рельсы, можно укладывать только после завершения земляных работ на строительной площадке.

Если необходимо сделать пути под открытым небом, сначала нужно проложить водопровод, провести канализацию, закончить подключение к газовой магистрали

Необходимо обратить внимание на то, что от площадки, по которой будут проходить рельсы, должны быть отведены ливневые воды

После этого следует обратиться в организацию, сотрудники которой подготовят проект. Специалистами должна быть рассчитана длина подкрановых путей и их ширина. Затем можно приступать к его реализации.

На каждом этапе строительства следует жестко контролировать качество работы. Например, если строительство происходит в зимний период, в пазухах должен оставаться лед или снег. Необходимо следить за тем, чтобы был использован только талый грунт. Его, как и слой гравия, который используется для формирования насыпи, необходимо хорошо утрамбовать. Это позволит в дальнейшем избежать промоин, трещин и просадок. Необходимо помнить, что такие дефекты могут привести к падению крана.

Основание под кран грузоподъемностью до 80 тонн должно быть прочным. Под него можно насыпать грунтовую подушку, сверху сделать насыпь из песка. Она дешевле щебеночной, но срок ее эксплуатации не превышает 1 года.

Предприятия часто используют в производстве краны, грузоподъемность которых превышает 80 тонн. Пути под них сооружают в соответствии со следующими требованиями:

Балласт делают из щебня, размер фракций которого составляет 2-7 см.
Шпалы укладывают на балластный слой. Расстояние между ними должно составлять 25-45 см.

Для изготовления шпал используются сосна. Это прочный материал, но все изделия должны быть дополнительно обработаны. Их ошкуривают и покрывают антисептиком. Под краны большой грузоподъемности укладывают не деревянные шпалы, а железобетонные. Для того чтобы уложить на подушку, их берут клещами или передвигают тросовыми петлями.

Укладывая рельсы, нужно следить за расстоянием между ними. Оно должно быть одинаковым. Разрешен допуск в одну или в другую сторону, но не более 5 мм. Направляющие укладывают таким образом, чтобы они проходили параллельно центральной оси путей. Сначала к шпалам пришивают первую нитку рельсов, после этого переходят ко второй. Монтаж осуществляется по шаблонам.

Необходимо следить за тем, чтобы рельсы были уложены строго параллельно друг другу, ведь отклонения вызовут перегрузку механизма, который отвечает за движение крана. Ходовая будет изнашиваться быстрее, кран потребует ремонта. При сильном износе возможна авария, тогда грузоподъемный механизм может полностью выйти из строя.

Выполняя монтаж, необходимо следить за тем, чтобы рельсы не изгибались «змейкой». Такое расположение приводит к возникновению качки при движении крана

Забивая костыли, нужно обращать внимание на то, чтобы они не только удерживали рельсы на месте, но и прижимали их к основанию

При большой нагрузке и поперечном перемещении шпалы могут расколоться. Чтобы этого не произошло, не следует забивать костыли на одной прямой. Для стыковки рельсов используют накладки, их притягивают болтами.

При монтаже путей нужно обращать внимание на горизонтальность, ее проверяют нивелиром. Если его нет, прибор можно заменить уровнем. Когда работы будут закончены, пути необходимо обкатать

Это делают путем перемещения башенных кранов, их прокатывают туда-сюда по путям. После завершения обкатки просевшие шпалы подбивают

Когда работы будут закончены, пути необходимо обкатать. Это делают путем перемещения башенных кранов, их прокатывают туда-сюда по путям. После завершения обкатки просевшие шпалы подбивают.

После завершения работ на концах путей устанавливают упоры. Они нужны для того, чтобы ограничить передвижение крана. При движении он должен останавливаться не ближе 1 метра от тупика.

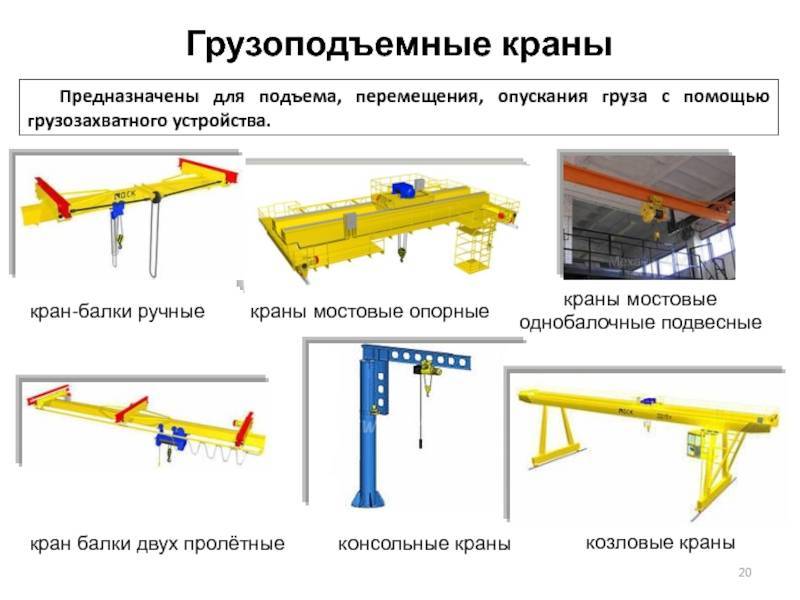

Виды подъемных механизмов

Прежде чем приступить к сборке гаражного крана своими руками, следует выбрать, какой механизм подойдет вам лучше всего

Машины для поднятия грузов относятся к довольно важной категории промышленного и бытового оборудования. Они предназначены для перемещения различных грузов в вертикальном или наклонном направлении. Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы

Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже

Полезная для автомобилистов функция — возможность двигать подвешенный на крюке груз в сторону, освобождая тем самым место для работы. Проектируя подъемник для авто, желательно дополнить его подобной опцией — так вы сможете расширить перечень действий, производимых в гараже.

Приобретение уже готового подъемника тянет за собой значительные финансовые расходы, так что многих владельцев гаражей интересует вопрос того, как самому сделать подобный механизм. Для начала следует разобраться, какие типы устройств существуют, чем они отличаются друг от друга, и какими функциями обладают. Классификацию производят по различным признакам: принципу действия, назначению, типу привода. Рассмотрим самые распространенные типы подъемных машин:

Блоки — ручные механизмы, которые для поднятия груза используют только силу человеческих мускулов. Строение блока известно еще из школьной программы: он состоит из колеса с углублением вокруг, вращающегося вокруг неподвижной оси. Сквозь углубление проходит канат, веревка или металлическая цепь. Сила, необходимая для поднятия тяжестей, уменьшается в геометрической прогрессии вместе с увеличением количества блоков в системе.
Домкрат — простое рычажное устройство, используемое для приподнимания одной стороны автомобиля. Домкраты могут быть как ручными, так и гидравлическими, пневматическими и электрическими.
Таль — ручное или механизированное приспособление, состоящее из системы связанных между собой блоков. В зависимости от количества отдельных колес (шкивов), тали делят на двух-, трех-, четырехшкивные и т. д. Максимальное количество шкивов, которые используют подобные устройства — 12. Промышленная разновидность тали — полиспаст часто используется для перемещения грузов на кораблях.

Помимо стандартных подъемных устройств существуют специализированные установки:

Тельфер являет собой усовершенствованную таль, оборудованную электрическим приводом. Благодаря такому дополнению, увеличивается мощность и грузоподъемность механизма, а при размещении тельфера на горизонтальной двутавровой балке появляется возможность передвижения грузов вдоль помещения.
Журавль — элементарное приспособление, которое работает по принципу рычага. К одному концу рычага крепят крюк для подвешивания груза, а к противоположному — противовес. Высота поднятия грузов во многом зависит от положения самого механизма, так как длина хода рычага остается небольшой. При помощи журавля можно не только поднимать тяжести, но и перемещать их вдоль траектории, описываемой радиусом рычага. Часто журавль с успехом заменяет подъемный кран, но по причине больших габаритов использование его в гараже не практикуется.

Инструменты и материалы

Для создания в гараже данного механизма потребуются следующие инструменты и материалы.

Металлопрокат – уголок, швеллер, двутавр.
Подшипники разных размеров.
Сварочный аппарат с электродами.
«Болгарка».
Дрель или сверлильный станок.
Исполнительный механизм – таль, тельфер.
Инструмент для разметки (линейка или штангенциркуль, рулетка, мел или маркер)
Болты, шайбы, гайки.

Длина металлопроката подбирается исходя из размеров помещения, а его марка определяется из расчетов, указанных далее. Подшипники можно взять любого подходящего размера. Количество подбирается по принципу: 4 шт. для одной салазки, 4 шт. – для второй, плюс 4 шт. для каретки (корпуса подъемника). Итого: 12 штук. Подшипники для салазок должны быть одного размера, в каретку можно установить подшипники такого же размера или на один размер больше или меньше. Болты для крепления необходимо подбирать с крупной метрической резьбой. Исполнительное устройство подбирается по соответствию его максимальной грузоподъемности расчетным нагрузкам.

Самодельная ручная таль – бесплатный помощник в хозяйстве

Часто приходится дома проводить ремонтные работы, и нужно поднимать инструменты, материалы. Если покупать ручную таль, это дорого, да и зачастую некогда. В таком случае ее можно сделать самим.

Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.

Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.

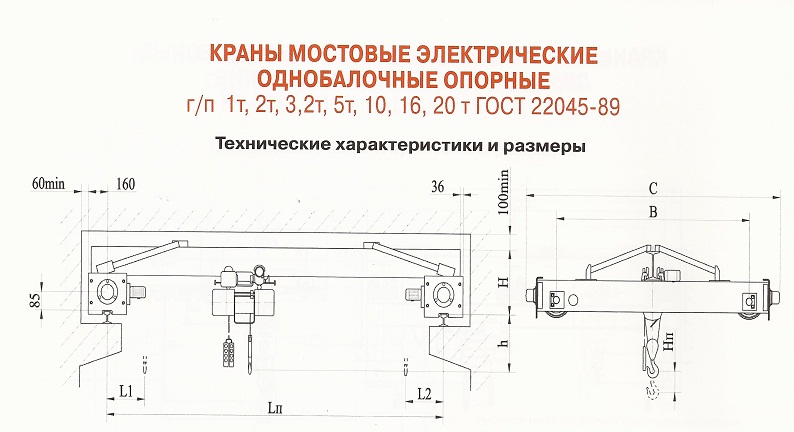

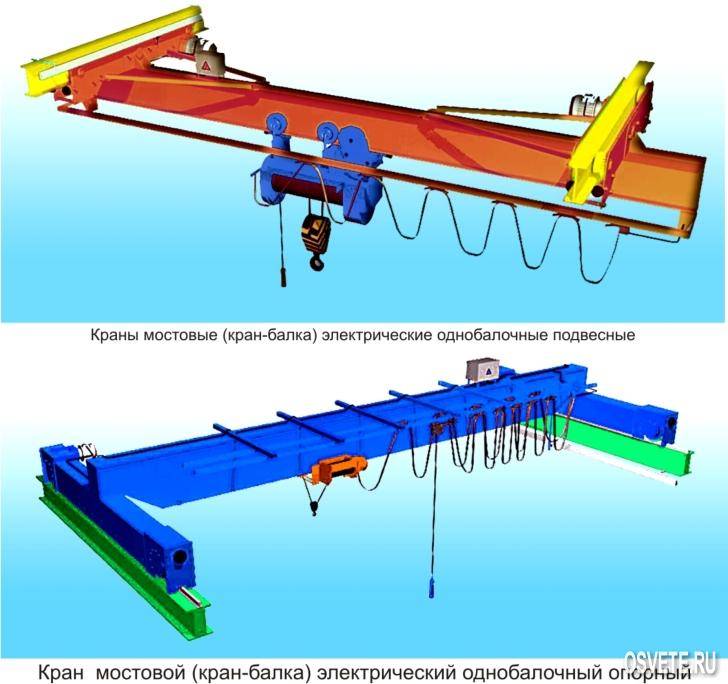

Особенности монтажа опорных кранов

Опорные краны в отличие от подвесных можно применять в малогабаритных помещениях и замкнутом пространстве. Благодаря чему их задействуют не только на строительных площадках, но и в цехах, складах промышленных зданий.

Перемещаются опорные краны по рельсам, уложенным на металлические или железобетонные подкрановые балки с точкой крепления, расположенной несколько выше, нежели плоскость движения балки. В зависимости от количества балок, перевозящих груз, опорные краны бывают одно- и двух балочные. Грузоподъемную функцию выполняет ручная или электрическая таль.

Качественная установка опорного крана является залогом его эффективной, безопасной и бесперебойной эксплуатации в дальнейшем

Монтажу нужно уделять особое внимание, так как именно этот этап определяет производительность и продолжительность эксплуатационного периода любой грузоподъемной техники, и опорного крана, в том числе. Производиться он должен бригадой специализированной компании, имеющей документальное подтверждение права на осуществление данного вида работ

Ввиду того, что опорные краны относятся к механизмам класса повышенной опасности, соблюдение техники безопасности при их монтаже крайне важно

Самодельный подъемник и мини-кран: недорого и эффективно

Строить дом в одиночку можно, но сложно. Особенно, если приходится класть каменные стены, поднимать на второй этаж кирпичи, или «закидывать» на перекрытие песок и мешки с цементом. Чтобы не надорваться. Сэкономить на заказе крана и, вообще, упростить себе задачу, многие пользователи FORUMHOUSE делают мини-краны и подъёмники. В этой статье мы расскажем о двух удачных конструкциях.

Автоматический подъёмно-разгрузочный механизм для сыпучих материалов
Самодельный кран на основе электротельфера для подъёма газобетона

Как сделать кран для подъёма шлака, опилок и песка

Я строю дом. Стараюсь обходиться без помощников. Хочу засыпать чердачное перекрытие утеплителем — 20 кубов опилок и 10 кубов шлака. Возраст уже не тот, чтобы бегать туда-сюда с вёдрами. Решил изготовить разборный автоматический подъёмник для сыпучих материалов. И вот, что у меня получилось.

Чтобы сделать самодельный подъёмник вам нужны:

Электрический тельфер, мощностью 0.9 кВт с максимальной грузоподъёмностью 500 кг.
Корыто или кузов от садовой тачки, грузоподъёмностью 250 кг.
12-я стальная двутавровая балка.
8 шт. подшипников для роликов.
Электрический кабель.

Сначала изготовьте каретку. Как она устроена, видно на фото.

Закрепите балку, на торце которой приварена ограничительная пластина и кронштейн ролика движения каретки.

Внутренний ограничитель (упор для каретки на чердаке) разъемный. Тельфер в сборе с кареткой загоняется на двутавровую балку, после чего прикручивается ограничитель.

Важно! Балка установлена с уклоном 3 см на 1 погонный метр. За счёт этого каретка с грузом сама заезжает на чердак. Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик

Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки

Обратно на торец балки каретка вытягивается верёвкой, перекинутой через ролик. Эта же верёвка удерживает каретку, чтобы груз, после подъёма, бесконтрольно не поехал к месту разгрузки.

Тельфер ставится в горизонтальное положение. Уровень пользователь отрегулировал набором граверных шайб.

К балке приварены держатели струны, на которой закреплён электрический кабель.

Важно! Кабель подвижен. Подъёмник работает так:. Подъёмник работает так:

Подъёмник работает так:

Загружаете корыто сыпучкой.
Поднимете груз наверх.
Загоняете корыто на место разгрузки.

Для разгрузки, опустите корыто на перекрытие. Замки подъёмника автоматически отсоединяются.
Произведите разгрузку.
Вытяните каретку с помощью верёвки на торец двутавра.
Опустите корыто вниз.
Закрепите замки.
Загрузите корыто.
Повторите операцию.

Подъёмником я загрузил на чердак 12 кубов шлака. Устройство отработало на ура. Ни одной поломки. Разобрал и положил его для следующего строительства.

Подъёмник понравился участникам портала и у них появились вопросы к его создателю.

Почему не использовали стандартную каретку? Ограничение по высоте?
Насколько выгоден этот механизм? Не дешевле нанять пару разнорабочих. Сделать блок и поднять на второй этаж груз на верёвке? Думаю, дня за 3, управились бы. Опилки ещё легче. Можно и по лестнице в мешках потаскать.

Отвечаю по пунктам:

В продаже не было нужной мне каретки. Те, чтобы были, дорогие и их нужно переделывать.
Ограничение по высоте есть. От перекрытия до бруса всего 1.8 м. Пришлось вписать в эти параметры каретку с самосвальным корытом.
Я строю не первый дом и, поднимать груз, через блок, вдвоём, то ещё удовольствие.
С электрическим подъёмником работаешь один. Ни от кого не зависишь. Подъёмник пригодится для строительства бани, гаража, где он потом и останется.

М ини-кран, чтобы поднять блоки на второй этаж

И, в завершении статьи, самодельный подъёмник, который упростит вам строительство каменного дома.

Я возвожу дом из газосиликатных блоков. Когда дошли до второго этажа, блоки стало тяжело поднимать. Подумал и сделал вот такой кран из профильных труб и электрического тельфера.

Узлы крана крупным планом.

Высота мини-крана с поворотной стрелой наращивается. При необходимости, конструкция легко разбирается и перевозится в багажнике легкового автомобиля.

голоса

Рейтинг статьи

Изготовление кран-балки своими руками в домашних условиях

Процесс демонтажа
