Плашка для нарезания резьбы: виды, предназначение, способы нарезки

Размеры и предельные отклонения диаметров отверстий резьб с крупным шагом

(размеры в мм)

Номинальный диаметр резьбы d	Шаг резьбы P	Диаметр отверстия под резьбу с полем допуска
4H5H; 5H; 5H6H; 6H; 7H	6G; 7G	4H5H; 5H	5H6H; 6H; 6G	7H; 7G
Номинал	Отклонения
2,5	0,45	2,05	2,07	+0,07	+0,09	—
3	0,5	2,50	2,52	+0,08	+0,19	+0,14
3,5	0,6	2,90	2,93	+0,08	+0,11	+0,15
4	0,7	3,30	3,33	+0,08	+0,12	+0,16
4,5	0,75	3,70	3,73	+0,09	+0,17	+0,18
5	0,8	4,20	4,23	+0,11	+0,19	+0,22
6	1	4,95	5,0	+0,17	+0,20	+0,26
8	1,25	6,70	6,75	+0,17	+0,20	+0,26
10	1,5	8,43	8,50	+0,19	+0,22	+0,30
12	1,75	10,20	10,25	+0,21	+0,27	+0,36
14	2	11,90	11,95	+0,24	+0,30	+0,40
16	13,90	13,95
18	2,5	15,35	15,40	+0,30	+0,40	+0,53
20	17,35	17,40
22	19,35	19,40
24	3	20,85	20,90	+0,30	+0,40	+0,53
27	23,85	23,90
30	3,5	26,30	26,35	+0,36	+0,48	+0,62
33	3,5	29,30	29,35
36	4	31,80	31,85
39	4	34,80	34,85	+0,36	+0,48	+0,62
42	4,5	37,25	37,30	+0,41	+0,55	+0,73
45	4,5	40,25	40,30	+0,41	+0,55	+0,73
48	5	42,70	42,80	+0,45	+0,60	+0,80
52	46,70	46,80
56	5,5	50,20	50,30
60	54,20	54,30
64	6	57,70	57,80
68	61,70	61,80

ГОСТ предусматривает отверстия для резьб с крупным шагом d = 1,0 ÷ 2,2 мм

Применение и ГОСТ

Существуют следующие ГОСТы регулирующие параметры плашек для нарезания резьб:

ГОСТ 13536 – для круглых резьб.
ГОСТ 6211 – регулирует характеристики конических резьб.
ГОСТ 6111 – дюймовые резьбы.
ГОСТ 9740 – цилиндрические резьбы.
ГОСТ 9150 – регулирует параметры метрических резьб.

Плашкой можно нарезать наружные резьбы различного типа (цилиндрические, конические, трубные, метрические и т. д.) на трубах и круглых стальных заготовках. Они широко применяются при сборке трубопроводов, изготовлении шпилек и болтов, прогонке резьб и в других целях. Одним из преимуществ плашки является её компактность, возможность применения в полевых условиях, работы в труднодоступных местах с ограниченным доступом.

Виды плашек

Существует просто огромное количество различных вариантов исполнения инструмента, что связано с многообразием резьбовых соединений. Все они обладают своими определенными достоинствами и недостатками.

Виды плашек учитываются для подбора наиболее подходящего варианта исполнения для нарезания резьбы. Основные признаки классификации следующие:

Форма.
Конструкция корпуса.
Способ нарезания витков.

Кроме этого, не стоит забывать о том, что бывает плашка метрическая и дюймовая. Большее распространение получили метрические резьбы, но дюймовые применяются при создании различных механизмов.

Плашка для нарезания резьбы метрическая

Классификация плашек для нарезания резьбы по форме проводится следующим образом:

В виде шестигранника.
Трубчатые.
Круглые.
В виде квадрата.

Выделяют и несколько видов инструмента по конструктивным признакам:

Цельная плашка левая, резьба может быть с различным шагом, представлена неразборным литым корпусом, который имеет несколько отверстий. Этот вариант исполнения получил самое широкое распространение, так как характеризуется надежностью и простотой в применении, длительным сроком эксплуатации. Однако при частой работе с различными диаметрами приходится иметь при себе целый набор этого инструмента.
Разрезные существенно упрощают процесс нарезания витков, что также связана с конструктивными особенностями корпуса.
Раздвижные варианты исполнения обладают самым сложным корпусом, который может регулироваться в определенном диапазоне диаметров. Имея один подобный инструмент в наличии можно проводить нарезание резьбовой поверхности на заготовках различного диаметра.

Плашка для нарезания резьбы дюймовая

С левой резьбой можно работать при применении всех распространенных вариантов исполнения инструмента. По предназначению можно выделить следующую классификацию:

Для круглой резьбы.
Для конической формы.
Для цилиндрической.

Изготовление проводится в соответствии с установленными стандартами в ГОСТ.

Как выкрутить сломанный метчик

Если вы все же нарушили рекомендации и сломали метчик — не отчаивайтесь. Несмотря на то, что высверлить обломанный метчик практически невозможно — его прочность выше прочности обычного сверла, существуют способы спасения ситуации.

Экстрактор. Для метчиков применяется специальный экстрактор с закаленными изогнутыми тонкими шпильками, которые одним концом вводятся в канавки, а другим зажимаются в специальной цилиндрической оправке

Осторожно вращая оправку воротком, можно выкрутить пострадавший инструмент. Точечная сварка. К обломку приваривается L-образный стержень, за который конструкция и выкручивается пассатижами

Вытравливание кислотами

К обломку приваривается L-образный стержень, за который конструкция и выкручивается пассатижами. Вытравливание кислотами

Выбирается кислота, сильнее действующая на материал метчика, чем на материал детали. Способ опасный и не рекомендован для применения в домашних мастерских. Электроискровой способ. На деталь подают минус, а плюсовым электродом контактной сварки аккуратно прикасаются к обломку. В ходе электроискрового разряда он теряет мельчайшие частицы металла в виде раскаленных брызг. Через несколько разрядов, как правило, заклинивание пропадает, и обломок можно выкрутить.

Но самый лучший способ — это вовсе не ломать метчик.

Некоторые технические характеристики

Для начала отметим, что рассматриваемый тип инструмента может применяться только вместе со специальным держателями. Это связано с тем, что плашке следует передавать большое усилие во время механической обработки. Один держатель может использоваться для работы одновременно с различными типами лерок.

Левые плашки применяют для получения левонаправленной резьбы. Сегодня они используются крайне редко. Для обозначения инструмента наносится обозначение «LH». Подобная резьба требуется в том случае, когда элемент постоянно находится во вращении при эксплуатации.
Трубные варианты исполнения отличаются от метрических, для обозначения на поверхность корпуса наносится символ «G».
Для получения резьбы под конус применяется инструмент трубный конический. Чаще всего применяется на производственных линиях по выпуску станков или топливных трубопроводов. Обозначается путем нанесения на поверхность корпуса буквы «К».

Качество применяемых инструментов

В продаже можно встретить плашки, изготавливаемые из самых различных сплавов. При изготовлении могут использоваться следующие металлы:

Быстрорежущая сталь 9ХС и ХСС, Р6М5. Она на сегодняшний день встречается в продаже чаще, чем другие стали. Это связано с исключительными эксплуатационными качествами и относительно низкой стоимостью. Реже применяется сталь Р18, которая была распространена на момент существования СССР.
Качество инструмента во многом зависит от точности его производства. Если точность формы низкая, или на поверхности есть дефекты, то это указывает на плохое качество инструмента.

Стоимость инструмента может зависеть от достаточно большого количества моментов. Как правило, инструменты зарубежных производителей стоят намного дороже, чем отечественных.

Особенности работы с плашками

Плашки могут быть выполнены разного типа и размеров. Параметры определяются по клейму, расположенному непосредственно на приспособлении.

Обязательно проверяется материал, из которого изготовлена плашка. Если этого не делать, то в несоответствии с возможностями резьбонарезного инструмента можно испортить, либо трубу, либо саму плашку.

По маркировке (буквенно-цифровая комбинация) также определяют соответствие диаметру трубы, а также обозначение типа резьбы.

Для получения более качественной прорезки плашку обрабатывают эмульсионным раствором (в случаях, когда нарезка производится на мягкой стали или латуни), олифой (для твердых сталей), керосином (для работы с алюминиевым инструментом).

Как нарезать резьбу на трубе — 2 эффективных варианта решения задачи

Иметь собственное жилье в нынешние кризисные времена является большим счастьем

И неважно речь идет о городской квартире или о частном доме. В любом случае человек чувствует твердую почву под ногами среди этого моря нестабильности. Лишь бы был собственный дом, а всю работу по его благоустройству можно сделать собственными руками

Конечно, для этого нужно иметь большое желание, хороший инструментарий. А что касается навыков, то их вполне можно приобрести в процессе выполнения различных мероприятий. Естественно не обойтись и без теоретического изучения основ производства тех или иных работ. В рамках же этой статьи предлагаем разобрать тему о том, как нарезать резьбу на трубе. Естественно нас интересуют самые популярные способы выполнения этой операции в условиях домашней мастерской

Лишь бы был собственный дом, а всю работу по его благоустройству можно сделать собственными руками. Конечно, для этого нужно иметь большое желание, хороший инструментарий. А что касается навыков, то их вполне можно приобрести в процессе выполнения различных мероприятий. Естественно не обойтись и без теоретического изучения основ производства тех или иных работ. В рамках же этой статьи предлагаем разобрать тему о том, как нарезать резьбу на трубе. Естественно нас интересуют самые популярные способы выполнения этой операции в условиях домашней мастерской.

Назначение устройства

Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным . Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .

Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:

полдюйма;
¾;
дюйм;
дюйм с четвертью.

Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.

Как выглядит рассматриваемое устройство

Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.

Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:

Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.

Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.

Разновидности инструмента

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.

Резьбонарезной инструмент для труб классифицируют на следующие виды:

Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.

Как делать резьбу с помощью плашки

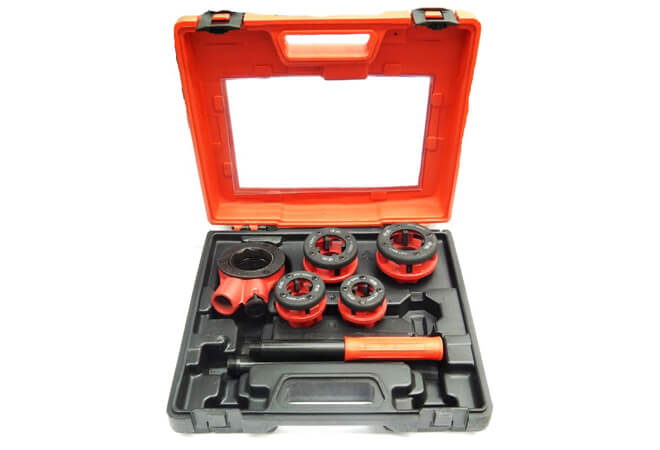

Плашка для нарезания резьбы на трубу, вороток и трубный зажим — инструменты, которые требуются в работе с системами трубопровода. Для выбора левосторонней/правосторонней плашки оценивайте маркировку. При наличии буквенного обозначения LH перед вами инструмент для левой резьбы.

Фотография № 5: Процесс нарезания резьбы на заготовке

После того как подготовительные вопросы решены, приступайте к обработке заготовки. Для этого пройдитесь по детали напильником и смажьте место соединения маслом. Далее вставьте инструмент в вороток, а заготовку в зажим. Наденьте плашку на изделие и выполните несколько оборотов из расчета 2–3 в нужную сторону, пол-оборота в обратную. В процессе работы инструмент должен располагаться перпендикулярно заготовке.

Чтобы добиться максимальной точности резьбы, используйте плашку разрезного типа. Такой инструмент имеет стопорные винты, что позволяет контролировать диаметр резьбы в процессе ее нарезания.

Читать также: Украшения из металла своими руками

Метчик для нарезки резьбы представляет собой инструмент, служащий для создания неразъемных соединений. Изготавливается в виде винтового стержня. Его форма бывает цилиндрической, конической, маточной, в виде плашки – такие основные виды существующих в механике метчиков. Формы зависят от вида нарезаемых ниток. На продольных боках стержня выполняются либо три, либо четыре канавки.

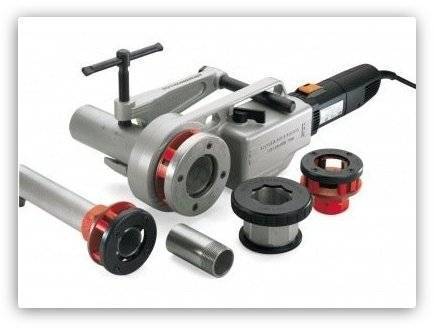

Плашкодержатель с электроприводом

Его уже можно рассматривать как промежуточную модель для нарезки резьбы между ручным механическим инструментом и станком. Резьбонарезной электрический плашкодержатель значительно облегчает работу по нарезке резьбы и является более производительным. Есть разные варианты поставок в зависимости от набора аксессуаров и приспособлений.

В работе они используют те же головки, что и ручные модели (конечно, в рамках одной торговой марки и ограничений по диаметру резьбы). Направляющих губок в головке для устойчивого положения инструмента бывает недостаточно. Все-таки самый «слабый» из них имеет мощность 750 Ватт, но чаще используют модели от 1000 Ватт.

Если учесть, что передача вращения проходит с понижающим мощным редуктором, а 1 л.с равна 735, 5 Ватт, то удерживать в руках работающий инструмент уже проблематично. Поэтому в комплекте предусматривают струбцину-фиксатор. Как дополнительная опция может поставляться масляный насос для подачи специального масла в рабочую зону.

Есть определенные ограничения использования электрического клуппа. И дело даже не в том, что не всегда есть на площадке возможность подключения к сети. Электрический ручной плашкодержатель имеет вес от 5 кг и довольно значительные, по сравнению с механическим, габариты (тем более со струбциной). Поэтому при нарезке резьбы во время ремонта существующего трубопровода его применение просто невозможно.

Основное назначение — прокладка новых трасс и работа на объекте или использование в подготовке труб в условиях мастерской (хотя для этого уже можно применять переносные резьбонарезные станки).

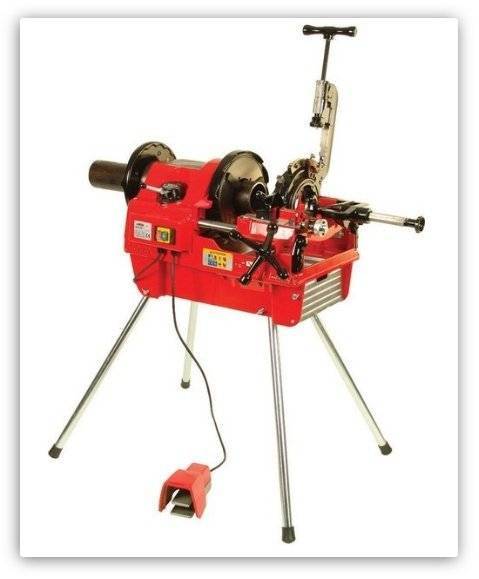

В качестве продолжения темы — есть компактные переносные станки для нарезки резьбы.

Это идеальное решение для мастерской или заготовительного участка, если приходится работать со значительными объемами. Их мощность в Ваттах не отличается от бытового пылесоса или фена (от 1.5 кВт), но ее достаточно, чтобы обеспечить высокую производительность при работе с трубой до 4 дюймов. Они уже укомплектованы труборезом, гратоснимателем, автоматической подачей масла (точнее ее циркуляцией из поддона через систему фильтров) и могут устанавливаться на верстак или на съемные ножки. Трубогиб также можно сделать своими руками.

Особенности резьбы

В общем случае нарезать резьбу – значит прорезать винтообразную канавку по поверхности, имеющей цилиндрическую или коническую форму. По расположению поверхности резьба подразделяется на наружную (винт, болт) и внутреннюю (гайка). По своему назначению резьба может быть крепежной или ходовой. Форма профиля может применяться треугольная, прямоугольная и трапецеидальная. Направление может быть левым или правым.

Крепежная резьба в основном выполняется треугольной и изготавливается на деталях крепления. Ходовая со сложным профилем и ручным способом нарезается крайне редко.

Классификация разновидностей резьбы.

К основным параметрам относится:

наружный диаметр;
шаг;
угол подъема;
угол профиля.

По своему виду наибольший интерес представляют метрическая, дюймовая и трубная резьба. Метрическая обладает треугольным профилем, как крепежная резьба цилиндрического типа с мелким и крупным шагом. Метрическая используется наиболее часто. Основной ее параметр – угол профиля резьбы, который должен быть равен 60º. Трубная имеет цилиндрическую форму и используется для соединения трубчатых деталей.

Как вручную нарезать резьбу. Метчиком, плашкой. Видео

Материал изготовления

В качестве сырья для производства плашек используются стали следующих марок:

легированная специализированная инструментальная 9XC;
легированная инструментальная XBCГФ;
быстрорежущая инструментальная P18;
вольфраммолибденовая быстрорежущая инструментальная P6M5 и Р6М5К5;
самозакаливающаяся инструментальная быстрорежущая молибденкобальтсодержащая Р6М5Ф2К8

Изготавливаться лерки могут также из твердых сплавов, утвержденных ГОСТом 3882-74. Их перечень содержится в таблице.

Группа	Марка металла	Физико-механические характеристики
Твердость НRА, не меньше	Плотность, г/см3	Предел прочности при воздействии на изгиб кгс/мм2, не меньше
Титано-тантало-вольфрамовая	T8K7	90,5	12,8-13,1	155
TT20K9	91,0	12,0-12,5	150
TT10K8Б	80,9	13,5-13,8	165
TT8K6	90,5	12,8-13,3	135
TT7K12	87,0	13,0-13,3	170
Титано-вольфрамовая	T5K10	88,5	12,5-13,1	145
T14K8	89,5	11,2-11,6	130
T15K6	90,0	11,1-11,6	120
T30K4	92,0	9,2-9,8	100
Вольфрамовая	BK20-KC	82,0	13,4-13,7	215
BK15	86,0	13,9-14,4	190
BK11-BK	87,0	14,1-14,4
BK20	84,0	13,4-13,7	210
BK10-KC	85,0	14,2-14,6	190
BK11-B	86,0	14,1-14,4	200
BK4-B	88,0	14,9-15,2	150
BK10-XOM	89,0	14,3-14,7
BK10	87,0	14,2-14,6	180
BK8-BK	87,5	14,5-14,8
BK8-B	86,5	14,4-14,8	185
BK8	88,0	14,5-14,8	170
BK6-B	87,5	14,6-15,0	170
BK6-OM	90,5	14,7-15,0	130
BK6-M	90,0	14,8-15,1	145
BK3-M	91,0	15,0-15,3	120
BK6	88,5	14,6-15,0	155
BK3	89,5	15,0-15,3	120

Плашки, режущие кромки которых выполнены из этих твердых сплавов, способны наносить резьбу на стержни из высоколегированной стали. Они хорошо подходят для применения в промышленных условиях.

Как правильно нарезать резьбу плашками и метчиками – инструкция

Часто во время выполнения домашнего ремонта возникает необходимость сделать резьбу — наружную или внутреннюю. Чтобы не привлекать к этому специалистов, а выполнить самостоятельно – нужно приобрести специальный инструмент. Для нарезания плашками и метчиками не потребуется особых навыков или умений. Достаточно знать их виды и технические параметры.

Немного об особенностях инструмента

На первом этапе следует определиться с типом резьбы. Она разделяется на 2 основные вида: метрическая и дюймовая. Чаще всего используется первая с левым направлением. Чтобы не замерять расстояние между канавками, узнать тип можно по форме. Метрическая резьба в сечении представляет собой равносторонний треугольник, а дюймовая – равнобедренный.

Виды резьбы

В каких изделиях используется определенный тип резьбы? В крепежных изделиях используется метрический вид, а в водопроводах – дюймовый. Помимо этого нужно учитывать следующие факторы, влияющие на проведение процесса нарезания соединительных элементов.

Если резьба предназначена для соединения с уже готовой деталью – ее геометрические размеры должны быть соответствующими.
При изготовлении крепежных узлов полностью — рекомендовано использовать метрический тип.
Диаметр заготовки должен отличаться от размера резьбы. Для наружной – в меньшую сторону, для внутренней – в большую.

Наружная

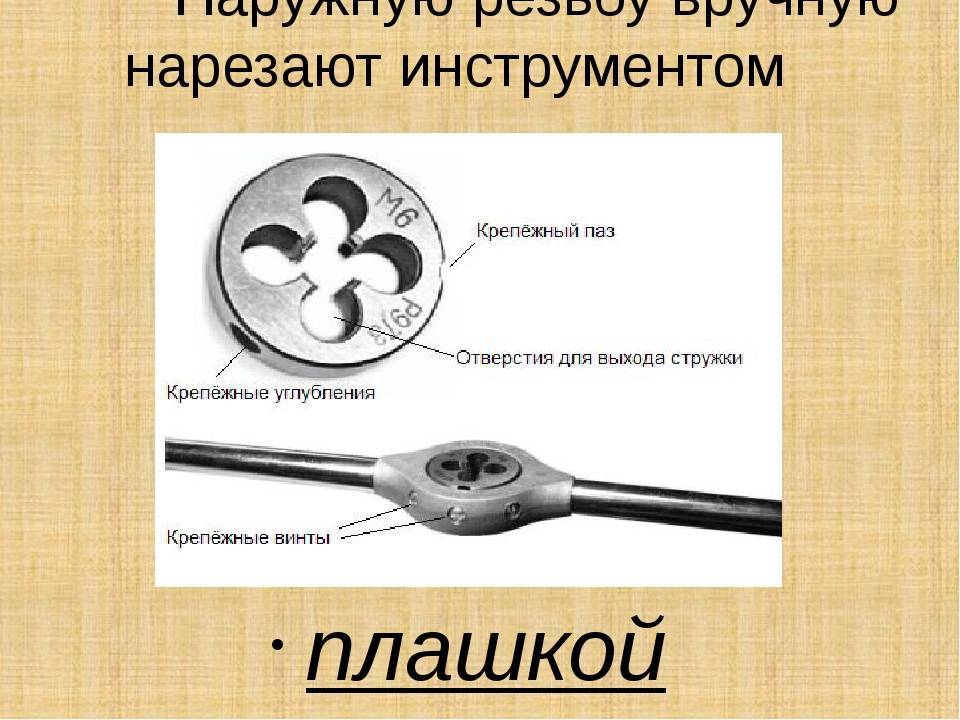

Плашка представляет собой гайку с внутренними прорезями и наружными фиксаторами для поворота инструмента. Она может быть различной формы — круглой, квадратной или шестиугольной. Если работа проводится в домашних условиях – понадобятся тиски для фиксации детали.

Плашкодержатель и плашки

Перед выполнением работы главное – правильно подобрать диаметр заготовки. Он должен быть на 0,2-0,3 мм меньше, чем размер будущей резьбы. Для метрической можно воспользоваться данными из таблицы.

Заготовку следует предварительно подготовить. Если ее сечение не представляет собой круг – нужно выполнить обточку. Затем на торцевой части снимается конусная фаска для наметки первого витка резьбы.

Далее нужно следовать точно по инструкции:

Закрепив заготовку в тисках, проверяется правильность ее расположения. Установка плашки в плашкодержатель. Ее поверхность должна находиться в одной плоскости с поверхностью торца заготовки. Первый виток выполняется с небольшим усилием

Важно выполнять повороты в правильном направлении. Дойдя до нижней границы – плашку нужно проворачивать в обратном направлении

Нарезание наружной резьбы

Одного такого прохода будет недостаточно для формирования резьбы с хорошей геометрией. Рекомендуется повторить процедуру 3-4 раза, пока плашка не будет свободно закручиваться на заготовку. Для проверки качества следует закрутить гайку соответствующего диаметра. Если будет наблюдаться усилие – можно обработать наружную часть заготовки наждачной бумагой мелкой зернистости.

Внутренняя

Для формирования внутренней резьбы необходимо использовать метчики. Они представляют собой цилиндр с наружной насечкой. Если необходима обработка небольших деталей, диаметром до 20 мм – можно использовать ручной вид метчика. Для больших размеров необходима механическая обработка с использованием станка.

Работа с метчиком

Лучше всего использовать полный комплект метчиков. Он включает в себя три детали, которые предназначены для чернового, промежуточного и окончательного формирования резьбовых отверстий. Если в домашнем наборе есть дрель — рекомендуется приобретать метчики с хвостовым креплением.

Заготовку следует зафиксировать. Если это крупногабаритная деталь – это можно сделать с помощью струбцин. Для небольших изделий используют тиски. Закрепив деталь, проверяется ее расположение относительно метчика. Ось последнего должна быть строго перпендикулярна плоскости заготовки. Первый проход будет делаться с большим усилием. Не нужно забывать, что для этого нужно использовать метчик для грубой обработки. Сформировав первичную резьбу, применяется метчик для промежуточной. И только после него можно приступать к окончательной обработке.

Для уменьшения трения специалисты используют солидол или аналогичное ему средство. Таким образом можно избежать механического повреждения детали. Сформировавшаяся резьба должна иметь одинаковую геометрию по всей протяженности. В противном случае возможна потеря прочности соединения.

Предназначение плашки

Рассматриваемый инструмент достаточно прост, характеризуется следующими особенностями:

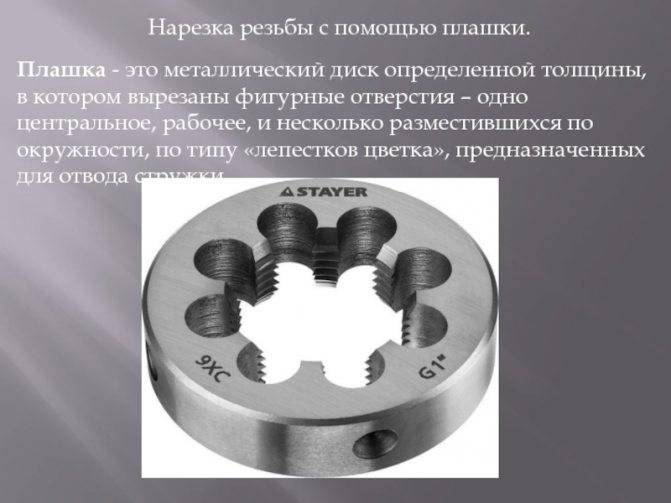

Основное предназначение заключается в образовании резьбовой поверхности на различной наружной поверхности. В большинстве случаев плашка для нарезки резьбы применяется для получения канавок на трубах или валах, различных стержнях.
Механическая обработка обеспечивается за счет сложной поверхности внутренней поверхности. Она представлена сочетанием нескольких режущих кромок, расположенных в определенной последовательности. При вращении они проводят снятие металла с целью образования витков.
Конструкция имеет отверстие для заготовки и воротка, через который будет передаваться усилие.

Лерка

Отличительные особенности дюймовой заключаются в расположении режущих кромок. Для обеспечения удаления стружки с зоны резания отверстие имеет довольно сложную форму, по которой инструмент можно узнать практически сразу.

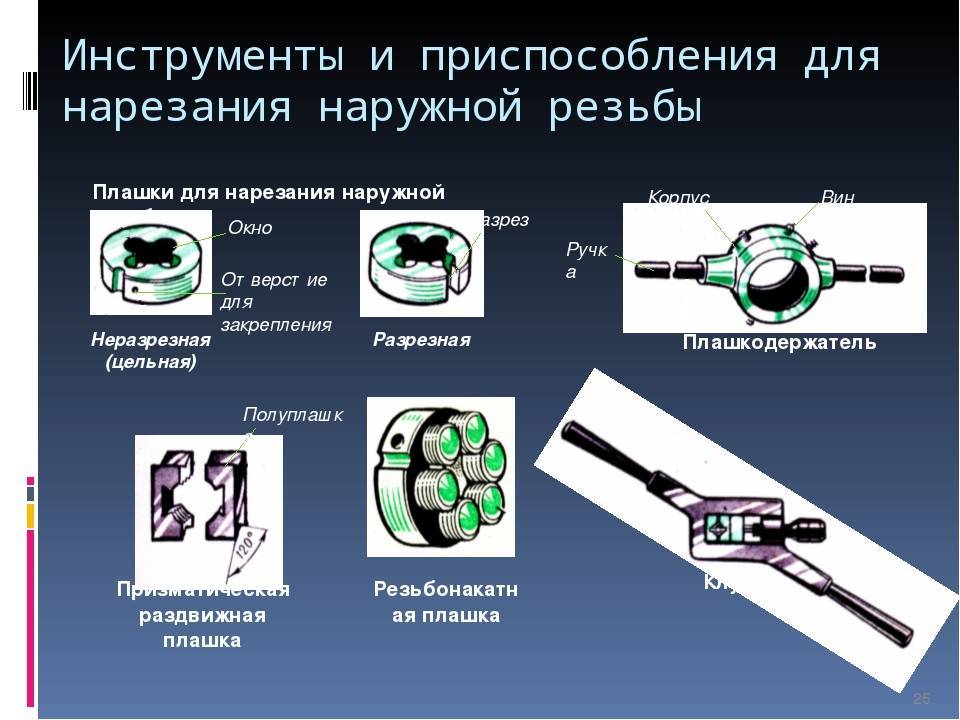

По конструкции различают следующие виды плашек:

Призматические или квадратные. Это две одинаковые раздвижные половинки квадратного или призматического сечения, закрепляемые в клуппе в форме рамки с рукоятками. На составных частях имеются призматические канавки. Чаще всего используют косые захватные устройства с прямоугольным окном – всего 6 номеров инструмента. Держатель вращается в рабочем направлении точно так же, как метчик. Вороток или клупп может иметь специальные направляющие кольца, благодаря чему удается получать более ровную без дефектов (например, перекосы, заусеницы, зазубрины);
Круглые плашки могут быть разрезными и цельными (или иначе называют их лерками). Первый вариант используют для получения более точной резьбы. Конструктивно разрезная лерка имеет на боковой поверхности небольшую прорезь. Это позволяет легко регулировать обрабатываемый диаметр в пределах 0,1-1,25 мм.;
Цельные. Конструктивно – это сплошная закаленная гайка, в которой резьба нарезана в виде сквозных продольных канавок. Они же образуют режущий контур и служат для вывода стружки. Нарезка резьбы осуществляется за один проход. Несмотря на то, что инструмент обладает достаточной жесткостью, быстро изнашивается. Данный вид плашек применяется для получения следующих видов резьб (параметры по ГОСТ 2173-51):
метрической – диаметром до 52 мм.;
дюймовой – от ¼ до 2″;
метрической мелкой до 135 мм. и до 125 мм. – всего пять размерных групп.

Читать также: Как сделать пневматический домкрат

Рез ручным клуппом

В домашней мастерской рекомендуется проводить рез ручным клуппом. Среди особенностей подобного процесса можно отметить следующие моменты:

Рабочая часть устанавливается в специальном держателе, выполненном в виде трещотки. Он существенно упрощает процесс нарезания витков на поверхности трубы.
Начать работу можно с очистки трубы. Стоит учитывать, что при нарезать витки можно только при отсутствии сильных дефектов.
Зачистка поверхности проводится до металла, пока он не начнет блестеть.
Наружная кромка обрабатывается для получения фаски. За счет этого обеспечивается захождение инструмента.
Поверхность обрабатывается техническим вазелином. Он снижает степень трения, делает ход инструмента более плавным.
Труба крепится в тисках, можно удерживать ее и газовым ключом

Важно исключить вероятность наклона или смещения трубы при оказании на нее высокой нагрузки.

Работа предусматривает совершение нескольких витков по часовой стрелке, после чего в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.

Как нарезать резьбу

Нарезание резьбы выполняется достаточно просто, но требует особой аккуратности при работе, точной последовательности действий. От выбора способа нарезки будет зависеть список используемых инструментов, особенности подготовки детали для обработки.

Понадобится технический справочник с данными о размерах используемых инструментов. Шаг резьбы можно найти на используемом метчике.

Подготовка к нарезке резьбы

Нарезают резьбу только после выполнения подготовительных работ:

в справочнике ищут необходимую информацию о диаметрах режущих инструментов для дальнейшего подбора;
собирают нужные для работы инструменты;
керном намечают расположение отверстия для внутренней нарезки, затем просверливают его дрелью;
для наружной нарезки следует подготовить на фрезерном станке заготовку по нужному диаметру и срезать фаску;
очищают поверхность заготовки от грязи и масляных пятен, затем на неё и инструмент наносят смазку.

Порядок выполнения работ

Только после подготовительных работ следует приступать к обработке заготовки, так как иначе правильно выполнить нарезку резьбы не получится. Пошагово нарезка выполняется так:

Нужно жёстко зафиксировать заготовку в тисках, чтобы предотвратить вращательные или поступательные движения с отклонением от первоначального положения.
В зависимости от типа резьбы снять фаску (внешняя) или просверлить сквозное или глухое отверстие при помощи дрели. Применяются свёрла с углами заточки, зависящими от твёрдости материала, но не более 1400.
В отверстии нужно снять фаску зенковкой. Глубина должна быть в пределах 0,5-1 мм, подбирается на основе размеров детали и резьбового диаметра.
Выполняется нарезание метчиком или плашкой. Режущая часть обязательно должна быть смазана.
Очистка поверхности от стружки при помощи ёршиков.

При нарезке нужно последовательно использовать инструменты по номерам от 1 до 3, входящие в комплект набора. Для повышения скорости работы не допускается использовать большие номера без использования предыдущих. Последний номер служит для формирования финишных витков, без создания которых винт при вкручивании может заклинить.

Левая плашка

Иногда возникает ситуация, когда необходима левая резьба на трубе. Для этого и существует такой инструмент, как левая плашка для нарезки резьбы. Надо сказать, что ее использование крайне редкое. В большинстве случаев такая резьба нужна тогда, когда элемент постоянно находится во вращении.

Объяснить это просто. Мы привыкли, что все вращение направлено по часовой стрелке. И если винт будет правым, то элемент будет постоянно раскручиваться.

По внешнему виду все подобные левые инструменты ничем не отличаются от стандартных. Различие заключается только в маркировке, на левых всегда стоит «LH».

Основные характеристики плашки резьбонакатного типа

В последние пару лет позиции лидера при выполнении данной разновидности работ бесспорно занимает плашка, хотя известная многим лерка в свое время была также одним из инструментов, к которому обращались достаточно часто.

Однако прогресс не стоял на месте, и по этой причине на сегодняшний день эти два популярных приспособления объединены воедино и инструмент называется уже одним словом – плашка.

Внешне они достаточно сильно похожи на самые простые закаленные гайки с дополнительными осевыми отверстиями, которые образуют дополнительно режущие кромки

На всех устройствах есть от трех до шести стружечных отверстий, имеющих особую важность при отведении в сторону стружки

Читать также: Регулируем карбюратор на бензопиле

Плашка для нарезания резьбы
