Виды планшайб
Простота конструкции планшайбы и обширная область использования породили большое число способов закрепления обрабатываемых деталей. При этом приспособление не является полностью универсальными. Для разных ситуаций может потребоваться применение нескольких различных модификаций.
Планшайба с Т-образными пазами
На поверхности такой оснастки выполнены Т-образные пазы, аналогичные используемым на столах фрезерных станков. В эти пазы вставляются специальные упоры или крепежные гайки. Обрабатываемое изделие прижимается к плоскости с помощью винтов. Конструкция устройства позволяет закреплять практически любые изделия. Расположение пазов на поверхности диска обычно имеет ортогональный вид. В зависимости от назначения число и частота пазов могут меняться.

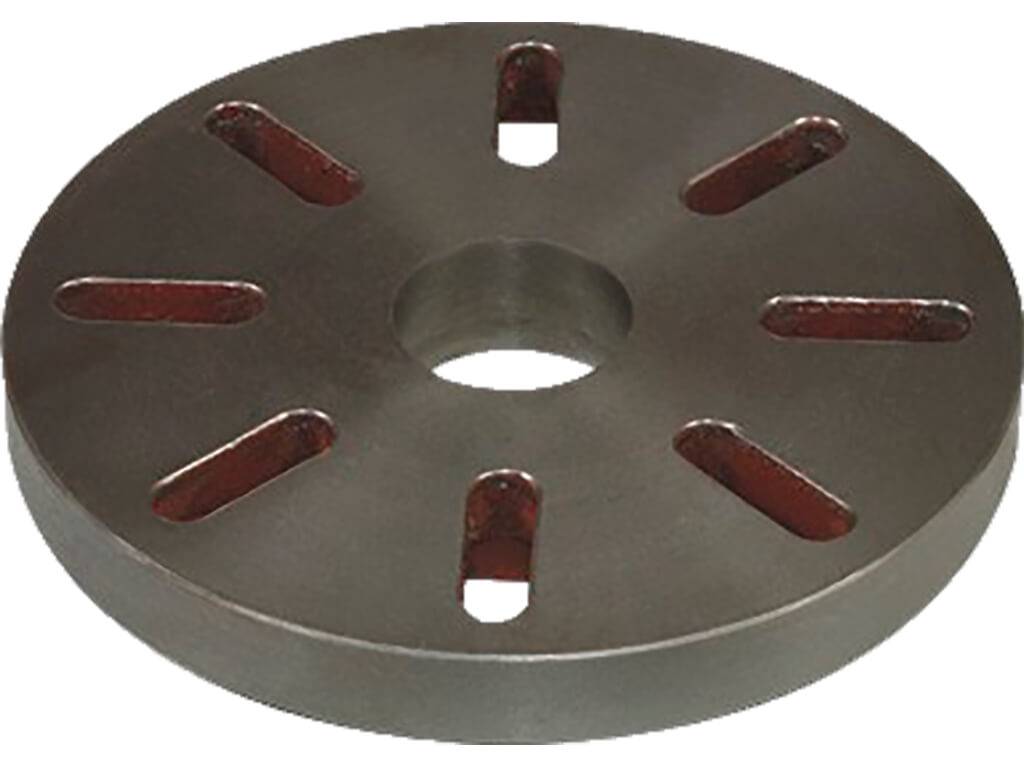

Планшайба со сквозными пазами
Данный вид отличается наличием пазов, профрезерованных сквозь деталь. Крепление заготовки производится установкой винтовых прихватов. В некоторых случаях деталь просто приворачивается винтами с обратной стороны. Пазы наиболее часто располагаются по радиусу. Встречаются модификации и со сквозными пазами кольцевого типа.
В большинстве случаев пазовые планшайбы применяются для токарных станков по металлу. На их поверхность легко устанавливаются другие токарные приспособления.

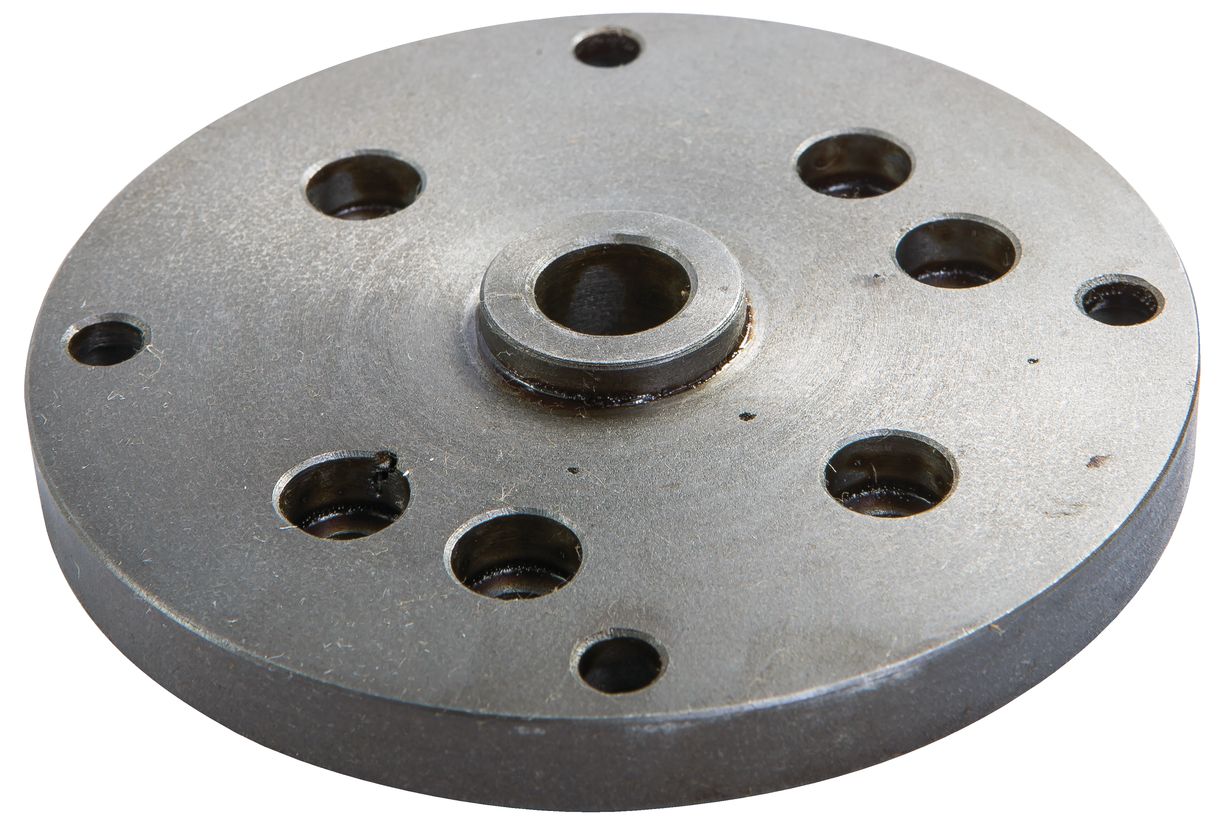

Планшайба с отверстиями
Рабочая поверхность диска этого приспособления имеет ряд отверстий, расположенных соответственно габаритам закрепляемой заготовки. В центральном отверстии нарезается резьба, необходимая для непосредственного крепления на вал шпинделя. Наличие резьбы в крепежных отверстиях позволяет обеспечить крепление стандартными винтами. В остальных ситуациях прижим выполняется аналогично предыдущему варианту. При использовании подобной планшайбы для токарного станка по дереву, будущая деталь закрепляется через отверстия обычными саморезами.
Поводковые планшайбы
При установке обрабатываемой заготовки между двумя центрами необходимо обеспечить передачу вращающего момента от вала шпинделя на деталь. Для этой цели применяют поводковые инструменты. Конструктивно они представляют собой диск, на краю которого выполнена прорезь или ступица. На деталь надевается хомутик, взаимодействующий со ступицей, и тем самым обеспечивающий вращение изделия.
Планшайбы с угольниками
При обработке изделий с малой жесткостью нашли применение модификации с угольниками. Заготовка в таких приспособлениях устанавливается на отдельное плоское или призматическое основание. Само основание выполняется в виде уголка, вторая грань которого крепится к поверхности шайбы. С целью сохранения целостности заготовки, ее крепление обеспечивается в нескольких точках по большой площади.
Универсальные и специальные планшайбы
Универсальные варианты подходят для выполнения большого числа операций и представляют собой комбинацию из нескольких предыдущих модификаций. В их основе лежит базовая шайба, к которой крепятся сменные приспособления – угольники, кулачки, центра и другие элементы.
Несмотря на универсальность, типовое оборудование, не всегда в состоянии обеспечить надежное крепление уникальных деталей сложной формы. В этом случае выполняется проектирование и изготовление специальных станочных приспособлений. Чертеж планшайбы может отличаться очень высокой сложностью. Другой вариант специальных устройств, наоборот, участвует в массовом производстве. Для крепления однотипной детали нет смысла использовать универсальную станочную оснастку. Вполне достаточно приспособления, спроектированного под конкретную задачу. Для повышения общей производительности, такая планшайба может быть оснащена дополнительными крепежными и центрирующими устройствами.
Изготовление приспособлений
Обычно планшайба входит в состав стандартного набора принадлежностей станка. В случае ее отсутствия, а также для выполнения специфических работ, изготавливается нестандартная оснастка. Конструктивно она отличается низкой сложностью и доступна для выполнения разработчикам с невысоким уровнем подготовки. В простейшем случае, самодельная планшайба для токарного патрона изготавливается с использованием только сверлильного станка. В качестве заготовки подойдет плоская пластина, необходимой толщины. Применение фрезерного и токарного оборудования позволит существенно усложнить итоговую конструкцию и вплотную приблизиться к заводским моделям.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Планшайбы для токарных станков по металлу
Для надёжной фиксации обрабатываемой заготовки на токарном станке применяется специальное приспособление – токарная планшайба.
Рассмотрим принцип действия данной технологической оснастки:
- Для фиксации детали осуществляется её крепление к оснастке с помощью прихватов, болтов или накладок;
- После завершения установки вам потребуется произвести выверку оси заготовки и шпинделя – это позволит повысить точность центрирования.
Перед тем как купить планшайбы для токарных станков по металлу следует обязательно сверить параметры указывающие на допустимую скорость вращения с этим же показателем для применяемого токарного оборудования. Для каждого токарного станка предусмотрена своя планшайба, поэтому будьте внимательны.
Когда вам необходима надёжная технологическая оснастка для металлообрабатывающих станков, то обращайтесь в компанию Metal Master. Предлагаемая продукция выполнена из высокопрочных материалов, что указывает на то, что она будет способна справиться даже со значительной производственной нагрузкой.
Мы напрямую сотрудничаем с известными фирмами-производителями, а значит можем предлагать качественную технику по низкой стоимости, без высоких наценок.
Остались вопросы? Позвоните по номеру, который указан на сайте. Опытный менеджер предоставит всю необходимую информацию, а в случае необходимости поможет подобрать функциональную и эргономичную технику, а также технологическую оснастку к нему в полном соответствии с требованиями вашего производства.
Источник
Как сделать планшайбу под токарный патрон
Когда ассортимент магазинов не устраивает покупателя, а также в случаях, если покупку не позволяет бюджет или временные сроки, используются самодельные варианты. Разумеется, чтобы своими руками произвести такое изделие, необходимо обладать соответствующим опытом.
Стоит уточнить, что говорить мы будем об упрощенной конструкции, которая подойдет исключительно для базовых деталей. Более сложные варианты не только проблематичны в производстве, но еще и обладают весьма высокой себестоимостью, а значит мероприятие становится затратным.
Создание заготовки
Первоначально на брус наносится необходимая разметка. Посредством циркуля отмечаем диаметр, но лучше брать с запасом в 2-3 мм, чтобы при дальнейшей работе, когда придется склеивать части, размер не оказался меньше. Наносим клей на подготовленные элементы. Плотно прижимаем и оставляем на 20 минут. Следующий шаг – создаем металлическую шайбу. Лучше всего выбрать размер достаточный для гайки, чтобы она сидела плотно и не проваливалась. Последовательно привариваем ее сначала сверху, потом снизу. Устанавливаем на шпиндель, а также выбираем пазы и отверстия
Тут важно правильно определиться с конечной задачей. В противном случае грамотно закрепить деталь не получится. Учтите, что для установки различных устройств по типу токарных тисков необходимо оставить некоторое место на общей поверхности
А значит, заранее нужно выбрать подходящий размер плоскости. Последний этап – нанесение защитных слоев. Тут выбор очевиден в пользу краски. Она не позволит появляться на внешней стороне ржавчине. Кроме того, если вы отметили неровности при обработке, их вполне допускается просто спилить
Учтите, что для установки различных устройств по типу токарных тисков необходимо оставить некоторое место на общей поверхности. А значит, заранее нужно выбрать подходящий размер плоскости. Последний этап – нанесение защитных слоев. Тут выбор очевиден в пользу краски. Она не позволит появляться на внешней стороне ржавчине. Кроме того, если вы отметили неровности при обработке, их вполне допускается просто спилить.
Мы постарались максимально полно рассказать, что такое план шайба, для чего она нужна, как используются ее различные вариации. Большую часть видов можно приобрести можно в самых удобных наборах. Необязательно сразу брать большую партию, если в этом нет нужды. Широко распространены наборы, в которых есть только один основной диск и дополнительные компоненты для него.
Что это за узел, для чего он нужен?
Токарный патрон — это устройство, предназначенное для установки заготовки на токарных, специальных, универсальных станках. Сам патрон жестко соединяется со шпинделем и передает детали крутящий момент.
Для изготовления поверхностей правильной круглой формы, деталь должна быть выставлена точно в оси вращения шпинделя и не иметь биения. Удобнее всего крепить круглые заготовки, шестигранники, в самоцентрирующийся патрон. Наилучшим вариантом такого патрона является трехкулачковый. Сжимаемая с трех сторон, заготовка сама принимает нужное положение.
В массовом и мелкосерийном производстве при изготовлении мелких и средних деталей типа вал, используют патрон с диаметром корпуса 160 мм. Установленная внутри спираль Архимеда преобразует слабое мускульное усилие при закручивании ключом шестерни, в большую силу, прижимающую кулачки к детали. В результате вручную заготовка прочно крепится в патроне и выдерживает нагрузки при обработке.
Важно!
Трехкулачковый патрон позволяет быстро устанавливать и снимать детали, повышая производительность рабочего и оборудования.
Фланцы промежуточные к самоцентрирующим патронам
Перед применением токарный патрон необходимо установить и закрепить на переднем конце шпинделя, но учитывая разницу конструкции и размеров посадочных мест токарных патронов и шпинделей не всегда можно закрепить патрон непосредственно на переднем конце шпинделя, например:
- Если патрон имеет центрирующий поясок (уступ), то для его установки на шпиндель обязательно требуется промежуточный (переходной) фланец, независимо от типа конца шпинделя
- Если патрон имеет центрирующий конус, но размер конуса не совпадает с размером центрирующего конуса конца шпинделя, также требуется промежуточный (переходной) фланец
- Если конец шпинделя заканчивается резьбой, то для установки на него любого патрона обязательно требуется промежуточный (переходной) фланец
ГОСТ 3889-80 (DIN 6350) Фланцы промежуточные к самоцентрирующим патронам
Настоящий стандарт распространяется на промежуточные фланцы, предназначенные для установки на концы шпинделей металлорежущих станков самоцентрирующих патронов общего назначения.
Промежуточные фланцы (их называют еще План-шайбы) необходим для центрирования и крепления патронов с центрирующим пояском (ГОСТ 2675 тип 1) на любой из 4-х типов концов шпинделей токарных станков.
ГОСТ 3889-80 Фланцы должны изготавливаться исполнений:
- Исполнение 1 – устанавливаемое на резьбовые концы шпинделей по ГОСТ 16868;
- Исполнение 2 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12593 под поворотную шайбу;
- Исполнение 3 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 1;
- Исполнение 4 – устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 3.

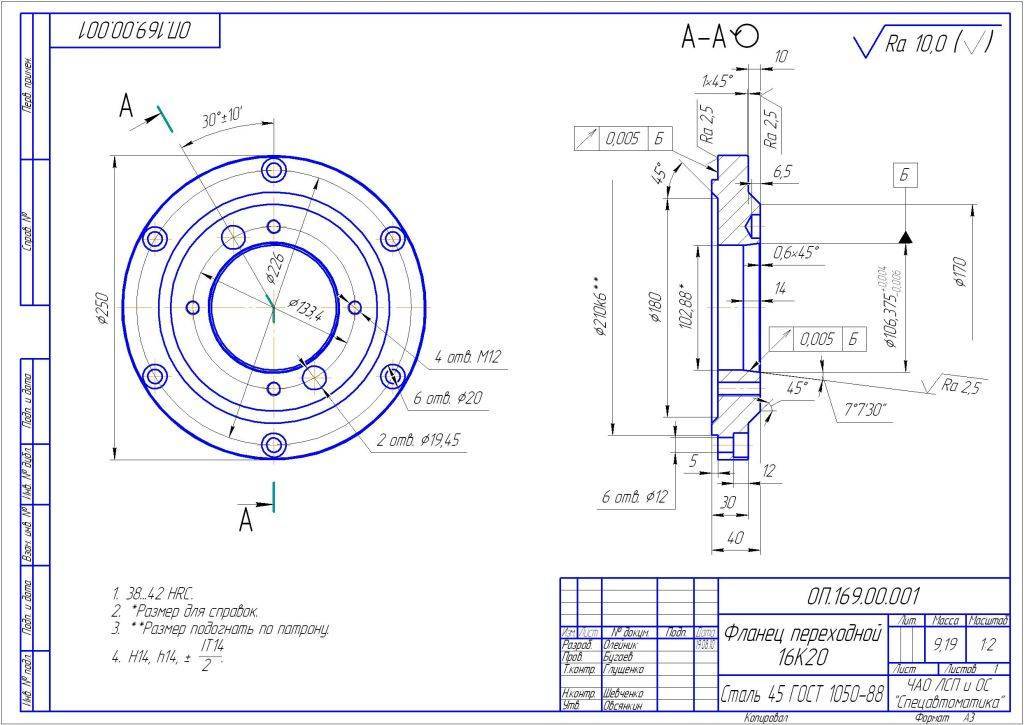

ГОСТ 3889 Исполнение 1. Фланцы промежуточные на резьбовые концы шпинделей
ГОСТ 3889 Фланцы промежуточные на резьбовые концы шпинделей
Для того, чтобы на переднем конце шпинделя закрепить токарный патрон, необходимо изготовить или приобрести промежуточный (переходной) фланец, который еще называют планшайбой.
Со стороны шпинделя промежуточный фланец должен навинчиваться на резьбу шпинделя d и очень точно надвигаться на центрирующий поясок – цилиндр диаметром Ø d1 и длиной l мм.
Со стороны токарного патрона промежуточный фланец должен иметь центрирующий поясок – ступеньку D4 для точной установки и центрирования токарного патрона на промежуточном фланце, а также иметь сквозные отверстия для крепления патрона. Очевидно, что для каждого типоразмера токарного патрона должен быть свой промежуточной фланец.
Допускается устанавливать на промежуточном фланце исполнения 1 запорное устройство против самоотвинчивания.
Процесс установки токарного патрона состоит из следующих этапов:
- Промежуточный фланец навинчивается на резьбу шпинделя до упора. Отверстие во фланце должно плотно садиться на поясок шпинделя
- Закручиваются винты запорного устройства против самоотвинчивания
- Проверяется биение центрирующего пояска на фланце (D1) и опорной торцевой поверхности со стороны патрона
- На центрирующий поясок (D1) устанавливается патрон и крепится болтами
- Проверяется радиальное и торцевое биение патрона

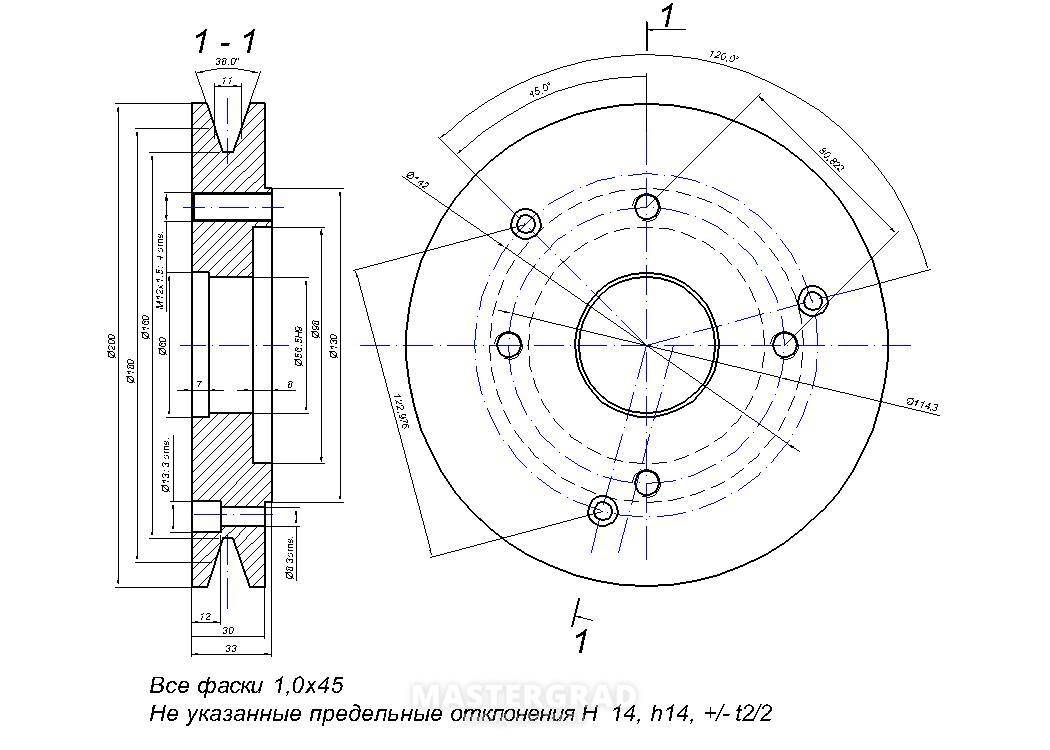

Пример: фланец промежуточный к токарному станку ТВ-4
Фланец промежуточный к токарному станку ТВ-4
Пример условного обозначения фланца исполнения 1, диаметром 100 мм:
Фланец 7081-0592 ГОСТ 3889-80
Пример условного обозначения фланца исполнения 1, диаметром 125 мм:
Фланец 7081-0593 ГОСТ 3889-80
Фланец промежуточный к токарному станку с резьбовым концом шпинделя
ГОСТ 3889-80 Фланцы промежуточные под поворотную шайбу
ГОСТ 3889-80 Фланцы промежуточные к концам шпинделей типа А. Исполнение 1
Общее описание и конструкция
Типовая конструкция планшайбы одинакова для станков по металлу и по дереву. В общем случае она представляет собой диск, на котором выполнены узлы крепления заготовок. Материалом для изготовления служат чугун либо сталь. Реже используются другие материалы.
Крепление оснастки к шпинделю производится посредством резьбовых отверстий или конусных ступиц. Их параметры подбираются под конкретные габариты выходного конца вала. Если приспособление оснащено цилиндрической ступицей, оно зажимается непосредственно в патроне станка.
Закрепление заготовки выполняется с использованием прижимов, костылей, прихватов или иных зажимных устройств. Часто для этой цели используется установка токарного патрона. На планшайбу он может быть смонтирован по оси вращения, либо со смещением.
При использовании планшайб, повышенное внимание уделяется технике безопасности производства работ. Большие габариты, нестандартные крепления, нецилиндрическая форма обрабатываемых поверхностей представляют повышенную опасность для токаря и окружающих. Перед началом работ следует закрепить все конструктивные элементы оснастки и произвести балансировку, во избежание разрушения конструкции и разлета отдельных узлов
Перед началом работ следует закрепить все конструктивные элементы оснастки и произвести балансировку, во избежание разрушения конструкции и разлета отдельных узлов.
Планшайба для токарного станка
Ни для кого не является секретом, что перед каким бы то ни было видом обработки на токарном станке заготовку необходимо надёжно закрепить, дабы производимая над ней операция протекала без каких-то неприятностей. Способов крепления существует несколько: можно, например, простую деталь установить в классический четырёхкулачковый патрон, а можно воспользоваться планшайбой.
Вообще, планшайба представляет собой диск (чаще всего, чугунный, но встречаются варианты, выполненные из стали), который имеет в своём центре отверстие, ступицу (диаметр её может разниться), предназначенную для насадки на шпиндель токарного станка.
Как уже было сказано выше, используется данная деталь в том случае, когда необходимо закрепить деталь не простой конструкции, но неправильной формы, либо же очень большого размера. Для этой операции планшайба может быть снабжена четырьмя или же шестью (опционально) канавками в виде буквы «Т» (канавками Т-образного профиля), плюс, несколькими сквозными отверстиями.
Непосредственно процедура закрепления осуществляется с помощью нескольких планок или болтов, что располагаются обычно диаметрально противоположно. Вместо болтов могут применяться и другие детали, например, упорные стойки (или так называемые «уголки»), прихваты и накладки.
Основным недостатком всех видов планшайб считается трудоёмкость их установки, что объясняется необходимостью их центрирования (если деталь не является откалиброванной должным образом, это может спровоцировать порчу шпинделя).
Предпосылки использования планшайб
При выполнении точения деревянных изделий часто возникают ситуации, когда токарь обязан произвести ювелирную обработку граней, точность таких манипуляций на стандартном агрегате выполнить невозможно. Особенно если деталь имеет большие габариты и неровные углы. Фиксация заготовки на планшайбе осуществляется с помощью крючков.
Болванка, используемая для вытачивания чаши, должна быть закреплена тщательнейшим образом, в противном случае деталь сорвется с места фиксации и работа будет испорчена.
Универсальные держатели, специальные патроны могут обеспечить надежный способ крепления деревянных заготовок, особенно если выполнен станок своими руками. Но наиболее безопасной у всех токарей высшей квалификации считается самодельная планшайба, изготовленная мастером для личного пользования. Стоит изделие значительно дешевле покупных, а по надежности, долговечности, качеству намного их превосходит.
Габариты самого агрегата небольшие, он способен поместиться в небольшом цеху или гараже частного дома. Принудительной вентиляции предусматривать в помещении, где будет происходить эксплуатация оборудования, не требуется. Многие мастера устанавливают станок между двух окон, это позволяет усилить естественную вентиляцию.
Улучшение технических параметров
Тюнинг для увеличения мощности.
Конструкция двигателя мотоцикла позволяет проводить тюнинг по увеличению его мощности. Одним из вариантов является перепресовка коленвала двигателя и смена опорных подшипников. Обычно в качестве новых подшипников устанавливались подшипники вторичного вала от мотоцикла Ява. Данная реставрация позволяла достичь увеличения мощности двигателя ИЖ Планета — 5 на 10 15%.
Следующим вариантом добавления мощности была работа по увеличению объема цилиндра. С этой целью срезалась его верхняя часть и растачивалась гильза до 76 мм. Затем устанавливался соответствующий поршень, обычно использовался поршень от мотоцикла Планета Спорт.
Увеличение скорости мотоцикла.
После этой операции увеличивалась скорость мотоцикла по некоторым данным до 160 км в час. Поэтому работы по увеличению объема двигателя выполняли владельцы, которые планировали эксплуатировать свое транспортное средство в основном на скоростных магистралях.
Наиболее сложным вариантом технического тюнинга по добавлению мощности ИЖ Планета — 5 является установка наддува. С этой целью происходит монтаж выпускного клапана устройство которого соответствовало аналогам на спортивных вариантах.
Затем устанавливается выпускной резонатор, обладающий резко направленными параметрами. Его задача создать волновой подпор топливной смеси. Следующим монтируется золотниковый клапан для получения несимметричные фазы работы мотора, что позволяет избегать прямого выброса отработанной смеси.
Выполнение наддува на двигателе пятой Планеты процесс достаточно сложный и поэтому не получил широкого распространения.
Улучшение сцепления.
При увеличении мощности мотора необходимо проводить работу по улучшению сцепления.В стандартных условиях серийное сцепление работает уверенно.
Использование планшайб на универсальных токарных станках

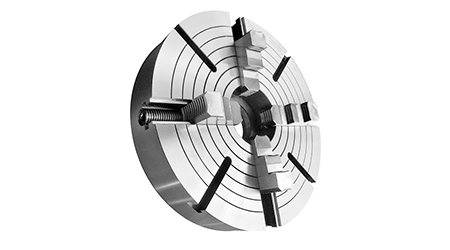

В обычных кулачковых патронах можно размещать обрабатываемые заготовки различной формы, симметричной относительно оси. Различное количество кулачков и многовариантность конструкции обеспечивают универсальность патронов. Однако существуют детали, размещение которых неудобно в патронах. К ним относятся детали, несимметричные относительно оси: рычаги, корпуса, шатуны и т. д. Для них используются специальные приспособления, в том числе и планшайбы.
вид сзади (крепление к шпинделю cam lock)
Планшайба для универсальных токарных станков имеет вид стального или чугунного диска с фланцем для фиксации на шпиндель. На передней стороне находится базовая поверхность для крепления заготовки или оснастки, канавки служат для предварительной выверки заготовки. Также имеется несколько радиальных пазов, для осуществления фиксации заготовки во время обработки. Сзади могут располагаться ребра жесткости. Планшайба базовой поверхностью садится на коническую или цилиндричекую посадку шпинделя, фиксация производится в зависимости от типа торца шпинделя. При использовании планшайбы производителем обговаривается максимально допустимая скорость вращения планшайбы.
Выделяют такие виды планшайб:
- гладкие,
- с резьбовыми отверстиями,
- с радиальными пазами,
- с круговыми пазами.
- поводковые.
Установка деталей на планшайбе универсальных токарных станков
Крепление деталей на планшайбе производится при помощи планок и болтов. Используемые болты могут быть прижимаемыми или вкрученными в кулачки для перемещения и закрепления в пазах.
Осесимметричные детали закрепляются прихватами или центральным зажимом. Крепление несимметричных деталей относительно оси значительно сложнее. Для этого применяются низкие подкладки или более высокие упорные стойки, которые позволяют поднять планки над планшайбой. Высота стоек должна быть такой же, как и высота стенок детали. Зажимные болты, прижимающие планки, располагаются как можно ближе к детали. Планки должны быть параллельны планшайбе, иначе деталь может выскочить при вращении. Правильность установки заготовки на планшайбе проверяется рейсмусом. Проверка расположения первой заготовки из партии осуществляется так же, как и в четырехкулачковом патроне.
Детали, обрабатываемые на планшайбе, часто имеют центр тяжести, смещенный относительно центральной оси станка. Поэтому на планшайбе размещается противовес необходимой рассчитанной под конкретную деталь массы, который возвращает центр тяжести на центральную ось. Без противовеса будет происходить биение шпинделя, на станке будут происходить вибрации, уменьшающие срок жизни режущего инструмента и подшипников шпиндельной бабки.

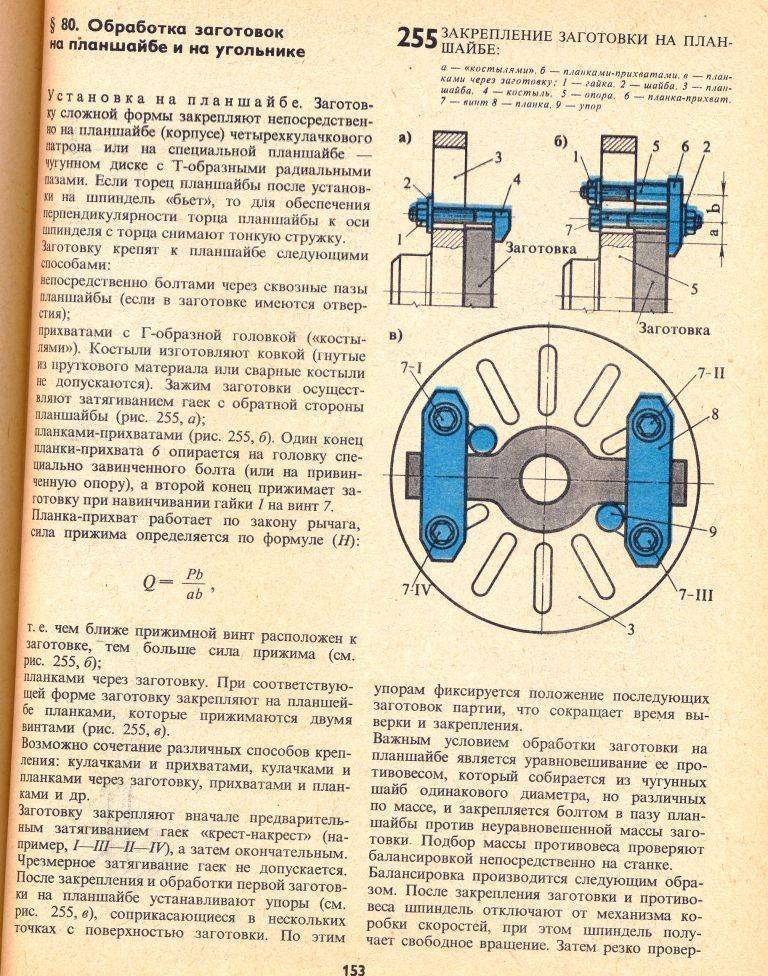

Рис. Крепление детали на планшайбе с использованием противовеса: 1 – планшайба; 2 – угольник; 3 – обрабатываемая деталь; 4 – противовес
Балансировка производится ручным поворотом планшайбы. Если она не меняет своего положения после остановки, то вес и положение противовеса выбрано правильно.
Рассмотреть крепление детали можно на примере шатуна — вытянутой детали, представляющей собой две втулки разного диаметра, соединенные перемычкой. Деталь устанавливается в планшайбу для обработки внутренней поверхности большего отверстия. Для крепления используются две планки с подкладками и угольник. Планки зажимаются болтами, вставленными в отверстия планшайбы. Центрирование осуществляется угольниками, установленными в Т-образных пазах. На планшайбе с противоположной стороны от шатуна размещается противовес.
Таким образом, планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет. Однако установка и центровка детали требует большего времени, чем для кулачковых патронов.
Планшайба токарно-карусельных станков
Планшайбы, используемые на токарно-винторезных и токарно-карусельных станках, значительно отличается. Если на токарно-винторезных станках планшайбы используются как вспомогательное крепление для сложных заготовок, то на токарно-карусельных установках планшайба является основным способом крепежа и выступает необходимым элементом станка. На токарно-карусельных станках планшайба выполняет функции горизонтального вращающегося стола.
Трехкулачковые патроны
Трехкулачковый патрон получил наибольшее распространение
Причина высокой популярности — быстрота крепления деталей, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто
В отличие от патронов клинореечного типа, этот патрон не требует времени на переналадку, когда устанавливается заготовка другого размера. Центрирование патрона может выполняться цилиндрическим пояском или конусом.
Патрон представляет массивную планшайбу, в которой прорезаны радиальные пазы. В них перемещаются три кулачка, приводимые в действие конической зубчатой передачей, которая смонтирована внутри планшайбы. Одно из колец снабжено торцевой резьбой, называемой спиралью Архимеда, при помощи которой его можно вращать ключом. При вращении этой спирали происходит одновременное перемещение всех кулачков.
Виды и назначение шайб
Это не универсальное приспособление. Отсюда и большое количество разновидностей, каждая из которых применяется для крепления разных по форме паковок. В некоторых случаях используется сразу несколько видов.
Диск с Т-образными пазами
Из названия становится понятным, что на устройстве вырезаны пазы в виде буквы «Т». Точно такие же присутствует на столах фрезерных станков. На разных устройствах пазы располагаются с разной частотой, отсюда и разнообразие их количества.
Именно в эти пазы вставляются гайки крепления, чтобы они не мешали соприкосновению заготовки и планшайбы. Место болтового крепления могут быть использованы специальные упоры. Они также располагаются в пазах.
Со сквозными пазами
Здесь также присутствуют пазы. Но они сквозные. Поэтому крепление детали производится резьбовыми прихватами. Нередко обрабатываемую деталь просто прикручивают винтами или болтами с обратной стороны диска.
Используются два вида конфигурации пазов:
- радиальный;
- по окружности.
В такую планшайбу можно устанавливать и другие токарные приспособления.
С отверстиями
В конструкции этой разновидности сделаны сквозные отверстия в соответствия с размерами заготовки. Посередине диска также есть отверстие большого размера. Оно имеет резьбу, с помощью которого шайба крепится на вал.
Что касается крепления обрабатываемой детали, то соединение ее с приспособлением производится винтами или резьбовыми прихватами. Если для обработки предоставляется дерево, то в качестве крепежей используются обычные саморезы.
Поводковые
Эта разновидность планшайбы для токарного станка служит для передачи вращения на обрабатываемые детали, которые имеют внутреннюю полость. Именно в нее и вставляется ступица, которая является частью шайбы.
Для крепления приспособления и заготовки используется дополнительный элемент – хомут. Он соединяет между собой две позиции, передавая вращение.
Существует еще одна разновидность, в которой вместо ступицы на плоскости диска делаются прорези по окружности. В них и вставляют обрабатываемую паковку.
С наличием угольника
Этот вариант устройства используется в том случае, если необходимо провести обработку деталей с малой жесткостью. Для этого заготовку устанавливают на специальную основу, которая собой представляет угольник. Последний одной стороной крепится к планшайбе, другой к паковке. То есть он выполняет функции промежуточного приспособления.
Внимание! Крепить угольник к шайбе надо в нескольких точках. Чем больше площадь соприкосновения, тем надежнее соединение
Универсальные и специальные
Универсальные – это изделия, которые в своей конструкции имеют несколько разных дополнительных приспособлений. К примеру, кулачки, угольники, центра и прочие. То есть с их помощью можно обрабатывать разные по размерам и форме заготовки, не снимая устройство с токарного станка.
Но универсальность у этих моделей неполная, потому что невозможно учесть все конструктивные особенности обрабатываемого изделия. И такие устройства не могут обеспечить надежность крепления. В таких случаях изготавливают специальные планшайбы. Для этого создают чертеж для каждой разновидности отдельно, где учитывают форму, размеры и другие особенности заготовки. При этом сама шайба может отличаться от остальных высокой сложностью конфигурации и конструкции.
Иногда в массовом производстве используют специальные модели. Но они устанавливаются единожды, и их не снимают, пока не устареют или не произойдет полный износ инструмента.
Необходимо отметить, что изготовить планшайбу для токарного станка своими руками – не проблема. Особенно, если это несложная конструкция. Для этого подойдет стальной диск, вырезанный из листа. В нем надо будет только просверлить отверстия в требуемом месте и в необходимом количестве.
План шайбы идут в комплекте к токарным станкам. Но в продаже всегда можно приобрести дополнительный комплект, где есть основные разновидности. Или можно купить каждую модель по отдельности.
Для чего нужна планшайба на токарном станке: назначение
Когда предстоит работать с металлическими изделиями, то в первую очередь требуется надежно закрепить заготовку, чтобы не повредить поверхность, а также не искалечить себя. Каждое оборудование имеет свои фиксирующие устройства, но они имеют значительные ограничения по использованию. Токари на стандартной оснастке могут обрабатывать только определенные болванки, имеющие небольшой размер в диаметре и обычную форму. А вот если ее по какой-либо причине нельзя поместить в патрон, то крепление производится за счет специальной шайбы. Обычно это требуется, когда заготовка:
- Плоская.
- Имеет неправильную сложную конфигурацию или множественные дефекты.
- Слишком большая.
- Сочетается с патроном нестандартной формы.
Кроме классического точения, с помощью планшайбы очень удобно проводить операции:
- Со смещением шпинделя от основной оси.
- Когда есть возможность механического повреждения обрабатываемой поверхности кулачками патрона.
При монтаже данного оборудования необходимо учитывать, что центрирование может быть нарушено. Поэтому в обязательном порядке требуется выверить ось вращения заготовки относительно шпинделей станка.
Есть еще один вариант использования, но он встречается крайне редко. Когда на планшайбу крепится не обрабатываемое изделие, а инструменты. Они также имеют нестандартную форму или непривычные размеры. Однако наиболее часто данный крепежный элемент привлекается в работу в качестве патрона.
