Настройка прибора
Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.
После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.
Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).
Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.
Способ №1
Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:
- брусок деревянный 8х3х2 см;
- батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
- модуль лазерный на 3-5 В с красным лучом;
- 2 батарейки CR2032 с пластиковым держателем с клеммами;
- половинку круглого зеркальца;
- небольшой двигатель постоянного тока (5-12В);
- паяльник и припой;
- медную проволоку;
- ножовку по металлу;
- пистолет для термоклея со стержнем;
- линейку;
- маркер;
- изоленту.
Порядок действий
Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.
Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.
Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.
Важно! Лазерный модуль с держателем батарейки наклеивают последним, причем действуют как можно аккуратнее, ведь от ровности будет зависеть точность линий луча на разных поверхностях. После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат
Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат
После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.
При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.
Делаем лазерный нивелир
Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.
Итак, делаем нивелир в домашних условиях. Что потребуется:
небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.
Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.
- в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
- четыре небольших гвоздика и достаточно плотная проволока;
- стеклянная миска с водой или маслом.
Последовательность действий по конструированию заключается в следующем:
- На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
- Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
- В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.
На улице, особенно в ветреную погоду, рекомендуется использовать более плотную и тяжелую жидкость, не позволяющую «гнать волну»: машинное масло, «отработку» и т.д.
Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.
Принцип работы
Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.
Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.
Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.
Что будем делать?
Юстировка нивелира
Когда вы сделали самодельный уровень, его нужно предварительно настроить перед работой. Со вторым вариантом проблем не будет, а вот при использовании уровня на колышке с пузырьковым уравнителем придется предварительно провести юстировку.
Как это делается?
Капро уровень подвесной
Вкрутите в подставку шуруп так, чтобы шляпка совпала с линией выхода лазерного луча. Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку. На нее после устанавливают еще один нивелир.
С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром
Теперь можно использовать по назначению точно настроенный уровень
Теперь можно использовать по назначению точно настроенный уровень.
Применяя механизмы, которые можно сделать своими руками, необходимо соблюдать максимальную осторожность. Никогда не направляйте лазерный луч в глаза
Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз
Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.
Размечая горизонт при помощи лазерных уровней, а тем более приборами самостоятельного изготовления, нужно быть предельно аккуратным и при нахождении точки выставлять ее в строго вертикальном положении. А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.
Где отремонтировать лазерный нивелир
Разобравшись в вопросе, можно ли починить нивелир самостоятельно, можно сделать вывод, что если не получается восстановить работоспособность инструмента, то не надо спешить покупать новый. Вышедший из строя лазерный уровень можно восстановить, обратившись для этого в специализированные центры. Такие центры находятся не только в больших городах России, но и более мелких. Специализированные центры по ремонту лазерных нивелиров имеются в таких городах России:
- Москва
- Екатеринбург
- Новосибирск
- Ростов
- Нижний Новгород
- Уфа
- Самара
- Краснодар
- Челябинск
- Сокол
- Воронеж
- Иркутск
- Красноярск
В каком большом городе бы вы не проживали, чтобы починить лазерный уровень, необходимо для начала попытаться найти поломку самостоятельно, а уже после искать адреса сервисных центров. В этих центрах выполняется не только ремонт, но еще также настройка и поверка измерительного прибора. О том, сколько стоит ремонт в сервисном центре, зависит от многих факторов:
- Место расположения — удаленность населенного пункта от города говорит о необходимости затрат на пересылку деталей и комплектующих, что является дополнительным расходом
- Модель лазерного уровня — ремонт дешевых моделей обходится соответственно недорого, а вот для починки нивелиров таких марок, как Bosch, DeWalt, Hitachi и другие, понадобятся соответствующие комплектующие
- Вид неисправности — если это мелкая поломка, то и стоимость такого ремонта будет незначительной
Чтобы не быть обманутыми, следует выбирать только специализированные сервисные центры и мастерские. Узнать о таких не трудно, так как в интернете имеется множество отзывов о тех или других мастерских. Если вам известны адреса хороших мастерских по ремонту нивелиров в России, Украине и Белоруссии, то можете делиться адресами прямо на сайте.
Юстировка лазерного нивелира
Принцип работы лазерного нивелира понятен. Однако, к непосредственному черчению линий-горизонталей, можно переходить только после юстировки (проверки) инструмента. Это мероприятие должно проводиться каждый раз после установки подставки с уровнем на новое место и до начала работы. Юстировку можно сделать так:
1. В доску-подставку вкручиваем шуруп (l=100-120 мм) таким образом, чтобы его шляпка совпадала с линией лазера. Наводим уровень с лазером на стену и включаем луч. В полученной на стене точке делаем отметку и вкручиваем туда еще один шуруп.
2. Между шурупами укладываем тонкую рейку, например, металлический профиль для гипсокартона. Ставим на него самодельный нивелир и пытаемся выставить пузырек уровня по горизонтали (по центру окошка). Для этого поднимаем или опускаем тот конец профиля, который находится ближе к стене. Как только пузырек уровня укажет горизонтальное положение, на стене по новому положению профиля делаем новую отметку. Теперь, если соединить шляпку шурупа, вкрученного в деревянную подставку, с новой точкой на стене, у нас получится идеально горизонтальная линия.
3. Устанавливаем самодельный лазерный уровень на подставку. Для того, чтобы прибор работал правильно, нам необходимо совместить точку, проецируемую лучом, с новой точкой, которую мы получили с помощью профиля. Для этого мы регулируем положение лазерной указки хомутами крепления. Как только луч укажет на полученную ранее отметку, можно начинать работать – уровень установлен правильно.

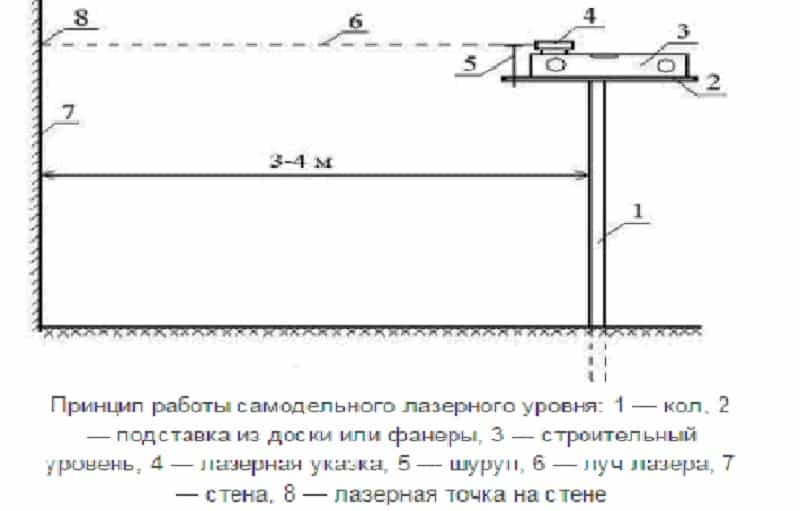

Юстировка самодельного нивелира: 1 – кол, 2 – подставка, 3 – строительный уровень, 4 – резина, 5 – шуруп, 7 – стена, 8 – точка на стене
Такой самодельный лазерный уровень по внешнему виду и удобству, безусловно, уступает аналогу промышленного изготовления. А с другой стороны, и цена ему – сущие копейки. Кроме того, самое главное: при аккуратной сборке всех деталей, полученные линии будут так же точно совпадать с горизонталью, как и при использовании современного дорогостоящего нивелира.
Сделать нивелир своими руками достаточно просто, а использовать лазерное устройство будет еще проще. Практичные лазерные уровни достаточно установить на пол или закрепить на стене и включить. Необходимый уровень будет отбит в считаные секунды.
Подобное устройство — удовольствие не из дешевых. Если оно необходимо для использования в профессиональных целях, то такие крупные траты оправдывают себя. Однако если уровень нужен для единоразового проведения ремонта в квартире, то можно поступить более рационально и изготовить его самостоятельно. Детали, которые для этого потребуются, обойдутся значительно дешевле и приобрести их можно во многих магазинах.
Простейший уровень из лазерной указки
крепление указки
- указка лазерного типа;
- деревянный брус размерами 25 на 25 мм и полуметровой длины;
- строительный шнур;
- обычная электрическая дрель;
- опора в виде палки для готового лазерного уровня.
Для сборки лазерного уровня своими руками нужно выполнить определённую последовательность несложных действий.
- В заранее подготовленном бруске с обоих краёв просверливаются параллельные по отношению друг к другу отверстия. Одно из них предназначено для монтажа лазерной указки, а другое для строительного шнура.
- После того как лазерный излучатель будет закреплён на своём месте, выполняют крепление верёвки, которая предназначена для подвешивания прибора над уровнем напольной поверхности. Отверстие высверливается с противоположного конца бруса таким образом, чтобы шнур мог свободно проходить сквозь него.
- В подготовленное отверстие пропускается верёвка, которая привязывается к бруску и плотно затягивается.
- Опорой, может быть, любая удобная палка, в том числе и воткнутая в землю лопата.
Главное, чтобы используемая опора была надёжно и неподвижно зафиксирована. Если данным правилом пренебречь, то правильно выставить уровень не удастся.
Лазерный уровень
Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.
Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.
Виды приборов
Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.
- Напольный
- Настенный
- На подставке
Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность
Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать
Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.
Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку
Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала
В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.
Преимущества применения лазерного уровня
Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.
Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:
- обеспечивает требуемую дальность луча, до 10 м;
- увеличивает скорость измерений;
- гарантирует допустимую минимальную погрешность.
Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.
Использование емкости с водой
Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.
- Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
- Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
- Емкость устанавливают на необходимой высоте.
- В баке помещают пенопласт с указкой.
- Переводят ее во включенное положение.
- Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.
Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.
Лазерный уровень является очень важным инструментом для различных как строительных, так и ремонтных работ в помещении. Используя лазерный уровень можно с легкостью проецировать на рабочую поверхность точки пересечения горизонтальных и вертикальных направлений, создавая точный угол в 90 градусов. Также лазерный уровень облегчает выполнение таких работ по строительству как:
Пошаговая инструкция по изготовлению лазерного уровня
Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой. Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски
Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов. На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира
Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны. К пузырьковому нивелиру необходимо закрепить лазерную указку. Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира
Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.
Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.
Как использовать лазерный нивелир
Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.
Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.
Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .
Еще одно видео руководство
Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.
Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.
Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.
Инструкция: как сделать своими руками штатив для лазерного уровня
Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.
Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла
Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.
Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:
- Подготовить небольшую миску или ведро с водой;
- Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
- Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.
Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.
Основные достоинства самодельного инструмента
Естественно, ожидать от лазерного уровня, собранного своими руками, выполнения сверхточных и сложных операций по разметке не стоит. Но для использования в быту такое устройство вполне подойдёт и даже во многом превзойдёт по качеству заводской водяной уровень. Плюс ко всему, оно сможет обеспечить следующие функции:
- достаточно большая длина луча;
- минимальный уровень погрешности при сравнительной простоте использования;
- увеличение скорости проведения разметки.
Но главным достоинством лазерного уровня считается способность прибора проецировать лучи по горизонтальной плоскости. Благодаря этому строитель, может, с точностью контролировать качество вертикального и горизонтального уровня как при разметке стеновых, так и напольных или потолочных поверхностей. Помимо строительства, уровень можно использовать при разметке приусадебного участка, фасадной отделке здания или возведении забора.
Поэтому, задумываясь о том, чтобы пополнить свою домашнюю мастерскую лазерным уровнем, не стоит стремглав бежать в магазин за покупкой дорогостоящего прибора. Проявив немного смекалки и сноровки, каждый желающий сможет собрать нивелир своими руками из подручных материалов. При этом максимальной денежной затратой будет покупка обычной лазерной указки.
Пошаговая инструкция: как сделать лазерную указку в домашних условиях
Изготовление лазерного уровня самостоятельным путем можно выполнять различными способами. К примеру, с магнитным крепежом, с наличием линейки, используя кресс – штатив или ремни.
А на этот механизм устанавливают ненужный диск и крепят на него лазерные указки, но крепление указок должно быть кресс на крест. Такой вариант уровня подходит идеально в тех случаях, если вам необходимо ровно повесить полку или картину, ну и тому подобное.
В том случае если у вас неожиданно появилась необходимость в быстрой разметке, но у вас нет под рукой лазерного уровня, то его можно сделать самостоятельно. Для таких целей существует пошаговая инструкция для изготовления уровня без штатива.
Для того чтоб сделать аналогичный уровень, который будет иметь очень легкую конструкцию, а его изготовление самое простое и имеет самовыравнивающий элемент, то вам необходимо выполнить некоторые действия.
А именно:
- Подготавливаем небольшую емкость с водой;
- Берем кусок пенопласта, но по форме треугольника и крепим его резинкой на лазерную указку;
- Устанавливаем эту емкость на нужную высоту и опускаем туда пенопласт с закрепленной указкой и включаем лазерную указку.
Через некоторое время вода успокоится и, перемещая указку вдоль стены можно ставить отметки. Отметки будут на одном уровне.
Итак, вы собрались сделать своими руками самодельный нивелир, просмотрели все соответствующие видео, узнали, в чем заключается устройство готового агрегата и как устроен самодельный и теперь перед вами лежит составленная схема.
Конечно, нельзя сказать, что самодельный вариант лучше, чем электронный покупной, но он вполне может заменить ватерпас из дерева. Такая линейка станет надежным помощником для пропила и если нужна юстировка, ну а на уроки географии это вообще идеальный вариант. С его помощью самому легко починить любую поверхность.
Как настроить лазерный нивелир
Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:
- Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
- Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
- Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.
После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.
Настройка лазерного уровня по горизонтали
Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:
- Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
- Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
- Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.
Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.
Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства
Настройка по вертикали
Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:
- В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
- Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
- Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
- После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.
Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление
Настройка лазерного уровня под наклоном
Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:
- Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
- Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
- По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.
При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.
Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции
Насколько реально отремонтировать лазерный уровень
Когда из строя выходит болгарка или дрель, то первым делом мастер спешит самостоятельно разобрать инструмент, и отремонтировать его. Мало кто задумывается над тем, чтобы сдавать такие уровни в специализированные сервисные центры. Как только ломается нивелир, то о самостоятельном ремонте мало кто задумывается. Связано это с тем, что прибор имеет сложную конструкцию (на первый взгляд). Если разобраться с устройством инструмента, то никаких проблем с ремонтом не возникает.
Большинство специалистов не советуют самостоятельно производить ремонт устройств. Однако нет ничего плохого в том, чтобы попытаться отыскать причину неисправности, и устранить ее. К тому же большинство поломок можно устранить даже без разборки инструмента.
- Разрядились батарейки или аккумулятор. Если не включается уровень, то первым делом следует убедиться, что исправны источники питания. Если это батарейки, то их надо заменить, а если аккумулятор, то поставить на зарядку
- Неисправность контактов или их окисление — если долго не пользоваться прибором, и при этом оставить в нем батарейки на долгое время, то они могут «потечь». В итоге пострадает конструкция прибора. Чтобы исключить такого рода поломки, надо при хранении извлекать батарейки из инструмента. Если это литий-ионные аккумуляторы, то их необходимо хранить исключительно в заряженном виде
- Выход из строя зарядного устройства — если нивелир работает от встроенного аккумулятора, то из строя может выйти зарядный блок. Узнать о такой поломке можно по отсутствию индикации заряда, когда включается вилка в розетку
- Не работает горизонтальная или вертикальная проекция — в этом случае необходимо разобрать корпус устройства, и произвести диагностику. Поломки в электросхеме могут определить только знающие и опытные специалисты. Кроме того, для проверки понадобится специализированное оборудование. Однако часто причиной неработоспособности проекций является отпаявшийся проводок. Имея паяльник, следует припаять проводок на место, чтобы в итоге вернуть работоспособность лазерного измерителя проекций
- Размытая или плохо видная лазерная проекция — в этом случае необходимо разобрать корпус, и проверить чистоту стекла. Стекло обычно засоряется, поэтому его необходимо очистить. Если причиной является не стекло, то надо менять светодиоды или проверять микросхему
- Не работают кнопки — если она заедает, залипает или вовсе не включается, то подлежит замене. Чтобы заменить кнопку, также нет необходимости везти прибор к специалисту. Следует разобрать его, диагностировать поломку, и по возможности устранить
- Неисправность указателя — причиной является нарушение целостности грузика. Чтобы устранить поломку, надо разобрать инструмент, и настроить указатель
Из сказанного выше, можно сказать, что отремонтировать нивелир можно своими руками, без помощи специалистов
Здесь главное аккуратность и осторожность. Если же после разборки не удается выявить причину поломки, тогда следует собрать уровень, и отвезти его в ремонт. Для этого имеются специализированные центры
Для этого имеются специализированные центры.
