Осцилляционные шпиндельные шлифовальные станки

Как сделать самодельный шлифстанок? Чертежи и руководства

Ленточно-шлифовальный станок широко используется не только на производстве, но и в быту для выполнения целого ряда операций по чистовой обработке различных поверхностей. В большинстве случаев при помощи такого оборудования осуществляется финишная отделка деталей из той или иной породы дерева. Однако, станок также подходит и для шлифовки изделий из черных и цветных металлов и пластика – достаточно заправить специальную абразивную ленту.

Среди основных задач, которые можно выполнить, используя ленточное шлифовальное оборудование, следует выделить следующие:

  • снижение степени шероховатости обрабатываемых поверхностей древесины или иного материала;
  • чистовая отделка с целью выравнивания детали;
  • подготовка гладкого основания под покраску или нанесение какого-либо покрытия.

Кроме того, такие станки часто используются в целях чистовой шлифовки посредством абразивной ленты труднодоступных внутренних и закругленных частей заготовки, а также для удаления различных дефектов на изделиях из металла или дерева: заусенцев, наплывов лака или грунтовки. Нередко применяют данные агрегаты и для заточки ножей, колунов, стамесок, режущих частей разных электроинструментов.

Очень удобно, что на таком оборудовании с помощью абразивной ленты можно производить обработку деталей практически любой формы: плоской, многоугольной или криволинейной. Также на данных станках выполняется шлифовка трубных и круглых заготовок различного диаметра.

В связи с широкой областью применения таких агрегатов у многих домашних мастеров нередко возникает желание сделать ленточно-шлифовальный станок своими руками. Объясняется это тем, что машины промышленного назначения очень громоздки и стоимость оборудования достаточно высока.

Если же средства позволяют, а агрегат со шлифовальной лентой планируется использовать очень часто, то можно обзавестись и заводским экземпляром. Стоит учесть, что при отсутствии соответствующих навыков сделать самому станок достаточно проблематично, даже имея перед собой все необходимые чертежи и схемы.

При приобретении промышленного оборудования нужно иметь ввиду сложность транспортировки и предусмотреть, чтобы в мастерской было достаточно места для его монтажа. Кроме того, обслуживать такой агрегат гораздо сложнее, чем собранный самостоятельно, сделать который при правильном подходе вполне возможно.

Рассмотрим, что собой представляет ленточное шлифовальное оборудование, а также приведем пошаговую инструкцию по изготовлению простейшего аппарата в домашних условиях.

Как следует из названия, рабочей частью ленточного станка шлифовальной группы служит лента, покрытая слоем абразивного вещества. Она представляет собой замкнутое кольцо, закрепленное между парой крутящихся роликов, из которых приводным является лишь один.

Крутящий момент на ведущий барабан передается посредством ременной передачи от электрического двигателя. Для различных режимов обработки предусмотрена ручная настройка скорости ленты. Шлифование может выполняться только в одной плоскости или под любым углом к заготовке в зависимости от типа оборудования.

Разные модели станков предназначены для обработки деталей тех или иных размеров. На агрегатах с малой длиной рабочего стола и, соответственно, абразивной ленты очень неудобно производить шлифование крупногабаритных предметов

Важно учесть этот фактор до того, как соберетесь сделать станок своими руками или приобрести готовый

Неотъемлемым элементом любого ленточно-шлифовального станка является вытяжка. С ее помощью осуществляется отвод от рабочего пространства огромного количества пыли, образующейся в процессе шлифовки детали лентой. При обработке древесины выделяется множество мельчайших опил, которые попадают как в дыхательные пути, так и в глаза, что может вызвать раздражение.

Рабочий стол у разных типов агрегатов для шлифования может быть подвижным или стационарным. Абразивная лента в таких станках располагается исключительно в горизонтальной плоскости.

В конструкцию некоторого оборудования, позволяющего обрабатывать заготовки во всех плоскостях, рабочий стол не входит. В этих случаях лента может свободно поворачиваться в любом направлении.

https://youtube.com/watch?v=0YI7Q2Dot3E

Как склеить шлифовальную втулку на шлифовальный барабан

Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.

Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.

В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.

Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.

Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.

Видео процесса можно посмотреть тут:

Пошаговый мастер-класс с фото.

Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.

Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.

Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.

Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.

Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.

В процесс обрезиненная поверхность.

Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.

Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:

1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.

2. Снимаем защитную желтую оболочку.

3. Накатываем на мягкий пластик.

4. Обрезаем лишнее.

5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.

6. Все готово. Можно приступать к изготовлению шлифовальной втулки.

Для барабанов с прорезиненым шпинделем этап с наклеиванием мягкого пластика пропускаем.

1. Изготавливаем шлифовальную втулку.

Нам понадобится наждачная бумага для мокрого шлифования, канцелярский нож, супер клей, шлифовальная лента на метраж и шаблон.

В качестве шаблона используем магазинную втулку любой зернистости, но нужного нам диаметра барабана.

2. Берем шлифовальную ленту нужной нам зернистости, шаблон и отрываем полоски-заготовки.

Можно сделать на несколько втулок сразу, насколько позволяет ширина шлифовальной ленты.

3. Берем Шлифовальную бумагу для МОКРОГО шлифования!

Это важно, т.к такая бумага прочная и не пропустит клей на прорезиненную поверхность барабана, а значит, шлифовальную втулку будет легко сменить при необходимости

Подклеиваем к обратной стороне шкурки с помощью супер клея.

Обрезаем излишки, оставив полоску около 1 см.

4. Пробно, без клея наматываем шкурку на барабан, делаем контрольные карандашные метки.

5. Используем супер клей

Важно стараться наносить супер клей по центру подклеенной шкурки,быстро и аккуратно. Можно воспользоваться регулировкой на носике тюбика

Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана

Главное, чтобы клей не стекал на лицевую поверхность шкурки и не затекал на прорезиненную часть шлифовального барабана.

Наматываем с натягом, совмещая карандашные метки.

Удобство данного способа в том, что супер клей очень быстро застывает и, после наработки навыков,буквально через 20 минут у вас будет партия новых шлифовальных втулок.

Работать шкуркой нужной зернистости одно удовольствие!

Мастер-класс будет полезен мастерам, изготавливающим игрушки с криволинейными формами, например, радуги.

Спасибо, что прочитали!

Пожалуйста, поставьте лайк если информация была интересной и понравилась.

Делаем с диском или с лентой?

Чертеж гриндера.

По широте продуктовой линейки с шлифовальными станками могут поспорить разве что токарные станки. Гриндеров на рынке предлагается огромное количество – всех мастей и размеров.

Самый известный и примитивный в виде знаменитого наждака – пары кругов из шлифовального камня с прикрученным мотором. Продаются эти станки с самыми разнообразными схемами и принципами действия.

Но если вы планируете сделать самодельный шлифовальный станок самостоятельно, лучше остановиться и выбрать между двумя вариантами: дисковым или ленточным.

  • Дисковый гриндер шлифовальный слой из абразива наносится на диск, который во время включения вращается.
  • Ленточный станок, в котором абразив нанесен на ленту, намотанную на ролики.

Если же у вас впереди серьёзные шлифовальные работы по точной финишной доводке со сложными деталями, выбирайте ленту.

Нужно брать во внимание разницу между иском и лентой не только по их функциональных особенностях. Еще один важный фактор – мощность привода. Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт

Шлифуете деревянные зеготовки небольшого размера – вам хватит мощности в пределах 160 — 170 Вт.

Такую спокойно выдаст элементарный мотор от стиральной машины или даже от старой дрели.

Для ленточного гриндера старые бытовые моторы не подойдут никоим образом. Там понадобится движок с мощностью не менее 400 – 500 Вт, и не простой, а трехфазный с пусковыми и рабочими конденсаторами.

Для шлифовки массивных и габаритных деталей мощность будет нужна повыше: до 1200 Вт. Сразу заметим, что покупка конденсаторов к станку обойдется вам ненамного дешевле самого мотора.

Устройства с опорами скольжения

С опорами скольжения сделать станок довольно просто. В данном случае направляющие можно устанавливать в горизонтальном положении. Рабочая платформа у этих конфигураций в основном делается небольшой ширины. Непосредственно опоры у станков обязаны находиться на краю верхней балки. Однако в первую очередь следует сделать раму для инструмента. Для этого подбираются металлические профили. Также можно вполне успешно использовать трубы. Верхняя балка крепится к раме.

Электродвигатели используются с мощностью около 7 кВт и частотностью на уровне 50 Гц. Для регулировки положения шкифа применяются уголки. Направляющие у модели должны фиксироваться на пластине. Для свободного вращения опор используются подшипники шарикового типа. Механизм положения ленты фиксируется возле электродвигателя. Если рассматривать классическую модель, то ведущий вал устанавливается под направляющими. Таким образом, достигается максимальное вращение шпинделя. Для защиты оператора во время работы применяются ограждения. Также можно устанавливать подручник на краю рабочей платформы.

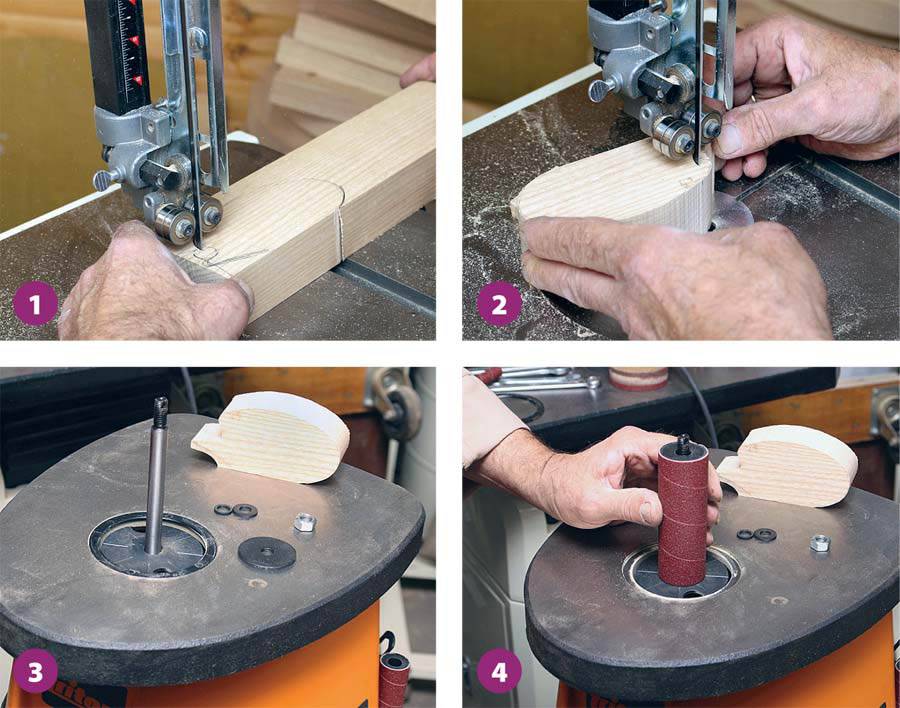

Функциональные особенности шпиндельного шлифовального станка

Во время торцевой обработки деревянных заготовок особые требования предъявляются к качеству шлифовки. Сделать их ручным методом проблематично и зачастую это приводит к появлению дефектов. Для этих целей лучше всего применять шпиндельный шлифовальный станок, сделанный своими руками.

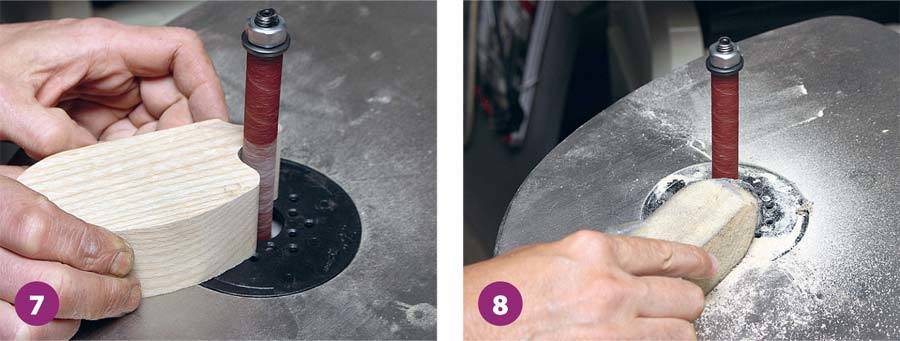

В отличие от других видов деревообрабатывающего оборудования, эта установка имеет большие размеры. Это обусловлено спецификой ее конструкции. Она состоит из силового агрегата, шпинделя и опорной рамы. На последнюю монтируются вышеописанные компоненты. Шпиндель располагается вертикально, на его поверхности крепится наждачная бумага. Для поточного производства применяется осцилляционный шлифовальный станок. Разница заключается в дополнительном движении шпинделя по вертикальной оси. Это обеспечивает максимальное качество обработки.

При изготовлении подобного оборудования своими руками наличие осцилляционного шпинделя не предусматривают. Это обусловлено возможными проблемами и трудоемкостью работы.

Основные характеристики шпиндельного шлифовального станка, которые можно сделать своими руками:

  • параметры электродвигателя. Оптимальная мощность составляет от 0,6 до 2 кВт. Скорость вращения — 2000 об/мин;
  • диаметр шпинделя. Рекомендуется сделать несколько съемных моделей, устанавливаемых на вал двигателя. Диаметр может варьироваться от 20 до 180 мм. Чем больше этот показатель, тем быстрее будет проходить обработка;
  • масса рабочего стола. Во время эксплуатации шифровального станка, сделанного своими руками, неизбежно появятся вибрации. Для их устранения рекомендуется увеличить массу рабочего стола либо выполнить жесткий крепеж к другой рабочей поверхности.

Размер столешницы напрямую зависит от габаритов заготовок. При обработке небольших деталей понадобится площадка 50*50 см. Если же их размер будет велик — необходимо сделать большую столешницу.

Заводские модели с осцилляционным узлом стоят около 20 тыс. рублей. Поэтому нужно заранее продумать целесообразность самостоятельного изготовления.

Осцилляционно-шпиндельный шлифовальный станок своими руками

Всех приветствую, сегодня мы рассмотрим способ изготовления такой полезной вещи как осцилляционно-шпиндельный шлифовальный станок. Не смотря на сложное название и сложный на первый взгляд принцип работы, сделать такой станок можно несложно и недорого. Так, например, в качестве двигателя автор использовал моторчик от стиральной машинки. А чтобы обеспечить возвратно-поступательные движения шлифовальному цилиндру, автор успешно приспособил двигатель от автомобильных дворников. Станок получился довольно мощным и без труда справляется с поставленными задачами. Если вас заинтересовал проект, предлагаю ознакомиться с самоделкой более подробно.

Материалы и инструменты, которые использовались автором:

Основные детали для изготовления станка можно видеть на фото, я опишу еще то, чего на фото нет.

Материалы:— фанера;— профильные трубы;— уголок;— болты с гайками;— канализационные трубы (чтобы сделать вытяжку);— пружина;— регулятор оборотов ;— два выключателя и ручка регулировки оборотов;— клей для дерева;— наждачная бумага.

Список инструментов:— болгарка;— сварочный аппарат;— дрель;— циркулярная пила.

Процесс изготовления станка:

Шаг первый. Изготавливаем ось станкаДля изготовления оси станка автор использовал ось от амортизатора. Диаметр оси отлично подошел к подшипникам. Ось будет вращаться на двух подшипниках, под них нужно сделать корпус. В качестве такого корпуса автор приспособил кусок трубы подходящего диаметра. Внутренний диаметр подшипников оказался немного большим, чем диаметр подшипников, поэтому автор разрезал ее вдоль, вырезал кусок, а затем зажал в тисках вместе с подшипниками и проварил.

В завершении нам нужно будет приварить ось к оси двигателя. Процесс этот может занять немало времени, ведь нам нужно хорошо отцентрировать ось. Для начала легко прихватываем ось сваркой и вращаем руками. Если есть биения, гнем ось и снова прихватываем. И так далее до победного.

Шаг третий. Сборка рамы станкаДалее собираем раму станка, ее автор сваривает из профильных труб. К раме привариваем направляющие с подшипниками, ну а далее устанавливаем раму с двигателем. В итоге рама с двигателем должна двигаться вверх-вниз внутри основной рамы.

Чтобы минимизировать люфты, автор стягивает раму струбцинами, а потом приваривает еще куски труб в качестве распорок, чтобы зафиксировать раму в нужном состоянии. В итоге люфты отсутствуют, а двигатель хорошо двигается по направляющей.

Шаг седьмой. Рабочие цилиндрыЦилиндры, на которые устанавливается наждачная бумага, автор решил сделать из фанеры. Если у вас есть материал и токарный станок, их можно просто выточить на станке. Для изготовления цилиндров из фанеры, вырезаем коронкой много кругляков и потом склеиваем их. Когда клей высохнет, сверлим перьевым сверлом через центр отверстие для установки насадки на вал. Вот и все, можно приступать к шлифовке, для этого автор использовал уже изготовленный станок. Шлифовка производится наждачной бумагой, для нее делаем держатель, который позволит отшлифовать цилиндр под прямым углом.В завершении приклеиваем наждачку к цилиндрам. Автор изготовит три цилиндра разного диаметра.

Шаг восьмой. ТестированиеВот и все, станок готов, устанавливаем столешницу и приступаем к испытаниям. Автор самоделкой остался очень доволен, станок с легкостью справляется с работой. Возвратно-поступательные движения можно отключать, а еще можно легко задавать их скорость.

Вот такими нехитрыми подходами можно реализовать вот такой вот полезный и мудреный станок. Удачи и творческих вдохновений!
