Барабанный шлифовальный станок по дереву своими руками
бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.
Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход
Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.
Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405
Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото
Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.
Вариант изготовления ленточного станка
Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.
На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.
В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.
Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.
Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.
Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.
Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.
Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.
Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.
Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.
По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.
Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.
Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.
Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.
При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась

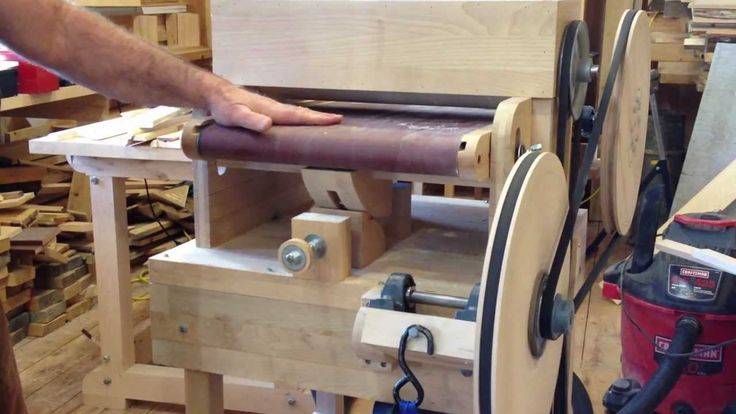

Барабанная Шлифовальная Машина Своими Руками
Самодельный шлифовальный станок по дереву своими руками
В свое время производства деревянных конструкций обязательно нужно зачищать их поверхности. Ручную работу займет лишнее время и даже не будет продуктивен. Заводские шлифовальные центры имеют высшую цена. Потому иной раз целесообразнее сделать станок на дому.
Шлифование
Как сделать ленточную руками. ссылка на мотор
Следующим этапом является выбор конструкции станка по дереву. Основным параметром является форма деревянной заготовки и степень ее обработки. Самодельное оборудование барабанного типа предназначено для формирования ровных и гладких поверхностей с небольшой площадью.
Для заводских производственных линий необходимы специальные центры обработки. Они обладают сложным функционалом, могут одновременно выполнять несколько операций. Однако их основным недостатком является высокая стоимость. Поэтому в качестве домашнего оборудования их рассматривать нецелесообразно.
Существуют следующие типы обрабатывающих центров:
- плоскошлифовальные. Обработка выполняется в одной плоскости. Могут быть использованы в качестве примера для самостоятельного изготовления;
- круглошлифовальные. Предназначены для обработки цилиндрических поверхностей. Для этого в комплектации предусмотрены несколько насадок с различными диаметрами;
- планетарные. С их помощью происходит формирование ровной плоскости на изделиях большой площадью.
Для комплектации небольшой домашней мастерской чаще всего выбирают плоскошлифовальные модели. Они отличаются несложной конструкцией, доступностью комплектующих и относительно быстрым изготовлением.
Помимо выравнивания с помощью барабанных шлифовальных станков можно удалять слой краски или лака. Они применяются для реставрации старой мебели или деревянных деталей интерьера своими руками.
Виды деревообрабатывающих станков
В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.
Дисковые агрегаты
Рабочая поверхность у выполненных своими руками шлифовальных станков по металлу и дереву выполнена в виде островного металлического диска, на который крепится абразив. Благодаря своей простоте конструкции и универсальности использования оборудование этого типа получило сегодня широкую популярность на рынке.
Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.
К преимуществам плоскошлифовальной техники относится:
- Универсальность использования.
- Эффективность.
- Надежность.
- Простота конструкции.
Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.
Ленточные установки
Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.
Барабанные модели
Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.
Принцип действия
Существует три основных конструкции шлифовальных станков по дереву:
- Дисковый.
- Ленточный.
1-Дисковый станок 2-Ленточный станок 3-Барабанный станок
Дисковый станок представляет собой вращающийся диск, на плоскость которого закреплен абразив (наждачная бумага). Шлифовка производится путем прикладывания кромок или боковых поверхностей детали к диску, для чего примерно посередине устанавливается стол или опорная планка. Эта конструкция оптимальна для шлифовки прямых или выпуклых кромок.
Ленточный тип представляет собой два барабана, установленных либо вертикально, либо горизонтально. Один из них приводной, второй — натяжной. Абразив представляет собой петлю из наждачной бумаги, которая склеивается по шаблону. Петля устанавливается на оба барабана и натягивается. После запуска двигателя она образует постоянно движущуюся полосу абразива. Шлифовка происходит путем прижатия ленты к поверхности детали с помощью специального прижима («утюжка»). Он перемещается влево и вправо, обеспечивая прижатие наждачки ко всем участками обрабатываемой поверхности.
Барабанный станок используется для шлифовки вогнутых кромок. Он представляет собой вращающийся цилиндр сравнительно небольшого диаметра (6-8 см), на который устанавливается абразив.
Наиболее простыми конструкциями являются дисковая и барабанная. Изготовление ленточного станка значительно сложнее, но и эффективность от его намного больше. Такие установки позволяют качественно шлифовать щиты и детали большой площади, обеспечивая высокое качество поверхности.
Для установки ленточного станка в мастерской понадобится большая площадь, что надо учесть при выборе конструкции.
Варианты изготовления своими руками
Рассмотрим способы сборки шлифовальных станков разных типов:
Дисковый

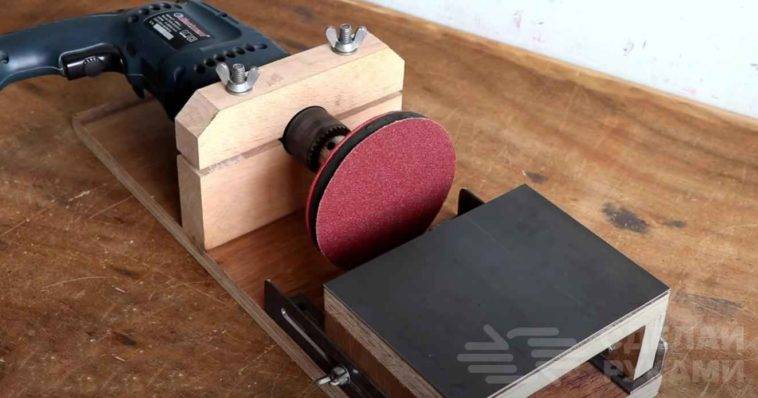

Самый простой способ создания дискового станка — закрепленная на столе электродрель с установленным шлифовальным кругом. Другой доступный вариант — изготовление и установка шлифовального диска на вал циркулярной пилы. При этом, надо собрать устройство для уменьшения скорости вращения (система понижающих шкивов или электронное устройство).
Если необходимо сделать станок «с нуля», придется собрать:
- Опорную площадку с подставкой для электродвигателя.
- Подставку или рабочий стол.
Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам
Как правило, изготавливают фанерные диски, которые устанавливают на вал с помощью муфты и резьбового крепления. Этот узел придется заказать у токаря. Высота стола должна быть такой, чтобы крепление диска находилось ниже его плоскости.
Ленточный
Для сборки такой шлифовальной установки надо действовать поэтапно:
- Собрать станину. Она представляет собой две тумбы, на которых будут установлены приводной барабан с электродвигателем и приводной барабан с натяжным устройством.
- Соединить тумбы рамой, на которой будет двигаться рабочий стол (по горизонтали, перпендикулярно движению ленты).
- Собрать устройство подъема рабочего стола для регулировки высоты при обработке больших деталей.
- Изготовить устройство для перемещения «утюжка».
- Изготовить защитный кожух и подключить к нему патрубок системы пылеудаления.
- Собрать электрическую систему запуска и остановки станка (кнопка «пуск», автомат и т.п.).
Наибольшую сложность представляют собой барабаны для установки абразива, натяжные устройства к ним и система подъема/опускания стола. Их придется частично заказывать у токаря, частично собирать на месте. Найти готовые узлы вряд ли удастся, поскольку они очень специфичны и редко встречаются на распространенных механизмах.
Барабанный станок

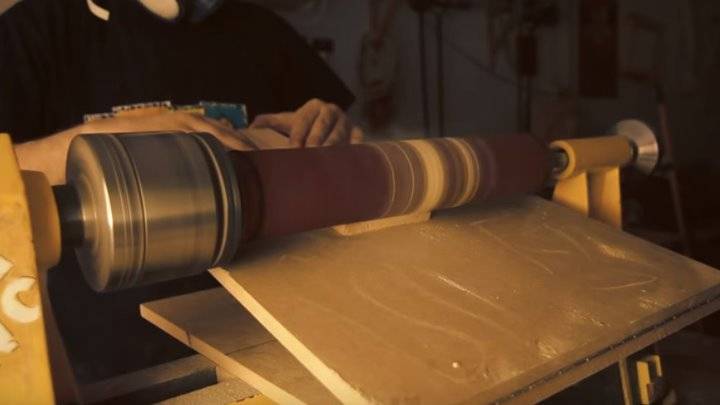

Самым простым вариантом станет установка электродвигателя так, чтобы его вал проходил сквозь отверстие в рабочем столе. Для этого надо собрать станину в виде опорной площадки с подставкой и вертикальной пластиной. На ней делаются отверстия и крепится электродвигатель. Барабан устанавливается на валу при помощи резьбового крепления. Его проще всего изготовить из древесины, или использовать отрезок от пластиковой трубы для канализации. Наждачную бумагу обертывают вокруг барабана и фиксируют саморезами или мелкими гвоздями.
Во всех случаях надо обеспечить невысокую скорость движения абразива. Надо выбирать электродвигатели с количеством оборотов не более 1000. Особо опасными станками являются ленточные. При высокой скорости движения край ленты способен разрезать любой материал и причинить серьезные травмы.
Выбор материала
В домашних условиях проще всего изготовить станок из древесины. Однако, следует учитывать, что она имеет малый вес и не способна погасить биения станка. Поэтому понадобится высокая жесткость соединений и прочное крепление станины к полу. Другой вариант — металлическая станина из уголка, швеллера или двутавра.
Такой станок массивнее, тяжелее, вибрация и биения будут легче гаситься. Однако, понадобятся сварочные работы, нарезка заготовок и прочие действия с металлом, что доступно не всем. Окончательный выбор определяется возможностями и предпочтениями владельца.
Барабанный шлифовальный станок по дереву своими руками
бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.
Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход
Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.
Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405
Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото
Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.
Вариант изготовления ленточного станка
Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.
На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.
В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.
Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.
Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.
Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.
Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.
Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.
Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.
Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.
По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.
Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.
Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.
Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.
При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась
Барабанные шлифовальные станки BELMASH
Шлифовальные станки барабанного типа относятся к оборудованию для финишной обработки поверхностей путем шлифования.
Конструктивно станки бывают двух типов:
консольный — позволяет изготавливать детали с их разворотом, что увеличивает ширину обработки в два раза;
портальная — конструкция имеет увеличенную жесткость, что позволяет работать с ограниченной шириной заготовки, но без снижения точности.
Конструкция станков, как правило, представляет собой станину, на которой закреплен узел транспортера (транспортировочная лента) с собственным электродвигателем и дополнительными рабочими столами для поддержки заготовки.
Над транспортером на специальной жесткой направляющей, по принципу рейсмуса, установлен блок с абразивным барабаном и основной двигатель. Также есть дополнительная вертикальная поддерживающая направляющая с возможность фиксации положения с помощью барашка.
Барабанный шлифовальный станок прост как при выполнении операций, так и в обслуживании. Порядок настройки таков:
- установка необходимых параметров резания, (имеется в виду зернистость абразива шлифовальной ленты);
- заправка шлифовальной ленты на барабан, оборудованный натяжителем;
- калибровка рабочей части (выставление положения абразивного блока по высоте, в зависимости от обрабатываемой заготовки).
Операция для точного выставления рабочего барабана к транспондеру выполняется с помощью 2-х калиброванных деревянных брусков, расположенных по ширине подающего стола под разными сторонами барабана.
Каждые несколько проходов рекомендуется чистить абразивную ленту специальным карандашом. Это сохранит производительность, качество работ и повысит износостойкость ленты.
Шлифовальные станки барабанного типа BELMASH – это модели консольного типа, представляющие совокупность оптимальных решений, высокого качества и достойной точности.
Всего в ассортименте четыре станка данного типа, все различия представлены в таблице ниже
| Изображение | ||||
| Модель | BELMASH DS560-WB | BELMASH DS410-W | BELMASH DS560-W | BELMASH DS260-W |
| Тип электродвигателя | Асинхронный | Асинхронный | Асинхронный | Асинхронный |
| Мощность, Вт | 1500 | 1500 | 1500 | 1100 |
| Напряжение питающей сети, В | 230 | 230 | 230 | 230 |
| Габаритный размер (ДхШхВ), мм | 1070x1080x1200 | 1090x1050x1150 | 1260x1080x1150 | 950x600x1150 |
| Частота вращения барабана, об/мин | 0-1800 | 1400 | 1400 | 1400 |
| Размер шлифовального барабана, мм | 132х565 | 132х410 | 132×565 | 132х260 |
| Скорость подачи заготовки, м/мин | 0-3,5 | 0-3,5 | 0-3,5 | 0-3,5 |
| Максимальная толщина заготовки, мм | 80 | 80 | 80 | 80 |
| Масса нетто, кг | 119 | 80 | 104 | 71 |
Как склеить шлифовальную втулку на шлифовальный барабан
Мастер-класс по изготовлению своими руками шлифовальных втулок на металлический или прорезиненный шпиндель шлифовальных барабанов для осцилляционно-шпиндельного шлифовального станка.
Шлифовальные втулки являются востребованным расходным материалом. Прекрасно, когда вы научитесь изготавливать их самостоятельно и перестанете зависеть от наличия втулок нужного диаметра и зернистости в магазинах.
В мастерской по производству деревянных игрушек шлифование заготовок занимает особую часть процесса производства.
Это очень ответственный и важный этап превращения заготовки в безопасную деревянную игрушку.
Нужно тщательно избавиться от всех острых краев, сгладить углы деталей, чтобы игрушка стала безопасной для ребенка и ее было приятно держать в руках.
Видео процесса можно посмотреть тут:
Пошаговый мастер-класс с фото.
Шлифовальные барабаны бывают различных диаметров, с обрезиненными или металлическими шпинделями, муфтовые и безмуфтовые.
Чем шлифовальные барабаны отличаются — это тема следующего мастер-класса.
Процесс изготовления шлифовальной втулки на шлифовальный барабан с металлическим шпинделем начинается с обклеивания самого шпинделя мягким пластиком.
Обычно, барабаны крупного и большого диаметра идут с обрезиненным шпинделем, а барабаны маленького диаметра имеют просто металлический шпиндель.
Обрезинивание способствует более «мягкой» шлифовке, лучше прижимается деталь и шлифоваальный материал.
В процесс обрезиненная поверхность.
Поэтому можно самостоятельно «обрезинить» металлический шпиндель для более комфортного шлифования заготовок.
Для этого нам понадобится мягкий пластик для детского творчества и двусторонний скотч:
1. Оборачиваем металлический шпиндель двусторонним скотчем, обрезаем излишки канцелярским ножом.
2. Снимаем защитную желтую оболочку.
3. Накатываем на мягкий пластик.
4. Обрезаем лишнее.
5. Прокатываем шпиндель с пластиком по ровной твердой поверхности.
Устройство станков
Шлифовальный станок барабанного типа относится к группе плоскошлифовального оборудования. Он предназначен для финишной отделки всевозможных деревянных и деревосодержащих материалов абразивной шкуркой различной зернистости. Технологический процесс резания проходит на больших скоростях и с большим выделением абразивной пыли и пыли от срезаемой части заготовки.
Применение мощных вентиляционных систем позволяет проводить работу, на подобном барабанном оборудовании, в сравнительно комфортных условиях. Конструктивно, такое деревообрабатывающее оборудование, представляет собой:
- механизмы портального или консольного типа; на барабанных станках консольного типа возможно изготовление деталей с их разворотом, что увеличивает ширину обработки;
- портальная конструкция барабанных станков увеличивает её жёсткость, позволяя работать с максимальными режимными показателями без уменьшения точности;
с одинарным (Jet модели 10-20 Plus) или сдвоенным (Jet модели DDS-237) шлифовальными барабанами;
- бесступенчатая регулировка глубины резания;
нижней станиной стационарного или мобильного класса (Jet серии 10-20 Plus);
приводным столом для подачи заготовки;
- с регулируемой или стационарной скоростью подачи;
вентиляционными патрубками для подключения отсасывающих циклонов на каждый обрабатывающий узел;
рабочим двигателем от 1,3 кВт (Jet серии 10-20 Plus) до 11 кВт (Jet серии DDS-237);
Процесс шлифовки деревянных материалов заключается в исполнении следующих технологических приёмах:
- подбор шлифовальной ленты соответствующей зернистости в соответствии с необходимой чистотой обработки; для максимального съёма или обдирки – 36 ед;
- для стандартного процесса – 80 ед;
- финишная или окончательная обработка – до 220 ед;
намотка выбранной наждачной ленты на режущий вал;
- возможна намотка ленты различной зернистости на оборудовании со спаренными режущими барабанами;
установка габаритов заготовки (от 0,8 до 75 мм у 10-20 Plus) и величины съёма за проход;
выбор требуемой скорости подачи стола с заготовкой (от 0 до 3 м/мин), как у серии 10-20;
Применение абразивной шкурки различной зернистости, на спаренных валах, даёт возможность получать наилучшие показатели качества за один проход. Особенно при обработке дерева своими руками.
Как сделать шлифовальный станок: 5 классных идей для мастерской
Чтобы вы ни делали своими руками: домашнюю мебель, декоративные поделки из дерева и металла, рамки для фотографий или простые рукоятки для инструмента — всё это требует финишной обработки. А именно — шлифовки.
Эти приспособления различаются по конструкции и размерам. Бывают универсальные и узкоспециализированные конструкции. Как показывает практика, дешевле и проще изготовить их самостоятельно.
В этой статье мы рассмотрим несколько бюджетных вариантов самодельных шлифовальных станков дискового и барабанного типа.
Для изготовления самодельных приспособлений вы можете использовать как покупные материалы, так и б/у — это уже на ваше усмотрение.
В качестве привода обычно используется электродвигатель (например, от стиралки). Также можно воспользоваться альтернативными вариантами — установить электродрель или болгарку.
Как крепить двигатель?
Ознакомьтесь также с этими статьями
- Качество и надежность работы замка – использование специализированной смазки
- Сауна в квартире: преимущества
- Преимущества газонной травы для оформления частной территории
- Особенности применения тканевых роллет для обустройства окна
На одной из стенок корпуса разместил кусок ДСП (основание для двигателя) такой толщины, чтобы вал двигателя оказался примерно посередине верхней панели. Двигатель прикрутил к основанию саморезами. Далее соединил всю электрику, как показано на схеме на шильдике двигателя, на плате из кусочка пластика.
Затем возник вопрос, как установить барабан на вал двигателя…
Для этого я просверлил отверстие в центре вала двигателя.
Как это сделать точно?
Нужно включить двигатель и взять сверло плоскогубцами просверлить вал нажатием неподвижного сверла диаметром 3 мм на центр вала, из-за того, что вал вращается, сверло самое найдет точный центр. Затем я нарезал резьбу М4 в получившимся отверстии, глубина отверстия получилась примерно 15 мм.
Далее я изготовил 2 барабана разных диаметров из дуба, чтобы они были прочными.
В барабанах сверлится отверстие для винта на всю глубину, диаметром 4мм, а с одной стороны отверстие расширено до 8 мм для посадки на вал на такую глубину, чтобы барабанчик садился на вал, но не касался основания. Затем винтом с шайбой барабанчик притягивается к валу.
Барабанчики оклеил наждачкой создав трафарет такой формы, чтобы получить склейку встык под 45 градусов примерно.
Изготовление дискового шлифовального станка
Дисковый станок считается самым простым в изготовлении. Принцип его работы напоминает обыкновенный электрический наждак. Сборка шлифовального станка представлена инструкцией с пошаговым фото:
Силовой установкой станка выступает трехфазный электродвигатель. Такой выбор не случаен, так как перемена фазы при подключении позволяет организовать реверс. К сети 220 В мотор можно подключить через конденсаторы.
Рабочий диск выпиливают из фанеры толщиной 1,5 см. Две одинаковые заготовки склеивают между собой. В итоге получается диск толщиной 3 см. Строго по центру сверлят отверстие, диаметр которого равен толщине вала электромотора.
Для сборки станины лучше использовать обрезную доску, а направляющие и рабочий стол выпиливают из фанеры толщиной 1,5 см. Дерево для изготовления станка лучше подойдет, чем металл. Древесина гасит вибрации мотора.
Рабочим диском можно шлифовать и даже затачивать
Важно правильно подобрать абразивные материалы. Они должны быть на липучке и соответствовать своему назначению. Если нужно шлифовать изделие из камня или гранита, на рабочий диск наклеивают алмазный круг «Черепашка»
Если нужно шлифовать изделие из камня или гранита, на рабочий диск наклеивают алмазный круг «Черепашка».
Чтобы отшлифовать деревянную заготовку, на рабочий диск приклеивают круг из наждачной бумаги.
Аналогичные круги на липучке есть по металлу. На таком диске можно затачивать ножи, топоры и другой инструмент.
При конструировании дискового шлифовального станка важно позаботиться о безопасности. Сверху вращающийся рабочий диск закрывают защитной аркой. На рабочем столе предусматривают регулирующуюся пятку, служащую упором для обрабатываемой детали
На рабочем столе предусматривают регулирующуюся пятку, служащую упором для обрабатываемой детали.
Читать также: Клей термостойкий тк 1300
Столешницу станка не стоит вскрывать лаком или красить. Со временем неравномерно стершееся покрытие создаст трудности перемещения обрабатываемой заготовки.
