Очки газосварщика. как сохранить здоровье глаз?

Устройство и особенности применения сварочных очков

При производстве сварочных работ неизбежно оказывается вредное воздействие на зрение. Чтобы не получить ожег роговицы и словить зайчиков, необходимы надежные и удобные средства защиты. Одним из таких средств являются очки для сварки. В чем их отличие от маски, и какие модели выпускают?

Когда надевать

Защитные очки целесообразно использовать в том случае, когда применение сварочной маски невозможно из-за ограниченного пространства на месте проведения сварочных работ. Иногда очки для сварки используют для того, чтобы снизить интенсивность нагрузки на шейный отдел позвоночника при работе.

https://www.youtube.com/watch?v=fOHsIPtU-eI

Очки намного меньше по размерам, чем сварочная маска, и вес их тоже значительно отличается от ее веса. Это, пожалуй, единственные преимущества очков, так как защитные свойства их ограничиваются только предохранением сетчатки глаз и кожи вокруг них от влияния ультрафиолетового и инфракрасного излучения, а также от механических воздействий частиц расплавленного металла, пыли и дыма.

Тем не менее очень часто рабочая обстановка требует от сварщика применения именно такого варианта защиты.

Устройство

Самые простые очки для сварочных работ представляют собой два статичных, то есть не изменяющих светопроницаемость, светофильтра. Они устанавливаются в корпусе, который плотно прилегает к коже лица сварщика, предохраняя ее от механических воздействий продуктов сварки.

Фильтры устанавливают двумя способами:

1. неподвижно;

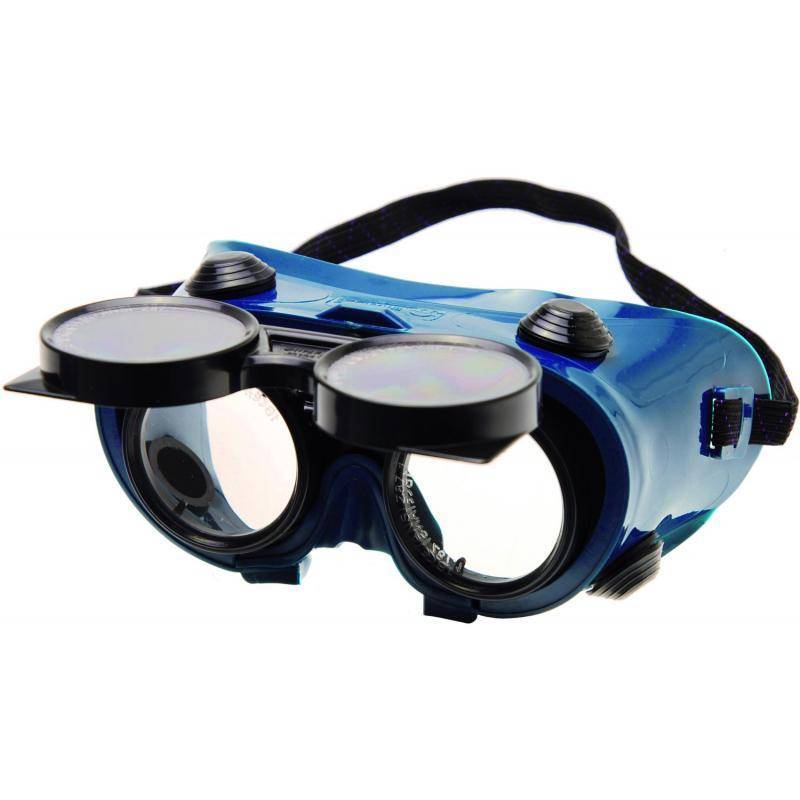

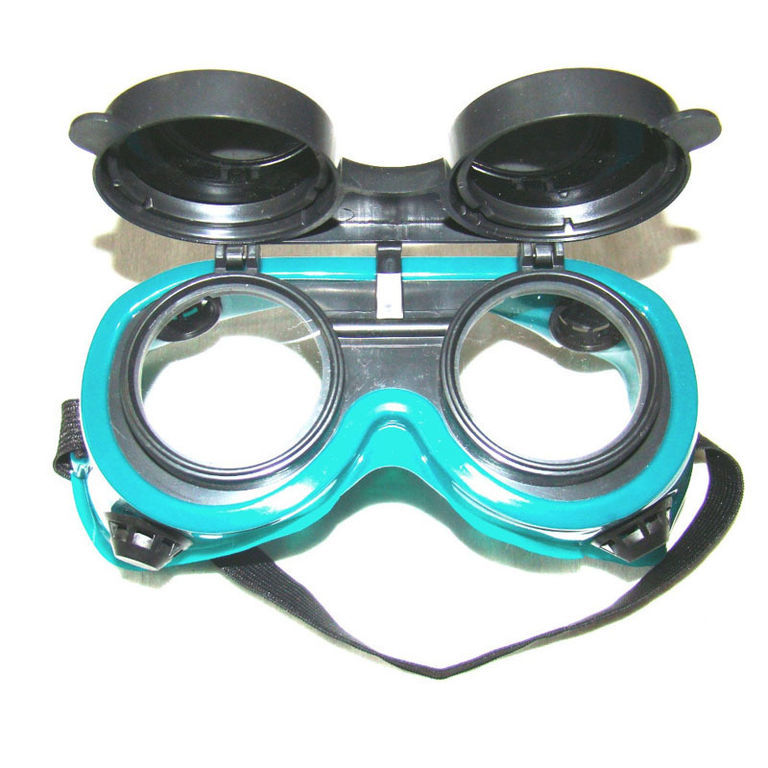

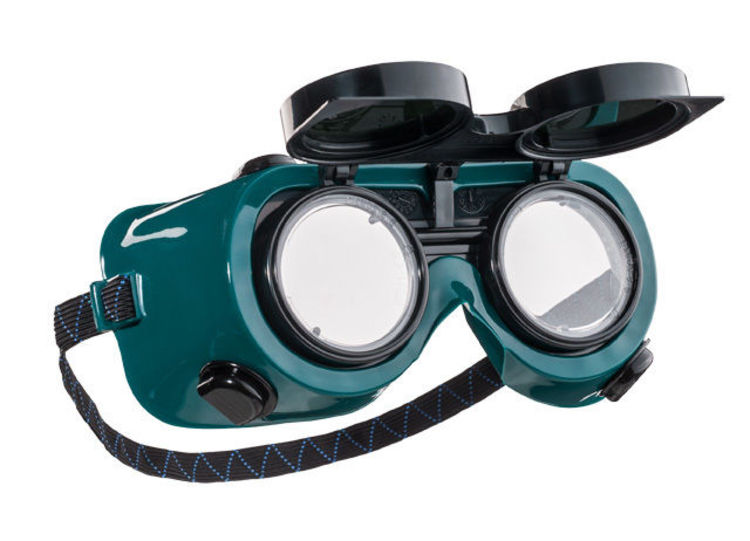

2. с возможностью открывать их для осмотра места сварки и визуальной оценки качества шва вне времени горения дуги.

Второй вариант предпочтительнее благодаря тому, что не нужно периодически снимать очки для осуществления контроля сварки. Если светофильтры открываются, в очках должны быть предусмотрены прозрачные стекла, защищающие глаза от пыли.

В корпусе, который обычно делают из негорючей и тугоплавкой пластмассы, предусматриваются отверстия для вентиляции пространства внутри очков. Отверстия выполняют в виде жалюзийных решеток, закрытых со стороны сварки и открытых с противоположной стороны.

Использовать сварочные очки можно и при производстве ручной сварки и для сварки полуавтоматом. При использовании электродуговой и газовой сварки, очки должны обладать разными характеристиками. Светофильтры должны быть с разной степенью затемнения.

Сварочная маска с респиратором

Сварочная маска с респиратором в отличие от стандартной полумаски осуществляет защиту всего лица от опасных воздействий. Маска сварщика с подачей воздуха состоит из следующих элементов:

1. Маска (щиток) сварщика со светофильтром и защитным кожухом для плотного прилегания.
2. Воздуховод (шланг), который соединяет (цанговое соединение) маску с блоком подачи свежего воздуха.
3. Блок подачи воздуха (турбоблок) состоит из вентилятора, фильтра и автономного аккумулятора (источника питания).

Съемный аккумулятор периодически необходимо подзаряжать с помощью зарядного устройства, входящего в комплект. В зависимости от модели респиратора источник питания может работать без подзарядки разное количество времени, минимум 8 часов. Аппарат выдерживает около 1000 подзарядок.

В качестве фильтра могут применяться различные материалы.

Современные модели имеют различный уровень расхода воздуха – от 140 до 250 л/мин.

Световой сигнализатор или звуковой датчик оповещает сварщика о возникновении проблем, об отклонении от штатного режима, например, снижение потока воздуха. Причинами этого может засорение фильтра или снижение уровня заряда аккумулятора.

Одевать маску и запускать блок подачи следует непосредственно перед сваркой. Более ранняя эксплуатация приведет к быстрому разряду аккумулятора.

Следует рассмотреть принцип работы маски. Чистый воздух, вырабатываемый вентилятором, поступает в фильтр, а затем через шланг под маску, непосредственно в зону органов дыхания сварщика. Отработанный воздух выходит наружу через обратный клапан.

Большинство моделей дополнительно комплектуются огнеупорным поясом для крепления блока, индикатором напора воздуха и сменным фильтром.

Speedglas 9100FX Air

• Производитель – 3M (США).
• Сварочная маска Speedglas 9100FX Air с системой подачи очищенного воздуха Adflo.
• Наличие автозатемняющегося светофильтра (размер 54 х 107 мм.) со степенью затемнения 5, 8 и 9-13. Сварщик может зафиксировать любую степень затемнения.
• Система подачи воздуха позволяет защищать исполнителя от аэрозолей (до 500 ПДК) и газов.
• Емкость батареи позволяет непрерывно работать в течение 7-9 часов.
• Тип фильтра – противоаэрозольный.

Особенности выбора линз газосварочных очков

Сварочные очки для газовой сварки обычно комплектуются несколькими типами линз, которые рассчитываются на различные условия освещённости рабочей зоны, время года, а также на интенсивность теплового и светового излучения, которое создаётся источником сварки. Это учитывается степенью затемнения линз, их толщиной и степенью прочности от внешнего механического воздействия.

Практически (за исключением особых условий работы, например, при газовой резке толстолистовых конструкций), толщина линз составляет 2…3 мм; меньшие значения допустимы в тех случаях, когда оптика изготовлена из ударопрочного стекла или пластика. Например, в защитных очках модели ЗН-56-Г-1 используется стекло ТИСС, а в моделях Matrix – оптически прозрачный ударопрочный поликарбонат.

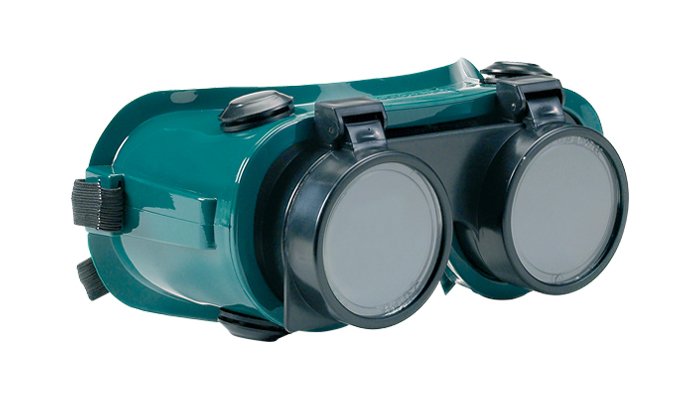

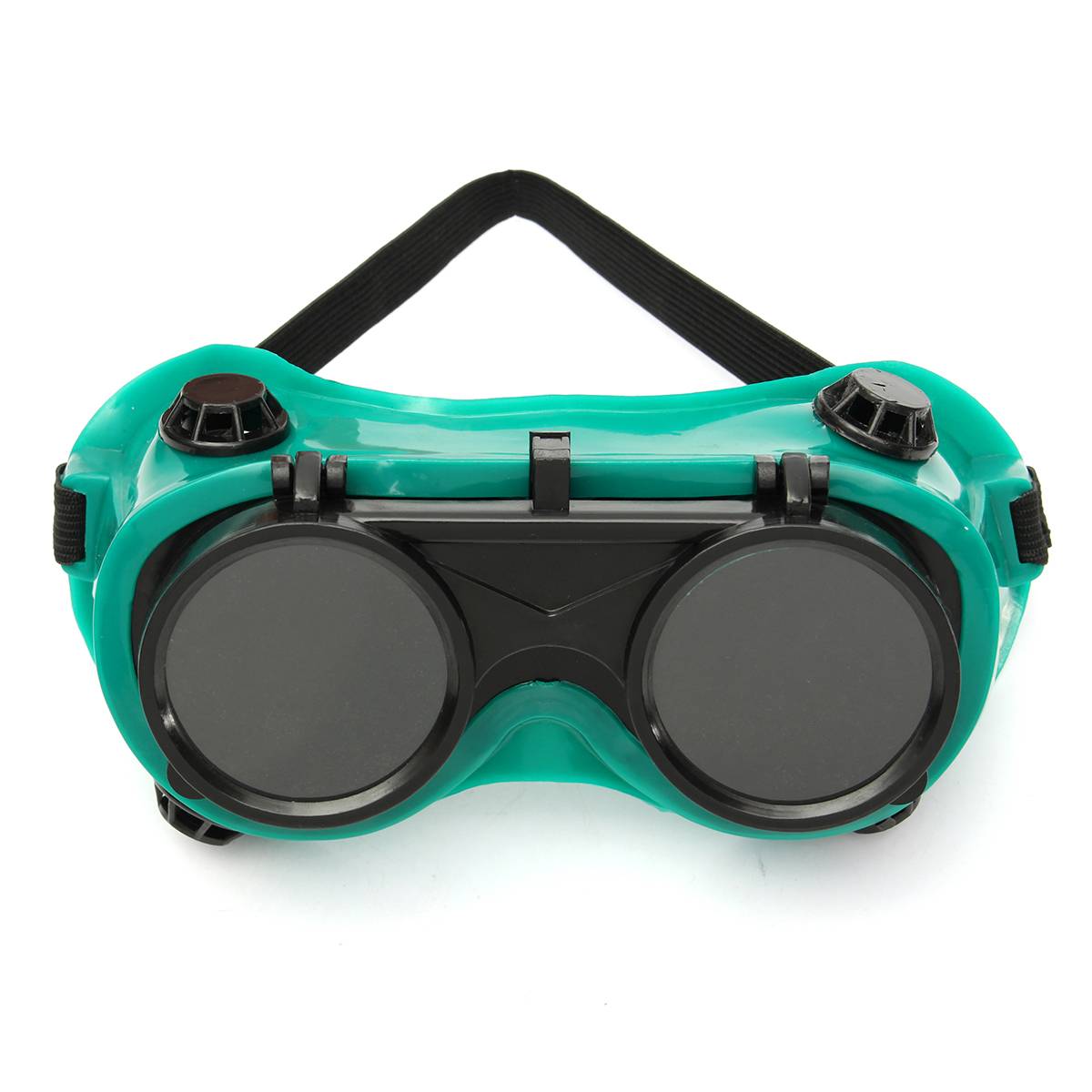

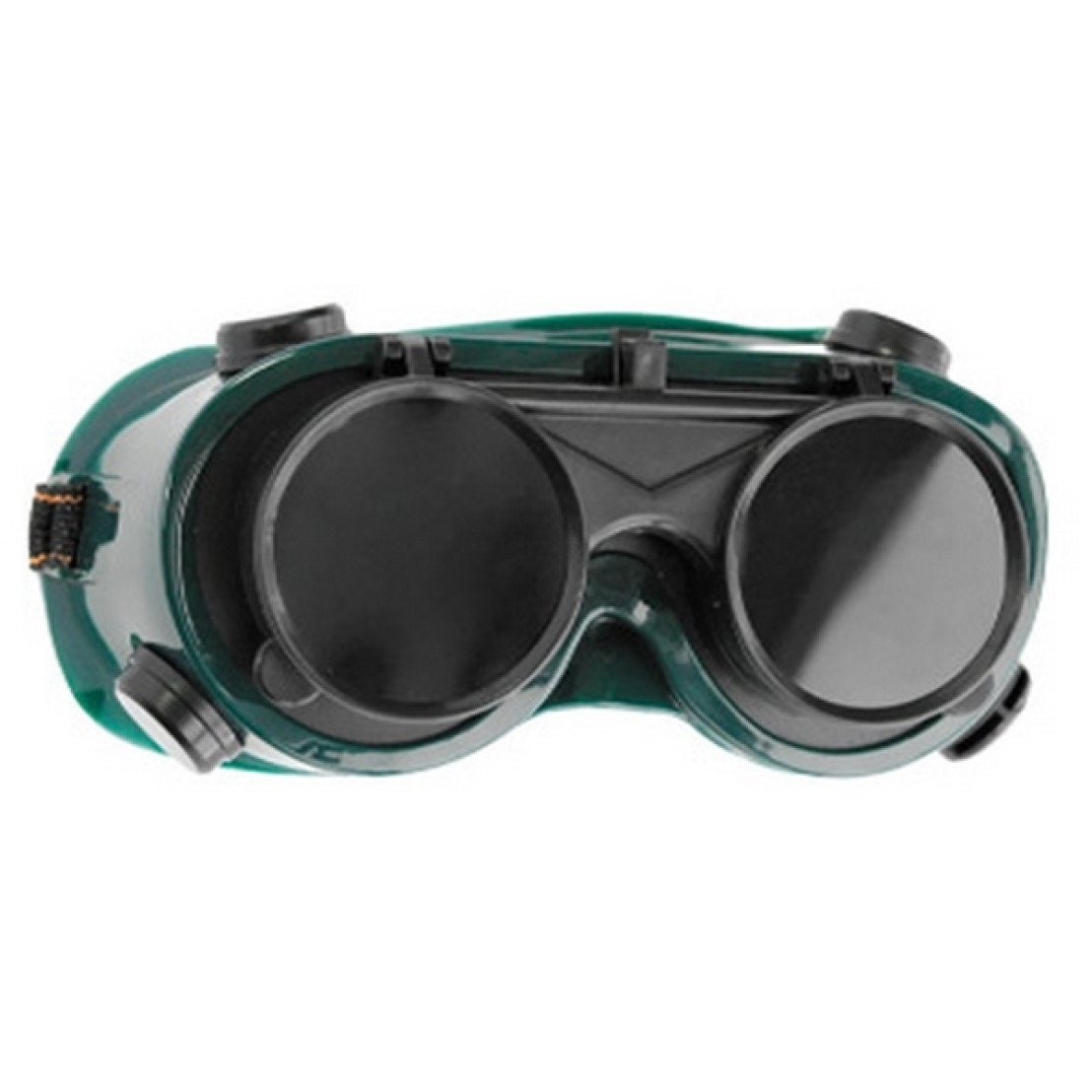

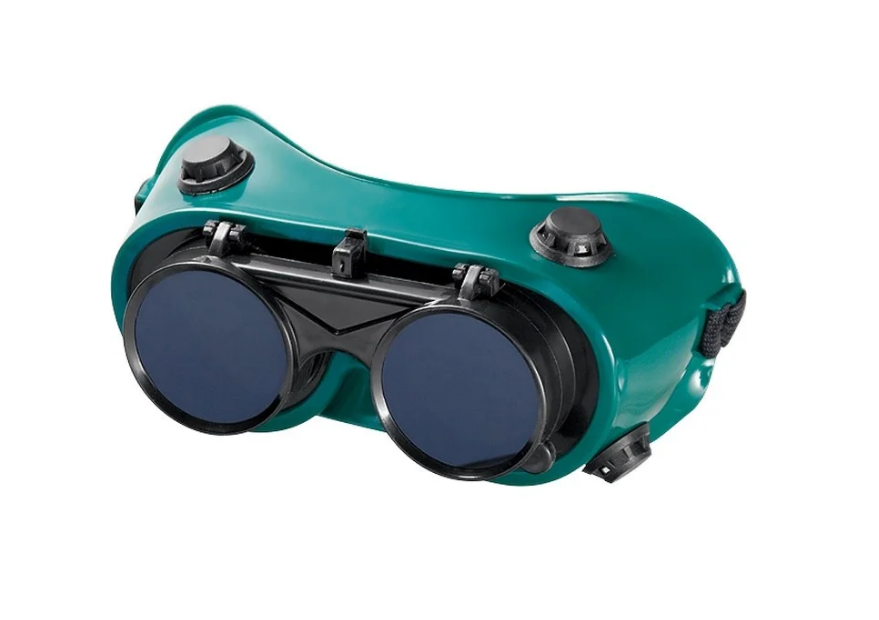

Некоторые модели очков газосварщика изготавливаются с откидными стёклами-светофильтрами, набор и характеристики которых могут изменяться, в зависимости от условий работ. Степень селективности таких фильтров обуславливает расширенные возможности их применения. Минимальный набор должен содержать защитные светофильтры от ультрафиолетового и инфракрасного излучения определённого спектра волны.

При выборе типа линз обращают внимание на диапазон пропускания ими световых волн. Линзы должны быть только первого класса, с коэффициентом пропускания ультрафиолетовых волн не более 1%. Ударопрочность очков газосварщика обычно рассчитывается на отражение возможных ударов металлических частиц, которые летят со скоростью до 40…45 м/с

Ударопрочность очков газосварщика обычно рассчитывается на отражение возможных ударов металлических частиц, которые летят со скоростью до 40…45 м/с.

Цветные линзы: как оттенок влияет на защитные свойства?

Какой цвет от чего защищает? Если речь идет о защитных очках, приобретенных в специализированном магазине (например, в магазинах спецодежды и СИЗ, функциональной одежды), то зависимость защитных свойств от цвета линз следующая:

1. Бесцветные линзы. Подходят для работы в условиях нормального освещения. Очки с такими линзами считаются общепроизводственными, не искажают зрительное восприятие, поэтому не утомляют глаза, при этом защищают от УФ-лучей (за счет того, что производителями поликарбоната, используемого для изготовления бесцветных линз в спецочках, при замесе исходного сырья добавляются бесцветные УФ-фильтры).

2. Желтые линзы. Улучшают контраст видимого изображения, повышают его четкость. Обладают способностью отсекать лучи синей части спектра, которые провоцируют появление «засветов» на сетчатке глаза от внезапного яркого света или кратковременное частичное ослепление.  В результате яркий свет становится более тусклым, а при недостаточном освещении «картинка» становится более четкой. Рекомендованы для водителей, которые садятся за руль в темное время суток или непогоду, а также для проведения механических работ в условиях ограниченного освещения.

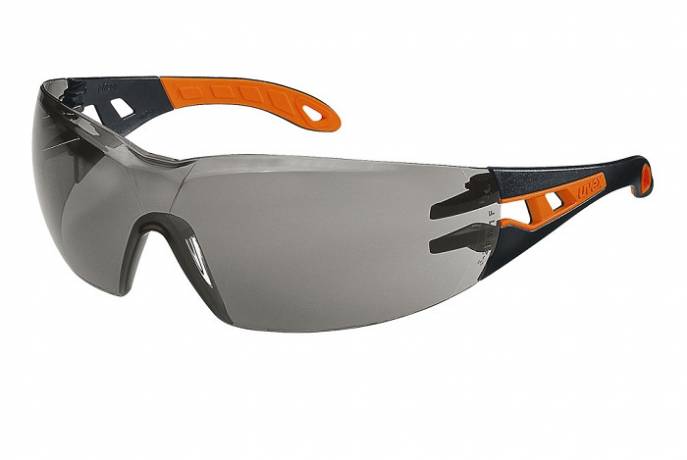

3. Серые линзы. Обеспечивают хорошую цветопередачу, при этом отлично защищают глаза от яркого солнечного света, резкого искусственного освещения. Подойдут для работы на открытом пространстве.

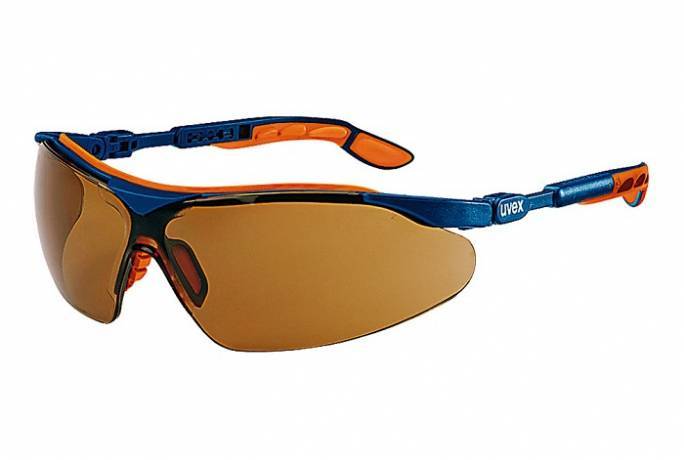

4. Коричневые линзы.  Очки с коричневыми линзами отличаются повышенной контрастностью, обеспечивают лучшую адаптацию глаз к резкому изменению освещения (при выходе из темноты на свет и наоборот). Защищают от солнечного света и яркого искусственного освещения. Обычно их приобретают для работы на улице или помещениях с повышенной освещенностью.

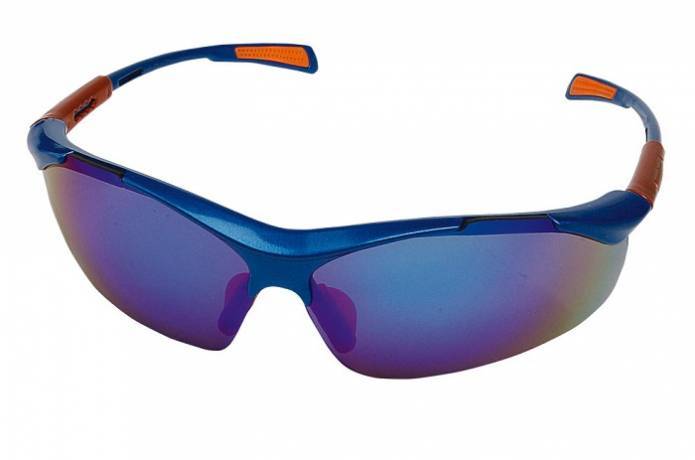

5. Зеркальные линзы. Защищают глаза от яркого искусственного и естественного света, блеска отражающих поверхностей, поэтому идеально подходят для работы в горах, тундре, арктических территориях, в помещениях с разнонаправленными источниками освещения.

6. Светло-коричневые линзы. Хорошо защищают глаз от вредного воздействия синего света, который может привести к усталости глаз и нарушению сна. Поэтому очки с такими линзами рекомендуется использовать для работы с мониторами и экранами, а также в помещениях с ярким искусственным освещением.

Глаза – один из самых важных органов восприятия человека. Если они будут испытывать на себе постоянное действие УФ-излучения или искусственного синего света, это приведет к развитию различных заболеваний.

Поэтому при выходе на улицу, посещении мест с большим количеством отражающих поверхностей, при длительной работе за компьютером или в помещении с сильным искусственным освещением обязательно надевайте специальные очки.  Главное – выбирайте их правильно, чтобы глаза получали достаточный уровень защиты и не испытывали негативного влияния ультрафиолета.

Классификация изделий

Основной критерий деления очков для газорезки на группы — степень затемненности линз (светофильтра). Так различают изделия:

• для резки слабой мощности (как правило, на открытом воздухе);
• для работ средней мощности;
• для сварки или резки высокой мощности.

В зависимости от типа очков формируется их стоимость. Пользователь купит очки для работ на свежем воздухе за смешные 300-600 рублей; оборудование для резки под высоким напряжением обойдется на порядок дороже.

В отличие от масок сварщика, рассматриваемые изделия предназначены для работ с меньшей степенью яркости. Если для сварки применяются светофильтры с затемнением 9-12 DIN, то для газовой, как и плазменной, резки достаточно 3-5-8 DIN.

Независимо от вида аксессуара оно при работе должно легко одеваться и сниматься, в целом доставлять удобства и соответствовать требованиям европейских стандартов. Далее приводится обзор некоторых востребованных очков.

Изделие для работ слабой мощности

MOST 529

Именуются как очки для сварочных работ, однако подходят и для газовой резки. Защищают от видимого, ультрафиолетового, инфракрасного излучения, препятствуют попаданию брызг в глаза. Предназначены для газовой сварки, автогенно-кислородной резки. Степень затемнения — 5 DIN.

К достоинствам относятся:

• универсальный и простой дизайн;
• устойчивость к царапинам;
• сферический профиль линз увеличивает угол обзора;
• возможность горизонтальной и вертикальной регулировки.

Недостатки:

• недолговечность;
• склонность к поломкам при регулярном использовании.

Пользователю такие очки для газорезки обойдутся в 250-300 рублей.

Очки для резки средней мощности

ЗН 11 пл-Г2 «Супер Панорама»

«ЗН» означает «закрытые с непрямой вентиляцией». Современный дизайн, плотное прилегание, мягкий корпус. Материалом светового фильтра служит ацетат целлюлозы, что повышает степень защиты органов зрения. Затемнение — 5 DIN.

Достоинства:

• удобство работы;
• широкий диапазон эксплуатационных температур (от -60 до +120 градусов);
• широкая наголовная лента, которую легко регулировать;
• панорамное стекло;
• выдерживает прямое воздействие движущихся частиц с энергией до 7 Дж.

Недостатки:

редко встречается на прилавках.

Изделия для резки высокой мощности

Очки UltraVision закрытые

Имеют обзор 180 градусов, встроенную непрямую направленную вентиляцию, простой регулируемый ремень. Конструкция такова, что делает возможным их ношение с корригирующими очками. Затемнение 5 DIN.

Достоинства:

• линзы из поликарбоната имеют покрытие, защищающее от видимого, УФ и ИК-излучения, а также препятствующие повреждению глаз движущимися частицами со скоростью до 120 м/с;
• класс оптической точности — 1;
• вваривание брызг или окалин исключено;
• устойчивость к царапинам делает возможной работу в агрессивных средах;
• нейтральный цвет линз (серый) не нагружает глаз вне работы;
• легкость (133 г).

Недостатки:

• высокая стоимость;
• сложность поиска запасных элементов при необходимости их замены.

Очки защитные UltraVision обойдутся покупателю в 1300-1400 рублей.

Хамелеон WHG 100

Также позиционируются на рынке как сварочные, однако востребованы среди профессиональных газорезчиков. Характеризуются самой высокой степенью затемнения (10 DIN) и широким светофильтром (108х50 мм).

Достоинства:

• имеют 2 встроенных сенсора, время срабатывания которых составляет 0,0002 с;
• широкий панорамный обзор;
• наиболее чуткий светофильтр, что исключает необходимость снятия очков во время пауз при резке.

Недостатки:

• есть множество конкурирующих моделей подешевле (например, Origo Spec);
• достаточно тяжелы (440 г);
• низкий диапазон рабочих температур (от -5 до +55 градусов).

Несмотря на недостатки, Хамелеон WHG 100 востребованы среди газорезчиков и сварщиков, поскольку удачно сочетают высокую степень затемненности и скорость срабатывания сенсора светофильтра. Стоимость варьируется от 1000 рублей.

На что обращать внимание на сварочные очки?

Разумеется, мы перечислили несколько пар сварочных очков и продемонстрировали их характеристики, а также все уникальные функции, которые они могли иметь, но для тех из вас, кто не совсем знаком с определенными терминами, все это может показаться тарабарщина.

По этой причине мы составили этот небольшой список вещей, на которые следует обратить внимание при покупке новой пары сварочных очков, и мы также объясним, почему каждая функция важна. После этого все зависит от ваших личных предпочтений и функций, которые вы расставите по приоритетам, но суть в том, что в хорошей паре сварочных очков они будут все, даже если в меньшей степени. После этого все зависит от ваших личных предпочтений и функций, которые вы расставите по приоритетам, но суть в том, что в хорошей паре сварочных очков они будут все, даже если в меньшей степени

После этого все зависит от ваших личных предпочтений и функций, которые вы расставите по приоритетам, но суть в том, что в хорошей паре сварочных очков они будут все, даже если в меньшей степени.

Рейтинг оттенка

Поскольку сварочные очки предназначены для фильтрации всех видов видимого и невидимого излучения, необходимо учитывать один важный фактор: рейтинг оттенков.

Оценка оттенка обычно представлена ​​числовым значением, от 1 до 14, где большее число означает более высокий уровень радиационной защиты.

Выбирая очки, обратите внимание на рейтинг оттенка, который лучше всего подходит для вашей работы. Например, если вас интересует горелка для пайки, а рейтинг оттенков 2 будет достаточно, но если вы интересуетесь высокоинтенсивной обработкой металлов, например углеродно-дуговая сваркавам понадобятся очки с рейтинг оттенков 14

Автозатемнение

Если вы не можете сказать только по названию, автоматическое затемнение – это функция, которая позволяет рейтингу оттенка очков сварщика адаптироваться в зависимости от уровней излучения, на которое вы смотрите.

Излишне говорить, что эта функция позволяет использовать одну пару защитных сварочных очков в более широкий спектр сварочных работ, а не ограничиваться, как простые очки стандартного оттенка рейтинг.

Однако это не то, что очки делают пассивно, так как для работы требуется электрическая энергия, поэтому убедитесь, что ваш источник питания надежен, прежде чем использовать очки с автоматическим затемнением.

Соответствовать

Меньше всего вам хочется, чтобы во время сварки что-то свалились ваши защитные очки или чтобы они сжать голову и заставить вас чувствовать себя некомфортно, поэтому в идеале вам следует искать пару очков для сварки, которые подходят хорошо.

Вот почему вы всегда должны искать сварочные очки с регулируемая посадка.

В случае сварочных масок это означает, что у них должен быть регулируемый внутренний головной убор или набивка, но если вы говорите об очках, у них должна быть регулируемая повязка на голову.

Те из вас, кто предпочитает более простые в использовании защитные очки, должны искать модели с регулируемыми наушниками.

Масса

Если вас интересует, как вам подходят сварочные очки, то вам, вероятно, будет интересно поискать очки, которые как можно более легкий тоже, особенно если вы зарабатываете сваркой на жизнь и носите защитное снаряжение по 8 часов в день, каждый день.

Однако не стоит покупать и самые легкие очки, так как они могут быть такими легкими, потому что они сделаны из дешевых материалов, а дешевизна – это последнее, что вам нужно, когда речь идет о защитных механизм.

Еще одна вещь, которую следует учитывать, – это то, что если вы все же решите купить очки или маску, которые немного тяжелее, убедитесь, что их повязки на голову, ремни и наушники достаточно, чтобы выдержать их вес и предотвратить их из падает с твоего лица.

Вентиляция

Сварка требует большого количества тепла, а высокие температуры могут превратить дыхание в кошмар, поэтому последнее, что вам нужно, – это находиться в нескольких дюймах от струя горения плазмы подальше на сотни градусов с маской, ограничивающей потребление кислорода.

Не только это, но и плохая вентиляция также может привести к потере очков и линз. туман от пота и влажность, чего вы не хотите.

Хотя это может быть не в случае с защитными очками или классическими очками, те из вас, кто выбирает полнолицевые маски, должны искать модели, которые предоставляют вам наилучшая возможная вентиляция.

Что лучше: очки или маска

Кроме очков, для работы с болгаркой применяют защитные маски (прозрачные лицевые щитки), которые защищают не только глаза, но и всю область лицо до подбородка и ушей. Этот вид средств индивидуальной защиты зрения имеет ряд неоспоримых преимуществ, среди которых главное — полная защита лица от быстролетящих частиц

Это особенно важно при работе болгаркой в ограниченных пространствах, когда частички металла и абразива рикошетят и попадают в лицо с разных направлений. Еще одна положительная особенность лицевых щитков — практически полное отсутствие оптических искажений, которые в той или иной мере свойственны всем защитным очкам

Поэтому при длительной непрерывной работе болгаркой многие предпочитают именно этот вид защиты. К недостаткам или, вернее сказать, ограничениям применения лицевых щитков относится свободное проникновение под них пыли и испарений. Поэтому их нельзя использовать при обработке болгаркой камня, бетона или керамики. Кроме того, лицевые щитки значительно массивнее и тяжелее очков и при одинаковом качестве оптического материала имеют большую стоимость. Спор о том, какое из этих ИСЗ лучше и удобнее, не имеет смысла, т. к. каждое из них применяется для определенных видов работ и конкретных ситуаций. Причем в некоторых случаях операторы болгарок используют их совместно, а ряд производителей даже выпускают специальные лицевые щитки, крепящиеся к закрытым очкам (см. фото ниже).

Какие бывают маски для сварки? Типы защитных фильтров

Главный элемент любой маски — это светофильтр. Именно он защищает органы зрения от негативного светового воздействия сварочной дуги. Разберемся, каким он бывает.

Строение фильтра маски хамелеон

Таблица. Типы светофильтров.

Типы	Описание
Обычные	Такой светофильтр выглядит как стекло с нанесенным на него покрытием очень темного цвета. Через него при обычной дневной освещенности практически ничего не видно. Но вот сварочную дугу во время работы видно превосходно. Степень затемненности нужно выбирать в зависимости от условий работы. Ряд моделей масок дают возможность откинуть темный светофильтр и посмотреть на результаты работы уже через обычное прозрачное стекло. Светофильтр в стандартных масках можно заменять, поэтому их еще называют вариантами со сменным светофильтром (С-4, С-5, С-6, С-7, есть еще европейская классификация 9-12 DIN). Такие маски недорогие и самые простые.
Хамелеоны	Светофильтр такого типа выполнен сразу из двух стекол, а между ними имеются особые жидкие кристаллы. При обычной освещенности через окошко такого изделия можно видеть все кругом как через солнечные очки. Но при появлении сварочной дуги кристаллы за тысячные доли секунды начинают менять свое положение в пространстве, и стекло фильтра затемняется — становится видно лишь дугу. Таких жидкокристаллических слоев может быть несколько (до 3 шт). Также светофильтры могут иметь покрытие из поляризационных пленок, одна из них покрыта зеркальным напылением. У хамелеонов в обязательном порядке есть датчики дуги, а также элементы питания. Это могут быть батарейки, аккумуляторы, солнечные батареи. Эти маски постепенно вытесняют стандартные, потому что пользоваться ими удобнее, да и защита у них повыше. Плюс не нужно тратить время на смену фильтра, если меняются условия работы. А когда сварка не ведется, то есть возможность в этой же маске проводить зачистку шва, например.

Некоторые маски типа хамелеон можно всячески регулировать и настраивать под себя. Например, настраивать уровень затемнения, светочувствительность (она поможет поменять порог срабатывания фильтра), время рассвечивания (не даст маске быстро просветлеть, даже когда сварка уже закончена, а сам обрабатываемый металл еще светится).

Степень затемненности сварочных светофильтров

Сами маски можно поделить на три типа: щиток, маска обычная и маска с подъемным фильтром. Дополнительно некоторые модели оснащаются системами фильтрации, касками, наушниками и прочими защитными элементами, обеспечивающими дополнительный комфорт во время работы и повышающие уровень защиты.

Есть еще изделия с принудительной подачей воздуха. Они помогут мастеру с комфортом дышать во время работ. Дело в том, что во время сварки в воздух попадают газы, образующиеся во время расплавления электрода и процесса сварки. Этот дым очень вреден для здоровья. И если он выделяется в замкнутом пространстве, то может привести к серьезному отравлению сварщика. А маски с принудительной фильтрацией помогут спокойно дышать свежим воздухом. За счет небольшого моторчика, который затягивает воздух через фильтр, кислород поступает по шлангу прямо под маску. Конечно, система требует дополнительного снаряжения, но в некоторых случаях его приобретение оправдано.

Требования к очкам для газовой резки

При работе автогеном на человеческий глаз воздействуют два вида излучения — видимое и ультрафиолетовое, и последнее представляет наибольшую опасность. Вкупе с воздействием шума, выделением пыли, газов и искр оно способно привести к негативным последствиям вплоть для потери зрения. Поэтому к очкам для газорезчика предъявляются следующие конструктивные требования:

• материал должен быть прочным и легким;
• при ношении атрибут обеспечивает широкое зрительное поле;
• не должны запотевать;
• светофильтр работает по принципу автоматического затемнения (сразу же при появлении световой дуги);
• приветствуется вентиляция области вокруг глаз.

Корпус хороших очков выполняется из пластика или легкого металла. Между ремнем и линзами имеются вентиляционные отверстия, а встраиваемые светофильтры должны защищать от брызг раскаленного металла.

Помимо конструктивных требований, стоит знать о соответствии очков тем или иным нормативно-правовым документам. Например, стандарту OSHA или европейским EN 166, EN 169 и EN 175. На некоторых моделях при их удовлетворении требованиям ставится маркировка DIN. Все обозначения можно найти на корпусе очков, на стеклах или в обоих местах.

https://youtube.com/watch?v=PBKwL7qInms

Тип маски

Традиционная маска – оснащена фиксированным светофильтром, самая простая и дешевая модель. Чтобы разглядеть шов сварщик поднимает маску вручную и опускает ее с помощью кивка. В поднятом состоянии оставляет глаза беззащитными, что может привести к негативным последствиям при отбивке шлака или других работах.

Некоторые образцы традиционных масок не обеспечивают полноценную защиту головы. Устаревшее СИЗ.

Маска с поднимающимся (откидным) светофильтром – обладает защитным стеклом, оберегающим глаза при подъеме светофильтра. Такая модель позволяет осмотреть результат сварки, не снимая маску. Пригодится для работ «болгаркой» или при отбивке шлака.

Маска-хамелеон – снабжена автоматическим светофильтром («хамелеон») с датчиками, которые реагируют на возникновение / исчезновение сварочной дуги. В результате экран маски моментально затемняется в начале сварки и просветляется по ее завершении. Отлично защищает волосы, уши, шею рабочего.

Маска-хамелеон – оптимальный выбор для безопасной и комфортной работы, что положительно сказывается на качестве сварки. Правда, такое изделие обойдется дороже предыдущих типов масок и нуждается в питании.

Маска для специальных работ – имеет систему фильтрации, которая защищает органы дыхания сварщика от вредных испарений (важно при сварке деталей из марганца, хрома, цинка). Данная маска используется в помещениях с плохой вентиляцией. К этому же типу относится модель, в которой предусмотрена подача воздуха извне (по шлангам)

Такой вариант предназначен для сварочных работ под водой

К этому же типу относится модель, в которой предусмотрена подача воздуха извне (по шлангам). Такой вариант предназначен для сварочных работ под водой.
