Обратный молоток для кузовного ремонта

В каких случаях можно обойтись без покраски

Методы собственноручного кузовного ремонта, описанные ниже, дают различный эффект, в зависимости от степени повреждений, их расположения, а также материала поврежденных деталей. Проще всего устранять дефекты на стальных деталях, поскольку этот металл имеет высокие характеристики «памяти», в отличие от алюминия. Деформации на конструкциях из стали являются обратимыми: это значит, что металл в поврежденных участках не мнется, а лишь «смещается». Достаточно «сдвинуть» его в исходное положение, чтобы полностью устранить возникшие дефекты. Как правило, краска на кузовных элементах при этом остается невредимой, благодаря чему процесс ремонта значительно упрощается и удешевляется.

Плюсы и минусы

Молоток обратного действия имеет очень много хороших качеств над инструментами подобного характера. Он дает возможность быстро выполнить рихтовку без существенных конструктивных изменений автомобиля. Работу при помощи данного инструмента можно исполнять в тех местах, которые недоступны для работы традиционным инструментом. Также цена подобного инструмента сравнительно небольшая, фактически любой водитель как правило приобретает подобный инструмент в собственный автогараж. Также во многих случаях, можно обойтись без разрушения заводской покраски.

К минусам данного инструмента можно отнести лишь то, что непростые повреждения не всегда выйдет поправить. Также, в большинстве случаев, человек без навыка может принести только больше ущерба автомобильному кузову.

В общем, это замечательный инструмент, какой лучше иметь в наборе собственных инструментов, так как воспользовавшись его помощью можно немедленно исправить ошибки водителя или находящихся вокруг.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Принцип работы

Обратный молоток для кузовного ремонта служит полезным инструментом, удаляющим неровности в сложных местах автомобиля. К ним относятся: пороги, арки, стойки. Оборудование применяется только при мелких незначительных вмятинах, но при мощном нарушении геометрии кузова одним молотком не обойтись.

обратный молоток для кузовного ремонта

В таких случаях используют стапели. Ремонт с применением обратного молотка проходит следующим образом:

1. Область для выравнивания нужно очистить и обезжирить.
2. Затем при помощи шлифовальной машины удалить лакокрасочное покрытие.
3. В очищенное место приварить ремонтные круглые шайбы. Для этих целей используется сварочный аппарат. Если со споттером в комплекте идет обратный молоток, то процесс облегчается лишь сменой насадки.
4. На конец молотка нужно прикрутить металлический крюк, который всегда поставляется вместе с инструментом.
5. Зацепив крюк за шайбу, нужно одной рукой крепко взяться за металлическую гирю, а другой – за рукоятку. Резкими движениями направлять гирю к рукоятке, тем самым выравнивая поверхность авто. Чем сильнее удары, тем быстрее устранится дефект.

Рихтовка кузова автомобиля

Обратный молоток для рихтовки выполняет восстановление деформированных поверхностей до первоначального вида. При сильных погрешностях кузова возникает внутреннее напряжение, которое в последствие образует сжатия и растяжения. Важную роль играет характер вмятины. Например, при образовании неровностей в центре кузова, во время вытягивания начнут образовываться новые дефекты.

Если рихтовка проведена правильно, напряжение из-за деформации устранится, а форма кузова примет первоначальный ровный вид. После выравнивания поверхности нужно провести процедуру прямой ковки.

Это означает, что те вмятины, которые молоток не выровнял из-за их мелких размеров, нужно так же разгладить. Для этого понадобится контропора и алюминиевый молоток.

Делаем своими руками

Для того чтобы сделать собственный инструмент, понадобятся чертежи обратного молотка.

обратный молоток без насадок в комплекте

В них указываются оптимальные параметры устройства, подробности соединения деталей и их количество. Как сделать обратный молоток своими руками, используя подручные средства? Для этого процесса понадобятся следующие элементы:

• стальной прут толщиной 2 см (можно и тоньше, но срок его службы будет меньше), длиной 50 см;
• рукоятка из каучука или эбонита (подойдет обыкновенная насадка);
• нержавеющий стальной крюк толщиной 4-5 мм;\
• сварочный аппарат;
• 2 стальные шайбы диаметром 2,5-3 см;
• гиря длиной примерно 16-17 см, толщиной 6 см.

Время изготовления инструмента – 30-40 минут. Процесс несложный, поэтому не должно возникнуть вопросов, как сделать обратный молоток самостоятельно. Имея под рукой указанные предметы, нужно сделать следующее:

1. Стальной прут очистить и обезжирить, при необходимости отшлифовать поверхность до идеально ровной.
2. На один конец нужно закрепить крюк. Лучше всего сделать это при помощи сварочного аппарата, чтобы не тратить время на создание резьбы для закрутки отдельных насадок. После этого нужно продеть одну небольшую (2,5-3 см) шайбу и приварить ее возле основания крюка. Это нужно для того, чтобы гиря при работе не слетала к обрабатываемой поверхности.
3. В гире необходимо проделать отверстие диаметром 2,1 см, чтобы деталь свободно передвигалась по пруту во время работы. Форма гири не должна иметь углы и выступы, иначе мастеру будет неудобно передвигать ее во время ремонта. Желательно приварить к обоим концам круглые стальные листы, чтобы ладонь не соскальзывала с гири.
4. Со свободного конца штыря нужно вдеть гирю. Если ход тугой, увеличить диаметр еще на 0,5 см.
5. Перед тем как надеть эбонитовую рукоятку, нужно зафиксировать еще одну шайбу, которая точно так же будет не допускать ход гири вплотную к рукоятке. После этого можно закреплять саму ручку молотка.

Вспомогательные аксессуары

Аксес­су­а­ры для рабо­ты с дверь­ми через окон­ный про­ём (окон­ный про­тек­тор PDR и клин)

Для ремон­та вмя­тин на две­рях инстру­мен­ты PDR обыч­но рас­по­ла­га­ют­ся меж­ду пане­лью две­ри и её стек­лом. Что­бы предот­вра­тить повре­жде­ние стек­ла, исполь­зу­ет­ся окон­ный про­тек­тор со спе­ци­аль­ным кли­ном. Всё, что Вам нуж­но сде­лать, это опу­стить стек­ло вниз, вста­вить клин и защит­ный про­тек­тор, создав про­стран­ство для рабо­ты инстру­мен­та. Так­же, вме­сто кли­на исполь­зу­ет­ся воз­душ­ная подуш­ка, кото­рая лег­ко уве­ли­чи­ва­ет зазор меж­ду стек­лом и пане­лью, обес­пе­чи­вая луч­ший доступ для инструмента.

Суще­ству­ют раз­лич­ные типы про­тек­то­ров на рын­ке, но наи­бо­лее рас­про­стра­нен­ным явля­ет­ся пла­сти­ко­вый или метал­ли­че­ский лист с пря­мым углом на краю.

Перед нача­лом рабо­ты с дверь­ми нуж­но учи­ты­вать тип уста­нов­лен­ных в них стё­кол. Обыч­но боко­вые стёк­ла сде­ла­ны из ста­ли­ни­та (зака­лён­но­го стек­ла), но сей­час на неко­то­рых совре­мен­ных авто­мо­би­лях могут быть лами­ни­ро­ван­ные боко­вые стёк­ла. Для это­го типа стё­кол кри­тич­но дав­ле­ние, кото­рое может воз­дей­ство­вать на них во вре­мя ремон­та (даже через пла­сти­ко­вый протектор).

Перед ремон­том луч­ше все­гда про­ве­рять стек­ло две­ри, на кото­рой будет выправ­лять­ся вмя­ти­на. Лами­ни­ро­ван­ное стек­ло мож­но рас­по­знать по 2‑х слой­ной струк­ту­ре, кото­рую мож­но уви­деть в верх­ней части стек­ла. Если стек­ло выгля­дит как 2 слоя, скле­ен­ных вме­сте, это при­знак лами­ни­ро­ван­но­го стек­ла. Напро­тив, слой­ность не будет вид­на по краю кус­ка зака­лен­но­го стек­ла. Оно будет выгля­деть как абсо­лют­но глад­кий, цель­ный кусок. Так­же в угол­ке стек­ла может быть обо­зна­че­ние «laminated» или «tempered».

Если стек­ло лами­ни­ро­ван­ное, то луч­ше сле­до­вать сле­ду­ю­щим реко­мен­да­ци­ям, что­бы мини­ми­зи­ро­вать веро­ят­ность повре­жде­ния стекла.

1. Сни­ми­те мол­динг на верх­нем краю двер­но­го проема.
2. Опу­сти­те стек­ло так, что­бы оно выхо­ди­ло из про­ёма при­мер­но на 7–8 см.
3. Исполь­зуй­те надув­ную подуш­ку для созда­ния про­стран­ства меж­ду стек­лом и пане­лью. Не исполь­зуй­те для это­го клин, так как дав­ле­ние для лами­ни­ро­ван­но­го стек­ла опасно.
4. Все­гда исполь­зуй­те метал­ли­че­ский защит­ный про­тек­тор для лами­ни­ро­ван­ных стёкол.

Сня­тие мол­дин­га с верх­ней части две­ри даёт боль­ший зазор, что­бы вста­вить инстру­мент меж­ду стек­лом и пане­лью две­ри.  Это даст доста­точ­но места для инстру­мен­та.  Остав­ляя 7–8 см стек­ла под­ня­тым, Вы може­те при­ло­жить более рав­но­мер­ное дав­ле­ние к цен­тру стек­ла надув­ной подуш­кой, вме­сто того, что­бы кон­цен­три­ро­вать всё дав­ле­ние на верх­нем краю.  Метал­ли­че­ский про­тек­тор так­же помо­га­ет рас­се­ять дав­ле­ние, кото­рое Вы буде­те ока­зы­вать на стек­ло с помо­щью инструмента.

Так как лами­ни­ро­ван­ное стек­ло лег­че повре­дить, чем зака­лён­ное, при PDR ремон­те вмя­тин на две­рях, то ино­гда, если маши­на доро­гая, самый без­опас­ный спо­соб — это снять внут­рен­нюю обшив­ку две­ри и стекло.

Стенд для капо­та (hood stand)

Стенд обыч­но исполь­зу­ет­ся для ремон­та вмя­тин на капо­те, когда они не могут быть отре­мон­ти­ро­ва­ны на машине. Стенд упро­ща­ет рабо­ту. На стен­де панель жёст­ко закреп­ля­ет­ся и мастер может лег­ко полу­чить доступ к обрат­ной сто­роне в любой точке.

Совре­мен­ные стен­ды име­ют регу­ли­ров­ки, что поз­во­ля­ет их исполь­зо­вать для капо­тов раз­ных раз­ме­ров, а так­же для кры­шек багаж­ни­ка. Стенд лег­ко скла­ды­ва­ет­ся для ком­пакт­но­го хранения.

Упо­ры, фик­са­то­ры, подвесы

Для ремон­та вмя­тин на кузо­ве авто кро­ме спе­ци­аль­но­го инстру­мен­та тре­бу­ют­ся упо­ры и фик­са­то­ры. Важ­но зафик­си­ро­вать подвиж­ную ремон­ти­ру­е­мую панель (капот, крыш­ку багаж­ни­ка или дверь) в удоб­ном поло­же­нии. Для это­го исполь­зу­ют­ся спе­ци­аль­ные упо­ры и фиксаторы.

Под­ве­сы пред­на­зна­че­ны для созда­ния опо­ры и пра­виль­но­го рыча­га для крю­ков при прав­ке вмя­тин. Обыч­но кре­пят­ся за тех­но­ло­ги­че­ские отвер­стия кузо­ва. Они быва­ют раз­ных форм и раз­ме­ров. Так­же для этих целей исполь­зу­ют­ся кара­би­ны. Они удер­жи­ва­ют более мас­сив­ные инстру­мен­ты во вре­мя уда­ле­ния обшир­ных повреждений.

Ножи для рез­ки герметика

Ножи для срез­ки гер­ме­ти­ка необ­хо­ди­мы при ремон­те вмя­тин под уси­ли­те­ля­ми. Нож поз­во­ля­ет акку­рат­но сре­зать гер­ме­тик, не поца­ра­пав ЛКП. Дан­ные ножи ост­рые и эла­стич­ные. Могут иметь раз­ную дли­ну, раз­ные ручки.

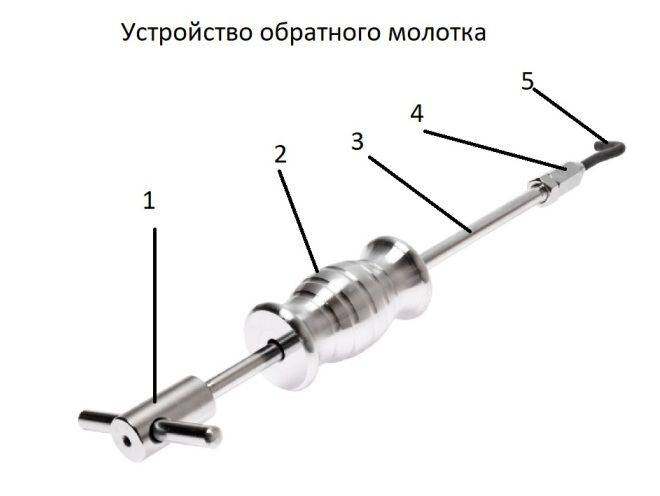

Устройство и принцип работы

Этот инструмент имеет специфическое устройство, он состоит из металлического штыря, размер обратного молотка около полуметра. С одной стороны штыря расположена массивная рукоять, а с другой – крепежное устройство, с помощью которого он фиксируется к обрабатываемой поверхности. Перед крепежным устройство расположена специальная, движущаяся гиря.

Как же он работает? Для работы нужно прикрепить инструмент к необходимой поверхности, одной рукой держать за ручку, а второй за гирю. Затем резким движением привести гирю к ручке, за счет чего образуется вытягивающее усилие. При этом движении можно почувствовать удар, который отводит металлическую поверхность в сторону рукояти. Сам эффект похожий на удар обычного молотка, но с обратной стороны.

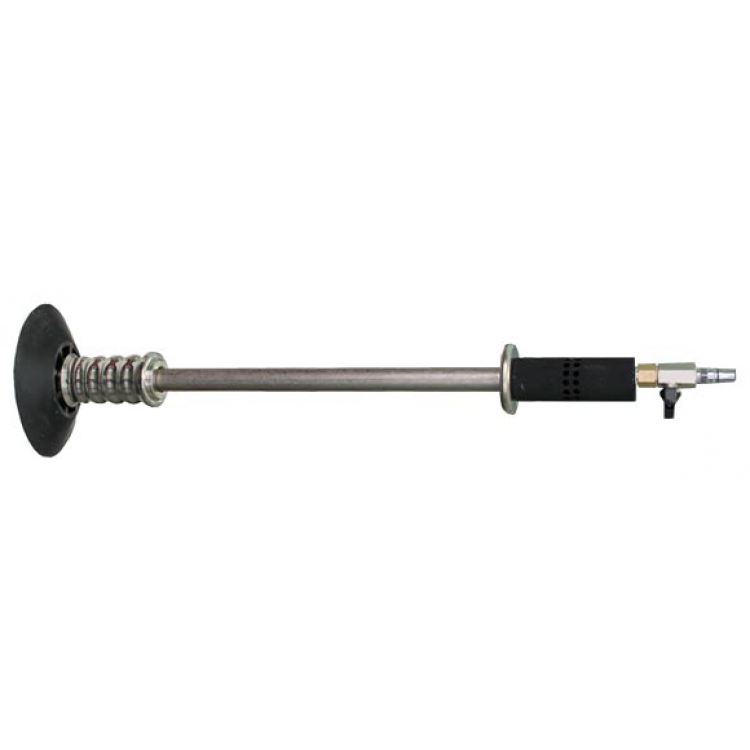

Принцип действия присоски для обратного вакуумного молотка похож принцип работы сантехнического вакуума.

Разные модели могут дополняться различными аксессуарами, в том числе гирьками разного веса, для создания усилия в широком диапазоне, но принцип работы неизменный. Также производитель может предоставлять комплект креплений. Это позволяет эффективно использовать инструмент при ремонте различной сложности и в разнообразных ситуациях.

Очень важно правильно компоновать инструмент, исходя из характеристик обрабатываемого металла. Если он слишком тонкий, молоток с большой гирей может не выровнять поверхность, а сделать горб

Работать им нужно очень аккуратно, так как малейшее отклонение от необходимого усилия не принесет желаемого результата. Применять этот инструмент рекомендуется только в тех случаях, когда нет доступа с обратной стороны кузова. Во всех остальных случаях лучше использовать резиновую киянку.



Если фиксация к корпусу выполняется помощью сварки, важно чтобы крепление остыло. Иначе тянуться будет не вмятина, а разогретый металл

Изготовление

Самостоятельно сделать такое приспособление не так уж и сложно. Специальных инструментов и материалов при этом не потребуется. И времени много для этого не будет нужно. Чтобы иметь наглядное представление о работе, можно посмотреть обучающее видео, а также сделать примерный чертеж.

Если говорить про инструментарий, то для работы вам потребуется следующее:

1. Штырь из металла на 50 см и диаметром в 20 мм;
2. Груз с внутренним отверстием;
3. Желательно иметь инструмент для нарезания резьбы;
4. Аппарат для сварки;
5. Болгарка.

Если вы хотите сделать молоток с крючковым типом крепления, то выполните крючок на конце штыря. Его можно сделать из пассатижей или тисков. Другой вариант — приварить уже готовый крючок от другого инструмента.

Если же захват инструмента будет резьбовым, то нарежьте резьбу на конце штыря специальным инструментом. Много нарезать ее не нужно, поскольку металл кузова достаточно тонкий.

Когда будет готов наконечник, на штырь надевают груз, ограниченный с обратной стороны инструмента. Это можно выполнить посредством резьбового упора или же методом сварки. Резьбовой упор — вариант более приемлемый, поскольку можно применять грузы разного веса в зависимости от того, какое нужно усилие на конце инструмента.

Применение

Такой инструмент имеет следующий принцип работы:

1. Для начала внимательно изучите деформированный участок на машине и подберите подходящий крюк в зависимости от места его расположения, а также размеров вмятины — это позволит в будущем правильно вычислить точность силы приложения;
2. Потом поврежденный участок на кузове хорошо очистите от лишнего слоя краски, а также грунта до металла;
3. Далее, на металлическую поверхность вмятины на автомобиле приварите специальные скобы (ремонтные шайбы) посредством сварочного аппарата. Если с молотком в комплекте идет электрический споттер, то при выравнивании потребуется только сменить насадку;
4. За скобы зацепляем крючок инструмента, потом аккуратно и легко вытягиваем вмятину. Рекомендуется это делать до полного исчезновения поврежденного участка кузова;
5. Чтобы целиком удалить вмятины, для начала приварите несколько скоб, а потом через их отверстия протяните прут инструмента, чтобы повреждение исчезло;
6. Исправленный участок обрабатываем грунтовкой и покрываем краской в зависимости от тона кузова.

Однако, наравне с преимуществами, такой молоток имеет и ряд недостатков. Из-за них можно вместе с имеющейся вмятиной на кузове удалить и неповрежденный ранее слой краски. Кроме этого, данный инструмент не подойдет для исправления больших вмятин на капоте, крыше или поверхности багажника машины. А приваривание скоб может испортить металл, из-за этого деталь потребуется заменить полностью.

Принцип работы

Обратный молоток для кузовного ремонта служит полезным инструментом, удаляющим неровности в сложных местах автомобиля. К ним относятся: пороги, арки, стойки. Оборудование применяется только при мелких незначительных вмятинах, но при мощном нарушении геометрии кузова одним молотком не обойтись.

В таких случаях используют стапели. Ремонт с применением обратного молотка проходит следующим образом:

1. Область для выравнивания нужно очистить и обезжирить.
2. Затем при помощи шлифовальной машины удалить лакокрасочное покрытие.
3. В очищенное место приварить ремонтные круглые шайбы. Для этих целей используется сварочный аппарат. Если со споттером в комплекте идет обратный молоток, то процесс облегчается лишь сменой насадки.
4. На конец молотка нужно прикрутить металлический крюк, который всегда поставляется вместе с инструментом.
5. Зацепив крюк за шайбу, нужно одной рукой крепко взяться за металлическую гирю, а другой – за рукоятку. Резкими движениями направлять гирю к рукоятке, тем самым выравнивая поверхность авто. Чем сильнее удары, тем быстрее устранится дефект.

Рихтовка кузова автомобиля

Обратный молоток для рихтовки выполняет восстановление деформированных поверхностей до первоначального вида. При сильных погрешностях кузова возникает внутреннее напряжение, которое в последствие образует сжатия и растяжения. Важную роль играет характер вмятины. Например, при образовании неровностей в центре кузова, во время вытягивания начнут образовываться новые дефекты.

Если рихтовка проведена правильно, напряжение из-за деформации устранится, а форма кузова примет первоначальный ровный вид. После выравнивания поверхности нужно провести процедуру прямой ковки.

Это означает, что те вмятины, которые молоток не выровнял из-за их мелких размеров, нужно так же разгладить. Для этого понадобится контропора и алюминиевый молоток.

Делаем своими руками

Для того чтобы сделать собственный инструмент, понадобятся чертежи обратного молотка.

В них указываются оптимальные параметры устройства, подробности соединения деталей и их количество. Как сделать обратный молоток своими руками, используя подручные средства? Для этого процесса понадобятся следующие элементы:

• стальной прут толщиной 2 см (можно и тоньше, но срок его службы будет меньше), длиной 50 см;
• рукоятка из каучука или эбонита (подойдет обыкновенная насадка);
• нержавеющий стальной крюк толщиной 4-5 мм;\
• сварочный аппарат;
• 2 стальные шайбы диаметром 2,5-3 см;
• гиря длиной примерно 16-17 см, толщиной 6 см.

Время изготовления инструмента – 30-40 минут. Процесс несложный, поэтому не должно возникнуть вопросов, как сделать обратный молоток самостоятельно. Имея под рукой указанные предметы, нужно сделать следующее:

1. Стальной прут очистить и обезжирить, при необходимости отшлифовать поверхность до идеально ровной.
2. На один конец нужно закрепить крюк. Лучше всего сделать это при помощи сварочного аппарата, чтобы не тратить время на создание резьбы для закрутки отдельных насадок. После этого нужно продеть одну небольшую (2,5-3 см) шайбу и приварить ее возле основания крюка. Это нужно для того, чтобы гиря при работе не слетала к обрабатываемой поверхности.
3. В гире необходимо проделать отверстие диаметром 2,1 см, чтобы деталь свободно передвигалась по пруту во время работы. Форма гири не должна иметь углы и выступы, иначе мастеру будет неудобно передвигать ее во время ремонта. Желательно приварить к обоим концам круглые стальные листы, чтобы ладонь не соскальзывала с гири.
4. Со свободного конца штыря нужно вдеть гирю. Если ход тугой, увеличить диаметр еще на 0,5 см.
5. Перед тем как надеть эбонитовую рукоятку, нужно зафиксировать еще одну шайбу, которая точно так же будет не допускать ход гири вплотную к рукоятке. После этого можно закреплять саму ручку молотка.

Каждый водитель, который хоть один раз сам занимался ремонтом своей машины, знает, что такое обратный молоток. Для тех, кто впервые слышит это название, мы подробно расскажем в данной статье об этом инструменте.

Самой ответственной частью в ремонте кузова автомобиля является выравнивание его поверхности. Для рихтовки кузова нужно иметь все необходимые инструменты. К таким относится и обратный молоток.

Обратный молоток для кузовного ремонта – металлический штырь размером 50 см в длину и диаметром 2 см. На нём расположены два элемента: втулка из резины и шайба из металла. Шайба удерживает втулку и не позволяет, чтобы вибрации от ударов переходили на корпус молотка.

На некоторых обратных молотках могут присутствовать крюки. С помощью них молоток захватывает скобы, приваренные к кузову, удерживаясь на нём во время проведения выравнивания поверхности автомобиля.

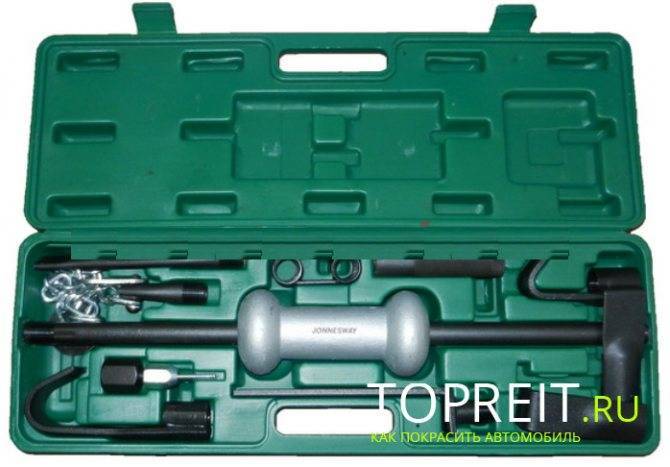

Насадки для обратного молотка

Конструкция держателя зависит от назначения и способа крепления к кузову, подшипнику, ступице или другой запрессованной детали механизма. Одна, пусть и самая удобная с виду насадка, не способна выручить слесаря, постоянно занимающегося рихтовкой и ремонтом. В небольшой мастерской желательно иметь универсальный инструмент с набором из нескольких удобных фиксаторов разного типа.

Примеры насадок для обратного молотка:

1. Насадки-крючки для механического молотка.

Комплект насадок для работы с холодным клеем.

Захват-гребенка.

Инструмент с набором пневматических присосок.

Обратный молоток для подшипников с набором удобных насадок.

Конструкция

Конструктивные особенности инструмента достаточно просты. Представлен обратный молоток в виде стального прута длиной порядка 50 см и диаметром 20 мм. На металлическом основании содержится фиксирующая шайба, крючок и свободно посаженные гири. В зависимости от характера инструмента последние могут отличаться согласно массе.

Современные модели комплектуются несколькими типами крючков, которые позволяют захватывать металл в области поврежденных участков кузова. Грамотный подбор инструмента дает возможность справляться с достаточно серьезными работами, начиная с выравнивания мятых порогов и заканчивая обработкой двойного металла, что располагается в области задних крыльев автомобиля.

Лучшие обратные молотки на холодном клее

Испытав на практике наиболее популярные модели инструментов данного типа, для бережной рихтовки профессионалы советуют купить обратный молоток на холодном клее 1PDR или 2215002 – оба отличаются повышенной надежностью и эффективностью при выполнении кузовного ремонта.

Эконом обратный молоток с насадкой на холодном клее 2215002

Система на холодном клее от производителя 1PDR обеспечивает возможность исправления деформации поверхности на больших площадях, значительно ускоряя проведение восстановительных работ и их эффективность.

Эконом обратный молоток с насадкой на холодном клее 2215002

В комплект поставки входят обратный молоток, холодный клей, переходник диаметром 44 миллиметра. Масса изделия – 1,75 килограмм.

Обратный молоток 1PDR под холодный клей (без насадок)

Инструмент под холодный клей от компании 1PDR незаменим при проведении работ по восстановлению кузова, повышает их скорость и производительность. Перетягивание металла при его использовании исключено.

Обратный молоток 1PDR под холодный клей (без насадок)

Молоток весит 2,4 килограмма. Насадки нужно покупать отдельно.

Виды

Что такое обратный молоток и для чего он нужен?

Этот инструмент представляет собой устройство, которое позволяет приложить определенное усилие к участку металла с ограниченным доступом. Применяется приспособление для выравнивания небольших участков деформированного автомобиля, которые пострадали от мелких аварий.

Некоторые участки кузова автомобиля можно выровнять обычным резиновым молотком, применяя удары с обратной стороны. Однако большинство поверхности не имеет такого доступа. В таких случаях и необходим обратный молоток. Его наконечник закрепляется в месте деформации, и помощи груза, который находится на другом конце приспособления, на поверхность передается оттягивающее рывковое усилие.

Основные компоненты для сборки

1. Корпус. Коробчатая конструкция из листового металла с передней и задней панелями. Обязательно наличие вентиляционных отверстий и клеммы заземления.
2. Источник питания. В самом простом виде это переделанный своими руками трансформатор с защитным автоматом в первичной цепи.
3. Кабели питания. Сварочный кабель должен иметь клемму для подключения к питанию и резьбовой контакт для присоединения к пистолету, а кабель массы — клемму и контактную площадку для сварного присоединения к кузовной детали.
4. Схема управления. В минимальном варианте включает в себя кнопку-выключатель на пистолете, реле отключения входного напряжения, провода управления и блок питания цепи управления.
5. Сварочный пистолет. На одном конце находится контактное резьбовое соединение для присоединения электродов и адаптеров, а на другом — гнездо для подключения сварочного кабеля.
6. Оснастка. В базовом варианте включает в себя электроды для шайб и шпилек, обратный молоток и адаптер для подключения угольного электрода.

Сборка обратного молотка (инопуллера) своими руками

• стальной пруток длиной 60 см, диаметром 17 мм, с резьбой на обоих концах;
• стальная втулка со сквозным отверстием диаметром 15 мм, длиной 15 см и диаметром 40 мм;
• возвратная пружина;
• гайки и шайбы ограничителя хода;
• адаптеры для крепления электродов.

Вначале на конец прутка, предназначенный для крепления в пистолет, надевается шайба и плотно затягивается гайка. Затем пруток пропускается через втулку и возвратную пружину. На последнем этапе на нижнюю резьбу крепятся шайба и гайка, а затем навинчивается адаптер электрода.

Во время работы массивная втулка будет отталкиваться от пружины и совершать возвратно-поступательные движения между двумя шайбами.

Изготовление рабочего пистолета

Фирменные пистолеты для споттера обычно выпускают в виде устройств с пистолетной рукояткой. Многое из того, что изготавливают народные умельцы своими руками, только условно можно назвать «пистолетом». Нередко это просто цилиндр с кнопкой и клеммой для подключения кабеля на торце.

Это связано с тем, что пистолет для споттера состоит всего из трех деталей: корпуса, контактного стержня и выключателя. Контактный стержень обычно изготавливают из латуни. На одном его конце находится резьба для крепления обратного молотка, а на другом — зажим для подключения питания.

Для тех, делает такие устройства собственными руками, поместить его в пистолетный корпус или использовать как есть — дело личных предпочтений. При этом, несмотря на низкое напряжение сварки, он должен быть обязательно заизолирован: таковы требования правил техники безопасности.

Трансформатор для споттера

Для изготовления источника питания для споттера подойдет любой трансформатор. В Интернете распространены видео изготовления аппаратов точечной сварки на основе трансформаторов микроволновок и других бытовых приборов.

При этом авторы этих поделок не сообщают, на какой ток рассчитаны их устройства, а это очень важно, т. к. проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали

Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В)

проплавление поверхности металла при работе споттера должно происходить за доли секунд, никак не проявляясь с обратной стороны детали. Фабричные аппараты имеют мощность 3÷5 кВт при напряжении холостого хода 7÷8 В (напряжение при сварке – 1.5÷2 В).

Для споттера, собранного своими руками и предназначенного только для кузовного ремонта, достаточно мощности 1.5÷2 кВт. Рассчитать, сколько должно быть витков во вторичной обмотке трансформатора, несложно.

Для этого количество витков первичной обмотки (новой) надо разделить на частное от деления 220 на 7÷8. Обычно получается буквально несколько витков.

Схема блока управления

В Интернете достаточно много электронных схем, которые подписаны как блоки управления споттерами. Некоторые из них относятся к промышленным образцам установок точечной сваркой (в том числе и старым), другие изобилуют электронными компонентами и обладают избыточными параметрами, а ряд схем вообще не имеет отношения к нашей теме.

Во многих из предлагаемых устройств реализованы регулировки тока и напряжения холостого хода, а также управление длительностью сварочного импульса. Их изготовление предполагает определенную квалификацию, а применяемые детали не так уж и дешевы.

Выбор одной из таких схем целесообразен, если предполагается делать споттер для коммерческого использования в небольшой автомастерской. А для устройств, которые изготавливаются своими руками и используются в домашних условиях, имеются более простых решений.

Преимущества и недостатки

Молоток обратного действия имеет множество преимуществ над инструментами аналогичного характера. Он позволяет быстро выполнить рихтовку без значительных конструктивных изменений автомобиля. Работу с помощью этого инструмента можно выполнять в тех местах, которые недоступны для работы обычным инструментом. Также стоимость такого инструмента относительно небольшая, практически любой автолюбитель может приобрести такой инструмент в свой гараж. Также в большинстве случаев, можно обойтись без разрушения заводской покраски.

К недостаткам этого инструмента можно отнести только то, что сложные повреждения не всегда получится исправить. Также, в некоторых случаях, человек без опыта может принести только больше вреда кузову автомобиля.

В общем, это отличный инструмент, который лучше иметь в наборе своих инструментов, так как с его помощью можно быстро исправить ошибки водителя или окружающих.

Для чего нужен обратный молоток?

Изделие имеет сравнительно узкую специализацию и при использовании требует определенной сноровки, в противном случае можно легко небольшую вмятину превратить в солидный горб. В зависимости от разновидности насадок его можно применять для следующих работ:

1. В слесарных автомастерских этим инструментом рихтуют деформированный кузов.
2. При наличии специальных зажимов удобно использовать обратный молоток для снятия подшипников, если затруднен доступ к обратной стороне обоймы.
3. Можно применять обратный молоток для снятия ступицы.
4. Для демонтажа шарниров и других запрессованных деталей.
