Разновидности обратного молотка
Несмотря на свою простоту, это приспособление со временем приобрело несколько вариантов исполнения. Каждый вариант применяется в отдельных случаях, которые зависят от типа повреждения и мастерства специалиста. В общих чертах конструкция этого прибора одинакова, как и его принцип действия. Различия имеются только в способе крепления инструмента к кузову.
Второй, такой же простой вариант обратного молотка отличается от предыдущего тем, что на конце вместо крючка находится обычная резьба. Чтобы выровнять поверхность таким приспособлением, необходимо проделать в центре деформации отверстие, просунуть туда конец с резьбой, и с обратной стороны закрепить на нем шайбу и гайку.
Самый сложный тип этого приспособления имеет на конце вакуумное устройство, которое закрепляется на поверхности деформированной детали при помощи разреженного воздуха. Присоска может приводиться в действие, как от компрессора, так и обычным методом. Эта разновидность приспособления позволяет рихтовщику исправить несложные повреждения кузова, и одновременно сохранить лакокрасочное покрытие участка, если оно не повреждено.
Как правильно пользоваться устройством
Сразу отметим, что молотком следует работать предельно аккуратно. Ведь, если сильно ударить по деформированной поверхности, то при корректировке образуются прочие изъяны. Профессиональные мастера не рекомендуют молотком обратного действия выравнивать большие вмятины, которые имеются на кузове либо крыше машины, так как эти части легкодоступны и при необходимости можно удалить внутреннюю обшивку, чтобы выровнять металл — то есть оказать необходимое давление с противоположной стороны деталей. Если же деформирована боковая часть автомобиля (в том числе и порог), то без молота с обратным действием точно не обойтись.
Чтобы выполнить высокоточное рихтование вогнутости, следует укрепить стержень устройства в ее начале. Запрещается фиксировать молоток в центральной части изъяна, так как при вытягивании сталь сомкнется, образуются заостренные углы. При отсутствии перегибов рихтовка выполняется довольно просто, удается полностью восстановить первоначальную геометрию детали, прежний дефект становится совершенно незаметным. После этого выполнять шпаклевочные, покрасочные работы не потребуется.
Сложные и большие по площади деформации требуют медленной, плавной корректировки. Вначале нужно оттянуть ободок на вмятине, из-за чего глубина и диаметр уменьшатся. В самом конце выравнивается и центральная часть. Когда молоток прикрепляется к искривленной поверхности точечной сваркой, то после каждого растягивания требуется обрезать место фиксации, отшлифовать шов.
В этом случае важно проследить, чтобы на поверхности металла не оставалось навара, ведь после застывания он становится дополнительным ребром жесткости и мешает фиксации молотка в других точках. Применение такого инструмента — процесс достаточно длительный, требующий аккуратного, ответственного подхода без лишней спешки
Используя молоток обратного действия с фиксацией электрической сваркой, после каждого приваривания следует дать стали остыть, так как горячий участок легко деформируется и увлекает за собой холодную вмятину
Особое внимание следует уделить чистоте обрабатываемой поверхности — наличие сколов краски, мелкого мусора, пыли и иного рода наслоений недопустимо
Классификация пневмомолотков
Сейчас на рынке строительных инструментов имеется множество пневматических отбойных молотков разных производителей. Поэтому непрофессионалу будет достаточно сложно разобраться, какие же молотки по своим параметрам лучше, и что следует учесть при выборе такого инструмента.
Отбойный молоток делят на 2 основных типа:
- объёмные – работа устройства приводится в действие за счёт быстрого расширения воздуха в специальной камере;
- турбинные – работают за счёт энергии, которая вырабатывается при вращении лопаток воздушной турбины.
Все отбойные молотки по своим техническим характеристикам классифицируются на четыре типовых размера по такому показателю, как энергия и частота ударов в секунду:
- Первый тип – энергия удара достигает до 30 Дж, а частота ударов до 45 Гц. Инструмент применяется для удаления, разрушения материалов (глина, кирпич, асфальт) со средней прочностью, а также при проведении работ в стеснённых условиях.
- Второй тип – энергия ударов – до 40 Дж, частота ударов до 34 Гц. Устройства используются для общестроительных работ.
- Третий тип – энергия удара до 45 Дж, частота до 20 Гц. Применяется при работе с прочными материалами с направлением ударов вертикально вниз.
- Четвёртый тип – энергия свыше 50 Дж, частота до 24 Гц. Осуществление работ с материалами высокой степени прочности.
Помимо энергии удара пневматический молоток условно разделяют по среднему весу инструмента:
- от 5 до 6 кг – лёгкие – проведение высотных, отделочных и прочих работ, которые по своей специфике не предусматривают масштабных разрушений. Зачастую используются в быту. Такой инструмент обладает сравнительно небольшим уровнем мощности;
- от 6 до 10 кг – средние – предпочтительнее использовать при осуществлении горизонтальных работ. Такой вес позволяет достаточно длительное время удерживать инструмент при соблюдении определённого направления работы. Поэтому устройство широко применяется в строительстве и при ремонтных работах;
- в пределах 15 кг – тяжёлые. Подобные пневматические молотки предназначены лишь для проведения тяжёлых видов работ, чаще всего в промышленности.
Сила удара – это показатель, связанный с количеством отбиваемого за 1 удар материала. Может колебаться от 2 до 63 Дж. Считается, что чем выше будет показатель силы удара, тем выше скорость и степень эффективности работы устройства.
Частота удара – данный критерий отображает число ударов за единицу времени, то есть скорость работы оборудования. Чем больше сила ударов, тем меньшей будет их частота. Зачастую тяжёлые молотки имеют 1100 ударов в минуту, а более лёгкий инструмент – 3500.
Классификация пневмомолотков
Сейчас на рынке строительных инструментов имеется множество пневматических отбойных молотков разных производителей. Поэтому непрофессионалу будет достаточно сложно разобраться, какие же молотки по своим параметрам лучше, и что следует учесть при выборе такого инструмента.
Отбойный молоток делят на 2 основных типа:
- объёмные – работа устройства приводится в действие за счёт быстрого расширения воздуха в специальной камере;
- турбинные – работают за счёт энергии, которая вырабатывается при вращении лопаток воздушной турбины.
Все отбойные молотки по своим техническим характеристикам классифицируются на четыре типовых размера по такому показателю, как энергия и частота ударов в секунду:
- Первый тип – энергия удара достигает до 30 Дж, а частота ударов до 45 Гц. Инструмент применяется для удаления, разрушения материалов (глина, кирпич, асфальт) со средней прочностью, а также при проведении работ в стеснённых условиях.
- Второй тип – энергия ударов – до 40 Дж, частота ударов до 34 Гц. Устройства используются для общестроительных работ.
- Третий тип – энергия удара до 45 Дж, частота до 20 Гц. Применяется при работе с прочными материалами с направлением ударов вертикально вниз.
- Четвёртый тип – энергия свыше 50 Дж, частота до 24 Гц. Осуществление работ с материалами высокой степени прочности.
Помимо энергии удара пневматический молоток условно разделяют по среднему весу инструмента:
- от 5 до 6 кг – лёгкие – проведение высотных, отделочных и прочих работ, которые по своей специфике не предусматривают масштабных разрушений. Зачастую используются в быту. Такой инструмент обладает сравнительно небольшим уровнем мощности;
- от 6 до 10 кг – средние – предпочтительнее использовать при осуществлении горизонтальных работ. Такой вес позволяет достаточно длительное время удерживать инструмент при соблюдении определённого направления работы. Поэтому устройство широко применяется в строительстве и при ремонтных работах;
- в пределах 15 кг – тяжёлые. Подобные пневматические молотки предназначены лишь для проведения тяжёлых видов работ, чаще всего в промышленности.
Сила удара – это показатель, связанный с количеством отбиваемого за 1 удар материала. Может колебаться от 2 до 63 Дж. Считается, что чем выше будет показатель силы удара, тем выше скорость и степень эффективности работы устройства.
Частота удара – данный критерий отображает число ударов за единицу времени, то есть скорость работы оборудования. Чем больше сила ударов, тем меньшей будет их частота. Зачастую тяжёлые молотки имеют 1100 ударов в минуту, а более лёгкий инструмент – 3500.
Для обеспечения эффективного функционирования пневматического отбойного молотка и поддержания высокого уровня его производительности следует также обращать внимание на характеристики используемого компрессора: рабочее давление и объём сжатого воздуха. https://www.youtube.com/embed/e4-HJmXsyWw
Виды инструмента
Различают несколько видов обратных молотков:
Способы откручивания болтов, винтов или шурупов со слизанными головками
- с пневматическим механизмом;
- споттер;
- с 2 и 3 гирями для лучшего регулирования силы удара;
- вакуумный обратный молоток.
Для применения первых трех типов устройств поверхность автомобиля подвергается шлифовке под ноль, то есть полное удаление лакокрасочного покрытия. В последнем варианте молоток имеет наконечник не в виде крюка, а в форме присоски.
Вакуумный инструмент используется прямо на окрашенной поверхности, не нарушая целостности покрытия и не образуя дефектов. Присоска прикрепляется к металлическому листу, надежно захватывая неровную поверхность. Им очень удобно пользоваться в домашних условиях, не тратя времени и сил на подготовку авто к ремонту и его последующей покраске.
Особенности изготовления обратного молота своими руками
Когда нет возможности «присохшую», «приросшую» деталь выбить с места ударом молотка, используют узкоспециализированный ручной инструмент обратного действия. Конструкция несложная: обратный молоток своими руками для снятия подшипников легко изготовить на верстаке. В гараже найдется подходящий материал для съемника.
Особенности изготовления обратного молота своими руками

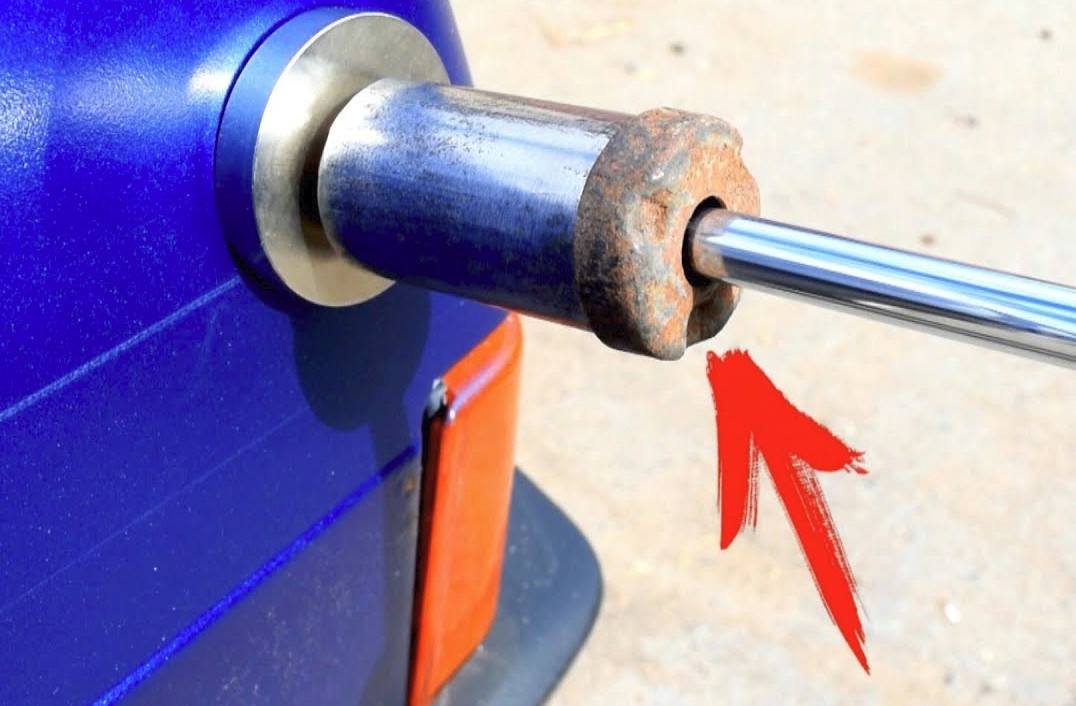

Найдите штырь (металлический прут) длиной до полуметра, диаметром 18-20 мм. Подберите толстостенную трубу большего сечения длиной с ладонь – это так называемая гиря, которая свободно скользит по штырю. На заднюю сторону стержня насадите ручку. С другого конца прута установите фиксирующий элемент: это может быть присоска, гайка с резьбой, крюк.

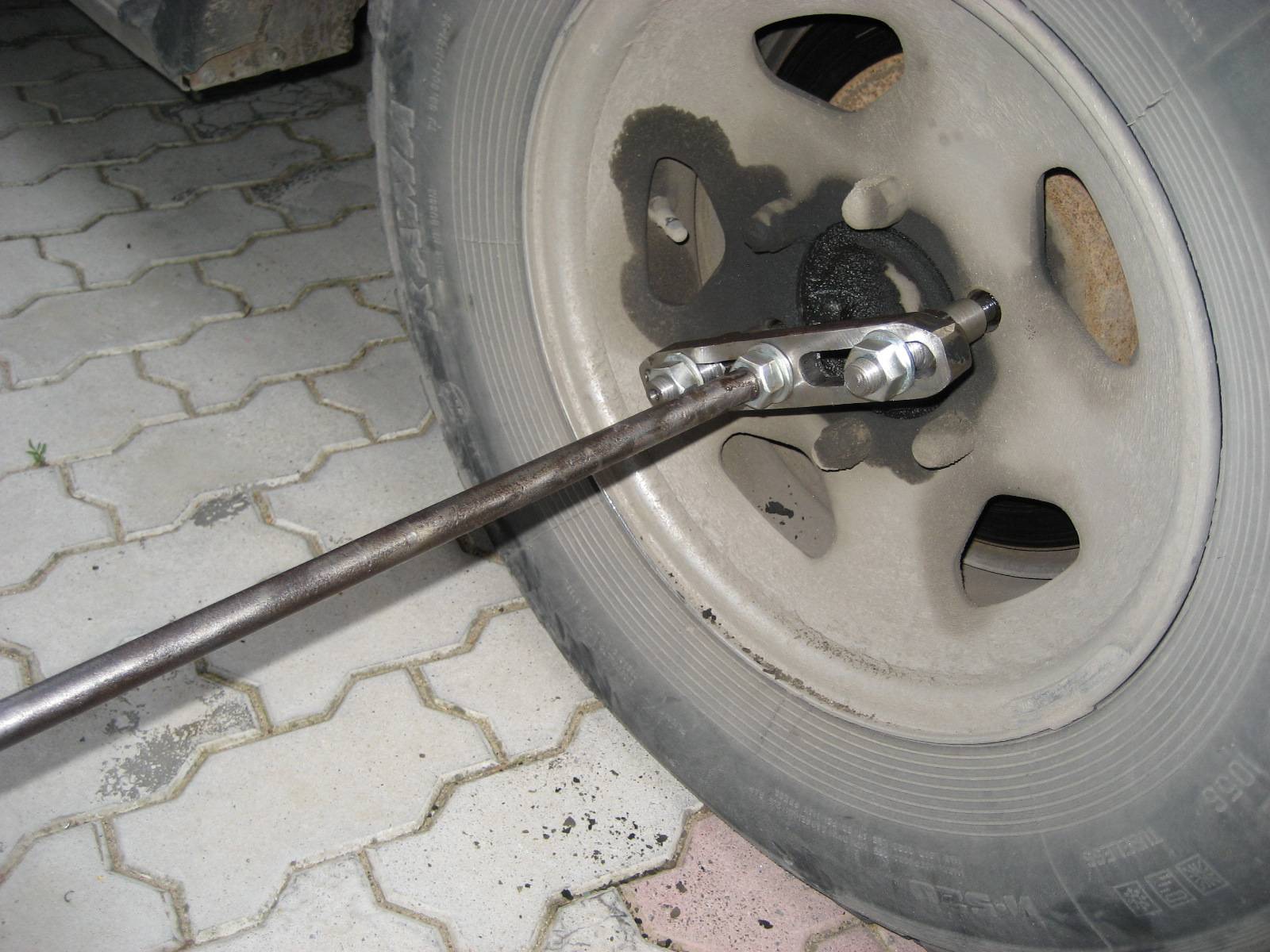

Если вы делаете обратный молоток для снятия ШРУСа своими руками, то вакуумные присоски и крюки не подойдут: лучше приварить специальную насадку.
Проектирование устройства
Найти чертежи обратного молотка для кузовного ремонта можно на многочисленных сайтах
Но перед проектированием важно определиться с целями, для которых инструмент будет использоваться. Обратный молоток для рихтовки возможно сделать за полчаса своими руками, однако схему нужно выбрать заранее
Легче всего собрать модель с клейкой основой или со сменными крюками на резьбе.
Вторым этапом делается четкий чертеж, на котором тщательно прорисовывается каждая деталь. Благодаря этому становится понятно количество составляющих частей и степень их готовности к сборке. Чаще всего именно в этот момент можно заранее продумать и изготовить крючки для вытягивания различного размера. Так как обратный молоток можно сделать с одним или несколькими грузами, то такое разнообразие насадок позволит работать со вмятинами различной тяжести. Например, при специфических повреждениях возможна приварка нескольких петель на одной прямой с последующим продеванием в них штыря для вытягивания одной плоскостью.
Этот метод подойдет не для любой вмятины, однако он позволяет сократить возникающие деформационные силы в металле, что позволяет сделать работу быстрее и с минимальными повреждениями.
Алгоритм изготовления
Когда модель будущего изделия выбрана, нужно рассмотреть последовательность того, как сделать обратный молоток своими руками. Для начала нужно подготовить все составляющие будущего механизма. Первым этапом проводится очистка и шлифовка. Это необходимо сделать для лучшего скольжения груза по основанию молотка. После этого готовятся составные части. В инструменте с крюком изготавливается насадка нужного размера и диаметра. В случае выбора проекта обратного молотка с клеящейся основой, ее собирают из подручных средств.
Интересное дополнение: если под рукой не нашлось подходящей гири, груз обратного молотка можно соорудить своими руками. Для этого нужно распилить лом на детали одинаковой длины и закрепить их изолентой вокруг стержня, а с помощью сварки соединить полученный результат
Важно помнить, что перемещение по всей длине должно происходить свободно, поэтому делать сварные швы внутри нет необходимости
Нужно выбрать железный стержень, который будет толще, чем основание обратного молотка, на 3-4 см и отпилить деталь длиной 5-7 см. Внутри просверливается отверстие под толщину стержня. Резьба нарезается внутри под прямым углом, чтобы приваренная далее пластина находилась строго перпендикулярно рабочей рукоятке. Эта площадка должна быть хорошо отшлифована и очищена, а на внешней стороне искусственно создается ребристая текстура для того, чтобы липкая основа лучше взаимодействовала с ней.
Самодельную липучку из герметика для обратного молотка можно изготовить из различных материалов. Клеящий состав должен отвечать нескольким характеристикам:
- он не должен оставлять следов на лакокрасочном покрытии автомобиля;
- его степень взаимодействия с поверхностью должна обеспечивать надежное сцепление;
- состав должен быть достаточно эластичным.
Для этой цели можно выбирать любой бытовой состав. Например, соскоблить его с деталей, из которых делают пластиковые окна или воспользоваться смолой, которую можно приобрести в хозяйственном магазине.
Скользящий молоток с дополнительными насадками своими руками сделать тоже несложно. Чтобы его изготовить нужно лишь нанести резьбу на основание. При этом будущие насадки обратного молотка будет нужно делать с диаметром больше, чем стержень, на несколько сантиметров — это обеспечит надежность во время работы. В случае, если насадки уже есть и все они рассчитаны на разные стержни, возможно изготовить адаптер для обратного молотка своими руками или приобрести готовый в любом автомобильном магазине.
Использование обратного молотка в работе по вытягиванию вмятин доказало эффективность при работе с арками и порогами, где доступное внутреннее пространство невелико. Также его применение возможно при небольших повреждениях на дверях и корпусе в случае, если не задето ребро жесткости. Самостоятельное изготовление обратного молотка позволит сэкономить значительную сумму.
Источник
Обратный молоток своими руками – особенности изготовления
Существует несколько видов данного инструмента. Это, в частности:
- вакуумный;
- пневматический;
- споттер;
- с двумя и тремя гирями.
Конечно, можно просто пойти и купить инструмент в магазине – благо их выбор в настоящее время очень широкий. Однако здесь есть альтернативный вариант, который подойдет для начинающих автомастеров, или в том случае, если нужно сделать какую-то разовую работу. Ведь простейший обратный молоток вполне можно сделать и собственными руками. Ничего сложного здесь нет, да и времени на его изготовление вы потратите совсем немного.

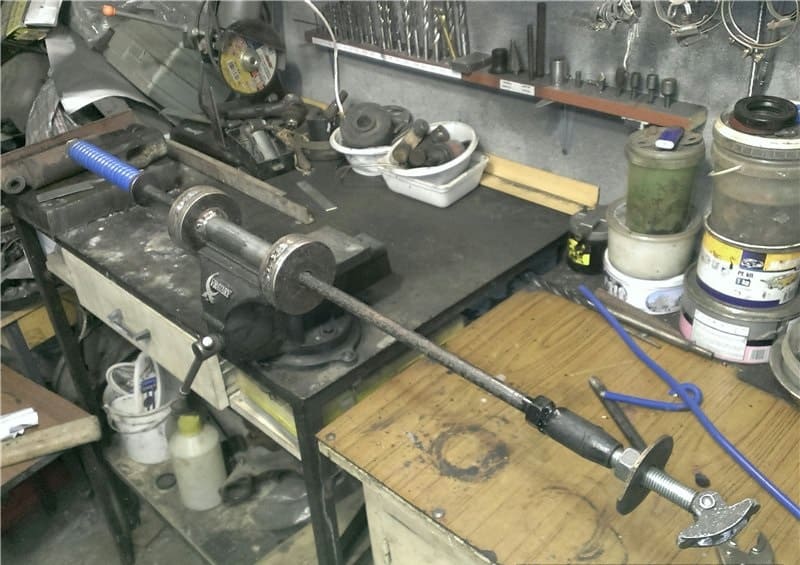

Наиболее оптимальный вариант в данном случае – простой гиревый молоток. Первое, что нам понадобится – это стальной прут
Здесь имеет важное значение его диаметр – нужно брать как минимум 2 сантиметра. Все дело в том, что инструмент, изготовленный из более тонкого прута, окажется недолговечным
Впрочем, для одной рихтовки этого будет вполне достаточно
Также для изготовления самодельного обратного молотка нужна каучуковая рукоятка. Здесь можно воспользоваться снятой с какого-то другого инструмента насадкой. Если есть желание – выточите рукоятку из цельного куска каучука. С поиском этого материала вряд ли возникнут какие-то проблемы
Впрочем, для одной рихтовки этого будет вполне достаточно. Также для изготовления самодельного обратного молотка нужна каучуковая рукоятка. Здесь можно воспользоваться снятой с какого-то другого инструмента насадкой. Если есть желание – выточите рукоятку из цельного куска каучука. С поиском этого материала вряд ли возникнут какие-то проблемы.
Следующая важная часть молотка – стальной крюк. На его конце нужно будет нарезать резьбу для последующего вкручивания в штырь. Таким крюком очень удобно вытягивать поверхности за скобы. Кроме того, данный элемент конструкции также позволит применять инструмент и при снятии форсунок. Также нам понадобятся 2 стальные шайбы диаметром 3 сантиметра. Один из важнейших элементов молотка – это гиря. В данном случае рекомендуется взять обыкновенную магазинную бабку, не имеющую выступов и углов, длиной до 15 и сечением до 6 сантиметров. Кроме того, нам потребуется также и сварочный аппарат.
Теперь можно приступать непосредственно к изготовлению молока. Первым делом необходимо осмотреть прут – он должен быть ровным. Если вы рассчитываете на длительное использование инструмента, эту деталь предварительно следует вымочить в антикоррозийном растворе, чтобы она потом не ржавела. Также прут предстоит зашлифовать и обезжирить. На этом подготовительные работы можно считать законченными. Далее берем шайбу и навариваем ее на один из концов прута. Она будет выполнять роль ограничителя, не позволяя гире слететь во время рабочего процесса. После этого к пруту нужно прикрепить крюк – прикрутить либо приварить.
Затем переходим к предварительной подготовке гири. Эту часть нашего будущего молотка сперва нужно будет просверлить насквозь на токарном станке. Диаметр отверстия выбирается исходя из толщины прута – последний должен иметь свободный ход. Лучше всего сразу же все проверить. Если прут ходит туго, отверстие следует немного расширить. Далее можно надевать гирю и фиксировать вторую шайбу. Она также будет выполнять роль стопора, не позволяя бабке деформировать рукоятку. Теперь нужно только лишь надеть подготовленную заранее каучуковую насадку, и все – простой самодельный обратный молоток готов. Проверить его в работе можно на каком-то ненужном куске железа – в гараже наверняка найдется что-то подходящее для этого.
Кстати, можно сделать и самодельный вакуумный обратный молоток. Для этого в описанную выше конструкцию следует внести незначительные изменения. По сути, нам понадобятся практически все из перечисленных выше комплектующих, за исключением стального крюка. Вместо него к штырю следует прикрепить вантуз. Только обязательно берите новый. Все дело в том, что старым вантузом в таком случае нормально работать просто невозможно. Такой инструмент более удобен в работе. Ведь здесь уже не нужно предварительно приваривать к ремонтируемому кузову специальные скобы.
Виды инструмента
Существует несколько типов такого оборудования, различающихся по способу крепления к металлическим объектам. К ним относятся:

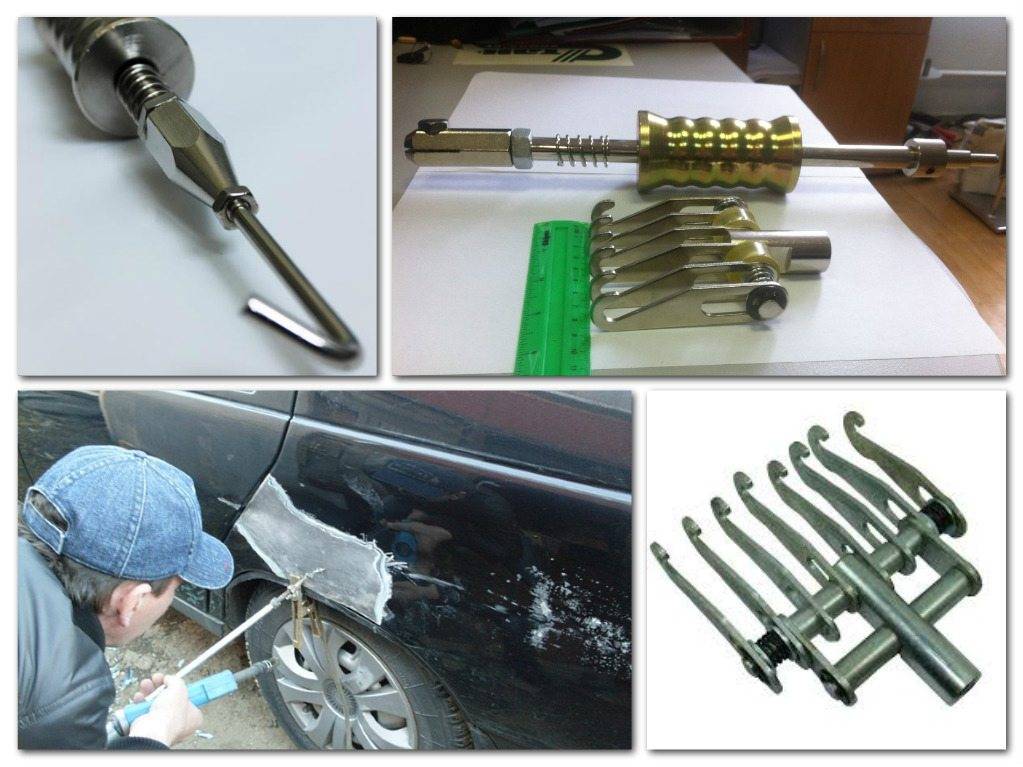

- Механические со вспомогательными насадками. Используется комплект различных переходников и шайб. Наконечники привинчиваются к поверхности, и на них фиксируются крюки для выравнивания.
- Пневматические с вакуумными присосками. Позволяют обойтись без высверливания отверстий. В этом случае лакокрасочное покрытие практически не портится.
- Функционирующие в паре со споттером. Эта схема обратного молотка применяется редко по причине трудоемкости работ. Требуется задействование агрегата для контактной сварки. Место монтажа должно быть предварительно зачищено от ЛКМ.

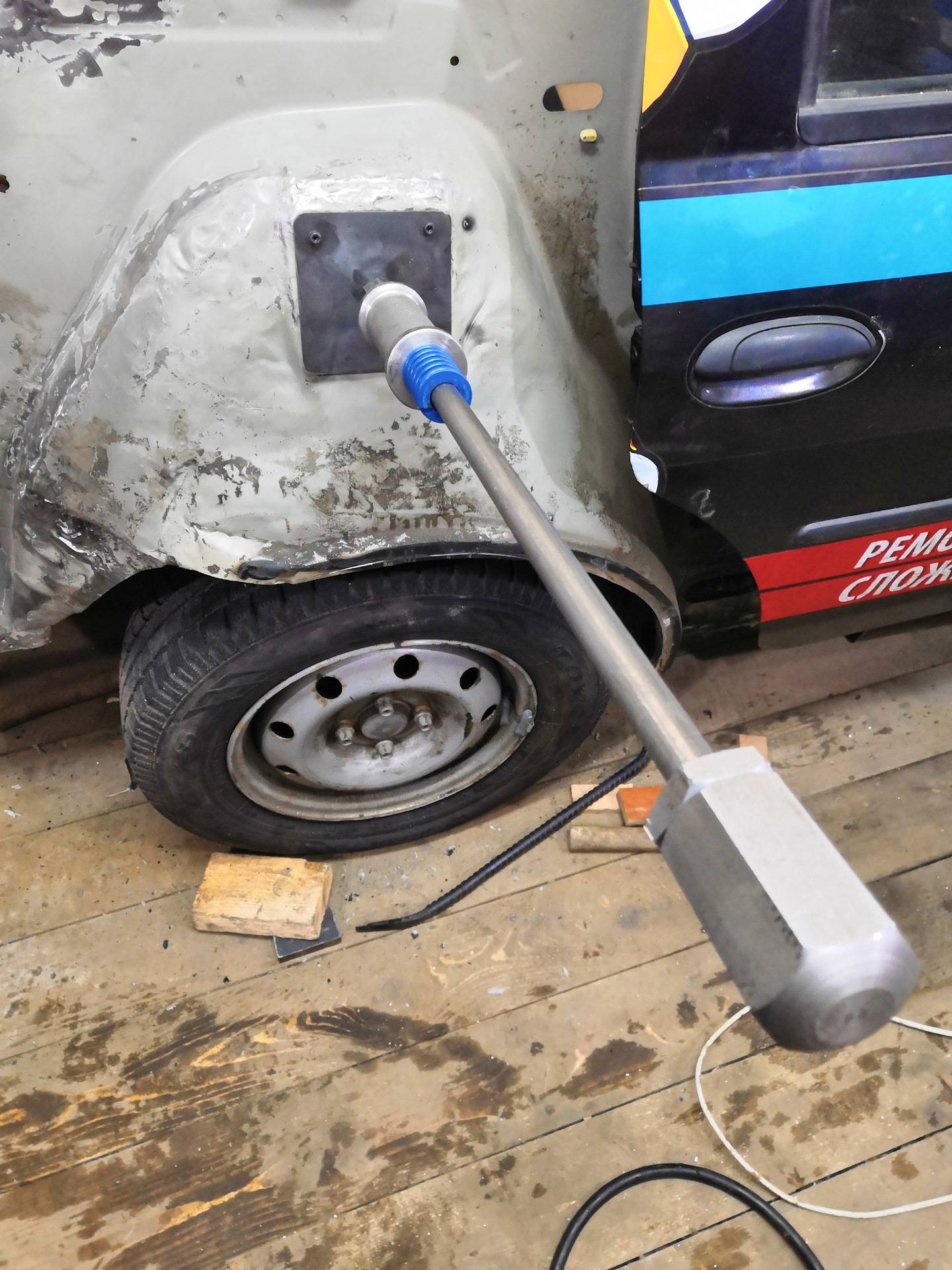

- С клеящимися насадками. Специальные резиновые присоски крепятся при помощи мощного состава на базе цианоакрилата.
Пневматический обратный молоток с вакуумными присосками
Выбор вида устройства осуществляется исходя из конкретных обстоятельств и точного назначения работ.
Самостоятельное изготовление
Изготовить обратный молоток в домашних условиях своими руками достаточно просто. Это не занимает много времени, и не требует особых материалов и инструментов. Для более наглядного понимания можно посмотреть видео в интернете. Примитивный чертеж также не будет лишним.
Для изготовления этого инструмента своими руками понадобится следующее:
- металлический штырь около 50 см и 20 мм в диаметре;
- груз, который имеет внутреннее отверстие;
- инструмент для нарезания резьбы (необязательно);
- сварочный аппарат;
- болгарка.
Если решено изготовить обратный молоток с крючковым типом крепления, то на конце штыря делается крючок. Сделать его можно с помощью тисков или пассатижей. Или же приварить сварочным аппаратом уже готовый крючок от другого устройства.

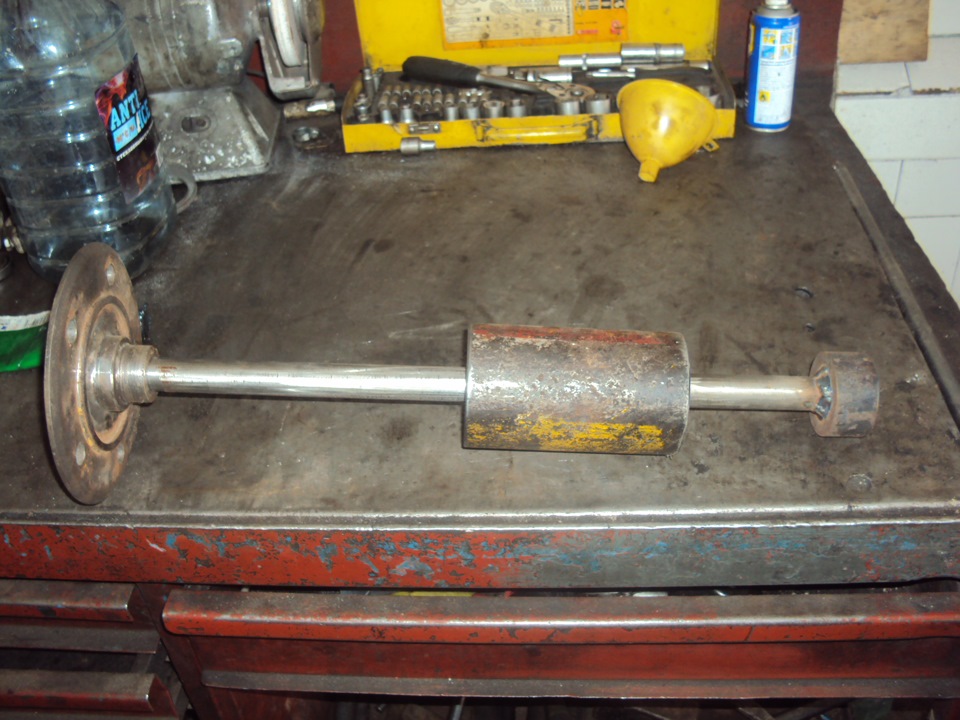

После изготовления наконечника на штырь надевается груз, который ограничивается с обратной стороны инструмента. Это можно сделать при помощи сварки, или использовать резьбовой упор. Второй способ преимущественнее, так как позволит использовать разные по весу грузы в зависимости от требуемого усилия на конце обратного молотка.
Краткая инструкция и советы по применению инструмента
Опять же, чтобы наглядно понять, как это происходит, проще всего посмотреть видео. Если такой возможности нет, то процедура работы с этим приспособлением примерно следующая:
- наконечник закрепляется на деформированном участке кузова;
- ударами груза на себя деталь выравнивается до нужного положения;
- если усилия недостаточно, то груз меняется на более тяжелый.
При вытягивании относительно большого участка металла можно приварить несколько шайб на одной линии и продеть сквозь них штырь. Чтобы сделать это правильно, желательно просмотреть видео на это тему. Затем этот штырь зацепляется крючком, который приварен к приспособлению и оттягивается вместе с металлом, выравнивая его до нужного состояния. При использовании этого способа следует быть осторожным, так как приваривание большого числа шайб может чрезмерно потянуть металл, и испортить кузовную деталь.
Устройство обратного молотка
Существует несколько вариантов строения обратного молотка:
- вакуумный;
- с пневматическим механизмом вытягивания;
- устройства с несколькими утяжелителями;
- модели с клейкой основой или сменными насадками.
Первый из представленных видов имеет уникальное преимущество перед подобными устройствами. Вакуумная присоска позволяет производить ремонтные работы без повреждения лакокрасочного покрытия. В зависимости от мощности вакуумного обратного молотка, возможно вытягивать небольшие и средние по площади повреждения на различных частях кузова. Однако при работе необходимо соблюдать особую технологию: вытягивание должно производиться от края повреждения r его центру. В ином случае возникает опасное для металла напряжение, которое может привести к излому или непрогнозируемой деформации.
Самодельный обратный молоток можно соорудить из самых простых составляющих:
- металлический стержень подходящей толщины и длиной около полуметра;
- стальные шайбы соответствующего диаметра для установки упоров;
- гири для увеличения силы воздействия;
- резиновая рукоятка (возможно заменить на любой другой удобный материал);
- крюк или металлическая пластина с держателем — в зависимости от конструкции предполагаемого молотка.
От состояния всех составляющих зависит, понадобится ли шлифовка и очистка металлических деталей. Для этого можно использовать наждачную бумагу или диск для шлифовки металла, а также могут пригодиться специальные составы. От проектных особенностей будет зависеть, понадобится ли сварочный аппарат или потребуется только устройство для нарезания резьбы. Однако чаще всего без сварки не обойтись, так как закрепление стопорных шайб на стержне обратного молотка лучше производить с помощью надежного шва.
