Ножовка по металлу ручная ее назначение виды и как выбирать

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой неширокую железную полосу с размещенными на ней тонкими зубьями. Рамы производятся снаружи схожими на буковкы С, П. Устаревшие модели рам оснащались древесными либо металлическими ручками, размещавшимися параллельно лезвию. Современные модели делаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесной породой – часто встречающийся столярный вариант изделия. Применяется для обработки и распила фанеры, различных по плотности древесных строй материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, с боковой стороны на полотне размещаются зубчики.

Для работы с бетоном полотно отличается более большими зубцами на режущей кромке. Обустроено напайками из твердосплавных металлов. Благодаря этому становится может быть распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки изделий из металла используются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм размещено до 20 зубцов.

При обработке изделий из металла, владеющих разным показателем твердости, используются пилки с определенным количеством зубцов:

  • угловая и другая сталь – 22 зубца;
  • чугун – 22 зубца;
  • закаленный материал – 19 зубцов;
  • мягенький металл – 16 зубцов.

Для того чтоб пилка не застревала в обрабатываемом изделии, стоит за ранее выполнить разводку зубцов. Разглядим, по какому принципу делается разводка.

  • Ширина разреза больше толщины рабочего полотна.
  • Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов нужно отгибать в различные направления примерно на 0,25-0,5 мм.
  • Пластинка с шагом более 0,8 мм разводится гофрированным способом. 1-ые несколько зубцов отводятся на левую сторону, последующие зубья – на право.
  • При среднем шаге около 0,5 мм 1-ый зуб отводят в левую сторону, 2-ой оставляют на месте, 3-ий – в правую сторону.
  • Пластинка с большим шагом до 1,6 мм – каждый зубец отводится в обратные направления. Нужно, чтоб разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

Для ручной

Ручные ножовки в среднем оснащаются одинарными полотнами 1 типа с маркировкой HCS, HM. Длина пилки находится в зависимости от длины рамки инструмента, средний показатель в районе 250-300 мм.

Что лучше китайская или отечественная ножовка

Многие привыкли разделять инструменты на «свои», немецкие и китайские. Как известно, китайская продукция не славится высоким качеством, но при этом они считаются доступными, как и отечественные. Немецкие инструменты дорогие и качественные, поэтому и цена на них соответственно высокая. Если нужен хороший режущий инструмент, то не обязательно выбирать модели немецкого происхождения, так как имеется много российских производителей, выпускающие качественную продукцию, например, Зубр.

НазваниеОписаниеЗаключение
ВидКлассические, выкружные, обушковые, лучковые и т.п.В зависимости от выполняемых работ, но для дома обязательно понадобится классический вид
Материал полотнаЛегированная или инструментальная сталь твердостью свыше 45 HRCУказывается степень твердости на полотне. С меньшим показателем покупать не рекомендуется. Перед покупкой проверить полотно на изгиб
Тип зубьевКаленые или не каленыеЕсли планируете затачивать самостоятельно, то подойдут не каленые, а каленые не подлежат заточке, но при этом имеют длительный срок службы
Длина полотнаНачинается от 25 см и вышеДля дома достаточно 30-40 см
Тип рукояткиПластик или деревоРекомендуется качественный обрезиненный пластик
Вид зубьевБольшие и малыеДля качественного реза малый зуб, а для быстрого распила большой
Шаг зубаОт 1 до 25 TPIДля дома выбираются пилы с шагом от 4 до 7 TPI
Форма зубаУниверсальные, долотовидные, кинжальные, волчий зуб, японский зубВ зависимости от поставленных задач, но для дома выбираются универсальные или японские типы зубьев на полотнах
Толщина полотнаОт 0,8 мм и вышеОптимальный вариант – 0,9-1 мм
ПроизводительЕвропа, Китай, РоссияВыбирать необходимо в зависимости от указанных требований, а также стоимости. Китайские ножовки “Теща” показали свое достойное качество

Китайские модели ножовок можно разделить на дешевые и качественные, поэтому если отечественная продукция не подходит, то можно выбрать ножовку по дереву для дома китайского производства, представленные такими марками, как Bahco, Stanley и другие. Цена режущих инструментов зависит не только от производителя, но еще и от длины полотен.

Публикации по теме

Трубный клупп – ручной инструмент для нарезки резьбы на стальных трубах

Пистолет для жидких гвоздей учимся правильно пользоваться сначала

Как заточить зубья на ножовке по дереву самостоятельно инструкция

Ударная отвертка и неоценимая польза инструмента

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

  1. Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
  2. Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
  3. Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:

  1. Х6ВФ.
  2. В2Ф.
  3. Быстрорежущие сплавы, к примеру, Р5М5 и Р12.

Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.

Рассматриваемое вольфрамовое полотно ножовочное характеризуется тем, что при высокой твердости рабочей поверхности структура характеризуется высокой чувствительностью к изгибающей нагрузке. Именно поэтому при небрежной резке металла прослужить долго подобное изделие не сможет.

Достигнуть высокого показателя прочности производители могут за счет проведения термической обработки. При этом стоит учитывать следующее:

  1. Основная часть изделия характеризуется твердостью поверхностного слоя около HRC 44-46.
  2. В зависимости от типа применяемого материала при изготовлении твердость зуба варьирует в пределе HRC от 64 до 67. Этот показатель свойственен легированных сплавам. Быстрорежущая сталь характеризуется тем, что имеет твердость HRC в диапазоне 73-78 единиц.

Не стоит забывать о том, что значительные перепады твердости становятся причиной чувствительности изделия к изгибанию. Инструмент рассчитан на различную нагрузку, она не должна превышать 60 кг при шаге 1,4 мм, а также 10 кг при шаге зуба менее 1,4 мм.

Довольно большое количество разновидностей подобного изделия определяет то, что с подбором подходящего варианта исполнения не возникает серьезных проблем.

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  • Марки Х6ВФ.
  • Марки В2Ф.
  • Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

  • Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  • Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  • Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Принципы выбора полотна

Критериями выбора служат:

  1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
  4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

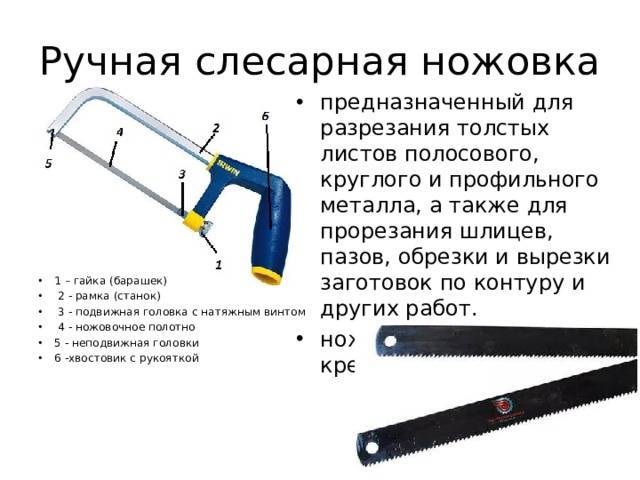

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

Конструкция и принцип работы токарного станка по металлу, основные узлы, схемы

Давайте подробнее рассмотрим принцип работы токарного токарного станка по металлу, какие типы машин существуют и для чего они нужны, в общем это нужно, что на них можно сделать так полезным.

Не будем забывать о описание основных компонентов токарного станка, из чего он состоит, его строение, приведем, как образец, электрические и кинетические схемы машин.

READ Механическая Пила По Металлу Своими Руками

Револьверный

Машины группы башенок предназначены для обработки деталей из калиброванного планки. Операции, которые можно выполнить на этом оборудовании:

  • поворот;
  • скучно;
  • фасонный поворот;
  • контракурс;
  • бурения;
  • формирование нитей
  • развертывания.

Задняя бабка

В хвостовике часть закреплена на шпинделе, поэтому этот элемент является подвижным. Часть состоит из двух частей: нижней пластины и верхнего держателя шпинделя. Хвостовик движется вдоль кровати и его можно зафиксировать в любом месте благодаря рукоятке рычага. Конусность хвостовика называется пером. В нем есть инструмент или крепления. Хвостовик также служит второй опорой при обработке длинных деталей.

Выбираем правильно

Качественные показатели инструмента определяют по следующим критериям:

  • форма зубьев – может изменяться с учётом наклона режущей кромочной детали, расположенной впереди детали (от 0 до 10 градусов);
  • шаг зубьев – это параметр, определяющий степень твёрдости и толщины материалов, которые инструмент может обрабатывать. Измеряется в количестве зубьев на один дюйм режущего полотна. Выбор шага зависит от материала и размеров распиливаемой заготовки. Одновременно при работе полотна, должно быть, задействовано 2-3 зуба. Для этого пилить нужно под острым углом. Стандартными размерами зубьев в зависимости обрабатываемого материала считаются:
МатериалТолщина заготовки
Больше 5 ммОт 2 до 5ммМеньше 2мм
Количество зубьев на дюйм
Алюминий

18

18

18

18

18

18

От 18 до 24От 24 до 32
Изделия из асбеста
Бронзовые изделияОт 24 до 3232
Твердая резина1824
Медь18-2424-32
Латунь24-3232
Твердая пластмасса18-2424-32
Чугун
Мягкая сталь

24

24

24

32

32

32

Низколегированная
Высоколегированная24
Быстрорежущая сталь
Нержавеющая сталь18

Чем большее количество зубьев расположено на полотне, тем быстрее происходит распил изделия.

  • длина полотна – определяется с учётом объёма и величины заготовок. В среднем длина полотна может колебаться в пределах 300-700 мм. Полотно должно иметь ровные зубья и быть чистым и ровным. При сгибаниях поверхность полотна моментально должна восстанавливать свою первоначальную форму. На полотнах должны отсутствовать любые следы коррозии или трещины;
  • ручка – избегайте пустотелых типов рукоятки. Даже при небольшом передавливании существует вероятность поломки инструмента. При выборе ножовки нелишним будет перед совершением покупки подержать инструмент в руках. При этом ладонь должна полностью захватывать рукоятку, а пальцы не перекрещиваться и не мешать друг другу;
  • стоимость – цена ножовки напрямую зависит от зубьев, типа полотна и материала изготовления. Не стоит останавливаться на выборе слишком бюджетных вариантов, как и равняться на известные торговые бренды.

Сделав выбор и купив ручную ножовку по металлу, не забывайте вовремя менять полотна и правильно работать с инструментом для сохранения его продуктивности на протяжении долгого времени.

Алмазный сегментный диск. Разрежем что угодно!

Аккумуляторные отвёртки. Отзывы покупателей

Ремонт полотна

Рано или поздно лента теряет свои качества и нуждается в замене, но устанавливать новое полотно не всегда рентабельно. Имея значительный ресурс по своим прочностным характеристикам, экономически выгодно отдать на ремонт инструмент. Ленточнопильный станок освобождается от пилы, которая после определенных операций вновь будет работоспособной. Главной задачей становится восстановление режущих способностей полотна. Для этого определяют необходимые процедуры:

  • Сварка. Применяется при нарушении целостности изделия, потери части зубьев или других серьезных повреждениях. При сварке учитывается марка стали и место стыка, требования к которому такие же, как и при промышленном производстве.
  • Очистка. При работе возможно налипание оплавленных частиц обрабатываемого материала, окалины и прочих посторонних веществ. Это сильно затрудняет резку и ухудшает ее качество. Снижение рабочих качеств оказывает на основное производство не лучшее влияние. После очистки полотно пригодно для установки в ленточнопильный станок. Этот вид ремонта часто проводят на месте.
  • Заточка. Режущая кромка восстанавливается с помощью обработки абразивным инструментом. При этом шаг зубьев и их форма должны оставаться прежними. Нарушение геометрии пилы приведет к изменению ее рабочих характеристик.
  • Разводка. Необходимое качество для свободного хода ленты в обрабатываемом материале. Под нагрузкой в процессе работы отклонение зубьев от полотна, заданное при производстве уменьшается. Пилу начинает «закусывать» или она начинает отклоняться от вектора движения в сторону. Правильная разводка вернет необходимые эксплуатационные качества.

Ремонтироваться могут все виды полотна, и простые модели для дерева, и биметаллические ленточные пилы для твердых марок стали. Восстановление инструмента улучшает основные экономические показатели, делая производство более рентабельным.

Правила эксплуатации

Гибкая и достаточно прочная, подобная пила проста в эксплуатации и не требует специальных навыков от пользователя. Она может стать незаменимым помощником на даче. Пользоваться изделием одинаково удобно как женщинам, так и мужчинам, и для этого не нужно обладать большой силой или быть подготовленным. Работать с любой пилой необходимо не спеша и очень аккуратно, независимо от того, механическая она или электрическая.

Пользователю стоит знать, чего делать нельзя:

  • сильно нагревать рабочее полотно;
  • распил должен открываться, а не наоборот: это приводит к заклиниванию;
  • ставить струну под углом;
  • делать резкие движения.

Как сделать правильный выбор

Ручные пилы по дереву имеют разных размеров режущие зубья. Эта характеристика определяет будущий рез, подходящие сорта лесоматериалов и комфортно ли будет ее держать в руках

Однако есть еще ряд других показателей, на которые стоит обратить внимание во время покупки инструмента

Главные характеристики:

  • ширина полотна
  • длина полотна
  • размер зубьев
  • форма ручки
  • марка стали полотна.

Длина пилки влияет на ширину обрабатываемой заготовки, а также значительно упрощает работу. Длинный ход позволяет тратить меньше сил, потому что во время одного движения рез осуществляется большим количеством зубьев. Однако длинное полотно будет ощутимо пружинить. При работе с твердыми сортами древесины, к примеру, ясень, клен или дуб, ножовка будет не удобна и быстро затупится.

Чаще всего полотно имеет ширину от 10 до 20 см. Более узкие пилки сломаются даже при незначительном изгибе, а более широкие пилки неудобны для ручного труда. Помните, что для работы с тонкими заготовками нужно использовать тонкие пилы, а при работе с толстыми, соответственно, толстые пилы.

Многие модели имеют пластмассовую ручку. Выбирайте варианты с прорезиненной подложкой, которая защищает от мозолей, а также позволяет осуществить более плотный захват.

Зуб пилы – это самая важная часть инструмента. Зубья бывают:

  • для универсального реза
  • для поперечного реза
  • для продольного реза.

Заточка зубьев

В таких инструментах предусматривается стандартная треугольная форма заточки. По виду она напоминает треугольник с острыми углами и равными бёдрами. Используется такое полотно для пропила вдоль и поперек, что, в свою очередь, позволяет избежать грубых зазубрин на месте распила.

Но стоит отметить, что на сегодняшний день в продаже имеются более современные инструменты. В них есть существенное отличие от классических, поскольку они имеют каленые зубья, представленные в форме трапеции. Представленные пилы намного прочнее и износоустойчивые, но вот заточке, зубья такой пилы, не поддаются.

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  • Марки Х6ВФ.
  • Марки В2Ф.
  • Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

  • Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  • Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  • Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Технические характеристики

Прежде чем подобрать циркулярку для дачи, надо ознакомиться с главными техническими характеристиками этого инструмента.

Мощность электродвигателя

Стационарные циркулярные пилы считаются наиболее мощными

От этого параметра зависит производительность пилы. Чем выше мощность, тем более толстое дерево сможет распиливать циркулярка. В зависимости от мощности электрического двигателя, пилы делят на три типа:

  • До 1000 Вт. Подойдут для распиливания фанеры.
  • До 1500 Вт. С их помощью можно распилить бревна, толстые доски и деревянные брусья.
  • От 1500 Вт. Профессиональные инструменты, которые могут работать по 5-8 часов в день.

Для дома лучше выбирать бюджетные модели мощностью 1000-1500 Вт.

Частота вращения диска

Данный показатель влияет на скорость работы циркулярки. Людям, которые собираются часто обрабатывать твердые породы древесины, рекомендуется использовать модели с высокой частотой дискового вращения. Это позволит делать более качественный распил.

Средняя скорость вращения составляет около 5000 об/мин. Многие профессиональные пилы разгоняются до 6500 об/мин.

Глубина распила

Угловой распил часто используется при работе с плотной древесиной

Еще один критерий, который учитывается при покупке циркулярной пилы — глубина распиливания. Этот параметр зависит от диаметра используемого отрезного диска и мощности устройства. У бытовых моделей максимальная глубина раскроя — не больше 55 мм.

Если человеку приходится работать с более плотными материалами, необходимо использовать профессиональные пилы. С их помощью удастся распиливать древесину толщиной более 80 мм.

Работа под углом

Многие люди, которые выбирают новую циркулярку для дома, обращают внимание на то, можно ли с ее помощью работать под углом. Рекомендуется покупать модели, которые можно использовать под наклоном во время распиливания изделий. Чтобы определить, что пилой можно работать под углом, надо осмотреть ее конструкцию

Она должна иметь стопорный механизм

Чтобы определить, что пилой можно работать под углом, надо осмотреть ее конструкцию. Она должна иметь стопорный механизм.

Какая подошва лучше

Часто люди не могут выбрать лучшую подошву для циркулярной пилы. Многие эксперты утверждают, что наибольшей надежностью обладает литая платформа. Однако такие циркулярки очень дорогие и немногие могут себе их позволить.

Более дешевый и доступный вариант — изделия, которые оснащены кованными платформами. Они достаточно жесткие и толстые. По качеству практически ничем не уступают более дорогим литым платформам.

Тип аккумулятора

Аккумуляторные модели подходят для работы на улице

В домашних условиях часто пользуются аккумуляторными моделями. Такие беспроводные пилы очень удобные и позволяют распиливать древесину даже в труднодоступных местах. Существует два типа батарей, которые часто используются в электроинструментах:

  • Литий-ионные. Современные батареи, которые медленно разряжаются. Единственный недостаток — плохая морозостойкость.
  • Никель-кадмиевые. Устаревшие, но до сих пор использующиеся батареи. В циркулярки их устанавливают редко, так как они быстро разряжаются.

Нужен ли нивелир, или лазерный указатель

В рейтинг дисковых пил часто добавляют устройства, оснащенные дополнительным лазерным указателем. Данное приспособление очень полезное, так как указывает направление передвижения циркулярки. Поэтому новичкам, которые ранее не пользовались такими инструментами, лучше отдать предпочтение моделям с лазерным указателем.

Нужна ли регулировка оборотов

Регулятор оборотов позволяет настраивать скорость вращения диска

При выборе новой циркулярки надо обращать внимание на то, есть ли у нее дополнительные функции. Рекомендуется покупать модели, которые оснащены регулятором оборотов. При помощи этого устройства человек сможет вручную настраивать скорость вращения рабочего диска

Это очень удобно, когда приходится распиливать материалы разной плотности

При помощи этого устройства человек сможет вручную настраивать скорость вращения рабочего диска. Это очень удобно, когда приходится распиливать материалы разной плотности.

Нужен ли плавный пуск

Еще одна дополнительная функция, которая должна быть в циркулярке — плавный пуск. С ее помощью можно постепенно увеличивать обороты двигателя и соответственно скорость вращения диска. Конечно, из-за использования этой функции время распиливания увеличивается. Однако таким образом удается уберечь мотор от резких перепадов напряжения.

Основные параметры

Классификация ножовок по типу ручки

Пилы по металлу могут оснащаться различными типами рукоятки:

  1. Пистолетного типа
  2. Прямая

От типа хвата рукоятки зависит как удобство работы с пилой, так и легкость манипулирования пильным полотном. Принято считать, что пистолетная ручка обеспечивает удобство хвата. А ручка прямого типа дает возможность более точно направлять пильное полотно.

Если перед мастером стоит задача обработки заготовок с повышенной точностью, то лучше всего, конечно же, взять пилу с прямой ручкой. Если к точности обработки заготовке предъявляются какие-то особые требования, то лучше всего взять пилу с традиционной пистолетной ручкой.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
