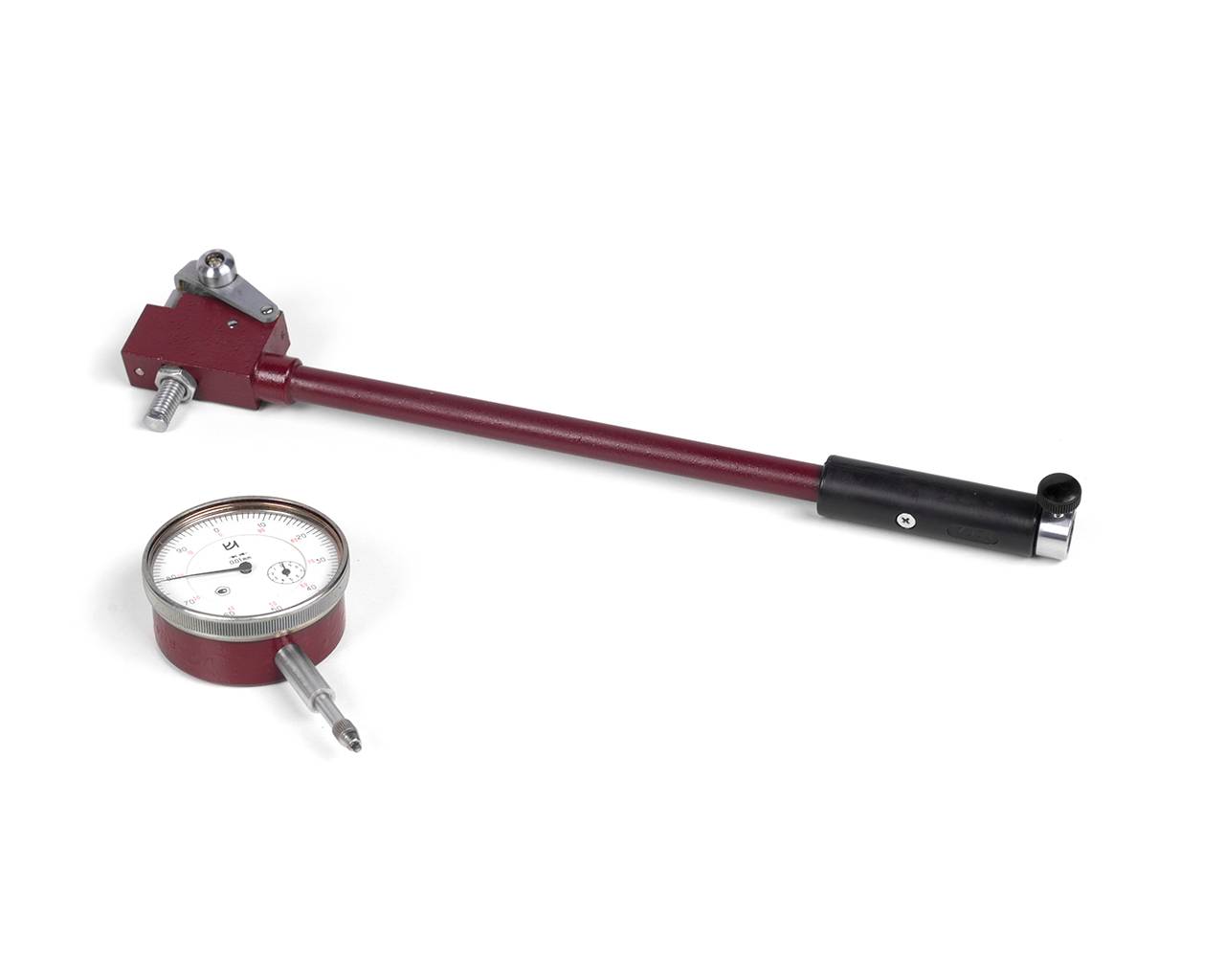

Нутромер индикаторный НИ 50 100

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

https://youtube.com/watch?v=I_a1CPAhzKI

https://youtube.com/watch?v=MPRXTWXyZEY

Устройство и порядок работы с прибором

Все механические микрометры устроены одинаково. Микрометрический винт подает измерительный наконечник в сторону детали. Наконечник изготовлен из твердых сплавов, для предотвращения износа.

Чтобы заготовка не продавливалась при измерении – подающая рукоятка оснащена трещоткой храповиком. При достижении предельного давления – рукоять проворачивается. Трещотка имеет разную степень усилия, для деталей разной твердости.

Как пользоваться микрометром – указано в инструкции. Общие принципы считывания показаний шкалы следующие:

Рукоять (3) накручивается на шток (2) до срабатывания трещотки. Ближайшее открытое деление шкалы (1) на штоке показывает значение с точностью до 0,5 мм. Остальная цифра добавляется с рукоятки, при совмещении ее с продольной риской шкалы (1).

Как измерять микрометром с цифровой шкалой – никакой инструкции не требуется. Показания выводятся на экран. Так же можно посмотреть видео материал, в котором подробно рассказано и показано как пользоваться микрометром.

Настройка

Предварительно требуется настройка нутромера, состоящая, прежде всего, в обнулении. Тип инструмента определяет, как настроить нутромер.

Микрометрический нутромер обнуляют с применением меры. Рекомендуется осуществлять данную операцию при 20 °C.

• Начинают с размещения головки прибора между губками меры.
• Путем вращения барабана обеспечивают прижатие поверхностей измерения.
• Далее, закрутив фиксирующий винт, извлекают инструмент.
• Наконец, снимают показания. О готовности прибора свидетельствует совмещение продольной линии стебля с нулевым значением барабана.

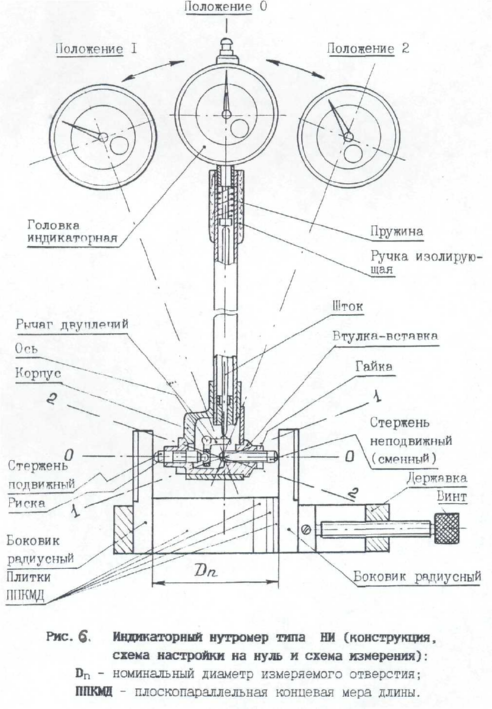

Перед работами с индикаторным нутромером также осуществляют обнуление. Для этого наиболее подходит калибровочное кольцо. В отсутствии его применяют концевая мера со струбциной либо прочий инструмент, который может быть представлен штангенциркулем либо микрометром.

Далее рассмотрена проверка точности индикаторного микрометра с использованием концевой меры. В случае допустимой погрешности выполняют приведенную далее последовательность действий:

• Прежде всего, подбирают сменный стержень и монтируют на измерительную штангу прибора.
• Далее на микрометре выставляют размер, соответствующий стержню, и зажимают стопорный винт.
• Затем нутромер через втулку стебля фиксируют в тисках.
• Его стержень устанавливают между микрометрическими измерительными губками.
• Наконец, путем вращения индикаторной головки стрелку совмещают с нулевой отметкой циферблата.

Многие изделия из различных сфер производства имеют разнообразные отверстия и внутренние поверхности. Как правило, их параметры также необходимо замерять, но сделать это обычными методами бывает затруднительно. Особенно если эти отверстия отличаются крайне малыми размерами. Тогда получить их точные данные будет практически невозможно.

Он позволяет легко замерять диаметр различных полостей и расстояния между отверстиями одного изделия. Нутромер представляет собой приспособление, позволяющее производить измерения высокой точности в пределах от 5 см до 6 м. Он широко применяется в тех сферах, где точные замеры очень важны, например, в машиностроении, обслуживании автомобилей, слесарных работах или в производстве обуви.

По принципу своей работы штихмас походит на простой радиусомер. Однако, в отличие от второго, первый инструмент способен проникнуть в самые труднодоступные места.

В этой статье мы подробно рассмотрим устройство нутрометров, поговорим об их видах и главных различиях, а также расскажем о том, как правильно пользоваться этим инструментом и его настраивать.

Виды нутромеров

В практической деятельности применяют следующие виды нутромеров:

• нутромер рычажный индикаторный;
• нутромер микрометрический;
• нутромер индикаторный.

Все вышеназванные модели предназначены для выполнения одной и той же технологической операции – выполнение замера диаметров отверстий. Но, они отличаются друг от друга конструкцией и порядок измерения диаметра отверстия. Нутромеры микрометрические (НМ) применяют для проведения замеров размеров внутри деталей. Конструктивно НМ включают в свою конструкцию головку микрометрическую, набора стержней и наконечника, выполненного из твердого сплава. Кроме, вышеназванных деталей в набор НМ входит шаблон (установочная мера), применяемая для калибровки инструмента. Нутромеры рычажные индикаторные предназначены для проведения замеров относительным методом. То есть конечный результат получается при замере отклонений от шаблона. Индикаторный нутромер включает в свой состав – штангу, часового индикатора, вставки для проведения измерений. На этих вставках установлены наконечники, выполненные из твердого сплава. На некоторых моделях устанавливают наконечники, изготовленные из стального сплава высокой прочности, прошедшего термическую обработку. На нутромерах устанавливают часовые индикаторные головки марки ИЧ. Может быть, установлена цифровая головка. Цена деления на ИЧ равна 0,01 мм, на цифровой головке цена деления может быть равна 0,01 или 0,001 мм. На территории нашего государства действуют два ГОСТ – 9244 и 868. Первый определяет технические требования к индикаторным измерительным приборам с ценой деления 0,001 и 0,002 мм. Второй определяет технические условия к нутромерам с ценой деления 0,01 мм.

Эти документы определяют пределы измерений, погрешностей, твердости наконечников. Так, в соответствии с этими документами нутромер индикаторный НИ 50 – 160 мм может иметь наконечники с твердостью 57 единиц по HRC ГОСТ 9013. Эти требования нормированы ГОСТ 868. Нутромер индикаторный НИ 100 160 может обладать наконечниками, твердость которых составляет 61 по HRC. Кроме того, этими нормативами определено то, что на измерительных приборах с интервалом измерений от 2 до 10 мм устанавливают наконечники из закаленной стали.

Индикаторный штихмас

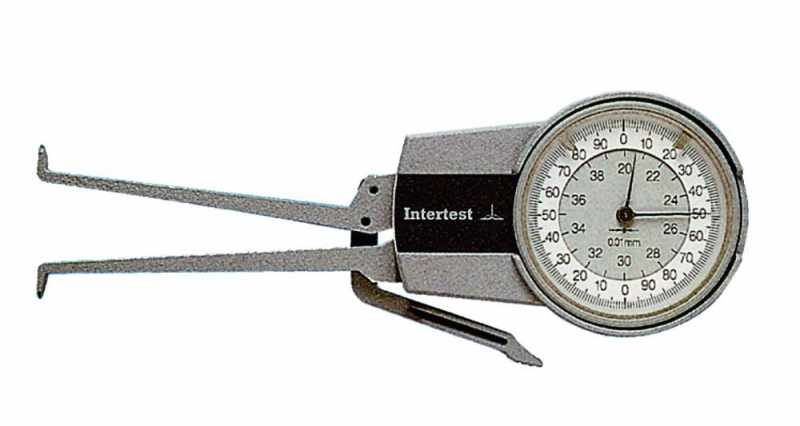

Это может быть устройство, по внешнему виду напоминающее циркуль. Его подпружиненные ножки на концах загнуты наружу. Это измерительные поверхности. Ножки такого кронциркуля-штихмаса сдвигаются и раздвигаются винтом.

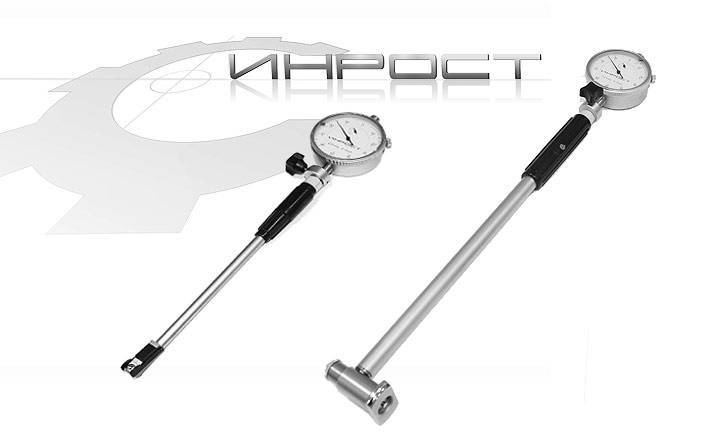

Другие модели выполнены в форме стержня (направляющая втулка), с одного конца которого находится круглая шкала со стрелкой.

Внутри направляющей втулки есть два стержня разной длины. Тот, что покороче, прикасается к головке. В нем находится движок и стержень для измерения.

Вначале прибор устанавливают на нужный размер. Движок с пружиной передаёт движение на индикатор. Стрелка двигается и указывает отклонение размера.

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
3. Закрепляется стержень в рабочей части инструмента.
4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно. Корректировка положения инструмента осуществляется легкими покачиваниями в стороны

Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону. Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Технические характеристики

В соответствии с ГОСТ 868-82 (Технические условия на нутромеры с ценой деления 0,01 мм) этот мерительный инструмент предназначен для проведения замеров отверстий от 6 до 1000 мм. Эти индикаторные нутромеры выпускают двух классов точности 1 и 2. При оформлении заявки и в технической документации нутромер записывают следующим образом – Нутромер НИ 10-18-1 ГОСТ 868-82. Где НИ – название инструмента, 10-18 диапазон измерений, 1 – класс точности. В ГОСТ определены предельные погрешности измерений для обоих классов производимых индикаторных приборов. В п. 2.9. отдельно оговорено то, что ручка прибора должна быть выполнена из материала с низкой теплопроводностью. Все дело в том, что для искажения показаний этого устройства достаточно тепла, исходящего от ладони рабочего. Все рабочие поверхности нутромера должны быть покрыты надежным антикоррозионным покрытием. Производители, которые руководствуются требованиями этого документа, должны гарантировать то, что наработка на отказ должна быть не менее 45 000 условных измерений, а предельный срок службы не должен составляет менее пяти лет. В комплект поставки НИ входят:

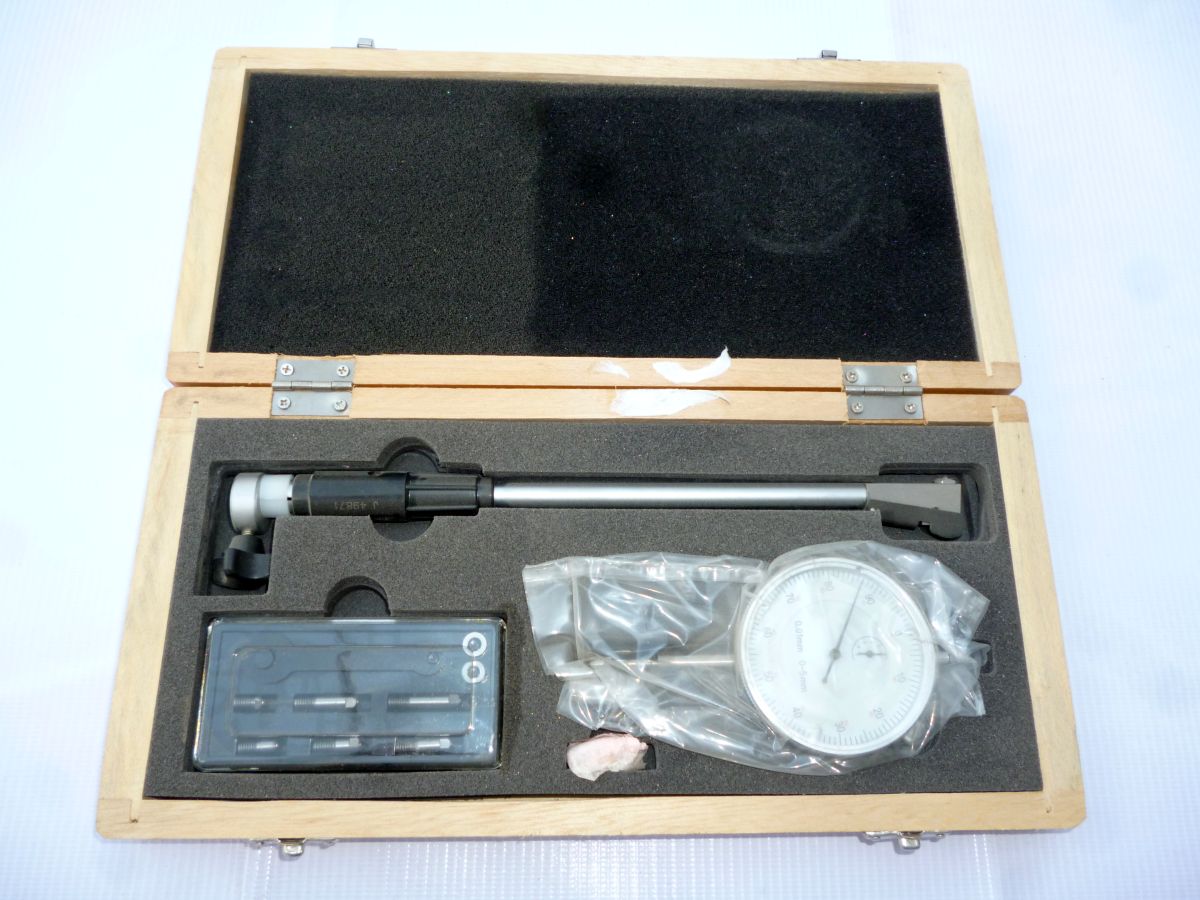

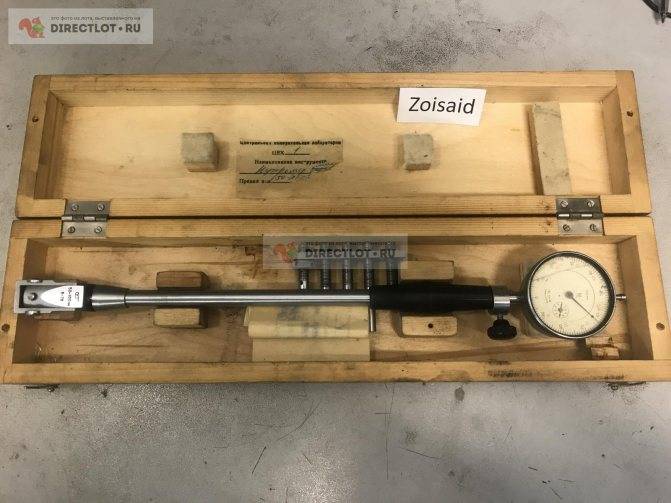

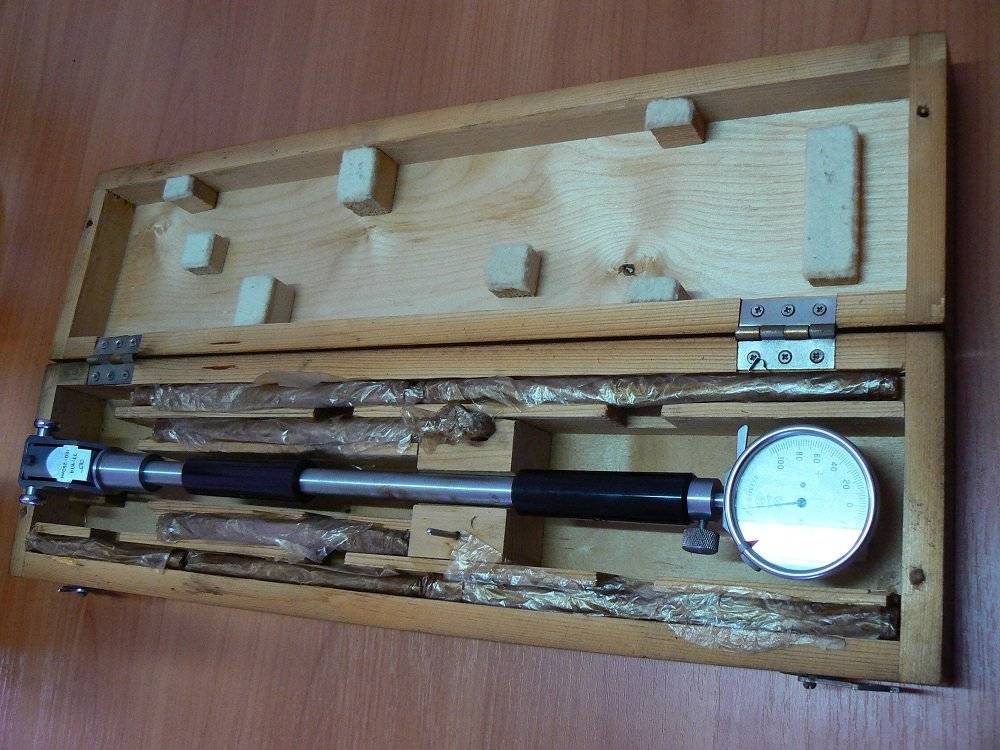

• индикатор часовой;
• паспорт и руководство по эксплуатации;
• набор сменных измерительных стержней;
• инструмент для крепления и настройки стрежней.

Кроме того, по требованию заказчика могут быть включены дополнительные приспособления. ГОСТ 9244 75 определяет технические требования к индикаторным приборам с ценой деления 0,001 и 0,002 мм. Изделия этого класса предназначены для измерения отверстий от 2 до 450 мм. Максимальная глубина измерений составляет от 12 до 300 мм. Размах погрешности изделий этого класса колеблется в диапазоне от 1 до 3 мкм.

 Наработка на отказ приборов этого класса зависит от предела измерений, то есть чем меньше диаметр, тем меньше время наработки на отказ. Так, устройство с пределом измерений в 3 мм должно гарантировано провести 5000 условных измерений, а устройство с пределом измерений 450 мм не менее 10 000 уловных измерений. Предприятия – изготовители, руководствующиеся требованиями этого ГОСТ, устанавливают срок службы 2,5 года, а срок хранения, разумеется, при соблюдении правил не более 2 лет.

Обслуживание

Чтобы прибор работал верно, пользоваться им нужно аккуратно и бережно, содержать в чистоте, оберегать от контактов с агрессивными веществами и соединениями, а также от коррозии. Кроме того, периодически следует проверять устройство на соответствие эксплуатационным требованиям.

Поверка

Поверка нутромера – это комплекс мероприятий, проводимых для подтверждения его технических характеристик. Она осуществляется в лаборатории с помощью специальных средств и оборудования не реже одного раза в три года. Результаты, т. е. процент погрешности и дата проведения должны указываться в специальной наклейке. Использование устройство без такой маркировки не позволяется. Оно направляется на ремонт, либо списывается.

Подробно изучив инструкцию по эксплуатации и технологии проведения замеров можно получить результаты высокой точности. Рекомендуется использовать оригинальные устройства, имеющие сертификаты соответствия техническим нормативам.

Работа с микрометрическими нутромерами

В общем случае она делится на два типа: первый – это подготовка (настройка, с целью подтверждения точности регистрации значений, и обнуление), второй – непосредственное снятие показаний. Рассмотрим обе стадии и действия на каждой из них.

Поверка

Общий механизм ее проведения мы приведем ниже, в разделе, посвященном эксплуатации. Здесь же скажем, что осуществляется она лишь в отношении модели, установленной «на ноль». Для этого, при температуре окружения в 20 0С, выполняют следующие действия:

• размещают сферическую головку инструмента между губками меры;
• прижимают необходимые поверхности, вращая барабан;
• фиксируют сборку при помощи специального винта;
• убеждаются, что продольная линия на стебле расположена точно по центру отметки «0».

После чего переходят к снятию показаний.

Предлагаем посмотреть, как осуществляется настройка нутромера микрометрического, видеоролик ответит на те вопросы, возникшие в процессе прочтения, и рассказывать о которых в текстовом формате было бы слишком долго.

https://youtube.com/watch?v=hyqEwtqDxNY

Все действия следует выполнять в соответствии с ГОСТом 17215-71; согласно данной методике, интервал между поверками – 1 год. Условия для их проведения должны быть неизменно следующими:

• уровень влажности – не более 80%;
• температура в помещении – от +15 до +25 градусов по Цельсию.

Внимание, на ноль прибор необходимо устанавливать перед каждым новым снятием показаний. Чтобы не спровоцировать при этом искажение значений, стоит держать инструмент во время настройки за втулку, которая не нагреется от тепла руки, в отличие от стального стержня

Как правильно измерять нутромером микрометрического типа

Следует выполнить следующие действия:

1. выставить на приборе примерный диаметр необходимого отверстия;
2. расположить сферическую головку внутри данной полости, таким образом, чтобы она была расположена под углом в 90 градусов по отношению к продольной оси;
3. прижать инструмент сразу к обеим стенкам с помощью барабана и вращающейся трещотки;
4. закрутить стопорный винт для закрепления результата и извлечь стержень с наконечником;
5. взять полученную величину и приплюсовать к ней длину головки вместе с удлинителем (если он использовался).

Согласитесь, нет ничего сложного и результат получается достаточно точным (даже с учетом погрешности, которая незначительна). Посмотрите, как работает нутромер микрометрический, как пользоваться им: видео поможет закрепить впечатление и наглядно покажет некоторые специфические моменты. Например, лучше слов объяснит, как покачивать прибор в цилиндрических отверстиях. Согласитесь, о специфике перемещения в продольном и одновременно поперечном направлении достаточно сложно рассказывать, а между тем эту операцию необходимо проводить для определения минимума и максимума величин.

Так что ролик в данном случае будет вдвойне полезен – отметет сомнения и заодно покажет, как на практике складывать три значения для получения итогового.

Обратите внимание, условия эксплуатации те же, то есть +15…25 0С при влажности не более 80%

Разновидности изделий

Нутромеры бывают двух типов:

• приспособления микрометрической конструкции;
• изделия индикаторного вида.

Оба типа устройств необходимо внимательно изучить. Это даст возможность выбрать пользователю изделие с нужными параметрами и характеристиками.

Микрометрические приспособления

Устройство имеет отличительную особенность. Оно представляет собой микрометрический винт. На нем прочно закреплен специальный барабан. Также имеется измерительный наконечник со стеблем. Конструкция нутромера напоминает микрометр. Измерения можно проводить в интервале от 50 до 4000 мм.

Во время снятия показаний устройство устанавливается в перпендикулярном положении относительно заготовки. Одна сторона устройства надежно фиксируется на краю измеряемого отверстия. Вторая часть двигается в диаметральном положении. Во время процедуры микрометрический винт в обязательном порядке нужно настраивать. Это необходимо для получения более точных замеров.

Погрешность у микрометрических нутромеров очень маленькая. Их точность — 0,01 мм. Это очень хороший показатель. Размер окружности получается за счет складывания двух величин. Первая берется с отсчета делений по шкале. Второй показатель снимается с длины стебля и концевых величин. Данные устройства оснащены дополнительной установочной мерой. Она предназначена для проверки правильности. Также механизмом можно настраивать точность регулировки на рабочем месте. Хранится микрометрическое устройство исключительно в футляре. Он защищает изделие от попадания грязи и забоин. Футляр также продлит срок его эксплуатации.

Во время покупки инструмент необходимо проверить. Работоспособность должна быть на высоком уровне. Проверка делается в несколько приемов. Инструмент осматривается сначала визуально. Покупатель оценивает его комплектацию, маркировку и производителя. После этого можно приступить к правильности взаимодействия деталей приспособления.

Нутромер пробуется в работе. Желательно при себе иметь инструментальный микроскоп. Он поможет выявить размер штрихов стебля и барабана. Полученный результат нужно сравнить с заводским показателем. Затем сверяется расстояние от стержня до края торца барабана.

Следующим этапом обследуется радиус кривизны измерительной поверхности микрометрической головки и наконечника. Погрешность замеров определяется посредством горизонтального оптиметра. Вычисляется разница суммарной величины головки и удлинителей, которые прилажены к ней.

Завершает процедуру выявление биения момента касания измерительной плоскости прибора и размеров установочной меры в точках ее рабочей поверхности.

Индикаторные устройства

Нутромеры такого типа имеют свою конструкцию. Производители установили на них 2 рабочих элемента. Сюда входит измерительная система и индикаторная головка. Последняя, имеет циферблат, изготовленный в виде часов. Такая конструкция считается самой распространенной. Инструмент предназначен для измерения диаметра заготовок от 6 мм и больше. Погрешность маленькая и может быть в диапазоне от 0,15 до 0,025 мм.

Индикатор имеет 2 шкалы (одна маленькая, другая большая). Первая обозначает число целых оборотов второго циферблата. При снятии данных нужно быть очень внимательным. Вторая шкала показывает размер в пределах 1 мм при делении 0,01 мм. Поэтому по числу насечек малого циферблата вычисляют замер. По большой шкале считают доли миллиметра с интервалом 0,01. Передвижение штока около 10 мм. Значение можно увеличивать, если того требует производственный процесс. Для таких целей в комплекте с изделием идет набор стержней отличающихся размеров.

При покупке индикаторный вариант, как и микрометрический, можно проверить на исправность. Здесь эта процедура делается намного проще. Первым делом покупателю нужно сделать внешний осмотр изделия на целостность и отсутствие следов механических воздействий. Затем проверяется комплектация, маркировка и завод изготовитель. Некоторые пользователи предпочитают индикаторные виды нутромеров. Другим нравится микрометрический вариант. Мнения людей разделились. Каждый выбирает приспособление под свои нужды и потребности.

Разновидности изделий

Нутромеры бывают двух типов:

• приспособления микрометрической конструкции;
• изделия индикаторного вида.

Оба типа устройств необходимо внимательно изучить. Это даст возможность выбрать пользователю изделие с нужными параметрами и характеристиками.

Микрометрические приспособления

Устройство имеет отличительную особенность. Оно представляет собой микрометрический винт. На нем прочно закреплен специальный барабан. Также имеется измерительный наконечник со стеблем. Конструкция нутромера напоминает микрометр. Измерения можно проводить в интервале от 50 до 4000 мм.

Во время снятия показаний устройство устанавливается в перпендикулярном положении относительно заготовки. Одна сторона устройства надежно фиксируется на краю измеряемого отверстия. Вторая часть двигается в диаметральном положении. Во время процедуры микрометрический винт в обязательном порядке нужно настраивать. Это необходимо для получения более точных замеров.

Погрешность у микрометрических нутромеров очень маленькая. Их точность — 0,01 мм. Это очень хороший показатель. Размер окружности получается за счет складывания двух величин. Первая берется с отсчета делений по шкале. Второй показатель снимается с длины стебля и концевых величин. Данные устройства оснащены дополнительной установочной мерой. Она предназначена для проверки правильности. Также механизмом можно настраивать точность регулировки на рабочем месте. Хранится микрометрическое устройство исключительно в футляре. Он защищает изделие от попадания грязи и забоин. Футляр также продлит срок его эксплуатации.

Во время покупки инструмент необходимо проверить. Работоспособность должна быть на высоком уровне. Проверка делается в несколько приемов. Инструмент осматривается сначала визуально. Покупатель оценивает его комплектацию, маркировку и производителя. После этого можно приступить к правильности взаимодействия деталей приспособления.

Нутромер пробуется в работе. Желательно при себе иметь инструментальный микроскоп. Он поможет выявить размер штрихов стебля и барабана. Полученный результат нужно сравнить с заводским показателем. Затем сверяется расстояние от стержня до края торца барабана.

Следующим этапом обследуется радиус кривизны измерительной поверхности микрометрической головки и наконечника. Погрешность замеров определяется посредством горизонтального оптиметра. Вычисляется разница суммарной величины головки и удлинителей, которые прилажены к ней.

Завершает процедуру выявление биения момента касания измерительной плоскости прибора и размеров установочной меры в точках ее рабочей поверхности.

Индикаторные устройства

Нутромеры такого типа имеют свою конструкцию. Производители установили на них 2 рабочих элемента. Сюда входит измерительная система и индикаторная головка. Последняя, имеет циферблат, изготовленный в виде часов. Такая конструкция считается самой распространенной. Инструмент предназначен для измерения диаметра заготовок от 6 мм и больше. Погрешность маленькая и может быть в диапазоне от 0,15 до 0,025 мм.

Индикатор имеет 2 шкалы (одна маленькая, другая большая). Первая обозначает число целых оборотов второго циферблата. При снятии данных нужно быть очень внимательным. Вторая шкала показывает размер в пределах 1 мм при делении 0,01 мм. Поэтому по числу насечек малого циферблата вычисляют замер. По большой шкале считают доли миллиметра с интервалом 0,01. Передвижение штока около 10 мм. Значение можно увеличивать, если того требует производственный процесс. Для таких целей в комплекте с изделием идет набор стержней отличающихся размеров.

При покупке индикаторный вариант, как и микрометрический, можно проверить на исправность. Здесь эта процедура делается намного проще. Первым делом покупателю нужно сделать внешний осмотр изделия на целостность и отсутствие следов механических воздействий. Затем проверяется комплектация, маркировка и завод изготовитель. Некоторые пользователи предпочитают индикаторные виды нутромеров. Другим нравится микрометрический вариант. Мнения людей разделились. Каждый выбирает приспособление под свои нужды и потребности.

Порядок работы.

7.1. Ввести нутромер в проверяемое отверстие и слегка покачивая, определить максимальное показание индикатора. При измерении отверстий малых диаметров, большой глубины и невозможности покачивания нутромер следует слегка повернуть в обе стороны вокруг вертикальной оси. Разность между максимальным показанием и нулевым отсчетом определяет отклонение действительного размера требуемого значения.

7.2. В процессе работы необходимо периодически проверять нулевую установку нутромера.

7.3. Во избежание деформации отверстия в трубе в месте установки индикатора следует пользоваться зажимом только при вставленном в нутромер индикаторе.
