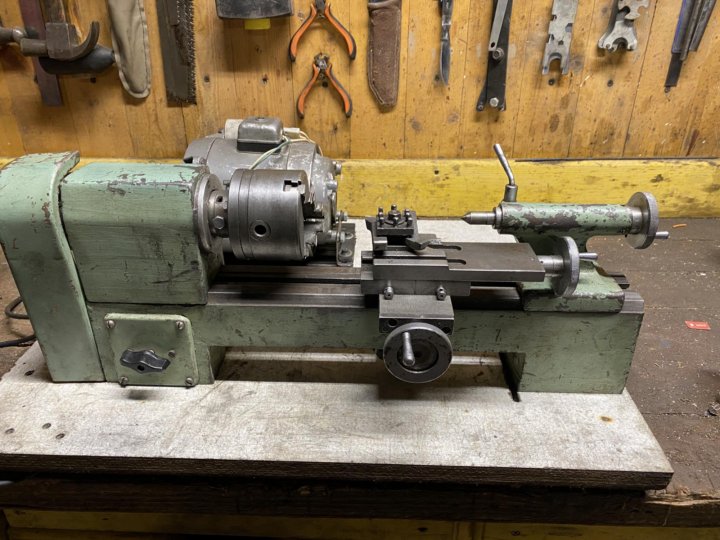

1Д601 универсальный настольный токарный станок

Достоинства изделия

Работать на станках можно не только квалифицированным станочникам, но и новичкам. Конструкция ремонтопригодна и имеет большой запас прочности, что исключает быстрые поломки.

Подготовка к работе и наладка на операцию не вызывает труда. Точные описания встречаются в инструкции по эксплуатации. Установка зубчатых колес и на гитары, перебора производится по таблице.

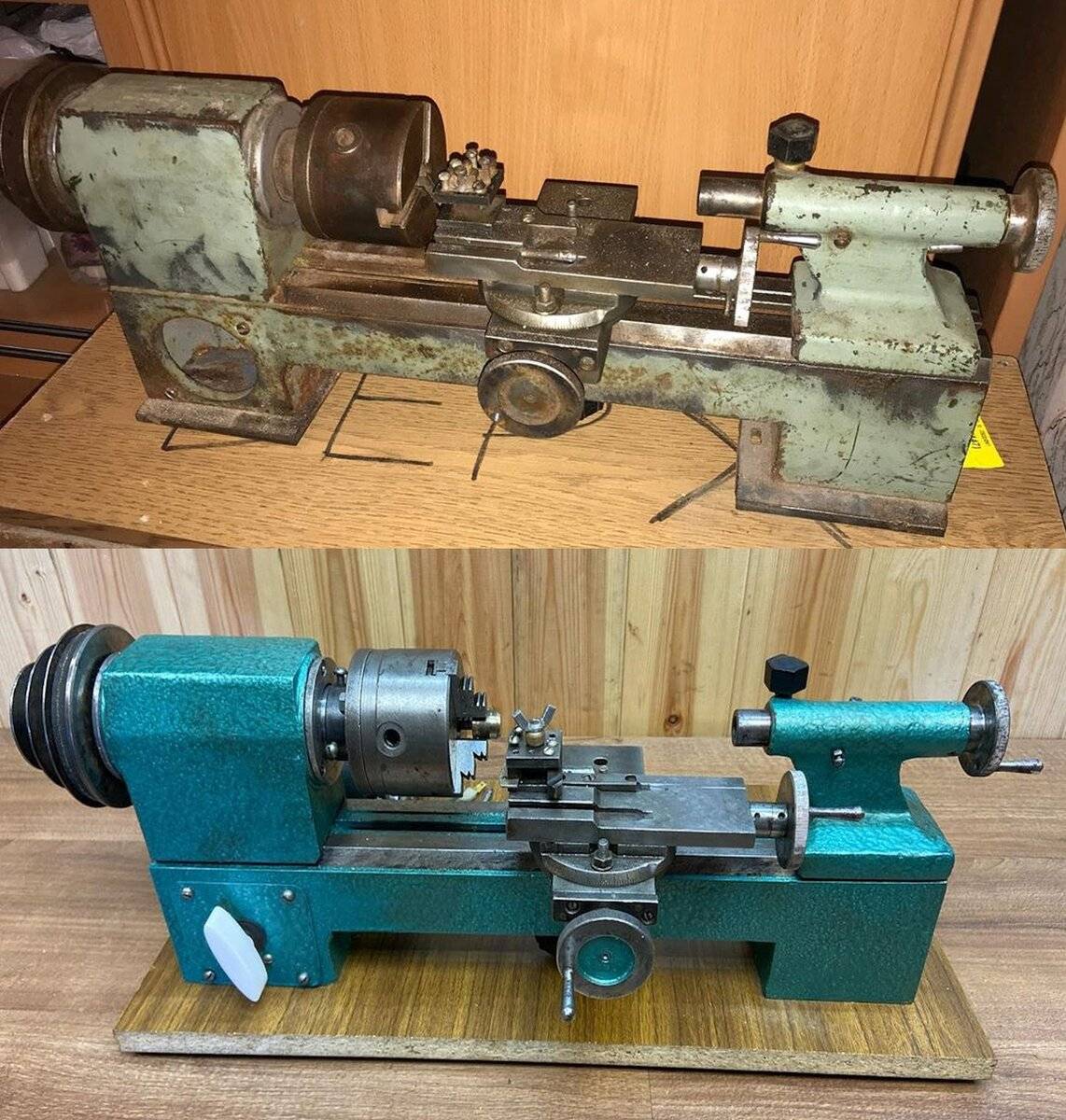

После модернизации модель 1б61а отличается от оригинала эргономикой внешнего вида и выносом на лицевую сторону электрических органов управления.

Основным отличием от винторезных станков 16К20 является обработка изделий меньшего размера и отсутствие ускоренного перемещения.

Узловые агрегаты станка

В паспорте модели 1д601 значится несколько узловых агрегатов, которые обеспечивают его функциональность. В инструкции по эксплуатации приводятся подробные правила работы с отдельными модулями. Настольный токарный агрегат состоит из следующих главных узлов:

Небольшая по размерам станина, позволяет легко транспортировать устройство.
Подвижная бабка, расположенная спереди станка.
Удерживающий суппорт.
Задняя бабка агрегата.
Привод.

Дополнительным оснащением считаются лимбы станка 1д601, отвечающие за точное смещение заготовки относительно главного резца. При работе с использованием лимбов необходимо правильно просчитывать требуемые числовые значения, поскольку их градуировка может отличаться. Для этого следует сверяться с паспортом токарного станка, где четко прописаны величины смещения.

Конструктивная схема станка

Станина модели 1д601

Описание главного узла токарной установки следует начинать с небольшого общего веса этого элемента конструкции. Станина всегда отягощала паспорта токарных установок, что для многих частных мастерских становилось камнем преткновения. Благодаря небольшому размеру и минимальной массе среди аналогов возможно совершать филигранную обработку небольших болванок.

Функциональное предназначение – основа для движения суппорта, также по направляющим призматического типа перемещается задняя бабка. Такая форма направляющих обеспечивает бесперебойную работу подвижных элементов.

Передняя бабка

Этот элемент имеет средние эксплуатационные вес ы, инженеры не стали наделять его функциональностью, но сделали полностью готовым для осуществления вращательных движений заготовки. Серьезной недоработкой первых моделей станков этого типа была недостаточно подвижная передняя бабка, что серьезно ухудшало скорость работы и возможности этого процесса. В прошлых моделях использовались простейшие электрические схемы, что также выступало определенным ограничением.

Электрическая схема станка

Более совершенные электросхемы позволили существенно повысить производительность. Тонкости электрического оснащения также указываются в паспорте установки.

Суппорт

Продольная подача 1д601 производится простым смещением поворотных рукояток, что обеспечивается подвижным суппортом. Зажимное устройство присоединяется к основной станине болтами с соответствующими гайками. Любое перемещение этой части не снижает полного обзора заготовки.

Назначение суппорта – фиксация заготовки и обеспечение ее продольной подачи к резцу.

Привод

Достоинством силового агрегата станка считается оптимальная мощность и возможность работать с несколькими скоростями. Существует 3 различные по количеству оборотов заготовки скорости:

Скорость минимального прямого вращения – 700 об.
Вращение на 2 скорости достигает величины оборотов в 1400.
Максимальная производительность привода – 2800 оборотов.

В техническом перечне характеристик можно ознакомиться с кинематической схемой, точных размерах смещений болванок, модификациями каждой отдельной запчасти к установке.

Преимущества агрегата

Несмотря на давнюю историю, рассматриваемый нами агрегат всё ещё распространён на металлообрабатывающих предприятиях и в ремонтных мастерских. Несомненные достоинства модели обусловлены следующими критериями.

Узлы и конструкционные детали оборудования имеют повышенную прочность и усиленную жёсткость, а также специальные опорные детали, что позволяет работать с закалённым материалом.
Особая конструкция станка позволяет лучше противостоять вибрациям в процессе изготовления деталей.
Заводская комплектация включает в себя сменные шестерни для расширенной настройки гитары передней бабки с целью увеличения диапазона нарезаемых резьб.
Продуманная система энергоснабжения станка, включающая несколько тепловых реле и плавких предохранителей для защиты от коротких замыканий и перегрузок.
Наличие специальных опорных элементов, компенсирующих излишние динамические нагрузки. Благодаря этому становится возможным изготовление деталей повышенной точности.
Возможность смещения задней бабки в поперечном направлении на 15 мм в прямом и обратном направлении для точения пологих конусов.
Широкие рамки регулировки оборотов шпинделя и рабочих подач.
Один из главных плюсов токарно-винторезного станка 1К62 и его технических характеристик — это лёгкость и простота настройки рабочих режимов, что, несомненно, облегчает управление станком в производственном процессе и снимает с рабочего излишние физические нагрузки.
Наличие дополнительного оборудования и оснастки, идущего в комплекте со станком либо приобретаемого отдельно. Оно значительно расширяет рабочий функционал.

Несмотря на давно прекратившийся выпуск станков этой модели, продолжают выпускаться усовершенствованные варианты станков, изготавливаемых на основе 1К62. Широкие возможности, универсальность, простота в обслуживании и управлении современных механизмов разрабатываются на основании многолетней практики использования станка 1К62 в различных условиях. До сих пор он остаётся одним из лучших металлообрабатывающих станков.

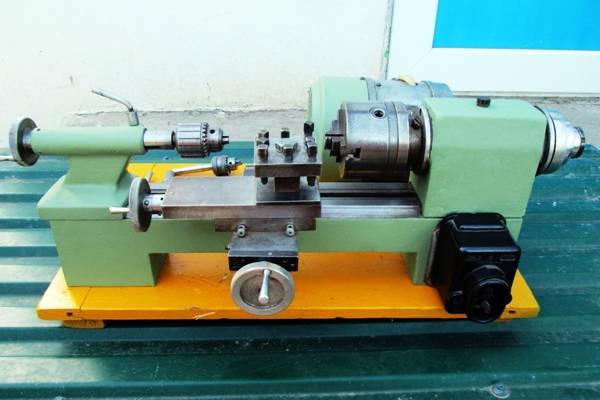

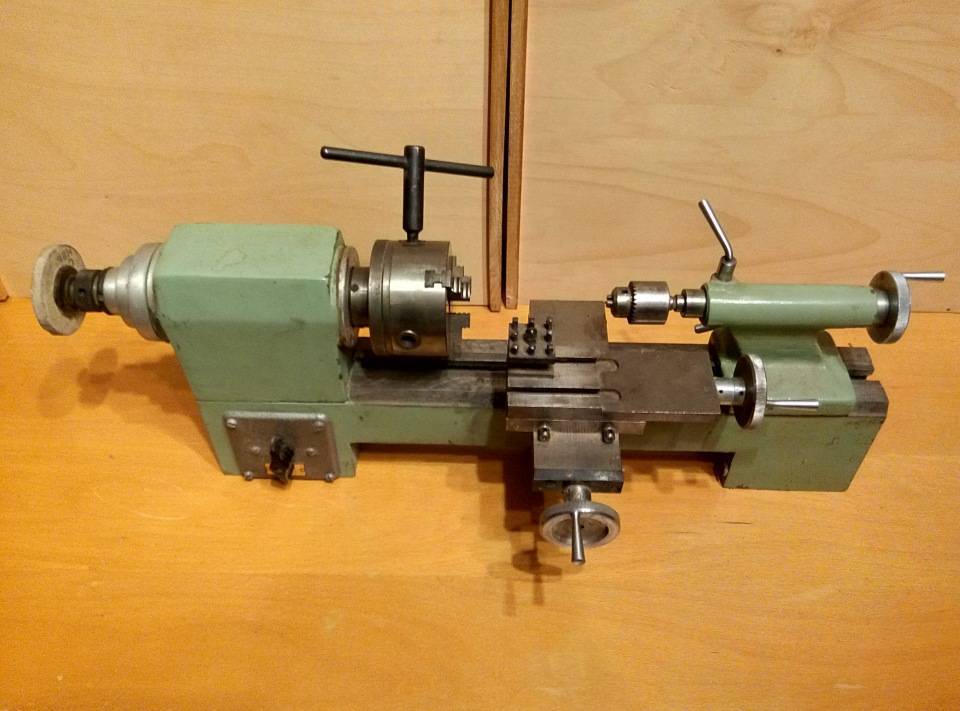

Конструкция токарного станка

Токарный станок 1Д601 имеет традиционные состав и компоновку основных узлов и агрегатов. Все его механизмы (кроме электродвигателя) смонтированы на литой чугунной станине. На ее верхней плоскости расположены призматические направляющие, на которые помещаются обе бабки и суппорт, а на нижней находятся два отверстия для надежного крепления станины к столу. Отдельно от станка устанавливается электродвигатель, вращение которого передается шпинделю посредством ременного шкива.

Передняя бабка

Передняя бабка смонтирована на направляющих с левой стороны станины, и крепится к ней двумя шпильками. Внутри бабки на опорных подшипниках установлен шпиндель со сквозным отверстием для подачи прутка. На левой оконечности шпинделя крепится трехступенчатый шкив, соединенный со шкивом электродвигателя плоским ремнем, а на правой — трехкулачковый патрон диаметром 80 мм.

Задняя бабка

Задняя бабка расположена на направляющих в правой части станка. Она передвигаться вручную по направляющим в требуемую позицию и фиксируется на время обработки с помощью эксцентрика с рукояткой, расположенной с обратной стороны ее корпуса. Движение пиноли задней бабки осуществляется вручную с помощью маховичка. При выполнении обточки длинномерных деталей в конус пиноли вставляется центр, а при сверлении и нарезание резьбы метчиком — сверлильный патрон.

Суппорт

Основные конструкционные элементами суппорта токарного станка 1Д601 — это продольно перемещаемые по направляющим станины нижние салазки и установленные поперечно к ним верхние салазки с резцедержателем. Перед обработкой детали суппорт устанавливается в нужную позицию вручную и крепится на ней с помощью болта и гайки. Поперечная и продольная рабочие подачи осуществляются вращением маховичков, при этом максимальная длина хода ограничена размером ходовых винтов салазок (60 мм в поперечном направлении и 65 мм — в продольном). Для точения конусных поверхностей предусмотрен поворот верхних салазок на требуемый угол по шкале с точностью 4°.

Стол и привод

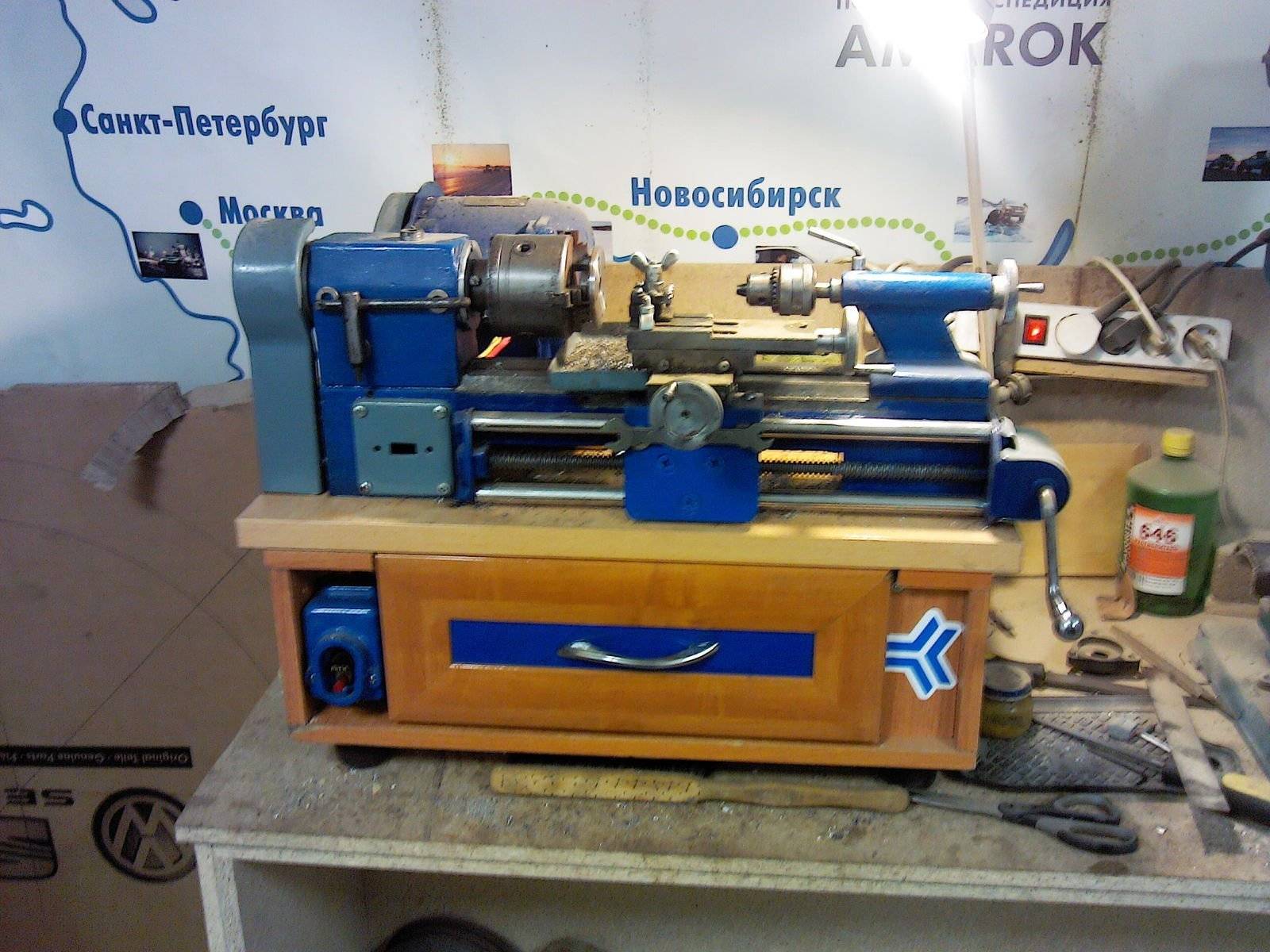

В соответствии с «Руководством по эксплуатации» токарный станок 1Д601 должен крепиться к столу с помощью двух шпилек с гайками. Знатоки этого токарного оборудования предлагают и другой «настольный» вариант: установка и закрепление станины на стальной плите толщиной 10 мм, что повышает жесткость конструкции и снижает вибрацию.

Вращение шпинделю станка передается от однофазного электродвигателя с трехступенчатым шкивом. Для изменения ступени шкива необходимо расфиксировать двигатель (ослабить гайку крепления), сдвинуть его в сторону станины, ослабить ремень, переставить его на другую ступень, а затем натянуть, сдвинув двигатель обратно, и закрутить гайку крепления.

Электрическая схема

Электрооборудование токарного станка 1Д601 немногочисленно и включает в себя четыре штатных элемента:

электрический однофазный асинхронный двигатель мощностью 180 Вт;
конденсатор пусковой обмотки электродвигателя 4 мкФ 600 В;
пакетный выключатель;
вилка для подключения к домашней электросети.

По условиям эксплуатации 1Д601 должен быть обязательно заземлен, поэтому с правого торца станины находится винт заземления. Пользователи сами оснащают станок осветительной лампой, а иногда ставят двигатели повышенной мощности. Последняя модернизация не всегда безопасна, так как при закусывании резца более мощное вращение может повредить суппорт или даже вырвать кусок станины (у этих станков не лучшее качество металла).

Назначение токарного устройства

Основное преимущество этого станка – удобство и легкость. Агрегат прекрасно подходит для использования в школьных мастерских или в домашнем производстве. Элементы конструкции очень надежны. Это позволяет производить обработку, точность которой на высшем уровне. Эксплуатация станка может осуществляться в течение десятков лет.

Кроме школьных и домашних мастерских, 1д601 станок настольный токарный может применяться в условиях выездных технических училищ, а также лабораторий. Все любители этого вида токарных работ могут использовать агрегат в гараже. Незаменим он и для конструкторов – моделистов, которые каждую деталь для своих моделей изготавливают вручную с помощью специального оборудования. Развитие фантазии и рабочих навыков поможет сделать этот аппарат идеальным помощников для организации досуга как школьников, так и взрослых.

Узлы токарного станка 1Д601

Основа в рассматриваемой модели – отливка с треугольными направляющими. В ее левой части находятся два крепежных отверстия для монтажа переднего узла, и два отверстия снизу, посредством которых агрегат фиксируется на столешнице. Т-образная выемка предназначена для установки заднего узла в выбранном положении. Совпадение оси главного вала с осью пиноли обеспечивается треугольными направляющими.

Передний узел устанавливается на направляющие посредством двух гаек и шпилек. Корпус узла закрыт герметичными крышками, что предотвращает утечку масла.

Главный вал установлен на опорах – спереди на двух упорных подшипниках и сзади на радиальном подшипнике. На конце вала установлен шкив, который передает элемент вращения валу от двигателя посредством плоского ремня. На передней части вала установлена планшайба, которая фиксируется тремя винтами. Главный вал переднего узла представляет собой пустотелую трубу, что позволяет обрабатывать болванки диаметром до 1 см.

Резцедержатель крепится к основанию агрегата гайками и болтами. Нижняя и верхняя каретки перемещаются механически посредством ходовых винтов и гаек по трапециевидным направляющим. На перпендикулярный и осевой ходовые винты нанесена резьба, позволяющая получить цену деления лимба в 0,05 мм на маленьком диаметре. Для установки резцовой головки на верхней каретке находятся Т-образные выемки.

При работе с коническими поверхностями поворотная часть резцедержателя устанавливается на необходимый угол. Для этого сухарики ослабляются поворотом эксцентриков, верхнее основание поворачивается так, чтобы риски основания совместились со шкалой нижней каретки, и сухарики опять затягиваются.

При фиксации на основании планка резцедержателя упирается в узкий прилив основы, а гайка затягивается. Планка переставляется посредством рукояти, которая ослабляет ее крепление, что обеспечивает обработку заготовок различных диаметров.

Задний узел предназначен для работы с болванками в центрах, высверливания отверстий и удержания заготовок большой длины. Пиноль передвигается при помощи винта от маховика, а ее конус выполнен под оправку и центр патрона. Пиноль передней части зажимается рукояткой, расположенной в разрезе.

Задний узел фиксируется на основе в требуемом положении сухариком и эксцентриком с рукоятью. Выталкивание сухарика в процессе перемещения заднего узла осуществляется за счет пружины, расположенной под ним.

Оборудование фиксируется на столешнице шайбами, шпильками и гайками. Работает устройство от однофазного двигателя, чья мощность составляет 180 Вт, а скорость вращения – 1400 об/мин. На валу двигателя установлен шкив.

Ремень натягивается за счет перемещения двигателя, которое осуществляется при ослаблении гаек, натягивании ремня и затягивании гаек. При перебрасывании ремня по ступеням шкивов становятся доступны три скорости главного вала.

1Д601 универсальный настольный токарный станок

Для обработки деталей из металла, пластиковых болванок, деревянных заготовок применяется токарный станок по металлу 1д601. Использование этого прибора позволяет работать с небольшими размерами деталей, причем достоинством проведения этих операций считается максимальный комфорт. Рабочую установку можно устанавливать в любом помещении, подойдут даже учебные школьные классы и частные ремонтные мастерские.

Токарный станок 1Д601

Общая информация

Любая модель рабочего станка 1д601 не имеет трудностей в эксплуатации, при ознакомлении с инструкцией работы токарный станок по металлу 1д601 подойдет в качестве обучающей установки для школьников. Узловые агрегаты характеризуются высокой надежностью, стабильностью функционирования и одновременной простотой сборки. Даже при возникновении комплексных неполадок допускается как частичный ремонт, так и комплексная замена отдельных элементов.

Паспорт 1д601 отличается массой показателей, которые имеют небольшие величины: вес, общие габариты, скорость работы. Устройство станка также упрощено, но при желании допускается модернизация навесными дополнительными модулями.

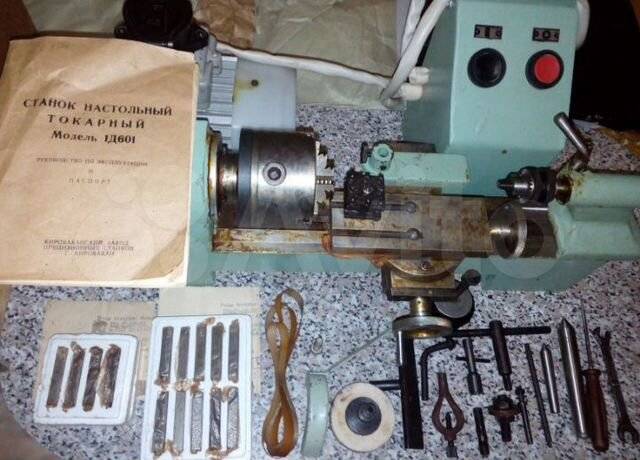

Скачать паспорт (инструкцию по эксплуатации) станка 1Д601

Узловые агрегаты станка

В паспорте модели 1д601 значится несколько узловых агрегатов, которые обеспечивают его функциональность. В инструкции по эксплуатации приводятся подробные правила работы с отдельными модулями. Настольный токарный агрегат состоит из следующих главных узлов:

Небольшая по размерам станина, позволяет легко транспортировать устройство.
Подвижная бабка, расположенная спереди станка.
Удерживающий суппорт.
Задняя бабка агрегата.
Привод.

Дополнительным оснащением считаются лимбы станка 1д601, отвечающие за точное смещение заготовки относительно главного резца. При работе с использованием лимбов необходимо правильно просчитывать требуемые числовые значения, поскольку их градуировка может отличаться. Для этого следует сверяться с паспортом токарного станка, где четко прописаны величины смещения.
