Обзор производителей
Отечественный
Основной плюс отечественных станков — их доступность. Кроме того, многолетний опыт работы некоторых компаний, позволяет предоставлять на рынке качественный товар, ничем не хуже того, что производят в Германии и Японии.
Домашний мастер
Станки этого производителя качественные и продаются на рынке достаточно давно. Оборудование этой марки часто используют в школьных классах и в небольших мастерских. Такое оборудование способно полностью заменить несколько узконаправленных агрегатов, тем самым происходит экономия средств и сохраняется свободное пространство внутри мастерской.
Умелец
На данном токарном станке можно делать разные виды обработки изделий, выполненных как из металла, так и из пластика или дерева. Аппарат есть в двух вариантах:
- С приводом подач, фрезеровочным устройством и с узлом для обработки дерева.
- С ручной продольной отдачей суппорта.
Первый вариант делает возможным выполнение точения и сверления, а второй – точение, фрезеровку, фугование, распилочные и сверлильные работы. Улучшить и расширить функциональность машины можно при помощи дополнительных элементов.
Калибр
Эта компании занимается продажей инструментов с 2001 года. Широкий модельный ряд позволяет выбрать ту модель, в которой есть необходимость. При поломке специалисты компании произведут оперативно диагностику и выявят неисправности, а впоследствии их исправят. Станки представляются по демократичной цене и на многие товары даётся гарантия.
Китай и другие страны
Плохая известность Китая, как производителя некачественных товаров и плагиатов, давно прошла. Теперь он является поставщиком и производителем лучших по характеристикам и качеству товаров в мире.
Optimum
Станки этой марки выпускаются в Германии. Под этой торговой маркой выпускаются не только габаритные токарные станки, но в том числе и миниатюрные, которые известны и высоко ценятся многими специалистами по всей Европе. Самыми известными моделями являются D140x250, D210x400, D250x550. На них установлена система ЧПУ.
Корвет
Эта компания предоставляет товар по низким ценам. Многие клиенты отмечают хорошее качество предоставляемого товара. С 2009 года ведется продажа станков. Станки имеются, как крупногабаритные, так и малогабаритные. При оптовой продаже для предприятия, делается большая скидка.
JET
Настольные токарные станки этой торговой марки продаются на рынке уже более 50 лет. Их производит швейцарская компания JET, которая стала очень популярна среди домашних мастеров и умельцев. Несмотря на то, что в данный момент часть узлов изготавливается на базе Китая, их качество не ухудшается.
Эти агрегаты взывают доверия уже у нескольких поколений пользователей благодаря высокому качеству, точности и эффективности обработки. С ними не возникает проблем при работе, их обслуживание простое. Самыми популярными и покупаемыми считаются модели: BD-3, BD-7, BD-8A.
Proma
На рынке компания уже 20 лет. Продаются все виды станков, в том числе и на заказ. Продукция компании постоянно совершенствуется и модернизируется, учитывая потребности и запросы потребителей.
DIY
Настольный агрегат этой компании представляет собой компактное токарное устройство, которое производится по единой технической документации несколькими китайскими производителями.
Stalex
Компания ориентируется на продаже и сервисном обслуживании металлообрабатывающего оборудования. Весь товар всегда есть в наличии, что отмечают многочисленные покупатели.
Zenitech
Компания занимается продажей в основном крупногабаритных станков, но есть и несколько моделей станков небольших размеров. Всегда работает горячая линия, позвонив по которой можно задать интересующие вопросы и уточнить все нюансы.
FDB MASCHINEN TURNER
Многих покупателей отпугивает несколько завышенная цена на товар, представленный этой компанией. Но все токарные станки высокого качества и с гарантией. Несколько раз в год проводится акция, где скидка может составлять 30,40 и даже 50 процентов.
METALMASTER
Оборудование METALMASTER разрабатывается и постоянно улучшается в сотрудничестве с немецкими техниками-инженерами. Производство станков осуществляется на всемирно известных заводах.
Часовой токарный станок настольный: устройство, назначение, модели
Как можно догадаться из названия, данное оборудование предназначено для работы с мелкими деталями, часто используемыми ювелирами и часовщиками. Эксплуатация механизма подразумевает выполнение следующих задач: сверление мелких пластин, подрезку торцов, отрезку и выполнение других чистовых операций. В отличие от аналогичных установок, эти, в основном, не имеют патронов и держателей для резцов, а крепление похоже на узел с деревообрабатывающего аппарата. Следует отметить и то, что подобный станок по металлу стоит относительно дорого, но это компенсируется наивысшим качеством и точностью заготовок.
Миниатюрный часовой токарный станок имеет стержнеобразную станину Женевского типа, которая крепиться только с одного края. Что касается привода, то на старых моделях была установлена ножная педаль (как в механической швейной машине), которая отвечала за вращение специального колеса. Современная аппаратура запускается электродвигателями, и она способна работать от домашней сети в 220 В. Отдельного внимания заслуживает комплектация, состоящая из большого разнообразия соединений, резцедержателей и других приспособлений.
https://youtube.com/watch?v=qwitfY4829M

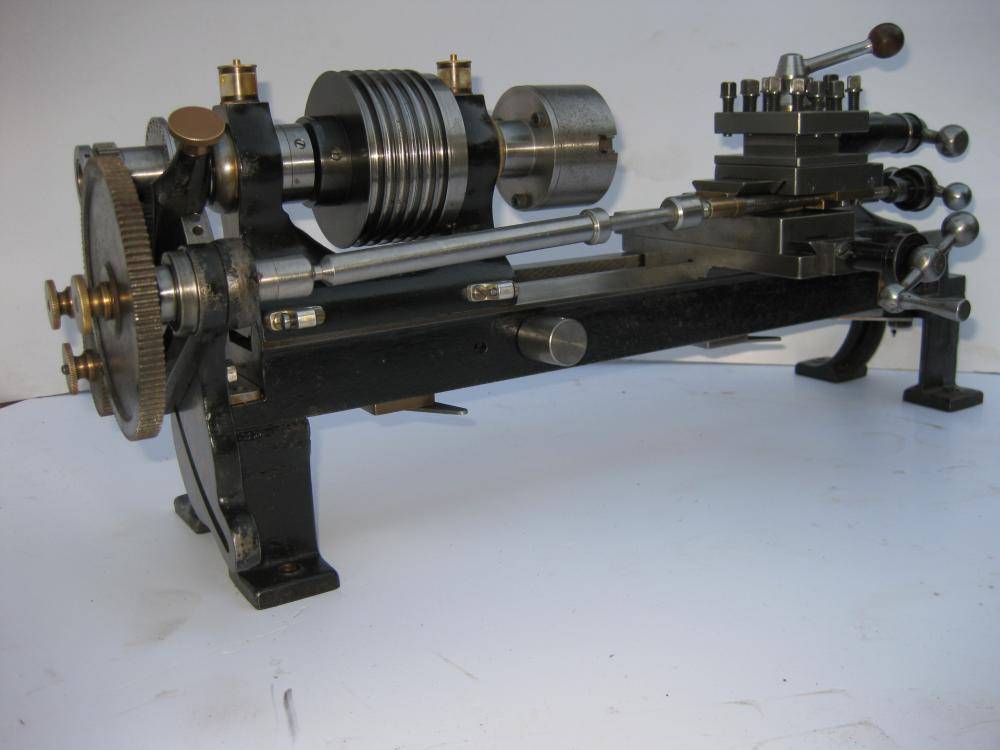

Устройство часовых станков
Составные части прибора выглядят следующим образом:
Станина. Данный элемент служит надёжной опорой, а на её верхнюю поверхность монтируются остальные узлы. Благодаря прочной и ровной нижней плоскости достигается хорошая точность и устойчивость. Суппорт. Эта деталь перемещается горизонтально, по двум направляющим, установленным на опорной раме. Также в состав данной составляющей входит градуированный диск, регулирующий угол наклона продольного суппорта. Лицевая бабка. Один из главных элементов, без которого как часовой, так и другой токарный станок по металлу не сможет функционировать. Эта составная отвечает за вращение, а её движущие звенья не должны иметь люфтов. Также бабка должна регулярно протираться и смазываться маслом. Тыльная бабка. Данный элемент предназначен для фиксации задней стороны заготовки, и также может перемещаться по направляющим. Прижимная бабка. Она необходима для скоростного просверливания и выточки пустотелыми фрезерами. Зажим инструментов осуществляется соответствующими затяжками. Открытый мотор. Имеет стандартный внешний вид, устанавливается с боку агрегата, и запускается нажатием пусковой кнопки
Особое внимание нужно уделять монтажу: двигатель должен плотно фиксироваться на нижней крышке, а его ось должна совпадать с линией шкивов контрпривода. Разумеется, каждый часовой, крупногабаритный или мини токарный станок будут иметь различное строение, однако, основные запчасти выглядят именно таким образом
Разумеется, каждый часовой, крупногабаритный или мини токарный станок будут иметь различное строение, однако, основные запчасти выглядят именно таким образом.
Назначение оборудования
Данная аппаратура является маленькой, и предназначена для работы с мелкими металлическими предметами. Например, при помощи С-95 можно сделать множество миниатюрных деталей, предназначенных для приборов, на других можно провести усовершенствование часового токарного станка, а разновидность АТМ идеально подойдёт для часовых и ювелиров. Однако не обязательно что-то улучшать, поскольку на рынке каждый сможет найти подходящую марку.
Часовой токарный станок в работе
Основные модели
Популярный часовой токарный станок времён СССР – Т-28. Это недорогая и надёжная марка, которая использовалась для выполнения высокоточных работ в инструментальных и экспериментальных цехах. Следует отметить, что такие машины являлись точными копиями зарубежного. К более «свежей» технике можно отнести «Pultra», а главное её достоинство – великолепная точность и возможность заменить любую деталь. Но вся сложность в том, что компания выпускала Pultra до 2003 года, и её можно приобрести только на вторичном рынке. Также внимания заслуживает отечественный часовой токарный станок типа Т-65. Его конструкция и способы эксплуатации на столько просты, что с ними справиться даже ребёнок. Он лёгкий (в сборе 19 кг), имеет качественный двигатель с мощностью 0,25 кВт и крутящим моментом до 1400 об/мин.

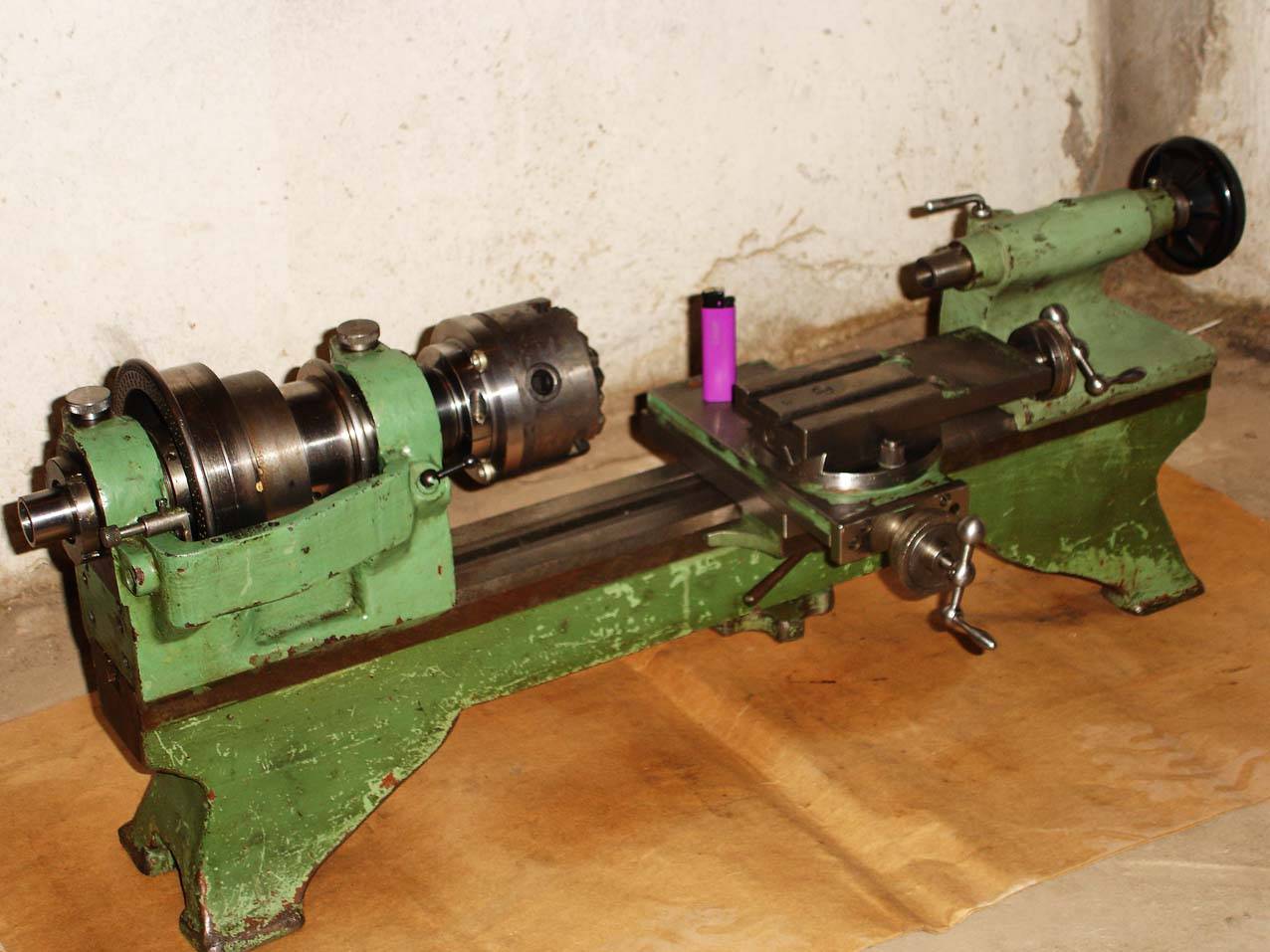

- Часовой токарный станок Т-28

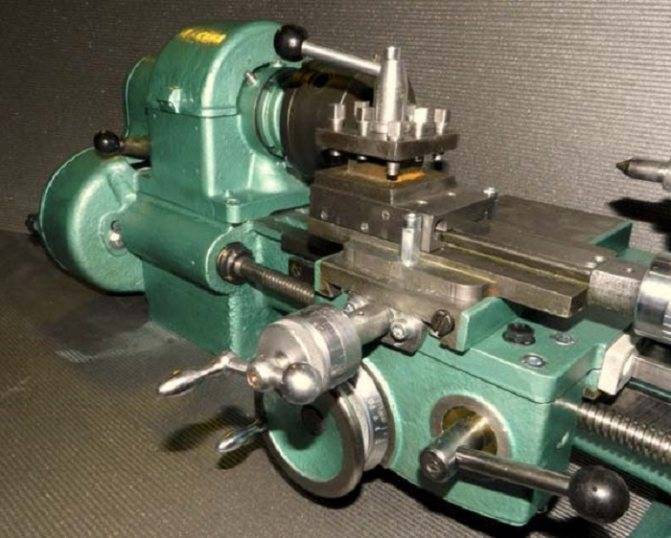

- Часовой токарный станок Т-65
Но какими бы параметрами не обладал аппарат, токарный мастер должен регулярно следить за его состоянием: чистить от грязи и стружек, проверять люфты, смазывать механизмы.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Популярные модели
Конечно же, среди моделей часовых токарных станков есть те, которые выделяются и становятся популярными. И вот, среди них можно выделить три образца: Т28, Т65 и С95. Все они производятся в России. Теперь о каждом поподробнее.
Итак, начнём с аналога швейцарского Schaublin 70. Т28 предназначена для тонкой обработки металлических деталей.
Этот токарный станок превосходно справляется со сверлением, подрезанием торцов, расточкой цилиндров и конусов.
Его сфера — производство инструментов и приборов, с чем он прекрасно справляется. Также у Т28 имеется локальный электромотор, который обеспечивает привод для кручения закреплённой детали. Заготовки можно крепить тремя разными способами, в зависимости от цели работы:
В конструкции нет ничего особого, всё как обычно: станина, суппорт, две бабки, задняя и передняя.
Этот часовой токарный станок также как предыдущая модель предназначена для обточки деталей мелких размеров. По конструкции он очень сильно походит на Т28.
Основные его преимущества — это достаточно простая конструкция и достаточную простоту в эксплуатации. Благодаря этому с ним может справиться даже новичок. Также у Т65 имеется достаточно мощный мотор, который вырабатывает до двенадцати тысяч оборотов в минуту.
Этот станок является копией немецкого изделия Boley No.1b. В основном используется при масштабном производстве часов, где получил большое признание.

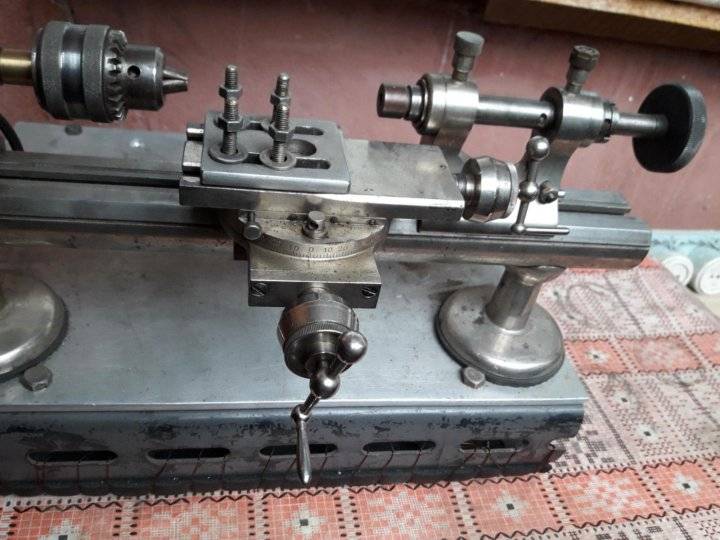

Станина представляет собой точечную балку, которая расположена на двух параллельных стойках. Сверху от неё находятся направляющие, благодаря которым можно зафиксировать бабку и суппорт.
Технические характеристики станка Т-28
Наименование параметра | Т-65 | С-95 | Т-28 |
---|---|---|---|
Основные параметры станка | |||
Класс точности | Н | Н | Н |
Наибольший диаметр заготовки над станиной, мм | 120 | 50 | 130 |
Наибольший диаметр заготовки над суппортом, мм | 30 | 12 | 14 |
Высота центров над плоскими направляющими станины, мм | 65 | 32 | 65 |
Наибольшая длина заготовки в центрах (РМЦ), мм | 200 | 125 | 220 |
Наибольшая длина обтачивания, мм | 70 | 38 | 55 |
Наибольшая высота держателя резца, мм | 7 х 7 | 6 х 9 | 8 х 8 |
Высота от опорной поверхности резца до линии центров, мм | 6 | 6 | 6 |
Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 50 | ||
Шпиндель | |||
Диаметр сквозного отверстия в шпинделе, мм | 10 | 8 | 10 |
Конус Морзе шпинделя | № 1 | 39°30` | № 0 |
Число ступеней частот прямого вращения шпинделя | 3 | 3 | 3 |
Частота прямого вращения шпинделя, об/мин | 77, 66, 55 | 1300..3000 | 1440, 2500, 4300 |
Суппорт. Подачи | |||
Наибольшее поперечное перемещение суппорта, мм | 70 | 44 | 55 |
Перемещение суппорта поперечное на одно деление лимба, мм | 0,05 | 0,01 | 0,01 |
Наибольшее перемещение резцовых салазок, мм | 70 | 38 | 55 |
Перемещение резцовых салазок на одно деление лимба, мм | 0,05 | 0,01 | 0,01 |
Угол поворота резцовых салазок, град | ±90° | ±90° | ±60° |
Задняя бабка | |||
Конус задней бабки | Морзе №1 | 39°30` | Морзе №0 |
Наибольшее перемещение пиноли, мм | 45 | 30 | 45 |
Электрооборудование | |||
Электродвигатель главного привода, кВт | 0,25 1400 об/мин | 0,15 2700 об/мин | 0,27 2800 об/мин |
Габариты и масса станка | |||
Габариты станка (длина ширина высота), мм | 675 х 300 х 250 | 420 х 200 х 250 | 650 х 255 х 222 |
Масса станка, кг | 19 | 19,2 | 25 |
Список литературы:
Настольный токарный станок Т-28. Руководящие материалы, Минск, 1974
Головин Г.М., Пешков Е.О. Специальные станки в приборостроении, 1952
Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
Батов В.П. Токарные станки, 1978
Белецкий Д.Г. Справочник токаря-универсала, 1987
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
Локтева С.Е. Станки с программным управлением, 1986
Модзелевский А. А., и др. Токарные станки, 1973
Пекелис Г. Д., Гельберг Б.Т. Технология ремонта металлорежущих станков, 1970
Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
Тепинкичиев В.К. Металлорежущие станки, 1973
Чернов Н.Н. Металлорежущие станки, 1988
Связанные ссылки. Дополнительная информация
Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Скачать паспорт Интересное видео Деревообрабатывающие станки КПО Производители
Токарный станок с применением дрели
Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.
Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.
Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.
Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.
ВАЖНО ЗНАТЬ: Сборка пескоструйного аппарата своими руками
Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.
Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.
Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.
Варианты усовершенствования механизма:
Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу; Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов; Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади
Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении
Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.
Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.
Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.
Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.
Устройство
А сейчас стоит рассказать об устройстве этих станков. Всего выделяют шесть основных элементов устройства:
- станина;
- суппорт;
- лицевая бабка;
- тыльная бабка;
- прижимная бабка;
- открытый мотор.
Итак, теперь расскажу о каждом из них поподробнее.
Станина
Этот элемент предназначен для закрепления на ней всех узлов — как подвижных, так и неподвижных. Она является основой не только для часового, но и для всех других видов станков, так что это наиболее важный элемент.
Также станина позволяет механизму упираться в фундамент и принимать любую нагрузку, которая возникает в процессе работ. Но, даже несмотря на это, она всё равно считается самой долговечной деталью в станке.
Делается станина в основном из чугуна, но иногда её делают и из низкоуглеродистой стали.
Суппорт
Эта деталь — тоже одна из важнейших. Благодаря суппорту закреплённую заготовку можно передвигать вдоль и поперёк оси шпинделя, а также под углом этой самой оси. Благодаря этому можно с лёгкостью заготавливать детали.
Суппорт имеет крестовую конструкцию, а также имеет три движущих узла: нижние и продольные салазки, а также продольную каретку
Если почитать техническую литературу, то можно обнаружить, что эти узлы практически всегда называются по-разному, но это не так важно
Лицевая бабка
Передняя бабка (или лицевая) выполняет две функции одновременно: она придаёт будущей детали вращение, а также поддерживает её в процессе работы.
На лицевой бабке располагается панель управления, с помощью которой можно регулировать скорость вращения заготовки. Многие рабочие для упрощения работы прикрепляют возле этой панели подробную схему с описанием, где нужно повернуть, чтобы ускорить или замедлить вращение. Это также может быть полезно тем, кто только приступил к работе.

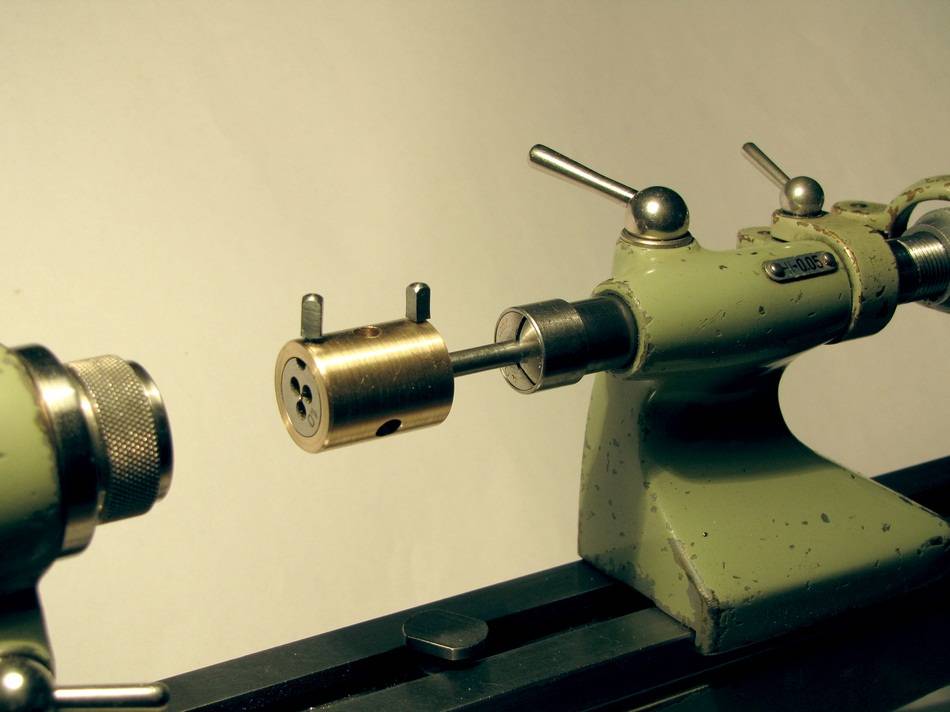

Тыльная бабка
Задняя (или тыльная) бабка нужна для фиксации деталей с большой длиной. Кроме того, на ней могут быть установлены различные инструменты, такие как свёрла или развёртки.
При работе возникают нагрузки на ось. Вся эта нагрузка идёт на упорный шарикоподшипник. Также на тыльной бабке установлено и зафиксировано оборудование центра за счёт конусного отверстия втулки. В такой центр можно установить какой-либо инструмент, после чего зафиксировать его. Это позволит избежать вращения инструмента вместе с деталью.
Прижимная бабка
Она находится рядом с тыльной бабкой и является частью её. Как ясно из названия, прижимная бабка зажимает заготовку. Имеет вентили для зажимки, а также специальные движущиеся части.
Открытый мотор
Двигатель (или открытый мотор) — это как раз то, что и позволяет передней бабке вращать заготовку при помощи шпинделя. Подключённый к электросети, он начинает при помощи ремешков крутить шпиндель, а вместе с ним и заготовку, позволяя обрабатывать её со всех сторон.
В наше время в основном для токарных станков, в том числе и для часовых, используют в основном двигатели с короткозамкнутым ротором, но это также зависит от производителя и предназначения станка.

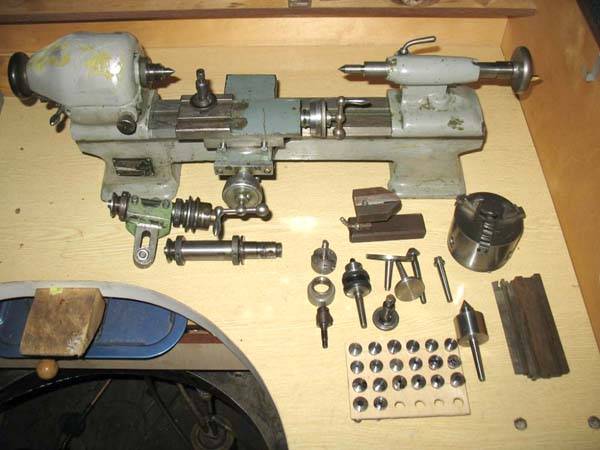

Комплектация токарного станка Т-28
Комплектация токарного станка Т-28
Стандартная комплектация токарного станка Т-28
- Т28-09-21 — Центр передней бабки
- Т28-09-22 — Планшайба
- Т28-09-23 — Поводок
- Т28-09-24 — Основание
- Т28-09-25 — Зажим
- Т28-09-27 — Подручник
- Т28-09-28 — Ключ специальный
- Т28-09-31 — Столик
- Т28-09-32 — Столик призматический
- Т28-09-33 — Ключ рожковый 16
- Т28-09-34 — Центр задней бабки
- Комплект цанг — Комплект цанг 1..4мм через 0,5мм и 5мм
Приспособления поставляемые за отдельную плату
- Т28-04 — Стойка с роликами
- Т28-05 — Приспособление для внутреннего шлифования
- Т28-06а — Приспособление для наружного шлифования
- Т28-07 — Суппорт шлифовального приспособления
- Т28-08 — Бабка изделия для шлифования — квил
Современные МБС для обработки отверстий
Развитие инноваций и технологий открывает для производителей новые условия. Внедрение систем программного управления полностью исключает участие человека в работе станка. Расточные станки нового поколения оснащаются новейшими системами управления и от специалиста требуется только установить станок в требуемом положении либо зафиксировать деталь, которую нужно обработать.
Специалисты, использующие представленными системами, отмечают простоту в использование и наличие большого количества вспомогательных устройств. Поэтому выполнять работы довольно легко с помощью станков этого типа.
Старые советские модели станков по дереву и металлу
Советское оборудование все еще эксплуатируется на производстве. Некоторые принципиально предпочитают оборудовать домашние мастерские агрегатами из СССР.
Важно!
На советское оборудование иногда проблемно найти оснастку или комплектующие в случае поломки.
Токарно-винторезный станок ИТ-1М
Станок облегченного типа предназначался для наработки практики в мастерских. Позволяет обрабатывать цилиндрические заготовки снаружи, сверлить и растачивать, нарезать резьбу. В настоящее время снят с производства.
Токарно-винторезный станок ТВ-6
Появился на рынке в 80-х годах. Применяется в основном для обучения будущих токарей в мастерских и учебных центрах. Позволяет выполнять базовые операции.
Характеристики:
- Диаметр шпинделя — 12 мм.
- Частота вращения шпинделя — 130-170 об./мин.
- Расстояние между центрами — 350 мм.
- Максимальная длина обработки — 300 мм.
Токарные станки Универсал 2 и Универсал 3
Настольные станки для изготовления мелких деталей. Возможно выполнение большинства токарных работ. Максимальный диаметр и длина заготовки — 12,5 см и 18 см.
Токарный станок ТШ-3
Выполняет функцию точильного и шлифовального агрегата. Пригоден к эксплуатации в домашней мастерской и промышленных целях. Кроме классических токарных работ, агрегат пригоден для финишной шлифовки изделий и заточки режущих, а также слесарных инструментов.
1Е61М, 1Е61ПМ, 1Е61ВМ токарно-винторезные станки
Относятся к специальным станкам, обеспечивающим более высокую точность обработки. Все три модификации относятся к токарно-винторезной группе с высотой над центрами 175 мм.
Диаметр обрабатываемого прутка не превышает 32 мм. Максимальное расстояние перемещения суппорта составляет 200 мм.
Токарно-винторезный станок 1М63Н
Многофункциональный агрегат, предназначенный для выполнения всех типов токарных операций. Данная модель позволяет также работать с коническими поверхностями и нарезать многозаходные резьбы.
Буква Н в маркировке говорит о способности получить размеры нормальной точности. Возможна установка дополнительной оснастки при работе с крупногабаритными заготовками.
Токарно-револьверный станок 1341
Станок револьверной группы позволяет выполнять обработку с использованием нескольких инструментов одновременно. Доступные операции:
- Обработка наружных и внутренних поверхностей.
- Нарезка резьбы.
- Сверловка, зенкование, развертывание.
- Работа с фасонными поверхностями.
Обработка выполняется в автоматическом и полуавтоматическом режиме. Возможно изготовление деталей из прутка и штучных заготовок.
Токарно-винторезный станок 1Н65
Усовершенствованная модификация агрегата 1М65. Возможна обработка цилиндрических и конических деталей, а также сложных фасонных поверхностей.
Технические характеристики:
- Высота центра над станиной и суппортом — 500 и 325 мм.
- Диаметр шпинделя — 128 мм.
- Максимальный вес заготовки — 5 т.
- Максимальный диаметр заготовки в кулачках — 870 мм.
Токарно-винторезный станок 1М63
Разработан в 50-х годах для обработки заготовок из разного металла. По тем временам это был агрегат с уникальными характеристиками, и его закупали крупные промышленные предприятия. Он обеспечивал высокое качество и точность обработки при точении изделий любой сложности.
Станок токарно-винторезный 1А616
Агрегат выпущен в 50-х годах прошлого века. В ту эпоху технические характеристики были одними из лучших. На многих предприятиях станок успешно используется по сей день.
Оборудование предназначено для широкого спектра работ с небольшими заготовками. Буква А говорит про особо высокую точность обработки. Возможно нарезание модульной, дюймовой, питчевой резьбы без перестройки кинематики.
Токарный школьный станок ТВ-4
Разрабатывался для обучения токарному делу в школьных мастерских и учебных центрах. Универсальный станок, пригодный для выполнения базовых токарных операций. Имеет небольшой вес и габариты, из-за чего пользуется популярностью в домашних мастерских.
Токарный станок по металлу Школьник ТВ-7
Станок с ручным управлением, предназначен для обработки заготовок 100-300 мм. Поддерживает четыре скоростных режима. Позволяет выполнять базовые операции — наружное точение, расточка, нарезка метрической резьбы, обработка торца, сверление отверстий. Назначение — практическое обучение будущих токарей.
Настольный токарный станок по металлу ТВ-16
Станок с малыми габаритами для выполнения операций средней сложности. Доступно сверление отверстий, нарезка резьбы, наружное точение, расточка.
Параметры:
- Расстояние между центрами — 250 мм.
- Максимальный диаметр заготовки над станиной — 160 мм.
- Диаметр отверстия шпинделя — 18 мм.
- Мощность — 0,4-0,5 кВт.
Перечень основных узлов
Станина токарного станка ТН-1М не имеет стоек, вместо них низкие широкие ножки. Основные узлы такие же, как крупных напольных токарно-винторезных станков:
- передняя – шпиндельная бабка;
- гитара;
- электропривод;
- суппорт;
- подвижная и неподвижная резцедержки;
- задняя бабка;
- подвижная резцедержка вмонтирована в каретку, и перемещается вместе с суппортом.

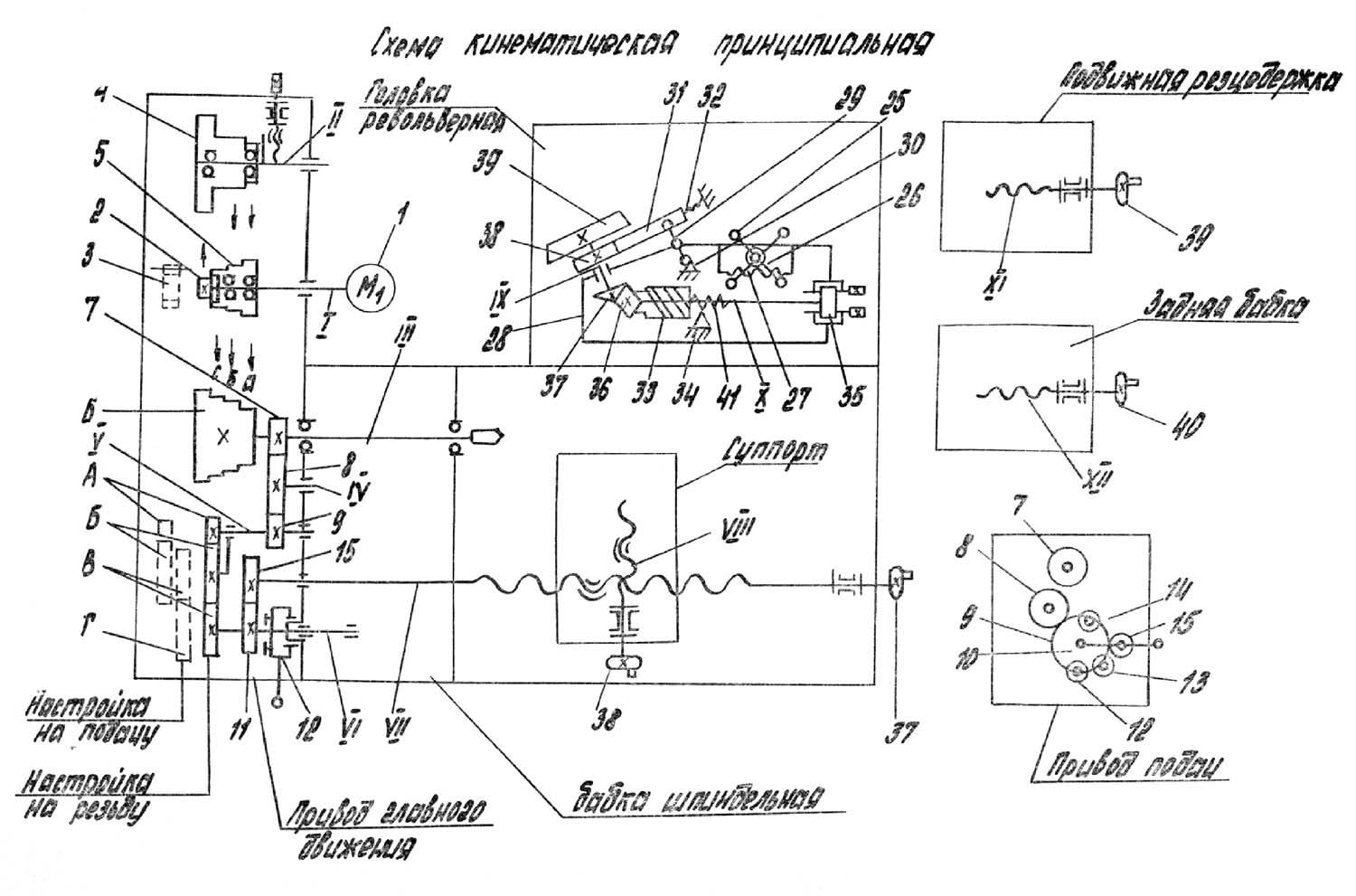

Цепь привода главного движения
Крутящий момент передается шпинделю от двигателя через клино-ременную передачу. Изменение скорости осуществляется перекидыванием ремня на нужный шкив, включая промежуточные. Всего частот вращения 9. Таблица переключений находится на корпусе передней бабки.
Цепь привода подач
Со шпинделя вращение передается на ходовые винты, проходящие вдоль станины. В фартуке крутящий момент превращается в поступательное движение суппорта. Первый вал используется для подачи во время обычного точения. Для нарезки резьбы используется второй вал. Изменение направления движения суппорта производится переключением зацепления на разные шестерни – одну и пару.
Кинематическая цепь револьверной головки
Перемещение револьверной головки ручное, осуществляется вращением штурвала, связанного валом с шестерней. Зубчатая рейка/. По которой она ездит, жестко закреплена на салазках. Барабан имеет 6 винтовых пазов, с помощью которых фиксируется барабан с инструментальным диском.
С маховичка через винт осуществляется перемещение подвижной резцедержки.
Неподвижная резцедержка
Неподвижная резцедержка перемещается механическим способом – продольно вместе с суппортом. Вручную движется в поперечном направлении.
