Напильник для заточки цепи бензопилы. подбираем нужный.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Рейтинг лучших механических (ручных)

Если вы обладаете достаточными техническими навыками и большим количеством свободного времени, можно приобрести ручной станок для затачивания пильных цепей. Он дает возможность более точно и аккуратно править пильные зубья. Кроме того, его стоимость в несколько раз меньше электрического.

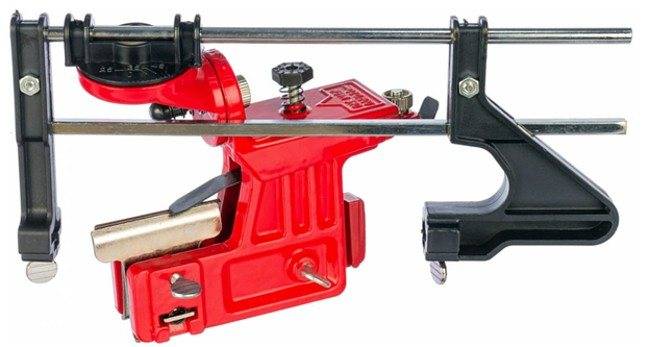

Champion C6500

Простой и надежный станок для ручной правки режущей кромки пильных цепей. Литой металлический корпус для большей защиты от коррозии покрыт порошковой краской. Струбцина, расположенная в нижней части позволяет без труда зафиксировать станок на любой поверхности.

Технические характеристики:

• производитель – Champion;
• модель – C6500;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• вес, кг – 0,54;
• габариты, мм – 30х100х200;
• цена, в руб – 1 130.

Достоинства	Недостатки
простая и надежная конструкция	пластиковый фиксатор напильника
возможность фиксации на любой поверхности
поворотная платформа

Rezer HSB-303

Механический станок бытового класса для эффективного затачивания. Металлический корпус, покрытый порошковой краской, обеспечивает длительную эксплуатацию. Струбцина позволяет зафиксировать устройство на верстаке или рабочем столе.

Технические характеристики:

• производитель – Rezer;
• модель – HBS-303;
• Родина бренда – Россия;
• страна производства – Китай;
• класс – бытовой;
• вес, кг – 0,59;
• габариты, мм – 30х100х200;
• цена, в руб – 992.

Достоинства	Недостатки
качество сборки	пластиковый фиксатор напильника
надежная струбцина
градуировка поворотной платформы

DDE GT0103

Универсальный станок для заточки пильных цепей. Металлический корпус и направляющие обеспечивают надежность конструкции и простоту использования. Для фиксации инструмента он оснащается струбциной с винтовым фиксатором.

Технические характеристики:

• производитель – DDE;
• модель – GT0103;
• Родина бренда – США;
• страна производства – Китай;
• класс – бытовой;
• вес, кг – 0,55;
• габариты, мм – 290х165х65;
• цена, в руб – 1 559.

Достоинства	Недостатки
простота использования	пластиковый фиксатор напильника
точность настройки
градуировка поворотной платформы

Способы заточки цепи бензопилы

Как говорилось выше, существует несколько различных способов это сделать. Самыми популярными являются:

• заточка напильником,
• болгаркой,
• электрическим станком
• и так называемым «ручным» станком.

Напильником

Напильник хорошо справится с заточкой цепи

Такой вид заточки является самым простым. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и другие. И если инструменты заточки напильником могут несколько различаться, то тем не менее они имеют примерно одинаковую логику и тот же функционал.

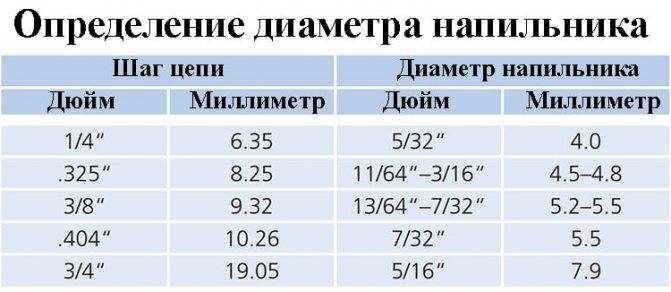

Диаметр круглого напильника напрямую зависит от размера цепи:

Как затачивать?

Процесс заточки делится на несколько этапов:

Нужно убедиться, что у пилы включен цепной тормоз

После следует крепко зажать инструмент в тисках. Зуб, с которого была начата заточка, следует чем-либо пометить, чтобы нечаянно не начать затачивать зубья ещё раз

Перед заточкой обратить внимание на специальную пометку, которой производитель указал максимальный угол возможной заточки. Выполнять саму заточку следует в сторону указательных стрелок. Помимо зубьев затачивается также ограничитель

Помимо зубьев затачивается также ограничитель

Это может понадобиться со временем, поскольку ввиду заточек снижается высота зубьев. Как правило, ограничитель затачивается через две-три заточки зубьев. Если этого не сделать, то во время работы с инструментом могут возникнуть проблемы.

А вы пробовали самостоятельно точить цепь бензопилы?

Было дело!Не довелось

Советы от специалистов

1. При отсутствии опыта лучше не начинать с дорогих цепей.
2. Движения должны производиться только в одном направлении «от себя». Причём для каждого из зубьев должно производиться одинаковое количество движений с примерно равным прикладыванием усилий.
3. Для заточки вертикальной плоскости напильник должен быть расположен строго под прямым углом, а для заточки горизонтальной – под углом 20-30 градусов.
4. Если перед заточкой было обнаружено, что не все зубья имеют одинаковую высоту, то ориентиром становится самый низкий из них.

Плюсы:

Минусы:

Болгаркой

Один из способов заточить цепь пилы — это болгарка

Такой способ не очень одобряется профессионалами, поскольку высок риск повреждения как инструмента, так и того, кто непосредственно и будет натачивать пилу. При этом на первый взгляд этот метод нравится многим, но на практике всё гораздо сложнее, чем кажется.

Тем не менее, способ всё ещё актуален.

1. Цепь должна оставаться на шине.
2. На болгарку крепится диск (желательно не новый) толщиной в полтора-два миллиметра.
3. Перед цепью и шиной должна стоять небольшая преграда.
4. Угол при заточке такой же, как описано в первом способе.
5. После процесса обязательно подтянуть цепь.

Профессионалы особенно не рекомендуют этот способ новичкам, поскольку высок риск нанести тяжёлые увечья и травмы.

Плюсы:

Минусы:

Электрическим станком

Электрические станки для заточки

Такие станки оснащены специальными функциями для заточки под под определённым углом. Благодаря станку появляется гарантия, что диск к цепи будет подведён с максимальной точностью и аккуратностью. Также существуют станки со специальными тисками для зажатия цепи. Этот способ максимально подходит для новичков, поскольку удобство и безопасность гарантированы. Стоимость такого станка напрямую зависит от его функциональности.

Станком с ручным приводом

На вид станок с ручным приводом напоминает лучковую пилу. Разве что на месте, где бы располагалось полотно такой пилы, находится напильник. Такой станок даёт возможность наточить и подогнать зубья бензопилы под нужный размер. В станок встроен механизм, благодаря которому можно выстроить нужный размер.

Во время процесса понадобиться всего два-три движения, после чего можно переходить к следующему зубу. Этим же станком можно наточить и ограничитель. Разница лишь в самом напильнике, а точнее – в его форме. Так как при наточке зубьев необходим круглый напильник, а при заточке ограничителя – плоский.

Плюсы:

Минусы:

Станки с ручным приводом

Советы от профессионалов

1. Перед тем, как начать заточку каким-либо способом, нужно включить пилу примерно на минуту. Делается это для того, чтобы смазочное масло попало на каждую деталь.
2. Обязательно время от времени затачивать цепь и никогда не откладывать это дело на потом.
3. Наблюдать за натяжением цепи при работе. При обнаружении неполадок стоит тут же исправить их. Плохо натянутая цепь является травмоопасным предметом.

Выше описаны самые распространённые способы заточки бензопилы. Свой способ стоит выбирать исходя из умений, знаний правил безопасности и опыта работы с инструментом.

Параметры для оценки модели

Различные модели бензопил оцениваются по нескольким параметрам. Определившись с мощностью и весом, надо ответить на вопрос: какую именно бензопилу выбрать? Какая из них самая лучшая, решается при оценке всей совокупности характеристик. Наиболее важными для эксплуатации техническими характеристиками агрегатов являются:

• величина мощности;
• габариты и вес;
• потребление бензина;
• защитные функции;
• пильная гарнитура.

Для определения модификации бензопилы для дома или дачи следует понять целевое предназначение инструмента и принять решение по денежным средствам, которые предполагается потратить на его покупку.

Вес, мощность и скорость реза

Для использования дома или на даче, в основном, приобретаются инструменты, вес которых варьируется от трех до шести килограммов. Агрегат рекомендуется взвесить руками и оценить, насколько комфортно предстоит действовать на практике. Следует понимать, что в случае длительного использования слишком тяжелого агрегата быстро наступит утомление, и труд станет изнурительным, поэтому надо объективно оценивать свои физические возможности. Минимальной массой обладают простейшие бытовые инструменты, работать с которыми могут даже женщины.

Большинство потребителей считают, что, чем больше мощность у бензопилы, тем лучше. В определенной степени это верно. Мощным инструментом можно не только отделять от ствола сучья и ветви, но распиливать толстые бревна вдоль и поперек.

Значение величины мощности у таких агрегатов может достигать семи киловатт, что соответствует девяти лошадиным силам. Стоит такой инструмент довольно дорого, и, если предполагается его использовать эпизодически, покупка становится нецелесообразной. Для использования дома или на даче следует выбирать средние значения мощности и веса бензопилы.

Удобство пользования и производительность работы инструмента определяются скоростью резания цепи. Этот важнейший параметр во многом зависит от изношенности цепной гарнитуры. Если цепь затуплена, резко снижается эффективность рабочего процесса, и возникает риск появления серьезных поломок.

Необходимо постоянно следить за натяжением цепи и вовремя ее затачивать. Кроме того, скорость резания зависит от выбора двигателя, шага цепи и формы кромки режущих элементов.

Хорошая цепь служит долго

От верно подобранной цепи зависит скорость и качество резания древесины, для эффективности рабочего процесса она имеет даже большее значение, чем мощность агрегата

Для долгой службы цепи, помимо ее правильной заточки и своевременной смазки, важное значение имеет подбор рабочих параметров, таких, как шаг цепи, определяемый расстоянием между режущими звеньями, соответствие длины шины длине цепи, хорошее функционирование звездочки, хвостовика и натяжного механизма. При должном техническом обслуживании цепь может эффективно работать длительное время. В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки»

В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки».

Длина шины бытового инструмента

Длина шины бензопилы является одной из важнейших эксплуатационных характеристик этого инструмента, так как, чем она длиннее, тем больше площадь соприкосновения режущей части с обрабатываемой древесиной. Длина шины должна соответствовать мощности агрегата, иначе разницу придется компенсировать за счет собственных физических усилий. Этот параметр всегда указывается в техническом паспорте изделия.

В бытовых инструментах наиболее часто используются шины длиной до сорока сантиметров, в агрегатах для профессионального применения используются шины до семидесяти пяти сантиметров. Узкие шины устанавливаются на бензопилы бытового применения, облегченные – на полупрофессиональные, длинные – на мощные профессиональные агрегаты.

Необходимость защиты от удара и вибрации

Наиболее опасным фактором при работе с бензопилой является так называемый обратный удар. Это явление возникает при соприкосновении конца цепи с твердыми включениями в обрабатываемой поверхности, при этом инструмент резко отбрасывается в сторону и может нанести травму.

Для предотвращения этого агрегат оборудуется останавливающим движение цепи инерционным тормозом, рукоять управления которым выведена на щиток

Следует с особым вниманием оценивать качество работы этого механизма

Последовательность операций при заточке

Качественная заточка зубьев предполагает строгое соблюдение следующих правил:

1. Напильник для заточки бензопилы следует размещать строго перпендикулярно направлению перемещения зубьев пилы в вертикальном направлении, и под углом 15…20 0 – в горизонтальном. Последнее контролируется при помощи державки.
2. Круглый напильник в зеве зуба должен обязательно располагаться несколько выше его кромки (для напильника №5 это примерно 1…1.5 мм).
3. На зуб устанавливается державка, линии которой покажут точное направление перемещения напильника в горизонтальной плоскости.
4. После нескольких движений напильника поверхность заточки покрывается намагниченной стружкой, которую следует тут же снимать крючком.
5. Заточку начинают в направлении от себя, не применяя при этом излишних усилий: насечки должны мягко входить в металл зуба. Рекомендуется сделать несколько движений, после чего повернуть напильник на 20…30 0 , с тем, чтобы износ насечек происходил более равномерно.
6. Заточку рекомендуется выполнять «через зуб»: вначале заточить зубья одного направления, а затем – другого.
7. Давление на напильник в ходе заточки должно быть постоянным, как и количество возвратно-поступательных движений по затачиваемому зубу.

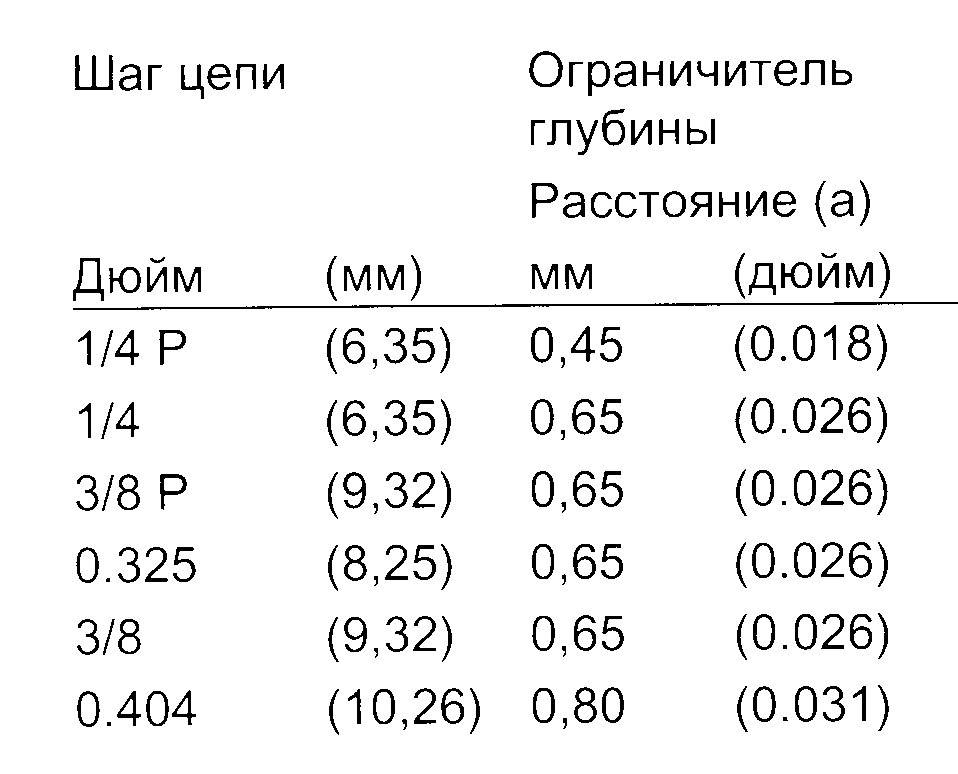

При заточке ограничителя глубины поступают следующим образом. На ограничитель накладывается шаблон. Когда прорезь ограничителя войдёт в паз шаблона, устанавливают высоту изношенного участка, которую и снимают при помощи плоского напильника. Шаблон устанавливают одной из двух сторон — Hard или Soft, что соответствует твёрдой, либо мягкой древесине.

Заточка будет идти легче, если шину бензопилы зажать в слесарные тиски. Интервалы между заточками можно увеличить, если своевременно контролировать правильность натяжения цепи, следить за состоянием ограничителя, регулярно смазывать все подвижные элементы, и периодически заменять ведущую звёздочку.

Правильно заточенная цепь для бензопилы- один из залогов успешного и продуктивного пиления. Хорошо наточенная цепь не создает лишних нагрузок на пилу, легко преодолевает естественное сопротивление древесины и требует меньшего количества смазки, а кроме того служит дольше.

Заточить цепь можно отдав ее в пункт заточки (это обычно или в мастерских по изготовлению ключей или в специализированных магазинах). Кроме того можно наточить пильную цепь и самостоятельно, имея некоторые навыки и знания.

Существует два способа самостоятельно заточить цепь для бензопилы:

• С помощью заточного станка для цепей
• С помощью специального напильника

Про заточные станки для цепей я уже писал: Станок для заточки цепей: нужен ли и как выбрать? Сегодня же поговорим о напильниках для цепей.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

1. Закрепить цепь на струбцине.
2. Выставить напильник для заточки цепи по шаблону.
3. Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
4. Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
5. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

1. Ослабить винт, который зажимает цепь.
2. Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
3. Выполнить заточку согласно всем выбранным параметрам.
4. Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

1. Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
2. Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Заточка цепи бензопилы напильником

Профессионалы напоминают, что все зубья цепи для бензопил имеют специфическое строение. Стоит разобраться, какая часть зубца подлежит заточке, а какую сторону трогать не стоит. После заточки зубья должны иметь вид, максимально приближенный к заводскому.

Для цепей с диаметром в 1,3 рекомендуется использовать напильник с диаметром в 4 мм. Цепи с диаметром 1,6 затачиваются напильником на 5,2 мм. Для заострения ограничителя потребуется плоский напильник. Перед началом работ необходимо надеть перчатки, чтобы защитить руки от острых зубьев бензопилы. Во время заточки цепь должна быть натянута.

Этапы заточки цепи напильником:

1. Зажать шину бензопилы в тиски. Неподвижный инструмент не будет мешать заточке.
2. Мелом необходимо отметить зуб, с которого начинается заточка. В противном случае можно будет ходить по кругу, потратив лишнее время на процедуру.
3. Установить зажим с напильником под углом 30 градусов к цепи.
4. Легкими движениями точить зуб цепи бензопилы необходимо от себя. Для нового напильника достаточно 7 прогонов, чтобы придать остроту зубьям цепи.
5. Заточив все зубья с правой стороны, бензопилу необходимо развернуть и точить левые зубья.

Требуется хороший напильник для заточки. Дешевые варианты инструментов быстро выйдут из строя после первого прогона по цепи. Если цепь слишком затуплена, напильником исправить ситуацию не получится. Необходимо рассмотреть альтернативные варианты заточки.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Особенности ухода и обслуживания пильных гарнитур

Несмотря на оперативность, автономность и другие преимущества ручной заточки, специалисты рекомендуют периодически точить цепи на специальном станочном оборудовании. Даже разовая операция положительно сказывается на калибровке режущих звеньев.

С другой стороны, механизированная заточка существенно сказывается на ресурсе пильной цепи, поскольку все режущие звенья подвергаются стандартной обработке независимо от их состояния.

• Для того чтобы самостоятельно точить цепь в полевых условиях нужно иметь прочные навыки работы с имеющимся инструментом. Лучший вариант — держать в запасе несколько цепей, которые можно менять с минимальными потерями рабочего времени.
• Для правильной заточки режущих кромок гарнитуры, кроме хорошего глазомера и твердой руки нужен специальный комплект для заточки, в состав которого входит плоский и круглый напильник.

Практика работы с инструментом брендов показывает, что продукция ведущих производителей Штиль, Хускварна, Орегон и ряда других, по качественным характеристикам не отличается.

Срок службы съемного оборудования в равной степени зависит от качества материала, особенностей конструкции системы смазки, квалификации рабочего и обслуживающего персонала.

В процессе работы рекомендуется периодически проверять натяжение пильной цепи, подачу цепного масла в рабочую зону распила. Категорически не рекомендована заправка системы отработкой и дешевыми масляными суррогатами.

После работы гарнитуру необходимо очистить от опилок, при длительных перерывах в работе демонтировать, смазать и хранить в сухом месте.

Внешние признаки затупления зуба бензопилы

Посреди более фаворитных бензопил по праву находятся инструменты австрийской компании Stihl, а именно, Штиль-180 (если точно, то Stihl MS-180-14’’). Станок для заточки цепей Einhell GC-CS 85 E компактный, прочный и надежный помощник для точной заточки всех типов цепей. Таковой бензопилой можно и сучья обрезать, и со средними по поперечнику ветками совладать – мощность в 1500 Вт полностью это позволяет. Как подобрать нужные размеры напильников для заточки цепи? Главная сложность – определиться с размерами круглого напильника, ибо работы, выполняемые плоским инструментом, значительно. Невзирая на доброкачественную сталь, которую обозначенная торговая марка (китайские подделки не рассматриваем!) употребляет для производства зубьев, самостоятельная заточка востребует сноровки и времени.

Следует направить внимание на последующие наружные признаки затупления режущей цепи:

1. На рабочем угле зуба появился конический участок.
2. При переходе от рабочего угла к верхней грани зрительно различается радиусное закругление.
3. В момент исходной подачи даже при сравнимо малой её интенсивности, внедрение рабочей кромки зуба в толщу древесной породы производится с огромным сопротивлением.
4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы приметно растет.
5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесной породы. Сама стружка становится существенно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни при каких обстоятельствах не на древесной породе с завышенной влажностью. Частота заточки находится в зависимости от основного направления пиления. Электрический станок для заточки цепей Sturm BG60016. Станок для заточки цепей бензопил. Если оно производится в большей степени в осевом направлении, то заточку придётся делать существенно почаще.

Правильная заточка цепи бензопилы напильником

Проще всего начинать заточку непосредственно на шине, но некоторые производители выступают против этого, приводя различные аргументы, и рекомендуют снять цепь с устройства и закрепить его в тисках. Но это крайне неудобно, т.к. послу заточки каждого звена приходится демонтировать цепь и заново устанавливать её.

Если все же заточка цепи происходит непосредственно на пиле, на весу шина может двигаться под давлением руки с напильником, поэтому необходимо с обратного края для шины нужно установить упор, например, брусок из дерева

Важно перед заточкой очистить цепь от остатков опилок, смазки и мусора. Это упростит работу

Правила хранения

Напильники производятся из твердой, но достаточно хрупкой инструментальной стали. Хранение и перевозка нескольких экземпляров в одной коробке может отразиться на их рабочих параметрах.

В составе заводских комплектов напильникам обеспечены оптимальные условия хранения. Набор из нескольких отдельных инструментов рекомендуется держать в секционном чехле типа патронташа.

Работоспособность напильников с загрязненной или замасленной насечкой можно восстановить очисткой жесткой щеткой и промывкой в растворе средства для удаления жира с посуды, ацетоне или неэтилированном бензине.

Как подобрать нужные размеры напильников для заточки цепи?

Главная сложность – определиться с размерами круглого напильника, ибо работы, выполняемые плоским инструментом, значительно проще. Для зубьев пил Stihl верхний торец напильника должен выступать на поверхность рабочего угла на 20% его высоты. Вместе с тем следует помнить и о шаге пильной цепи, который обычно принимают в размере 0,325 дюйма.

Следующим этапом выбора считается уточнение длины круглого напильника. Она зависит от его типоразмера. ГОСТ 1465 устанавливает пять номеров этого инструмента, но в качестве напильника для заточки бензопилы подойдут только №4 или 5. Напильники №4 имеют рабочую длину 200 мм, а №5 – 250 мм и 300 мм. С увеличением длины возрастает амплитуда движений рук работающего, поэтому соответственно увеличивается и качество направления напильника по зубу. Следовательно, более длинный напильник для заточки лучше.

Кроме длины, важно верно определиться с видом имеющихся насечек. Они могут быть с нарезанными или насечёнными зубьями

Для заточки лучше насечённые, потому что в противном случае угол нарезки колеблется в более широком диапазоне значений (70±100), что для обработки зуба бензопилы неприемлемо.

В качестве материала напильника для заточки цепи бензопилы стоит принимать инструментальную сталь У13 или У13А по ГОСТ 1435. Другие варианты для заточных работ с зубьями бензопилы не подходят.

Отечественная инструментальная промышленность производит специальную размерную линейку напильников по металлу «Зубр», которые предназначены именно для ручной заточки зубьев бензопил. Цена требуемых номеров инструмента колеблется в пределах 300…350 руб.

Последовательность операций при заточке

Качественная заточка зубьев предполагает строгое соблюдение следующих правил:

1. Напильник для заточки бензопилы следует размещать строго перпендикулярно направлению перемещения зубьев пилы в вертикальном направлении, и под углом 15…20 0 – в горизонтальном. Последнее контролируется при помощи державки.
2. Круглый напильник в зеве зуба должен обязательно располагаться несколько выше его кромки (для напильника №5 это примерно 1…1.5 мм).
3. На зуб устанавливается державка, линии которой покажут точное направление перемещения напильника в горизонтальной плоскости.
4. После нескольких движений напильника поверхность заточки покрывается намагниченной стружкой, которую следует тут же снимать крючком.
5. Заточку начинают в направлении от себя, не применяя при этом излишних усилий: насечки должны мягко входить в металл зуба. Рекомендуется сделать несколько движений, после чего повернуть напильник на 20…30 0 , с тем, чтобы износ насечек происходил более равномерно.
6. Заточку рекомендуется выполнять «через зуб»: вначале заточить зубья одного направления, а затем – другого.
7. Давление на напильник в ходе заточки должно быть постоянным, как и количество возвратно-поступательных движений по затачиваемому зубу.

При заточке ограничителя глубины поступают следующим образом. На ограничитель накладывается шаблон. Когда прорезь ограничителя войдёт в паз шаблона, устанавливают высоту изношенного участка, которую и снимают при помощи плоского напильника. Шаблон устанавливают одной из двух сторон — Hard или Soft, что соответствует твёрдой, либо мягкой древесине.

Заточка будет идти легче, если шину бензопилы зажать в слесарные тиски. Интервалы между заточками можно увеличить, если своевременно контролировать правильность натяжения цепи, следить за состоянием ограничителя, регулярно смазывать все подвижные элементы, и периодически заменять ведущую звёздочку.

«Лесорубу, работающему тупым топором, посоветовали: — Наточи топор.

Он ответил: — Времени нет. Лес валить надо. »

Всем читателям большой привет!

Сегодня решил поведать об инструменте, без которого, как мне кажется, сегодня просто нельзя. Хороший инструмент должен хорошо работать, а это во многом зависит от его хозяина.

Уборка в осеннем саду, заготовка дровишек к зиме, строительство бани, ремонт деревянного забора потребуют не только время и желания, но и готовности «режущего» инструмента. Если это бензопила, то она должна быть правильно заточенной.

Конечно, есть платные специалисты, а у Вас, например, есть лишние деньги… Но мы знаем, что такая процедура выполняется периодически и поэтому возникает естественный вопрос: как наточить цепь бензопилы в домашних условиях? Про то и расскажу. Поехали!

Из этой статьи вы узнаете:
