Ножницы гильотинные НК3418 — размер листа 6.3х2000 мм, пнематическая муфта

Ножницы гильотинные модели НК3418 – это кривошипный резак, оснастка которого расположена под наклоном. Станок используется на промышленных предприятиях, в мастерских и заготовительных цехах вторсырья для произведения резки полосового и листового металла с временным сопротивлением до 500 МПа. Данная модель гильотины считается оборудованием нового поколения с современной кинематической схемой.

Особенности строения

Станок оснащен несколькими электродвигателями, суммарная мощность которых 8,5 кВт;
Гильотинные ножницы могут функционировать в четырех режимах – поворот вручную, непрерывный и одиночный ход, толчковый;
Встроено три точки освещения, что позволяет проводить резку металла в комфортных условиях;
Поддерживатель металлического листа имеет пять поворотных флажков, которые монтированы на оси (при необходимости проворачиваются в нужном направлении);
Цельносварная станина состоит из двух стоек, траверсы, тола и стяжки;
Неподвижная режущая оснастка располагается в выемке рабочего стола, а в стойках станины монтирован главный вал;
Отрезаемые части металлических заготовок удаляются через склиз;
Конструкция механизма реза прикреплена к станине за счет проушин;
Основной привод гильотины НК3418 расположен на траверсе и предназначается для того, чтобы запускать электродвигатель;
В конструкцию станка встроен задний, боковой и передний упор, которые зажимают и направляют листовой и полосовой металл в зону резания;
Основные кинематические единицы, имеющие собственный узел управления и привод – задний упор, поддерживатель металлической заготовки и главная кинематическая цепь;
Контролировать рабочий процесс оператор может за счет удобно расположенной панели переключателей и пульта, на которых расположены защитные и регулировочные элементы, пусковые кнопки.

Обратите внимание! Поддерживатель функционирует только лишь в режиме одиночного хода

Преимущества

Отличительной особенность НК3418 является то, что зазор между режущей оснасткой и задним механизированным упором выставляется автоматически, благодаря чему оператор может устанавливать параметры резки, не отходя от своего рабочего места. Это происходит за счет наличия счетчика цифрового вида, который прикреплен на передней части станка. Данное преимущество позволяет значительно экономить время и силы оператора.

Высокая безопасность работы за станком обеспечивается наличием специальных переключателей, которые способны автоматически блокировать рабочий ход гильотины в таких случаях, как:

Открыты защитные ограждения.
Задний упор приблизился к граничным зонам перемещения.
В релейной схеме давление воздуха достигло критических показателей.
Произошло заваливание пневматического клапана.

Уточнить условия поставки и цену оборудования Вы можете у наших специалистов, связавшись с нами по телефону (доб. 234; 236; 237), или оставить заявку в режиме онлайн. По отдельной договоренности с заказчиком мы продаем кузнечно-прессовое оборудование с дополнительными услугами: доставкой и пусконаладочными работами под ключ. Цена продажи при этом включает стоимость гильотины НК3418, доставку, монтаж и пусконаладочные работы.

Гарантия на кузнечно-прессовое оборудование соответствует заводской и составляет 1 год или 12 месяцев.

Так же, в нашей компании вы можете приобрести металлообрабатывающее оборудование, кузнечно-прессовое оборудование, станки для работ с арматурой, техоснастку, строительное оборудование, компрессорное оборудование, камнерезное и многое другое.

Свяжитесь с нашими специалистами и получите полную информацию по интересующему вас вопросу.

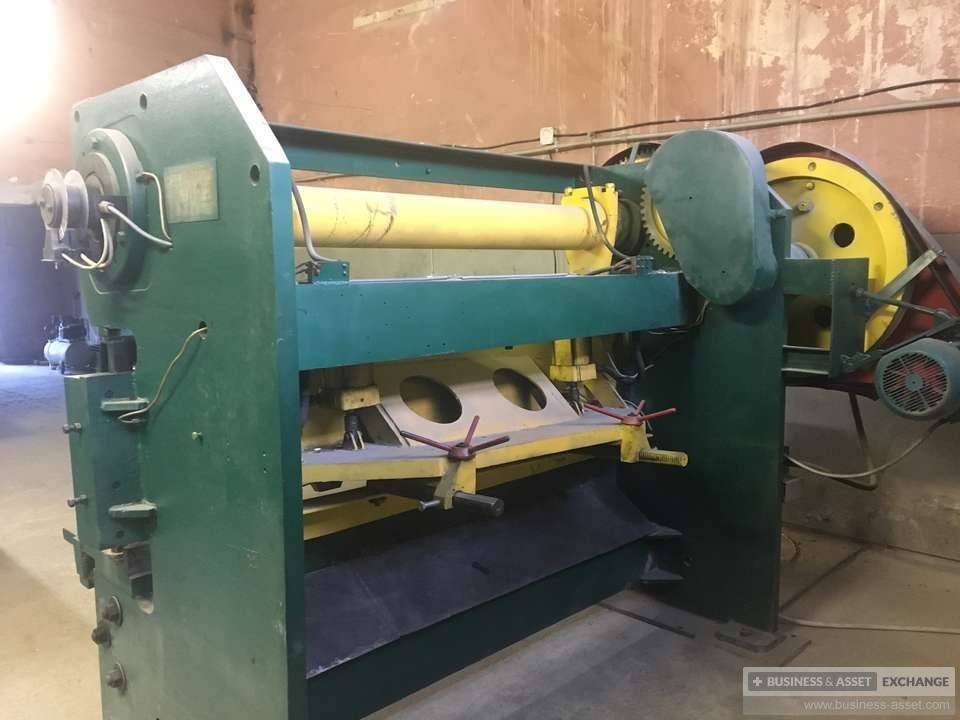

Н3121 Ножницы гильотинные для обработки листового металла. Назначение и область применения

Ножницы кривошипные гильотинные Н3121 выпускались по ГОСТ 6282-64 с 1968 года по 1983 год и были заменены более совершенной моделью НА3121

Ножницы механические гильотинные Н3121 с наклонным ножом предназначены для резки листового металла с пределом прочности (временное сопротивление) σ BP = 500 МПа (50 кг/мм2). Поперечная резка листа толщиной до 12,5 мм и шириной до 2000 мм производится за один ход ножа. Продольная резка — при длине листа более 2000 мм — производится рядом повторных резов при продвижении листа вдоль линии реза.

Основные параметры машины н3121:

Наибольшие размеры разрезаемого металла — 12,5 х 2000 мм
Предел прочности (временное сопротивление) металла σ BP, не более — 500 МПа (50 кг/мм2)
Максимальное усилие реза — 500 кН (50 тс)
Максимальное усилие прижима — 29 кН (2,9 тс)
Частота ходов ножа, не менее — 40 мин-1
Ход ножа — мм
Угол наклона подвижного ножа — 2°10′
Мощность привода — 18,5 кВт
Вес машины полный — 7 т

Особенности конструкции гильотинных ножниц Н 3121

Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.

Привод ножниц Н3121 осуществляется от электродвигателя через клиноременную передачу и двухступенчатый цилиндрический редуктор, конструкция закрытого цилиндрического редуктора обеспечивает значительное уменьшение шумовых характеристик ножниц. Ножевая балка гильотины получает возвратно-поступательное движение от коленчатого вала через шатуны. Уравновешена ножевая балка пружинным уравнавешивателем.

Усилие на ножевую балку от коленчатого вала передается двумя шатунами. Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Муфта включения жесткая с двумя поворотными шпонками и электромагнитом. Конструкция муфты включения главного привода обеспечивает надежную работу листовых ножниц без воздуха, что значительно снижает эксплуатационные расходы.

Разрезаемый материал прижимается к столу ножниц прижимной балкой, движение которой согласовано с движением ножевой балки.

Механические ножницы Н3121 снабжены задним упором. Для безопасной работы на ножницах предусмотрена защитная решетка.

Гильотинные ножницы Н3121 могут работать на одиночных и автоматических ходах. Управление кнопочное с пульта управления и от ножной педали.

Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.

Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиннеными штоками.

Резка может производиться как по разметке, так и с помощью заднего упора.

Ножницы могут быть использованы на складах и цехах различных предприятий, где требуется резка листовой стали.

При резке стали с пределом прочности больше или меньше 50 кг/мм 2 для расчета максимальной толщины реза необходимо пользоваться формулой, указанной в разделе «Регулировка ножниц». При этом твердость разрезаемого листа не должна превышать 35 единиц Роквелла по шкале «С».

Ножницы изготовляются с основными параметрами по ГОСТ 6282—64

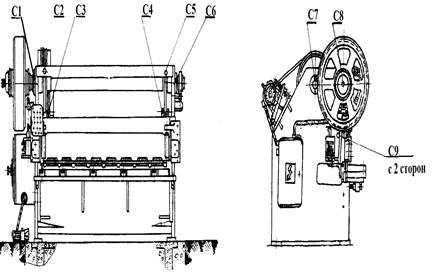

Смазка ножниц кривошипных листовых ножниц Н3118

Основные трущиеся поверхности ножниц Н3118 смазываются от рычажного шприца для густой смазки через масленки. Шестерни привода и подшипники смазываются путем закладывания смазки соответственно на зубья шестерни и в стаканы подшипников. В процессе работы ножницы нужно смазывать так, чтобы смазка выступала с боковых мест расположения подшипников. Выступающую из зазоров смазку нужно вытирать. Необходимо периодически проверять состояние масленок и маслопроводящих отверстий в деталях и обязательно их прочищать.

Смазочные отверстия промывать чистым керосином не реже одного раза в три месяца.

Меры безопасности при работе на кривошипных листовых ножницах Н3118

производить осмотр и ремонт электроаппаратуры при включенном вводном выключателе;
производить ремонт ножниц Н3118 при включенном электродвигателе;
осуществлять наладку, регулировку, чистку, смазку и отладку ножниц Н3118 на ходу;
работать при отсутствии надежного заземления;
работать затупленными ножами во избежание деформации обрабатываемого материала;
работать на ножницах Н3118 со снятыми ограждениями.

Не разрешается допускать к работе и обслуживанию ножниц Н3118 лиц, не ознакомившихся с руководством и не прошедших проверку практических знаний и навыков по управлению кривошипных листовых ножницами Н3118 .

Гильотина Н3118 служит для поперечного и продольного разрезания любого листового материала. Основное применение гильотина находит в цехах по заготовке материала (предприятия машиностроительной отрасли).

Разрезка обрабатываемого материала может производиться по предварительной разметке или без неё. Для этого служат боковые или задние упоры. Гильотина Н3118 заслуженно принадлежит к безотказному и долговечному оборудованию.

Сами ножницы Н3118 конструктивно обустроены верхним приводом, движителем для которого служит электрический мотор. Передаточный механизм использует клиновидный ремень с двухступенчатым редуктором цилиндрической конструкции. Такое решение значительно снижает шум при работе гильотины.

Для заранее размеченного листового материала ножницы Н3118оборудованы задним упором, конструктивно расположенным с внешней стороны ножевого механизма. Разрезаемый материал надёжно удерживается прижимной кулисой, синхронно функционирующей с ножевым механизмом. Нужный прижим обусловлен мощными пружинами, расположенными в специальных стаканах прижимного механизма.

Электронная схема управления гильотины 3118 позволяет производить резку материала в одиночном и автоматическом режимах. Гильотина приводится в движение при помощи педали или посредством кнопки.

Смазка трущихся частей гильотины комбинированная. Включение ножниц Н3118 осуществляется посредством жёсткой муфты, имеющей две шпонки и электрический магнит. Всё это служит для уменьшения расходов на эксплуатацию при использовании в производстве гильотин Н3118 .

Механические гильотинные ножницы листовые модели НЛ3421 и их особенности:

Точность реза составляет от 0,8 до 3 миллиметров.
Полностью исключается образование стружек во время обработки за счет принципа холодного реза металла.
Максимально эффективная резка, позволяющая практически свести на нет потери материала любыми другими способами.

Данные ножницы для резки листового металла максимально просты в управлении. Справиться с ними может любой оператор, прошедший инструктаж. Это осуществляется благодаря удобному и практичному кнопочно-педальному управлению, позволяющему сэкономить время.

Также для большей автоматизации может быть осуществлено изготовление гильотинных ножниц механических модели НЛ3421, укомплектованной рольгангом подающим приводным или же неприводным. Выбрать подходящую модель рольганга, а также уточнить, какова стоимость такого предложения, вы можете по контактным номерам телефонов, обратившись к нашим специалистам.

Ближайшим аналогом нашим ножницам модели НЛ3421 являются ножницы гильотинные Н3121. Н3121 имеет параметры обработки по ширине 2000 мм. НЛ3421 — 2200 мм, масса 7000 кг. Вместе с нашим станком (в отличии от ножницы Н3121) может поставляться дополнительное оборудование, а именно:

выкатная тележка;
упор для резки под углом;
приводные рольганги и не приводные рольганги; подающие и отводящие;
фотобарьер;
комплект ножей

Ротационные и гильотинные ножницы, устройство и принцип работы.

⇐ ПредыдущаяСтр 20 из 20

Срезанный с листоформовочной машины накат поступает на ленточный подводящий конвейер и далее на резательное устройство — ротационные или гильотинные ножницы.

Ротационные ножницы представляют собой литую станину 1 (рис. 9), на которой смонтированы: транспортирующий барабан 9, механизм 8 продольной резки , механизм 11 поперечной резки, прижимные обрезиненные ролики 7 и 10, направляющие металлические листы 3 и 13, пружины 6, винты 5 для регулирования зазора между транспортирующим барабаном 9 и прижимными роликами 7 и 10 и ограждение 4.

Рис. 9 Ротационные ножницы:

а – общий вид; б – кинематическая схема

Через станину проходит вал 2 контрпривода, на конусе которого закреплена ведущая шестерня, находящаяся в зацеплении с зубчатым колесом транспортирующего барабана.

На станине ножниц предусмотрены опоры для валов подводящего и отводящего транспортеров.

От главного привода 1 (рис. 9, б) и дополнительной зубчатой пары получает движение вал 2 контрпривода, на конце которого закреплена шестерня 10, передающая вращение шестерне 11 вала барабана подводящего транспортера и зубчатому колесу 9 вала транспортирующего барабана. Зубчатое колесо 9 передает вращение шестерням механизма 4 продольной резки, механизма 6 поперечной резки и второму (по ходу движения) прижимному ролику 5 (верный прижимной ролик на схеме не показан). С вала механизма 6 поперечной резки через цепную и зубчатую передачи движение передается отводящему транспортеру. Транспортеры для обрезков 8 и питающий 7 имеют отдельные приводы. Транспортер 8 передает обрезки в мешалку на переработку.

Механизм 4 продольной резки представляет собой вал, приводимый во вращение через зубчатую передачу от вала транспортирующего барабана, и два ножевых диска 3, закрепленных на валу, которые и осуществляют продольную резку наката. Конструкция опор вала механизма продольной резки позволяет, в известных пределах, изменять зазор между транспортирующим барабаном я дисковыми ножами.

Механизм 11 поперечной резки (см. рис. 9, а) смонтирован на валу 12, периодически вращающемся через зубчатую передачу от вала транспортирующего барабана 9.

Гильотинные ножницы

Гильотинные ножницы используют в технологических линиях по производству крупноразмерных волнистых листов длиной 2000 и 2500 мм. В отличие от ротационных ножниц гильотинные ножницы имеют более сложную конструкцию, но обеспечивают высокую точность длины формата, так как раскрою подвергается неподвижно лежащий накат.

Гильотинные ножницы (рис. 10) состоят из приемного транспортера 1, сбрасывателей 2, 4, 10 и 12, поперечных ножниц 3, 5, 7, 9 и 11, транспортеров 6 и 8 раскроя, питающих транспортеров 13, 14, 15 и электроприводов 16, 17, 18, 19 и 20.

Работают гильотинные ножницы в такой последовательности. Накат с листоформовочной машины выстилается на приемный транспортер 1 со скоростью, несколько превышающей скорость сукна. Электропривод 20 приемного транспортера включается еще до начала срезания наката с форматного барабана листоформовочной машины. По окончании выстилки электропривод 20 выключается, и накат продолжает двигаться, получая движение от электропривода 19, по транспортеру 8 раскроя наката до тех пор, пока не выселится на транспортерах 6 и 8 под поперечными ножами. После этого электропривод 19 выключается, и ножи разрезают неподвижный накат на два формата.

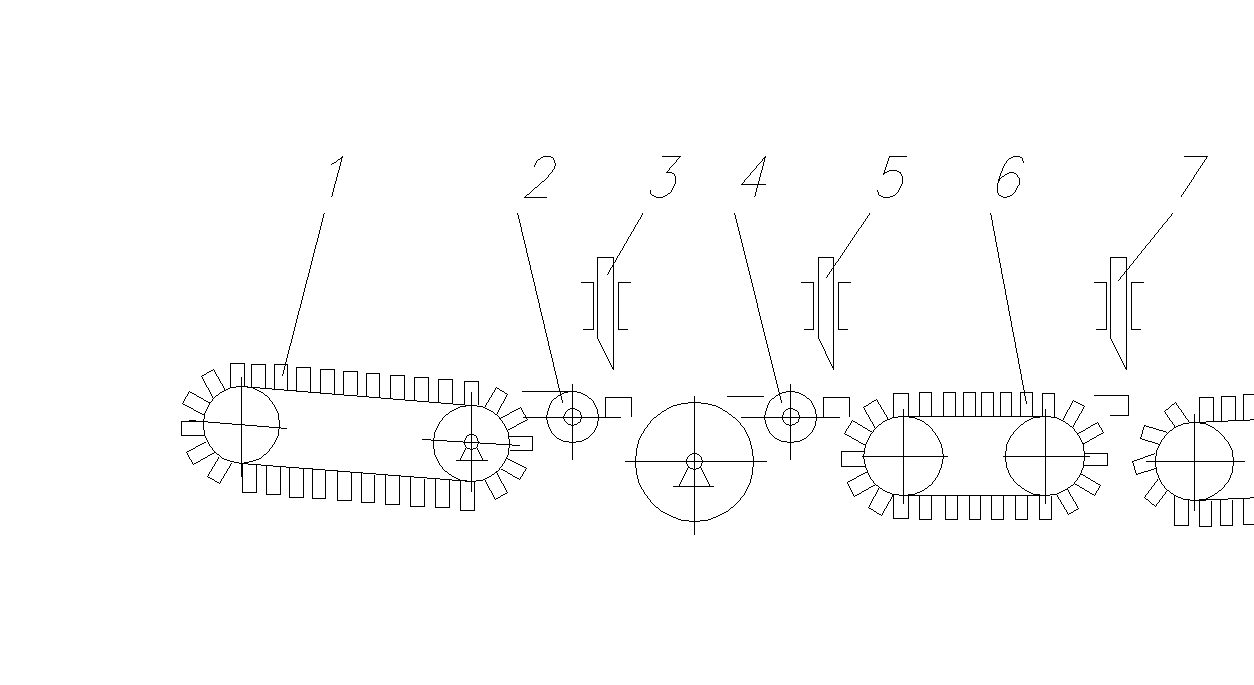

Рис. 10. Кинематическая схема гильотинных ножниц

При раскрое наката на форматы длиной 2000 мм работают по перечные ножницы 5, 7 и 9. Остальные двое ножниц отключены. При раскрое наката на форматы длиной 2500 мм работают ножницы 3, 7 и 11. В первом случае передний и задний обрезки сбрасываются под машину приводными сбрасывателями 4 и 10, а во втором такими же сбрасывателями 2 и 12. Сбрасыватели кинематически связаны с ножевыми устройствами.

После раскроя наката электропривод 19 вновь включается и форматы транспортируются далее по питающим транспортерам 13 и 14, движение которым сообщается их приводами 17 и 18. При выстилке форматов на этих транспортерах привода 17 и 18 отключаются. Дальнейшие движения форматов производятся на малой скорости питающего транспортера 15 от привода 16, с которой они выдаются в волнировщик. Повторное включение приводов 17 и 18 происходит последовательно по мере схода с транспортеров 13 и 14 задней кромки второго формата.

Питающие транспортеры 13 и 14 приводятся от ведомого вала питающего транспортера 15 посредством нескольких цепных передач через обгонные муфты, установленные на ведущих валах передач.

⇐ Предыдущая20

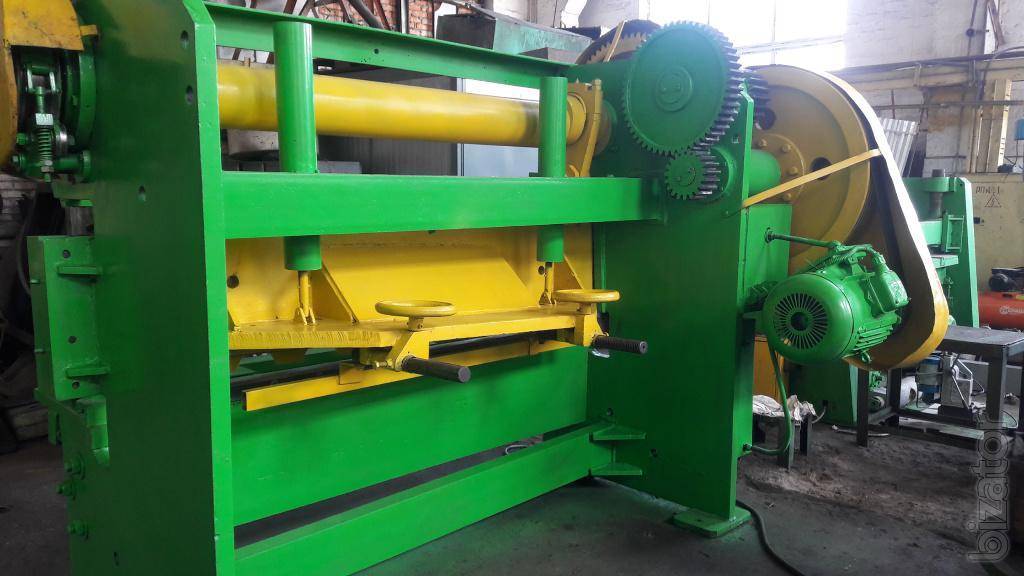

Гильотинные ножницы (гильотина) Н3121.01 12х2500мм

Гильотинные ножницы Н3121.01 12х2500мм с кривошипным механизмом и электромеханической муфтой используются для продольной или поперечной резки листового материала. При продольной резке нож совершает несколько ходов, а разрезаемый лист передвигается по рабочему столу, что позволяет осуществлять резку листа любой длины. Поперечная резка станка имеет максимальные параметры разрезаемого материала: ширина до 2500 мм, толщина до 12 мм при одиночном режиме хода верхнего ножа.

Данная модель применяется преимущественно в цехах заготовки предприятий машиностроения для резки листового проката по линии разметки или по упорам. Автоматический и одиночный режимы хода позволяют применять гильотину Н3121.01 на производствах любого типа.

Ножницы Н3121.01 имеют верхний привод. С двух боков сварной станины расположены две стойки, на которые опирается рабочий стол. К столу винтами крепятся нижние ножи, а также передний и боковой упоры. Зазоры между режущими кромками ножей (верхней и нижней) регулируются горизонтальным изменением положения стола. На ножевой балке, имеющей Г-образную форму и усиленной ребрами, крепятся верхние ножи, которые при резке осуществляет возвратно-поступательное движение. Прижимная балка прижимая лист, работает согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Для более плавного реза и снижения нагрузок на ножницы устанавливаются пневматические уравновешиватели. Шатунный механизм скрепления балки, на которой смонтированы режущие ножи, позволяет увеличивать открытую высоту установленных ножей на 20 мм. С тыльной стороны ножевой балки установлен задний упор, служащий для мерной резки полос.

Пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз расположена на левом конце приводного вала.

Тип смазки основных механизмов — комбинированный.

Благодаря наклону подвижных ножей два градуса десять минут, гильотина Н3121.01 обеспечивает высокую точность резания металла и оптимальную нагрузку на режущие поверхности. Отклонение при длине реза 1000 мм не превышает 0,25 мм. Основным преимуществом кривошипных ножниц НА3121 являются простота управления (кнопочное и от педали), точность реза и хорошая производительность.

Купить Н3121.01 Вы можете напрямую на заводе-изготовителе, сделав заявку на сайте или по телефонам, указанным в разделе контакты.

В базовую комплектацию входит:

Ножницы в сборе;
Педаль управления;
Паспорт и руководство по эксплуатации;
ЗИП (зап.части инструмент принадлежности).

Дополнительное оборудование:

Рольганг для подачи металла в зону реза (приводной и не приводной);
Лазерный указатель линии реза;
Откатная тележка (приводная и не приводная).

Технические характеристики	Н3121.01
Разрезаемый лист, мм	12х2500
Угол наклона подвижного ножа	2°10’
Ширина листа по заднему упору, мм	500
Усилие прижима, кН	29
Наибольшее усилие реза, кН	500
Мощность электромотора, кВт	17
Количество резов в минуту	40
Расстояние между стойками в свету, мм	2235
Число режущих кромок ножа	4
Тип муфты	пневматич.
Габариты, мм	2300x3920x2345
Масса, кг	7500

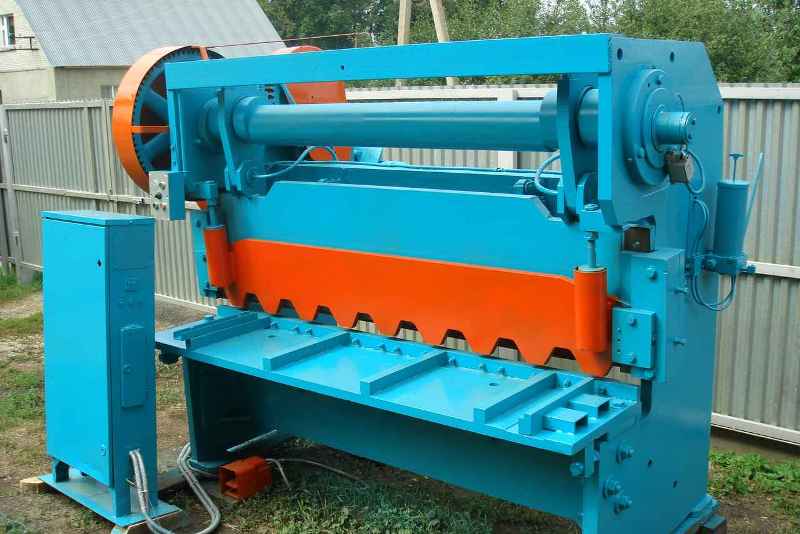

Гильотинные ножницы (гильотина) НА3121, Н3121, Н3121А 12х2000мм

Гильотинные ножницы НА3121 с кривошипным механизмом и электромеханической муфтой используются для продольной или поперечной резки листового материала. При продольной резке нож совершает несколько ходов, а разрезаемый лист передвигается по рабочему столу, что позволяет осуществлять резку листа любой длины. При этом ширина полосы необходимого отреза ограничена показателем 500 мм. Поперечная резка станка имеет максимальные параметры разрезаемого материала: ширина до 2000 мм, толщина до 12 мм при одиночном режиме хода верхнего ножа.

Данная модель применяется преимущественно в цехах заготовки предприятий машиностроения для резки листового проката по линии разметки или по упорам. Автоматический и одиночный режимы хода позволяют применять гильотину НА3121 на производствах любого типа.

Ножницы НА3121 имеют верхний привод. С двух боков сварной станины расположены две стойки, на которые опирается рабочий стол. К столу винтами крепятся нижние ножи, а также передний и боковой упоры. Зазоры между режущими кромками ножей (верхней и нижней) регулируются горизонтальным изменением положения стола. На ножевой балке, имеющей Г-образную форму и усиленной ребрами, крепятся верхние ножи, которые при резке осуществляет возвратно-поступательное движение. Прижимная балка прижимая лист, работает согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.

Тип смазки основных механизмов — комбинированный.

Основные параметры ножниц разработаны согласно ТУ2-041-1068—83. Благодаря наклону подвижных ножей два градуса десять минут, гильотина Н3121А обеспечивает высокую точность резания металла и оптимальную нагрузку на режущие поверхности. Отклонение при длине реза 1000 мм не превышает 0,25 мм. Основным преимуществом кривошипных ножниц НА3121 являются простота управления (кнопочное и от педали), точность реза и хорошая производительность. Купить НА3121 (Н 3121), Вы можете на нашем заводе, сделав заявку на сайте или по телефонам, указанным на странице контактов.

В базовую комплектацию входит:

Ножницы в сборе;
Педаль управления;
Паспорт и руководство по эксплуатации;
ЗИП (зап.части инструмент принадлежности).

Дополнительное оборудование:

Рольганг для подачи металла в зону реза (приводной и не приводной);
Лазерный указатель линии реза;
Откатная тележка (приводная и не приводная).

Технические характеристики	НА3121
Разрезаемый лист, мм	12х2000
Угол наклона подвижного ножа	2°10’
Ширина листа по заднему упору, мм	500
Усилие прижима, кН	29
Наибольшее усилие реза, кН	500
Мощность электромотора, кВт	18,5
Количество резов в минуту	40
Расстояние между стойками в свету, мм	2235
Число режущих кромок ножа	4
Тип муфты	пневматич.
Габариты, мм	2300x3390x2345
Масса, кг	6500

Конструктивные особенности

Конструктивные особенности Н3121 определяют основные характеристики. При рассмотрении конструкции можно выделить нижеприведенные моменты:

1. 1. 1. При изготовлении станины используется листовая сталь. Гильотина Н имеет сварное основание.
    2. Рассматриваемые кривошипные гильотинные ножницы имеют две боковые стойки, которые соединены со столом и тремя специальными стяжками.
    3. Для установки необходимого зазора стол Н3121 имеет специальный механизм регулировки.
    4. Привод, который установлен на кривошипные ножницы, представлен электродвигателем.
    5. Переда усилия проводится через клиноременную передачу. Ее использование при создании кривошипных ножниц оправдано при причине того, что при превышении показателя допустимой нагрузки происходит проскальзывание ремня. Этот момент позволяет защитить электродвигатель Н3121 от искривления вала или другого повреждения по причине превышения нагрузки.
    6. В передаче усилия также участвует цилиндрический редуктор, который имеет две ступени. Конструкция редуктора кривошипных ножниц представлена закрытым типом, что позволяет значительно снизить уровень шума во время работы.
    7. Ножевая балка, которая становится исполнительным элементом конструкции Н3121, получает движение возвратно-поступательного типа от коленчатого вала и шатуны.
    8. Уравновешивается положение балки при помощи пружин. Пружина позволяет значительно повысить точность передаваемого усилия.
    9. Два шатуна отвечают за передачу усилия, специальный шкив, эксцентрично расположенный, обеспечивает торможение ножа в верхней точке. Это позволит исключить вероятность забегания ножа под действием силы инерции. Именно поэтому кривошипные гильотинные ножницы могут работать с высокой скоростью.
    10. Муфта включения имеет две поворотные шпонки и электромагнит. Особенности конструкции муфты Н3121 обеспечивают надежную работу ножа без системы подкачки сжатого воздуха, что значительно упрощает конструкцию и снижает эксплуатационные расходы.
    11. Для повышения точности работы кривошипных ножниц используется специальная прижимная балка. При этом ее движение происходит в зависимости от положения ножевой балки.
    12. Модель Н3121 имеет задний упор, который также позволяет значительно повысить точность обработки.
    13. Для повышения безопасности работы конструкция имеет защиту в виде решетки. Именно поэтому кривошипные гильотинные ножницы модели Н3121 используются при организации автоматической подачи.

1. 1. Управление кривошипными ножницами проводится при помощи специального кнопочного пульта. Есть возможность установки автоматического процесса резания, когда оборудование будет проводить резку по установленным параметрам до момента остановки. Также есть возможность установить единичный ход.
  2. Есть специальный механизм поддерживания отрезаемого листа, что повышает точность обработки. Также прижим материала проводится штоками, которые имеют пружины.
  3. Задний упор установлен с тыльной стороны и используется при поперечной резке. Его конструкция состоит из цилиндрических резок, которые могут быть перемещены при необходимости оператором вручную. В паспорте указаны максимальные значения, которые можно выставить при помощи упора.
  4. Уровновешиватель представляет собой специальный механизм, который удерживает нож в верхнем положении после выполнения одиночного хода. Механизм простой, состоит из двух пружин, которые крепятся к швеллеру станины при помощи специальных стаканов.
  5. Немаловажным элементов конструкции можно назвать тормоз. Он расположен на правом конце коленчатого вала, который передает усилие на нож. Торможение происходит за счет эксцентрично расположенного шкива относительно оси коленчатого вала.
  Электромагнитное управление позволяет обеспечить один рез при установке одиночного хода даже в случае, если педаль или кнопка небыли вовремя отпущены. В данной ситуации срабатывает специальный блокиратор. Вышеприведенные моменты определяют основные характеристики рассматриваемого оборудования. При изготовлении модели учитываются нормы, установленные по ГОСТ 6282-64.

Орган управления

1. Управление Н3121 проводится при помощи специального пульта, который имеет следующий функционал:
  1. переключатель, позволяющий перевести режим с одиночного хода на автоматический;
  2. переключатель, позволяющий перевести управление с кнопочного пульта на педали;
  3. кнопка полной остановки;
  4. выключатель цепи питания;
  5. пуск установленного привода;
  6. кнопка управления «одиночный ход».
  Управлять ножницами может один оператор.

Особенности гильотинных ножниц модели НЛ3421, Н3121

В любом оборудовании важна надежность, применение проверенных решений и узлов, которые обладают внушительным сроком службы. Конструкция всех узлов гильотинных ножниц Н3121 полностью отвечали всем требованиям предприятий народного хозяйства СССР, занимающихся обработкой металла. Это оборудование создавалось для того, чтобы работать без перерывов на ремонт. Лучшие традиции надежного оборудования наши конструктора применили при создании современной, улучшенной модели НЛ3421 с параметрами реза 12х2200 мм. Дополнительным улучшениям стало применение на этой модели ножниц сортовой секции.

Надежность технических решений

Количество применяемых деталей и соединений между ними в конструкции гильотинной установки Н3121 минимально. Сделано все возможное, чтобы обеспечить долговечность изделия. Выглядит это следующим образом:

основная станина, которая работает и как центр устойчивости и массы всей конструкции, выполнена из листовой стали. Все соединения — сварные, в необходимых местах предусмотрены места для расположения механики и электродвигателя, которые не являются самостоятельными блоками. Все крепится на основной станине;
привод ножевой балки предусматривает минимально возможные негативные нагрузки на двигатель;
кривошипный шатун надежен, а специальное эксцентричное расположение шкива относительно оси коленвала обеспечивает периодичное торможение балки в ее верхней точке. Это снимает нагрузку с механики и предотвращает «забегание» тяжелой детали за пределы предусмотренных габаритов движения из-за инерции;
прижимные механизмы обеспечивают минимальные вибрации при осуществлении реза и повышают точность операции;
конструкция муфты активации главного привода такова, что гарантирует беспроблемную работу механики без воздуха, что ощутимо снижает амортизационные расходы и увеличивает срок работы оборудования.

Каждый узел гильотинных ножниц НЛ3421 — проверенное, простое, эффективное решение. Не остался без внимания инженеров и вопрос технического обслуживания. Смазка всех узлов производится без необходимости частичного демонтажа деталей станка, с помощью одного центрального насоса, приводимого в действие оператором машины по мере необходимости, либо автоматически.

Некоторые технические данные

Гильотинные ножницы НЛ3421 имеет следующие параметры:

габариты – 3083/1605/1710 мм, длины, ширины и высоты соответственно; масса станка — 5100 кг; наибольшая толщина разрезаемого металла — 12.0 мм; поперечный рез / габарит ножа — 2200 мм; минимальное количество ходов режущего инструмента в минуту — 40; ширина реза при использовании заднего упора — 1000 мм; мощность двигателя, паспортная — 22 кВт; прижимное усилие — 3100 кг.

ao-dolina.com

Н3121 Ножницы гильотинные кривошипны для листового металла

Ножницы Н-3121 — Всё для чайников
