Детектор арматуры в бетоне
Прибор для поиска арматуры в бетоне
Не так давно найти арматуру в бетонных сооружениях было сложной задачей. Это делали либо вскрывая участки бетонной конструкции, либо использовали магниты. Но техника не стоит на месте и сегодня существует много методик и приборов, которые упрощают этот процесс. Чаще всего в сегодняшних приборах используется магнитный метод сканирования.
Зачем нужно искать арматуру в бетоне?
При проведении строительно-ремонтных работ, технического обслуживания здания обязательно знать, где находится арматура. Для этих целей применяют детектор арматуры в бетоне. Он устанавливает, где именно проходится арматура, ее диаметр, а также толщину бетонного слоя. Такая необходимость возникает, потому что при столкновении сверлящего ил другого инструмента с арматурой наносится вред не только технике. Это может повредить конструкцию арматуры или в случае небольшого повреждения прута привести к последующей коррозии железобетонной панели.
Согласно ГОСТ, поиск арматуры в бетонных конструкциях, измерение толщины защитного слоя производится магнитным методом. От толщины бетонного слоя зависит то, как найти нити пролегания металлических прутьев. Ведь можно использовать как обычный мощный магнит, так и гиперчувствительные приборы. Но в соответствии с нормативными требованиями, эти параметры устанавливаются только сертифицированными приборами, которые включены в Госреестр средств измерения.
При помощи этого метода устанавливают тонкости защитного слоя, недолив бетона при сооружении конструкции, местонахождение арматуры, ее примерный диаметр. Этот способ контроля позволяет исполнить задачу, не нарушая целостности сооружения.
Для осуществления задачи контролируемая плоскость сканируется. В результате выдаются все необходимые параметры. Для уточнения показателей о диаметре прутьев, контрольные участки вскрывают. Техника установки армирования:
- сканируют поверхность магнитным или геофизическим методом;
- определяют нахождение армосетки на поверхности, толщину защитного слоя и расположение стержней;
- вскрывают контрольные участки и и помогают определить точность данных приборов.
Методы определения положения арматуры в обследуемых железобетонных
Конструкциях
Разрушающие методы.
Толщину защитного слоя бетона, положение, диаметр и состояние арматуры определяют путём обнажения арматуры в виде поперечных штраб (борозд), вырубаемых в бетоне, шириной 5…6 см. Для изгибаемых элементов обнажение арматуры выполняется у опор и в середине пролёта. Диаметр арматуры измеряют штангенциркулем после очистки её от наслоений бетона.
Для определения степени коррозии арматуры штангенциркулем измеряют толщину слоя коррозии или диаметр неповреждённого сечения после удаления продуктов коррозии.
Методы с использованием ионизирующих излучений.
Обнаружение арматуры в железобетонных конструкциях производится сквозным просвечиванием, когда источник и детектор излучения находятся на противоположных гранях конструкции и медленно перемещаются по ним. Встречающаяся на пути излучения арматура существенно ослабляет поток и это фиксируется детектором.
Если на обнаруженный стержень направить поток поочерёдно с двух точек, сместив источник излучения, то на воспринимающей пластине зафиксируются два «отпечатка» шириной, равной диаметру арматуры, а из подобия треугольников с известными параметрами можно определить глубину залегания арматуры (защитный слой бетона).
Этот способ даёт хорошие результаты при толщине конструкций до 400 мм и диаметре арматуры свыше 10 мм.
Магнитные, электрические и электромагнитные методы.
Существуют две разновидности приборов:
1. Магнитометрический прибор состоит из двух мощных постоянных магнитов, в центральной части магнитного поля которых расположен на оси маленький магнит со стрелкой. При приближении к арматуре напряженность магнитного поля в средней точке изменяется, возникает магнитный момент, поворачивающий магнитик со стрелкой. Экстремум отклонения соответствует расположению прибора над арматурным стержнем, а отклонение стрелки указывает на толщину защитного слоя.
2. Прибор индукционного типа ИЗС-2 или ИЗС-10Н (измерение по ГОСТ 22904) имеет выносной индуктивный преобразователь (по внешнему виду похожий на телефонную трубку, в выступах которой вмонтированы два соленоида), связанный с корпусом прибора соединительным кабелем. В корпусе прибора также имеются два соленоида и ферромагнитный стержень, контактирующий со стрелкой прибора. Выносной преобразователь создает магнитное поле, магнитное поле создают и магниты в корпусе прибора. Индуктивный мост сбалансирован. По мере приближения к арматуре магнитное поле преобразователя меняется, баланс полей нарушается, ферромагнитный стержень начинает перемещаться, пытаясь уравновесить мост, и двигает стрелку.
На табло прибора имеется несколько шкал, которые соответствуют арматурным стержням разного диаметра. Записав толщины защитного слоя по шкалам всех диаметров, повторяют отсчеты, поместив между бетоном и преобразователем прокладку заданной толщины из оргстекла, дерева или другого диамагнетика. Диаметр арматуры будет соответствовать той из шкал, разность отсчетов по которой оказалась равной толщине прокладки.
На показания прибора влияют диаметр арматуры, расстояние от выносного преобразователя до арматурного стержня и расстояние между арматурными стержнями. Прибор позволяет выявить наличие арматуры в железобетонных конструкциях на глубине до 120 мм при диаметре арматуры не менее 4 мм и на глубине до 200 мм при диаметре арматуры не менее 16 мм, а также определить диаметр арматуры на глубине до 60 мм. Он обеспечивает измерение толщины защитного слоя бетона над арматурными стержнями диаметром 4…10 мм — от 5 до 30 мм, диаметром 12…32 мм — от 10 до 60 мм. Прибором можно определить расположение проекций на поверхность бетона осей стержней арматуры диаметром 4…10 мм при толщине защитного слоя бетона не более 60 мм, диаметром 12…32 мм — не более 30 мм.
При работе с прибором вблизи не должно быть посторонних стальных предметов, а поверхность бетона должна быть ровной.
Дата добавления: 2016-12-09; ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
poznayka.org
Лабораторный метод
Как отмечено ранее, лабораторный метод следует из прямого в случае невозможности иначе определить класс арматуры. Метод основан на испытаниях отобранных образцов арматурных стержней круглого и периодического профиля на растяжение (разрыв).
Лабораторные испытания проводятся:
Для арматуры, которая может быть выполнена из гладкого профиля по требованию заказчика.
Для высокопрочной арматуры.
Для арматуры, для которой разрешается использование профилей, отличающийся от классических и указанных в стандартах.
Для арматуры старых типов, использованная в конструкциях возрастных исторических зданий и сооружений, на которую современные нормативы уже не распространяются.
Преимущества максимальная достоверность, следовательно, и максимально точные данные для сравнения с фактическим классом арматуры и для поверочного расчета.
Минусы следуют из испытаний прямого метода: большая трудоёмкость, сложность по восстановлению оставшихся повреждений еще больше.
Арматурная конструкция для стены подвала
Стены подвала нуждаются в качественном армировании, так как на них сверху будет давить вес конструкций дома, а по бокам – окружающий постройку грунт.
Для стен небольшого частного подвала вязка арматуры может быть произведена своими руками, без привлечения специалистов.
Правильная вязка стержней.
В случае с подвальными стенами необходимо сделать такую арматурную сетку, которая будет обладать одним важным качеством – упругостью. Лучше использовать именно вязку, а не сварку. Если фундамент здания будет двигаться из-за осадки или пучения грунта, то с вязаной арматурной сетью ничего не произойдет, а сварная может развалиться, если осадка слишком значительна.
Впрочем, устройство монолитных стен подвала может предусматривать и сварной, и вязаный вариант арматурной сетки. Какой именно метод выбрать, следует уточнить у специалистов, ответственных за проектирование сооружения.
Арматурный каркас не должен соприкасаться со стенками опалубки.
Чтобы связать арматуру, потребуются кусачки или специальное устройство, которое облегчит и ускорит работу. Такое приспособление можно найти только у профессионалов, поэтому можно взять его в аренду в ближайшей строительной фирме. Вне зависимости от того, какой метод армирования буде выбран, прочность стены подвала в любом случае повысится
При заливке бетона очень важно уделить повышенное внимание узлам конструкции
Как только вы свяжете или же сварите арматурную сеть, необходимо очистить установленную заранее опалубку от грязи и пыли, после чего разметить на ней будущее расположение сетки. Только после проведения всех расчетов можно укладывать арматуру внутрь конструкции.
Укладка арматуры и устройство опалубки для монолитной стены должны производиться без воздействия давления грунта. Иными словами, нужно с обеих сторон от опалубки освободить пространство для нормального проведения работ.
Засыпка грунта производится только после того, как арматурная сеть будет установлена в опалубку и залита цементным раствором. Использование вынутого грунта не всегда оправдано. Для обратной засыпки также пользуются специально подготовленным песком или глиной. Все зависит от типа грунта и особенностей здания.
Обустройство опалубки и подушки
Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.
Сборка опалубки поэтапно:
1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.
- 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
- 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.
Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.
Типовая последовательность по армированию стен подвала
Укрепление стен подвала необходимо в любом случае и независимо от их толщины. Армирование монолитных стен подвала проходит следующим образом:
Покупка проволоки диаметром 3 мм. Сетку для армирования можно купить в виде рулонов (наиболее распространенный вариант). Именно ее чаще всего применяют для стяжки пола или армирования стен.
Подготовка инструмента. Обычно достаточно проволоки и кусачек. Но ускорит процесс вязки сетки пистолет для вязки арматуры. Он обладает электродвигателем, запускающим протяжку проволоки.
Производятся нужные расчеты
Обязательно берется во внимание уровень залегания подземных вод при расчете толщины стен. Если армирование монолитной стены подвального помещения нужно провести ниже уровня грунтовых вод, то плита основания должна быть толщиной от 20 см и выходить за стены на 40 см
При условии, когда подземные воды далеки от основания, то требования следующие: толщина стен подвала с глубиной размещения 1,5-2,5 м может быть от 20 до 40 см, а нижняя стена может быть несиловая, и допускается выступ за контур постройки на 10 см.
Очищение опалубки. По факту, это удаление строительной пыли и грязи из конструкции.
Локатор арматуры. Смотрим сквозь бетон!
C помощью портативных и малоинерционных 3D-сканеров можно оперативно обнаружить и измерить глубину бетонного слоя, а также диаметр и расположение арматурных стержней на большой площади. Подобный способ неразрушающего контроля особенно полезен при ремонтно-восстановительных работах.
Принцип работы
Сочетание технологии магнитной индукции/радиолокации с трёхмерным сканированием позволяет обнаруживать пустоты, а также посторонние включения, среди которых:
- металлические и пластиковые трубы;
- стекловолоконные кабели;
- древесину.
По результатам тестирования производится проверка качества бетона, включающая в себя оценку кривизны элемента, равномерность плотности, глубину закладки арматуры. Приборы для сканирования могут выполнять также функции детектора проводки.
Внутренняя структура анализируется с использованием изображений.
Типовое устройство локатора арматуры в бетоне:
- Наземный проникающий радар, который использует радиолокационные импульсы для построения изображения.
- Приёмо-передающая антенна.
- Узел трансформации магнитных импульсов в стереоскопическое изображение.
- Источник питания.
- Экран для просмотра результатов сканирования.
Поток электромагнитного излучения используется для регистрации отражённых сигналов от внутренних структур, имеющих иные показатели плотности, чем основной материал. Радиолокационный метод использует эффект отражения волн, встречающих на своём пути препятствие в виде арматурных прутьев или скрытых труб.
Технологические возможности
Для обеспечения структурных характеристик и долговечности железобетона расположение арматуры и глубина её залегания являются критическими переменными
Поэтому важно установить применяемый диапазон, характеристики измерительного устройства, процедуру измерения, а также необходимые меры предосторожности
При использовании локаторов арматуры в бетоне, которые реализуют метод электромагнитной индукции, глубина расположения арматурных стержней обычно не превышает 200 мм, а радарной – 100 мм. Высота и характер относительного расположения прутьев арматуры значения не имеют. Основные типоразмеры индукционных локаторов отечественного и зарубежного производства адаптированы к обнаружению стальных стержней диаметром 3…50 мм. Таковы, например, измерители толщины бетона ТС-100 или ПОИСК 2.6 отечественного производства, а также сканеры арматуры от Profoscope Proceq (Швейцария). Рынок локаторов, использующих радиоволновой метод, представляет аппаратура системы Ферроскан PS-200 или PS250 от фирмы Hilti. При меньшей допустимой глубине залегания арматуры (не более 120 мм), они обеспечивают повышенную точность результата (±3 мм).
Индукционные и радарные детекторы арматуры в бетоне перед применением требуют обязательной калибровки. В качестве эталона обычно применяют образцы разных размеров поперечного сечения (от 10 до 40 мм), размещаемых на глубине от 30 до 100 мм.
Оптимальность применения локаторов арматуры разных типов
Успех процесса локации зависит от наличия информации о геометрии относительного расположения арматурных стержней – в один или несколько слоёв.
Особенно чувствительными считаются приборы радарного типа. Принцип метода радара состоит в том, что электромагнитные волны с очень малой шириной импульса передаются от антенны в бетон-мишень. Далее электромагнитная волна, отраженная от инородного элемента с отличными от бетона электрическими свойствами, принимается приёмной антенной. Расстояние от отражающего тела определяется на основе времени, прошедшего между исходящим и полученным сигналами электромагнитной волны. Поэтому такие приборы перемещать вдоль поверхности бетона следует медленно.
Обычно константа электромагнитной проницаемости стабилизируется в диапазоне 3…4 недель после укладки бетона. Однако для более молодого бетона или для бетона, имеющего много пустот, константа заметно варьируется в зависимости от наличия воды или влаги.
Ограничением приборов электромагнитного типа является то, что точно определить форму сечения стержня в данном случае невозможно: магнитные характеристики материала слабо зависят от его конфигурации.
Приборы для поиска
Принцип действия таких приборов — регистрация перемен электромагнитного поля при столкновении с металлическими предметами.
Elcometer P120
Elcometer P120 Детектор арматуры в бетоне.
Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.
Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.
Характеристики:
- определяемый диаметр арматуры 0,8-3,2 см;
- измеряемый бетонный слой 1,2 – 1,6 см.
Elcometer P100
Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.
PROFOSCOPE
При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.
О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.
Характеристики:
- определяемый диаметр армопрутьев 0,5–5,7 см;
- измеряемый бетонный слой 0,5-18 см;
- рабочая температура -100С — 600С.
Поиск-2.51
Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.
Плюсы эксплуатации:
- линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
- точность в установлении толщины бетонного слоя;
- маленький размер;
- защитные стержни датчика легко скользят по проверяемой плоскости;
- встроенный аккумулятор с зарядным устройством.
Характеристики:
- калибровка в приборе выполняется автоматически;
- графический дисплей с подсветкой;
- возможность поиска результатов, сохраненных ранее, по датам и номерам;
- 6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.
NOVOTEST Арматуроскоп
Этим приборам свойственно три режима работы:
- основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
- сканирование;
- глубинный поиск.
Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).
NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.
Строительный портал №1
Если вам необходимо армировать стены подвала, то можно справиться с работой и самостоятельно, не прибегая к дорогостоящим услугам. Главное – знать технологию и особенности армирования монолитных стен.
С помощью добавления арматуры простой бетон превращается в более прочный и надежный железобетон. При устройстве несущих конструкций (таких, как стены здания) применяется именно второй вариант. Для того чтобы построить стену с нужными техническими характеристиками из обычного бетона, его потребуется очень много. А возводить стены большой толщины не рационально и дорого. Использование арматуры позволяет усилить бетонный слой, не делая его слишком толстым.
Армирование также используется в тех случаях, когда предполагается высокая механическая нагрузка на бетонную конструкцию.
Также нельзя не отметить, что армирование очень хорошо помогает увеличить прочность и устойчивость кирпичной кладки или стены из газобетонных блоков (и их аналогов). Арматура в таких случаях не проходит вертикально сквозь всю стену, а укладывается поясами через каждые несколько рядов. Когда делают бетонную стяжку пола, для армирования обычно пользуются проволокой
Очень важно укрепить стяжку в тех местах, где на нее будет ложиться максимальная нагрузка (например, у входа)
Зачем армировать стены из газобетона
Газоблок, если он относится к конструкционным или даже конструкционно-теплоизоляционным материалам, выдерживает довольно высокие несущие нагрузки. В усилении он не нуждается. Кроме того, автоклавный бетон практически не дает усадки, что уберегает стены от появления трещин.
Однако прочность на изгиб у ячеистого бетона невелика. Под действием усадки фундамента, почвы, изгибающих нагрузок любого типа формируются усадочные трещины. Армирование газобетона позволяет предупредить их.
Выполняется усиление в таких случаях:
- здание расположено в сейсмически неустойчивом районе;
- дом стоит на крутом склоне – здесь возможны сильные подвижки грунта;
- при сильных ветрах и ураганах в регионе;
- если наличествуют крупные проемы, тем более сложной формы.
Поиск арматуры
Арматурный каркас или сетка используются для обеспечения прочностных характеристик сборных и монолитных бетонных конструкций. Без них несущие элементы не смогут полноценно работать на сжатие, растяжение, кручение. Но укладка каркаса или отдельных прутьев в большинстве случаев относится к скрытым работам. И если на предприятиях-изготовителях существует строгий контроль качества, практически исключающий дефекты при производстве сборных элементов, то на строительной площадке следить за этим значительно сложнее. При заливке бетонных конструкций могут образоваться пустоты, участки с неравномерным распределением наполнителя, а сами элементы арматурного каркаса могут сместиться. Такие дефекты способны существенно снизить несущую способность изделия, что в последствии может привести к нежелательным последствиям.
В прошедшие годы при приемке бетонных конструкций на объектах с повышенной ответственностью использовали разрушающие способы контроля – подрыв бетона и отбор образцов для последующих лабораторных испытаний. Сегодня такие работы можно свести к минимуму, воспользовавшись оборудованием для обследования неразрушающими методами.
Сверлильный инструмент
Проделать отверстие в бетоне можно ударной дрелью. Но лучше всего для таких целей подходит перфоратор. Такой инструмент эффективен будет при бурении отверстий с диаметром около 100 мм. Однако необходимо учитывать, что встречающийся на пути режущего инструмента армирующий металл может его заклинить и поломать зубья. Особенно подвержены такому моменту зубчатые коронки. Поэтому перед работой потребуется изучить характеристики сверлильного инструмента и, в соответствии со свойствами материала, его подобрать. Если нет возможности работать перфоратором, его можно заменить ударной дрелью. Она, конечно, менее эффективна и имеет некоторые особенности бурения. Но если предстоит малый объем работ, тогда можно ограничиться ею.
Чтобы пробурить отверстие в бетоне большого диаметра и с часто встречающейся арматурой, используется метод алмазного бурения специальным безударным электроинструментом, который имеет подвод воды к зоне бурения.

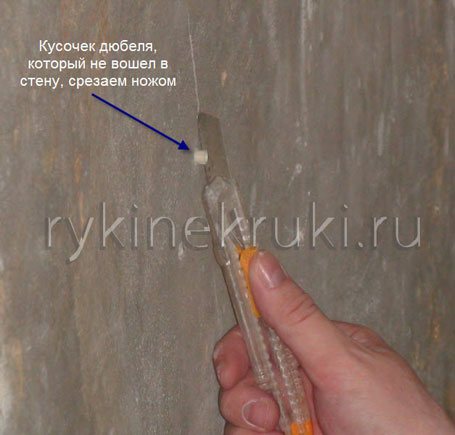

Вы почти досверлили до нужной глубины и дальше не получается
Почти — это значит, например, для глубины в 5 см Вы недосверлили 5 мм. Дальше Вы во что-то уперлись. Бывают редкие случае, когда Вы уперлись во что-то капитальное, например, какой-нибудь твердый монолитный булыжник, который толком не рассверливается и не раздалбывается никаким способом.
Если саморез, на который Вы собираетесь повесить конструкцию, не имеет жестких требований по нагрузке, то попробуйте взять тот же саморез, но на 5 мм короче, а дюбель, который вошел в отверстие не полностью и небольшим концом выпирает наружу, просто подрежьте строительным ножом, как это показано на картинке:
Далее, просто берете саморез, который короче на 5 мм и вкручиваете в подрезанный дюбель. Это не очень хорошая практика, но иногда бывают ситуации, когда ничего другого сделать нельзя и тогда это выход из положения!
ПОИСК-2.6 Измеритель толщины защитного слоя бетона
ПОИСК-2.6 предназначен для оперативного контроля качества армирования железобетонных изделий и конструкций вихретоковым методом при обследовании зданий и сооружений, при технологическом контроле на предприятиях и стройках.
Прибор используют для локализации участков залегания арматуры перед измерением прочности бетона различными методами (ультразвуковым, ударно-импульсным, отрывом со скалыванием и скола ребра) для исключения ошибок.
Преимущества
- Реализованный в приборе вихретоковый метод обеспечивает:
- – одновременное определение толщины защитного слоя бетона и неизвестного диаметра арматуры без использования эталона-прокладки, позволяя обследовать конструкции перед восстановлением защитного слоя бетона с максимальной точностью и высокой скоростью даже при отсутствии на них технической документации
- – проведение достоверных измерений на участках конструкций с густым армированием (при минимальном шаге расположения арматуры)
- Сочетание визуализации положения арматурного стержня на дисплее прибора, светового индикатора арматуры на датчике и тонального акустического сигнала даёт максимально удобный интерфейс работы для проведения измерений в режиме реального времени
- Высококонтрастный цветной TFT дисплей с большими углами обзора, разрешением 320х240 позволяет работать при температурах до -20 °C
- Система меню с кнопками быстрого доступа повышают скорость и удобство работы с прибором
- Малое потребление и встроенный литиевый аккумулятор гарантируют длительный период автономной работы прибора, а зарядное устройство обеспечивает его быструю зарядку
- Разъемы фирмы LEMO
Основные функции
- Режимы работы прибора: определение проекций арматуры на поверхность конструкции,
- одновременное измерение толщины защитного слоя и диаметра арматуры при неизвестных параметрах армирования,
- измерение толщины защитного слоя бетона при известном диаметре,
- определение диаметра арматуры при известном защитном слое,
- определение диаметра при глубоком залегании арматуры (свыше 70…90 мм, в зависимости от диаметра арматуры) по методу эталона-прокладки, когда основной метод неработоспособен.
Автоматизированная калибровка прибора перед выполнением измерений Настройка на неизвестные марки сталей с их сохранением в памяти Отображение информации на высокоинформативном цветном дисплее с подсветкой Архивация 1500 результатов и условий измерений, ускоренный поиск результатов в архиве по датам и номерам Русский и английский язык меню и текстовых сообщений Разъем USB для работы с компьютером и заряда аккумулятора
5 видов приборов для осуществления поиска арматуры в бетоне
Чтобы определить наличие армирования используют детектор арматуры в бетоне. До создания современных приборов найти в железобетонном блоке укрепляющую конструкцию было тяжелой задачей. Для этой цели использовали мощные неодимовые магниты или вскрывали бетонный блок. Большинство инструментов, созданных с целью нахождения армирующей сети в стройматериале, работают используя магнитную методику.
Зачем искать арматуру?
Строители должны знать ход армирующих прутьев при проведении капитальных ремонтных работ разных объемов. Определяют наличие и диаметр, ход элементов укрепления. Это необходимо, так как сверля по арматуре можно сломать инструмент. Если задеть железную конструкцию буром это приведет к дальнейшей порче и коррозии всей металлической сети железобетонного блока.
Как определить нахождение?
По ГОСТу расположение арматуры проводится с помощью сверхчувствительных приборов. На практике возможно использование магнитов, однако, профессионалам обойтись без детектора арматурной сети нельзя. Для определения прохождения армосетки используют следующий алгоритм:
- С помощью спец. техники провести сканирование заданной поверхности.
- Проанализировать параметры о диаметре и прохождении прутьев, выданные сканером на радарограмме.
- Вычислить толщину бетонного слоя, недолив бетона.
- Сделать маркировку согласно полученным данным.
- Для контроля точности выданных результатов вскрыть 2—3 участка инспектируемой стены.
Виды приборов
Электронные детекторы, используемые для определения наличия арматуры в бетоне, работают по магнитному или геофизическому методу. Первая методика заключается в направлении электромагнитных волн и регистрации отклонения от металлических стержней. Геофизический способ менее точен, основан на изучении природных физических полей металла. Современные детекторы арматуры работают на магнитной методике.
Прибор NOVOTEST
Работу этого сканера обеспечивает аккумулятор. В комплект входит сенсорный блок и кабели, которыми крепится датчик. Поворачиваясь вокруг своей оси, он выполняет сканирование. На армоскопе установлено 3 функции. Прибор имеет стандартный сканер, который ищет армирующую сеть или вычислить величину бетонного слоя. Есть режим глубокого сканирования. Показатели отображаются на дисплее или линейном индикаторе. Предусмотрен звуковой сигнал, который создан для определения направления прутьев. Звук становится чаще, если металл поблизости.
Elcometer P100
Этот небольшой и относительно дешевый инструмент не имеет дисплея, поэтому не подходит для экспертной оценки. Однако, это простой и надежный помощник строителя. При помощи звукового сигнала блок предупреждает о пути армирующих элементов. Увеличение громкости обозначает приближение арматуры. Сканирование осуществляет поисковая головка.
Elcometer P120
Новое поколение армоскопов. Имеет звуковой сигнал и дисплей. Не искажает показатели при работе в непосредственной близости с крупными металлическими предметами. К этой модели подключают наушники. Мобильная поисковая головка, размер которой составляет 10 см, позволяет искать арматуру в вертикальной или горизонтальной плоскостях. При обнаружении металла подается звуковой сигнал. Для точной экспертной оценки датчик вести согласно усилению и ослаблению звука. Наиболее ослабленные звуковые сигналы показывают угол прутьев в 90 по отношению к головке датчика. Минимальный диаметр элементов в бетоне — 0,8 см. Инструментом определяют точную величину бетонной прослойки, размер которой не превышает 1,6 см.
PROFOSCOPE
Этот прибор имеет несколько положительных качеств, которые выделяют его среди конкурентов:
- возможность удерживать блок одной рукой;
- сохранение данных о предыдущих сканированиях;
- разные параметры для хранения результатов;
- работа в режиме реального времени;
- есть возможность работать с видео и звуковым сигналом;
- встроенный датчик и дисплей уменьшает вес прибора;
- высокая чувствительность для прутьев — от 0,5 см.
«Поиск-2.51»
Аппарат отечественного производителя, работающий по геофизическому методу. Предусмотрена возможность сохранения показателей и определения марки стали. Встроенная функция автоматического калибрования и 6 режимов работы. Кроме глубинного поиска, существуют дополнительные параметры: для установления толщины элементов укрепляющей сети, определение при известных и неопределенных данных о бетонном покрытии. Небольшой дисплей показывает полученные цифры на линейном индикаторе. Поиск арматуры облегчает малый вес инструмента, наличие стержней в датчике.
