Все о диаметре арматуры
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра.
Изготовители арматуры нередко используют изношенное оборудование, и арматура получается несколько больше требуемого диаметра. По допускам она проходит, и общий тоннаж соответствует, а в пересчете на погонные метры образуется нехватка. В поисках этих метров теряется время, проект останавливается и остается ощущение обмана.
Пытаясь определить диаметр арматуры, следует учесть, что форма сечения арматурного стержня больше напоминает эллипс, нежели ровный круг. Поэтому измеряя пруток в разных местах, человек получает ряд чисел. К тому же проводя измерения по телу прутка и по ребрам, разбег в показателях получается в несколько миллиметров.
Это вносит путаницу в расчеты.
Как определить диаметр арматуры?
Размер следует смотреть в сопроводительных документах. В них производители проставляют так называемый номинальный диаметр арматуры, его называют номером арматуры. Этот показатель говорит о том, какого размера был прут, из которого сделан данный кусок арматуры (учитывая некоторые допущения).
То есть, номер профиля исходной заготовки сопоставим с номинальным диаметром готового продукта. В итоге можно сделать следующее (понадобится штангенциркуль):
- Измерить тело прутка.
- Измерить диаметр выступающих ребер.
- Суммировать показатели и разделить результат на 2.
Многие так и поступают. Получают среднее число, которое всех устраивает.
Вариант непрофессиональный, на бытовом уровне срабатывает, поскольку профессионалы таких вопросов не задают. При таких вычислениях уместны выражения: «максимальный диаметр арматуры» и «минимальный диаметр арматуры».
Это как раз те два показателя, которые получились при замерах тела и ребра стержня.
Используя эти цифры, была разработана таблица, в которой прописано какие минимальные и максимальные размеры, какому номинальному диаметру арматуры соответствуют.
Диаметр арматуры. Таблица соотношений диаметров
| номинальный диаметр | максимальный диаметр | минимальный диаметр |
| 6 мм. | 6,57 мм. | 5,57 мм. |
| 7 мм. | 7,75 мм. | 6,75 мм. |
| 8 мм. | 9 мм. | 7,5 мм. |
| 9 мм. | 10 мм. | 8,5 мм. |
| 10 мм. | 11,3 мм. | 9,3 мм. |
| 12 мм. | 13,5 мм. | 11 мм. |
| 14 мм. | 15,5 мм. | 13 мм. |
Вес арматуры
При продаже арматуры цена указывается за тонну изделия. Начиная немасштабное строительство человек, высчитывает метраж прута, требуемый для осуществления проекта.
Всякая арматура соответствующая ГОСТу имеет довольно точные показатели веса в расчете на 1 погонный метр прута. Эти данные также занесены в таблицу и активно используются на металлобазах.
Соотношение минимального, максимального и номинального диаметров соответствует конкретному весовому показателю. Это помогает определить вес арматуры по диаметру.
Диаметр арматуры для фундамента
Подготовив траншею для размещения в нем опорного основания строящегося объекта, приходит время рассчитать нужный диаметр арматуры. Можно, конечно, взять прут потолще и количеством побольше. Но это повысит затраты на материалы и оставит впечатление самодеятельности.
Лучше сделать по науке
К тому же для этого есть все необходимое. И прежде всего таблица.
| № арматуры | Количество стержней и площадь поперечного сечения | |||||
| 1 шт. | 2 шт. | 3 шт. | 4 шт. | 5 шт. | 6 шт. | |
| 6 | 28,3 мм2 | 57 мм2 | 85 мм2 | 113 мм2 | 141 мм2 | 170 мм2 |
| 8 | 50,3 мм2 | 101 мм2 | 151 мм2 | 201 мм2 | 251 мм2 | 302 мм2 |
| 10 | 78,5 мм2 | 157 мм2 | 236 мм2 | 314 мм2 | 393 мм2 | 471 мм2 |
| 12 | 113,1 мм2 | 226 мм2 | 339 мм2 | 452 мм2 | 565 мм2 | 679 мм2 |
Нужно измерить будущий фундамент и вычислить площадь его сечения. Если взять высоту и ширину в 600 и 500 мм. Перемноженные показатели дадут результат в 300 000 мм2. Для такого фундамента площадь сечения арматурных прутьев от площади сечения фундамента будет 0,1 %. То есть, 300 000 : 100 х 0,1 = 300 мм2. Это площадь сечения всех прутьев. Ближайшие показания в таблице предлагают величину в 302 мм2. Что соответствует 6 стержням № 8. Поперечная арматура может быть меньшей толщины, но не менее 6 мм. Лучше взять те же 8 мм. Используя таблицы можно эффективно рассчитать параметры будущего фундамента и не понести лишние расходы.
Уведомления о новых продуктах
Хочу получать
Как мерить штангенциркулем
Кто не знает как пользоваться штангенциркулем, рекомендуем к просмотру видео ниже.
До начала измерений необходимо убедиться в отсутствии повреждений прибора. Если губки инструмента стерты либо перекошены – пользоваться им не стоит, так как результаты получатся искаженными. Губки плотно прижимаются к поверхностям, не допуская при этом перекосов. Между губками и поверхностью стержня не должно оставаться зазоров.
В процессе измерений нужно следить за взаимным расположением рамки инструмента и прутка – оно должно быть строго перпендикулярным. По завершении определения размера поперечного сечения фиксирующий винт необходимо затянуть и снять штангенциркуль. По линейной шкале, расположенной на штанге прибора, определяются значения максимальной и минимальной величин.
При работе с инструментом нужно постоянно следить за тем, чтобы нулевая риска на нониусе совпадала с нулевой отметкой штанги. При невозможности достичь совпадения, прибор к проведению измерений не допускается.
Определение диаметра арматуры – задача не самая сложная, как может показаться на первый взгляд, достаточно выполнить несколько простейших замеров придерживаясь инструкций. Следует запомнить, что номинальный диаметр рифленого профиля определяется по специальной таблице из ГОСТ 5781-82, а для гладкого, такой как арматура А1 (А240), из ГОСТ 2590-2006. Точное измерение диаметра профиля, гарантирует правильное определение других параметров, таких как: вес арматуры, радиус загиба, площадь сечения.
Замеры труб подручными средствами
Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:
- гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
- рулетка;
- школьные знания числа Пи (оно равно 3,14).
Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.
Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.
Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

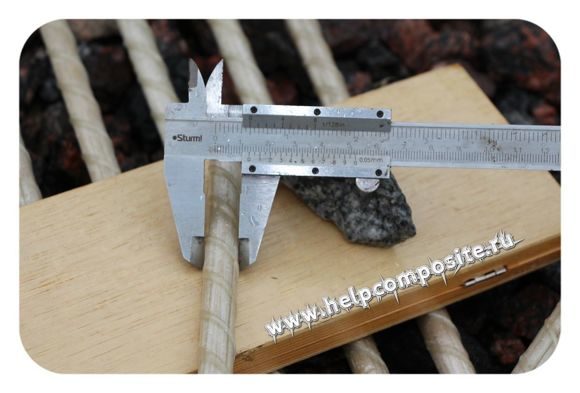

Методика измерения диаметра стеклопластиковой арматуры
Определение номинального диаметра АКП-СП невозможно выполнить самостоятельно. В ГОСТе 32492-2013 четко указаны требования к регламенту выполнения расчетов. Методика предполагает осуществление гидростатического взвешивания с использованием высокоточных аналитических весов с последующей обработкой полученных данных по формуле:
- m1 – масса образца заданной длины на воздухе (мг);
- m2 – масса образца арматуры в воде (мг);
- р – плотность воды (плотность при проведении расчетов равна 1 мг/мм3);
- l – длина образца в мм.
Диаметр стеклопластиковой арматуры определяется в лабораторных условиях в процессе проведения испытаний. Каждый производитель, который выпускает арматуру в соответствии с ГОСТ, подтверждает качество и физико-механические параметры продукции протоколами испытаний с указанием достоверных диаметров, прочности и иных характеристик. В строительной сфере востребована арматура с разным сечением профиля: от 4 мм до прочных прутков с номинальным диаметром 22 мм. Сегодня композитные армирующие элементы в РФ выпускают несколько предприятий.
Компания ООО «Пласт-Композит» является единственным производителем в России, который изготавливает арматуру с сечением профиля более 18 мм. Диаметр композитной арматуры подтвержден протоколами испытаний, продукция полностью отвечает требованиям ГОСТа 31938-2012.
*Важно! Приобретая арматуру, необходимо обращать внимание исключительно на номинальный диаметр. Так как только этот показатель позволит выполнить правильный расчет равнопрочной замены стальной арматуры на композитную
Штангенциркуль – удобный и простой в обращении измерительный инструмент
Грамотное его применение позволяет выполнять замеры линейных величин в различных ситуациях, и для разнообразных объектов, начиная от протектора шин, и заканчивая пластиковыми гибкими трубками. Как измерять штангенциркулем – примеры и последовательность – эти вопросы рассматриваются далее
Штангенциркуль – удобный и простой в обращении измерительный инструмент. Грамотное его применение позволяет выполнять замеры линейных величин в различных ситуациях, и для разнообразных объектов, начиная от протектора шин, и заканчивая пластиковыми гибкими трубками. Как измерять штангенциркулем – примеры и последовательность – эти вопросы рассматриваются далее.
Как определить площадь арматуры: таблица расчетов
Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:
- Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
- Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

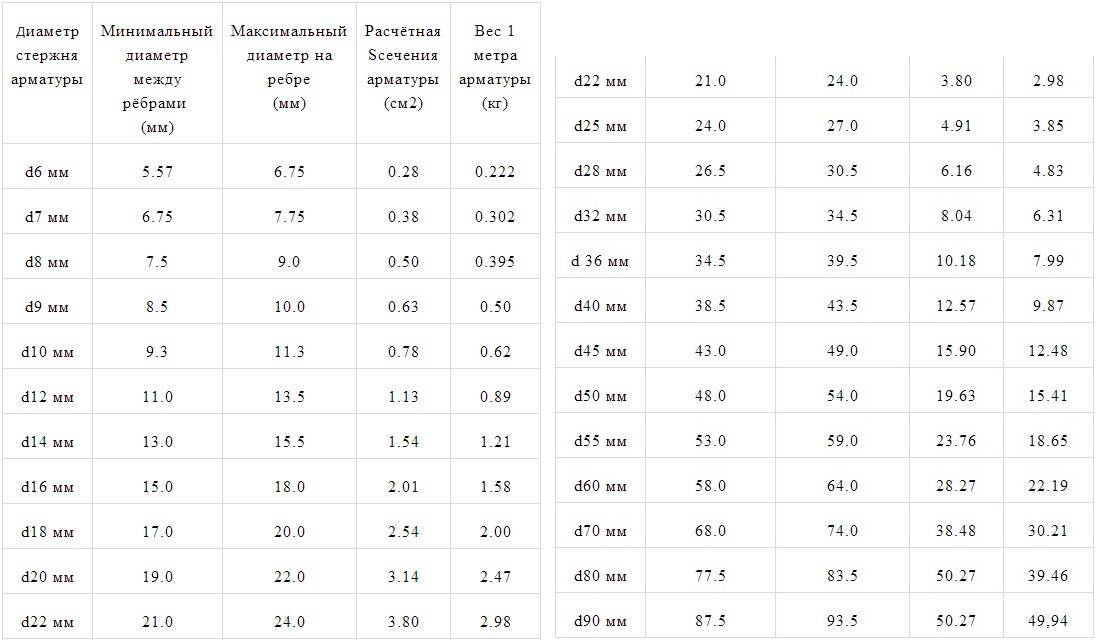

Таблица сортамента арматуры, вес 1 метра и диаметр.
| Поперечное сечение, площадь, см² | Диаметр арматуры, мм | Масса погонного метра арматуры, г | Сколько арматуры в тонне, м |
| 0,283 | 6 | 222 | 4505 |
| 0,503 | 8 | 395 | 2532 |
| 0,785 | 10 | 617 | 1620 |
| 1,131 | 12 | 888 | 1126 |
| 1,54 | 14 | 1210 | 826 |
| 2,01 | 16 | 1580 | 633 |
| 2,64 | 18 | 2000 | 500 |
| 3,14 | 20 | 2470 | 405 |
| 3,8 | 22 | 2980 | 336 |
| 4,91 | 25 | 3850 | 260 |
| 6,16 | 28 | 4830 | 207 |
| 8,04 | 32 | 6310 | 158 |
| 10,18 | 36 | 7990 | 125 |
| 12,58 | 40 | 9870 | 101 |
| 15,48 | 45 | 12480 | 80 |
Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.
Самостоятельный расчет площади арматуры, онлайн-калькулятор
При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.
Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:
Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором
- Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
- Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
- После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.
Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.
Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²
Как измерить диаметр арматуры СТАЛЬНОЙ
С измерением диаметра стальной арматуры всё просто, тут нам на помощь приходит ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). В нём есть два чертежа, на которых изображены профили всей применяемой арматуры и нанесены обозначения диаметров и прочих размеров. Далее, под чертежами есть таблица №2 и таблица №3 из которых следует зависимость номера профиля от внутреннего и внешнего диаметра арматуры. Стоит помнить, что когда упоминаются целые числа, описывающие диаметр арматуры, речь идет о так называемом НОМИНАЛЬНОМ (усредненном) диаметре арматуры, который так же именуется как НОМЕР ПРОФИЛЯ. При этом реальные диаметры (внутренний — измеряемый по телу прутка и внешний — измеряемый по ребрам) отличаются от номинального диаметра и представляют собой дробные числа.
Поэтому, особенно внимательным нужно быть при покупке стальной арматуры с номером профиля от 16 и выше. Начиная с этого номера, внешний диаметр начинает значительно превышать номер профиля и зачастую равен следующему номеру профиля. Этим могут воспользоваться непорядочные продавцы. Так, например, у стальной арматуры с номером профиля 16, внутренний диаметр внутренний диаметр d равен 15,0 мм, а реальный внешний диаметр d1 равен 18,0 мм и этим фактом могут воспользоваться, чтобы продать «шестнадцатую» арматуру под видом «восемнадцатой».
Как избежать обмана при покупке стальной арматуры? Скачиваем ГОСТ 5781-82 (Сталь горячекатаная для армирования железобетонных конструкций). Смотрим в нём значение внешнего диаметра для арматуры с номером профиля, который Вам нужен. Берем с собой штангельциркуль и едем за арматурой. Замер внешнего диаметра производится в 300 мм от края стержня (сам край может быть деформирован при погрузках/разгрузках, при резке).
Измерение диаметра арматуры
Строго говоря идея измерения диаметра арматуры своими руками обычно базируется на несколько неправильных, а скорее приблизительных представлениях об арматуре, как о круглом гладком пруте. Который просто выглядит немного «как-то не так». Ну, типа немного рельефный. И когда человек, мало связанный с металлопрокатом, приступает к измерению, то его охватывает недоумение, а где же проводить замеры? Как правильно замерить диаметр арматуры, в каком месте неровного прута это лучше сделать? Тут же столько всяких канавок и гребешков, что совершенно непонятно, где измерять и какое из разных значений выбрать, как правильное. Такого чёткого, определённого, одного места где можно правильно измерить диаметр арматуры на арматурном пруте нет. И быть не должно «по определению». ВЕДЬ АРМАТУРА ЭТО НЕ ГЛАДКИЙ ПРУТ. Сейчас поясню этот «феномен» подробнее.
Вы видите, что разная арматура имеет разный рельеф, который называется периодическим профилем. Именно он вызывает главные сложности когда вы примеряетесь, как правильно сделать измерение диаметра арматуры своими руками.
Многочисленные рёбра, расположенные под углом к оси арматурного прута, действительно мешают и сбивают с толку. Это происходит вовсе не из-за недостатка какого-то опыта, непосредственно физическими методами правильно измерить диаметр арматуры или арматурного стержня довольно сложно. Если бы у нас был классический гладкий круглый прут, то проблем бы не было. А так, можете попробовать сами, если ещё не пытались. Делая замеры диаметра арматуры своими руками на разных участках прута мы получаем довольно разные значения. Что значит выражение «довольно разные»? На практике, при покупке металлопроката, или при выборе материала для выполнения строительных работ, нам нужно знать диаметр арматуры с точностью до 0.5 мм. По крайней мере чётко отличать арматуру 8, 10, 12. А замеры без учёта высоты профиля арматурного прута, могут дать нам ошибку и в 2 мм. Естественно, что это не годится. Я скажу больше, диаметр арматуры — выражение скорее образное, чем геометрическое. Почему? Да по той же причине, что мы путаем его с другим диаметром, к которому привыкли в отношении круглого прута. Но сечение арматуры — не круг, а фигура более сложной формы, близкая к эллипсу. То есть мы не можем сделать измерение диаметра арматуры ещё и потому, что арматура — это НЕ КРУГЛЫЙ ПРУТ. А какой же это прут, если не круглый? Сечение арматуры более всего напоминает эллипс. На практике диаметр арматуры не замеряют точно, инструментальными методами, а берут его из сопроводительных документов, в которых указывается НОМИНАЛЬНЫЙ или УСЛОВНЫЙ ДИАМЕТР АРМАТУРЫ.
Измерение диаметра арматуры визуально, «на глаз» вполне возможно, но способ этот применим только для «практиков», постоянно работающих с арматурой. Именно так определяют диаметр арматуры прорабы, строительные подрядчики, сварщики и бетонщики. Вы же никогда не видели сварщика на строительной площадке, задумчиво бегающего с штангенциркулем? Вот и я не видел. А, между прочим, рабочие очень точно умеют определять диаметр арматуры с которой часто работают и ПОЧТИ НИКОГДА не ошибаются. Но измерение диаметра арматуры визуально — это ОПЫТ, а НЕ СПОСОБ, КОТОРОМУ МОЖНО НАУЧИТЬСЯ. Как только опытный рабочий сталкивается с заданием, предполагающим работу с арматурой непривычного для него диаметра, он начинает её измерять.
Измерения линейных размеров
Как измерить линейные размеры с помощью штангенциркуля? Всё зависит от материала детали/заготовки. Для жёстких элементов изделие плотно прижимается к какой-нибудь опорной плите, после чего внешними измерительными губками инструмента производят измерение. Предварительно следует установить пригодность имеющегося типа штангенциркуля работе. Например, основная измерительная шкала на штанге должна быть длиннее детали на менее, чем на 25…30 мм (с учётом собственной ширины губок). При использовании глубиномера эта величина ещё меньше, поскольку в расчёт следует принимать и длину рамки (для наиболее часто встречающихся инструментов 0-150 мм и точностью от 0,05 до 0,1 мм этот параметр принимается не менее 50 мм).
Как измерить штангенциркулем сечение провода? Неметаллические изделия гибки, а потому существенно искажают результат, полученный обычным способом. Поэтому в кембрик следует ввести жёсткую стальную деталь (винт, гвоздь, кусок прутка), после чего внешними губками определить диаметр сечения провода. Аналогично поступают, если требуется узнать внутренний размер провода.
Вопрос – как измерить цепь штангенциркулем – часто задают велосипедисты, поскольку износ цепи, определяемый как расстояние между её смежными звеньями, позволяет принять решение о замене изделия. Наружное губки устанавливают на расстояние 119 мм и вводят в звено, после чего растягивают их в стороны, пока дальнейшее увеличение размера окажется невозможным (для облегчения работ цепь можно предварительно нагрузить растягивающим усилием). Отклонение от первоначального размера покажет фактический износ, который далее необходимо сравнить с максимально допустимым.
Как выбрать арматуру нужного диаметра
Сечение металлического проката этого типа – далеко не единственный параметр для выбора стержней
Однако в строительстве он имеет важное значение. Выбор арматурного проката зависит от того, где планируется его использование. Так, к примеру, при проведении строительных работ в качестве основного стального каркаса применяются пруты с сечением в 12 мм
Для обвязки конструкций больше подойдет продукция, диаметр которой составляет от 6 до 8 мм
Так, к примеру, при проведении строительных работ в качестве основного стального каркаса применяются пруты с сечением в 12 мм. Для обвязки конструкций больше подойдет продукция, диаметр которой составляет от 6 до 8 мм.
Если требуется строительство конструкций, которые будут подвергаться высоким нагрузкам, или сам объект располагается в зоне, где на него будут оказывать влияние экстремальные (как низкие, так и высокие) температуры, следует заказывать более толстые стержни с сечением от 14 мм до 40 мм включительно.
Помните, что поставка арматуры нужного диаметра осуществляется в прутках мерной и немерной длины. Последний вариант обходится дешевле, однако в эксплуатации подходит только для заливки небольших площадей, чтобы снизить необходимость в связывании слишком коротких кусков металла.
Определение диаметра в бытовых условиях
До того, как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:
- рулетка или стандартная линейка;
- штангенциркуль;
- фотоаппарат — его задействуют при необходимости.
В этом случае выполняют измерение диаметра труб в такой последовательности:
- Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
- Потом отсчитывают количество делений, соответствующих размеру диаметра.
Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров.
Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:
- Раздвигают его ножки и прикладывают к торцу изделия.
- Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
- Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.
Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.
Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14.
Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:
d – определяемый диаметр;
l – длина измеренной окружности.
К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.
Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.
Как правильно пользоваться штангенциркулем
Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.
Определение показаний по нониусу
Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.
- Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
- Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.
Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.
На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.
Нониус с ценой деления 0,05 мм
Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.
Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.
Устройство механического штангенциркуля
Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.
Основные элементы
- Штанга.
- Рамка.
- Губки для наружных измерений.
- Губки для внутренних измерений.
- Линейка глубиномера.
- Стопорный винт для фиксации рамки.
- Шкала нониуса. Служит для отсчета долей миллиметров.
- Шкала штанги.
Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.
Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров.
Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.
Порядок проведения измерений, проверка исправности
Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.
Измерение
- Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
- Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
- При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
- Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
- Полученный размер фиксируют стопорным винтом и определяют показания.
Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.
1 Азы определения площади сечения рифленой арматуры – каков диаметр?
Как известно, величина поперечной площади изделий круглого сечения зависит от их диаметра. Собственно по этому параметру она и рассчитывается. А в таблицах ГОСТов и других справочников на арматуру величины поперечного сечения указываются для соответствующих ее номинальных диаметров. То есть, чтобы выяснить площадь сечения того или иного изделия в поперечнике, сначала необходимо определить его диаметр. А уже потом следует сделать самостоятельный расчет либо посмотреть искомое значение в таблицах ГОСТа или справочника.
Как правило, диаметр должен быть указан в маркировке арматуры прямо на ней или в спецификации (других сопроводительных документах – например, в накладных) производителя на поставляемое арматурное изделие. Если таких отметок нет, то диаметр можно определить с помощью замера. Для этого лучше всего использовать такой измерительный инструмент, как штангенциркуль. Причем проще всего, разумеется, определить замером диаметр гладкой арматуры – правильного круглого поперечного сечения, то есть без рифления. При этом результатом обмера, скорее всего, будет какое-то значение, отличающееся от стандартных номинальных диаметров (указаны в ГОСТах на соответствующие арматурные изделия и в таблице ниже).
Это связано с определенными неточностями в изготовлении, которые допускаются стандартами. Величина такой погрешности регламентируется для каждого типа арматуры соответствующим для нее ГОСТом. Так вот, если результат обмера отличается от стандартных размеров, то его нужно округлить в большую или меньшую сторону до ближайшего по величине номинального диаметра, указанного в ГОСТе и таблице ниже. Это и будет определенный замером диаметр. Пользоваться для расчетов фактически замеренным не стоит по той причине, что на протяжении (вдоль длины) всего изделия размер может меняться в пределах допустимых отклонений и в большую, и в меньшую сторону.
В случае обмера диаметра рифленой арматуры в зависимости от ее типа (все виды указаны в статье “Марки и классы арматурных изделий”) могут возникнуть некоторые нюансы. Так, если это прутки стандарта 5781, 10884 или Р 52544-2006, а также проволока ГОСТ 6727 либо 7248, то замеренное значение сразу округляем до номинального стандартного размера, как это было рассмотрено выше. Когда речь идет о рифленой арматуре из композиционных материалов, изготовляемой по ГОСТ 31938, то выяснить замером, какого именно номинального диаметра ее изготовил производитель, не представляется возможным. Дело в том, что согласно этому ГОСТу допускается производить композиционные арматурные прутки не только стандартных размеров, указанных ниже в таблице, но и иных номинальных диаметров. А изготовитель должен в своих документах на поставляемую арматуру указать номинальные диаметр и площадь сечения.
