Ламельный фрезер. Как выбрать лучший?

Рейтинг популярных моделей

Ламельный фрезер – специфичный инструмент. Подержать его в руках в торговых сетях вряд ли получится, поскольку поставляется он чаще под заказ. Поэтому перед покупкой стоит ознакомиться с описанием наиболее популярных моделей, которые уже протестированы в работе мастерами.

Makita PJ7000

Преимущества модели:

• точная регулировка угла наклона и высоты подошвы;
• тихий двигатель;
• удобный защитный кожух фрезы.

Интерскол ФМШ 100/710

Модель стоимостью около 10000 руб. Максимальные обороты – 9000. Отличный выбор для начинающего мастера.

Преимущества модели:

• регулировка без люфта;
• удобная замена фрезы;
• защита корпуса от мусора;
• надежная фиксация подошвы.

Но этот инструмент не лишен недостатков:

• несоответствие шкалы высоты подошвы
  реальным размерам;
• вибрация корпуса, что неудобно при
  длительной работе;
• повышенный шум во время работы.

FELISATTI RF100/710

Внешне выглядит как Makita PJ7000, но отличается от этой модели характеристиками. Производитель позиционирует инструмент как полупрофессиональный. Но по мнению специалистов, на это звание модель претендовать не может.

Существенные недостатки фрезера:

• слабая фиксация упора подошвы, в связи с чем добиться параллельности с плоскостью фрезы достаточно сложно.
• отсутствие пылесборника и кейса для переноски;
• сильный шум редуктора, что свидетельствует о некачественной подгонке шестеренок.

Есть у инструмента некоторые преимущества: качественный пластик корпуса и удобная смена фрезы.

Диолд ШРЭ-0,9

Типично любительская модель, исключительно для домашнего использования. Внешне фрезер выглядит как усовершенствованная болгарка. В комплект входит кейс, фреза и пылесборник.

Преимущества модели:

• низкая цена – около 3500 руб;
• мощный двигатель, способный быстро набирать обороты.

Недостатки инструмента:

• грубая сборка;
• слишком большой вес;
• подклинивание направляющих салазок.

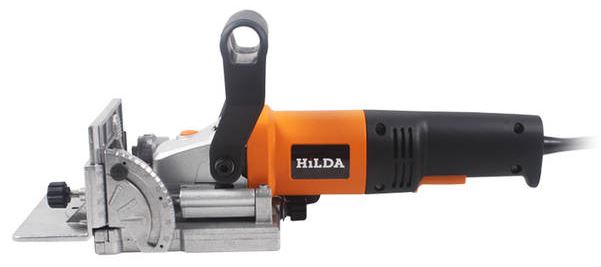

HILDA 760

Инструмент китайской сборки, но качественно выполненный.

Преимущества модели:

• невысокая цена – в среднем 4700 руб.;
• малошумный редуктор;
• отсутствие вибрации корпуса во время работы;
• удобное положение в руках за счет идеально подобранного диаметра корпуса;
• мощный двигатель.

Недостатки модели:

• неудобное расположение выключателя;
• несоответствие линейки реальной высоте подошвы.

Makita BPJ180Z

Модель с аккумулятором, что удобно для работы. Батарея долго держит заряд. Обороты инструмента низкие (6500), но при этом фрезеру «по зубам» любое дерево.

Недостатки модели:

MAFELL LNF 20

Тяжелый и дорогой профессиональный инструмент. Его стоимость в среднем 45000 руб. Приобретать такую модель рекомендуется только в том случае, если инструмент будет использоваться систематически. Этот фрезер способен выполнить пазы любого размера, вплоть до минимального смоляного кармашка.

Преимущества фрезера:

• идеальная подгонка деталей подошвы, что отражается отсутствием перекосов и люфта;
• точность измерительной шкалы;
• удобный револьверный упор;
• максимальная комплектация: набор входит кейс, пылесборник, инструменты для обслуживания, средства для очистки.

Модель практически не имеет недостатков. Единственное, что может удержать от его покупки – высокая цена.

При правильном выборе и умелом использовании ламельный фрезер станет надежным помощником домашнего мастера.

• Ручной фрезер по дереву: как выбрать, виды и характеристики, рейтинг популярных моделей, их плюсы и минусы
• Шлифовальные машинки по дереву: ленточные, вибрационные, эксцентриковые, лепестковые, рейтинг лучших моделей, их плюсы и минусы, как выбрать подходящую
• Как выбрать лучший фуговальный станок по дереву: конструкция, разновидности, критерии подбора, обзор 7 популярных моделей, их плюсы и минусы
• Как выбрать ручной лобзик по дереву: какие бывают, как подобрать полотно, обзор 4 лучших моделей, их плюсы и минусы, а также инструкция по сборке

Фрезеры среднего ценового класса

К этой категории относится инструмент стоимостью от 3500 руб. до 15000 руб. Рассмотрим изделия по убыванию стоимости.

При стоимости порядка 15000 рублей, эта модель несколько выбивается из серии, поскольку относится к профессиональному инструменту. При мощности 700 Вт он развивает 11000 оборотов, причем на любой древесине. Есть кейс для переноски, объемный пылесборник. Литые детали (подошва, направляющая) выполнены добротно, нет необходимости «дорабатывать напильником», как в моделях эконом класса.

Преимущества:

• Хорошая комплектация (кейс, большой пылесборник) оправдывает стоимость.
• Точная регулировка наклона и высоты подошвы.
• Двигатель работает достаточно тихо, без надрыва на «тяжелом» материале.
• Удобный кожух фрезы.

Недостатки:

• Не очень надежная фиксация упора – несколько странно для профессиональной модели.
• Нет сеточной защиты от попадания опилок в корпус двигателя.

Интерскол ФМШ 100/710 – «хочу стать профессионалом»

Каких-то особенностей, которых ждешь при цене почти 10000 рублей, нет. Просто добротный электроинструмент. Однако, начав работать, понимаешь, что придраться не к чему. Регулировка без люфта, точная фиксация высоты подошвы, удобная смена фрезы. К сожалению, поставляется в картонной коробке, нет даже сумки для переноски. Отличный выбор для новичка.

Преимущества:

• Просто добротный любительский фрезер, без серьезных недостатков. При определенных навыках – можно применять и в небольшой мастерской.
• Удобное расположение пылесборника.
• Корпус двигателя защищен от мусора.
• Гибкий длинный шнур питания.
• Не смотря на обороты всего 9000, при работе незаметна разница между твердым и мягким деревом.
• Качественная литая рукоятка.

Недостатки:

• Шкала высоты подошвы не соответствует реальным замерам. Это надо учитывать в работе.
• При длительном использовании, от вибрации устает кисть руки.
• Шумноват для такой цены.

FELISATTI RF100/710 – выглядит, как Makita, на этом сходство заканчивается

Не самый удачный экземпляр, хотя производитель позиционирует его как полупрофессиональный. Красивый дизайн, удобная верхняя рукоятка, при этом вторая рука полностью перекрывает вентиляционные отверстия. Для цены почти 8000 рублей явно не хватает изюминки: нет даже пылесборника, не говоря уже о кейсе для переноски.

Преимущества:

• Корпус выполнен из прочной и качественной пластмассы.
• Мотор 710 Вт, фреза быстро раскручивается до 9000 оборотов.
• Удобная смена насадки, кожух открывается одним движением.

Недостатки:

• Сильно шумит редуктор: это может говорить о некачественной подгонке шестерен.
• Слабая фиксация упора подошвы: трудно добиться параллельности с плоскостью фрезы.

Диолд ШРЭ-0,9 – типично домашний фрезер

При стоимости эконом класса, вы получаете комплектацию, как у профессионала: кейс, пылесборник, и даже фреза. Правда выглядит инструмент, как доработанная болгарка. Несколько неуклюжий механизм установки угла направляющей подошвы, качество литься оставляет желать лучшего. Тем не менее, для не слишком ответственных работ вполне подойдет.

Преимущества:

• Экстремально низкая цена: порядка 3500 рублей.
• Богатая комплектация, «бесплатная» фреза в комплекте вполне работоспособна.
• Мощный двигатель развивает хороший крутящий момент.

Недостатки:

• Грубая сборка, требуется обработка литой подошвы.
• Слишком тяжелый для ручного инструмента: более 3 кг.
• Подклинивает в направляющих салазках, требуется постоянно обновлять смазку.

HILDA 760 – качественный «китайский» китаец

Это даже не реплика известного бренда, воспроизведенная в Поднебесной. Данная модель – типичный китайский ширпотреб, при этом очень добротно выполненный. Разумеется, конструкция отдельных узлов подсмотрена на заводах серьезных производителей, поэтому с эргономикой полный порядок. Если этикетка на упаковке для вас не имеет значения – можно смело покупать.

Преимущества:

• Действительно качественный фрезер, особенно с учетом цены 4700 рублей.
• Малошумный редуктор, шестерни не хрустят, вал не вибрирует.
• Мощный двигатель, быстрая раскрутка до рабочих оборотов.
• фрезер удобно сидит в руках, диаметр корпуса подобран идеально под охват пальцами.

Недостатки:

• Непривычный курковый выключатель под указательным пальцем, требуется привыкать.
• Вертикальная линейка не соответствует реальной высоте подошвы.

Достоинства

Главным достоинством ламельных фрезеров является вырезание пазов под ламели. А такие соединения обладают рядом преимуществ:

1. ламельный фрезер можно использовать в горизонтальном и вертикальном положении.
2. Соединения элементов под любым заданным углом. Такие соединения очень необходимы при конструировании мебельных изделий. Этот вид соединения сохраняет эстетический вид мебели.
3. Выполнение технологических операций с высокой скоростью. Очень актуально при серийном мебельном производстве. При совместном пользовании шпоночного фрезера и специального режущего инструмента можно увеличить производительность технологического процесса значительным образом.
4. Экономичность при выполнении некоторых работ. Выбранные из пазов материалы могут использоваться для утепления или украшения фасадов.
5. Сравнительная безопасность.

Как изготовить фрезерный стол для ручного фрезера своими руками

Любой мастер может самостоятельно изготовить стол для ручного фрезера, видео материалов и готовых чертежей в сети достаточно для того, чтобы с этой задачей справился даже новичок.

Для работы потребуется:

• деревянные бруски с квадратным сечением (4 шт.);
• фанера и ДСП;
• крепежные элементы (петли, болты, гайки и т.п.);
• домкрат;
• профиль металлический;
• стальная пластина толщиной 6 мм;
• направляющие из алюминия;
• подвижная каретка-упор, которая будет служить направляющей;
• фрезер.

Фрезерный стол для ручного фрезера можно приобрести в комплекте с инструментом или изготовить своими руками

Инструкция по изготовлению стола для ручного фрезера своими руками

Для стола обязательно потребуется чертеж с обозначением положения деталей и их размеров. Из брусков и обрезков ДСП соответствующего размера скручиваются опоры, которые будут служить ножками для стола. Чтобы увеличить жесткость конструкции нужно горизонтально установить соединительные панели из фанеры. Справа в боковой части стола следует вырезать отверстие, куда будет выводиться кнопка пуска на фрезере.

Для изготовления столешницы нужно взять ДСП. Эта деталь должна быть подъемной, поэтому нужно установить петли. Также потребуется изготовить дополнительную опорную основу. Основу стола для ручного фрезера лучше выполнить из фанерного листа, толщиной 15 мм. Далее в столешнице нужно вырезать канавку, предназначенную для направляющих подвижного упора. Сюда следует установить металлический профиль. Чтобы заготовку во время работы было удобно перемещать вдоль стола, желательно использовать передвижную каретку-упор. Вместо нее подойдет направляющая от пилы.

Для изготовления продольного упора нужно взять ДСП. Чтобы обеспечить подвижность этого элемента следует вырезать перпендикулярные пазы в верхней части упора, после чего его следует прикрепить к столешнице с помощью фиксаторов. Посредине вырезается небольшой паз. Он будет использоваться для утилизации стружки и других частиц, которые образуются в процессе фрезеровки.

Схема конструкции типового фрезерного стола для ручного фрезера

Затем нужно собрать короб из тонкой фанеры с отверстием, предназначенным для подключения пылесоса через шланг. Этот аппарат будет уделять стружку и пыль. Короб закрепляется позади перпендикулярного упора. После этого металлическая пластина толщиной 6 мм прикручивается к столешнице так, чтобы их уровни совпали. Здесь будет устанавливаться фрезер.

Инструмент крепится к нижней части пластины за алюминиевую подошву. Для фиксации можно использовать болты, для которых предварительно нужно выполнить отверстия. Такой способ закрепления удобен для замены насадок и позволяет экономить глубину фрезерования. Используя автомобильный домкрат, нужно сконструировать лифт для фрезера. С его помощью можно контролировать высоту. С фрезера нужно снять ручки и на их место прикрутить направляющие из алюминия, которые впоследствии нужно соединить с домкратом.

Как выбрать фрезер

На покупке электроинструмента не экономят. Бесперебойная работа зависит от механики. Определить ее качество можно визуально. Зазоры и расшатанная направляющая снижают точность. При обнаружении клина лучше отказаться от покупки. При выборе фрезера учитывайте характер работ. Устройства высокой мощности подходят для регулярного фрезерования на стойках. Для дома можно купить станок меньшей мощности, он стоит недорого. Скорости должны переключаться туго, чтобы исключить возможность смещения. Хорошим вариантом считается инструмент с выступающим цанговым зажимом. Определитесь с диаметром фрез и сопоставьте их с проемом в подошве, копировальным кольцом и циркулем. Уделите время эргономике. Прибор должен иметь удобную ручку и комфортно лежать в руке. Длина сетевого кабеля определяет комфортность работы.

Виды фрезеров

С помощью станка проводят столярные работы, изготавливают мебель и декоративные элементы из дерева. Фрезер бывает:

• Погружным;
• Кромочным;
• Ротационным;
• Ламельным;
• Присадочным.

Универсальная погружная модель рекомендуется для фрезерных работ по дереву в домашних условиях. Имеет простую конструкцию. Оснастка крепится на вал, на него фиксируется фреза. Головная часть перемещается по направляющим, расположенным на опорной платформе.  Опускаясь, фреза погружается в материал. При горизонтальном передвижении инструмента высверливается паз. Узконаправленный кромочный фрезер снимает фаски и обтачивает кромки. С помощью ротационной модели делают отверстия и рисунки. Ламельный фрезер выбирает пазы под вставные шипы. Присадочным инструментом пользуются на подготовительном этапе на мебельном производстве.

Назначение и возможности фрезера

Ручная фрезерная машина (РФМ) или фрезер является аппаратом, позволяющим производить обработку различный изделий с помощью вращающейся на огромных оборотах фрезы. Последняя представляет собой насадку, имеющую две или несколько режущих кромок. Благодаря большому количеству типов фрез у мастера появляется возможность производить фигурную и чистовую обработку торцов и углов изделия, а также выполнять выборку пазов, различных углублений и отверстий.

Использовать фрезерную машину, можно для следующих операций.

1. Установка дверей. Перед тем, как установить дверь, в нее необходимо врезать замок. До появления фрезеров для установки дверей применялись простые инструменты – молоток и стамеска. С их помощью постепенно выдалбливался паз нужной глубины. Но использование фрезера для этих целей заметно упростило весь процесс врезки и сократило время ее выполнения в несколько раз. К тому же, фрезер удобно применять для посадки дверных навесов.
2. Фигурная обработка торцевой части изделия. Чтобы края изделия из массива, например, деревянной столешницы, имели более привлекательный вид, производится фрезеровка фигурными насадками.
3. Фигурная обработка деталей кухонных фасадов из массива (стоек, поперечин и филенок).
4. Выборка пазов и фрезерование шипов для последующего соединения деревянных деталей между собой. Для пазов и шипов используются разные фрезы.
5. Изготовление стационарного фрезерного мини-станка. Предназначенный для установки в стол агрегат прикручивается вертикально (снизу) или горизонтально, к специально сделанному для этих целей столу. Данный столярный станок позволяет производить обработку мелких, коротких и очень длинных деталей за один проход.
6. Изготовление настольного мини-станка. В данном случае собирается небольшой по своим габаритам столик, похожий на стационарный, после чего, как и в предыдущем варианте, под столом прикручивается ручной фрезер по дереву. Применяется настольный мини станок также для фрезерования мелких деталей, которые не получается зажать струбцинами.
7. Для снятия свесов кромки после обработки торцов деталей из ЛДСП. Обычно для кромки ПВХ и подрезки ее под определенным углом используют специальный кромочный фрезер.
8. Для резьбы по дереву. Различные узоры на деревянных деталях, а также на изделиях из МДФ можно вырезать по ранее нанесенным на них рисункам или по шаблонам.

   Конечно же, резьбу по дереву ручным электроинструментом не сравнить с резьбой по такому же материалу, которую выполняет 3d фрезер (имеется ввиду ЧПУ фрезер). Благодаря компьютерному управлению станком можно добиться, порой, поразительных результатов в объемной резьбе по дереву.

   Лазерный фрезер, вернее гравер, на такую резьбу не способен. С его помощью можно вырезать лишь заготовки под сувениры, делать фурнитуру из тонких материалов, выжигать на деревянной поверхности любые изображения, и то на ограниченную фокусом лазера глубину.

9. Для ЛДСП. В данном случае фрезер применяется не только для обработки торцов детали, например, после выпиливания ее электролобзиком, но и для закругления углов изделия, фрезеровки паза под Т-образную ПВХ кромку, для фрезеровки различных углублений под врезные мебельные ручки.
10. Обработка изделий из искусственного камня (раковины для кухни, столешницы и т.д.).

Рекомендации по выбору

Планируя купить ламельный инструмент, обратите внимание на такие основные характеристики:

Мощность двигателя. В зависимости от того, что вы собираетесь делать ламельным инструментом, зависит какой мощности инструмент стоит выбрать. Для домашней мастерской вполне достаточно малого ламельного станка. Станок средней мощности нужен при строительстве дачи, или к примеру бани либо сауны. Торцовка ступеней, соединение боковых обшивок на лестнице, террасе или балконе, создание декоративных элементов фасада, вырезка пазов и выборка четверти — с этим легко справиться ламельный станок средней мощности.

Возможность регулировки угла работы

В настоящее время на большинстве современных устройств присутствует эта функция, но мы не могли не обратить на нее внимание, так как она влияет на функциональность устройства. Скорость вращения фрезы. Чистота обработки напрямую зависит от скорости вращения фрезы

Чистота обработки напрямую зависит от скорости вращения фрезы

Скорость вращения фрезы. Чистота обработки напрямую зависит от скорости вращения фрезы

Не стоит использовать высокоскоростной фрезер для работы с мягким материалом и древесными плитами. Они легко обрабатываются на небольших скоростях.

Тип зажима для фрезы (цанги). Цанга должна быть сделана из качественного металла. Не покупайте дорогой фрезер только из-за качественной цанги. Достаточной приобрести цангу из каленной стали и заменить, если не устраивает то, что есть в наличии.

Регулировка оборотов. Позволяет выбрать тот режим, который необходим для обработки конкретного материала. Для твердых материалов (камня, латуни, алюминия) требуется быстрое вращение, а вот для более мягких оно не нужно.

Блокировка. Автоматическая защита. Если в доме есть дети, то блокировка и автоматическая защита просто необходимы. Фактически эта функция обеспечивает безопасность ваших близких.

Плавный пуск. Позволяет без резких рывков начать процесс вырезки пазов.

Рабочий ход фрезера

Если нужно выполнить детали с глубокими продольными пазами, или проточку под выравнивание доски для пола, стоит обратить внимание на рабочий ход ламельной фрезы

Подключение мешочка для мусора. Может быть подключен пылесос или мешочек для мусора и пыли через соединительные элементы. Это обеспечивает комфорт на рабочем месте и безопасность для здоровья мастера.

Рейтинг выбора фрезеров по популярности

Makita 3709

Мне нравитсяНе нравится

Модель фрезера отличается повышенной работоспособностью и лёгким весом, что облегчает управление инструментом.

вес	1,5 кг
мощность	530 Вт
рабочий ход фрезы	40 мм
обороты холостого хода	30000 об/мин;
комплектация	цанга 6 мм, 2 ключа, параллельный упор, твердосплавная фреза, контурная направляющая, направляющая для шаблона.
Цена	5780 руб.

Плюсы и минусы

эргономичность большая скорость для чистого реза двойная изоляция хороший обзор линии фрезерования прорезиненная накладка на корпусе в зоне захвата простое управление обширная комплектация

отсутствует регулировка оборотов нет плавного пуска не установлена подсветка нет поддержки постоянных оборотов под нагрузкой

BOSCH POF 1200 AE

Мне нравится2Не нравится

Инструмент вертикального типа отличается высокой производительностью и возможностью обработки твёрдых пород дерева.

вес	5,4 кг
мощность	1200 Вт
параметры цангового патрона	6 мм; 8 мм
макс. глубина фрезерования	55 мм
особенности	возможность подключения к пылесосу, защита от перегрева, неконтролируемого старта
обороты холостого хода	до 28000 об/мин
комплектация	рожковый ключ, центрирующий стержень, 3 цанговых патрона, параллельный упор, пазовая фреза, всасывающий переходник, копировальная втулка, рукоятка с мягкой накладкой.
Цена	7459 руб.

Плюсы и минусы

регулировка скорости вращения от 11000 до 28000 об/мин эргономичный корпус на рукоятке имеется накладка безопасность долговечность хорошая комплектация

тяжёлый вес нет плавного пуска не установлена подсветка отсутствует поддержка постоянных оборотов под нагрузкой

Интерскол ФМ-40/1000Э ДМ

Мне нравитсяНе нравится

Универсальная модель фрезера, способная работать с деревянными и пластмассовыми заготовками. Инструмент легко осуществляет проход по вертикальным, наклонным и горизонтальным поверхностям (включая фасонные).

вес	2,3 кг
мощность	1100 Вт
параметры цангового патрона	6 мм; 8 мм
напряжение	220В
обороты холостого хода	до 22500 об/мин
комплектация	две цанги (6,8 мм), адаптер для пылеотвода, 2 рукоятки, копир роликовый, ключ гаечный, винт для фиксации адаптера, 2 параллельных направляющих, направляющая линейка, копир плоский, шестигранный торцевой ключ
Цена	4690 руб.

Плюсы и минусы

возможность подсоединения к пылесосу доступная цена лёгкий вес универсальное применение

не продуманная эргономика неудобная кнопка пуска нет регулировки частоты

ELITECH Ф 1355Э

Мне нравится1Не нравится

Назначение инструмента – оформления кромок, профилирования заготовок, создания пазов, бороздок, зенкования, шпунтования.

вес	3,7 кг
мощность	1300 Вт
параметры цангового патрона	6 мм; 8 мм
макс. глубина фрезерования	55 мм
обороты холостого хода	11000 – 28000 об/мин
особенности	возможность подключения к пылесосу, неконтролируемого старта, подсветка, блокировка шпинделя
комплектация	ключ, параллельная направляющая, 2 цанги (6 и 8 мм)
Цена	5880 руб.

Плюсы и минусы

эргономичность низкий уровень шума безопасность высокая производительность простое управление

нет плавного пуска отсутствует стабильность оборотов под нагрузкой не установлена защита от перегрева

BLACK+DECKER KW1200E

Мне нравится1Не нравится

Многофункциональная модель фрезера, предназначенная для обработки изделий из дерева. Особенности инструмента заключаются в возможности подключения к пылесосу, наличии защитного экрана из пластика, который предотвращает попадание мелких частиц в глаза.

вес	3,37 кг
мощность	1200 Вт
параметры цангового патрона	параметры цангового патрона – 6 мм; 6,35 мм; 8 мм
макс. глубина фрезерования	55 мм
обороты холостого хода	8000 – 28000 об/мин
комплектация	шаблон, 3 цанги, параллельная направляющая, копировальное приспособление, деталь для отделки вертикальных проекций.
Цена	5289 руб.

Плюсы и минусы

охлаждение двигателя комфортное управление безопасность двойная изоляция длинный кабель (3 м) блокировка шпинделя наличие револьверного ограничителя

нет плавного старта отсутствует стабильность оборотов под нагрузкой в комплект не входит адаптер для пылеотсоса

Итоговая таблица рейтинга

Фрезер BOSCH POF 1200 AE 2

Фрезер ELITECH Ф 1355Э 1

Фрезер BLACK+DECKER KW1200E 1

Фрезер Makita 3709

Фрезер Интерскол ФМ-40/1000Э ДМ

Виды ручных фрезеров

Как уже было сказано, есть универсальные модели ручного фрезера, а есть специализированные. Кроме того, данный электроинструмент делится на профессиональный и бытовой. Каждый ручной фрезер по металлу отличается от своих собратьев мощностью, назначением, функционалом и другими техническими показателями, свойственными конкретной категории. Чем больше насадок и направляющих приспособлений идет в комплект к машине, тем шире ее функционал. Обилие всевозможных фрез также существенно увеличивает ее возможности.

Погружной фрезер

Эта разновидность пользуется наибольшей популярностью у плотников. Вертикальный фрезер применяется для любых видов механической обработки резанием. Двигатель такого агрегата перемещается вверх и вниз по двум направляющим, что предоставляет возможность выполнять отверстия и пазы нужной глубины. Деревообрабатывающий электроинструмент небольшой мощности подходит для использования в домашней мастерской. В нем применяются фрезы фиксированной длины и диаметра, не превышающего 32 мм.

Кромочный фрезер

Этот аппарат используется только для обработки граней деталей. Окантовочный фрезер имеет небольшой вес и мощность, поэтому его можно применять в домашних условиях. С увеличением этих параметров растет и количество выполняемых задач, но для этого необходима соответствующая комплектация и опыт. Некоторые модели крепятся к столу посредством винта-барашка. Такие машины обладают высокой скоростью вращения вала, что многократно повышает производительность агрегата. Наличие нескольких вариантов направляющих приспособлений позволяет обрабатывать большие окружности.

Ротационный фрезер

С помощью такого агрегата можно не только сверлить отверстия, но и выполнять на древесине различные рисунки. Машинка для фрезерования такого типа может работать даже с самыми хрупкими и деликатными изделиями. По принципу своей работы агрегат похож на погружной инструмент. При этом его фреза вращается со скоростью 30 тыс. оборотов в минуту, позволяя обрабатывать даже материалы с повышенной твердостью, например, керамическую плитку. Ручной фрезер такого типа удобен в использовании, имеет небольшой вес и габариты.

Если необходимо выполнить сложный по конфигурации рисунок, то лучше выбирать модели с возможностью изменения направления резки, так как обычные агрегаты, способные обрабатывать детали лишь по кругу, с этой задачей не справятся. Комплектация таких инструментов тоже различна и выбирается в зависимости от уровня сложности предстоящих работ. Приветствуется возможность регулировки скорости вращения, чтобы можно было обрабатывать материалы различной плотности: древесину, ДСП, гипсокартон, пластик и другие.

Ламельный фрезер

Этот тип предназначен для вырезания узких продолговатых пазов. В дальнейшем в эти отверстия будут устанавливаться шпонки или ламели, обеспечивая сцепление отдельных деревянных деталей друг с другом. Фрезер такого типа очень похож на болгарку, правда его режущая часть перемещается параллельно подошве, а сам корпус передвигается в горизонтальной плоскости. Лучший фрезер – это тот, который делает не только узкие пазы, но и выполняет профилирование кромки, вырезает нестандартной формы шипы, узоры, выполняет шлифовку поверхности.

Этим инструментом можно обрабатывать не только древесину, но и пластик, ДВП, гипс, оргстекло, камень и мягкие металлы. Плюс работы с таким аппаратом в том, что он оставляет после себя не стружку, а бруски и рейки, которые можно использовать в декоре и других целях. Такой агрегат может работать как в горизонтальном, так и вертикальном положении и делать отверстия под любым углом.

Присадочный фрезер

Этот фрезер станок является разновидностью предыдущей модели. Он тоже выполняет отверстия под ламели и шпонки, отличие состоит только в режущем инструменте. Кроме того, он за один заход делает сразу два отверстия под посадку шпонок, точно фиксируя расстояние между ними. Особенность его конструкции заключается в параллельном расположении фрез. С двух сторон от базы установлены подпружиненные упоры. Их фиксируют на нужное расстояние от торца детали, что предоставляет возможность сверлить отверстия на одинаковом расстоянии друг от друга без выполнения разметки.

Получаемое в результате соединение отличается надежностью и прочностью. Нередко мастер забивает в круглые отверстия квадратные шпонки для еще большей крепости и устойчивости. Фрезы для такого инструмента имеют строго нормированный диаметр, соответствующий толщине шпонок. В основном применяются концевые цилиндрические фрезы, а если необходимо просверлить отверстие меньшего диаметра, то используют фрезу-сверло.

Как сделать что-то самому, своими руками – сайт домашнего мастера

Ламельный фрезер можно по праву назвать незаслуженно обойденным вниманием многими мастерами инструмент. Многие считают что он, предназначен только для выборки пазов в деревянных заготовках. Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел

Это не так – этот инструмент куда более универсальный, и для любителей мастерить своими руками, он пригодиться еще во множестве повседневных дел.

В своё время, при строительстве своими руками бани на дачном участке, я решил в черепных брусках сечением 50×50 мм выбрать четверть для укладки досок сечением 25×100 мм чёрного пола. Это нужно было, чтобы осталось место для утеплителя (2×50=100 мм) после монтажа чёрного пола (фото 2) между лагами высотой 150 мм.

Конечно, даже при отсутствии в мастерской стационарного оборудования способов выбрать четверть существует множество: ручной дисковой пилой, электрорубанком, фрезерной машинкой и, наконец, ламельным фрезером.

Последний, в отличие от других инструментов, очень легко настраивать. Кроме того, отрезанная четвертинка сечением примерно 22×22 мм в хозяйстве тоже пригодится, а от рубанка или ручной фрезерной машинки останутся только стружки.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Поэтому я и предпочёл ламельный фрезер. Работать с ним безопаснее, чем с дисковой пилой, и рез получается чистым. Правда, мне пришлось заменить штатный пильный диск 100 мм на диск 110 мм, тоже рекомендованный производителем инструмента. Тогда как раз достигается нужная глубина пропила — 25 мм. А брусков таких требовалось ни много ни мало — почти 100 пог. м.

Для той же бани в парилку необходимы были половые доски. Поскольку предполагалось использовать это помещение и в качестве помывочной (так в наших местах принято), покупать дорогие шпунтованные доски и обрезать потом у них кромки для настилки с небольшими зазорами — неразумно.

Целесообразнее обработать обрезную «пятидесятку». С учётом дефектов последней из неё практически всегда можно получить строганую «сороковку».

На том и порешил. Для начала тщательно обработал одну пласть доски электрорубанком. Главное здесь — убрать продольную покоробленность и крыловатость (пропеллер). Затем прострогал одну из кромок перпендикулярно обработанной пласти. От этой кромки разметил позицию противоположной (они должны быть параллельны) и прострогал её (фото 3).

Все эти выполненные операции для человека, имеющего хотя бы небольшой опыт работы электроинструментом, не представляют значительных затруднений, но вот прострогать оставшуюся пласть строго параллельно уже готовой — совсем непросто, даже при аккуратной разметке на обеих кромках.

В данном случае некоторый разброс по ширине досок — некритичен. Куда важнее, чтобы они были одинаковой толщины. Вот тут-то и выручит ламельный фрезер.

Выставив параллельный упор инструмента по имеющейся шкале на нужную толщину половых досок (расстояние в 40 мм от рабочей поверхности упора до ближней режущей кромки диска можно дополнительно проверить линейкой), приступил к фрезерованию досок по периметру, отслеживая упором обработанную пласть (фото 4).

В результате по периметру доски остаётся чёткий ровный поясок (фото 5), вровень с которым нужно электрорубанком вывести и центральную часть пласти. А уж эта задача — для первоклассника. Так можно и без рейсмуса обойтись. На обработку в одиночку 17-ти досок (длиной по 3,5 м) по этой технологии ушло около шести часов.

Теперь ламельный фрезер всегда держу под рукой.

Но и на этом его функции не заканчиваются. Ламельным фрезером можно сделать ровные и точные зазоры, выбирать аккуратные пазы для плотной подгонки досок друг к другу, и даже делать нехитрые и необычные узоры на деревянных заготовках, да и много чего еще.

1. (вверху) Стоит освободить инструмент, и вращающийся диск прячется в корпус.
2. Теперь поверх чёрного пола могут быть уложены два слоя утеплителя.
3. Сначала нужно очень тщательно подготовить одну пласть доски и обработать её кромки.
4. Выставив упор инструмента, фрезеруют доску по периметру. За базу принимают обработанную пласть.
5. Теперь нужно снять выступ на пласти доски до уровня профрезерованного пояска.

Монтаж фрезера в стол

Для установки фрезерного станка в рабочий стол требуется чертёж. Он делается в два этапа: вначале схема, после – подробный рисунок с точными размерами. Фрезер будет монтироваться под столешницу. Поэтому первое требование к ней, помимо ровной поверхности – высокая прочность.

Необходимо правильно установить в стол монтажную пластину. Предпочтительный материал – металлический лист или текстолит, запасные варианты – фанера, ДСП. Для изготовления пластины подойдёт алюминиевый лист толщиной до 50 мм.

Пластина делается из металла

После установки пластины монтируется узел крепления. Все составные части стоит придавить винтами, но без излишней жёсткости. Столешница затем ставится горизонтально. Только после того, как монтаж фрезера в стол считается законченным, закручиваются все винты.

Итоги тестирования

Если вы можете позволить себе покупку только одного фрезера, пусть это будет комплект со сменными базами. Мощный Bosch MRC23EVS (GMF 1600) доказал свое превосходство почти во всех шести категориях, и ему ставим заслуженно высокую оценку, присвоив звание лучшего инструмента. Он комплектуется большим набором принадлежностей, большая часть которых не будет лежать без дела.

Если вы считаете эту модель слишком дорогой, присмотритесь к Ridgid R29302, лучший выбором для экономного столяра-любителя. Несмотря на не слишком мощный электродвигатель, этот фрезер уверенно справляется даже с повышенной нагрузкой в течение длительного времени.
