Координатно-расточной станок

Обработка заготовок

А также часто применяется приспособление, позволяющее заниматься выполнением эффективного и быстрого растачивания пресс-форм (их матриц). Заготовка ставится на столе и фиксируется с двух сторон болтами прижимами. Полость матрицы обрабатывается посредством квадратной регулирующей головки. Ее дополняют кольцо-регулятор со шкалой, снизу — паз. По нему передвигается ползун с резцом на держателе. Микровинты позволяют настроить головку. Стоит отметить, что головки используются не во всех механизмах подобного типа.

Расточное оборудование имеет ряд важных достоинств:

• Простота и универсальность технологической оснастки.
• Повышенная производительность.
• Уменьшенная длительность производственного цикла.
• Быстрая подготовка оборудования к переориентированию на выпуск новых деталей.

Источник

Область применения

Координатно-расточные станки для дерева и металла не существенно отличаются друг от друга, разница заключается лишь в том, какая нагрузка может выдерживаться и какие режущие инструменты устанавливаются в шпинделе. Конечно, на моделях, предназначенных для дерева, не следует проводить обработку заготовок из металла.

Координатно-токарно-расточной станок создавался для получения межцентровых отверстий, расположенных относительно друг друга на определенном расстоянии. Работа устройства проводится без установки специальных измерительных приспособлений, которые предназначены для направления инструмента.

Следует учитывать, что принцип работы координатно-расточного станка предусматривает выполнение следующих операций:

1. Получение глухих и сквозных отверстий.
2. Выполнение финишного прохода по поверхности фрезой.
3. Расточки и развертки.
4. Разметочные работы и обработка торцевых поверхностей.
5. Контроль заданных размеров.

Расточка и другие операции на координатно-расточном станке могут проводиться в рамках выпуска средних и больших партий деталей.

Составные части станка и пример обрабатываемых отверстий

Устанавливаемые инструменты координатно-расточного станка позволяют проводить и разметку деталей, в основном межцентровых расстояний. Особенности конструкции позволяют создавать отверстия, которые расположены под углом или во взаимно перпендикулярных плоскостях. Шпиндель координатно-расточного станка позволяет выполнять создание отверстий, которые находятся с торцевых сторон.

Рассматривая виды и модели координатно-расточных станков следует отметить, что оборудование может оснащаться оптическим отсчетным устройством, а также системой ЧПУ контроля позиции заготовки и режущего инструмента. При этом производители координатно-расточных станков указывают на то, что подобное оборудование является сочетанием измерительной и металлообрабатывающей машины. Именно поэтому в некоторых случаях базирование заготовки проводится на рассматриваемом станке, а вот обработка выполняется другим оборудованием.

Если основные узлы координатно-расточных станков находятся в хорошем техническом состоянии, то точность обработки составляет 0, 004 миллиметра. На металлообрабатывающем оборудовании обычной токарной группы нельзя получить детали со столь точными размерами. Рассматривая ГОСТ и нормы точности координатно-расточных станков следует также отметить, что некоторые снабжаются устройством цифровой индикации, которое позволяет контролировать размеры с точностью вплоть до тысячных миллиметра.

Алмазно-расточные станки

Алмазно-расточные станки (рис. 4) предназначены для финальной (тонкой) обработки деталей.

Рисунок 4. Алмазно-расточной станок.

Алмазно-расточной станок состоит из следующих основных узлов.

1. Станина. Является основанием станка, на котором закрепляется стол и вертикальная тумба. Станина выполняется массивной и имеет отверстия для закрепления станка в фундаменте.
2. Электрический щит. Служит для вмещения электрических компонентов станка.
3. Вертикальная тумба. Крепится к станине и выполняет несущую функцию для установки рабочего оборудования.
4. Стол. На столе закрепляются заготовки. Стол имеет рукоятки управления продольной и поперечной подачей.
5. Блок установки приводного электродвигателя и механизма вертикальной подачи. Здесь установлен электродвигатель, коробка скоростей и цилиндр вертикальной подачи.
6. Направляющие вертикальной подачи. Служат опорой при вертикальном перемещении шпиндельной головки.
7. Шпиндельная головка. Предназначена для закрепления в ней алмазного резца.
8. Алмазный резец.

Помимо хорошей точности обработки, алмазный резец обеспечивает высокий класс чистоты поверхности. Эти станки применяются там, где нужна высокая чистота и точность обработки, например, в автомобильных и авиационных двигателях, деталях станков, контрольно-измерительном оборудовании.

Источник

Модели с ЧПУ

Следует учитывать тот момент, что координатно-расточной современный станок с ЧПУ получил весьма большое распространение в последнее время. Это связано с тем, что по ГОСТу размеры многих деталей должны быть весьма точными

Поэтому если по ГОСТ точность должна быть очень высокой, а производство проводится в течение короткого промежутка времени, следует уделить внимание координатно-расточным станкам с ЧПУ

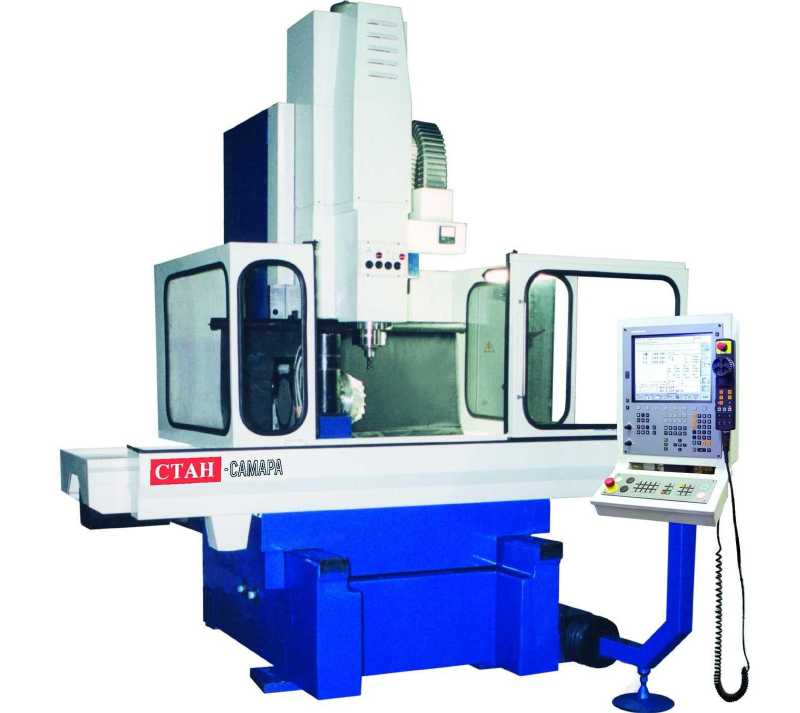

Координатно-расточной станок с ЧПУ

Почему данный тип оборудования сегодня настолько востребован?

Координатно-расточные станки с ЧПУ оснащаются компьютерами, через которые проводится установка координат и режимов обработки. За счет того, что ГОСТ соблюдается не вручную оператором, а точность контролируется компьютером существенно снижается вероятность появления погрешности. Поэтому ГОСТ сегодня соблюсти можно только при установке моделей, которые снабжаются блоком ЧПУ.

Модели с ЧПУ могут применяться как для черновой, так и для чистовой обработки. Однако стоит учитывать, что оператором могут стать только подготовленные люди, несмотря на отсутствие необходимости в ручном управлении. Токари и другие специалисты должны проходить переподготовку для того чтобы правильно управлять оборудованием.

Достоинствами моделей с блоком числового программного управления можно назвать:

1. Высокую точность работы.
2. Высокий показатель производительности.
3. Возможность установки на автоматизированных линиях.
4. Защищенность зоны резания от окружающей среды.
5. Возможность получения сложных заготовок, которые имеют различные плоскости и отверстия: глухие, пересекающиеся, наклонные и так далее.
6. Компактные размеры при высокой производительности.

Однако есть и несколько существенных недостатков:

1. Достаточно высокая стоимость. Применение современных технологий определяет существенное удорожание оборудования. Поэтому рентабельность установки станков с ЧПУ должна быть тщательно просчитана.
2. Сложность в обслуживании. Стоит помнить о том, что координатно-расточной станок с ЧПУ может обслуживать и ремонтировать исключительно специалист, имеющий соответствующие навыки. В случае повреждения или выхода из строя одного из узлов придется обращаться к продавцу или компаниям, которые предоставляют услуги по ремонту. Решить проблему самостоятельно будет практически не возможно.
3. В некоторых случаях для наладки производства при установке станков с ЧПУ нужно нанимать специалиста. Это связано со сложностями, которые возникают при составлении программы по обработке и наладке оборудования.
4. Показатель трудозатрат снижается до 80%, а производительности увеличивается примерно на 50%. Эта информация определяет то, что один станок с ЧПУ может заменить три обычных.

Современные нормы изготовления различных деталей обязывают заводы и иные организации, занимающиеся производством устанавливать станки с ЧПУ. Это связано с тем, что только они могут обеспечить высокую точность размером и показателя шероховатости поверхности.

Лучшими производителями считают МЗКРС и «Стан-Самара». Они выпускают модели, которые устанавливаются практически на всех заводах и производственных линиях. Наиболее распространенными моделями назовем 2В440А, 2Д450, 2А450

При выборе наиболее подходящей модели уделяют внимание на следующие моменты:

1. Максимальные размеры заготовки.
2. Масса конструкции.
3. Максимальный и минимальный диаметр отверстия.
4. Скорость, с какой может вращаться режущийся инструмент.
5. Максимальный вес заготовки.
6. Мощность главного привода и всех дополнительных электродвигателей.

https://youtube.com/watch?v=BD7nBt361qw

Чаще всего это металлообрабатывающее оборудование устанавливается в машиностроительных цехах. Сегодня распространение получили и модели, выпускаемые под брендом Newall (Англия). Еще относительно небольшое распространение получили модели, выпускаемые под брендами WHN и WKV.

Источник

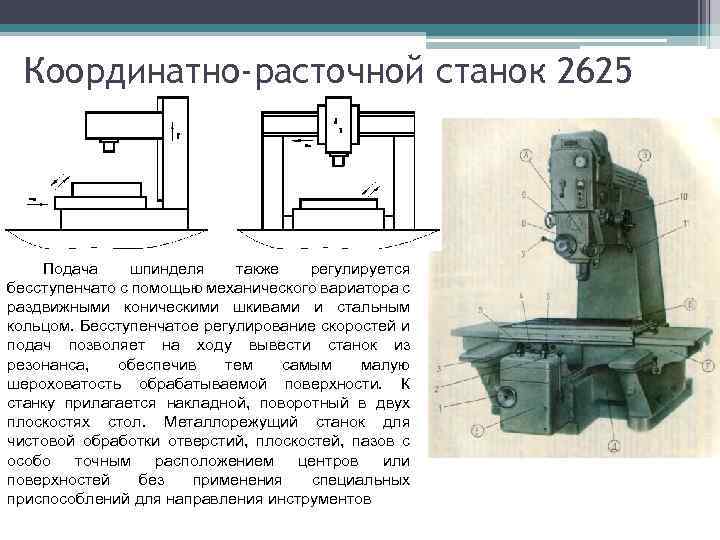

Конструкция координатных станков

Одностоечное оборудование этого типа включает в себя следующие основные элементы:

• крестовой стол, предназначенный для передвижения заготовки в двух направлениях (взаимно перпендикулярных);
• станина;
• расточная головка.

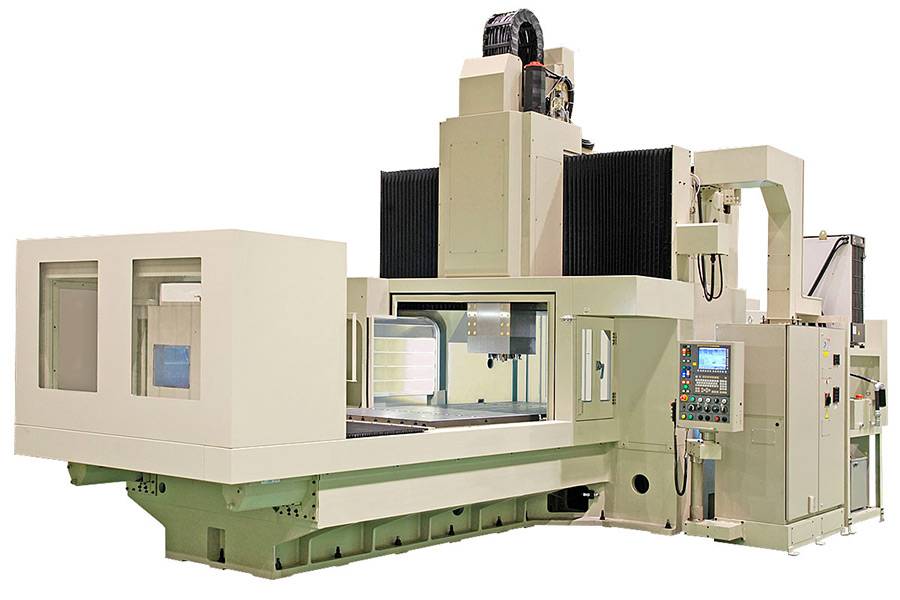

В конструкцию двухстоечного станка входят:

Режущий инструмент в таких станках может передвигаться в полярных и прямоугольных координатах. Основой оборудования этого типа является станина. Этот элемент состоит из двух плоских и одной Т-образной направляющих. По ним в процессе работы передвигаются салазки. Также на станине закреплены пульт управления и устройство набора координат.

На стойках размещаются такие элементы, как блок направляющих, коробка скоростей, кожух клиноременной передачи.

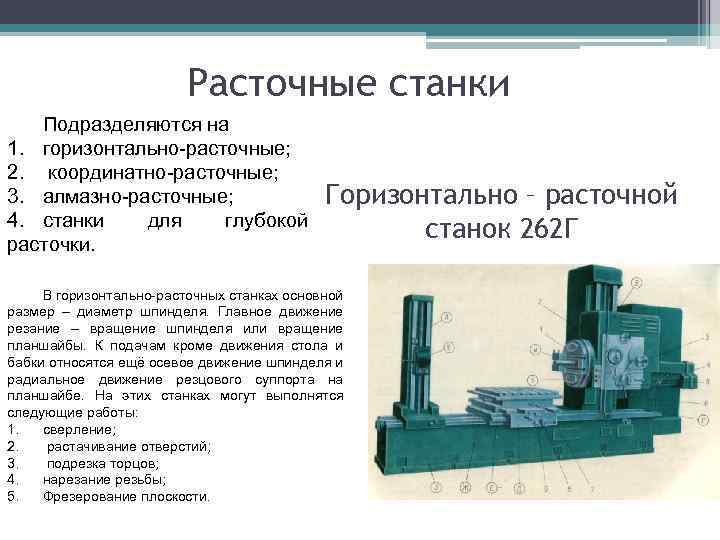

Виды агрегатов

На сегодняшний день существуют следующие виды данных станков:

1. Токарно-расточные.
2. Алмазно-расточные.
3. Координатно-расточные.
4. Горизонтально-расточные.

Координатно-расточные агрегаты признаны самыми универсальными и многофункциональными, что позволяет использовать их почти для всех известных операций, связанных с обработкой отверстий. На таких агрегатах могут выполняться разметочные процедуры, требующие высокой точности, ведь они оснащены электронными, механическими, индуктивными и оптическими устройствами подсчета, которые становятся гарантией безупречности измерений передвижений подвижных узлов.

Второе существенное достоинство — универсальный поворотный рабочий стол, благодаря ему можно работать с наклонными отверстиями.

Вращение шпинделя — основное (рабочее) движение, а вертикальное перемещение — движение подачи. В состав входит одна либо две стойки.

2Е450АМФ4 — Станок прецизионный координатно-расточной одностоечный с ЧПУ

Технические характеристики:

Станки модели 2е450амф4 предназначены для обработки отверстий с точным расположением осей, для получистового и чистового контурного фрезерования, а также для разметки и проверки линейных размеров деталей с одновременным управлением по трем координатам X, Y, Z.

Размер рабочей поверхности стола по ГОСТ 6464—78 (длина x ширина), мм 1120X630 Число Т-образных пазов по ГОСТ 6569—75 7 Расстояние между пазами, мм 80 Ширина паза по ГОСТ 1574—75, мм 14

поперечный 630 продольный 1000

Наименьший ход гильзы шпинделя, мм 260 Ход шпиндельной коробки, мм 290

Расстояние от торца вертикального шпинделя до рабочей поверхности стола, мм:

наименьшее 200 наибольшее 750

Вылет шпинделя, мм 710 Внутренний конус шпинделя по ГОСТ 15945-70 № 45 7:24 Частота вращение шпинделя (бесступенчатое регулирование с дискретностью 1 об/мин), об/мин 10. 2000 Рабочая подача шпинделя (бесступенчатое регулирование с дискретностью 1 мм/мин), стола, салазок, мм/мин 1 . 6000 Ускоренный ход шпинделя, стола, салазок, мм/мин 6000 Допускаемая масса обрабатываемого изделия, кг 600 Наибольший диаметр сверления по стали в сплошном материале, мм 30 Диаметр резьбы, нарезаемой метчиками M6-M16 Наибольший диаметр резьб, нарезаемых фрезами, мм До 600 Количество инструментов, заменяемых автоматически, шт 80 Корректированный уровень звуковой мощности LpA, дБА, не более 98 Габарит станка, мм 3600X3000X3500

Площадь, занимаемая станком мм2

с электрошкафом и системой ЧПУ 22,5 (5X4,5) без выносного оборудования 10,8 (3,6X3)

без электрошкафов и принадлежностей 8250 с электрошкафами и принадлежностями 10 000

род тока Переменный трехфазный частота, Гц 50 напряжение, В 380 Количество электродвигателей на станке 9 (по особому заказу — 10)

Мощность электродвигателей, кВт

главного движения 7,3 подач 1,1 суммарная 10 8 (по особому заказу — 10,92)

Производительность насоса охлаждения, л/мин 22 (по особому заказу) Мощность потребляемая системой ЧПУ, кВт 1,0 Система числового программного управления Тип 2C42-61 Дискретность отсчета координат по осям X, Y, Z, мм 0,00-1 Вид управления Контурно-позиционное Число управляемых осей координат (всего/одновременно) 6/3 Способ задания размеров Абсолютный или в приращениях Код программы по ГОСТ 15029—69 Программоноситель Восьмидорожечная перфолента Цифровая индикация всех программируемых величин Имеется Смещение нуля отсчета по осям X, Y, Z По всей длине перемещений Тип датчиков обратной связи X, У, 2 Индуктосин Разработчик и изготовитель — Московский завод координатно-расточных станков.

Источник

Главные характеристики

Основанный еще при СССР завод производил несколько моделей К.Р станков для промышленности. Среди них имеются такие, как:

1. Координатно-расточный станок 2431 – его основное назначение сводится к совершению чистовых операций, используя элементы деталей, что не превышают 250 кг. и которые могут делать точнейшее обрабатывание отверстий и их поверхностей. Такой агрегат предназначен для часовой, радиотехнической, а также приборостроительной промышленности.

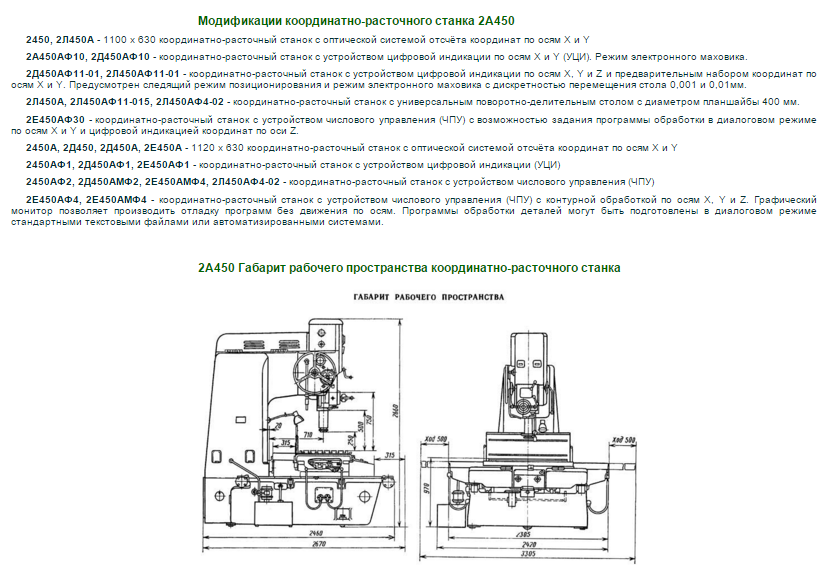

2. Координатно-расточной станок 2а450 – данный агрегат дозволяет совершать обрабатывания отверстий, где указанные размеры между ними расположены в прямоугольной системе координат. На нем же делается проверка межцентровых дистанций и линейных величин. Координатно-расточный станок 2а450 имеет свои преимущества, к ним относится тот факт, что установленное на нем счетное устройство способно высчитывать не только целые, а и дробные размеры координат.
3. 2д450 координатно-расточной станок – осуществляет такие же действие, что и предыдущий тип оборудования с учетом того, что он оснащен маневренными столешницами, позволяющие обрабатывать детали с наклонными и взаимно перпендикулярными отверстиями, и делать протачивание торцовых плоскостей. При этом расточный станок 2д450 может обрабатывать рабочую деталь весом до 600кг.
4. Координатно-расточной станок 2421 – это одностоечный агрегат, обладающий высочайшей точностью, а также имеет оптическую систему отсчета. Он используется в приборостроение, где элементы деталей могут достигать весом до 150 кг. Кроме этого, координатно-расточный станок 2421 имеет дополнительное оснащение, к которым относятся и иные устройства, в их числе имеется режущий инструмент, что существенно повышает его функциональность.
5. Координатно-расточной станок 2в440а – с помощью данного оборудования проводится сверления отверстий в диаметре до 40 мм. Кроме, проверочных функций линейных размеров и межцентровых расстояний можно совершать фрезеровочные работы не большой сложности.
6. Координатно-расточной станок 2е440а – помимо расточки на этом агрегате можно совершать сверление и фрезеровку в легкой форме. Координатно-расточной станок 2е440а в своем комплекте имеет прямоугольный стол, что способен двигаться, как в продольном, так и в поперечном направлении и регулируется вручную.
7. Координатно-расточной станок с ЧПУ – оборудование данного типа позволяет обрабатывать детали, осуществлять штамповку, делать пресс-формы, что требуют особой точности в мелкосерийном и в производстве крупных партий изделий. Благодаря тому, что координатно-расточной станок с ЧПУ имеет в распоряжении универсальный маневренный стол, входящий в комплект, обработка элементов производится под любим углом независимо от плоскости стола.
8. К.Р. станок 2а430 представляет собой оборудование, что имеет крестообразный стол, а также индуктивно-измерительную систему, что оснащена винтовыми проходными датчиками. Кроме этого, такие расточные станки укомплектованы приспособлением для изначального ввода координатных значений и автоматической остановкой стола в обозначенном положении.
9. К этой серии также относится и расточной станок МОД – он имеет отличия от своих аналогов раздельным приводом стола и салазок. Кроме этого, стол передвигается по горизонтальной направляющей станины, одна из них плоская, а вторая V-образная. Что касается установки расстояний, то они выполняются при помощи оптической системы, что состоит из стеклянных линеек. В данном случае, линейка стола составляет 1000 делений, а линейка салазок всего 630. Задаваемый параметр размеров проектируется на монитор экрана, увеличивая масштаб в 75 раз.
10. К особо точным относится и К.Р станок 2411, используемый в качестве механической обработки отверстий, что пропорционально расположены относительно осей, где размеры задаются в прямоугольной системе координат.

Видео: координатно-расточной станок 2431сф10.

Область применения

В индивидуальном и серийном производстве используют горизонтально-расточные станки. Данное оборудование позволяет повысить не только качество производимой продукции, но и эффективность всего предприятия за счет расширения списка возможных технологических задач. Благодаря современным техническим инновациям даже самая сложная цель становится достижимой.

Агрегат позволяет совершать расточку отверстий в заготовках, деталях согласно заданным параметрам и размерам. Кроме того, такое оборудование позволяет выполнять тонкие операции, например нарезание внутренней и наружной резьбы, зенкерование и сверление, обработку торцов, обтачивание поверхностей в цилиндрических деталях.

Расточные станки с ЧПУ являются универсальными, позволяют выполнять различные задачи без привлечения дополнительных механизмов и приспособлений. Это позволяет снизить затраты на производство, повысить уровень производительности и прибыль.

Особенности и конструкция горизонтально-расточных станков

Основными узлами оборудования являются стол, станина, коробка подачи и скоростей, задняя и передняя стойки, шпиндельная бабка. Особенностью является наличие горизонтального шпинделя, выполняющего вращательно-поступательное движение. Данное действие может передаваться инструменту, а также заготовке, которая установлена на столе. Рабочий стол в таких моделях имеет три степени свободы.

Расточные станки с ЧПУ не имеют аналогов и зарекомендовали себя как неприхотливое и простое в обслуживании оборудование. Продукция компании «Станкоснаб» характеризуется точностью, жесткостью, виброустойчивостью механизма, а также доступной стоимостью.

Клиенты, которые используют на производстве оборудование нашей компании, знают, что такие машины сочетают в себе высокую производительность, простоту управления и обслуживания, износостойкость. Именно поэтому наша продукция востребована на рынке.

Координатно-сверлильные станки выполняют несколько технологических операций, а именно:

• сверление;
• нарезание резьбы;
• снятие фаски.

Оборудование может работать в двух режимах – автоматическом и ручном.

Расточные станки с ЧПУ позволяют проводить ремонтную расточку гильз автомобильных и тракторных двигателей, блоков цилиндров.

Расточные станки для обработки

В каталоге компании «Станкоснаб» представлены горизонтально расточные станки для обработки заготовок малых, средних и крупных размеров, а также особо крупных изделий (это определяется диаметром шпинделя). Здесь вы найдете модели для оснащения небольших цехов и мастерских, а также высокопроизводительные варианты для использования в промышленных масштабах.

Как сделать к.р. станок своими руками?

На сегодняшний день достаточно несложно купить подобного рода агрегаты, но цена их достаточно большая. Поэтому всегда можно попробовать сделать его в домашних условиях, но для этого необходимо предварительно знакомиться с конструкцией, и, конечно же, освоить досконально принцип работы и чертежи.

В первую очередь следует учитывать то, что для координатно-расточного станка требуется устойчивая поверхностная площадка, поскольку в процессе работы совершается высокая вибрация, что является недопустимой для совершения точных работ. Кроме этого, также нужно знать, какие детали потребуются для его сборки. К ним относится:

• Одним из основных элементов является станина, которая должна быть прочная и устойчивая.
• Шпиндель может располагаться вертикально и горизонтально относительно, осуществляющего движения осевой подачи.
• Расточные головки применяются в зависимости соответствия диаметра расточки.
• Рабочий стол с салазками.
• Что касается режущих инструментов, то расточные резцы должны взаимно передвигаться вместе с изделиями в прямоугольных и полярных координатах.

Поскольку станина, это костяк агрегата, то на ней должны располагаться Т-образный и две плоские направляющие, по которым будет происходить перемещение салазок. Кроме этого, необходимо чтобы на станине был размещен пульт управления, а также механизм, где будут задаваться координаты.

На задней части станины также должна располагаться стойка опорной конструкции, на которой размещена коробка переключения скоростей, блок направляющих, кожух клиноременной передачи.

На рабочую столешницу устанавливается обрабатываемая деталь, где в ходе движения по направлению к оси Х, если совершается движение стола по продольным направляющим. Относительно салазок, то они осуществляют непосредственно движение стола и самой заготовки по направлению к оси У, когда движение салазок идет по поперечной направляющей станины.

В зависимости от совершаемых работ на него следует установить соответствующие приспособления и инструменты, это, например, для растачивания отверстий и сверления, фрезерования, также резьбонарезывания, и, конечно же, линейной разметки. Благодаря тому, что данное оборудование имеет много разных вспомогательных инструментов, это дает возможность сэкономить на покупке дополнительного оборудования.

Источник

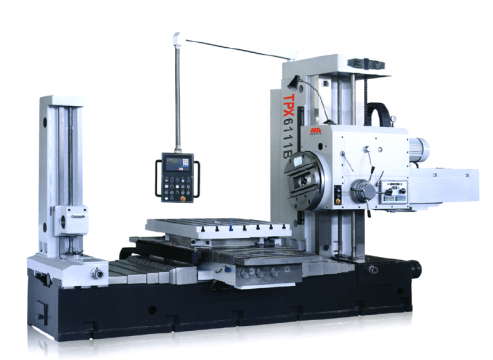

Горизонтально-расточные станки

Основной отличительной особенностью горизонтально-расточного станка (рис. 1) является горизонтальное расположение шпинделя. Этот тип станка несколько напоминает обычный токарно-винторезный станок. Но в горизонтально-расточном станке имеется несколько ключевых отличий. Во-первых, отсутствует задняя бабка. Вместо задней бабки установлен подвижный люнет. Во-вторых, планшайба, которой оборудован шпиндель, имеет возможность смещать резец относительно оси вращения, что нехарактерно для токарного станка. В третьих, здесь имеется стол, на котором может быть закреплена деталь.

Рисунок 1. Горизонтально-расточной станок

Рассмотрим основные узлы и элементы, из которых состоит стандартный горизонтально-расточной станок.

1. Задняя стойка. Предназначена она для закрепления на ней подвижного люнета. Может перемещаться на направляющих станины. Имеет рычаг для фиксации положения.
2. Люнет. Это приспособление предназначено для удерживания хвостовой части обрабатываемой детали, если ее длина не позволяет произвести надежное закрепление на столе. Является дополнительной точкой крепления. Люнет может перемещаться в вертикальной плоскости. Перемещение в горизонтальной плоскости осуществляется посредством движения задней стойки.
3. Передняя стойка. Основная опора, на которой крепится рабочий орган станка — шпиндельная бабка. На передней стойке расположены вертикальные направляющие, по которым перемещается бабка.
4. Суппорт. Этот элемент горизонтально-расточного станка служит для подачи резца к поверхности обрабатываемой детали. Суппорт имеет возможность продольного перемещения в горизонтальной плоскости вдоль оси вращения.
5. Планшайба (рис. 2). В отличие от стандартной планшайбы станков токарной группы, служит для закрепления в ней расточного резца. Имеет возможность смещения резца относительно оси вращения. Это позволяет одним резцом выполнять различные расточные операции.
6. Шпиндель. Передает вращательное движение от коробки скоростей на планшайбу.
7. Бабка. Рабочая подвижная часть горизонтально-расточного станка. Внутри бабки располагается электродвигатель, коробка передач и направляющие для осевого перемещения суппорта.
8. Пульт управления. Включает в себя кнопки изменения рабочей скорости, реверса, настроек автоматической подачи и аварийной остановки.
9. Стол. Служит для расположения и закрепления на нем массивных деталей небольших габаритов.
10. Салазки. Служат для перемещения стола.
11. Станина. Является основанием станка. На станине располагаются две стойки и стол. Иногда станина имеет возможность регулировки уровня установки станка.

Рисунок 2. Планшайба расточного станка.

Сегодня все чаще встречаются горизонтально-расточные станки, которые оснащены модулем числового программного управления.

Что такое расточный станок, устройство и принцип действия

Координатно-расточные машины относятся к категории широкоуниверсального оборудования. Все сложные обработки отверстий при точном соблюдении координат выполняют на этих агрегатах. Особенность, присущая всем расточным станкам – наличие у них шпинделя вертикального или горизонтального направления. Последний представляет собой вал, снабженный приспособлением для удержания инструмента режущей группы (сверла, резцы, фрезы, зенкер, метчик), и имеющий возможность перемещаться в линейном направлении по оси.

Координатный расточный станок для работы с отверстиями конструктивно состоит из:

1. Станины.
2. Стойки.
3. Головки расточной.
4. Стола на салазках.
5. Траверсы.

Работая с деталью на станке, ее закрепляют на рабочем столе, инструмент для обработки зажимают в головке расточной шпинделя. Ориентируясь на высоту детали, выставляют, затем фиксируют головку. Выполняя перемещение стола в любом из двух взаимно перпендикулярных направлений, добиваются установки шпинделя в точку необходимых координат. При помощи вращения шпинделя закрепленный инструмент обрабатывает заготовку.
