Контакторы EH
Предназначены для управления мощными потребителями (ток от 145 до 800 А).
Исполнение: стационарное (монтаж на монтажную плату).
Таблица 13.1. Контакторы двигателей серии EH
| Тип | Мощность двигателя, кВт | Расчетный рабочий ток, А | Количество циклов (млн.) |
| EH 145 | 75 | 145 | 10 |
| EH 175 | 90 | 185 | 10 |
| EH 210 | 110 | 210 | 10 |
| EH 260 | 140 | 260 | 10 |
| EH 300 | 160 | 305 | 10 |
| EH 370 | 200 | 400 | 5 |
| EH 550 | 280 | 550 | 5 |
| EH 700 | 370 | 700 | 5 |
| EH 800 | 400 | 720 | 5 |
Рис. 11. Контакторы двигателей серии EH
Таблица 13.2. Перегрузочные термореле
| Термореле | Контакторы | Диапазон уставки тока, А |
| T 200 DU | EH 145 EH 175 EH 210 | 80¸200 |
| T 450 DU | EH 175 EH 210 EH 260 EH 300 EH 370 | 130¸400 |
| T 900 DU | EH 370 EH 550 EH 700 EH 800 | 265¸850 |
Таблица 13.3. Блоки реле времени (пневматические)
| Контактор | Реле | Диапазон задержек |
| EH 175¸EH 800 | TP 40 D TP 180 D | с пневмозадержкой притяжения (синяя ручка) · 0,1¸40 с · 10¸180 с |
| TP 40 I TP 40 I | с пневмозадержкой отпадания (черная ручка) · 0,1¸40 с · 10¸180 с |
Технология производства
Для получения сверхпроводника на медный провод в вакууме по всему периметру наносят токопроводящий слой, состоящий из сплава никеля и меди, с диффузией в поверхностный слой проволоки-основы. Снаружи наносится защитный слой металла. После чего полученный провод проходит отжиг в вакууме в течение 30 – 180 мин при 850-950 o С. Для создания медно-никелевого провода применяется чистые (99,99) медь и никель.
Эффект повышенной проводимости образуется в состоящем из двух металлов слое сплава, который представляет собой тонкостенную токопроводящую трубку-прослойку. Благодаря диффузионному взаимодействию слоев металла, примыкающих к трубке прослойке с обеих сторон, поверхность получается почти идеальной.
Нанесение слоев провода происходит в вакуумном оборудовании для исключения окисления проводящего слоя. Следовательно длина зависит от возможностей вакуумного оборудования.
Состав константана
На сегодняшний день промышленность производит около 30 марок сплава. Основой выступают медь и никель. Популярная марка МНМц 40-1,5 имеет в своем составе 59% Cu, 39-41% Ni,и около 1-2% Mn. Чистота металла определяется показателем стороних примесей в виде алюминия, магния, платины их в композиции должно быть не более 1%.
Сегодня достигнуть 100% чистоты удается только в лабораторных условиях, в промышленных объемах технологию «чистой» выплавки создать не удается.
Все составляющие, имеют важную роль в формировании качественных показателей металла – медь обеспечивает механическую прочность, никель придает композиции пластичность и возможность механической обработки, марганец выступает основой для легирования сплава.
От чего зависит
Сопротивляемость зависит от температуры. Она увеличивается, когда повышается столбик термометра. Это поясняется физиками так, что при росте температуры атомные колебания в кристаллической проводниковой решетке повышаются. Это препятствует тому, чтобы свободные электроны двигались.
Обратите внимание! Что касается полупроводников и диэлектриков, то там величина понижается из-за того, что увеличивается структура концентрации зарядных носителей. Зависимость от температуры как основное свойство проводниковой сопротивляемости. Зависимость от температуры как основное свойство проводниковой сопротивляемости

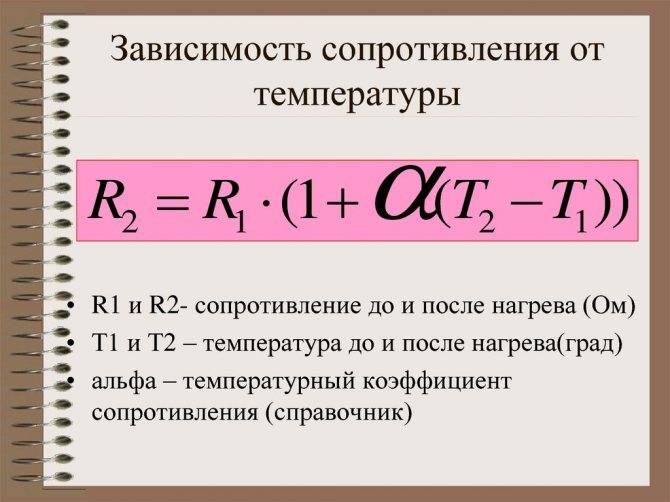

Зависимость от температуры как основное свойство проводниковой сопротивляемости

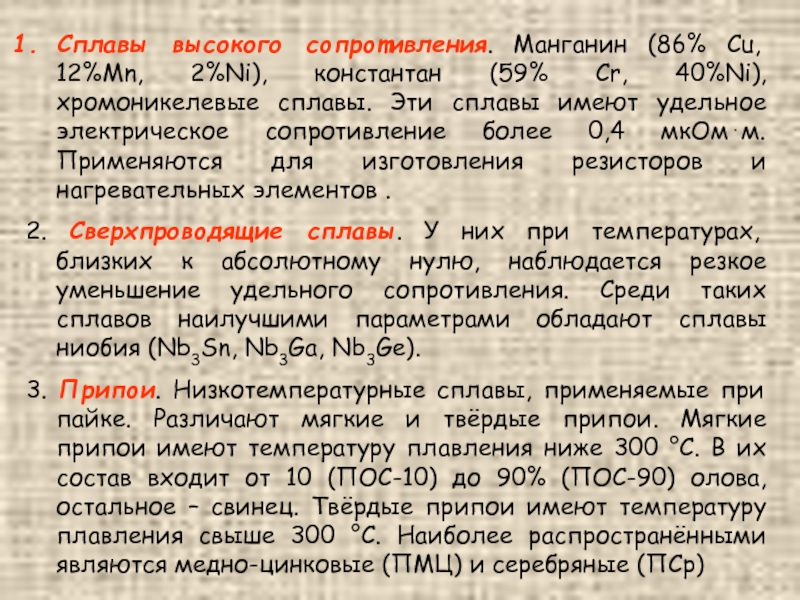

Сплавы высокого сопротивления
Сплавы с высоким электрическим сопротивлением делятся на три группы:
- Сплавы для магазинов сопротивлений, различных эталонов, добавочных сопротивлений, шунтов;
- Сплавы для сопротивлений и реостатов;
- Сплавы для электронагревательных приборов и печей.
К сплавам первой группы предъявляют следующие требования: высокое удельное сопротивление, близкий к нулю температурный коэффициент сопротивления, малая термоэлектродвижущая сила в сочетании с другими металлами (особенно с медью), постоянство сопротивления во времени, высокая стойкость против коррозии. К сплавам этой группы относятся сплавы на основе меди – манганин и константан.
Манганин
Сплав коричнево-красноватого цвета, состоящий из 86 % меди, 12 % марганца и 2 % никеля. Манганин имеет удельное сопротивление 0,42 – 0,43 Ом × мм² / м, плотность 8,4 кг/дм³, прочность на разрыв 40 – 55 кг/мм², очень малые температурный коэффициент сопротивления и термо-ЭДС (электродвижущую силу), допустимую рабочую температуру не выше 60 °С. Манганин является лучшим материалом для изготовления магазинов сопротивлений, образцовых сопротивлений и шунтов.
Константан
Сплав 60 % меди и 40 % никеля. Константан имеет удельное сопротивление 0,5 Ом × мм² / м, плотность 8,9 кг/дм³, прочность на разрыв 40 – 50 кг/мм².
Константан применяется для изготовления реостатов и электронагревательных сопротивлений, если их рабочая температура не превышает 400 – 450 °С.
Константан в сочетании с медью имеет высокую термо-ЭДС и поэтому не может быть применен для изготовления эталонных сопротивлений к точным приборам, так как эта дополнительная ЭДС будет искажать показания приборов. Это свойство константана используется при изготовлении термопар для измерения температур порядка несколько сотен градусов.
Сплав для реостатов или для сопротивлений должен быть дешевым, иметь большое удельное сопротивление и малый температурный коэффициент сопротивления. Для этих целей применяют сплавы на медной основе, например константан, никелин и другие.
Для удешевления материала никель в реостатных сплавах заменен цинком и железом. Сплавы, применяемые для электронагревательных приборов и печей, должны хорошо обрабатываться, быть механически прочными, дешевыми, иметь высокое удельное сопротивление и длительное время работать при высокой температуре без окисления.
При нагреве металла на его поверхности образуется оксидная пленка, которая должна предотвратить дальнейшее разрушение металла. Металлы – медь, железо и кобальт – имеют пористую оксидную пленку, поэтому при нагревании они быстро разрушаются. Такие металлы, как никель, хром и алюминий, покрываются при нагреве плотной оксидной пленкой, поэтому жароупорные сплавы делают на основе этих металлов.
Нихром
Сплав никеля и хрома. К нихромам относится также ферронихром, который, кроме никеля и хрома, содержит железо (58 – 62 % никеля, 15 – 17 % хрома, остальное – железо). Плотность нихрома 8,4 кг/дм³, прочность на разрыв 70 кг/мм², удельное сопротивление около 1,0 Ом × мм² / м. Нихром выпускается в виде проволоки и ленты, которые идут на изготовление спиралей электронагревательных приборов и печей, имеющих рабочую температуру до 1000 °С.
Фехраль
Сплав 12 – 15 % хрома, 3 – 5 % алюминия, остальное железо. Фехраль имеет плотность 7,5 кг/дм³, прочность на разрыв 70 кг/мм² и удельное сопротивление около 1,2 Ом × мм² / м. Рабочая температура фехраля около 800 °С.
Хромаль
Сплав 28 – 30 % алюминия, остальное железо. Прочность хромаля на разрыв 80 кг/мм², удельное сопротивление 1,3 – 1,4 Ом × мм² / м, допустимая рабочая температура 1250 °С.
Проектирование СКС – основные требования
Правильным ответом на такой вопрос было бы процитировать от начала и до конца все тексты телекоммуникационных стандартов :), поскольку все они либо прямо, либо косвенно имеют отношение к проектированию СКС. На основе этих стандартов написаны учебные руководства производителей СКС по проектированию и монтажу их фирменных систем. Различных требований и правил очень много, такие курсы обучения занимают несколько полных дней. На узко сформулированные вопросы мы можем привести в качестве ответа цитату из стандарта, но ваш вопрос слишком широк. Единственное, чем мы можем вам помочь – перечислить основные тематические разделы самых популярных стандартов, чтобы вы могли ориентироваться в том, какой стандарт вам надо найти и прочесть.
- Кабели сбалансированная витая пара 100 Ом
- Коммутационное оборудование для сбалансированной витой пары 100 Ом
- Патч-шнуры и кроссировочные перемычки
В приложениях к этому стандарту приводится важная информация о параметрах и методике тестирования характеристик медных кабельных систем, требования к измерительному оборудованию и т.п.
Видео по теме
О температурной зависимости сопротивления металлов в видео:
Среди металлов медь занимает второе место по электропроводимости, уступая только гораздо более дорогому серебру. Потому в электротехнике ее применяют очень широко, в частности, при устройстве домашней электропроводки.
Но в прежние времена проводку изготавливали из более дешевого алюминия и в старых домах такой кабель еще часто встречается.
Владельцу важно знать, что непосредственный контакт алюминиевого и медного проводников недопустим: металлы разрушаются из-за электрохимической реакции. Соединение осуществляют посредством специальных переходников
Оксид Индия-Олова
Оксид Индия – Олова (Indium tin oxide или сокращённо ITO) — полупроводник, но обладает невысоким сопротивлением, а самое главное, пленка из оксида индия-олова прозрачна. Это свойство используется при производстве ЖК дисплеев, сетка электродов на поверхности стекла нанесена именно из оксида индия-олова. Также резистивные touch панели имеют прозрачное проводящее покрытие.

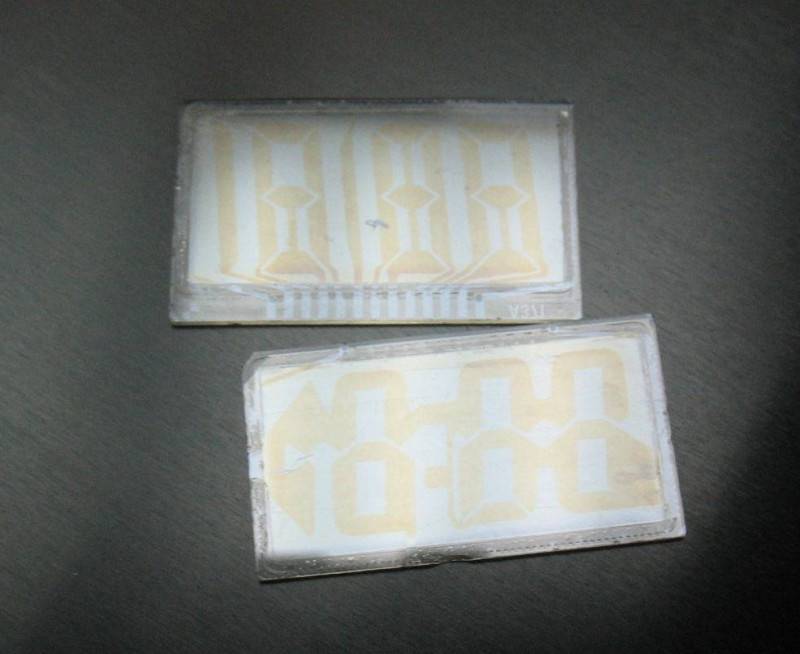

Пленка ITO едва видна в отражении, чтобы хоть как то она была заметна пришлось разобрать ЖК дисплей:

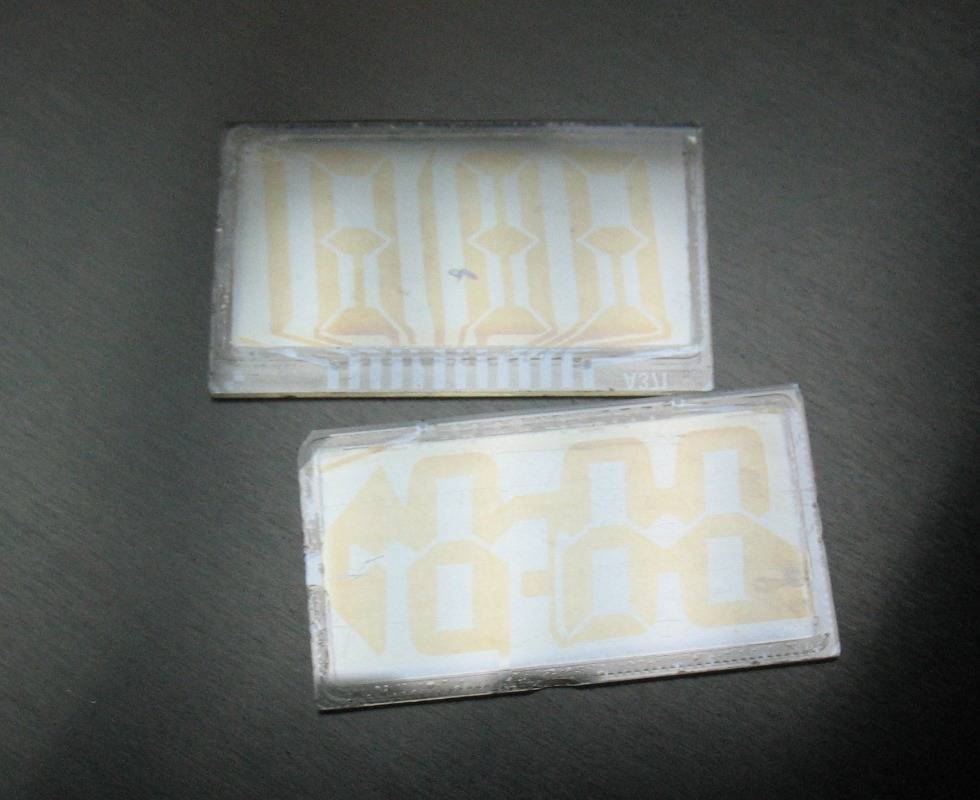

Стекла от ЖК индикатора электронных часов. Индикатор подключался к электронной схеме через токопроводящую резинку, гребенка контактов видна в нижней части стекла.

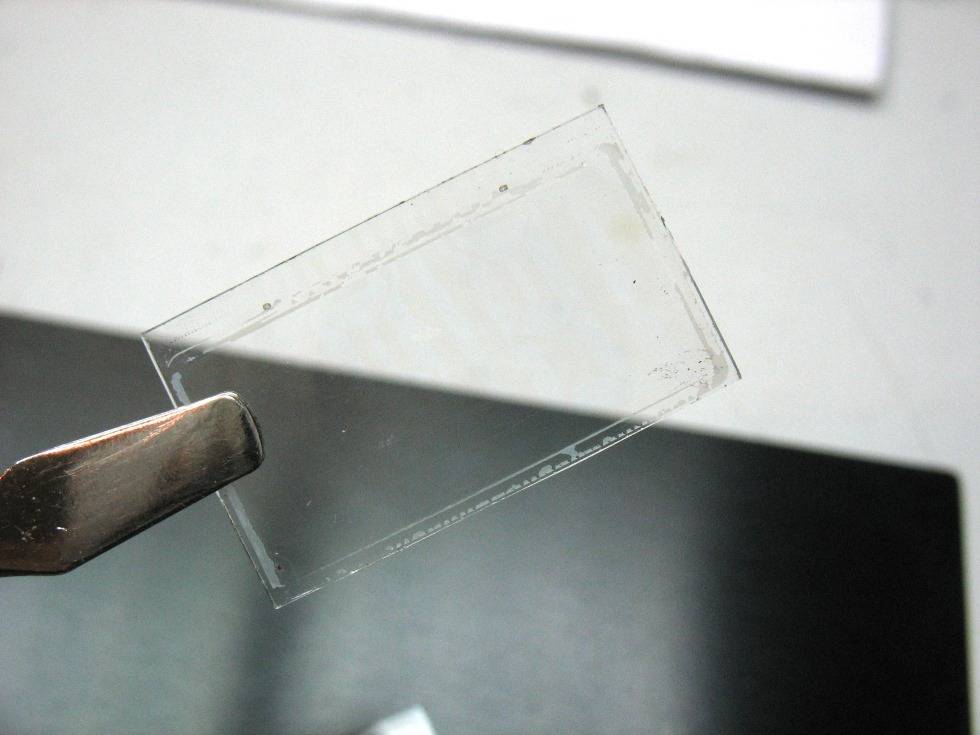

На просвет проводящая пленка не видна

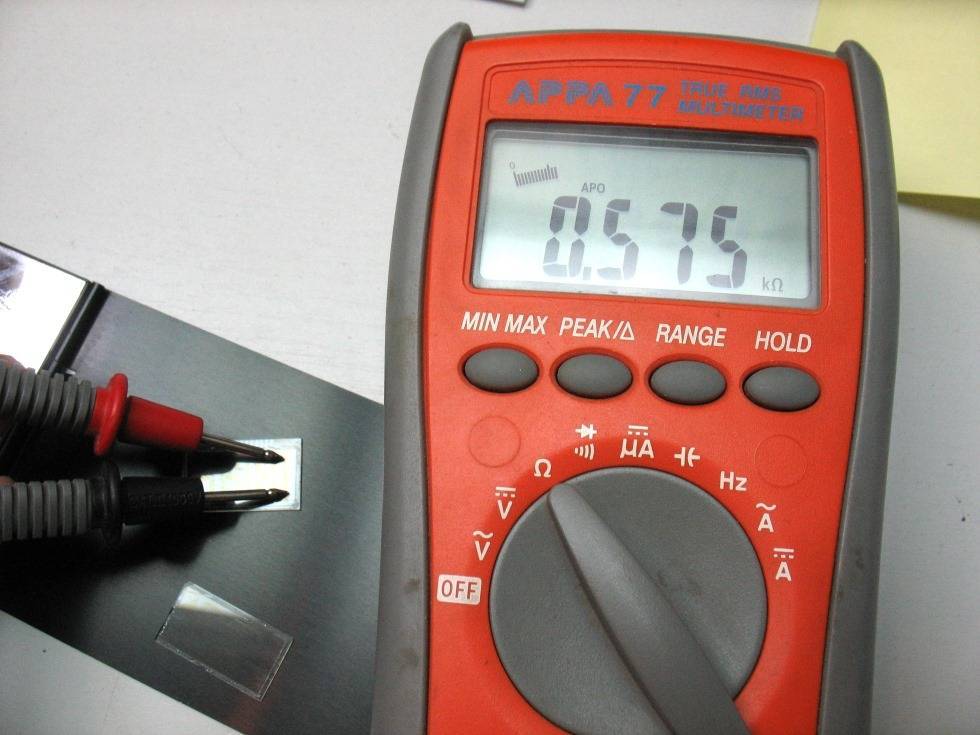

На удивление, сопротивление пленки довольно низкое.
Параметры и особенности
Данное название носит сплав медно-никелевого состава, характеризующийся термостабильностью, электрическим сопротивлением, обрабатываемостью, используется в электротехнической промышленности.
Основными особенностями считают электрические свойства константана МНМц 40-1,5: большое удельное электрическое сопротивление, составляющее 0,45-0,52 мкОм×м, и низкий температурный коэффициент электрического сопротивления, равный -0,02×10-3-+0,06×10-3 °C-1.
Последнее обеспечивает стабильность сопротивления при различной температуре. Благодаря параметрам сопротивления константан называют резистивным сплавом. К тому же данный материал характеризуется значительной термоэлектродвижущей силой. Наконец, константан обладает хорошим технологическими свойствами, обуславливающими обрабатываемость его механическими методами. Так, для него применимы паяние, чеканка, штамповка, ковка и т. д. После отжига возможно использовать резание. Загрязнение цинком существенно затрудняет обработку.
Далее приведены прочие характеристики константана. Плотность его равна 8,8–8,9 г/см3. Таким образом, это наиболее плотный никелевый сплав, превосходящий по данному параметру сталь. Данная особенность, определяющая большую массу константана, обусловлена значительной долей меди в его составе. Температура плавления составляет 1260 °C, благодаря чему сплав является термостабильным, сохраняя до названной температуры внутреннее строение. Твердость равна 155 НВ, предел прочности на разрыв – 400 МПа. Температурный коэффициент линейного расширения составляет 14,4×10-6 в диапазоне от 20 до 100 °C. Теплоемкость равна 0,0977 кал/г×C, теплопроводность – 0,05 кал/см×с×C. Магнитные свойства отсутствуют. Константан характеризуется высокими показателями пластичности. Так, модуль упругости составляет 16600 кгс/мм2, относительное удлинение достигает 30%, сужение – 71%. Следует отметить, что пластичность значительно сокращается при загрязнении константана цинком. Благодаря высокому пределу выносливости, составляющему для горячетканых прутков 243 МПа (что соответствует стали 45), константан подходит для условий переменных нагрузок. Медно-никелевый состав обеспечивает сопротивление сплава коррозии. Так, он не реагирует с кислородом до 800 °C, а также с органическими кислотами и соляными растворами. Цвет – желтоватый.
Ввиду невысокой прочности константан нередко подвергают дополнительной обработке. После отжига предел прочности возрастает до 700-800 МПа, что приравнивает сплав по данному показателю к стали 45. Для еще большего упрочнения рассматриваемого материала применяют наклеп, подразумевающий поверхностную прокатку стальными роликами, вызывающую пластические деформации. В результате такой обработки константан обретает показатели предела прочности в 850 МПа и твердости в 75-90 НВ. Однако нужно учитывать, что как механическая, так и термическая обработка константана МНМц 40-1,5 сокращает пластичность: относительное удлинение снижается до 4%, сужение – до 21%.
Следует отметить, что электроизоляционные параметры характерны не для материала, а для поверхностной окисной пленки.
Данное покрытие формируется в результате прокаливания, поэтому изделия, рассчитанные на применение в электрооборудовании, подвергают данной обработке при производстве.
Стоимость константана формируется, прежде всего, под влиянием цены Ni. Например, стоимость рассматриваемого материала в октябре 2017 г. составляла в среднем 5 тыс. рублей за 1 кг. Во многом она зависит от формы и ее особенностей. Так, лента немного дороже в сравнении с проволокой. А для проволоки имеет значение толщина: варианты с большим диаметром дешевле. Например, на декабрь 2016 г. тонна 0,6 мм проволоки стоила около 2,3 млн., а материала диаметром 1,2 мм – 0,8-1 млн. К тому же, как видно из приведенных данных, при массовой реализации цена значительно снижается. Цена покупки также определяется несколькими факторами. Во-первых, большое значение имеет состояние лома, определяемое, прежде всего, наличием следов коррозии. Во-вторых, для проволоки имеет значение диаметр. Тонкие материалы ценятся выше.
В-третьих, важен объем поставок. Пункты приема лома предпочитают принимать крупные партии (более 100 кг) ввиду ускоренной реализации. В таких случаях они наценивают лом на 10–15%.
Особенности никеля и его сплавов
Никель имеет особые характеристики, которые высоко ценятся в промышленном производстве. Благодаря хорошей пластичности, из него легко получать изделия различной формы с помощью технологий холодной и горячей деформации. При этом свариваемость сплавов на никелевой основе находится на высоком уровне.
Стоит отметить высокую стойкость никеля к агрессивной среде щелочных растворов и других химических веществ. Он не вступает в реакцию с кислородом в нормальных условиях, даже при нагреве до температуры 800 градусов благодаря жаростойкости. Его плотность может варьироваться в зависимости от наличия в составе таких газов, как кислород, окись углерода и водорода, а также серы, железа, кремния, свинца, марганца, цинка и других элементов.
Никель отлично взаимодействует в сплавах с большинством металлов благодаря свойству активной катализации. С его помощью можно значительно улучшить или изменить свойства различных материалов, что позволяет получать ценнейшие изделия. На сегодняшний день известно более 3000 сплавов с применением этого элемента.
Но кроме сплавов на его основе, никель может применяться в чистом виде. Очень часто его используют для формирования антикоррозийной защиты. Для ее нанесения обычно используют метод гальванизации или плакирования, который используют при защите железа и стали. С помощью такого метода можно получить материал, практически не уступающий по свойствам чистому металлу, при этом удается значительно удешевить изделия. Используя метод гальванизации, защищают алюминий, чугун, магний и цинк.
Несмотря на свою высокую стоимость, из чистого металла очень часто производят различные приборы и аппараты, а также тигли для металлургии. В химической промышленности используют цистерны, резервуары и трубки из этого металла, которые применяются для хранения и перегрузки пищевых продуктов, щелочных и иных веществ.
В процессе производства водорода его применяют в качестве конденсаторов. Также следует отметить медицинскую сферу, где очень часто применяются никелевые инструменты и приборы.
Также следует отметить, что он особо популярен в сфере строения радиоприборов и телевизионных гаджетов. Его можно считать незаменимым в атомной сфере, так как без его использования невозможно получить высокоточные аппараты дистанционного управления.
Гранулированный никель широко применяется в качестве катализатора множества химических реакций с участием углеводородов, спиртов и альдегидов. Им обычно заменяют платину и палладий, так как свойства этого гранулированного металла не уступают вышеуказанным, при этом он дешевле.
Порошкообразный никель также используется как элемент фильтрующих аппаратов, необходимых для очистки газов, топливных жидкостей и других веществ, производимых химической промышленностью.
Также подобный порошок отлично подходит для производства сплавов, поэтому очень часто именно такому физическому состоянию металла отдают предпочтение в металлургии.
В металлургической промышленности множество видов стали, особенно конструкционных, производится с никелем в качестве легирующего компонента. При этом нет разницы, будь то магнитные, немагнитные, или жаропрочные никелевые сплавы.
Наиболее часто никель используют в сплавах вместе с медью. Это позволяет получить материал, обладающий повышенными свойствами устойчивости к агрессивной среде, особенно щелочной, морской воде и повышенной влажности. Именно поэтому их широко применяют в медицине, морском деле, химической и пищевой промышленности.
Сплавы серебра и никеля имеют интересные свойства: при сплавлении только этих двух элементов получается неустойчивый материал, характерный ломкостью и предрасположенностью к появлению трещин. Но при использовании этих сплавов в качестве легирующих элементов в сплавах на основе других металлов, можно значительно повысить устойчивость к коррозии.
Чистый никель
В ювелирном деле очень часто используют его сплав с золотом. Из него получают прочные ювелирные изделия, для которых характерен белый цвет. Но у некоторых людей наблюдается аллергическая реакция на такие изделия.
Также никель в чистом виде и в составе сплавов часто используется для производства нагревательных элементов и приборов.
Технологии
Высоковольтные провода нулевого сопротивления
Данный тип проводов широко применяется в системах зажигания автомобилей. Сопротивление высоковольтных проводов достаточно мало и составляет несколько долей ома на метр длины. Напомним, что сопротивление такой величины невозможно измерять омметром общего применения. Зачастую для задачи измерения малых сопротивлений применяют измерительные мосты. Конструктивно такие провода имеют большое количество медных жил с изоляцией на основе силикона, пластмасс или других диэлектриков. Особенность применения таких проводов заключается не только в работе при высоком напряжением, но и передаче энергии за короткий промежуток времени (импульсный режим).
Биметаллический кабель
Основная сфера применения упомянутых кабелей – передача высокочастотных сигналов. Сердечник провода изготавливают из металла одного типа, поверхность которого покрывают металлом другого типа. Поскольку на высоких частотах проводящим является только поверхностный слой проводника, то есть возможность замены внутренности провода. Тем самым достигается экономия дорогостоящего материала и повышаются механические характеристики провода. Примеры таких проводов: медь с нанесением серебряного покрытия, сталь с медным покрытием.
Удельное электрическое сопротивление
Сопротивление в омах проводника длиной 1 м, сечением 1 мм² называется удельным сопротивлением
и обозначается греческой буквойρ (ро).
В таблице 1 даны удельные сопротивления некоторых проводников.
Таблица 1
Удельные сопротивления различных проводников
Из таблицы видно, что железная проволока длиной 1 м и сечением 1 мм² обладает сопротивлением 0,13 Ом. Чтобы получить 1 Ом сопротивления нужно взять 7,7 м такой проволоки. Наименьшим удельным сопротивлением обладает серебро. 1 Ом сопротивления можно получить, если взять 62,5 м серебряной проволоки сечением 1 мм². Серебро – лучший проводник, но стоимость серебра исключает возможность его массового применения. После серебра в таблице идет медь: 1 м медной проволоки сечением 1 мм² обладает сопротивлением 0,0175 Ом. Чтобы получить сопротивление в 1 Ом, нужно взять 57 м такой проволоки.
Химически чистая, полученная путем рафинирования, медь нашла себе повсеместное применение в электротехнике для изготовления проводов, кабелей, обмоток электрических машин и аппаратов. Широко применяют также в качестве проводников алюминий и железо.
Сопротивление проводника можно определить по формуле:
где r
– сопротивление проводника в омах;ρ – удельное сопротивление проводника;l – длина проводника в м;S – сечение проводника в мм².
Пример 1.
Определить сопротивление 200 м железной проволоки сечением 5 мм².
Пример 2.
Вычислить сопротивление 2 км алюминиевой проволоки сечением 2,5 мм².
Из формулы сопротивления легко можно определить длину, удельное сопротивление и сечение проводника.
Пример 3.
Для радиоприемника необходимо намотать сопротивление в 30 Ом из никелиновой проволоки сечением 0,21 мм². Определить необходимую длину проволоки.
Пример 4.
Определить сечение 20 м нихромовой проволоки, если сопротивление ее равно 25 Ом.
Пример 5.
Проволока сечением 0,5 мм² и длиной 40 м имеет сопротивление 16 Ом. Определить материал проволоки.
Материал проводника характеризует его удельное сопротивление.
По таблице удельных сопротивлений находим, что таким сопротивлением обладает свинец.
Выше было указано, что сопротивление проводников зависит от температуры. Проделаем следующий опыт. Намотаем в виде спирали несколько метров тонкой металлической проволоки и включим эту спираль в цепь аккумулятора. Для измерения тока в цепь включаем амперметр. При нагревании спирали в пламени горелки можно заметить, что показания амперметра будут уменьшаться. Это показывает, что с нагревом сопротивление металлической проволоки увеличивается.
У некоторых металлов при нагревании на 100° сопротивление увеличивается на 40 – 50 %. Имеются сплавы, которые незначительно меняют свое сопротивление с нагревом. Некоторые специальные сплавы практически не меняют сопротивления при изменении температуры. Сопротивление металлических проводников при повышении температуры увеличивается, сопротивление электролитов (жидких проводников), угля и некоторых твердых веществ, наоборот, уменьшается.
Способность металлов менять свое сопротивление с изменением температуры используется для устройства термометров сопротивления. Такой термометр представляет собой платиновую проволоку, намотанную на слюдяной каркас. Помещая термометр, например, в печь и измеряя сопротивление платиновой проволоки до и после нагрева, можно определить температуру в печи.
Изменение сопротивления проводника при его нагревании, приходящееся на 1 Ом первоначального сопротивления и на 1° температуры, называется температурным коэффициентом сопротивления
и обозначается буквой α.
Если при температуре t
0 сопротивление проводника равноr 0 , а при температуреt равноr t , то температурный коэффициент сопротивления
Примечание.
Расчет по этой формуле можно производить лишь в определенном интервале температур (примерно до 200°C).
Приводим значения температурного коэффициента сопротивления α для некоторых металлов (таблица 2).
Таблица 2
Значения температурного коэффициента для некоторых металлов
Из формулы температурного коэффициента сопротивления определим r t
r t
=r 0 .
Пример 6.
Определить сопротивление железной проволоки, нагретой до 200°C, если сопротивление ее при 0°C было 100 Ом.
r t
=r 0 = 100 (1 + 0,0066 × 200) = 232 Ом.
Пример 7.
Термометр сопротивления, изготовленный из платиновой проволоки, в помещении с температурой 15°C имел сопротивление 20 Ом. Термометр поместили в печь и через некоторое время было измерено его сопротивление. Оно оказалось равным 29,6 Ом. Определить температуру в печи.
