Конический редуктор

Сфера применения

Данную разновидность редуктора используют в случаях необходимости передачи высокого момента под углом 90 градусов. Подобные агрегаты подходят для интенсивной длительной эксплуатации, они способны на безотказную работу в ситуациях неравномерных нагрузок, высоких оборотов, а также в условиях, когда систему часто активируют и останавливают.

Конические редукторы могут успешно использоваться во многих областях, в том числе:

• для разной техники в сельскохозяйственном секторе;
• для оборудования машиностроительной отрасли;
• для инструментов, и смесительной техники в строительстве;
• для техники в пищевой промышленности;
• для многих других видов производственной деятельности, выполнения бытовых задач.

Редукторы с коническими передачами устанавливают на производственных линиях, там, где есть необходимость изменения направления усилий, развиваемых крутящими моментами механизмов. Зачастую они встречаются на конвейерных линиях, в станках, механизмах подъемников, к которым предъявляют особенно жесткие требования.

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

• Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;
• Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
• Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
• Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
• Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
• Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
• Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
• Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.

Червячные редукторы

Червячные редукторы получили большую популярность в виду своей простоты и достаточно низкой стоимости. Из всех видов червячных редукторов наиболее распространены редукторы с цилиндрическими или глобоидными червяками. Как и многие другие типы редукторов червячные могут состоять из одной или нескольких ступеней. На одноступенчатом редукторе передаточное отношение может быть в пределах 5-100, а на двух ступенях может достигать 10000. Основными достоинствами редукторов червячного типа являются компактные размеры, плавность хода и самоторможение. Из недостатков можно отметить не очень высокий КПД и ограниченная нагружаемая способность. Основными элементами являются зубчатое колесо и цилиндрический червяк. Цилиндрический червяк представляет собой винт с нанесенной на его поверхности резьбой определенного профиля. Число заходов зависит от передаточного отношения, и может составлять от 1 до 4. Вторым основным элементом редуктора является червячное колесо. Оно представляет собой зубчатое колесо из сплава бронзы, количество зубьев также зависит от передаточного отношения и может составлять 26-100.

В ниже приведенной таблице представлена зависимость передаточного отношения от количества зубов колеса и заходов винта.

Передаточное отношение	Число заходов червяка	Число зубов колеса
7-8	4	28-32
9-13	3-4	27-52
14-24	2-3	28-72
15-27	2-3	50-81
28-40	1-2	28-80
40	1	40

Кинематические схемы одноступенчатых червячных редукторов представлены ниже:

А) Редуктор с нижним расположением червяка Б) Редуктор с верхним расположением червяка В) Редуктор с боковым расположением червяка (ось червяка расположена горизонтально) Г) Редуктор с боковым расположением червяка (ось червяка расположена вертикально)

Редукторы червячные двухступенчатые позволяют получить моменты в диапазоне 100 – 2800Нм. Конструкция представляет собой жесткую скрутку двух редукторов. Между собой редукторы соединены с помощью фланца. Цилиндрический вал первой ступени установлен в полый вал второй ступени. Вариант расположения червячных пар представлен на рисунке ниже:

Расположение входного и выходного вала зависит от варианта сборки. Существуют следующие сборки: 11, 12, 13, 16, 21, 22, 23, 26.

Процесс проектирования одноступенчатого цилиндрического редукторов

Перед тем как приступать к изготовлению этого устройства производится проектный расчет:

• подбора материалов;
• выбор максимально допустимого напряжения на качение;
• вычисление чистого полезного кручения вала.

В рамках произведения работ осуществляется подготовка эскизной компоновки редуктора.

Расчет размеров валов этого устройства производится в 2 этапа:

1. приблизительный подсчет количества оборотов чистого кручения;
2. точный расчет прочностных показателей напряжения изгиба и кручения.

Для производства подобных агрегатов рекомендуется использовать термически обработанную легированную сталь. Расчет валов при составлении проекта осуществляется в зависимости от напряжения кручения, концентрации напряжения, его циклов

Если планируется установка валов быстрого хода, то для расчета берутся во внимание меньшие значения, тихого хода — большие

Для достижения сбалансированности и соосности расположения разнообразных элементов этого устройства разрабатываются кинематические схемы одноступенчатых редукторов. Они представляют собой изображения в разных разрезах корпуса и деталей, из которых состоит редуктор, отражают их взаимное расположение, пропорции, места сопряжения и т.д.

Компоновка одноступенчатого редуктора может быть разной. Он может иметь дополнительные, существенно улучшающие его работу элементы. Например, масляный насос, который осуществляет принудительную смазку в местах, куда не попадает жидкость при вращении маховика звездочки или в редукторе червячного типа.

Создать такое устройство можно и самому, но для этого потребуется приобрести необходимые запасные части. Важным элементом редуктора, который влияет на его характеристики, является корпус и размер звёздочек, диаметр червячного механизма. Для человека, не имеющего в этом деле опыта, потребуется терпение и усердие, но достичь желаемой цели — создать редуктор с необходимыми параметрами все же можно.

Сборка устройства в этом деле является самой легкой работой, а самой ответственной и сложной — это проектирование и подбор необходимых элементов, запасных частей и деталей.

Цилиндрический редуктор — механическое устройство, предназначенное для снижения скорости вращения и увеличения крутящего момента на выходном валу. Применяется в электрических, пневматических и гидравлических приводах промышленного оборудования различного назначения. Считается одним из самых распространенных типов редукторов, отличается высоким КПД и простотой конструкции передач.

Конструкции конических редукторов

Конические редукторы выполняются двух типов: узкого и широкого. В редукторах узкого типа ширина колеса 0,25R_е, в редукторах широкого типа 0,3…0,4R_e, где R_e – внешнее конусное расстояние.

Узкий тип редукторов применяется для передаточных чисел от 3 до 5, а широкий – от 1 до 2,5. Число зубьев шестерен в редукторах узкого типа рекомендуется выбирать от 20 до 23, в редукторах широкого типа – от 25 до 28.

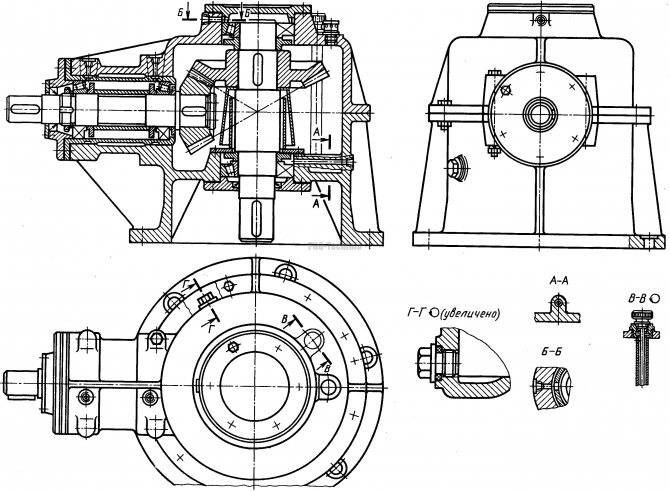

На листе 132 показан конический редуктор. Конические редукторы изготовляются с цельнолитыми чугунными или стальными корпусами и крышками. В качестве опор валов широкое применение получили конические однорядные роликоподшипники, воспринимающие радиальные и осевые усилия, возникающие при работе конического зацепления. Смазывание зубчатого зацепления осуществляется из масляной ванны редуктора путем погружения колеса в масло, смазывание подшипников – маслом, разбрызгиваемым шестерней и колесом. Для смазывания подшипников шестерни разбрызгиваемое масло собирается в кармане расточки редуктора и оттуда через отверстия в стакане поступает к подшипникам. Смазывание подшипников вала колеса осуществляется маслом, которое разбрызгивается колесом и попадает на стенки корпуса. Масло, стекая со стенок, попадает в подшипники.

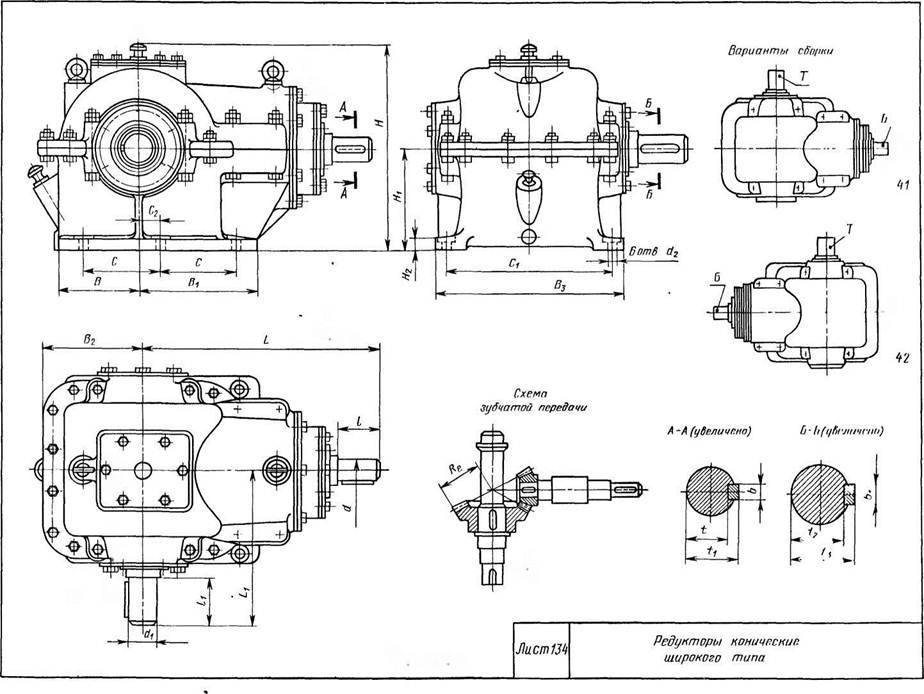

В табл. 191 приведены габаритные и присоединительные размеры конических редукторов узкого (лист 133) и широкого (лист 134) типа. Значения передаваемых моментов, выраженные через отношение передаваемой мощности Р к частоте вращения тихоходного вала n_т, приведены в табл. 192 и 193.

Рис. 13.

Таблица 190

Значения ширины зубчатого венца b, мм

Примечание. Допускается применять ширину зубчатых венцов, определяемую расчетным путем по ГОСТ 19326-73 и ГОСТ 19624-74.

Таблица 191

Габаритные и присоединительные размеры конических редукторов (листы 133,134), мм

Таблица 192

Допустимые значения отношения  в конических редукторах узкого типа

Таблица 193

Допустимые значения отношения   в конических редукторах широкого типа

Выбор конических редукторов

Значения отношения Р/n_т для редукторов узкого и широкого типа, указанные в табл. 192 и 193, рассчитаны по поверхностной прочности рабочих поверхностей зубьев и по напряжениям изгиба зубьев шестерни при передаче равномерной, реверсивно действующей нагрузки. Зубчатые колеса выполнены с тангенциальными зубьями с углом спирали около 15°. Материал шестерни кованая сталь с пределом прочности σ_в = 700 МПа и пределом текучести σ_т = 450 МПа. Материал колеса кованая сталь с σ_в = 600 МПа и σ_т = 350 МПа

Редуктор выбираемся по наибольшему крутящему моменту на тихоходном валу. По заданному наибольшему моменту определяют значение отношения

где Т_Тз – заданный наибольший момент на тихоходном валу редуктора. При этом должно удовлетворяться условие

где  -значение, взятое по табл. 192 и 193.

При заданной наибольшей мощности на тихоходном валу и частоте вращения тихоходного вала определяют

где    — расчетное значение отношения мощности на тихоходном валу редуктора к частоте вращения тихоходного вала; Р_Тз – наибольшая заданная мощность на тихоходном валу; n_Тз – заданная частота вращения тихоходного вала, мин-1; K₁ – коэффициент, учитывающий характер нагрузки; К₂ – коэффициент, учитывающий продолжительность работы редуктора, определяемый по графику (рис. 14).

Значения коэффициента К₁ в зависимости от нагрузки следующие:

Значение коэффициента К₂ определяется отдельно по поверхностной прочности и по прочности зубьев на изгиб в зависимости от общего срока службы редуктора t. Если значение t выходит за пределы графика, то в расчет принимается соответствующее предельное значение К₂.

При известных значениях К₁ и К₂ определяется  и по заданным передаточному числу и частоте вращения тихоходного вала по табл. 192 и 193 определяют редуктор. Следует иметь в виду, что расчетные значения  как по поверхностной прочности зубьев, так и по изгибу должны быть ниже допускаемых.

Пример. Для привода тянущих роликов закалочной установки выбрать размеры конического редуктора. Крутящий момент на тихоходном валу редуктора Т_Т = 625 Н·м при непрерывной работе в течение 16 ч в сутки (205 дней в году, полный срок службы 6 лет). Частота вращения тихоходного вала n_т = 400 мин-1, передаточное число и = 3,75. Срок службы редуктора t = 16·205·6 = 19500 ч. По характеру нагрузки принимаем коэффициент K₁ = 1. По графику (см. рис. 14) находим К₂ = 1,25 по поверхностной прочности зубьев и К₂= 1,11 по изгибу зубьев. Значения :

по поверхностной прочности зубьев

По табл. 192 при n_т =400 мин-1 для передаточного числа и = 4 находим значения, близкие к расчетным по поверхностной прочности

по изгибу зубьев

Эти значения соответствуют редуктору с R_e = 250 мм.

Рис. 14.

Устройство редуктора

Виды редукторов

Назначение редуктора это передача крутящего момента от привода к исполнительному механизму и изменение крутящего момента и угловой скорости, в том числе и направление вращения вала. В машиностроении применяются червячные, цилиндрические, конические, планетарные, волновые и другие виды редукторов. Они применяются для привода барабанов лебедок грузовых и пассажирских лифтов или конвейерных лент, в червячных и шестеренных талях, для вращения валков прокатных станов и т.д. Основной рабочий орган редуктора это зубчатое колесо, которое входит в зацепление с сопряженным колесом, обеспечивая передачу крутящего момента. В цилиндрическом редукторе, применяемом для передачи крутящего момента между параллельными валами, применяется цилиндрическое зубчатое колесо, зацепление в котором может быть прямозубым, косозубым или шевронным. Для передачи вращения между перпендикулярно расположенными валами применяются червячный или конический редуктор. В червячном редукторе применяется т.н. червячная передача, состоящая из червяка и червячного колеса. Червяк может быть цилиндрическим или глобоидным. В коническом редукторе применяются конические колеса с прямозубым или косозубым зацеплением, оси вращения которых расположены под 90° друг к другу. Наиболее сложным, производительным и дорогим является планетарный редуктор, который применятся для передачи вращения между соосными валами, где требуется обеспечение больших передаточных чисел, высокой производительности и компактности.

Как устроен редуктор

Рассмотрим назначение и устройство редуктора, принцип работы на примере двухступенчатого цилиндрического редуктора.

Основные элементы редуктора это корпус, в котором смонтированы детали редуктора, тихоходный вал, обозначен буквой Т и быстроходный вал (Б), промежуточный вал и зубчатые колеса. Так как основное назначение редуктора это повышение крутящего момента за счет редуцирования, т.е. уменьшения угловой скорости вращения выходного вала, то тихоходный вал соединен с исполнительным механизмом, а быстроходный вал соединен с приводом (электродвигатель, гидромотор или ДВС). На быстроходном валу смонтировано зубчатое колесо, которое вращается с теми же параметрами, что и быстроходный вал. Это зубчатое колесо входит в зацепление с колесом большего диаметра, расположенным на одном конце промежуточного вала. За счет разницы в диаметрах промежуточное колесо вращается медленнее, но с большим крутящим моментом. На второй конец промежуточного вала смонтировано зубчатое колесо меньшего диаметра, но вращающееся с той же скоростью и моментом.

Малое колесо промежуточного вала передает вращение на зубчатое колесо тихоходного вала, имеющее больший диаметр, поэтому снижение скорости вращение и прирост момента повторяются. Таким образом, в таком редукторе выполнены два зацепления, производящие уменьшение скорости вращения и увеличение крутящего момента. Каждое зацепление имеет свое передаточное отношение равное отношению угловых скоростей или диаметров колес. Передаточное отношение редуктора это произведение передаточных отношений отдельных пар колес. Таким образом, получаем двухступенчатый редуктор, состоящий из двух пар зубчатых колес, передающих крутящий момент. На данном примере мы узнали, как устроен редуктор.

Устройство и работа планетарного редуктора

Червячный, цилиндрический и конические редуктора имеют, в общем, схожую конструкцию – зубчатые колеса соединены последовательно и в зацепление всегда находятся два колеса, причем каждый вал приводится в движение своим колесом. Это обеспечивает простоту конструкции, надежность, однако приводит к увеличению габаритов и массы.

В планетарном редукторе применен иной принцип устройства и работы. Простая планетарная передача состоит из шестерен-сателлитов 2, закрепленных на водиле 4, вращающихся вокруг центральной, солнечной шестерни 1, при этом опорой для шестерен-сателлитов служит неподвижная коронная шестерня 3. Вращение передается несколькими сателлитами, которые вращаются вокруг солнечной шестерни. Вследствие этого уменьшается нагрузка на центральное колесо. Передаточное отношение определяется отношением угловой скорости солнечной шестерни к угловой скорости водила. Планетарные передачи так же могут быть многоступенчатыми, где применяется несколько рядов сателлитов и солнечных шестерен, что увеличивает передаточное число до 1000 и более. Планетарные редуктора применяются в приводах требующих высоких оборотов, например приводы транспортных машин, коробках передач, сервоприводах и т.д.

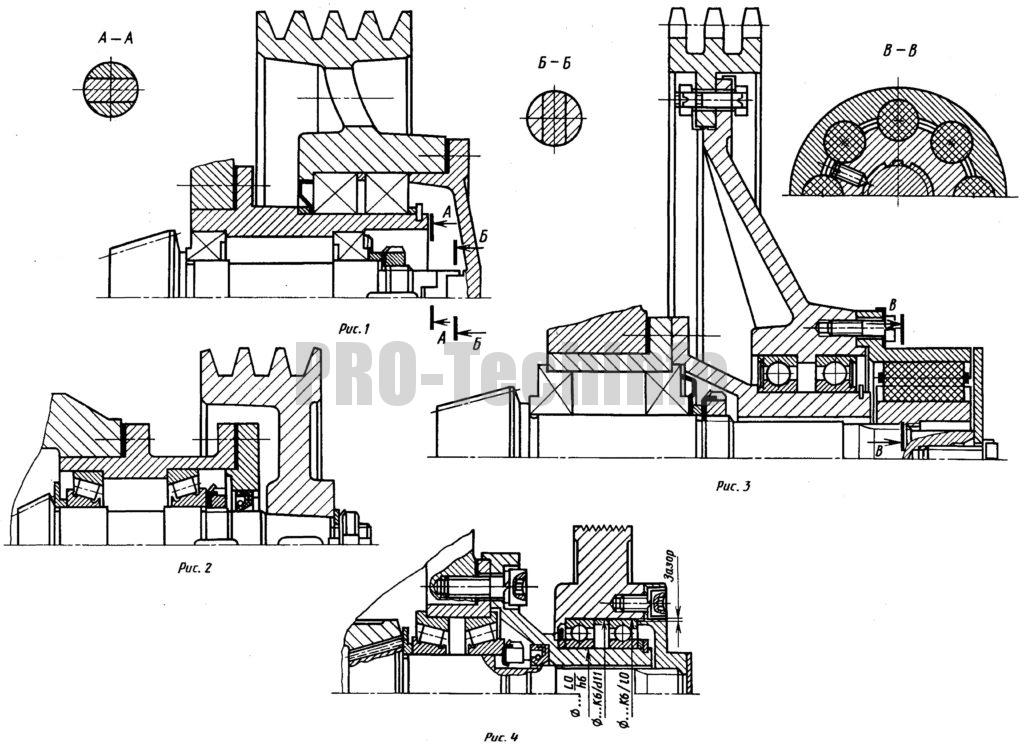

Исполнения быстроходного вала для конического редуктора.

Исполнения быстроходного вала конического редуктора для случая применения между электродвигателем и редуктором ременной или цепной передачи представлены на рис. 1…4.

Рис. 1, 3, 4 — подшипники вала шестерни и шкива (звездочки) раздельны. Шкив (звездочка) опирается через два своих подшипника на стакан. Вал разгружен от сил натяжения ремня, крутящий момент со шкива (звездочки) передается или через упругую муфту и шлицы (рис. 3), или через жесткую компенсирующую муфту (рис. 1), или через шлицы (рис. 4).

Рис. 2 — шкив расположен непосредственно на валу и нагружает его силами от натяжения ремня.

Соседние страницы

• Кинематические схемы редукторов
• Редуктор с вертикальными валами
• Редуктор с двумя быстроходными валами.
• Редуктор двухступенчатый
• Редуктор двухступенчатый соосный
• Варианты исполнений опор валов цилиндрического двухступенчатого соосного редуктора
• Редуктор с торсионными валами
• Редуктор двухступенчатый трехпоточный соосный
• Редуктор соосный цилиндрический с внутренним зацеплением тихоходной ступени
• Мотор-редуктор МЦ2С-125
• Редуктор цилиндрический Ц2-160
• Редуктор цилиндрический двухступенчатый 1Ц2У.
• Редуктор Ц2-200.
• Редуктор специальный
• Редуктор Ц3КФ-100
• Редуктор РТЦ-500.
• Редуктор трехступенчатый
• Редуктор РЦТ-1015.
• Редуктор конический К-125.

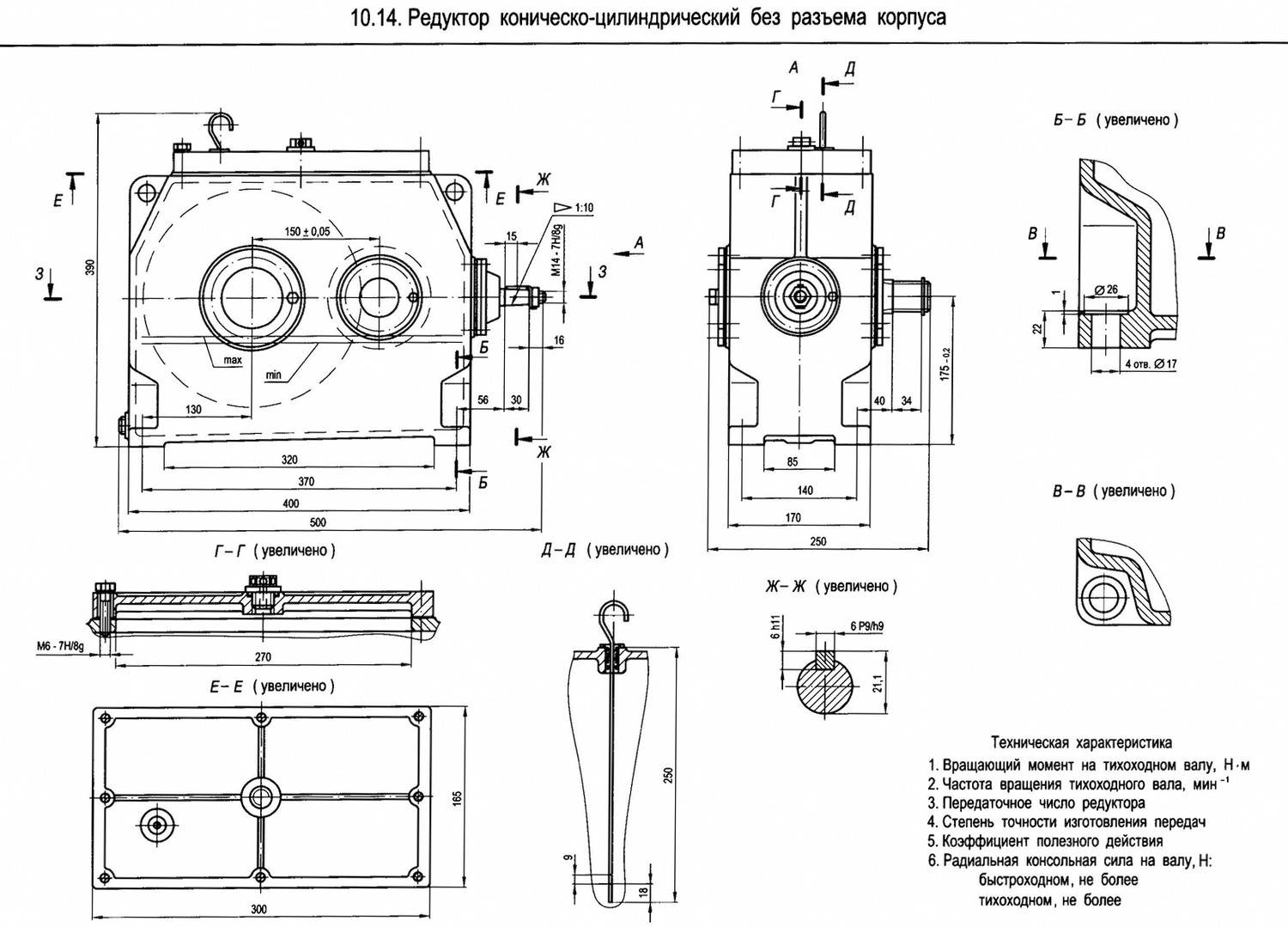

• Редуктор коническо-цилиндрический
• Редуктор червячный.
• Мотор-редуктор цилиндрическо-червячный.
• Редуктор цилиндрическо-червячный.
• Редуктор червячный двухступенчатый.

Редукторы цилиндрические одноступенчатые типа Ц

Редукторы этого типа имеют межосевые расстояния от 800 до 1120 мм, предназначены для привода крупных машин для длительного режима эксплуатации и рассчитаны на передачу крутящего момента на тихоходном валу от 125 000 до 355 000 Н · м при передаточных числах от 1,6 до 6,3.

На листах 47, 48 показана конструкция редуктора Ц-800. Зубчатое зацепление — шевронное, шестерня откована вместе с валом, литое колесо насажено на вал с допусками прессовой посадки. В каждой опоре быстроходного вала установлено по два роликоподшипника с короткими цилиндрическими роликами. Безбортовые наружные кольца обеспечивают свободную установку шеврона шестерни по шеврону колеса.

При использовании двух одинаковых подшипников в одной опоре для равномерной загрузки необходимо проводить подбор по наименьшим отклонениям наружного диаметра и радиального зазора между телами качения и кольцами. Кольцо лабиринтного уплотнения торцевой поверхностью упирается в торец внутреннего кольца подшипника, с другой стороны два полукольца, установленные в канавке вала, с необходимой подгонкой по месту служат упором для лабиринтного кольца и вместе жестко крепят внутренние кольца подшипника и передают осевые силы на вал. Для удержания двух полуколец на них надевается сплошное кольцо, которое закрепляется болтами к лабиринтному кольцу, и головки болтов скрепляются проволокой.

Вал колеса установлен на двухрядных конических роликоподшипниках. Внутренние кольца от осевого смещения крепятся двумя полукольцами, закладываемыми в канавку вала, и охватываются специальной шайбой. Шайба закрепляется болтами, ввернутыми с торца вала. Два полукольца требуют слесарной подгонки при сборке редуктора, что обеспечивает плотное беззазорное соединение кольца подшипника и торца бурта вала.

Таблица 96

Габаритные и присоединительные размеры цилиндрических одноступенчатых редукторов типа Ц (лист 48), мм

Продолжение табл. 96

Таблица 97

Основные параметры зубчатых передач цилиндрических одно- и двухступенчатых редукторов типа Ц и Ц2Ш

Примечание. Z_∑ = 112 при и≤ 3,15, z_∑ = 126 при и > 3,151.

Течь масла по валу предотвращается лабиринтным уплотнением и отводом масла из полости между подшипниками и лабиринтным кольцом через отверстие в корпусе, через которое масло поступает в картер. В нижней части торцевой крышки осевого крепления наружного кольца подшипника против вертикального отверстия отвода смазки должен быть выполнен вырез для свободного прохода масла.

Корпус редуктора выполняется из чугуна, а в более ответственных случаях — из литой стали. К нижней части корпуса крепится на болтах сварной поддон, и к нему приваривается труба для отвода масла из картера. Верхняя часть корпуса состоит из двух частей толстой рамы и сварного кожуха. Рама на болтах крепится к нижней части корпуса и совместно с ним ведется расточка отверстий под подшипники. Сварной кожух крепится болтами к раме через фланец.

Централизованное смазывание зацепления и подшипников обеспечивается подачей охлажденного масла через отверстие, просверленное с торцевой стороны корпуса, масло через трубы подводится к брызгалу и при наличии отверстий распределяется по всей длине зацепления. Есть также индивидуальный подвод смазки к каждому подшипнику.

Габаритные размеры редукторов (лист 48) приведены в табл. 96. Основные параметры зубчатых Передач цилиндрических резисторов типа Ц приведены в табл. 97.

При применении зубчатых колес с z = 17 коэффициенты смещения исходного контура должны быть  x₁=0,2; х₂ = -0,2.

По основным параметрам рассчитывается число зубьев шестерни и колеса и фактическое передаточное число, которые даны в табл. 98.

В табл. 99 приведены крутящие моменты, передаваемые тихоходными валами, и предельная частота вращения быстроходного вала.

Значения крутящих моментов Т_т приведены для шестерен из стали 35ХМ ГОСТ 4543-71 с твердостью 300…330 НВ и колес из стали 35ХМЛ с твердостью 260…290 НВ.

Таблица 98

Фактические передаточные числа и числа зубьев шестерен и колес в цилиндрических одноступенчатых редукторах типа Ц

Таблица 99

Крутящие моменты и предельная частота вращения в цилиндрических одноступенчатых горизонтальных редукторах типа Ц

Примечание. Т_т — момент, передаваемый тихоходным валом; n_Б — частота вращения быстроходного вала.

Методика выбора редукторов типа Ц такая же, как и у редукторов РЦО.

Расположение и размеры отверстий для подвода и отвода масла приведены в табл. 100.

В зависимости от типоразмера редуктора и передаточного числа в табл. 101 приведен расход масла при струйном смазывании.

Сорт масла при окружной скорости до 2,5 м/с — П-8п, свыше 2,5 и до 5 м/с авиационное МС-20, свыше 5 до 20 м/с-И-50А.
