Компрессор из холодильника своими руками

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Проверка работоспособности

После разборки холодильника и компрессора требуется проверить работоспособность всех деталей. Делать это нужно в связи с тем, что деталь была снята со старого холодильника, а он уже давно может не работать. Поэтому необходимо обязательно это сделать. Для начала следует расплющить плоскогубцами трубки.

Делать это нужно для того, чтобы сквозь них мог проходить воздух. Дальше требуется ранее снятое реле поставить обратно в то же положение, что и было до этого. Не нужно забывать о правильном монтировании реле. Верх и низ должны быть на своём месте. Если его установить другим образом, то компрессор может выйти из строя, что приведёт к неисправимой поломке, или вовсе сгореть.

После этого включить компрессор в розетку и наблюдать за работоспособностью агрегата. Если он не работает, это значит то, что неправильно соединены провода или компрессор не работает. После включения компрессора в розетку из трубочек должен пойти воздух. Это будет показателем работоспособности аппарата. Необходимо пометить, из какой трубки выходит воздух, а в какую входит.

Собираем компрессорную установку

Компрессор от холодильника снабжен пусковым реле, к которому изначально подведен термостат. В данной сборке он не участвует, поэтому его необходимо отключить, предварительно отметив контакты на пусковом реле, и замкнуть их отрезком изолированного провода.

Подбираем кислородный шланг по диаметру патрубка, и монтируем воздушный фильтр на вход компрессора. Один его пластиковых патрубков для отбора воздуха можно обрезать, оставив свободным отверстие. В соединении можно обойтись без хомутов, поскольку этот элемент нашей установки не находится под давлением.Патрубок для него не стоит делать длинным. Отрезаем его ножом, и насаживаем фильтр от руки. Чтобы медные трубки компрессора не находились на одной линии, и не мешали друг другу, их можно отогнуть в разные стороны.

Следом крепим второй воздушный фильтр на выход. При необходимости медный патрубок под него можно укоротить кусачками.

Как показала практика самого автора, даже при сравнительно небольшом давлении такая сборка не может обойтись без прижимных хомутов. Насаживаем их на патрубки, и поджимаем соединение. Второй выходящий из компрессора медный патрубок автор заглушил саморезом и изолентой.

Прикрепляем к воздушному фильтру небольшой отрезок кислородного шланга, и подключаем спиральный шланг для компрессорных работ. Это можно сделать и через быстросъемный переходник.

Теперь можно подключить к спиральному шлангу воздушный пистолет для подкачки колес, и проверить работоспособность нашей установки. Чтобы избежать избыточного давления в шлангах и фильтре, можно обжать курок воздушного пистолета нейлоновой стяжкой.

Как видим, автору самоделки удалось получить рабочее давление около 3 Атм, что вполне достаточно для оперативной подкачки колес в гараже. Кстати, такую установку можно использовать для самых разноплановых работ, например, для покраски краскопультом.

Пошаговая инструкция по сборке

Перед тем как приступать к работе, следует подготовить все необходимые инструменты и материалы. Такие наборы могут отличаться друг от друга в зависимости от того, чего ожидает будущий владелец компрессора.

Кроме самого компрессора, который снимается с холодильника, требуется подготовить следующее:

  • Ресивер. Как альтернативный вариант подойдёт корпус от старого огнетушителя. Также можно сварить такой корпус из листа металла или трубы.
  • Набор различных шлангов. Можно использовать автомобильные шланги. Один должен быть 100 миллиметров, а два не менее 600 миллиметров.
  • Расходные материалы. Бензиновый фильтр от автомобиля, манометр, хомуты, проволока и тому подобное.
  • Инструмент для скрепления. Плоскогубцы, отвёртки, дрель с набором свёрл.
  • Дополнительно потребуется деревянная доска, которая будет основой для всей конструкции. К ней компрессор необходимо привинтить с помощью обычных саморезов. Нужно крепить аппарат к доске в том положении, в котором он был размещён непосредственно на холодильнике.

Потом следует взять ёмкость из пластика любых размеров от трёх литров. В верхней части ёмкости нужно просверлить несколько отверстий для трубок компрессора. Потом вставить трубки в сделанные отверстия и залить всё смолой. Входная трубка при этом должна быть расположена на расстоянии 200 мм от края ресивера. Выходная трубка должна быть размещена на 10 мм внутрь ёмкости.

Ресивер можно делать из пластика, и здесь ничего страшного не произойдёт. Но для большей надёжности рекомендуется делать его из металлической коробки. С таким исходом событий нет необходимости заливать всё смолой для хорошей герметичности, а шланги при этом закрываются. Тем более что только на металлический корпус можно установить манометр.

Для этого в ресивере нужно просверлить отверстие для гайки, которую необходимо в таком отверстии заварить. Затем есть возможность завинтить манометр в гайку. После этого заканчивается работа над созданием самодельного компрессора из холодильника. Для покраски можно использовать любые материалы, но сначала можно для избежания коррозии зачистить и прогрунтовать. После этого только следует прикрепить ресивер к основе с помощью проволки.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

  • Требуется защищать технику от перегрева. Иначе она может выйти из строя.
  • Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
  • Использовать самодельный компрессор нужно строго по назначению.
  • Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
  • Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Процесс изготовления компрессора из холодильника

Технология изготовления самодельного компрессора из холодильника состоит из нескольких этапов.

Ресивер

Ресивер для компрессора из газового баллона

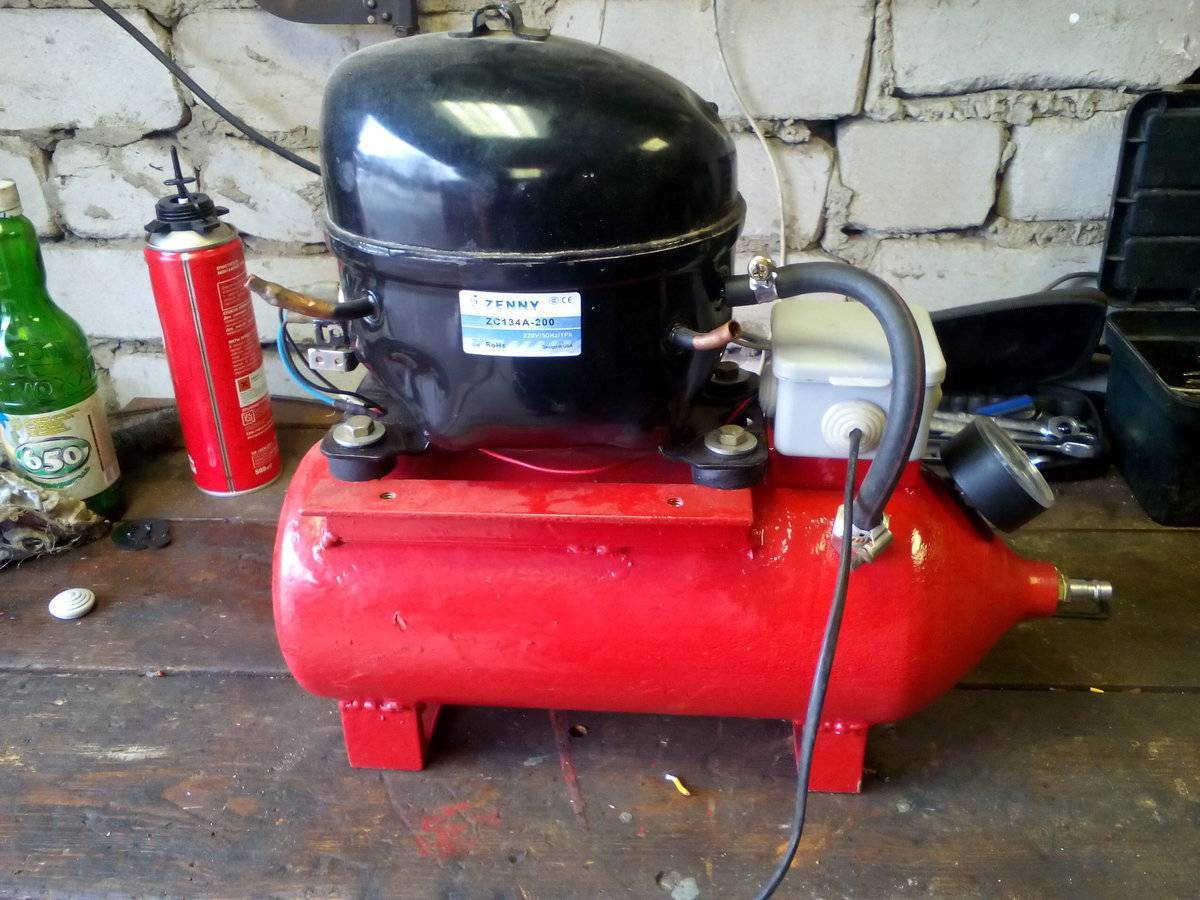

Чтобы сделать компрессор из холодильника, необходим качественный ресивер. Для этого используется металлическая емкость с герметичным выходом — пустой газовый баллон на 11 литров. Прежде всего, надо избавиться от остатков газовой смеси в баллоне, для чего его изнутри хорошенько промывают водой. Затем к отверстию в торце прикладывается переходник на 1/4 дюйма и обваривается встык с максимальной герметичностью шва. Готовый переходник следует заглушить болтом.

В нижней части баллона сварным способом устанавливаются опоры с колесиками. Для устойчивости приваривается опора в верхней части, обеспечивающая горизонталь. В результате получается баллон, опирающийся на три точки (два колеса и опорная скоба), снабженный выходным штуцером.

Монтаж компрессора

Устройство компрессора из холодильника своими руками

Следующий шаг — установка компрессора на ресивер. Для этого понадобится приварить сверху горизонтально расположенного баллона две монтажных скобы. Расстояние между ними соответствует положению крепежных отверстий на компрессоре, который будут фиксировать на скобах прижимные болты. Для обеспечения бесшумной работы, которой отличаются самодельные компрессорные установки, сделанные из старых холодильников, между корпусом устройства и скобами следует установить резиновые прокладки.

Важно! Перед установкой компрессора надо заменить масло, находящееся внутри него, на другое, нейтральное к действию воздуха (подойдет лукойловское 10 W-40). Замену масла производят через запаянный отвод, который после этого следует вновь загерметизировать

Для исключения попадания масла в воздух необходимо на выходе из компрессора установить фильтр.

Обратный клапан и переходник на аппаратуру

Установка обратных клапанов – схема

Следующий этап изготовления самодельного компрессора — монтаж обратного клапана и переходника для присоединения регулировочной аппаратуры. Для этого понадобится просверлить в корпусе ресивера соответствующие отверстия — под обратный клапан удобнее расположить сбоку, а под аппаратуру — сверху, поблизости от компрессора.

В корпус ресивера вваривается муфта с внутренней резьбой, такой же, как у обратного клапана. На нем необходимо заглушить отверстие для сброса давления, поскольку подобное устройство имеется в блоке аппаратуры управления, взятого у старого холодильника.

Отверстие глушится винтом, под который предварительно нарезается резьба. Винт обматывается фум-лентой и плотно завинчивается в отверстие. Затем обратный клапан соединяется с отводом компрессора, для чего используется медная полудюймовая муфта-соединитель. Концы трубок с предварительно вставленными частями муфты развальцовывают, после чего муфта плотно соединяется.

Монтаж регулировочной аппаратуры

Лучше всего использовать регулировочную аппаратуру, которая была установлена на холодильнике в комплекте с компрессором. Они оптимальным образом подходят друг к другу. В состав регулировочной сборки обычно входит реле давления, клапаны сброса давления, манометры и нескольких регуляторов.

Сначала устанавливается реле давления. Это черная коробочка с манометром, ее присоединяют через удлинитель с наружной резьбой к выходу в верхней части баллона рядом с компрессором. Затем к реле присоединяются все остальные части сборки.

Регулировочная аппаратура на компрессоре

Подключение электрики

Провода питания компрессора от холодильника подключаются к соответствующим контактам реле давления. Для этого надо снять с реле крышку, после чего станут видны контакты. Трехжильный провод компрессора (с заземлением) подключается к соответствующим контактам (они отмечены специальной маркировкой), подобным образом подключается провод питания, оснащенный вилкой для силовой розетки. Проверяется прочность соединения контактов, крышка реле устанавливается на место.

Провода питания компрессора от холодильника

Собираем устройство

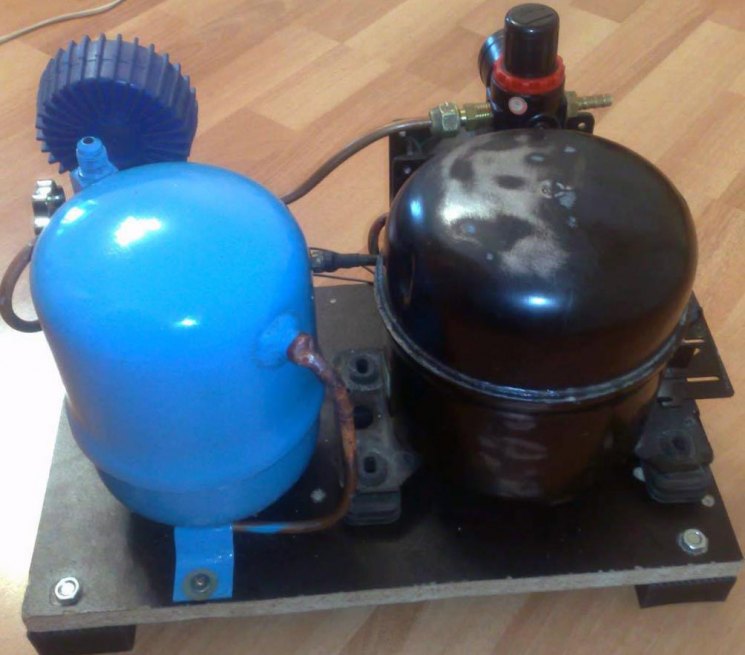

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

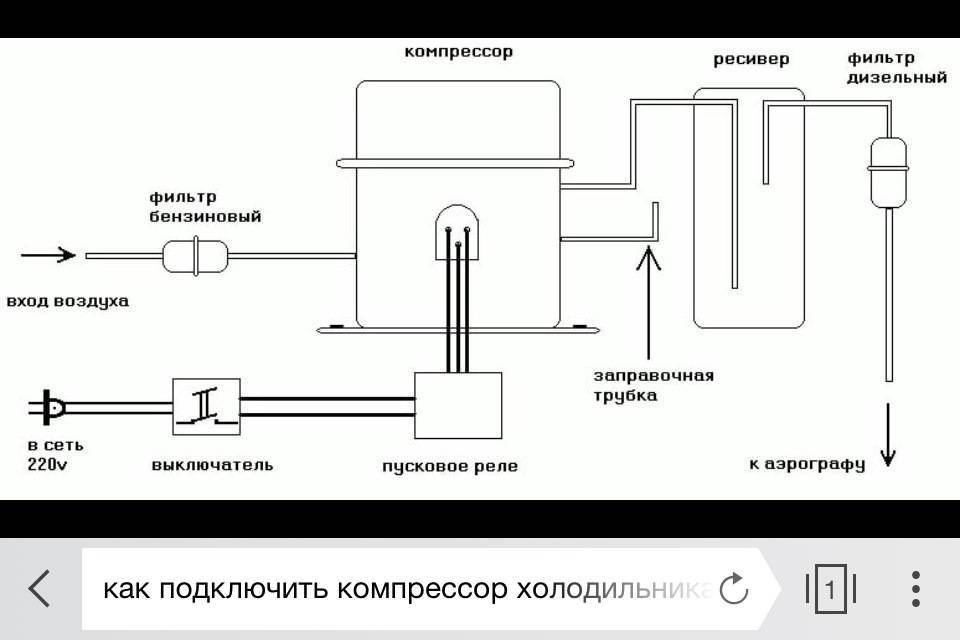

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.


Схема компрессора для покраски авто

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.


Самодельный компрессор для покраски автомобиля

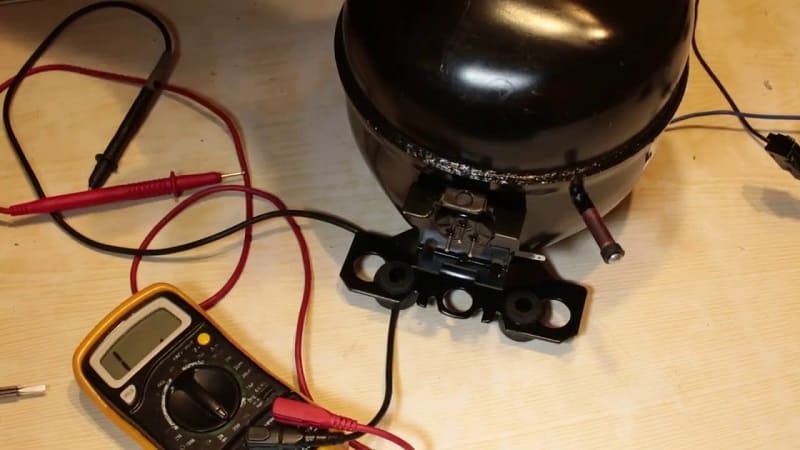

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Демонтажные работы с холодильником

Для того чтобы скрафтить мини-компрессор своими руками, необходимо подготовиться к работе. Для начала требуется снять компрессор непосредственно с холодильника. Это первоначальный этап. Он располагается в задней части холодильника снизу. Чтобы его снять, следует подготовить набор основных инструментов: плоскогубцы, набор ключей и отвёртки (фигурную и обычную). На самом компрессоре есть две трубки, которые соединяются с системой охлаждения холодильника. Их необходимо откусить с помощью кусачек или плоскогубцев. Отпиливать их ножовкой по металлу категорически запрещено, поскольку при распиливании мелкие части металла могут попасть в мотор, что может привести к катастрофическим последствиям.

Компрессор для краскопульта своими руками.

Watch this video on YouTube

После этого требуется снять пусковое реле. Оно имеет вид обычной коробки чёрного цвета с торчащими проводками из неё. Для начала необходимо открутить крепления, а потом перекусить провода, ведущие к вилке. Не нужно забывать отметить верхнюю и нижнюю часть реле, чтобы потом не было ошибки при установлении. Также надо забрать все элементы крепления агрегата, их тоже можно с пользой применить при изготовлении компрессора высокого давления своими руками.

Работа с агрегатом

Если планируются создать самодельный компрессор ЗИЛ, а именно из автомобиля, то с самим агрегатом дополнительных работ производить не требуется. Его можно сразу устанавливать на станину и осуществлять подключение двигателя. При этом лучше всего использовать ременную передачу.

Однако когда делается самодельный компрессор из двигателя холодильника, то требуется произвести определенную доработку. Лучше всего сразу разрезать корпус по верхней крышке и аккуратно извлечь механизм.

Затем стоит произвести чистку устройства и дозаправку его маслом. Также нужно поменять все шланги и соединить внутренние концы входа и выхода между собой. Хотя это зависит именно от модели самого компрессора.

Сразу стоит сказать, что самодельные воздушные компрессоры обычно работают с большим количеством масла. Поэтому все шланги стоит приобретать в автомобильном магазине с учетом данной среды.

После всего механизм снова помещают в корпус и накрывают крышкой. Ее можно зафиксировать при помощи пайки. Однако сразу стоит подумать о том, чтобы заменить данную деталь, поскольку обратно ее установить будет очень трудно.

На входной патрубок компрессора следует закрепить воздушный фильтр. Это защитит его от лишнего загрязнения. На выходе же из него монтируют обратный клапан.

Устанавливают компрессор в том же положении, в каком он работал на холодильнике. При этом его фиксируют в подвесном ложе с использованием пружин. Фактически можно полностью вырезать посадочное место на холодильнике и смонтировать его на станину.

Некоторые специалисты предлагают использовать дополнительные резиновые прокладки, чтобы избавиться от лишней вибрации. Также можно использовать шумоизоляцию, повысив уровень комфорта работы с изделием.

Самоделки из компрессора от холодильника

Самая распространенная в интернете самоделка из компрессора холодильника, это устройство для подкачки автомобильных шин и лобзик. Если вы еще до сих пор пользуетесь ножным насосом, то задумайтесь про изготовление компрессорного, с помощью которого можно будет подкачать шины своего автомобиля за считанные минуты.

Компрессор из холодильника своими руками

При изготовлении воздушного компрессора из холодильника, для подкачки шин, потребуются следующие материалы:

  1. Металлические хомуты;
  2. Резиновый шланг;
  3. Переходник от велосипедного насоса;
  4. Несколько топливных фильтров от автомобиля.

В первую очередь следует снять компрессор с холодильника, после чего его нужно будет подсоединить напрямую, с помощью вилки и медного кабеля. Клеммы подсоединения холодильного компрессора, расположены под крышкой, там же, где и реле устройства.

Поэтому, используя отвёртку, следует открутить болты удерживающие крышку, после чего, нужно будет подсоединить медные провода к клеммам компрессора. Если защитное заземление использоваться не будет, то от подключения третьего провода, на корпус компрессора, можно смело отказаться.

Далее нужно проверить, всё ли правильно сделано, и, убедиться в том, что компрессор с холодильника действительно работает. При подключении компрессора к сети, из одной его трубок должен идти воздух, а вторая трубка, наоборот, должна его всасывать.

Теперь осталось подсоединить к патрубкам компрессора фильтры. Дело в том, что воздух в компрессор может поступать с пылью, а это чревато быстрым выходом устройства из строя. Второй фильтр, на выпускном патрубке (откуда будет поступать воздух) нужен затем, чтобы предотвратить попадание масла в трубопровод.

После того, как фильтры успешно установлены, к той трубке, через которую выходит воздух, следует подсоединить шланг, предварительно зафиксировав его, металлическим хомутом. На обратном конце шланга, нужно будет установить насадку от насоса.

На этом самодельный компрессор для подкачки шин из холодильника готов. Остается лишь проверить его в работе, а при необходимости, и доделать, например, установив на него манометр.

Лобзик из компрессора холодильника

Если  приходится часто пилить древесину и работать с ней, то, пожалуй, не обойтись без такого инструмента, как лобзик. А ведь немногие знают, что из компрессора холодильника можно сделать эффективный лобзик, ничуть не хуже, чем заводской.

Особенность самодельного лобзика заключается в том, что в нижней его части крепится режущее полотно, посредством двух металлических пластин. Для этих целей придется разобрать компрессор с холодильника практически полностью, оставив лишь один поршень.

На этом лобзик из компрессора от холодильника почти готов, остается лишь сделать переходник для полотна, который будет закреплён к поршню компрессора. Для этого можно использовать две узкие металлические пластины, и болты с гайками, которые бы их стягивали и удерживали, тем самым, режущее полотно самодельного лобзика.

Всю конструкцию лучше жёстко зафиксировать под столешницей, определив заранее длину режущего полотна. Если же нужно регулировать высоту, и даже менять положение лобзика во время резки, то придется подумать над подвижной частью, к которой будет закреплён компрессор от холодильника.

Детали для сборки компрессора

  • реле давления;
  • манометр;
  • редуктор с масловлагоотделителем;
  • фильтр масловлагоотделитель;
  • переходники;
  • крестовина;
  • штуцер и гайка;
  • муфта;
  • ниппель;
  • трубка;
  • автомобильные хомуты;
  • ресивер;
  • гайки, шпильки, шайбы;
  • мебельные колеса;
  • автомобильное масло;
  • тумблер;
  • вилка и шнур;
  • топливный фильтр;
  • фанерные панели (ДСП);
  • компрессор от холодильника;
  • маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

  1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
  2. Масло следует добавить через третью паяную трубку.
  3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
  4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Подготовка и подключение компрессора от холодильника для использования в компрессорной установке

При подключении компрессорного блока можно оставить ту же схему, какая была предусмотрена изначально – через реле старта. К этому реле можно присоединить провода датчика давления, который будет прерывать цепь после достижения в ресивере расчётных параметров давления. Дополнительными удобствами является оборудование всей системы кнопочным выключателем и светодиодным индикатором работы. Перед подключением в блоке можно поменять масло. Старое масло рассчитано на работу с фреоном. Специальное компрессорное масло для работы в воздушной среде защитит электродвигатель от перегрева и преждевременного выхода из строя.
