Правила
Нередко при заточке ножиков на дому домочадцы пользуются абразивными брусочками. Однако для того чтобы использовать их на практике, нужны необходимые навыки и опыт работы с ними. Ведь если нож заточен под неправильным углом, то лезвие остаётся тупым.
Схема расположения брусочка к лезвию.
Перед непосредственным изготовлением станка нужно прислушаться к советам от слесарей-заточников.
При заточке ножа мастер выполняет такие действия:
Определяет угол между рабочей областью лезвия и брусочком. Причём для каждой модели углы бывают разными;
Нож расположен под углом в 90 градусов к направлению бруска. Канавки, которые образуются при трении бритвенного спуска ножика о брусок, должны находиться под 90 градусов к ножевой линии. Угол в подобной ситуации равен половине заточки;
Как правило, угол составляет 25 градусов;
Слесарь начинает обработку с начала ножного лезвия;
При регулировке заточного угла мастер закрашивает часть ножного лезвия любым маркером. В итоге слесарь контролирует непосредственно рабочую область.
Как правило, после заточки рабочее лезвие имеет неоднородные деформации. Поэтому при самостоятельной обработке «точкой отчёта» должна быть не острая часть ножика.
Выбор брусочков для заточки ножа
Основной показатель брусочка — зернистость.
Брусок — это основной компонент, который делает лезвие тонким и острым. В итоге перед выбором конструкции необходимо выбрать нужные брусочки.
При самостоятельной заточке ножей домочадец пользуется такими типами брусочков
которые имеют высокую зернистость. С помощью применения таких брусков исправляют форму ножного лезвия
имеющие среднюю зернистость. С помощью таких брусков слесарь удаляет канавки, которые образуются во время первичной обработки ножика
оселок, который покрыт пастой ГОМ. В подобной ситуации слесарь полирует лезвие.
При обработке ножиков на кухню можно использовать два типа— со средней и высокой зернистостью. А также в этом случае необходимо воспользоваться оселком.
Об устройстве заточных станков
Устройство бытовых точил подчиняется следующим правилам.
- Основными деталями заточного станка являются станина и закрепленный на ней электродвигатель.
- На конечной части вала двигателя крепятся лимбы, а на нем — заточной и шлифовальный круги. По бокам, перед шлифовальным и заточным кругами находятся колонны с направляющими для регулировки горизонтальной подачи обрабатываемого инструмента. Продольная подача затачиваемой детали выполняется вручную: деталь перемещается в нужном направлении.
- Заточной и шлифовальный круги должны быть снабжены защитными кожухами.
- На корпусе устанавливается двухкнопочный выключатель.
- Масса станины должна быть такой, чтобы обеспечивалась устойчивость точила.
- Для уменьшения шума и вибрации станина оснащается резиновыми ножками.
Основные характеристики
Станки для затачивания дисков пил могут обладать следующими параметрами:
- диаметры абразивных кругов —100 — 480 мм;
- мощность электромотора — до 380 Вт;
- диаметр затачиваемых пильных дисков — 65 — 630 мм;
- посадочный диаметр затачиваемых дисков — 12,7 — 32 мм;
- толщина снимаемого металла для 1-го зуба — до 0,2 мм за 1 проход;
- тип сети электропитания — однофазная или трёхфазная;
- тип передачи вращения от электромотора к абразивному кругу — ременная или шестерная;
- угол заточки — 0 — 300°;
- скорость вращения мотора — до 2900 об/мин;
- виды профилей затачиваемых зубьев — прямой, скошенный, трапециевидный и конический.
В паспорте данного точильного оборудования указаны точные характеристики.
Использование специализированных насадок
Использование специализированных насадок может помочь в более точной и эффективной заточке ножей. Инструкция по использованию:
- Выберите насадку в зависимости от типа ножа, который вы собираетесь заточить. Например, насадка для заточки японских ножей будет отличаться от насадки для заточки ножей с плоским лезвием.
- Выберите насадку в зависимости от желаемого угла заточки. Некоторые насадки позволяют заточить нож под углом 15 градусов, тогда как другие насадки могут использоваться для заточки под углом 20 или 25 градусов.
- Установите насадку на точилку, следуя инструкциям производителя. Обычно это включает в себя установку насадки на каркас точилки или на режущую поверхность.
- Подготовьте нож перед заточкой, убедившись, что лезвие чистое и сухое.
- Держите нож правой рукой (если вы правша) и прижимайте его лезвием к точилке с насадкой под углом, указанным в инструкции.
- Проводите нож по точилке с помощью движения, начиная у основания лезвия и заканчивая у его кончика. Повторяйте этот процесс для другой стороны лезвия.
- Проверьте результат заточки, используя специальное устройство для проверки угла заточки, или просто проверив остроту лезвия на куске бумаги или овоще.
Приспособление для заточки ножей своими руками — пошаговая инструкция с фото примерами
Использование на кухне острых ножей значительно облегчает приготовление пищи, ускоряет сам процесс, освобождая время для проведения досуга или просто для отдыха. Ведь нужно приложить немало усилий что бы тупым ножом разделать мясо, нарезать хлеб или овощи.
Современная промышленность реагируя на спрос потребителя и отвечая на вопрос : как заточить нож, разработала и внедрила в производство всевозможные приспособления для заточки ножей, способных удовлетворить самого требовательного покупателя.
У каждой хозяйки на кухне имеется несколько ножей, предназначенных для нарезки мяса, дробления костей или других твердых продуктов. Каждый нож требует определенного угла заточки. Заточить ножи можно с использованием различных приспособлений, что значительно ускоряет процесс заточки, но ухудшает качество и сделать это вручную.
Потребуются специальные навыки и сноровка, что бы заточить нож вручную до качественной остроты. Для начала нужно правильно выбрать точильный камень: понадобится несколько брусков с разной зернистостью, мелкозернистый используется для завершения шлифовки. Поверхность камня должна быть абсолютно плоской, без сколов, длина не меньше длинны лезвия ножа.
В быту, чаще всего используется классическое приспособление — оселок. Удерживая нож под небольшим углом и совершая круговые движения добиваются неплохого качества заточки
Есть важное условие — перед выполнением работы нужно обязательно намочить оселок
Несколько приемов заточки ножей
- Клиновидная — применяется для ножей, используемых как рычаг, довольно-таки высокопрочная и острая заточка;
- клинок с выпуклым или прямым спуском считается более прочной и предназначается для рубки;
- клиновидная заточка одной стороны в виде стамески — довольно редкая форма, выполняется специализированными фирмами производящими ножи. Данная форма заточки популярна в Японии, особенностью является то, что такая форма для левши и правши требует разного угла заточки;
- клинок с изогнутым спуском идеально подходит для резки.
Не составит особого труда сделать приспособление для заточки ножей своими руками.
Существует множество самодельных приспособлений, среди которых нужно отдать предпочтение тому, что больше всего удовлетворит требования определенного потребителя. Сделать приспособления для заточки ножей качественным и незаменимым помощником на кухне может практически каждый хозяин.
Для это потребуется надежный и устойчивый упор для крепления и подвижной брусок. Самое простое приспособление имеет форму домика, использовать его в быту сможет даже ребенок. Самодельные приспособления предназначены для точного удержания угла наклона к лезвию, добиваясь таким образом высокого качества работы.
Самое простое устройство для заточки ножей, по сути, является приспособлением состоящим из двух перпендикулярно соединенных брусков, скрепленных между собой шпильками, между которыми под нужным углом устойчиво крепится точильный камень.
Разновидностью самодельного приспособления есть конструкция с движимой, регулируемой площадкой и устойчиво крепящимся в ней ножом. Такая конструкция для крепления требует идеально ровной поверхности.
Для такого приспособления подойдет мраморная столешница, можно, так же, на обычный стол положить стекло. Чертеж приспособления для заточки ножей несложно подготовить даже человеку без опыта, для это достаточно школьных знаний и на основании чертежа приступить к созданию требуемой конструкции.
Для того что бы ножи как можно дольше оставались острыми следует придерживаться определенных правил использования и ухода:
- Ни в коем случае нельзя перегревать нож во время заточки, для охлаждения ножа в процессе работы можно использовать для охлаждения воду;
- что бы не подвергать нож коррозии после заточки его нужно насухо нельзя хранить ножи вместе с другими столовыми принадлежностями, лучше всего использовать отдельную коробку или специальные держатели;
- следить за состоянием рукоятки ножа, она должна надежно удерживать лезвие что бы не способствовать получению травмы;
- в работе использовать деревянные и пластмассовые разделочные доски, избегая каменных и стеклянных.
Если придерживаться этих простых правил — ножи прослужат долго и доставят истинное удовольствие при работе с ними.
Переходник
Это единственная деталь, которую нельзя сделать своими руками. Потребуется токарный станок и, соответственно, человек, умеющий на нем работать. Для чего нужен переходник? Дело в том, что размер вала двигателя около 14мм, при этом посадочное отверстие
круга наждака, как правило, имеет диаметр 32 мм. Это значит, что их «прямое» соединение абсолютно исключено. Переходник как бы увеличивает вал мотора стиральной машины до необходимого размера.
Для изготовления понадобиться отрезок стального «кругляка», длиной приблизительно 65 мм. и диаметром 60 мм. Последняя цифра обусловлена необходимостью, так называемого фланца – неподвижной шайбы на корпусе детали, в которую одной стороной упирается круг наждака. Его толщина должна быть не менее 4-х мм. Перед фланцем вытачивается посадочное место, диаметром 32мм. Далее идет резьба «М20», на которую будет накручиваться гайка, фиксирующая круг.
Для крепления на двигателе, в корпусе переходника делается отверстие, диаметром равное в валу. Далее все зависит от того, как фиксировался на стиральной машине шкив. Существовало два основных варианта:
- С помощью резьбы на валу двигателя и большой гайки.
- Болтом на 4, вкручиваемым в корпус переходника, перпендикулярно продольной оси мотора.
Изготавливаемая деталь должна иметь один из приведенных способов крепления, в зависимости от типа двигателя.
Иногда, домашние мастера стараются минимизировать расходы и изготавливают переходник с фланцем самостоятельно. Чаще всего, в качестве основы используется труба с подходящими внутренним и внешним диаметрами. Без должного опыта делать этого не стоит. Дело в том, что очень трудно подобрать подходящую заготовку, поэтому неизбежны «биения» и перекосы. Работать с таким наждаком будет небезопасно. Не стоит экономить на здоровье, тем более что стоимость работы мастера не превысит 500 рублей, а если деталь будет сделана из своего материала, то обойдется еще дешевле.
Ещё одна схема переходника для изготовления наждака из двигателя стиральной машины
Как сделать электроточилку для ножей
Заточка ножа – дело не быстрое, требующее особого внимания и осторожности. Можно даже сказать, довольно нудное это дело
Но некоторые люди относятся к этому процессу весьма трепетно, и подходят к нему со всей душой и ответственностью. И времени, соответственно, на это дело не жалеют, доводя лезвие до остроты бритвы. Хорошо, если на кухне только пара ножей. А если набор? Некоторые наборы бывают очень вместительные, насчитывающие около десятка клинков: для хлеба, для масла, для чистки овощей, для мяса, большие и маленькие, узкие и широкие, толстые и тонкие. Можно потратить немало времени, приводя в порядок всю эту кухонную утварь. Конечно, можно отнести всё это в ближайшую лавку, которая специализируется на заточке ножей, цепей, ножовок, и тому подобного. Ну, или же наточить на наждаке, если он имеется. А можно и сделать небольшое приспособление для быстрой заточки самостоятельно, которое свободно уместится в полке стола, или шкафчика на кухне, и всегда будет дома, под рукой!
Ничего сложного в этом деле нет. Конструкция самая примитивная – корпус, моторчик, и кнопка пуска.
Приспособления для заточки ножей и инструмента
Используется специализированный наждак, с торцевой рабочей поверхностью. Направляющая для каретки размещается внизу, подальше от оси вращения.
Именно в этой части диска наиболее эффективна работа абразива. Направляющая с режущим элементом перемещается вручную, прижим обеспечивается собственной тяжестью ножа.
Как точить стамески
Для заточки стамесок и ножей рубанков также можно использовать электрический наждак и фиксирующую каретку. Однако эти инструменты компактны, и с ними может справиться механическое приспособление.
Существует два равнозначных способа – вдоль кромки, и поперек. Качество обработки примерно одинаковое, поэтому нельзя отдать преимущество конкретному приспособлению.
Заводское изделие предполагает поперечную правку лезвия.
По аналогии изготавливаем из толстой фанеры каретку. В качестве направляющих используем любые катки, желательно в количестве больше двух. Двигая станок по наждаку, можно придать острию стамески идеальную форму.
Если вам не требуется серьезная заточка, для небольшой правки подойдет и более простое устройство. Закрепите на стамески брусок с требуемым углом наклона. Положите рядом наждак и кусок стекла. На стекло нанесите мыльный раствор.
Эффективность приспособления вас приятно удивит.
А для поперечной заточки – можно изготовить не менее простое приспособление. Направляющая одновременно является опорой. На подвижной части вертикально крепится лезвие. Единственный недостаток – угол фиксированный и определяется при изготовлении.
Правда, в отличие от ножа, отклонение от идеала не настолько критично.
Это же приспособление подойдет для заточки ножей рубанка. Только из-за ширины лезвия, процесс достаточно трудоемкий. Поэтому можно использовать электрический наждак с торцевой рабочей поверхностью.
Упор выполняется из деревянного бруска. Необходимо обеспечить лишь изменение угла. Прижим обеспечивает оператор, причем можно выполнять полукруглую заточку – плотники оценят такую опцию.
Разумеется, этим же аппаратом удобно приводить в порядок кромку стамески. Учитывая высокую производительность – вы восстановите инструмент даже после серьезных зазубрин.

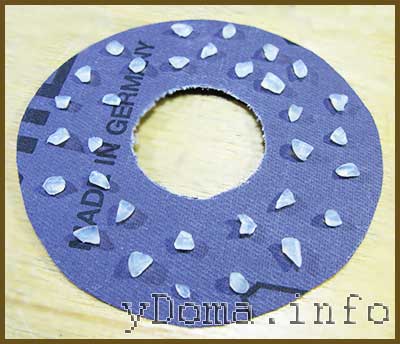

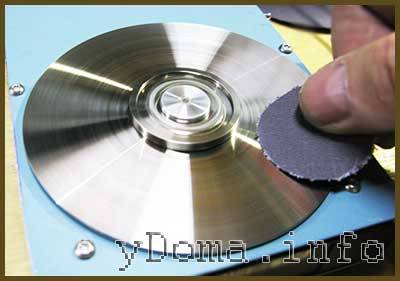

Самодельное приспособление для заточки ножей и инструмента из точильного станка
Когда вы снова будете вручную тереть ножом о старый оселок – вспомните эту статью, и создайте для домашней мастерской самодельную точильную установку.
Про углы заточки и способы фиксации клинка
Но какой бы камень вы не выбрали, технология заточки одна. И это главное, чему следует научиться.
Для начала тренируйтесь на самом простом керамическом бруске, а когда увидите, что у вас получается – покупайте что-то подороже.
Самое главное в процессе заточки – вернуть первоначальный угол наклона кромки. Для кухонных, домашних ножей он обычно стандартный: от 25 до 45 градусов.
Причём, чем меньше градус, тем тоньше выходит режущая кромка. Да, нож будет острый, но и тупиться он будет гораздо быстрей, а также терять форму кромки, едва коснувшись чего-то жёсткого.
Так что, если вы хотите как можно реже прибегать к заточке, не стоит делать угол 25 градусов.
Слишком острый нож – довольно травмоопасная вещь в быту.
Он будет хорошо резать не только овощи с мясом, но и кухонные полотенца вместе с вашими руками в тот момент, когда его протираешь.
Вот таблица рекомендуемых углов:
А тут обратите внимание на то, что угол в таблице указан полный, то есть, это сумма двух сторон кромки. И если вы хотите заточить нож на 30 градусов, то необходимо с каждой стороны лезвия снять по 15
Соответственно, если нужен угол 45 градусов, то с каждой стороны снимаем по 22.5 градуса
Соответственно, если нужен угол 45 градусов, то с каждой стороны снимаем по 22.5 градуса.
Держать этот угол нужно во время всего процесса заточки, стараясь не отклоняться от заданной величины, так как от этого зависит конечный результат.
Теперь вопрос в другом: как же зафиксировать и рассчитать на глаз этот угол?
Сделать это можно таким образом, как показано на картинке:
После того, как вы подложите бумагу, вы будете примерно знать, по каким наклоном нужно держать нож.
Ну что же, а теперь давайте перейдём к самому процессу заточки.

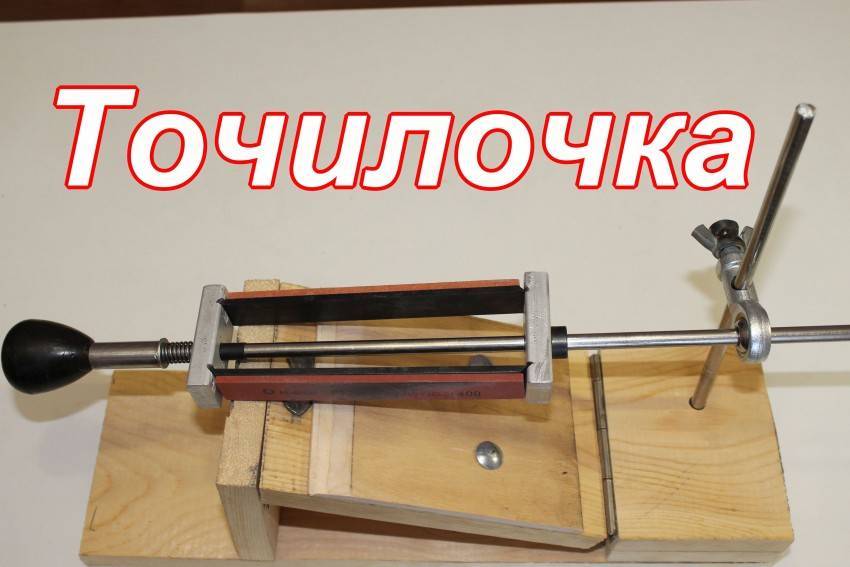

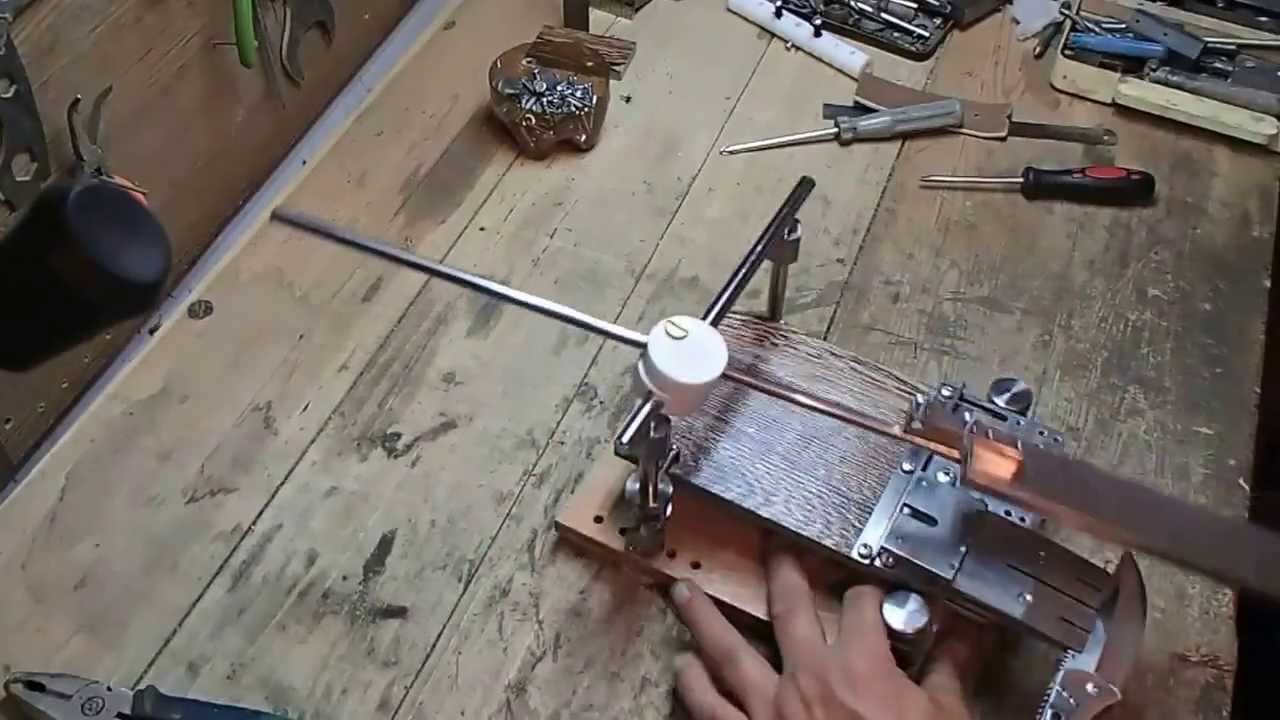

Точилка для ножей своими руками
Приветствую, Самоделкины!
Собственно, автор данной самоделки посмотрев в интернете довольно много видео о том, как и из чего изготавливают различные точилки для ножей, и уже на основе них, сделал и свою точилку.
Для самостоятельного изготовления понадобятся следующие материалы и инструменты:1. Обыкновенная доска;2. Наждачная бумага;3. Шуруповерт;4. Молоток;5. Толстый электрод 1 шт;6. Электролобзик;7. Кусок ламината;8. Болтики и гайки;9. Деревянная ручка;10. Шестигранный ключ;11. Фторопласт или текстолит (стеклотекстолит).

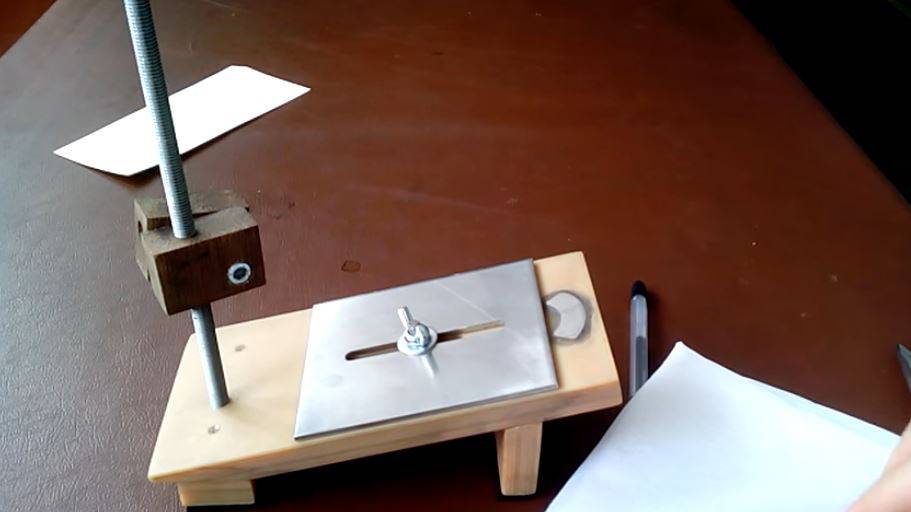

Давайте приступим собственно к изготовлению точилки.
Далее автор решил использовать вот такой вот кусочек фторопласта.

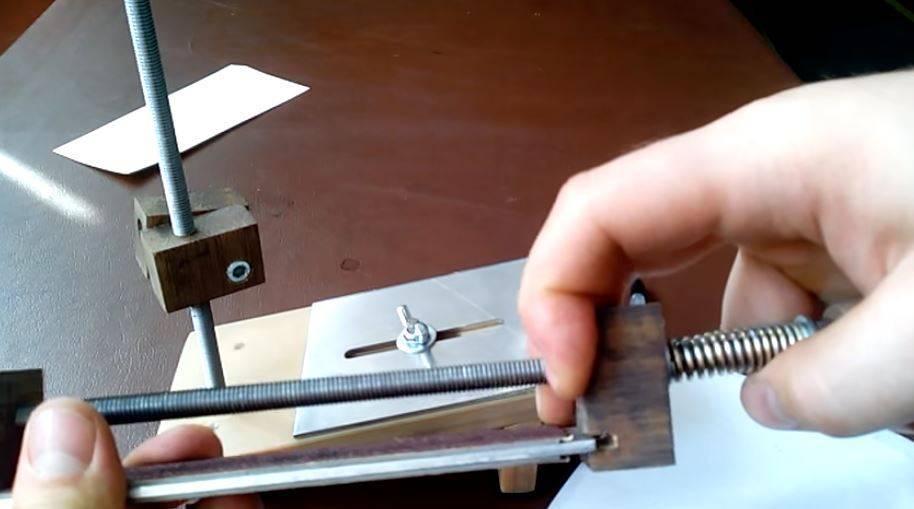

По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.
Ну а сейчас, давайте попробуем заточить данный нож и посмотрим, что же из этого получится.
Благодарю за внимание. До новых встреч!
Видео:
Видео:
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Особенности использования приспособления
Конечно, простой точильный камень подойдет для затачивания ножа или режущей кромки рубанка. Но его качество будет далеко не самым лучшим. Чтобы обеспечить равномерное снятие слоя металла и точность обработки необходимо использовать специальные точильные приспособления.
Преимуществом такого изделия является не только удобство его использования, но и такие факторы, как:
- Возможность фиксации лезвий, которая достаточно надежна и не оказывает излишнюю нагрузку. правильно сконструированное устройство не дает возможности повредиться металлу в процессе работы.
- Возможность установка бруска под определенным углом. Благодаря этому, при движении режущей кромки значение угла не будет изменяться.
- Вариация установки разных углов заточки. При таком функционале обеспечивается возможность обработки различного инструмента, даже заточки ножей со ступенчатой структурой.
https://youtube.com/watch?v=nliTUKgdbL8
Приспособления для заточки ножей

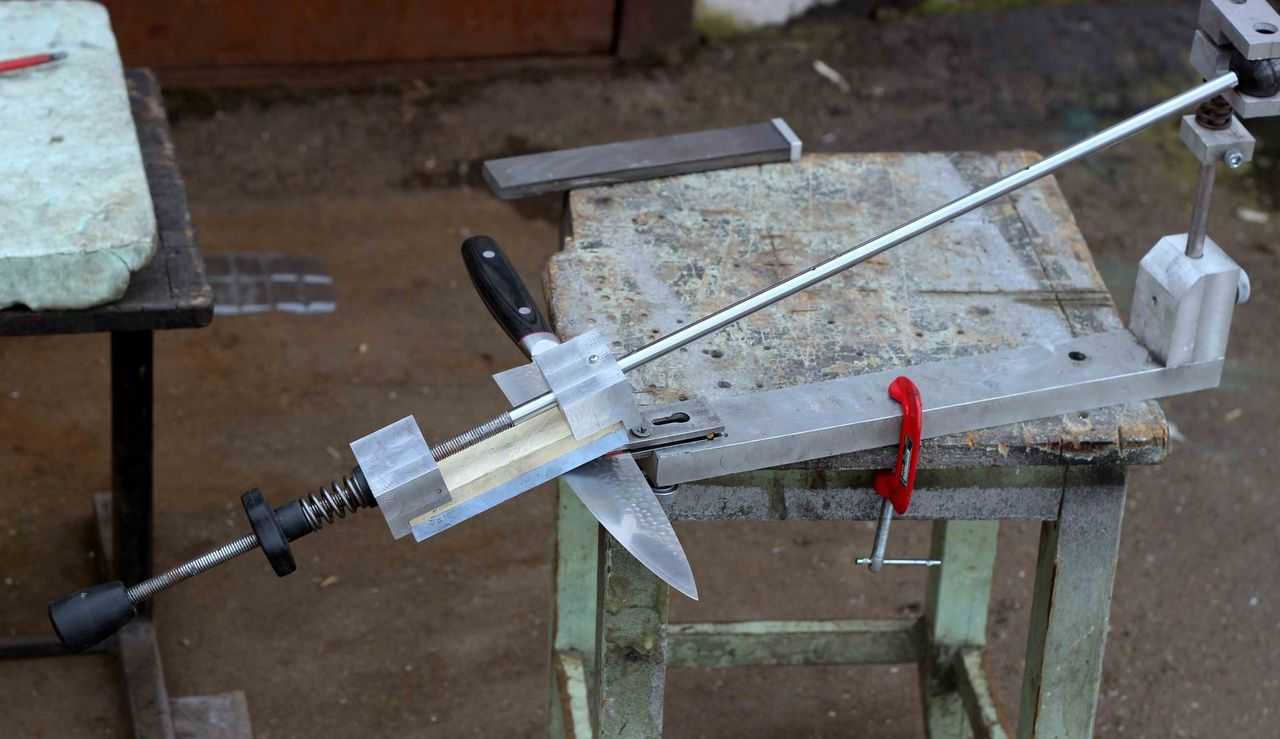

Простейшая ручная точилка для ножей это угловая рама, в которой зажат оселок, поз. 1 на след. рис. Такого же типа «фирма» есть в продаже, и вот это уж маркетинг так маркетинг: за пластиковую дощечку с наклонными гнездами под оселки хотят до $50 и более. Оселки – нестандартных размеров; обычные в дырки не влазят. Выработался – нужно докупать оригинальные. Цена – сами понимаете. А все удобство – клинок при заточке держать строго вертикально все же проще, чем выдерживать угол его наклона.
Простейшее приспособление для заточки ножей
Пользование простейшей точилкой для ножей можно еще упростить до полного отсутствия необходимости в навыках, если дополнить ее скользящим башмаком с магнитным держателем для ножа, поз. 2. Порядок заточки в данном случае след:
- Нож правой рукой держат за рукоятку, проворачивая по ходу движения согласно кривизне лезвия;
- Пальцами левой руки, кроме большого, прижимают башмак к оселку;
- Большим пальцем левой руки давят на обух клинка, прижимая РК к абразиву.
Функция выдерживания угла наклона с оператора при этом снимается, а остальные распределяются на 2 руки. Навык заточки своими руками в таком случае вырабатывается сразу, но необходим держатель, прочно удерживающий нож и в то же время позволяющий ему скользить по своей поверхности. Сделать такой можно из магнитов привода каретки головок записи-считывания от негодного HDD дисковода (винчестера). Магниты привода каретки «винта» ниобиевые, тонкие, плоские, ровные и очень сильные (показаны красными стрелками на поз. 3). Их наклеивают РАЗНОИМЕННЫМИ полюсами на стальную полоску, сила притяжения клинка тогда удвоится. А чтобы обеспечить скольжение, держатель обтягивают фторопластовой пленкой толщиной 0,05-0,07 мм. Пойдет и ПЭТ от бутылок, но он толще и притяжение будет слабее. Полиэтилен не годится, сразу протрется.
Устройство подручника
При изготовлении устройства подручника выполняются такие действия:
Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;
Отмеряет от края впереди 40 мм и по такой отметке с помощью применения садовой ножовки выпиливает паз, глубина которого равна 2 мм;
С помощью применения сапожного ножа с торца доски откалывает 2 верхних шпонированных слоя. В итоге получается выборка, в которую слесарь вставляет 2 мм стальную пластинку на одном уровне с общей поверхностью;
Подручник имеет в своём составе 2 планки из стали размерами 170х60 мм и 150х40 мм. Станочник соединяет их по большому торцу, который имеет равные краевые отступы, и делает 3 сквозных щели на 6 мм.
С помощью болтов стягивает планки по сделанным щелям. В подобной ситуации станочник оставляет шляпки болтиков со стороны большой верхней пластинки;
Далее, с помощью применения дуговой электросварки пропекает шляпки болтиков и приваривает их к пластинке;
Потом снимает металлические дефекты сварного шва в виде наплывов и шлифует пластинку до придания ей ровной поверхности;
Прикладывает маленькую ответную планку к краевой выборке, переносит щели сверлом и закрепляет подручник болтами.
Как сделать самодельный наждак
Материалы и инструменты:
- электродвигатель от стиральной машины;
- насадки;
- выключатель;
- конденсатор;
- проводка;
- изоляционная лента.
Домашний мастер может изготовить электрический самодельный наждак из подручных инструментов, которые есть в доме. Для сборки прибора применяют какой-либо электродвигатель. На его вал монтируют необходимые насадки для фиксации наждачного круга.
Если у вас в доме есть двигатель от старой стиральной машины «Вятка», «Сибирь», то его можно использовать для изготовления точила. Эти электродвигатели имеют большую мощность. Также от стиральной машины можно взять выключатель, снабженный специальным пускателем.
Схема устройства наждака.
Однако из такого электродвигателя смастерить точило достаточно трудно. Проблемы возникнут, когда будет необходимо надеть точильный камень на вал двигателя. Дело в том, что двигатель не всегда снабжен резьбой. К тому же диаметр отверстия камня может отличаться от диаметра вала.
В работе понадобится определенная точеная деталь, благодаря которой эти проблемы будут решены.
Прежде чем приступить к изготовлению устройства, надо определиться с его будущими параметрами. Чтобы сделать самодельный наждак, обычно для электрического точила применяют асинхронный двигатель.
Для данного прибора подойдет электродвигатель с числом оборотов 3000 об/мин. Если частота вращения будет слишком большой, то точильный камень может сломаться. Поэтому в домашней мастерской лучше использовать прибор с двигателем, у которого 1000-1500 об/мин.
Если вы все же решили поставить двигатель с частотой вращения 3000 об/мин, то нужно поставить точильный камень повышенной прочности и высококачественный фланец. Такой наждак можно с успехом использовать для полировки древесины.
Мощность электродвигателя должна составлять до 400 Вт. Можно применять и приборы с мощностью 100-200 Вт, только они обладают небольшим числом оборотов.
Электродвигатели могут использоваться не только однофазные, но и трехфазные. Оба вида можно включать в обычную сеть, только для подключения трехфазного прибора используют конденсатор.
Виды камней для обработки лезвий
Перед тем как начинать делать станок для заточки ножей своими руками нужно ознакомиться с информацией о его составляющих. Точильные, или они могут еще называться – абразивные камни являются одним из решающих факторов достижения отличного результата, но не менее важную роль играет навык мастера.
Разновидности точильных камней
Так что для получения идеальной заточки придется немало потренироваться.
Существуют следующие виды камней подходящих для заточки режущих поверхностей:
- Инструменты, для работы с которыми необходима вода. Преимуществом этого вида точильного бруска заключается в экономии материала – поверхность инструмента менее подвержена износу.
- Масляные камни – по своей структуре аналогичны водным камням, но имеют маслянистую поверхность.
- Натуральные камни – изготавливаются из природного материала. Перед изготовлением инструмента такой камень подергается промышленной обработке.
- Искусственные камни – при их изготовлении применяются искусственные материалы. Считается, что инструмент из ненатуральных компонентов по своим качествам уступает природным материалам, но при этом они довольно дешевые.
При желании можно изготовить самодельный абразивный брусок. Для этого необходимо взять плоское оргстекло толщиной 5 мм прямоугольной формы и при помощи двухстороннего скотча наклеить на него наждачную бумагу. Этот самый простой способ изготовления точилки для ножей, он удобен тем, что при износе наждачной бумаги ее легко заменить.
Чертежи приспособления для заточки ножей своими руками
После подготовки и укомплектования материалами можно приступать к процессу сборки приспособления. В первую очередь берем фанеру для использования в качестве станины, которая должна опираться на крепежные ножные под определенным углов в диапазоне от 15 до 20 градусов. После этого в нижнюю часть, закручивается подготовленная нами шпилька, ее длина должна составлять примерно 35-40 см. Чтобы посадочную резьбу сделать более прочной можно использовать клей или герметик.
По центру установленной фанеры выполняем крепление алюминиевой пластины. Перед ее крепежом необходимо проделать паз, который по размеру будет соответствовать диаметру фиксирующих болтов. Стоит отметить, что мы используем пластину из алюминия, поскольку это поможет избежать повреждений на стальном лезвии ножа.
После этого приступаем к изготовлению рычага, который позволит закрепить наждак на приспособлении. Для его сборки используем оставшуюся часть шпильки. Затем берем два текстолитовые (или деревянные) бруска и посредством выпиливания делаем держатели для рычага. На одной стороне упоры должны быть зафиксированы барашковой гайкой.
Возле рукояти оптимально предусмотреть наличие подпружиненного блока, который позволит выполнять быструю смену наждачного камня.
В качестве основных элементов можно использовать заготовки из самодельных брусков – к алюминиевой пластине клеим листы наждачной бумаги, при этом зернистость у них должна быть разная. Такое приспособление достаточно легко можно зафиксировать в рычаге.
Главная конструкционная особенность — это наличие шарнира, обладающего двойной степенью свободы. Такое устройство можно легко собрать, использовав для этого одинаковые бруски текстолита. Один из них должен накручиваться на резьбу вертикальной шпильки, и использоваться как горизонтальная поворотная ось и регулятор высоты для рычажной опоры (это необходимо для установки заточного угла).
Функция второго бруска, имеющего горизонтальное отверстие под рычаг, заключается в том, что он должен прикручиваться к первому.
Ножи зажимаются пластиной, или закрепляются на поверхности неодимового магнита. Снимая первый слой грубыми видами абразива, клинок должен быть надежно зафиксирован.
Если необходимо выполнить доводку, то можно установить клинок на магните и выполнять операцию по заточке с малыми усилиями. Подкова магнитов должна быть утоплена на одном уровне со столешницей и посажена на эпоксидный клей.
Изготовление самодельного приспособления для заточки ножей можно считать законченным. Достаточно выставить нужный угол, медленно плавным движением по все длине лезвия затачивать кромку.
Поворотная точилка для ножей
Добрый день. Самый неприятный момент в поворотном узле, это люфты. Идеальный вариант это притертая пара шток-направляющая. Но это не бюджетный вариант. Чтобы минимизировать люфт, необходимо увеличивать длину втулки, в которой ходит шток поворотного узла, что влечет за собой увеличение габаритов точилки. Чтобы от этого избавится- добавлен узел задней фиксации штока. На штоке в конце, после пружины и гайки сделан конус под 45град. А в задней заглушке, соосно втулке, коническое углубление соответственно 45 град. Когда узел в рабочем состоянии, шток входит в зацеп в конус. Этим выбирается люфт. При перевороте, когда шпонка штока выходит из паза, шток тоже выходит из зацепления, что дополнительно снижает трение, и позволяет легко совершить поворот. По передней части узла: шпонка входит в зацеп в паз прорезанный под 45 град, сто позволяет ей центроваться так же без люфта. Паз расположен вертикально, шпонка упираясь, дает дополнительный упор при давлении камня на нож. Все это вместе позволило уменьшить жесткость пружины. Переворот осуществляется простым нажатием на рукоять ножа. Как то так, будут вопросы- отвечу. Переделав некоторое количество точилок, считаю этот вариант наиболее приемлемым для самостоятельного изготовления.
Видео по точилкеИзменено 01.12.2015 16:08 пользователем ikhudenko
Приклеивание наждачной бумаги к диску
Приклеивание абразивного материала на диск винчестера является простой, но ответственной работой, так как диск вращается с большей скоростью, и наждачная бумага может отвалиться.
Я не стал наждачное полотно заводить под прижимающий диск кольцо, потому что крепежные винты короткие и надежность крепления диска могла снизиться.
Поэтому размер внутреннего отверстия был выбран чуть больше внешнего диаметра удерживающей диск кольца – 34 мм. Внешний размер был равен диаметру диска – 95 мм. Наносить разметку проще всего циркулем.
Вырезать внешний контур наждачной бумаги можно с помощью ножниц, при этом будут заточены еще и их режущие кромки. А внутреннее отверстие проще вырезать строительным ножом.
Для хорошей адгезии термоклея с диском нужно включить станок и путем прикосновения к поверхности вращающегося диска наждачной бумаги удалить зеркальную поверхность.
Для склейки наждачной бумаги с диском можно применять любой подходящий клей, например, «Момент». Но я читал, что для этих целей хорошо подходит термоклей и решил попробовать.
Со временем абразив сотрется и наждачку придется отклеивать для замены. Если она будет держаться намертво, то это создаст трудности при отделении полотна от диска. А термоклей достаточно разогреть и изношенный лист легко отделится от диска. Пистолет разогревать не стал, а просто нарезал мелких кусочков термоклея и равномерно разложил на наждачной бумаге.
Далее на термоклей наложил диск, чтобы не запачкать утюг на него хлопчатобумажную ткань, а сверху утюг, включенный в режим максимального нагрева. Вместо ткани подойдет и лист бумаги.
Когда индикатор нагрева утюга погас, то снял его, и заменил тяжелой холодной железкой. Через минуту термоклей остыл и затвердел.
Предлагаю вашему вниманию короткий видео ролик, демонстрирующий тарельчатый шлифовально-заточной станок в работе.
Если сталь инструментальная и закаленная, то при заточке и правке инструмента летит сноп искр. Опытные слесари по внешнему виду и цвету искр определяют даже марку стали.
Самоделка оказалась очень полезной и удобной в эксплуатации, жаль, что не сделал такой заточной станок ранее. Если вы мастеровой человек, то настоятельно рекомендую сделать себе такой станочек.
Создание каркаса точилки
Результат работы
Точило готово.
В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.
Как сделать фланец своими руками?
Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.
С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.
Ход работы:
- Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
- С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.
- Другую сторону прогрейте и наденьте на вал.
- Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.
Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.
Подключение мотора от стиральной машины
Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов. Для подключения вам понадобятся только 4 из них
Как определить — какие? Путем прозвонки:
Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:
Возьмите мультиметр и поочередно прикладывайте щупы к проводам.
- Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
- Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.
Определились? Теперь поступите так:
- Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
- Оставшиеся подключите к кабелю с вилкой.
- После включения вилки в розетку вал начнет вращаться.
В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:
- Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
- Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
- Рабочую подводку соедините с сетевым проводом и вилкой.
- Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.
Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.
Как поставить наждачный станок и сделать защиту?
Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.
Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.
Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.
В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.
Перед запуском устройства придерживайтесь наших рекомендаций:
- Осмотрите установку на целостность, нет ли трещин на диске. При высоких оборотах часть диска может отрикошетить, что приведет к травме.
- Надевайте защитные очки и перчатки.
- Хорошо освещайте рабочую установку.
- Убедитесь в том, что диск наждака надежно зафиксирован.
Видео поможет вам справиться с самостоятельной сборкой точильной машины:
