Как сделать кожух для болгарки под пылесос самому

Сведения о кожухе для шлифовальной машины

Итак, кожух для шлифовальной машины – это некая оснастка, которая позволяет обеспечивать безопасность работе на таком угловом оборудовании. Оператор освобождается от постоянно слежения за рабочим процессом и это делает работу его намного эффективнее. Чтобы установить для защиты такой кожух на шлифовальную машинку, необходимо очень надёжные и, соответственно, специальные крепления.

Функций у такого оснастки несколько: защитная, и именно такая защита помогает избежать не только человеческих травм, но и повреждение самого материала, например, каких-либо его трещин или сколов.

Функции оснастки для шлифовальной машины:

Защита человека и его жизни.
Защита материала от повреждения.

Обычно уже при продаже такая защитная оснастка идёт в комплекте с болгаркой. Почему же работа со шлифовальной машинкой может быть опасна без оснастки для жизни? Все дело в том, что когда идёт рабочий процесс, то все диски: отрезные и шлифовальные начинают разрушаться, превращаясь в мелкие остатки.

А затем, не останавливая самого процесса, ещё и начинают лететь в разные стороны, причём скорость у них очень большая и бывали случаи, когда такая работа с болгаркой приводило не только к серьёзным травмам, но и к смерти человека. Поэтому использование кожуха не может даже стоять под вопросом.

Правила выбора кожуха для шлифовальной машины

Так, при работе с камнем, бетоном или кирпичом при некачественном или с маленькой защитой кожуха вся пыль будет разлетаться по комнате. А лучше всего, если вы собираетесь соединять шлифовальную машинку с пылесосом, то и самому сделать такую защитную оснастку.

Если же вы решили приобрести кожух в магазине, а не делать его своими руками, то вы должны понимать, что моделей такой продукции может быть огромное количество и поэтому стоит заранее ознакомиться с ними, чтобы потом зря не тратить своё время, разглядывая незнакомые и непонятные вам технические описания к каждой оснастке.

Простейший метод

Первый вариант самодельного кожуха не требует больших вложений, так как использует тот, который уже есть в комплекте. Для превращения его в насадку с пылеотводом потребуется:

Вырезать из металлической пластины точную копию заводского кожуха. Его изображение легко отыскать в интернете, вбив маркировку своего ушма.
Следующим шагом будет выбор трубы, которая выступит в роли пылеотвода. Стоит отметить, что размер трубы необходимо подобрать таким образом, чтобы труба плотно заходила в трубку пылесоса, или же, наоборот, плотно налезла на нее.
В конце потребуется сварить заготовленные детали, зачистить их и покрасить. Все, ваша насадка готова.

Читать также: Алмазный шлифовальный круг для заточки твердосплавного инструмента

Достоинством данного варианта является опрятный и надёжный кожух, который будет смотреться как заводской, но при этом ваш кошелёк останется довольным от себестоимости такой насадки. К недостаткам же можно отнести то, что таким пылеотводом нельзя отрегулировать глубину резца. Также из-за достаточно большого запаса расстояния от кожуха до крайней режущей кромки диска, строительная пыль и мелкие частицы могут не сразу всасываться пылесосом через пылеотвод.

Как легко разрезать фундаментный блок

На работе при устройстве фундаментов для здания возник вопрос как уменьшить длину фундаментного блока так чтобы он вписался в необходимый размер. Типоразмеров меньше не было, тупо залить оставшийся промежуток не было бетона. Знакомый строитель предложил один действенный способ. Вот его инструкция:

1. На подготовленное ровное и твердое основание (лучше всего подходит другой фундаментный блок) кладем тонкий ломик

2. Сверху на лом устанавливаем блок, который необходимо разрезать. При этом линия отреза должна совпадать с вертикальной плоскостью расположения лома.

3. Делаем петлю из строп и надеваем на край блока.

4. Краном поднимаем одну половину блока, ждем когда блок соскользнет и упадет вниз на лом.

Вот что из этого вышло:

Причины образования пыли

Болгарка является универсальным инструментом. С ее помощью, используя различные насадки, можно резать металл, камень, керамогранит и плитку, обрабатывать древесину и прочие материалы. Но одним из недостатков является образование огромного количества пыли. Работы, вызывающие образование большого количества мелкого мусора:

Штробление пазов на стенах. Работы производятся по штукатурке, а цемент и песок имеют мелкую фракцию. Высота прохождения каналов находится на уровне полутора или двух метров. С такой высоты пыль равномерно оседает по всей площади помещения.
Шлифование деревянных конструкций. Перед окрашиванием или покрытием лаком деревянные изделия подлежат обязательному удалению волокон целлюлозы, которые образуются в процессе пиления. Целлюлоза тонкая, легкая и на протяжении длительного времени зависает в воздухе.
Удаление старого лакокрасочного покрытия. Перед нанесением свежей краски старую требуется удалить. Используется лепестковый наждачный круг. Снимаемая им краска получается мелкой.
Резка напольной и декоративной керамической плитки. Спеченная керамика имеет мелкозернистую структуру, и она проникает повсюду.
Циклевание паркета или деревянных полов. Выравнивание полов происходит за счет снятия верхнего слоя. Неровности имеют различную высоту и поэтому, кроме стружки, образуется много древесной пыли.

По окончании ремонта пыль приходится удалять из всех возможных щелей и полостей. Для защиты соседних помещений от строительной пыли, в дверных проемах устанавливаются защитные экраны из полиэтиленовой пленки или легкой ткани. Также используются специальные приспособления, которые можно изготовить самостоятельно.

https://youtube.com/watch?v=wop1TDftMj0

Как выбрать?

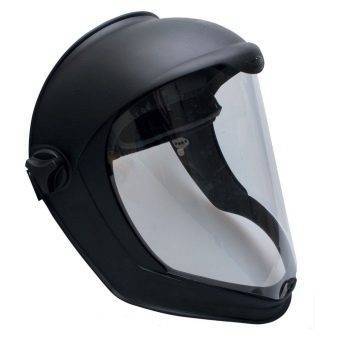

Перед тем как приобрести защитную маску, следует обратить внимание на некоторые особенности. Так, необходимо обратить внимание на степень и возможность травматизма во время работы с болгаркой. Если вы планируете использовать инструмент на более опасных зонах, где присутствуют химические реагенты, в этом случае лучше всего покупать более надежные и прочные маски из поликарбоната или полистирола

Если вы планируете использовать инструмент на более опасных зонах, где присутствуют химические реагенты, в этом случае лучше всего покупать более надежные и прочные маски из поликарбоната или полистирола.

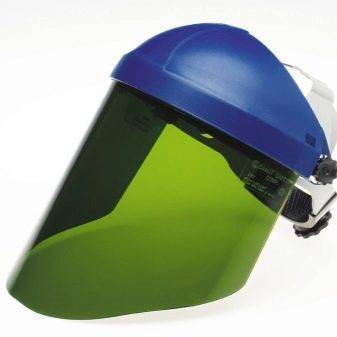

Часто потребители покупают в магазинах защитные прозрачные маски стандартного размера 125 мм

Перед покупкой такой модели обратите внимание, чтобы на ней имелся специальный отвод пара. Он позволит работать с инструментом в течение длительного времени, и при этом стекло не запотеет. А также не забудьте проверить систему затемнения

Помните, что автоматический светофильтр должен срабатывать в течение доли секунды при резких электрических вспышках

А также не забудьте проверить систему затемнения. Помните, что автоматический светофильтр должен срабатывать в течение доли секунды при резких электрических вспышках.

Кожух для болгарки под пылесос – необходимое приспособление при ремонте в квартире

Помимо массы достоинств, у болгарки есть один существенный недостаток. При работе с камнем или деревом, она производит огромное количество мелкой пыли, которую затем приходится извлекать из всех щелей в доме. Резка металла, даже в квартире не представляет особых сложностей. Заводской защитный кожух от пыли на болгарку Самыми пыльными являются следующие виды работ, производимые в помещениях:

Штробление стен;

Вне зависимости от материала – мелкая пыль производится в огромном количестве. Процесс осложняется тем, что зачастую работы проводятся на высоте 1,5-2 метра. При этом летящая сверху пыль равномерно оседает по всему помещению.

Резка керамической плитки;

Самая распространенная пыльная работа. Причем керамическая пыль получается особенно мелкой и всюду проникающей.

Циклевание деревянных полов.

Процедура объемная, проводится на большой площади. Поэтому пыли и опилок на выходе достаточно много.

Для борьбы с пылеобразованием производители предлагают готовые варианты решения проблемы. Например – оснащают соответствующую технику пылесборником.

Но такой вариант больше подходит для строительных бригад. А что делать домашнему мастеру, который большинство работ выполняет одним инструментом, например – угловой шлифовальной машинкой (УШМ)? Можно приобрести в магазине кожух с пылеотводом, или сразу купить болгарку, оснащенную таким приспособлением. Но высокая стоимость подобных устройств делает покупку нецелесообразной для одноразового применения, дешевле нанять бригаду профильных рабочих. Тем не менее, выход есть.

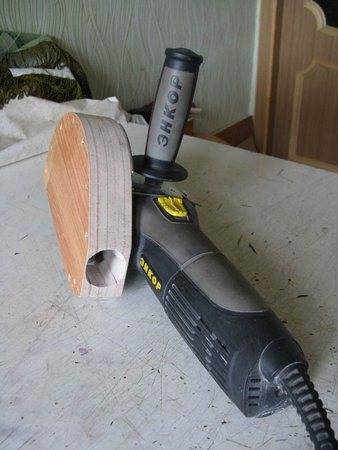

Вариантов для творчества предостаточно. Встречаются даже экземпляры, изготовленные из прочной стали с помощью сварочного аппарата.

На самом деле, изготовить насадку на болгарку для пылесоса не так уж и сложно. Рассмотрим два типичных варианта, так сказать из подручных материалов:

кожух для пылесоса из имеющегося кожух УШМ или кастрюли

Насадки на болгарку для штробления

Штроборезная насадка на болгарку должна предусматривать:

Установку второго пильного диска.
Раструб для подключения пылесоса.
Защитный кожух для предохранения работающего от появляющегося при работе строительного мусора.
Посадочное место под крепление циклона всасывающего пылесоса.

Основные условия для работоспособности такой насадки следующие. Болгарка должна иметь достаточно мощный привод (не менее 1500 Вт), а длина вала, на котором устанавливается основной пильный диск, должна быть достаточной для монтажа дополнительного диска, при помощи которого будет формироваться вторая стенка штробы.

Значение имеет и диаметр самого пильного диска, от которого зависит безопасность работы и глубина прорезаемого паза.

Важен также тип подшипников, на которых вращается вал: наличие второго диска увеличивает неравномерность нагрузки, поэтому обычные шарикоподшипники, допускаемое осевое усилие на которых невелико, весьма быстро выйдут из строя, с соответствующим заклиниванием вала и выходу оснастки из строя. Необходим инструмент с игольчатыми или роликоподшипниками.

Наконец, при вращении вала движение пильного диска должно выполняться к работающему, а не от него (в последнем случае суммарный вращающий момент будет отталкивать болгарку от получаемой с её помощью штробы).

Купленную штроборез-насадку на болгарку готовят к работе так. С редуктора снимается защитный кожух. На основной вал насаживается дополнительная втулка, которая при помощи хомутового крепления надёжно обжимает вал.

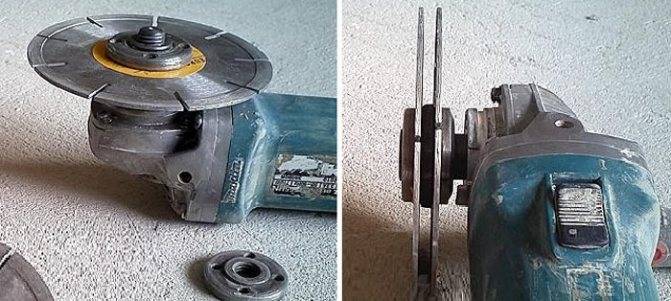

На вал устанавливается первый алмазный диск нужного диаметра — от 150 до 230 мм, большие размеры приведут к увеличению консольной нагрузки на втулку. Заменять алмазный диск иным не рекомендуется, особенно, если пазы необходимо получать в бетоне. На втулку одевается опорная шайба (обычно в комплект к профессиональным насадкам входит несколько таких деталей разной толщины, которая и определяет ширину штробы).

На пылеотводном конусе при помощи обычного скотча закрепляется пылесосная насадка. Редуктор болгарки прикрепляется к удлинённой рукоятке управления. Следует отметить, что любая штроборез-насадка на болгарку промышленного производства имеет посадочное место под съёмную ручку, которое унифицировано со штатной ручкой от того же производителя основного инструмента. В этом заключается ограничение рассматриваемой конструкции.

После этого проверяют центровку обоих дисков, крепят корпус к опоре рычага, выставляют его ход, и проверяют надёжность фиксирования всех элементов насадки на холостом, а затем – и на рабочем ходу.

Для чего нужен кожух

Перед тем, как приступать к выполнению работ по обработке бетона и дерева, понадобится себе хорошо представить, что в итоге получится. При резке болгаркой происходит образование пыли, которая оседает не только в помещении, но еще и попадает в дыхательные органы человека. Именно поэтому выполнять работы инструментом следует исключительно в респираторе и защитных очках. Чтобы обезопасить помещение от избыточного количества пыли, понадобится работы проводить с применением специальной насадки, к которой подсоединяется шланг от пылесоса.

Применять насадку на болгарке следует в следующих случаях:

При штроблении бетона, кирпича, шлакоблока, шифера и прочих аналогичных материалов. Если штробление выполняется на этапе строительства, то оседание пыли в помещении не так опасно, как при проведении ремонта. При резке прочных материалов происходит их дробление, что вызывает формирование пыли, оседающей по всему помещению
Резка кафеля и керамической плитки — при обработке этих материалов также формируется пыль, которая особенно опасно для здоровья человека. Плитку резать можно специальными плиткорезами, и при этом не образуется пыль, но если работы выполняются углошлифовальной машинкой, то лучше установить специальную насадку
Обработка древесины — при пилении древесины образуется не только пыль, но еще и опилки, которые очень легко и быстро можно устранить с помощью кожуха, установленного на болгарке

Производители изготавливают специальные кожухи для УШМ с диаметрами дисков 125, 150 и 230 мм. Это самые распространенные виды режущих инструментов, поэтому именно под них производители выпускают специальные кожухи для отвода пыли.

Это интересно!Если нет промышленного пылесоса, то использовать бытовой для отвода пыли при работе болгаркой не рекомендуется.

О том, что кожух на УШМ нужен, мастера и специалисты в этом даже не сомневаются, так как достаточно один раз попробовать произвести резку бетона, чтобы убедиться в необходимости приобретения или изготовления пылесборника. Что лучше, купить или сделать своими руками кожух для сбора пыли на болгарку, здесь каждый должен решить самостоятельно. Ведь защитный кожух стоит относительно недорого, но чтобы вовсе избежать расходов, то насадку следует изготовить самостоятельно.

Универсальная насадка на болгарку для штробления стен — Mechanic Air Duster.

Такие насадки довольно эффективны и выпускаются разными известными производителями – Hilti, DeWalt и другие.

Только вот покупая такую насадку можно столкнуться с одной существенной проблемой – большинство из них подходит именно к своим родным маркам УШМ.

То есть насадку Hilti DC-EX вы сможете одеть только на болгарку Хилти, а Dewalt уже к ней не подойдет и т.д.

Чтобы решить эту проблему фирма Distar выпустила универсальный кожух, который можно одевать на 95% всех существующих болгарок, УШМ. Называется он Mechanic Air Duster.

Процесс пылеудаления в данном кожухе реализован в такой степени, что в некоторых случаях можно даже обойтись и без строительного пылесоса. Достаточно надеть на патрубок шланг. При этом пыль будет засасываться только благодаря потокам воздуха.

Забор воздуха происходит через радиальные прорези, образуя турбулентный направленный поток.

Конечно, если у вас есть в наличии промышленный пылесос, то применять AirDuster лучше в комплекте с ним. Причем мощность такого пылесоса может быть не более 1600Вт.

Этого будет вполне достаточно, чтобы комфортно работать и штробить стены. Сам пылеотвод в отличие от подобных изделий других производителей очень открытый.

Это в свою очередь дает возможность прекрасно видеть и контролировать зону реза и край штробы. Кроме того, из-за открытой зоны пылеотведения происходит более эффективное охлаждение алмазного диска.

Еще один плюс – малый вес и габариты. У того же Хилти, при нарезании штроб болгаркой и кожухом DC-EX230 приходится таскать вверх-вниз лишние килограммы. В конце рабочего дня, от такой работы ваши руки будут просто отваливаться от усталости. Ну и главное достоинство кожуха на болгарку Mechanic Air Duster это его цена – в районе 20 долларов. То есть он дешевле того же Hilti DC-EX230 в 7 раз!

Монтируется пылеотвод на стандартный защитный кожух от УШМ. Причем весь процесс занимает буквально одну, две минуты. Сравните с процессом монтажа от Хилти:

Без разницы на какую болгарку вы будете его устанавливать. AirDuster подходит на самые популярные марки – Hilti, DeWalt, Bosch, Skil, Makita, Metabo, AEG.

Сверху и снизу у кожуха имеются своего рода подпятники.

Совмещаете стандартный защитный кожух УШМ (там где будет расположен диск) и обратную сторону Mechanic до этих ограничителей.

Разворачиваете два крепления с “барашками” так, чтобы они поджали и соединили всю конструкцию воедино. После чего просто затягиваете винты.

При этом нужно обращать внимание и контролировать симметричность насадки по отношению к кожуху УШМ. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата. Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата

Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата

Оба винта должны быть затянуты равномерно, а сама насадка плотно прижата.

На этом все! Пылеудаление и болгарка готовы к работе.

Данная насадка позволяет штробить стены под кабель проводки практически без образования пыли. Правда нужно сделать замечание, что пыль может появляться непосредственно в момент соприкосновения диска с поверхностью и началом зарезания в стену.

Как только диск полностью погрузится в материал, дальнейший процесс штробления идет без проблем.

В девайсе не возникает вопросов с подключением шланга от пылесоса к самому кожуху. У многих производителей размер байонета (тип крепления шланга) подбирается по конструкции и размерам своего же инструмента, а не инструмента конкурента.

Из-за этого возникают проблемы в поиске или изготовлении самодельных переходников. На насадке AirDuster все сделано просто. Здесь размер пылеотводящей трубки изготовлен под размер шланга строительного пылесоса.

Снимаете стандартный байонет со шланга и накручиваете его напрямую на пылеотводящую трубку. После чего болгарка с пылеудалением полностью готова к работе. Для более плотного соединения можно накрутить поверх вытяжной трубы изоленту или скотч.

Кожух Mechanic Air Duster от компании Дистар подойдет для болгарок с алмазными дисками диаметром 125мм и 230мм. Для 230-й УШМ вылет диска будет таким же как у стандартного кожуха – 60мм. Это более чем достаточно, чтобы сделать глубокую штробу.

Подводя итоги можно кратко описать все достоинства данной насадки для штробления стен под проводку:

универсальность – подходит почти под все марки болгарок

не требует наличия мощных промышленных пылесосов. Достаточно 1,6квт. В крайнем случае, можно обойтись даже без него, был бы шланг для пылеудаления.

визуальный контроль за зоной реза

улучшено охлаждение алмазных дисков, а значит будет повышена их производительность и срок службы

Самостоятельное изготовление

Изготовить кожух для болгарки под пылесос своими руками не составляет труда. Нужно только подойти к проблеме с фантазией. Материалов для изготовления множество:

алюминиевая кастрюля или тарелка;
пластиковая канистра из-под масла;
пластиковая бутылка объемом 5 литров.

Штатный кожух

Менее затратный способ изготовления — это использовать штатное защитное устройство. К нему требуется только прикрепить боковую крышку и патрубок. Чтобы изготовить боковую крышку можно взять кусок оцинкованной стали и потом действовать так:

Из оцинковки нарезать полоски шириной 15 мм и длиной 30 мм для изготовления уголков. Затем согнуть их под прямым углом посередине.
В боковой открытой части кожуха просверлить отверстия диаметром меньше толщины саморезов. Через эти отверстия закрепить изготовленные ранее уголки.
Вырезать из оцинковки по контуру боковую крышку.
В ней ближе к краю просверлить отверстие под патрубок.
Патрубок можно изготовить путем сворачивания в трубу листовой заготовки. Края закрепить между собой можно саморезами или хомутами.
Один край патрубка необходимо надрезать в нескольких местах. И эти сектора разогнуть.
Вставить трубу в вырезанную крышку и закрепить саморезами.
Также саморезами прикрутить полученную конструкцию к уголкам.
Закрепить конструкцию на болгарке.
Подключение к пылесосу производится посредством гофрированного шланга. Для надежности соединения необходимо использовать хомут.

Все, УШМ с кожухом для пылесоса готова к работе.

Модель из пластмассовой канистры

После замены масла или заливки антифриза в автомобиль в гараже всегда остаются пластиковые канистры. Толстые стенки и отливы по углам позволяют хорошо сохранять форму не деформируясь. К тому же размер горловины канистры почти соответствует размеру шланга пылесоса.

Перед раскройкой следует определиться с таким параметром, как глубина погружения отрезного диска. Установленный пылеотвод будет препятствовать погружению. За основу можно взять штатный кожух.

Сначала маркером нанести разметку.
Острым строительным ножом вырезать отверстия и отсечь ненужные части. Отверстия, предназначенные для посадки на болгарку, рекомендуется сделать с двух сторон. Нужно это на тот случай, если возникнет необходимость сменить направление вращения.
Подсоединение шланга к горловине осуществляется хомутом.
Закрепление пылеотсоса на УШМ производится хомутом с переходным кольцом.
Чтобы закрыть не используемое посадочное отверстие, нужно вырезать круг большего диаметра и закрепить при помощи саморезов.

Приспособление для плиткореза

Чтобы резать керамическую плитку, необходим постоянный контроль. А вытяжной кожух для болгарки закрывает обзор полностью. Для изготовления кожуха нужен прозрачный материал.

В качестве заготовки подойдет 5-литровая прозрачная бутылка из-под бутилированной воды. В горлышко входит патрубок пылесоса. Канцелярским ножом вырезается отверстие под посадку.

Отрезается дно бутылки так, чтобы диск выставлялся на требуемую высоту. Конструкция закрепляется на УШМ хомутом или винтами. Большой объем бутылки не позволяет пыли разлетаться, и кожух одновременно выполняет роль пылесборника.

Угловая шлифовальная машина считается многофункциональным инструментом. Помимо множества преимуществ, она имеет один значительный недостаток — во время резки и шлифования материала она производит большое количество пыли. Чтобы освободить себя от длительной уборки помещения после работы болгаркой, мастера применяют устройства, оснащенные пылесосом. Главным элементом любого из таких устройств является защитный кожух. Его можно легко подобрать для любой модели УШМ. Главное — уметь правильно присоединить деталь к вытяжной системе.

Приспособление из канистры

Домашние умельцы разработали более экономный вариант модернизации УШМ с кожухом для пылесоса. В любой мастерской всегда найдется ненужная пластиковая канистра от технических жидкостей. Подобная тара отлично держит форму, быстро обрабатывается и имеет заводской отводящий патрубок необходимого размера.

Чтобы сделать такое изделие, понадобятся такие инструменты и материалы:

пластиковая канистра;
канцелярский нож;
крепежные материалы.

Сначала выполняется примерка, главным критерием которой является обеспечение необходимой глубины погружения режущего диска. Канцелярским ножом вырезаются нужные сквозные отверстия. Их размеры подбираются с учетом дальнейшего сохранения максимальной жесткости изделия. Оба посадочных отверстия вырезаются с обеих сторон канистры, чтобы можно было сменить направление вращения режущего диска. Шланг бытового пылесоса присоединяется к горловине пластиковой тары и закрепляется хомутом.

Читать также: Диск по металлу для дисковой пилы

Далее необходимо прикрепить кожух к болгарке с помощью прочного хомута и специального переходного кольца. К сборке этой детали нужно отнестись предельно внимательно. Отверстие в канистре закрывается крышкой, которую можно перенести на противоположную сторону при изменении направления вращения режущего диска.

Кожух для болгарки под пылесос
