Горн для плавки алюминия своими руками

Конструкция из кирпича

Своими руками горн можно сделать практически из подручных материалов. Мини горн из 6 кирпичей подойдет для изготовления различных деталей, применяемых при украшении металлических вещей, ведра или других деталей.

Процесс создания делится на такие этапы:

Корпус делаем из шамотного кирпича. Подобный кирпич может выдерживать воздействие больших температур на протяжении долгого времени

При выборе кирпича следует обращать внимание на то, что он не должен иметь повреждений и дефектов. Это связано с тем, что трещины станут причиной потери тепла.
Полки колосников и решетки создаем из обрезков стальных труб

Стальные трубы могут быть небольшого диаметра. Использовать варианты из плавкого материала не получится.
Колосники изготавливаются из стальных полосок, толщиной 4-6 миллиметров.
Колосник закручиваем на угол винтом.
В качестве топлива можно использовать уголь или кокс.
Розжиг, проводится с помощью паяльной лампы. Также можно использовать и газовую горелку.
Окно под сопло нужно делать при использовании паяльной лампы. Это связано с тем, что горн выдает много тепла, способного к взрыву резервуара лампы.

Использовать данный вариант исполнения, который можно быстро сделать своими руками, следует только на открытом воздухе, потому что зонта с дымоходом нет. Во время проведения плавки выделяется много продуктов горения.

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

  • Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
  • Свод выполняется в виде арки, для удержания температуры.
  • Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
  • Опоры изготавливаются из уголков исходя из веса конструкции.

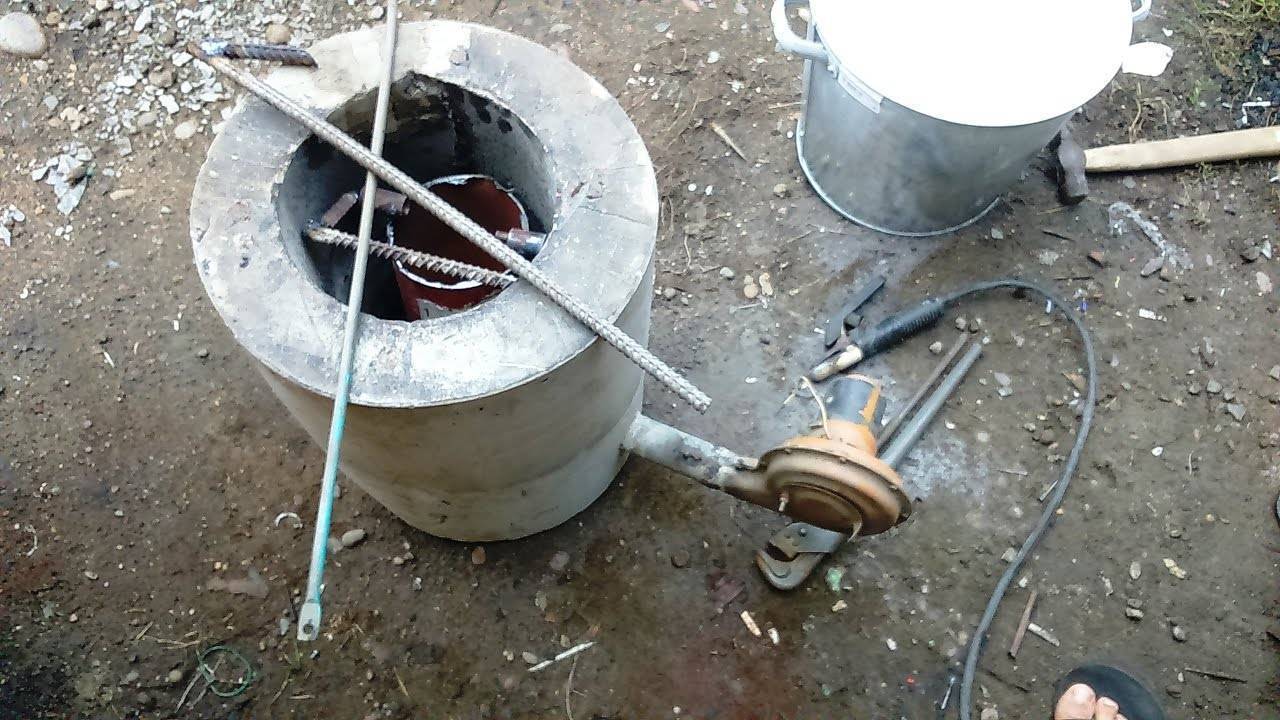

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Общий принцип работы

Своими руками при использовании подручных материалов можно создать эффективную систему, которая позволит провести кузнечные работы. Существует огромное количество видов конструкции, которые создают своими руками. Профессиональный горн имеет следующие элементы:

  1. стол изготавливают из огнеупорного материала;
  2. есть топливник с колосниковой решеткой;
  3. воздушная камера для повышения эффективности горения топлива;
  4. воздушный дренаж с подающим воздуховодом;
  5. вентиль для регулирования подачи воздуха;
  6. шатер;
  7. окно для подачи заготовок;
  8. зонт;
  9. дымоход;
  10. горнило;
  11. закалочная баня;
  12. газовоздушная камера.

Пример устройства печи для плавки алюминия

Рассматриваемый тип кузнечного оборудования можно назвать классическим горном, который используется в кузнечном деле. Создать его своими руками довольно сложно, но можно провести создание более простой конструкции для плавки алюминия.

Полезные советы

  1. Расплав должен быть горячим, чтобы форма заполнялась равномерно. Его заливают, когда он приобретает консистенцию ртути.
  2. Сложные по конфигурации отливки делают быстро, стараются сразу залить формы, чтобы металл не успел схватиться, не образовалось перегородок и пустот.
  3. В гипс металл можно заливать по воску или пенопласту, от высокой температуры воск и пенопласт выгорают. Поверхность отливки будет ровной.
  4. Для охлаждения отливку не опускают в воду, литье потрескается.
  5. При расплавлении чистого алюминия применяется технология использования защитных флюсов, они предохраняют металл от окисления.

Необходимо соблюдать противопожарную безопасность, процесс литья связан с использованием открытого пламени

Важно использовать индивидуальные средства защиты: перчатки, очки

Отличия самодельного и заводского агрегата

Чтобы понять разницу, нужно взять за точку отсчета цель использования оборудования. Агрегаты домашней сборки обычно нужны для периодического применения (перерывы могут быть существенными), поэтому на первый план в них выходит минимальная себестоимость, возможность выполнения простейших манипуляций, нетребовательность в обслуживании.

Читать также: Производство стали в электропечах преимущества и недостатки

В том случае, если результаты плавки используются для получения заработка, целесообразнее приобрести заводскую индукционную модель – такое оборудование способствует аккуратной работе, помогает точно соблюдать замеры, сводит к нулю вероятность попадания нежелательных примесей.Такое же оборудование сложно выполнить своими руками – сборка индуктора, выбор тигля, обустройство экрана требует профильных навыков. Создать конденсаторную батарею и генератор сможет не каждый.

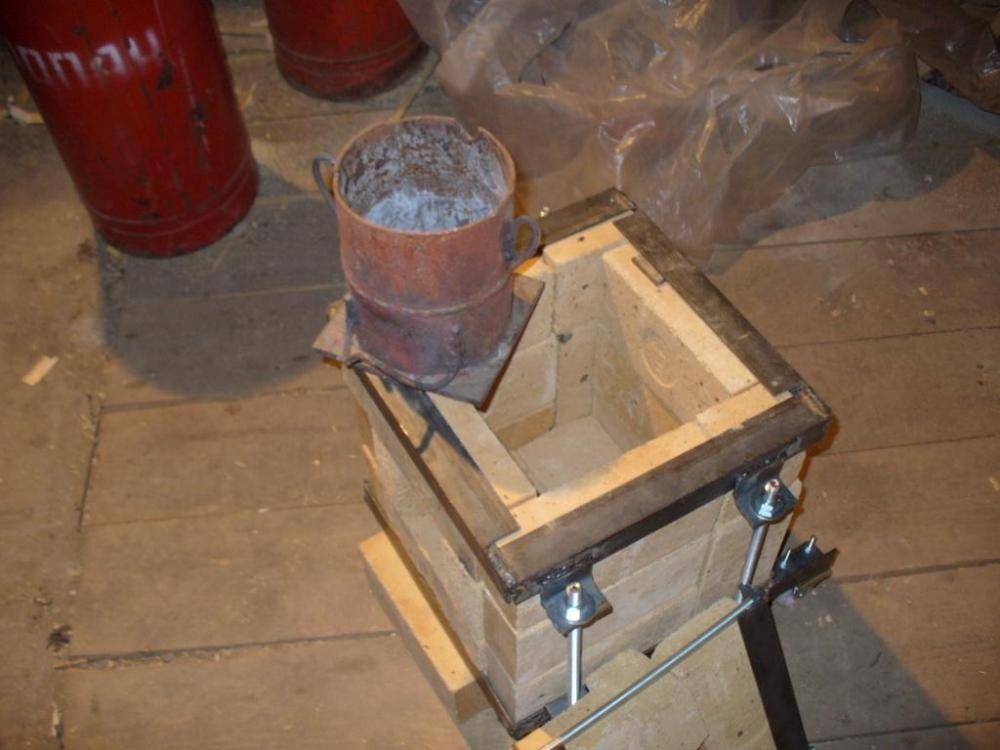

Тигельная печь своими руками

Нельзя упускать из внимания эргономические показатели печей. В кустарных заготовках им уделяется минимум ресурсов, как правило, такие вариации неудобны в использовании, зачастую опасны ввиду применения подручных материалов. В заводских линейках для обеспечения комфортной работы применяются проверенные технологии, в частности, это касается конфигурации и поворотного механизма тигля

Важно, что в них созданы условия для предотвращения травматизма

Печи для литейного вторичного алюминия

Производителей вторичного алюминия обычно подразделяют на две категории. К первой категории относят производства, которые выпускают в основном литейные сплавы для производителей алюминиевых отливок, а также алюминий для раскисления стали. Сырьем для этих лом и производственные отходы литейных производств. По-английски их называют «refiners». Эти производства кроме введения легирующих элементов для доводки заданного сплава применяют оборудование для очистки алюминиевого расплава и удаления нежелательных химических элементов и примесей.

Роторные плавильные печи применяют именно эти переработчики алюминиевого лома.

Литейные предприятия, которые изготавливают алюминиевые отливки из вторичного литейного алюминия, широко применяют тигельные печи – газовые и электрические, индукционные и сопротивления, как для плавки и выдержки алюминия, так и для разливки алюминиевого расплава в литейные формы.

Правила использования

Опытным радиотехникам сборка индукционной печи по схемам своими руками может показаться лёгким занятием, поэтому прибор будет готов довольно быстро, а мастер захочет испробовать своё творение в деле

Стоит помнить, что при работе с самодельной установкой важно соблюдать технику безопасности и не забывать об основных угрозах, которые могут возникнуть во время эксплуатации инерционной печи:

  1. Жидкий металл и нагревательные элементы приспособления могут стать причиной сильных ожогов.
  2. Ламповые схемы состоят из деталей с высоким напряжением, поэтому во время сборки агрегата их необходимо поместить в закрытый бокс, исключив таким образом вероятность случайного прикосновения к этим элементам.
  3. Электромагнитное поле способно оказывать влияние даже на те вещи, что находятся вне короба установки. Поэтому перед включением прибора нужно убрать подальше все сложнотехнические устройства, такие как мобильные телефоны, цифровые фотоаппараты, MP3 плееры, а также снять все металлические украшения. Опасности подвергаются также люди с кардиостимуляторами: им ни в коем случаем нельзя пользоваться таким оборудованием.

Эти печи можно использовать не только для плавки, но и для быстрого нагрева металлических предметов при формовке и лужении. Меняя выходной сигнал установки и параметры индуктора, можно настроить прибор для конкретной задачи.

Для плавки небольших объёмов железа пойдут самодельные печки, эти эффективные устройства способны работать от обычных розеток. Прибор не занимает много места, его можно расположить на рабочем столе в мастерской или гараже. Если человек умеет читать простенькие электрические схемы, то ему не нужно приобретать подобное оборудование в магазине, ведь он сможет собрать небольшую печку своими руками всего за несколько часов.

Радиолюбители давно выяснили, что можно изготовить индукционные печи для плавки металла своими руками. Эти простые схемы помогут сделать твч установку для домашнего использования. Однако все описанные конструкции правильней будет назвать лабораторными инверторами Кухтецкого, так как самостоятельно собрать полноценную печку этого типа просто невозможно.

Подробности

Технологический процесс — инструкция видео

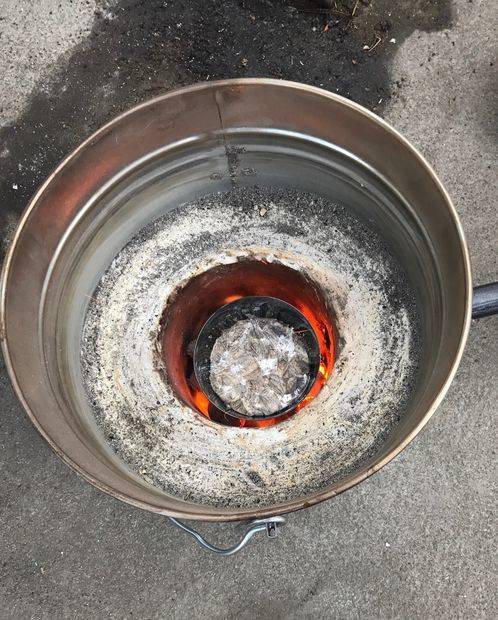

Для разогрева металла используется тугоплавкая емкость (тигель). Изделия применяются из таких материалов, как сталь, фарфор, корунд, чугун. В домашних условиях используется емкость, сделанная из широкой железной трубы или готовый тигель. Для ее изготовления нужна только болгарка и сварочный аппарат. Объем тигеля может быть разным и выбирается индивидуально, прогревается он равномерно. Металл должен быть измельчен и плавится он в ходе теплопередачи. Температура плавления должна быть уменьшена перед термообработкой для того, чтобы состояние металла изменялось быстрее. Для этого его измельчают на мелкие детали. Часто после этого происходит окисление или воспламенение. Образуется оксид алюминия, который меняет свое состояние при более высоких температурах. Данное вещество удаляется после переплавки металла вместе с остальными шлаками.

В основном плавят проволоку из алюминия. Для этого ее разделяют ножницами на кусочки, а потом сдавливается пассатижами. С помощью данного способа предотвращается воздействие на металл кислорода. Если вы не планируете получение деталей высокого качества, то измельчать сырье не обязательно.

Технология литья при необходимости получения расплавленного алюминия в домашних условиях придется смоделировать самостоятельно. Материал нужно сначала очистить от грязи, шлаков и примесей. Большие заготовки необходимо разделить на несколько небольших. Отливку совершают по инструкции, для плавки применяют наиболее удобный вариант. С поверхности текучего вещества нужно удалить шлак. Расплавленный алюминий наливают в форму, которую после застывания металла нужно разбить.

Используемые источники тепла

Для того, чтобы переплавить алюминий в бытовых условиях, можно применять:

  1. Плавка алюминия в муфельной печи, которая может быть сделана самостоятельно. Этот способ очень эффективен и позволяет быстро перевести металл в жидкую форму.

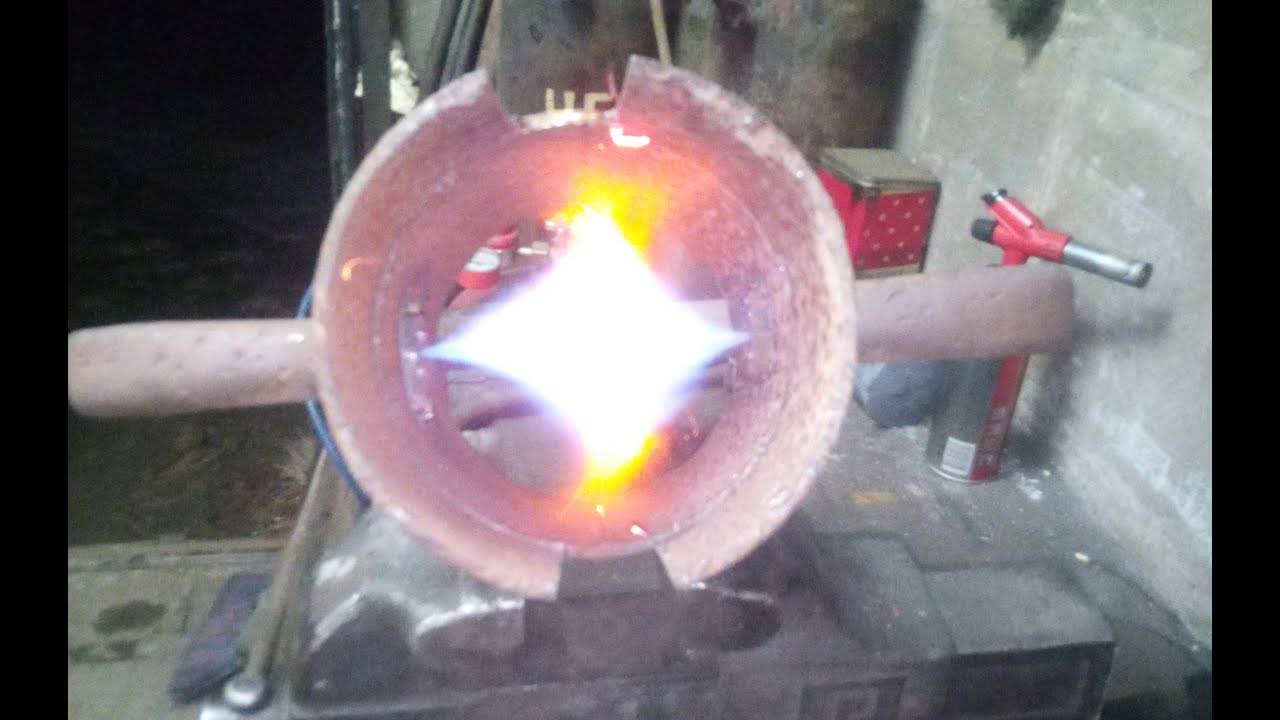

  2. Паяльную лампу. С ее помощью можно расплавить небольшие количества алюминия.
  3. Газовый резак — используется редко.

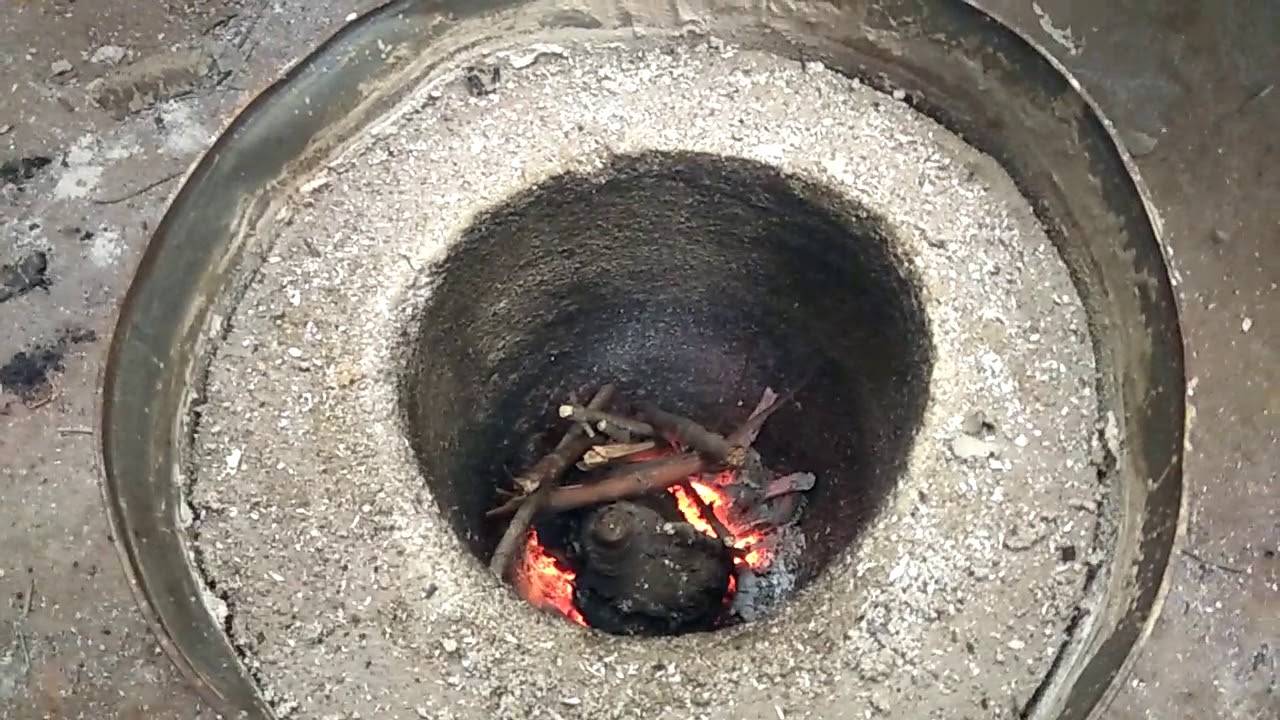

Очаг делается из кирпичей, из металлической емкости делается каркас. С одной стороны с помощью сверла делается отверстие для подачи кислорода. К трубке из металла присоединяется фен, пылесос или другой подобный прибор. Тигель ставят в очаг после разведения костра. Для лучшей термообработки угли можно выложить еще и по бокам. Чтобы не потерять тепло, можно сделать крышку, оставив отверстие для выхода дыма. Делать печь не стоит, если металл необходимо расплавить всего один раз.

Плавка алюминия на газовой плите также имеет место быть. Обычная газовая плита способна раскалить металл до необходимой температуры. Маленькие кусочки алюминия расплавятся где-то за полчаса.

Изготовление формы для отливки — инструкция

Если вам нужно сделать что-то простое, то изготовление специальной формы не потребуется, металл можно вылить на стальной лист.

Если же изделие будет более сложным, то нужна форма, которую можно сделать из следующих материалов:

  • — глина;
  • — гипс;
  • — жидкое стекло;
  • — песок;
  • — каменноугольный пепел.

Заливать сплав в форму можно двумя способами — открытым и закрытым.

Открытый — простой способ. Металл, который расплавили, переливают в обыкновенную емкость, чашку, консервную банку и так далее. После остывания сплава, болванку вынимают из емкости

Если неважно, какая форма будет у металлического предмета, алюминий оставляют на прочной поверхности

Формировочные элементы используются для сложной отливки, когда изделие должно соответствовать указанным параметрам. При открытой заливки часто используется кремнезем. Предмет сделан из двух емкостей, в которых находится утрамбованная земля. Части кремнезема сжимаются, а между ними кладется макет для отливки. Таким образом получают четкий отпечаток нужной детали. Макет убирается, а в форму заливают раскаленный алюминий. При закрытом методе отливки берут речной песок и смешивают его с жидким стеклом.

Для одноразового литья можно пользоваться гипсом. Макеты делают из пенопласта или парафина.

Пенопласт не вынимается из твердого гипса, заполняется расплавленным алюминием. Продукты его горения наносят вред для здоровья человека.

Горн для плавки алюминия своими руками

Алюминий используется при производстве деталей в кузнечном деле. Особенностью подобного сплава можно назвать то, что имеет небольшой вес, высокую степень пластичности, хорошую проводимость тепла и электроэнергии.

При всех подобных качествах рассматриваемый сплав можно назвать легкоплавким материалом, что значительно повышает его популярность. Для проведения работ по созданию деталей из алюминия путем доведения сплава до пластичного состояния используют горн.

На протяжении многих лет люди рассматривали вопрос того, как сделать горн для плавки алюминия и результатом огромного количества попыток стали конструкции, которые можно создать своими руками.

Самодельный горн для плавки алюминия

Предназначение и классификация

Горн для плавки металла – печь, которая использовалась в кузнечном деле на протяжении многих лет. Однако небольшой показатель КПД определил то, что его не стали применять при производстве изделий из рассматриваемого сплава в промышленности.Существует следующая классификация:

  1. По типу корпуса: открытый и закрытый. Открытый имеет полностью открытую верхнюю часть. Закрытый вариант исполнения имеет закрытый верх.
  2. По месту установки: стационарный и персональный кузнечный.

Горн закрытого типаГорн открытого типа

Для отведения газообразных продуктов горения создается специальная труба, если работа проводится в помещении. Открытый тип не имеет трубы, так как продукты горения уходят без их отвода.

Общий принцип работы

Своими руками при использовании подручных материалов можно создать эффективную систему, которая позволит провести кузнечные работы. Существует огромное количество видов конструкции, которые создают своими руками. Профессиональный горн имеет следующие элементы:

  1. стол изготавливают из огнеупорного материала;
  2. есть топливник с колосниковой решеткой;
  3. воздушная камера для повышения эффективности горения топлива;
  4. воздушный дренаж с подающим воздуховодом;
  5. вентиль для регулирования подачи воздуха;
  6. шатер;
  7. окно для подачи заготовок;
  8. зонт;
  9. дымоход;
  10. горнило;
  11. закалочная баня;
  12. газовоздушная камера.

Пример устройства печи для плавки алюминия

Рассматриваемый тип кузнечного оборудования можно назвать классическим горном, который используется в кузнечном деле. Создать его своими руками довольно сложно, но можно провести создание более простой конструкции для плавки алюминия.

Своими руками лучше провести изготовление с использованием подручных материалов. Мини горн из 6 кирпичей подойдет для получения различных деталей, которые используются при украшении металлических вещей, ведра или других деталей.Процесс создания можно разделить на следующие этапы:

Корпус создаем из шамотного кирпича. Подобный кирпич может переносить воздействие большой температуры на протяжении длительного времени

При выборе кирпича следует обращать внимание на то, что он не должен иметь повреждений, дефектов. Это связано с тем, что трещины приведут к потере тепла

Полки колосников решетки создаем из обрезков стальных труб

Стальные трубы должны быть небольшого диаметра. Использовать варианты из плавкого материала нельзя. Колосники изготавливает из стальных полосок, толщина которые 4-6 миллиметров. Колосник закручиваем на угол винтом. Топливом может служить уголь или кокс. Розжиг, как правило, проводится при помощи паяльной лампы. Также можно использовать и газовую горелку. Окно под сопло необходимо создать при использовании паяльной лампы. Это связано с тем, что горн излучает много тепла, которое может привести к взрыву резервуара лампы.

Использовать подобный вариант исполнения, который можно быстро создать своими руками, следует исключительно на открытом воздухе, так как зонта с дымоходом нет. Во время проведения плавки выделяется большое количество продуктов горения.

При рассмотрении вопроса того, как сделать горн для плавки алюминия, отметим возможность создания и переносных вариантов исполнения. Примером можно назвать переносной вариант исполнения из гусятницы, которые с дополнительными элементами устанавливаются на общее основание. Футеровка представлена шамотным мергелем с шамотным песком. Другим элементом конструкции можно назвать систему подачи воздуха в гусятницу, для чего можно использовать, к примеру, ручную сирену. Работать он может на коксе или древесном угле.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Пошаговая инструкция по плавлению меди

Плавка меди, если подготовить все необходимое для реализации такого технологического процесса и подойти к его выполнению правильно, позволяет даже в домашних условиях изготавливать медные изделия как декоративного, так и чисто практического назначения.

Для того чтобы расплавить медь, вам потребуются следующие инструменты, оборудование и расходные материалы:

  • муфельная печь (желательно с регулировкой температуры нагрева);
  • тигель, в котором вы будете расплавлять медь (для плавки меди используют тигли, изготовленные из керамики или огнеупорной глины);
  • щипцы, при помощи которых горячий тигель будет извлекаться из печи;
  • крюк (его можно изготовить из обычной стальной проволоки);
  • бытовой пылесос;
  • древесный уголь;
  • форма, в которую будет выполняться литье;
  • газовая горелка и горн.

Меньше всего примесей содержится в электротехнической меди

Медь в измельченном состоянии помещают в тигель. Следует иметь в виду: чем меньше будут кусочки металла, тем быстрее он расплавится. Тигель после его наполнения медью помещают в печь, которую, используя регулятор температуры, необходимо прогреть до требуемого состояния. В дверцах серийных муфельных печей обязательно предусмотрено окошко, через которое можно наблюдать за процессом плавления.

Смотровое окошко позволит контролировать процесс не открывая дверцу лишний раз, тем самым не снижая температуру в печи

После того как вся медь в тигле расплавится, его необходимо извлечь из печи, используя для этого специальные щипцы. На поверхности расплавленной меди обязательно присутствует окисная пленка, которую необходимо сдвинуть к одной из стенок тигля при помощи стального крюка. Расплавленный металл после освобождения его поверхности от окисной пленки следует максимально оперативно и аккуратно залить в предварительно подготовленную форму. Подробности и правила выполнения этой процедуры хорошо демонстрирует видео, которое несложно найти в интернете.

Разливать металл по формам придется очень быстро, если выбранный вами способ нагрева не смог обеспечить нужную температуру

В том случае, если в вашем распоряжении нет муфельной печи, то разогревать тигель с медью можно при помощи газовой горелки, расположив ее вертикально под дном емкости

При этом важно следить за тем, чтобы пламя газовой горелки было равномерно распределено по всей площади дна тигля

Если в домашних условиях необходимо расплавить легкоплавкие сплавы на основе меди (латунь и некоторые марки бронзы), то в качестве нагревательного устройства можно использовать обычную паяльную лампу, также расположив ее вертикально под дном тигля. При плавке, выполняемой данным и предыдущим способами, поверхность расплавленного металла будет активно взаимодействовать с кислородом, что приведет к интенсивному окислению. Чтобы уменьшить интенсивность окисления, расплавленную медь можно присыпать измельченным древесным углем.

Плавка меди паяльной лампой в самодельной печке

Если в вашей домашней мастерской имеется горн, то его также можно использовать для того, чтобы расплавить медь, латунь или бронзу. В данном случае тигель с измельченным металлом помещается на слой раскаленного древесного угля. Чтобы процесс нагревания и плавления проходил более интенсивно, в зону горения угля можно обеспечить подачу воздуха, для чего подойдет обычный пылесос, работающий не на втягивание, а на выдувание. В том случае, если вы будете использовать пылесос, на его шланг необходимо изготовить металлический наконечник с отверстием для выдувания небольшого диаметра.

Процесс плавки будет ещё эффективнее в газовом горне

Подбирая муфельную печь для выполнения литейных операций с медью и ее сплавами, следует обращать внимание на температурный режим, который может обеспечить такое устройство. В зависимости от типа расплавляемого металла такая печь должна обеспечивать следующие температуры нагревания:

  • медь – 1083°;
  • различные марки бронзы – 930–1140°;
  • латунь – 880–950°.

Возможно, что вы решите сделать печь для плавки самостоятельно, посмотрев видеоролик.

Обычная медь, не содержащая в своем химическом составе никаких легирующих добавок, не отличается хорошей текучестью в расплавленном состоянии, поэтому для изготовления методом литья изделий сложной конфигурации и небольших размеров она мало подходит. Для этих целей лучше всего использовать латунь, причем выбирать сплав, цвет поверхности которого более светлый (это свидетельствует о том, что латунь данной марки отличается меньшей температурой плавления).

Изготовление муфеля

Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей. Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.

После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом

Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном

Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров

Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.

Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.

Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.

Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.
