Трубный клупп: назначение, виды, особенности нарезания резьбы

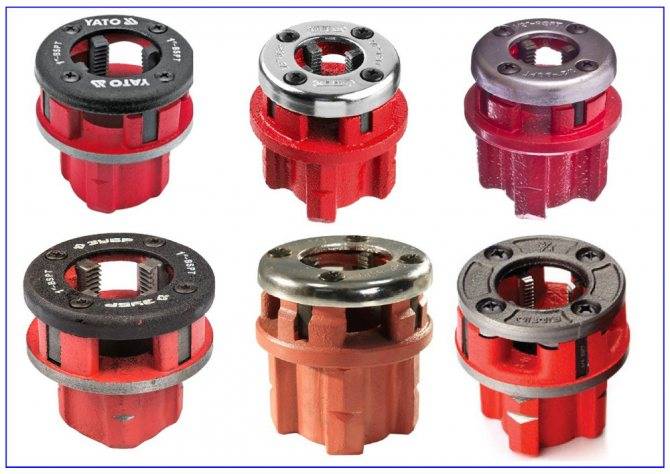

Популярные модели трубных клуппов

На рынке представлен широкий ряд недорогих клуппов преимущественно китайского производства, встречается отечественные и намного более дорогие бренды от европейских производителей, США.

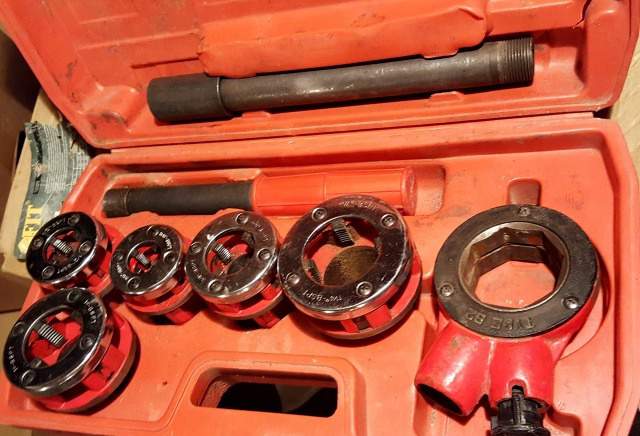

Обычно инструмент для нарезания резьбы на трубах реализуется в наборах, элементы которого помещены чемодан для транспортировки, стандартная комплектация — несколько насадок и трещотка со съемными ручками, баллон фирменного масла. Наиболее часто в продаже можно встретить комплекты и отдельные клуппы следующих марок:

ЗУБР — российский бренд с производством в Китае, фирма выпускает как отдельные резьбонарезные лерки, так и комплекты. В продаже реализуются наборы серии Эксперт с лерками в количестве 3, 4, и 5 штук со средними ценами соответственно 3000, 4000 и 4500 рублей. Резьбонарезные головки покрыты порошковой краской красного цвета, в торговой сети их стоимость от 600 до 900 руб.

Резцы по утверждению производителя отличаются улучшенной геометрией и сделаны из типовой стали марки 9ХС, основной тип выполняемой резьбы — трубная коническая. Стандартные размеры и соответствующее число клуппов — 1/4″ или 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, на изделия дается гарантия 1 год.

СИБРТЕХ — российский бренд с производственными площадями в Китае, в продаже имеются отдельные головки стального цвета стандартных размеров и трещотки. Клупп трубный СИБРТЕХ отличается невысокой стоимостью (лерки можно купить за 350 — 600 руб., трещотки за 850 руб.), в основном рассчитаны на нарезку самоуплотняющейся BSPT-резьбы и намного реже цилиндрической BSPP.

Поставка отдельными деталями удобна для использования в домашнем хозяйстве — можно купить трещотку и подходящие к нему одну или две головки, что по стоимости будет намного дешевле полного комплекта в кейсе.

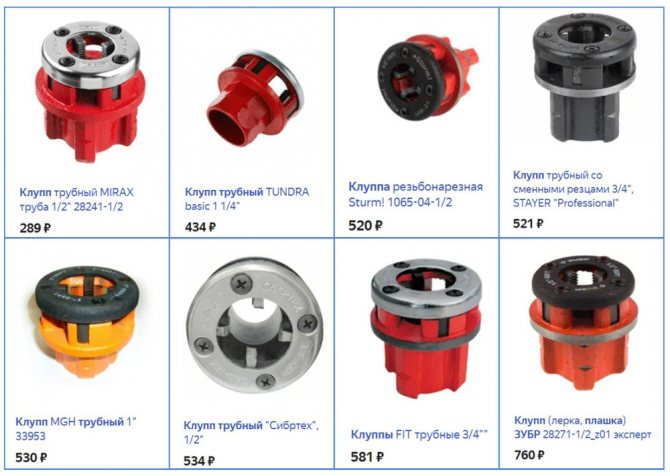

Рис. 10 Стоимость клуппных плашек 2021 г

FIT — торговая марка известного китайского производителя разнообразного инструмента, фирма выпускает недорогие клуппные наборы в кейсах и без в количестве от 3 до 5 насадок размерами в дюймах 3/8″-1/2″-3/4″-1″-1 1/4″. Элементы выполнены из инструментальной стали, товар отличается наиболее низкой стоимостью — набор из 5 лерок можно приобрести за 3000 руб.

Помимо указанной марки, на рынке также часто встречаются изделия китайского производства с аналогичными физическими параметрами, качеством изготовления и ценами довольно известных в народе торговых марок Matrix, Sparta, Sturm.

Hongli — марка товара китайской компании, поставляющей на отечественный рынок высококачественный инструмент. Клуппный набор для нарезания резьбы включает в себя резьбонарезные головки размерами 1/2″ -3 /4″ — 1″ — 1 1/4″ — 1 1/2″ — 2″, его средняя стоимость 19000 руб.

Hongli является поставщиком на российский рынок качественного резьбонарезного электроинструмента серии SQ30, стоимость которого в кейсе с четырьмя головками чуть больше 25000 руб.

Virax — бренд принадлежит французской компании, являющейся ведущим мировым производителем электроинструмента. Ручной набор клуппов с четырьмя головками размеров 1/2″ — 3/4″ — 1″ — 1 1/4 ′′ в кейсе предназначен для нарезания правой конической BSPT-резьбы, такой клупп трубный можно приобрести в среднем за 14000 руб.

Virax также является известным поставщиком резьбонарезного клуппного электроинструмента стоимостью от 55000 до 75000 руб., в стандартный комплект которого входят соответственно 4 – 6 лерок.

REMS — торговая марка немецкого концерна, одного из ведущих производителей инструмента, на отечественном рынке он, пожалуй, является самым дорогим и качественным.

Ручные клупп трубный REMS серии Eva характерного желтого цвета позволяют наносить на трубы коническую резьбу стандартных размеров от 3/8″ до 2″, а также болтовую от 1/4″ до 1″. Рукоятка с храповым механизмом выполнена из закаленной стали с защитным пластиковым покрытием, оснащена резиновой накладкой для предотвращения соскальзывания рук. Набор из 7 плашек в металлическом чемодане можно приобрести по минимальной цене в 22000 руб.

Помимо ручного резьбонарезного инструмента, REMS поставляет на рынок широкий ряд аналогичного электроинструмента серии Амиго довольно высокой стоимости для кармана даже профессионалов. Цена комплекта с электрическим приводом начинается от 70000 руб. и может доходить до 150000 руб.

На рынке также представлен высококачественный резьбонарезной инструмент с электрическим приводом от таких известных производителей, как Ridgid (США), Rothenberger (Германия).

Рис. 11 Цены на популярные наборы клуппов 2021 г

Нарезание наружной резьбы плашкой

Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.

Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.

Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.

Порядок работы

Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.

Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с  помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.

Номинальный диаметр

резьбы, мм

Шаг, P

Диаметр стержня, мм

номинальный

минимальный

5

0,8

4,92

4,82

6

1

5,89

5,79

8

1,25

7,87

7,76

10

1,5

9,85

9,73

12

1,75

11,83

11,7

14

2

13,8

13,67

16

2

15,8

15,67

18

2,5

17,8

17,62

20

2,5

19,8

19,62

22

2,5

21,8

21,62

24

3

23,79

23,57

27

3

26,79

26,57

30

3,5

29,79

29,52

Чтобы обеспечить лучшее врезание плашки, на конце стержня запиливают фаску. Её ширина должна быть 1 – 1,5 мм для М6 … М18. Заготовку смазывают машинным маслом, что облегчает последующую работу и позволяет получить более качественную поверхность.

Плашку накладывают на конец стержня так, чтобы её плоскость была перпендикулярна оси нарезаемого болта. Далее с небольшим нажимом вращают плашкодержатель по часовой стрелке (если резьба левая, то против часовой стрелки). Когда плашка врежется в стержень на одну-две нитки, её следует повернуть на пол-оборота назад для лучшего удаления стружки. После этого снова делают 1-2 оборота по ходу резьбы и 0,5 – в обратную сторону. Действуя по данной схеме, болт нарезают на необходимую длину.

Диаметр наружной резьбы проверяют обычной гайкой или калибром-кольцом. При необходимости шаг контролируют резьбомером.

Улучшенный вариант трубного клуппа c трещоткой (плашка): Fit, Stayer, Зубр, Dexx

Трубный клупп – улучшенная разновидность плашки. Он также предназначен для выполнения резьбы и оборудован высокопрочными резцами. Инструмент имеет следующие особенности:

  • сохранены острые стальные резцы;
  • функциональный элемент помещен в держатель из менее дорогостоящего материала;
  • одинарная ручка позволяет проводить нарезку в труднодоступных зонах;
  • существенно снижается стоимость за счет материалов.
  • LiveJournal
  • Blogger

Резцы для трубных клуппов – это сменные детали. Рабочий набор можно приобрести отдельно и самостоятельно заменять режущую часть при необходимости. Советуется приобретать сменные детали того же производителя, что и сам инструмент. Фиксаторы на корпусе могут не состыковываться с резцами другого производителя. Если же отыскать запчасти той же фирмы не представляется возможным, при походе в магазин лучше иметь при себе держатель. Ввиду невысокой цены стоит приобрести несколько деталей, чтобы своевременно заменять.

  1. Стандартный ручной.
  2. Ручной и в комплекте трещотка для клуппа.
  3. Электрический.

Ручной: цена и качество

Упомянутый первым ручной клупп состоит из держателя, в котором крепятся стальные резцы, и рукоятки, предназначенной для вращения инструмента. Последняя сажается на углубления в корпусе. Касательно самых дешевых моделей клуппа, рукоятка не входит в комплект. Чтобы выполнять вращательные движения при нарезке резьбы применяют трубный ключ.

Обычная рукоятка рассчитана на вращение двумя руками. Однако это не всегда удобно. Предпочтительно выбрать модель с рукояткой для одной руки. Такое устройство упрощает работу в труднодоступных местах. Ручной клупп для нарезки резьбы отличается компактностью и приобретается для небольших объемов работ. Он подойдет желающим самостоятельно провести ремонт, а также маленьким рабочим бригадам.

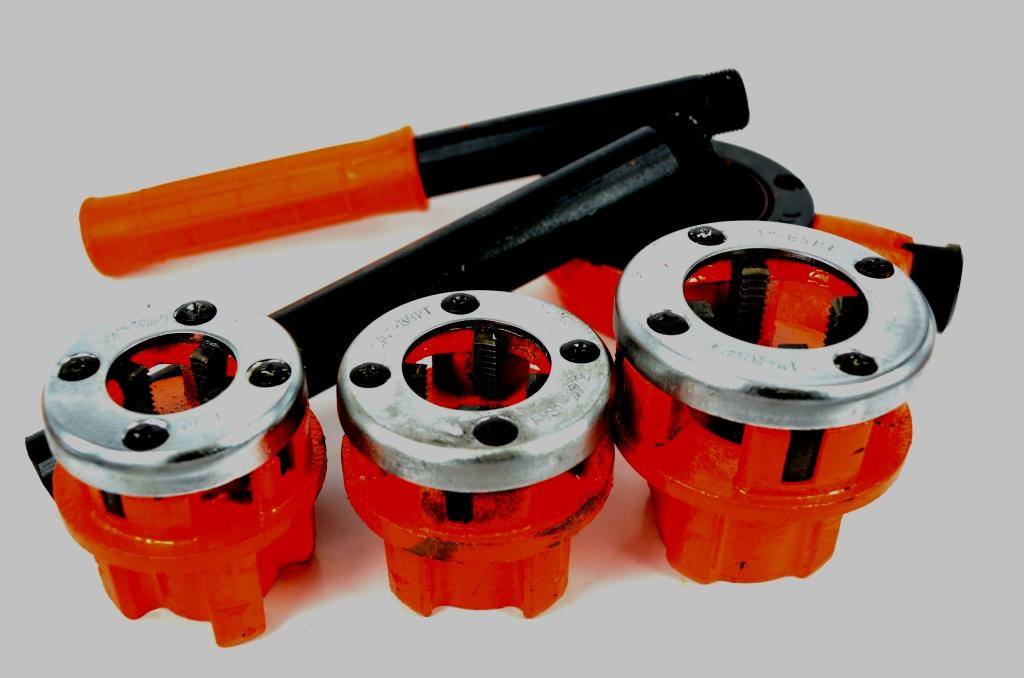

Распространен ручной клупп с трещоткой. Этот механизм позволяет не снимать рукоятку после каждого поворота держателя. Изменив положение рычага, трубный держатель легко снять с проделанной резьбы движениями в обратную сторону. Когда в строительном магазине по низкой цене представлены модели с трещоткой и без нее, лучше выбрать последний вариант. Такой инструмент предпочтителен в плане надежности.

  • LiveJournal
  • Blogger

Электрический клупп

Электрический со сменными резцами

Электрический клупп потребует от монтажника минимум усилий. Этот инструмент работает от сети. Хотя само по себе приспособление имеет сравнительно малую мощность, посредством редуктора на резец передается колоссальное усилие. Работать с этим инструментом очень просто. Электрический клупп для нарезки резьбы закрепляют на трубе специальным фиксатором, расположенным на корпусе. Затем включают в сеть, и происходит нарезание резьбы.

Электроклупп приобретается для выполнения значительного объема работ. Однако сфера применения такого инструмента ограничена. Это распространяется на труднодоступные области, а также при вероятности перебоев с электричеством. Из-за погодных условий не всегда возможно выполнение работ на улице. Трубный клупп должен быть сделан из качественного материала.

Толкование термина

Плашка — слово русское, клупп — имеет немецкие корни. Толкование значения «клупп» словарями практически однозначное — ручной инструмент, состоящий из оправки, с вставляющимися плашками. Словари ( Энциклопедический, БЭС и Технический железнодорожный словарь) добавляют про две (!) ручки. Словари далеки от жизни, а любой менеджер по продаже ручного инструмента сможет предложить модели клуппы трубные для нарезки резьбы с одной ручкой или без ручек — с электрическим приводом.

В чем разница? Просто — разница в назначении. Плашка (плашки) — это режущая часть, а клупп — это рамка, оправка для плашек (последние во множественном числе).

Клупп трубный — виды

Несмотря на простое конструктивное устройство, в торговой сети представлено большое разнообразие как простых механических, так и электрических различных видов моделей. Обычно клуппы реализуются в наборах, отличающихся между собой количеством головок.

Рис. 7 Механические клуппы с ребрами под газовый ключ

Ручные механические

Как отмечалось выше, клуппные резаки продают в наборах, для одноразовых работ есть возможность приобрести головку нужного диаметра в единичном экземпляре. В этом случае ее накручивают на трубы газовым ключом с ребристыми губками, которые цепляются за четыре выступа на цилиндрической головке.

В торговой сети реализуют плашкодержатели стандартной конструкции, имеющие по периметру винты для крепления головки и два патрубка с внутренней резьбой, в которые вкручиваются ручки. При отсутствии трещотки их можно использовать для проворачивания головки клуппа при соответствии диаметров, зафиксировав ее крепежными болтами. Понятно, что таким приспособлением довольно сложно сделать нарезку в труднодоступных местах.

Ручные с трещоткой

Это основная разновидность реализуемых в торговой сети клуппных резаков, трещотка позволяет вращать головку при небольшом угле поворота рукоятки. Основное отличие в трещотках — различное число зубцов, чем больше их количество, тем на более малый угол можно поворачивать ручку. Каждая трещотка обладает функцией реверса для выкручивания головки в обратном направлении.

Электрические

Электроинструмент относят к профессиональным, с его помощью можно нарезать большие объемы трубной резьбы. Обычно в стандартный комплект входит электропривод, не менее 4-х головок и струбцина, которую прикручивают к трубе и фиксируют в ней агрегат.

Головка электроклуппа имеет таблеткообразную форму с выступающей цилиндрической муфтой шестигранной (восьмигранной) или другой формы. Электропривод позволяет легко наносить резьбу на короткие трубные участки (для этого не используют струбцину) перевернутыми гребенками без предварительного нанесения фаски на наружную кромку.

Рис. 8 Клуппы с электроприводом в работе

Преимущества клуппа перед простой плашкой

Обычна плашка выполняется из дорогостоящей инструментальной стали. При этом только резцы должны быть особенно прочными, ведь именно они формируют резьбу. А клупп, как мы уже отмечали ранее, также является плашкой, но уже без дорогих и нефукнциональных элементов. Недорогой держатель, а также прочные резцы – вот и все, что в данном случае требуется.

Казалось бы, нелогично рассматривать инструмент в качестве бюджетной альтернативы плашке: на рынке можно найти клуппы, стоимость которых измеряется тысячами долларов. Но не забывайте, что резцы здесь являются сменными элементами.

На чем же вообще экономия? На расходном материале. Что касается инструмента, то его стоимость столь высокая по той причине, что он делает процесс нарезания резьбы менее утомительным и более удобным.

Как нарезать резьбу на трубе?

Использованием ручного инструмента подразумевает соблюдение определённой последовательности действий. Нарезка резьбы на трубах:

  1. Очистить рабочие поверхности от грязи, декоративных покрытий. Для этого можно воспользоваться шлифовальной машинкой, наждачной бумагой.
  2. Зажать трубу с помощью тисков, чтобы она находилась неподвижно.
  3. Смазать оливой рабочую поверхность.
  4. Выкрутить зажимные болты из оснастки.
  5. Надеть насадку на трубу. Медленно вкрутить прижимные болты.
  6. Направляющие закрепить на месте.
  7. Установить режущие части.
  8. Под лёгким нажимом начать крутить инструмент по часовой стрелке.

Проводить нарезку нужно плавными движениями, без рывков, чтобы не испортить резьбу. Снимается оснастка после откручивания стопорных болтов.

Существует несколько особенностей, которые нужно изучить до создания резьбового соединения:

  1. Трубы, которые соединены с общей системой трубопровода, должны удерживаться газовым ключом при создании соединения. Это нужно для предотвращения вращения изделия.
  2. Легче нарезать смазанное солидолом место. Резцы меньше тупятся после добавления смазки.
  3. Резцы желательно покупать той же фирмы, что и держатель. Если фирмы различаются, рабочие части могут не подойти к общей конструкции.
  4. Перед началом работ проверять заточку резцов. Тупые грани могут испортить поверхность металла.
  5. При работе можно изменять положение рабочих частей, что позволяет не снимать конструкцию до окончания работ.
  6. Использовать специальную охлаждающую смазку, которая не будет позволять резцам перегреваться.

После создания соединения на двух элементах трубопровода, необходимо проверить насколько подходят отдельные части друг к другу. Если произошёл перекос, трубы не смогут соединиться.

Резьбовые соединения используются до сих пор. Изготавливать их можно с помощью плашек, клуппов, токарных станков. Второй вариант считается удобнее, если сравнивать их с другими ручными инструментами

Важно выбирать качественные рабочие части, проверять их заточку перед проведением работ. Качественные резцы изготавливают из легированных сталей.

Как нарезать внутреннюю резьбу?

В некоторых случаях требуется внутренняя резьба, которая также может быть нарезана при применении ручного инструмента. Зачастую для подобной работы выбирается метчик, который состоит из трех основных частей:

  1. Заборной.
  2. Калибрующей.
  3. Хвостовой.

Заборная применяется непосредственно на момент резки, калибрующая направляет инструмент и обеспечивает его вертикальное положение. Хвостовая часть требуется для того, чтобы закреплять плашку в специальном держателе.

Внутреннюю резьбу можно образовать следующим образом:

  1. Труба закрепляется в вертикальном положении.
  2. Метчик обрабатываемая заготовка смазываются.
  3. Приспособление размещают строго вертикально, после чего делается несколько вращений по часовой стрелке, и один против.

Метчик для внутренней резьбы

На момент работы следует время от времени добавлять масло. За счет этого обеспечивается плавный ход инструмента.

Устройство. Как работать с электрическим клуппом

Питается данный прибор от электросети и имеет внушительный коэффициент передачи усилия на резцы. Реализуется это за счёт того, что в конструкцию электрического клуппа входит многоосный редуктор. Например, в этом компоненте модели Gerat имеются семь валов с шестернями, которые были подвергнуты процедуре СВЧ-закаливания. Корпус передаточного механизма изготавливается из алюминиевого сплава. Исполнение закрытого типа, дополнительного внесения смазки не требуется.

На посадочное место резьбонарезная часть вставляется внешним восьмигранником. Установка/снятие головок выполняется с предварительным отключением от электросети.

Последовательность этапов и особенности нарезания резьбы электрическим клуппом выглядят так:

закрепите это устройство фиксирующей струбциной параллельно предполагаемому обработке участку трубы. При этом ось головки должна совпадать с осью заготовки. Контролируйте также расстояние между корпусом инструмента и фиксатором. Оно должно быть достаточным, чтобы нарезать резьбу требуемой длины;
проверьте направление вращения плашки;
нанесите на участок резьбонарезное масло. Поддерживайте всё время его достаточное количество для уменьшения нагрева резцов и нагрузки трения;
чтобы обеспечить равномерный заход резца, подготовьте торец трубы – развальцуйте его и снимите фаску

Если срез будет не под прямым углом, резьба нарежется неправильно;
особое внимание обратите на то, как зайдут первые два витка, потом нарезка резьбы будет выполняться автоматически. Электрический клупп Rothenberger даёт скорость прямого хода 15-20 оборотов в минуту

При реверсе головка вращается более интенсивно – 60 об/мин;
работая со старыми трубами, удерживайте их газовым ключом, поскольку на режущие кромки прикладывается большое усилие;
резьба стандартного размера получается при совмещении выходной кромки режущей гребёнки головки с краем трубы;
перед очередной операцией очищайте гребёнки от старого масла и стружки;
с клуппом Rothenberger работайте из устойчивого удобного положения. Пространство должно быть достаточным для неподвижного уверенного удержания электроинструмента.

Работа с электрическим клуппом имеет свои особенности и требует строгого соблюдения правил

Технические характеристики

На что стоит обратить внимание, чтобы не допустить ошибки при выборе? По мнению покупателей, основными критериями выбора являются:

  1. Габариты устройства. От них зависит возможность использовать механизм на определенных участках. Самые маленькие популярные модели выпускаются без ручки. Также отсутствует направляющая струбцина. Для применения понадобится сноровка и определенный опыт. Точность незначительная.
  2. Параметры. Ходовыми считаются 1, ½, ¼, ¾ дюйма. Лучшие производители наладили выпуск моделей универсального типа с регулировкой расстояния между режущими элементами.
  3. Масса. При одинаковых диаметрах вес может существенно отличаться. Встречаются изделия весом 650 грамм и двухкилограммовые.
  4. Тип привода. Бывает ручным и механическим. Это влияет на стоимость продукции и габариты.

Правила пользования инструментом

Обе вариации клуппа считаются довольно простыми в использовании

Но эта простота не должна обманывать – с инструментом все также требуется осторожное обращение, если не хочется испортить уже имеющуюся резьбу или ту, которая создается. Кроме того, соблюдение свода правил обеспечит сохранение самого инструмента

  1. В процессе нарезки резьбы на трубу заготовка должна быть крепко закреплена, поскольку на саму трубу действует мощные силы – крутящий и изгибающий моменты. Крепление трубы при помощи струбцины– достаточно неплохой вариант закрепления труды.
  2. Правильный заход резцов прямо влияет на качество резьбы. Чтобы она была хорошей, на торец трубы ставится заходная фаска при помощи различных инструментов – в зависимости от того, какова у стенки трубы толщина и каков диаметр.
  3. Поскольку клупп является металлорежущим инструментом, его следует использовать максимально аккуратно. Для улучшения работы нужно использование смазывающе-охлаждающей жидкости.
  4. Нарезать резьбу станет проще, если будет использоваться один из трех вариантов: моющая жидкость, отработанное масло, а также консистентная смазка.

Нужно знать, как именно пользоваться инструментом

Использовать клупп можно для любой трубы, на которой уже есть или нужно сделать резьбу. Например, это может быть актуально, когда нужно провести канализацию, систему тепло- и/или водоснабжения. Кроме этого, замечено использование данного инструмента в следующих ситуациях:

  1. Обустройство скважин и колодцев.
  2. Изготовление сборных конструкций. К таким можно отнести беседки, теплицы, лестницы и тому подобное.

Перед использованием клуппа нужно очистить металлическую часть трубы не только от ржавчины, но и от краски. Покрытие может помешать работе.

Перед отрезанием трубы мастер проводит оценку и решает, можно ли разместить клупп между трубой и стеной. Она должна быть с предварительным нанесением метки на самой трубе. После разметки делают два среза тубы с предварительно расчетом расстояния для будущего монтажа. После – эти края зачищаются, фаска чуть снимается. Остаются лишь оба края с заранее нанесенными метками, которые отрезаются часть трубы болгаркой.

Важно уметь правильно использовать инструмент

Несколько важных нюансов

В применении трубного клуппа, равно как и любого другого инструмента, имеются свои нюансы.

  1. Перед началом работы труба должна быть завальцована (так же, как и с плашкой). Существует масса способов сделать один конец трубы немного тоньше – это использование напильника, турбинки, прочего; еще можно просто взять молоток и немного сплющить конец, используя наковальню. Другой распространенный вариант – общим посредством газового ключа.
  2. Если труба, где предстоит нарезать резьбу, является частью уже наличествующего трубопровода, то он должен в обязательном порядке придерживаться газовым ключом с целью компенсации вращающегося момента во время нарезки.
  3. А если вы намажете на место будущей нарезки немного солидола либо даже обычной солярки, то резьба не будет задираться, напротив, ее будет легче нарезать, да и сами резцы прослужат гораздо дольше.
  4. Наконец, если вы покупаете новые резцы, то старайтесь отдавать предпочтение тому же изготовителю, что выпустил держатель. Если нет, то можно будет столкнуться с проблемой – резцы попросту не полезут на место.

Правила пользования инструментом

Как ручная, так и электрическая модели клуппа довольно просты в использовании. При этом существует небольшой, но обязательный для исполнителя работ набор правил, обеспечивающий качество резьбы, удобство работника и сохранность инструмента.

При нарезке клуппом резьбы на трубу действуют значительный крутящий и изгибающий моменты, поэтому инструмент должен быть надежно закреплен на трубе через направляющую, дополнительное крепление может понадобиться и для самой трубы.

Качество резьбы во многом зависит от правильного захода резцов, для чего на торце трубы должна быть выполнена заходная фаска – в зависимости от диаметра и толщины стенки трубы с помощью напильника, болгарки, фаскореза или подвальцовки молотком. Пользоваться клуппом, как и другим металлорежущим инструментом, следует с использованием смазывающе-охлаждающей жидкости. Нарезать резьбу клуппом будет гораздо проще с использованием отработанного масла, консистентной смазки или моющей жидкости.
