Как правильно измерять микрометром

Особенности и сравнение типов микрометров

Цифровой микрометр имеет сильные преимущества перед другими видами, что сделало его популярным на рынке. Но есть и недостатки, которые нужно иметь в виду при выборе. Перечислим основные преимущества.

• Он удобен и прост в использовании, позволяет делать точные замеры.
• Считывание показаний с дисплея без необходимости высчитывать деления по обычной шкале значительно ускоряет работу.
• Есть и дополнительные возможности. Некоторые приборы имеют цифровое меню настройки параметров измерения. Кроме того, они могут хранить в памяти множество значений и сравнивать их между собой. Эта функция даёт возможность произвести ряд замеров и сравнить показатели намного быстрее и удобнее. Аналогичной функцией обладает один из типов механических микрометров – рычажный, но это его основное предназначение, и для других целей он не подходит (в отличие от электронного). Вы можете рассматривать покупку этого инструмента, если ваша главная рабочая потребность состоит в серийных измерениях каких-то деталей и сравнении значений.

Перейдём к недостаткам.

Батарейки разряжаются со временем, их необходимо заменять

Необходимо соблюдать осторожность во время работы, чтобы не повредить экран. Датчик также может быть выведен из строя случайным ударом. Приборы, оснащённые электроникой, имеют меньший срок эксплуатации, чем механические, а стоят дороже

Приборы, оснащённые электроникой, имеют меньший срок эксплуатации, чем механические, а стоят дороже.

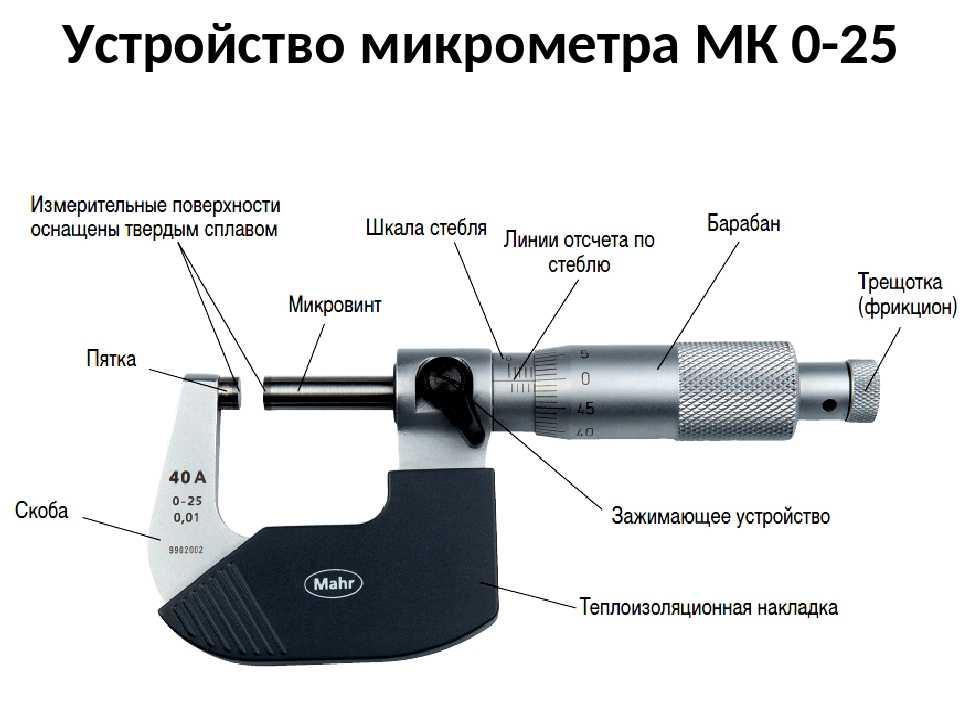

Устройство цифрового микрометра

фото:устройство электронного микрометра

В качестве основных деталей, входящих в состав измерительного устройства, стоит отметить:

• Скоба, которая задает предел измерений, и на которой иногда встречается теплоизоляционная накладка;
• Пятка, выполненная из твердосплавного материала;
• Микровинт из твердосплавного материала;
• Зажимающее устройство, фиксирующее показания в одном положении;
• Барабан;
• Трещотка;
• Стебель;
• Электронное устройство, считывающее показания;
• Цифровое табло, в некоторых случаях с матовым покрытием для уменьшения бликов.

Принцип работы микрометра

Измерения проводятся путем определения отдаления микровинта от пятки. В нулевом положении они полностью сомкнуты. Но с каждым поворотом барабана микровинт отдаляется от нее. Перемещение винта прямопропорционально вращению барабана и равняется 0,5 мм на один полный поворот. При помещении в измерительную область заготовки, эти две детали плотно упираются в нее, для чего нужно приложить усилия. Полученное значение и будет размером детали. Микропроцессор микрометра определяет все передвижения микровинта и передает их на табло, так что пользователю ничего не нужно рассчитывать самостоятельно.

Как пользоваться микрометром

Измерение диаметра микрометром, а также определение линейных размеров проводится по определенным правилам. В первую очередь, устройство следует протереть сухой тряпкой, в особенности, измерительные поверхности. Далее следует сделать быструю поверку при помощи эталона. Как правило, он имеет известный размер и достаточно только узнать соответствие. С учетом того, что речь идет об электронном устройстве, это занимает совсем мало времени. Это же помогает проверить работоспособности устройства и ход винта.

После окончания подготовительных операций можно приступать к измерениям. Какой бы у микрометра диапазон измерений не был, в начальном положении его следует поставить на ноль. Затем следует отвести микровинт на такое положение, чтобы заготовка смогла пролезть в измерительную область. Затем следует сдвинуть поверхности и прижать их к заготовке с силой в несколько Ньютон. В таком случае измерительный инструмент выдаст максимально точные размеры. После использования его следует выключить и снова протереть тряпкой.

Производители

• Standard GAGE (Китай-Швейцария);
• Tesa (Швейцария);
• Микротех (Украина);
• ПК ГТО (Россия);
• Mitutoyo (Япония);
• Came To (Южная Корея);
• S-Line;
• JTC (Тайвань).
• Force (Тайвань).

Как выбрать электронный штангенциркуль

Чтобы подобрать лучший инструмент, не стоит полагаться только на рейтинги и рекомендации консультантов. Нужно самостоятельно владеть базовыми знаниями, которые помогут разобраться с основными параметрами цифровых штангенциркулей.

Результат замера у цифрового штангенциркуля выводится на электронное табло

Основные разновидности

Электронный измерительный инструмент считается лучшим по сравнению с механическими штангенциркулями из-за скорости работы и простоты пользования. Человеку не приходится присматриваться к разметке, что особо проблематично людям с плохим зрением. Данные выводятся в виде цифр на электронный дисплей.

Важно! Электронный измерительный инструмент можно подключать к компьютеру для переноса данных или распечатки их через принтер.

Электронные штангенциркули разделяются на несколько видов, каждый из которых отличается исполнением и областью применения:

1. ТИП 1 и 2. Цифровой инструмент этой группы предназначен для выполнения наружных и внутренних замеров. По конструкции штангенциркули бывают одно- и двухсторонние. У них может присутствовать или отсутствовать глубиномер.
2. ТИП 3. Электронные модели этой группы способны делать замеры большого диапазона.
3. Разметочные. Простейший вид штангенциркулей, которые используют для разметки заготовок.
4. Специальные. Электронными штангенциркулями этой группы замеряют наружные и внутренние канавки, уступы и другие сложные элементы.

Осуществляя выбор лучшего цифрового устройства, в первую очередь задумываются о задачах, которые собираются решать с помощью инструмента. Отсюда определяются, какими характеристиками должен обладать цифровой инструмент. Основными из них являются:

• диапазон замера;
• размер погрешности;
• цена деления;
• в каких условиях способен работать цифровой прибор: влажность, диапазон температур.

Если осуществлять выбор электронного устройства для пользования в быту, то диапазона измерений хватит от 0-125 до 0-150 мм. При этом цены деления хватит 0,01 мм. Для профессионального пользования требования будут выше. Диапазон измерений от 300 мм. Цена деления – 0,01, 0,02, 0,05 и 0,1 мм.

Качество исполнения

Штангенциркуль является измерительным высокоточным инструментом. Для него важна точность замера, которая часто зависит от качества исполнения электронного устройства. При покупке нужно тщательно провести осмотр

Внимание обращают на следующие нюансы:

1. Внешний вид. Цифровая модель должна соответствовать фотографии на упаковке, а также изображению, которое производитель размещает на официальном сайте. Номер на корпусе должен означать страну-изготовителя.
2. Исполнение подвижной рамки. Элемент должен свободно и плавно перемещаться по линейке. Лучшей считается рамка из нержавейки или сплавов цветных металлов.
3. Губки. Именно этот элемент во многом отвечает за точность замера. На губках должна быть идеальная шлифовка поверхности, отсутствие зазубрин, люфта и других дефектов. В сомкнутом состоянии между губками не должен оставаться зазор, а на электронном дисплее высвечиваться значение 0.
4. Точность. Параметр должен соответствовать указанным производителем характеристикам. Для этого проводят контрольный замер детали с известными точными размерами.
5. Комплектность. С цифровым штангенциркулем должен идти технический паспорт, в котором стоит отметка о гарантии, поверке, инструкция. Плюсом будет, если производитель предусмотрел чехол, батарейки.

Кейс обеспечивает хорошую сохранность электронного устройства

Если, осуществляя выбор штангенциркуля, при осмотре обнаружили большие несоответствия, от такой цифровой модели лучше отказаться.

Дополнительные функции

Производитель наделяет свои электронные устройства дополнительными функциями. Они направлены на упрощение работы, делают цифровой инструмент лучшим среди конкурентов.

К дополнительным функциям относятся:

1. Автоматическое включение цифрового прибора при перемещении губок и самостоятельное отключение в случае его неиспользования. Функция ускоряет рабочий процесс за счет отсутствия необходимости выполнять лишние действия. Автоматическое отключение экономит заряд батареек.
2. Функция переключения единиц измерения позволяет выводить на электронный экран результат в дюймах и миллиметрах.
3. Функция переключения относительный/абсолютный режим позволяет выставить в требуемой точке 0 и отсюда продолжать делать замер.
4. Функция MODE. При запуске цифровой инструмент переходит в режим быстрой работы, предоставляется возможность выполнять замеры минимального или максимального значения.

Дополнительной функцией считается вывод данных на компьютер. Некоторые дешевые цифровые модели лишены этого приоритета.

Выставляем ноль на микрометре или как правильно калибровать

Как пользоваться микрометром, знают далеко не многие, и еще меньше людей знает о том, что перед началом работ надо выставить прибор на ноль. Что это значит, когда и как надо это делать, выясним дальше.

На ноль прибор надо выставлять тогда, когда при калибровании выявляется, что прибор показывает неточные данные. Установка на ноль — это и есть калибрование инструмента, и выполняется этот процесс очень легко. Для этого необходимо взять в руки прибор, и проверить совпадение нолевой риски на подвижном барабане с центральной отметкой на стебле. Чтобы выполнить проверку, для этого лапки необходимо свести друг с другом до момента срабатывания трещотки. После этого делаем следующие действия:

1. Проверяем совпадение. Если ноль не совпадает с отметкой на неподвижной шкале, тогда приступаем к регулировочным манипуляциям
2. Для этого понадобится воспользоваться специальным шестигранным ключом или выполнить работы вручную, что зависит от модификации
3. Сначала сводим губки друг с другом
4. При помощи переключателя фиксируем их в неподвижном состоянии губку
5. Ослабляется крепление трещотки, а затем перемещается барабан до совпадения ноля со шкалой на стебле
6. Закрутить трещотку, удерживая в таком положении барабан

На этом выставление ноля на микрометре считается завершенным. Ниже на видео показан принцип калибрования микрометра при помощи шестигранного ключа. Принцип практически идентичный, только ключом надо выкрутить крепление барабана, чтобы иметь возможность его совмещения ноля с осевой линией.

Правила ухода за устройством

Принципиально держать в голове, что точность измерений зависит от того, как вы обращаетесь с устройством и правильно ли за ним ухаживаете. Нужно поддерживать в чистоте измерительные поверхности – опосля всякого использования очищать их, избегать механических действий и ударов. Ведь если торцы будут загрязнены либо повреждены, контакт с поверхностью измеряемой детали будет неполный – отсюда погрешность и неправильные измерения. Рекомендуется хранить микрометр в коробке раздельно от каких-то инструментов. Так что заблаговременно подготовьте для него осторожный ящичек или покупайте устройство уже в комплекте с ним. Для наиболее бережного хранения можно обложить его узким поролоном, в особенности если вы планируете выездные работы.

ЛикБез — работа с микрометром: измерения и калибровка

Сегодня поговорим о том, как грамотно использовать микрометр при выполнении измерений габаритных размеров деталей.

Для начала сформулируем определения того, что именно называется микрометром (далее МК).

МК – это инструмент, который проводит измерения с «космической» точности. Погрешность просто ничтожна и находится в пределах до 1 мкм (микрона).

Для справки 1 мкм – 0,000001 м.

Сейчас в продаже можно найти различных представителей «МК»:

В качество опытного образца рассмотрим МК 25. Число «25» указывает на максимальную ширину детали, которую можно измерить данным инструментом (размер указан в мм).

Как же проводить измерения?

При выполнении практической части, измерим несколько подготовленных объектов: заклепка, кабельный наконечник, кусок текстолита.

Первое, с чего следует начать – это увеличить расстояние между неподвижным упором (пяткой) и винтом, немного больше предполагаемого размера объекта. Для этого покрутим барабан.

Расположив деталь в образовавшемся проёме, начинаем уменьшать расстояние между пяткой и винтом. Для того, чтобы не повредить измеряемую деталь и микрометрический винт (сильным усилием) расстояние уменьшаем вращением трещотки (а не барабана!).

Как только прибор выдал несколько щелчков – это означает, что предмет зажат между упором и винтом и измерение выполнено успешно.

Винт можно застопорить при помощи фиксатора.

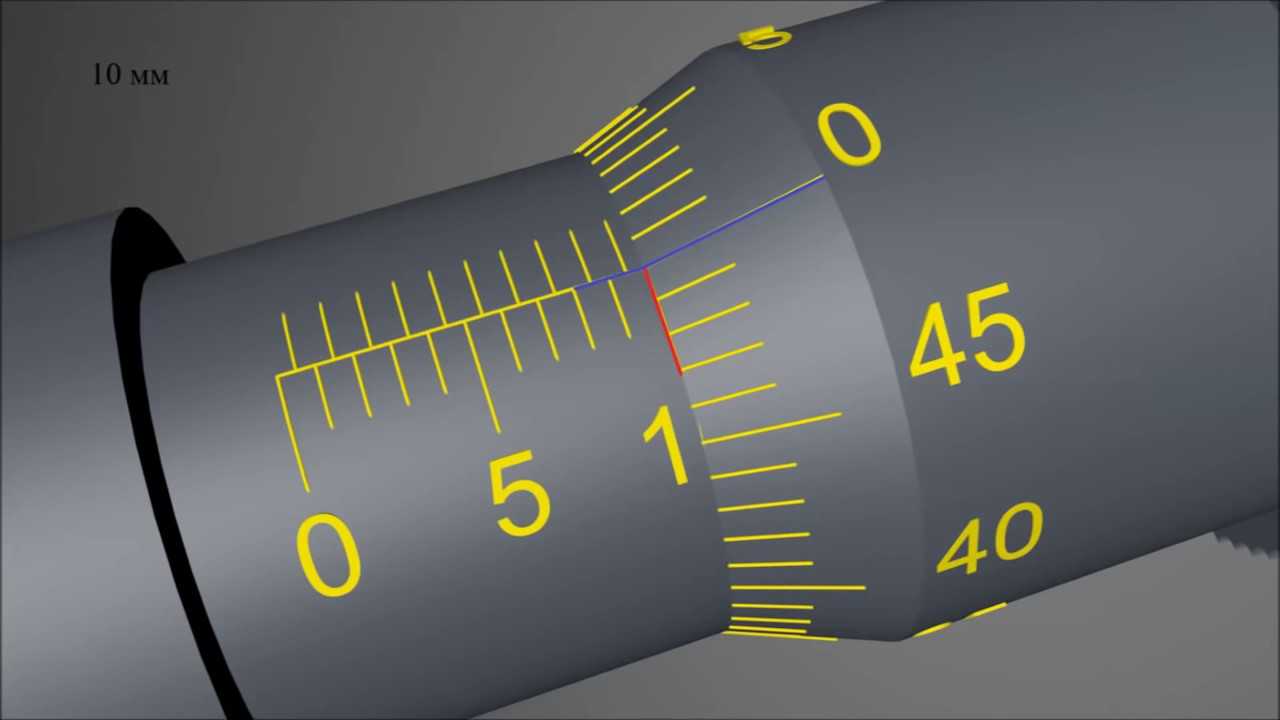

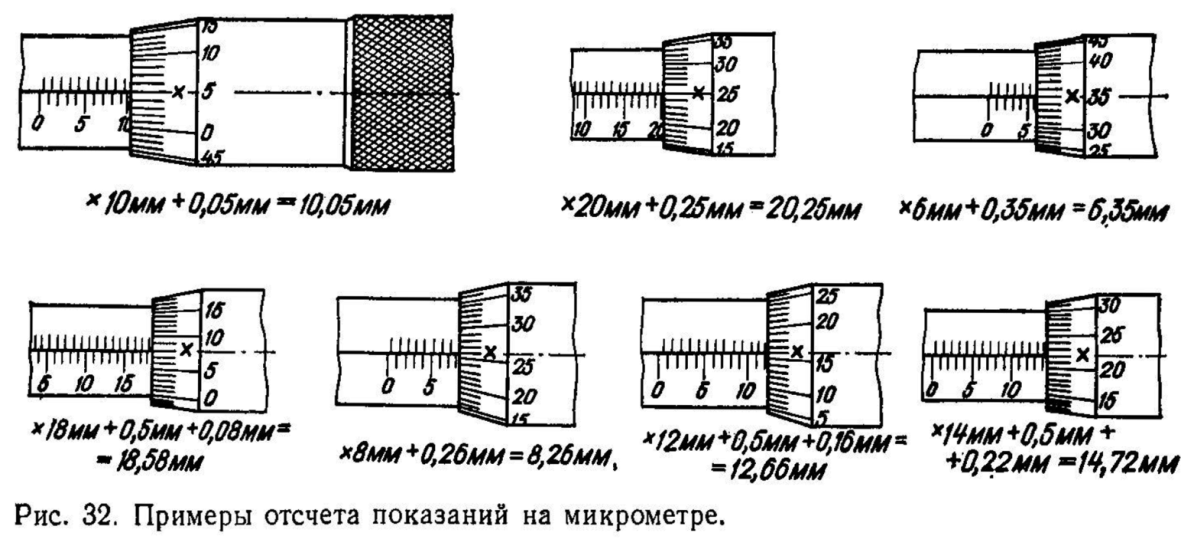

Теперь внимательно смотрим на шкалы инструмента. Двойная, что располагается на «стебле» и одинарная на самом барабане.

Верхняя половина двойной шкалы определяет количество целых частей миллиметра (цена деления – 1 мм).

Для хвостовика заклепки 2 целых мм, для кабельного наконечника 2 целых мм, для текстолита 1 целая мм.

Нижняя половина двойной шкалы определяет количество десятых частей миллиметра (0,5 мм). В случае если нижнюю метку не видно, смотрим на показания одинарной шкалы.

Для хвостовика заклепки нижнюю метку не видно. Для кабельного наконечника ситуация повторяется. Для текстолита 0,5 мм.

Одинарная шкала определяем количество сотых частей миллиметра (цена деления 0,01 мм).

Суммируем полученные значение.

Диаметр хвостовика заклепки 2,13 миллиметра. Диаметр кабельного наконечника 2,42 мм. Толщина текстолита 1,58 мм.

Поговорим о калибровке измерительного прибора.

Шкала со временем сбивается

Поэтому важно периодически или перед каждым «сеансом измерения» проводить калибровку прибора. Чтобы выполнить её нужно закрутить микрометрический винт до упора (трещоткой!) и посмотреть совпадает ли нулевая насечка на одинарной шкале (на барабане) с горизонтальной полосой на стебле. В случае несовпадения, подкрутим стебель спец ключом (обычно идёт в комплектухе)

В случае несовпадения, подкрутим стебель спец ключом (обычно идёт в комплектухе).

Для начала разберём МК. Сначала специальным ключом открутим трещотку (отверстие 1).

Выкрутим микрометрический винт.

Используя тот же ключ, с небольшим усилием пробуем провернуть стебель микрометра (отверстие 2).

После чего собираем МК обратно. Закручиваем винт и трещотку.

Инструкция по устранению погрешности микрометра

Чем точнее инструмент, тем легче сбить его настройку – это общее правило, касающееся и микрометров.

Поэтому до начала работы надо убедиться в том, что прибор работает нормально, «выставить на ноль».

Для настройки используются эталонные детали, чьи размеры точно соответствуют заявленным.

Вначале проверяется взаимное положение шкал стебля и барабана, сведя губки (пятку и шпиндель) до треска фрикционного механизма. Вот так это должно выглядеть в идеале.

Если совпадения нет, необходимо изменить положение барабана. Для этого вначале подвижная губка стопорится с помощью зажимающего устройства.

Далее ослабляется крепление трещотки.

Меняется положение барабана до желаемого, трещотка закрепляется снова, стопорное устройство возвращается в исходное положение.

При этой операции губки должны касаться друг друга, но не быть зажатыми с явным, до срыва резьбы, усилием!

Для проверки правильности работы прибора выполняется замер эталонной детали, а лучше нескольких.

Как видно на фото, деление «40» на барабане микрометра четко совпадает с основной линией шкалы стебля, при этом край барабана находится на отметке 12,5 мм. Следовательно, размер детали совпадает с заявленным.

Также возможна корректировка положения нуля с помощью ключа для откручивания самого барабана. Он поставляется в комплекте с микрометром.

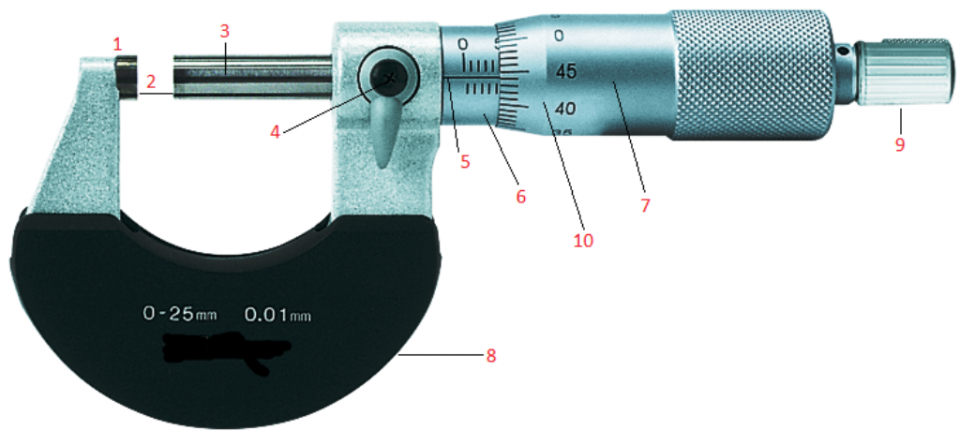

Конструкция прибора

Современный рынок измерительных приборов предлагает довольно широкий ассортимент микрометров, однако их конструктивное исполнение практически идентично, за исключением моделей электронного типа. Отличия механических приборов заключаются в основном в габаритных размерах измеряемых ими предметов. Стандартный измеритель состоит из следующих компонентов:

• «Скоба». Деталь, представляющая собой основу инструмента, на которой закреплены остальные механизмы прибора. Изготавливается из особо прочного металла, устойчивого к деформационным воздействиям, поскольку от жесткости этого элемента напрямую зависит величина погрешности при измерении.
• «Пятка». Элемент, выполняющий функции жесткого упора. Выполняется в двух вариантах: запрессованная в корпус скобы и съемная. Сменная пятка характерна для приборов с диапазоном измерений 500 — 800 миллиметров.
• «Стебель». Составная часть микрометра, выполненная в виде полого цилиндра с размещенной внутри винтовой парой. На лицевой стороне стебля находятся основная, показывающая миллиметры, и дополнительная, показывающая половины миллиметров, шкалы.
• «Барабан». Элемент, шкала которого показывает десятые и сотые доли миллиметра (микрометры), одновременно играет роль указателя для шкалы стебля.
• «Трещотка». Размещена со стороны внешнего торца барабана. Эта деталь не только перемещает микрометрический винт, но и ограничивает величину крутящего момента, прикладываемого человеческой рукой. Такая функция обеспечивает правдивость показаний при возникновении упругой деформации элементов винтовой пары и не позволяет повредить механизм прибора.
• «Микрометрический винт». Одно из окончаний элемента имеет гладкую поверхность и выдвигается в измерительную зону, а другое жестко соединено с барабаном.
• «Стопорное устройство». Деталь выполнена в виде винтового зажима, фиксирующего микрометрический винт в момент настройки прибора или снятия показаний.
• «Эталон». Элемент, находящийся вне прибора и предназначенный для его проверки перед проведением измерений.

Принципиальное устройство микрометра

Последние модели устройств оснащены двумя усовершенствованиями, которые помогают выполнить качественно измерения. Первым из них является блокировка винта, которая фиксирует его в любых положениях. Микрометр можно установить в нужное положение, а затем заблокировать. Второе усовершенствование — трещотка, расположенная на конце барабана. Теперь относительно небольшое давление на барабан может привести к значительной силе, действующей между двумя зажимами.

Если усилие будет чрезмерными, оно может вызвать перенапряжение измерительной конструкции, привести к её повреждению и неправильным показаниям. Чтобы преодолеть эту проблему, нужно настроить прибор, в этом помогает барабан, который приводится в движение через трещотку. Существуют три типа микрометров:

1. Внешние используются для измерения внешнего расстояния или диаметра с точностью до 0, 001 дюйма.
2. Внутренние используются для измерения внутреннего диаметра с точностью до 0, 001 дюйма.
3. Глубинные используются для измерения глубины с точностью до 0, 001 дюйма.

Они обычно состоят из таких элементов:

1. Скоба.
2. Пятка.
3. Винт.
4. Зажим.
5. Трещотка.
6. Стебель.
7. Барабан.
8. Шкалы.

Конструкция инструмента и его применение

Чтобы узнать, как пользоваться микрометром, необходимо сначала разобраться с конструктивными особенностями этого инструмента. Конструктивно он напоминает штангенциркуль, но с незначительными отличиями во внешности. Одно из самых главных отличий — это непонятная система исчисления, которая отображена на цилиндрическом основании. Многих вводит заблуждение такая конструкция, и возникает желание отказаться от проведения измерительных процедур. Однако все намного проще, и в материале подробно описан принцип использования микрометра для вычисления минимальных значений измеряемой детали.

Рассматриваемый тип измерительного прибора состоит из целого ряда составных элементов. К таковым элементам относятся следующие детали:

1. Скоба или основание, в котором размещается измеряемая деталь. Кстати размеры скобы бывают разными, что определяет возможность измерения деталей соответствующих размеров
2. Пятка — это неподвижная часть (губка) на скобе, которая служит в качестве зажимного устройства при измерении деталей
3. Подвижный винт или губка — он отвечает не только за прижим детали, но и за отображение соответствующих сведений, что зависит от размера детали
4. Зажим — расположен на скобе, и служит для фиксации подвижной губки в соответствующем положении. Этот зажим нужен для того, чтобы при снятии замеров губка не сместилась со своего положения
5. Шкала стебля — имеет горизонтальное расположение, и состоит из двух частей, разделенных линией. Нижняя часть отвечает за показания целого числа в миллиметрах, а верхняя за десятые доли. Прямая линия служит для проведения расчетов по нониусной шкале
6. Барабан — цилиндрическая подвижная деталь, которая перемещается вместе с подвижной губкой. На барабане нанесена по окружности нониусная шкала (ее еще называют круговой), по которой определяются сотые и даже тысячные доли миллиметров
7. Трещоточный узел — это механизм, который позволяет плотно зафиксировать деталь в губках, но при этом исключить ее деформирование. Трещотка выставлена на соответствующую силу момента, поэтому при плотном соединении подвижной губки со стенкой измеряемой детали, происходит ее прокручивание

Прибор имеет простую конструкцию. В зависимости от видов, конструкция может несколько отличаться, однако один из первых измерителей был обычный прибор, как показано на фото выше. Такие устройства пользуются спросом и сегодня, и встречаются довольно часто в разных сферах. В домашнем хозяйстве микрометр также необходим, так как часто возникает необходимость измерить диаметр поршня или размер мелких деталей. Многие даже не знают, что можно измерять этим прибором, поэтому стоит разобраться.

Лазерный микрометр как меряет и для чего нужен

Когда в измерениях важную роль играют не только сотые и тысячные, но и десятитысячные значения, тогда рекомендуется применять лазерные микрометры. Принцип их работы кардинально отличается от аналоговых, стрелочных и цифровых. Значения определяются по величине отклонения лазерного луча, в котором располагается измеряемая деталь.

При помощи специального фотоэлемента фиксируется разница отклонения, и эти результаты выводятся на дисплей. Такие модели считаются самыми точными, но и при этом одними из самых дорогих. Приборы нельзя ронять, а также они нуждаются в специальных настроечных манипуляциях.

Это интересно! Лазерные устройства не предназначены для применения в быту, так как в этом нет необходимости. Они стоят очень дорого, а также измеряют размеры деталей с высокой точностью. Применяются они преимущественно в специализированных контрольно-измерительных лабораториях.

Влияние температуры на измерения

Вместе с погрешностями измерений, природа которых механическая, искажения в измерениях возникают из-за перепадов температур. Тепловым расширением подвержены детали, микрометры, установочные меры.

Причём чем больше измерительные пределы микрометра, тем выше требования к его температурной стабильности.

Настроенный на «0» микрометр и затем подогретый, например, будучи положенным в карман. Через полчаса при проверке покажет отклонения от нулевой настройки.

Поэтому настроенный микрометр при использовании размещается подальше от любых источников даже незначительного нагрева.

Тепловые расширения деталей могут быть ещё большими. Даже при чистовой обработке может создаваться нагрев искажающий измерение.

Интенсивное жидкостное охлаждение остужает деталь, не позволяя ей увеличиваться в размерах.

Примеры применения

Видео, как пользоваться микрометром 0-25 и как пользоваться микрометром 25-50, помогает понять, что вращение трещотки производится по часовой стрелке, а показания снимаются без удаления измеряемого изделия из зазора между пяткой и измерительным стержнем.

Как правильно пользоваться микрометром: пример измерения. Выполняются следующие действия:

• торцевые поверхности недвижного и неподвижного стержней сводятся плотно друг к другу, до исчезновения видимого зазора;
• считываются показания обеих шкал: они должны совпадать, и находиться на нулевой отметке;
• микрометрический винт должен вращаться свободно, без заеданий;
• перемещение измерительного стержня должно быть прямолинейным, а его торец – гладким, без загрязнений и посторонних частиц.

Резьбовой механизм – как пользоваться? Последовательность отсчёта – всегда строго определённая: вначале устанавливают целое число миллиметровых делений по нижней шкале, а затем – микронных, по верхней. Для удобства отсчёта на корпусе скобы имеется вертикальная риска.

https://youtube.com/watch?v=ypPNNlR-JJQ

Как пользоваться микрометром призматическим (Именно такие изделия и производятся в цифровом варианте)? Отличия несущественны, они сводятся к тому, что измерительная скоба имеет вид не дуги окружности, а прямоугольной в плане рамки. При этом следует проверять степень зарядки аккумуляторной батареи, питающей дисплей. Если напряжение недостаточно, экран дисплея либо не светится вовсе, либо светится весьма тускло. Пользоваться таким инструментом нельзя.

Микрометр F50 для измерения толщины плоских материалов

Как пользоваться часовым микрометром? Здесь в качестве микронной отсчётной шкалы выступает стрелка, вращающаяся по циферблату, и показывающая мантиссу измеряемой величины. Действие такого прибора аналогично индикатору часового типа ЛИЗ, причём с той же точностью.

Если специалист хорошо знает, как пользоваться микрометром, то он сможет с высокой точностью спроектировать, изготовить и заменить многие из высокоточных деталей машин, приборов и механизмов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проверка точности микрометра и индивидуальности измерений

Можно проверить опции инструмента, закрутив барабан и трещотку до упора, до соприкосновения с пяткой либо с установочной мерой для остальных устройств. На нулевом положении 0-е значение радиальный шкалы обязано совпадать с центральной меткой на стебле.

Для устройства М25 с пределом измерений 0 до 25 мм винт должен упереться в пятку. Для остальных устройств употребляются установочные меры равные минимальному значению показаний. Так, для М50 с пределом 25-50 употребляется установочная мера равная 25 мм. При неточном совпадении шкалы с меткой ствол можно подкрутить особым ключом.

Настройка микрометрического нутромера — пошаговое описание

Для получения точных значений, измеряемых нутромером, понадобится предварительно настроить или отрегулировать прибор. Настройка проводится в следующих случаях:

• когда прибор вводится в эксплуатацию;
• при его применении;
• после продолжительного хранения.

Предварительно нужно оценить состояние прибора. Отсутствие внешних дефектов — это еще не повод говорить об исправности инструмента

Особое внимание уделяется микрометрической шкале и наконечникам. Убедившись в исправности изделия, следует переходить к непосредственному процессу его настройки. Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ

Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ. Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Убеждаемся в том, что температура окружающей среды составляет в среднем 20 градусов. Отклонения в большую или меньшую сторону на 5 градусов и более недопустимы, так как это повлияет на величину погрешности

Важно также учесть влажность, которая не должна быть выше 80%. Соединяем винтовую пару с наконечником

Далее берем установочную меру, и прикладываем к ней прибор. Вращаем барабан до момента, пока прибор не будет слегка фиксироваться в установочной мере. Плотность соприкосновения фиксируется на ощупь

Измерительные стержни должны касаться рабочей поверхности с небольшим трением. Фиксируется зажимной винт, и проверяем соотношение основной шкалы с нониусной. Прибор считается выставленным на ноль, когда видна следующая картина, как показано на фото ниже (риска с нулевым значением совпадает с отметкой основной шкалы). Если значение 0 не совпадают с основной риской, тогда прибор нуждается в регулировке. Для этого извлекаем его из установочной меры, и ослабляем верхнюю гайку, которая показана на фото ниже стрелкой. Вместо гайки может быть винт под шестигранник, что зависит от производителя инструмента. Барабан с нониусной шкалой вращается до момента совпадения с продольным штрихом стебля. После того, как нулевое значения нониусной шкалы будет совпадать с продольной риской, нужно затянуть винт, который был предварительно ослаблен.      Повторно выполняются действия, описанные в пункте 3 и 4 с установочной мерой.

Приступать к измерению микрометрическим нутромером можно исключительно после того, как прибор будет отрегулирован, то есть, выставлен на ноль. Эта процедура еще называется калиброванием, которая выполняется обязательно перед каждым измерением.

Это интересно! Правильно настроен инструмент тогда, когда нулевой штрих продольной шкалы слегка виден, и совпадает с нулевой отметкой барабана. На фото показано правильно отрегулированный штихмас.

После настройки можно переходить к измерительным манипуляциям. Как правильно измерять диаметры внутренних отверстий заготовок при помощи микрометрического нутромера, рассмотрим подробно.
