Как пользоваться микрометром

Виды и конструкция микрометров

Различают следующие конструктивные исполнения данного инструмента:

1. инструмент с гладкой измерительной скобой (она может быть призматической, либо круглого поперечного сечения);
2. инструмент часового типа;
3. цифровой (электронный) прибор.

Несмотря на всё возрастающее применение измерительной техники цифрового поколения, наиболее доступным типом остаётся всё-таки резьбовой микрометр. Инструмент состоит из следующих деталей и подузлов:

• измерительной С-образной скобы, изготавливаемой из прочной инструментальной стали, отличающейся минимальной зависимостью размеров от температуры и относительной влажности воздуха (чаще используют сталь ХВГ или ей подобные);
• опорной пятки, на которую опирают прибор при производстве измерительных процедур;
• стебля, в корпус которого вмонтирован высокоточный измерительный механизм. По образующей стебля наносится миллиметровая шкала, с которой считываются показания замера;
• микровинт с собственной шкалой, при помощи которой определяются показания в микронах;
• стопорный винт, которым фиксируется линейное перемещение измерительного механизма (применяется резьба с мелким шагом);
• трещотка (храповой механизм), размещённая также внутри стебля. При помощи трещотки фиксируется положение микрометрической шкалы на винте.

Все элемент конструкции изготавливаются из стали, прошедшей антикоррозионную обработку, поэтому изделие можно использовать при внешних измерениях, не опасаясь заклинивания подвижных частей вследствие коррозии или ржавчины. Тем не менее, на точность влияют повышенные и пониженные температуры, когда измеряемое изделие изменяет свои первоначальные размеры. Чтобы удобнее использовать инструмент, на его стебле имеются выступы с рельефными насечками.

Пошаговая инструкция по использованию микрометра

Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.

Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.

При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.

Этап первый. Проверка показаний

Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.

Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.

Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:

1. Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
2. Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.

Самостоятельная регулировка проводится по следующему алгоритму:

1. Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
2. Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
3. Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
4. Проводится сборка прибора в обратном порядке.
5. Осуществляется новая проверка показаний.
6. В случае необходимости регулировка повторяется.

https://youtube.com/watch?v=refwC-OgWIo

Этап второй. Фиксация детали измерительными поверхностями

Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:

1. Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
2. Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.

Этап третий. Снятие показаний

Показания начинают снимать с крупного разряда, а заканчивают — мелким.

Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.

В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:

Снимаем показания шкалы стебля. Цена деления — 0,5 мм

Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением. Снимаем показания шкалы барабана

В рассматриваемом приборе цена деления барабана — 0,01 мм. Цифры на барабане показывают сотые доли миллиметра. Суммируем показания шкал стебля и барабана.

Цифры на барабане показывают сотые доли миллиметра. Суммируем показания шкал стебля и барабана.

Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.

Обслуживание и эксплуатация

Существуют следующие правила эксплуатации метрических нутромеров:

1. Нельзя вывертывать винты установочной меры. Иначе могут измениться размеры меры.
2. Нутромер требуется держать на участках, обеспечивающих его минимальный прогиб. Дистанция между штихмасом и измерительными поверхностями должно составлять 1/5 от измеряемой длины.
3. Нельзя вынимать измерительные стержни из корпусов.
4. Для сохранения чистоты инструмента необходимо его периодически обрабатывать спиртовыми растворами или растительным маслом.
5. Требуется избегать перетяжки удлинителей и головки.

При длительной эксплуатации штихмаса происходит загустение смазки. На поверхности микрометрического нутромера скапливается большое количество пыли.

Для смены смазки требуется полностью разобрать инструмент. Разборка штихмаса осуществляется посредством откручивания удлинительного стержня. Необходимо смазать микровинт, торцы и иные измерительные поверхности устройства. Рекомендуется использовать смазочные жидкости, улучшающими противокоррозионные свойства металлов.

Хранить инструмент нужно в специальном футляре, изготовленном из искусственной кожи, древесины или металлических материалов. Футляры должны иметь выемки, отверстия или гнезда для размещения отдельных частей измерительного прибора. Прибор нужно хранить в сухом помещении с температурой не более 25 °C. Нельзя хранить нутромер в помещениях, где в воздухе содержится большое количество примесей и агрессивных газов.

Транспортировать измерительные приборы нужно в крытых ящиках или контейнеров. Транспортировка осуществляется в соответствии с правилами перевозки грузов для различных транспортных средств

При транспортировании микрометрических нутромеров важно, чтобы в упаковке влажность составляла не более 98 %, температура воздуха – не более 35 °С

Конструкция инструмента и его применение

Чтобы узнать, как пользоваться микрометром, необходимо сначала разобраться с конструктивными особенностями этого инструмента. Конструктивно он напоминает штангенциркуль, но с незначительными отличиями во внешности. Одно из самых главных отличий — это непонятная система исчисления, которая отображена на цилиндрическом основании. Многих вводит заблуждение такая конструкция, и возникает желание отказаться от проведения измерительных процедур. Однако все намного проще, и в материале подробно описан принцип использования микрометра для вычисления минимальных значений измеряемой детали.

Рассматриваемый тип измерительного прибора состоит из целого ряда составных элементов. К таковым элементам относятся следующие детали:

1. Скоба или основание, в котором размещается измеряемая деталь. Кстати размеры скобы бывают разными, что определяет возможность измерения деталей соответствующих размеров
2. Пятка — это неподвижная часть (губка) на скобе, которая служит в качестве зажимного устройства при измерении деталей
3. Подвижный винт или губка — он отвечает не только за прижим детали, но и за отображение соответствующих сведений, что зависит от размера детали
4. Зажим — расположен на скобе, и служит для фиксации подвижной губки в соответствующем положении. Этот зажим нужен для того, чтобы при снятии замеров губка не сместилась со своего положения
5. Шкала стебля — имеет горизонтальное расположение, и состоит из двух частей, разделенных линией. Нижняя часть отвечает за показания целого числа в миллиметрах, а верхняя за десятые доли. Прямая линия служит для проведения расчетов по нониусной шкале
6. Барабан — цилиндрическая подвижная деталь, которая перемещается вместе с подвижной губкой. На барабане нанесена по окружности нониусная шкала (ее еще называют круговой), по которой определяются сотые и даже тысячные доли миллиметров
7. Трещоточный узел — это механизм, который позволяет плотно зафиксировать деталь в губках, но при этом исключить ее деформирование. Трещотка выставлена на соответствующую силу момента, поэтому при плотном соединении подвижной губки со стенкой измеряемой детали, происходит ее прокручивание

Прибор имеет простую конструкцию. В зависимости от видов, конструкция может несколько отличаться, однако один из первых измерителей был обычный прибор, как показано на фото выше. Такие устройства пользуются спросом и сегодня, и встречаются довольно часто в разных сферах. В домашнем хозяйстве микрометр также необходим, так как часто возникает необходимость измерить диаметр поршня или размер мелких деталей. Многие даже не знают, что можно измерять этим прибором, поэтому стоит разобраться.

Какие бывают?

Выделяют множество различных типов микрометров. Они предназначены для выполнения узких задач и имеют отличные системы снятия показаний. Основные виды:

1. Гладкие с ценой деления 0.1 мкм. С их помощью проводят замеры охватываемых предметов абсолютным методом. Контроль качества инструментов осуществляется в соответствии ГОСТ 6507-90. Размер исходной детали определяется в зависимости от угла поворота барабана. Продольная основная шкала размещена на стебле. Ее используют для счета количества полных оборотов. Поверхность прибора выполнена из твердых сплавов. Гладкие части винта имеют диаметр 8h9, или 6h9. Они бывают двух классов точности. Каждый имеет свои допустимые пределы погрешности. Настройка осуществляется установочными мерами. Устройства с диапазоном от 25 до 300 мм имеют одну меру, которая соответствует нижней грани диапазона. Для инструментов, превышающих 300 мм идут в комплекте две дополнительные установочные меры. Если диапазон составляет от 0 до 25 мм они отсутствуют.
2. Электронные цифровые. Основным поставщиком выступает КНР, но выделяют и российские предприятия. Существенных отличий не имеют. Основа конструкции микрометрическая пара винт-гайка. В сравнении с механическими на стебле и барабане отсутствуют шкалы. Результат выводится на ЖК-дисплее. Там же отображается в какой системе проводились расчеты. В определенных случаях доступна функция отображения уровня заряда. Как только возникает необходимость замены источника питания или подзарядки, на экране загорается соответствующий значок. Устройство обладает дополнительными полезными функциями. К их числу относят проведение замеров в миллиметрах и дюймах и установка нуля. Последнее позволяет замерять в относительной и абсолютных системах отсчета. Ряд моделей имеют такую функцию как удержание полученного результата («HOLD»). Дополнительные опции имеют отдельные клавиши. Простота в использовании и считывании полученных результатов, две системы отсчета, дополнительные возможности качества, позволявшие завоевать электронным микрометрам свою нишу. Главный недостаток заключается в высокой стоимости.
3. Рычажные микрометры. Имеют цену деления 0.001 до 0.002 мм. Его используют для измерения прецизионных деталей с непосредственной оценкой и сравнением с эталоном, который используют в точном машиностроении. Для начала работы его необходимо разместить горизонтально. Допускается горизонтальное и вертикальное положение шкалы отсчетного устройства. В таких микрометрах оно рычажно-зубчатое. Контактная поверхность укреплена твердым сплавом. Контактные поверхности установлены в корундовые сплавы. За счет теплоизоляционных накладок исключено влияния тепла рук на показатели. Отвод подвижной пятки осуществляется при помощи арретира.
4. Стрелочные. Размер определяется при помощи стрелочного индикатора. Используют на серийных и штучных производствах при проведении слесарных и ремонтных работ. С их помощью определяют уровень износа деталей, где важна высокая точность. Со стрелочным механизмом могут быть рычажные приборы с подвижной и сменной пяткой.
5. Листовые. С его помощью измеряют толщину листов и лент. С учетом назначения, микрометр приобрел вытянутую форму, так как в таком виде комфортнее производить замеры. Круговая шкала для снятия показания делает использование максимально комфортным. Измерительная поверхность изготовлена из твердых сплавов.
6. Трубные. С его помощью определяют толщину стен труб. Цилиндрические измерительные наконечники позволяют добиться максимально точного результата при снятии замеров криволинейных поверхностей.
7. Проволочные и резьбомерные. Рассчитаны на определение толщины проволоки, диаметра шариков.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

• Суппорт
• Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле. Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

Принцип работы микрометра и его устройство

Данный прибор предназначен для линейных измерений (длины/ширины) объекта. Диапазон измерений и точность устройства зависит от его конструкции.

Основа прибора – подковообразная деталь (скоба), через отверстия в концах которой проходит ось перемещения винтовой пары. Винт (шпиндель), движущийся по неподвижно закрепленной гайке, позволяет прижать измеряемый объект к стационарной опоре (пятке) и тем самым определить измеряемый размер.

Поскольку при такой точности замера (до 2 мкм) важную роль играет температура замеряемой детали и, соответственно, ее температурное расширение, скоба прибора снабжена термоизолирующей пластиной. Это исключает влияние тепла человеческого тела на погрешность измерений.

Перемещение шпинделя пропорционально его повороту в гайке, поэтому для точного определения размера используется две шкалы. Одна разметка, двойная, нанесена непосредственно на стебле шпинделя и дает информацию о количестве полных оборотов винта. Нижняя ее часть дает информацию о количестве полных миллиметров измеряемого размера, верхняя — половинах. Вторая шкала, круговая (на скошенном барабане), позволяет мерить доли оборота, а именно сотые доли миллиметра.

Важно: поскольку винт с ходом более 25 мм и достаточно малым шагом изготовить крайне сложно, микрометры в основном выпускаются с шагом измерений в 25 мм.

Современные изделия с цифровым дисплеем также работают на винтовой микропаре, но данные измерений фиксируются автоматически и выдаются на дисплей, что заметно упрощает работу.

Определение показаний прибора

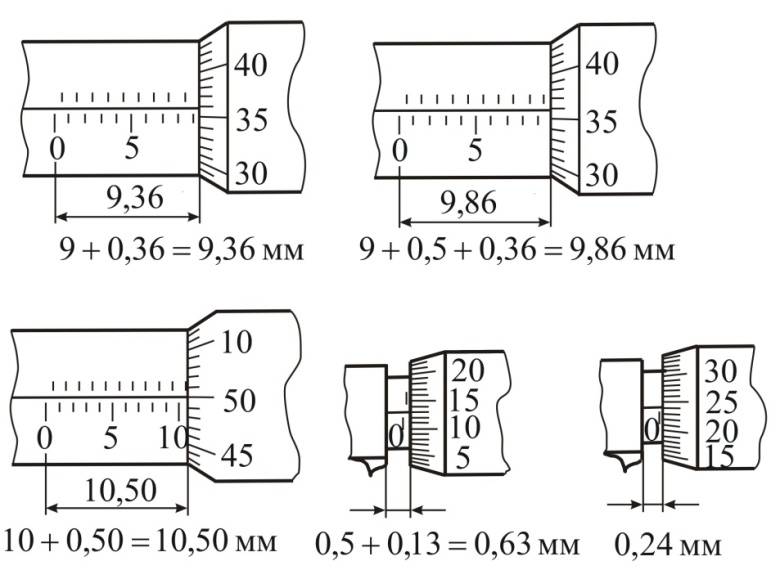

Указателем при отсчете по шкале 2 стебля служит торец барабана, а продольный штрих 1 является указателем для круговой шкалы 3. Пронумерованная шкала стебля показывает количество миллиметров, а его дополнительная шкала служит для подсчета половин миллиметров.

Отметим последний полностью открытый барабаном штрих миллиметровой шкалы стебля. Его значение составляет целое число миллиметров, и на рисунке он обозначен зеленым цветом. Если правее этого штриха имеется открытый штрих дополнительной шкалы (выделен голубым), нужно прибавить 0,5 мм к полученному значению.

При отсчете показаний круговой шкалы 3 в расчет берут то её значение, которое совпадает с продольным штрихом 1. Таким образом, на верхнем изображении показания прибора составляют:

• 16 + 0,22 = 16,22 мм.
• 17 + 0,5 + 0,25 = 17,75 мм.

Распространенной ошибкой является случай, когда неверно учитывают (или не учитывают) величину 0,5 мм. Это связано с тем, что ближайший к барабану штрих дополнительной шкалы может быть открыт частично. При необходимости проверьте себя с помощью штангенциркуля.

Настройка микрометра на ноль

Рассмотрим подробно, как провести настройку микрометра на нулевую отметку, с рабочим диапазоном 0- 25:

Иллюстрация	Описание действия
	Перед выбором зазора до нуля необходимо почистить рабочую поверхность губок пятки и винта. Для этого чуть откручиваем винт, возьмем кусочек глянцевой бумажки (подойдет фрагмент обложки журнала или открытки). Зажимаем вместе с ним крепление и вытаскиваем бумажку. Таким образом мы очистим наш рабочий инструмент от возможных пыли, соринок и грязи.
	Сводим пятку и винт, зажимаем фиксирующий винт. Это необходимо для того, чтобы закрепить наш прибор в дальнейшем на нулевой отметке.
	С помощью специального ключа ослабляем барабан и снимаем его. Наша задача вернуть барабан в то положение, которое бы соотнеслось с нулевой меткой.
	Для точной настройки торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Виды по способу индикации

Есть сразу несколько вариантов того, как определить показания микрометра. Обычно это осуществляется визуально, но можно ориентироваться или на деления разметки, или на цифры на дисплее – в зависимости от исполнения прибора. Рассмотрим вопрос снятия значений подробнее.

Аналоговые

Также часто называются механическими, потому что при их эксплуатации искомые показатели рассчитываются вручную, на основании данных с основной и/или дополнительной шкалы.

У них есть 2 важных практических преимущества:

• Надежность конструкции – функциональные узлы выполнены из металла, а в процессе сборки хорошо подгоняются друг к другу; поэтому инструмент сложно повредить – он не сломается, если упадет с верстака или случайно ударится обо что-либо.
• Доступная цена – они давно выпускаются, не содержат в своем составе дорогостоящих элементов и потому обходятся дешево (особенно с учетом долгого срока их службы).

Но есть и минус – не самая высокая точность. Нужно не только знать, как правильно работать микрометром аналогового типа, но и обладать некоторым опытом обращения с ним, чтобы фиксировать доли мм. Поэтому новичкам мы бы рекомендовали следующие модели.

Лазерные

На данный момент считаются самыми совершенными. Считывают все показания автоматически (что максимально удобно и быстро) по следующей схеме:

• узконаправленный луч проходит по всем поверхностям заготовки;
• определяется разница отклонений;
• на основании этого на дисплей выводится результат в виде итоговых цифр.

Пользователь практически не участвует в процессе, что исключает ошибку человеческого фактора

Это удобно, но важно понимать, что сам принцип измерения размеров микрометром лазерного типа подразумевает тонкую настройку программы, поэтому оператор все-таки нужен

При этом стоит такие модели дороже всего и требуют специализированного ухода, что несколько ограничивает сферу их эксплуатации

Как правило, их применяют не в быту, а в лабораторных условиях, когда важно обеспечить прецизионную точность

Цифровые

Ключевая их особенность – наличие дисплея, на который выводятся результаты. А главное преимущество – в показаниях вплоть до сотых и тысячных долей мм. Недостаток в том, что их сравнительно легко вывести из строя, намеренно или случайно повредив уже упомянутый экран. В остальном же им присущи те же свойства, что и механическим, и даже порядок измерения микрометром остается стандартным.

Рычажные

Они же часовые или стрелочные. Это улучшенная версия аналоговых. Их усовершенствовали, добавив специальную шкалу с наглядным указателем. Последний обеспечивает большую точность фиксации необходимых параметров. Минус только в том, что хватит одного случайного, но ощутимого удара по корпусу или падения с верстака, чтобы ориентир сбился, и тогда прибор придется отдавать в ремонт.

Ну и цена таких моделей в 1,5-2 раза выше базовых механических, хотя все равно считается достаточно доступной для покупки в бытовых целях (особенно если предполагается частая эксплуатация инструмента).

Чтение показаний по шкале Нониуса

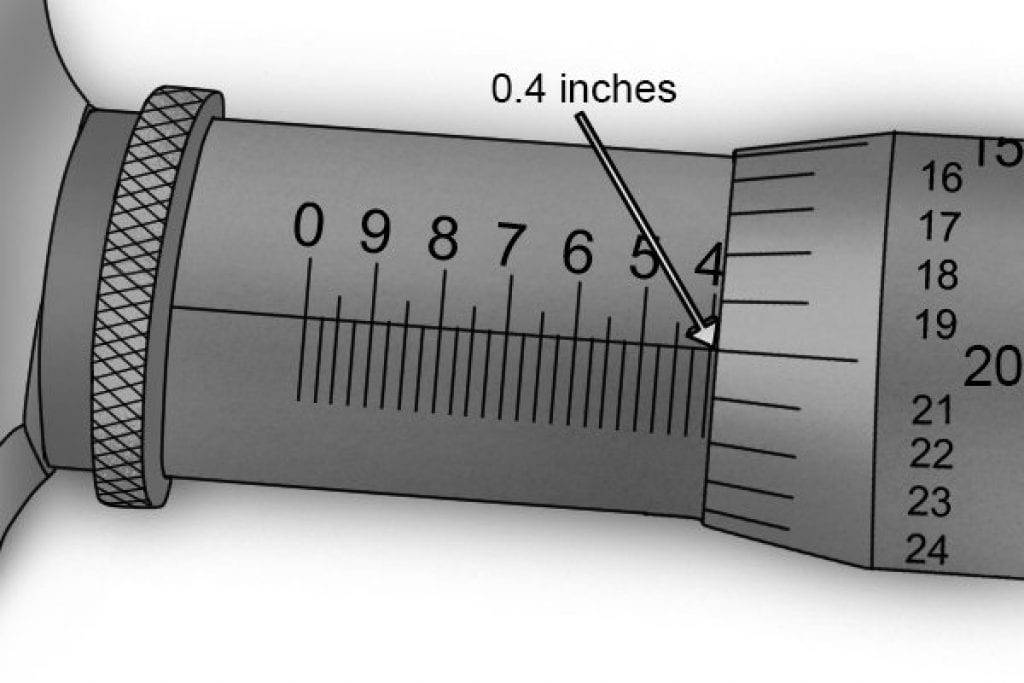

https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.

Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).

Многие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.

Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.

Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.

Историческая справка

Винтовая пара для точной установки размеров применялась еще в шестнадцатом веке. Она была составной частью прогрессивных по тем временам прицельных приспособлений для пушек, входила в состав конструкций геодезических инструментов.

В 1848 году француз Пальмер впервые получил патент на микрометр. Вернее, тогда изобретение назвали винтовым штангенциркулем, имеющим круговой нониус. Этот прибор мог бы совершить революцию в области измерений. Однако промышленность в то время не обеспечивала такой высокой точности обработки материалов. Инструмент не пользовался популярностью и про него забыли.

Вспомнили про него американцы Луснан Шарпе и Джозеф Браун в 1867 году. Промышленность развивалась, производство наполнялось новыми технологиями и прогрессивными металлообрабатывающими станками. Американские инженеры уловили потребность в позабытом измерительном инструменте и начали серийное производство микрометров. Впоследствии появились и другие микрометрические инструменты.

Предлагаем Вашему вниманию познавательную статью о хронографах для пневматики.

Как правильно пользоваться микрометром: пример ухода и обслуживания

Отношение к любой модели должно быть бережным

На протяжении всего времени эксплуатации, важно соблюдать следующие рекомендации:

• Поддерживать все элементы и функциональные узлы в чистоте – убирать остатки стружки и загрязнения сразу же после выполнения технологических операций.
• Аккуратно протирать лапки тонким листом бумаги или губкой.
• Перенастраивать инструмент сразу же, как только обнаружили малейшее несоответствие или сбой показаний.
• Снимать трещотку при работе с заготовками, выполненными из мягких материалов.

Важно знать не только то, как замерить микрометром параметры детали, но и то, как хранить его после, вплоть до случая следующего применения. Если мы говорим об аналоговом или рычажном варианте, то его внутренние подвижные части следует смазать (машинным маслом, солидолом). Абсолютно любую модель нужно выставить на ноль и положить в оригинальный футляр, в котором она продавалась

После этого останется только отправить этот контейнер в нишу шкафа или оставить в личной мастерской, в складском или другом помещении с низким уровнем влажности; только разместите его так, чтобы он не упал с высоты и не получил какие-либо повреждения

Абсолютно любую модель нужно выставить на ноль и положить в оригинальный футляр, в котором она продавалась. После этого останется только отправить этот контейнер в нишу шкафа или оставить в личной мастерской, в складском или другом помещении с низким уровнем влажности; только разместите его так, чтобы он не упал с высоты и не получил какие-либо повреждения

Если мы говорим об аналоговом или рычажном варианте, то его внутренние подвижные части следует смазать (машинным маслом, солидолом). Абсолютно любую модель нужно выставить на ноль и положить в оригинальный футляр, в котором она продавалась. После этого останется только отправить этот контейнер в нишу шкафа или оставить в личной мастерской, в складском или другом помещении с низким уровнем влажности; только разместите его так, чтобы он не упал с высоты и не получил какие-либо повреждения.

Мы подробно рассказали, как измерить диаметр и толщину детали микрометром, примеры приборов тоже привели – выбор за вами. Ну а мы поможем его сделать – обращайтесь, посоветуем оптимальный для вас инструмент.

Устройство микрометра

Рассмотрим приборы, относящиеся к стандартному типу МК которые из-за наличия у них плоских измерительных поверхностей именуют гладкими.

Составные части микрометра

Они предназначены для наружных измерений с точностью до одной сотой миллиметра. Основными деталями и узлами, гладкого микрометра, являются неразъемно соединенные между собой:

• микрометрическая головка
• скоба

Микрометрическая головка

Это механическое отсчетное устройство с разрешением, как правило, в одну сотую миллиметра.

Микрометрическая головка

Механизм состоит из стебля, на лицевой части которого нанесены две линейные шкалы, разделенные контрольной риской.

Стебель с нанесенной на нем шкалой и контрольной риской

Обе шкалы миллиметровые, по шкале отмеченной числами, отсчитываются целые миллиметры. Шкала без чисел смещена относительно миллиметровой наполовину миллиметра.

Шкала без чисел для подсчета половин миллиметра

По ней определяют наличие или отсутствие в размере, половин миллиметра. С одной стороны в стебель вмонтирована микрометрическая гайка.

Микрометрическая гайка

Разрезы и навинчиваемые на её наружную резьбу регулировочная гайка предназначены для устранения люфта в соединении с микрометрическим винтом.

Регулировочная гайка

Отверстие в стебле является направляющим для вращательного и поступательного движения цилиндрической части микрометрического винта.

Отверстие в стебле

Винт имеет высокоточную резьбу с полумиллиметровым шагом.

Микрометрический винт со шпинделем

Цилиндрическая часть винта, условно назовем ее шпинделем, движется по направляющему отверстию в стебле. Торец шпинделя это одна из измерительных поверхностей инструмента.

Измерительные плоскости

На другом конце винта через соединительные детали крепится барабан с круговой шкалой.

Барабан с круговой шкалой

У приборов небольших габаритов круговые шкалы обычно поделены на 50 частей.

Поворот круговой шкалы относительно контрольной риски на одно деление, соответствует перемещению шпинделя на одну сотую миллиметра. Получается, цена деления шкалы барабана 0,01 мм.

Вращение барабана при измерениях и настройке должно выполняться только за колесо привода фрикциона или трещотки.

Трещетка и фрикцион

Трещоткой называют храповой механизм, который также как и фрикцион срабатывает при крутящем моменте превышающем расчётно-допустимый. На микрометре типа МК устанавливаются головки с одинаковым измерительным диапазоном 25 мм.

Скоба микрометра

Стебель соединён скобой, а с противоположной ее стороны расположена пятка. У микрометров типа МК с верхним пределом измерений до 300 мм пятка несъёмная.

Скоба и пятка микрометра

Торцы пятки и шпиндельной части винта это измерительные поверхности или плоскости с высокой взаимной параллельностью. Винт и пятка соосные.

Твердосплав на торцах пятки и шпиндельной части винта

Для противодействия износа на оконечности пятки шпинделя обычно наплавляют твёрдосплавные элементы.

Виды и конструкция микрометров

Различают следующие конструктивные исполнения данного инструмента:

1. инструмент с гладкой измерительной скобой (она может быть призматической, либо круглого поперечного сечения);
2. инструмент часового типа;
3. цифровой (электронный) прибор.

Несмотря на всё возрастающее применение измерительной техники цифрового поколения, наиболее доступным типом остаётся всё-таки резьбовой микрометр.

Инструмент состоит из следующих деталей и подузлов:

• измерительной С-образной скобы, изготавливаемой из прочной инструментальной стали, отличающейся минимальной зависимостью размеров от температуры и относительной влажности воздуха (чаще используют сталь ХВГ или ей подобные);
• опорной пятки, на которую опирают прибор при производстве измерительных процедур;
• стебля, в корпус которого вмонтирован высокоточный измерительный механизм. По образующей стебля наносится миллиметровая шкала, с которой считываются показания замера;
• микровинт с собственной шкалой, при помощи которой определяются показания в микронах;
• стопорный винт, которым фиксируется линейное перемещение измерительного механизма (применяется резьба с мелким шагом);
• трещотка (храповой механизм), размещённая также внутри стебля. При помощи трещотки фиксируется положение микрометрической шкалы на винте.

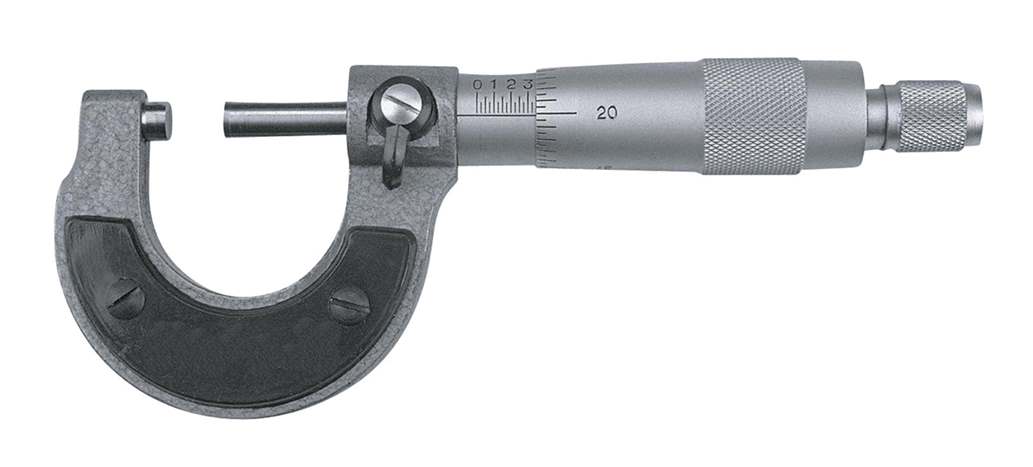

Микрометр гладкий тип МК

Все элемент конструкции изготавливаются из стали, прошедшей антикоррозионную обработку, поэтому изделие можно использовать при внешних измерениях, не опасаясь заклинивания подвижных частей вследствие коррозии или ржавчины. Тем не менее, на точность влияют повышенные и пониженные температуры, когда измеряемое изделие изменяет свои первоначальные размеры.

Чтобы удобнее использовать инструмент, на его стебле имеются выступы с рельефными насечками.
