Нет удара перфоратора. Что делать в таких случаях?
При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).
Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.
Как работает перфоратор и почему он «отказывается» долбить?
Ударный механизм перфоратора
Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.
Схема перфоратора
- Шестерня передачи вращения от двигателя
- «Пьяный» подшипник
- Поршень
- Ударник («летающий поршень»)
- Ствол
- Боек
- Патрон SDS
При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха.
Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения.
За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.
Большинство перфораторов имеют два или три режима работы:
- комбинированный режим: удар и вращение бура;
- режим блокировки вращения: работает только ударный механизм;
- режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.
Причины отсутствия удара
На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.
Боек и ударник
Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.
Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.
Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.
«Пьяный» подшипник
Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.
Переключатель режимов
Детали механизма могут выйти из направляющих пазов. Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.
Смазка
Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов.
Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма.
Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.
Что делать, если нет удара в перфораторе
Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.
В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.
При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.
Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.
Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.
Замена кнопки и щеток
О неисправности щеток и необходимости их замены говорит выраженный запах гари, исходящий во время работы перфоратора. Щетки при долгой работе стираются, искрят, и могут даже начать гореть. В таком случае их следует заменить.
Щетки находятся в электрической части, так что после снятия пластикового корпуса и разборки до щеточного узла, необходимо достать старые щетки из-под замка, и заменить их новыми. Сейчас некоторые производители сразу кладут запасные щетки в комплект, что упрощает задачу для обычного пользователя.
Поменять кнопку переключения намного проще, но вот в дополнительном комплекте она не идет. Достаточно в разобранном корпусе отсоединить испорченную кнопку, а на ее место поставить новую.
Несколько полезных советов
Чтобы избежать частых поломок инструмента, следует каждые 20-30 минут работы, сменять перерывами по 10 минут. Ведь перегревание двигателя является одной из частых причин поломок в электрической части.
В ходе проведения работ следует контролировать надежность фиксации насадок. При бурении больших отверстий, следует работу начинать с маленьких диаметров, чтобы облегчить нагрузку на инструмент. Сквозные отверстия лучше бурить постепенно, прибегая к применению коротких насадок, постепенно сменяя их длинными.
В завершении стоит отметить, что избежать поломок инструмента не удастся, даже если выполнять регулярную диагностику. Но в таком случае, вы точно сможете быть уверенными в том, что ваш инструмент вас не подведет.
Механические неисправности перфораторов makita 2450 и makita 2470
К частым механическим неисправностям перфораторов макита относятся:
- разрушение быстроразъемного патрона;
- выход из строя подшипников;
- поломка ударного механизма;
- износ ствола перфоратора;
- износ резинок бойка и ударника;
- поломка шестеренок.
Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.
Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.
Общий вид и устройство патрона перфоратора макита изображен на фото ниже.
Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.
Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.
Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.
Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.
Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита
Видео: Переборка перфоратора Makita 2450
Ремонт частей ствола перфоратора Макита 2450
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.
На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.
Получился вот такой грязный узел.
Теперь надо отделить вал ударного механизма.
Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.
Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.
Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».
Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 \ Сильная отдача на режиме удара
Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.
Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.
металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.
Успехов вам!
Можно ли кафельную плитку сверлить перфоратором?
Да, можно сверлить кафельную плитку перфоратором. Однако, необходимо использовать специальный бит для керамики и высокую скорость вращения, чтобы избежать повреждения плитки или повреждения инструмента. Также следует обеспечить достаточное охлаждение и очистить стружку во время работы, чтобы избежать повреждения плитки или инструмента.
Можно ли работать перфоратором?
Да, работать перфоратором можно, но при этом необходимо соблюдать меры безопасности, так как инструмент имеет достаточно большую мощность и может представлять опасность при неправильном использовании. Рекомендуется использовать защитные очки и наушники для защиты глаз и слуха, а также перчатки для защиты рук. Перед началом работы следует ознакомиться с инструкцией по эксплуатации и убедиться в исправности инструмента.
Особенности выбора масла
Один из основных параметров, который учитывается при покупке смазывающего состава – это вязкость масла. Продукция высокого качества, как правило, стоит дорого, но в этом случае экономить не нужно. Перфоратор относится к дорогостоящим инструментами, поэтому о его работоспособности следует заботиться постоянно. Обычно виды смазки перечислены в инструкции, но если информация отсутствует, то всегда можно обратиться за консультацией к менеджеру обслуживающего сервисного центра или торговой точки, в которой был куплен прибор. Специалисты подберут оптимальный состав для перфоратора.
Существуют и универсальные составы, которыми можно смазывать разные виды дрелей. В последние годы большой популярностью пользуются графитовые смазки, поскольку они обладают хорошей вязкостью и высоким уровнем качества.
Опытные специалисты подтверждают, что многие брендовые смеси отличаются гораздо более низким качеством, чем смеси, произведенные на базе графита. К тому же, они имеют довольно демократичную стоимость, поэтому многие люди уверенно делают выбор в их пользу.
Для перфораторов следует брать такие вещества, как солидол и литол. Литол – 25 – высококачественный материал длительного использования, который имеет низкую стоимость. Поэтому он пользуется большой популярностью у владельцев электроинструмента.
Не стоит забывать о том, что подобные смеси могут вызвать незначительное торможение вращающихся конструкций, а также могут существенно увеличивать нагрев инструмента во время эксплуатации.
А чтобы смазать редуктор, требуется более жидкий состав, который должен полностью покрыть контактирующие детали, заполняя свободные полости. А вот если в редукторе имеются пластиковые детали, то смазка может быть только силиконовой.
Передаточный механизм можно смазывать и пластичными составами, однако далеко не всякая техника может функционировать без перебоев при применении средств с подобной констистенией.
Чтобы уменьшить степень износа хвостовых насадок, подходят более густые смеси. Обычно на упаковке указывается, что они предназначены для обработки буров.
Для патронов можно использовать силиконовые варианты смазок. Смазки бывают фирменными, которые изготовлены производителям электрических инструментов, к примеру, Hitachi или Metabo, а также AEG, Bosch или Интерскол. Также они могут выпускаться предприятиями, специализирующимися на выпуске смазочных смесей.
Наиболее востребованные следующие марки:
- Bosch – выпускает масла для смазывания редуктором и хвостовых насадок;
- Makita – приобретаются для буров;
- Lubcon Thermoplex – выпускают продукцию для редукторов;
- Turmogrease – универсальные смазки;
- Нанотек — используются для хвостовиков;
- Интерскол – оптимальны для обработки буров;
- PRORAB — представляет собой состав, используемый обработки посадочных мест хвостовых деталей;
- Kress – применяют для смазывания промазывание буров.
Основные причины
Электрические поломки часто связаны с износом узлов. Щетки представляют собой детали, которые проводят электрический ток от кабеля до электродвигателя. Благодаря им при помощи переключателя возможно изменение направления оборотов. Этим объясняется, что при работе данным агрегатам свойственно истираться.
О том, что щетки износились и их пора заменить, говорят такие признаки:
- перфоратор искрит в районе щеток;
- двигатель не набирает обороты;
- мощность устройства в процессе работы понижается;
- инструмент во включенном состоянии начинает дурно пахнуть.
Причинами, по которым инструмент выходит из строя и начинает искрить, могут быть:
- изношенность;
- произведение установки с техническими ошибками;
- неплотное прилегание к коллектору;
- чрезмерно прижатые агрегаты;
- неправильно выполненный монтаж щеткодержателей;
- применение деталей других фирм.
Электрические неисправности
Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.
По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:
Отсутствие напряжения в питающей сети, обрыв кабеля
Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

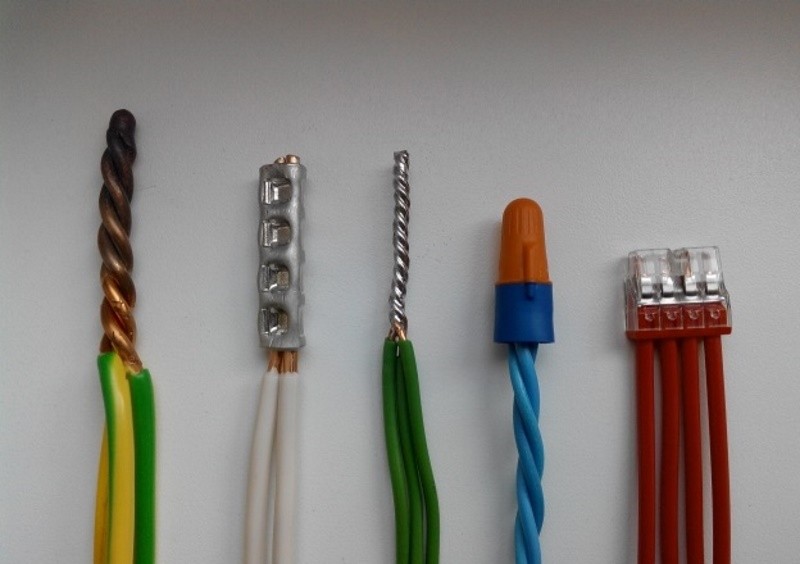

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.
Неисправность кнопки пуска
Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.
Стирание щеток
При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм. По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.
Поломка регулятора оборотов
При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.
Неисправность мотора
Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием. При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.
Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.
Как собрать перфоратор
Сборка осуществляется блоками. Сначала соберите мелкие запчасти в блоки, а потом соедините их.
- В алюминиевый корпус редуктора вставьте подшипник с промвалом и гильзу.
- На корпус наденьте резинку. Она препятствует вытеканию смазки.
- Растровую втулку соедините с гильзой.
Обильно смажьте снаружи пьяный подшипник и шестерёнки.
- На собранный узел наденьте пластиковый корпус редуктора.
- Вставьте ротор в редуктор.
- Установите в корпус электрики статор и воздухозаборник. Соедините две половины корпуса перфоратора.
Вставьте отвёртку в отверстие растровой втулки и покрутите. Она должна легко вращаться. Прикрутите болты корпуса.
- Поставьте щётки на место.
Вставьте в пазы кнопку и все провода. Убедитесь, что ничего не мешает, и наденьте заднюю крышку. Прикрутите её.
Перед установкой кнопки переключения отвёрткой подвиньте скобу переключения в корпусе перфоратора. Чтобы штырёк, который находится на переключателе, попал между двумя металлическими направляющими скобы.
- Поставьте переключатель режимов чуть ниже удара, надавите на него и поверните вверх до щелчка.
- Соберите патрон в обратной последовательности.
Замена щеток электродвигателя
Главным признаком того, что пора менять щетки – это образование повышенного искрения в области коллектора электромотора, быстрый нагрев держателей щеток, а также запах гари. Когда щетки не изношены, то искру можно увидеть только под ними. В противном случае, искру видно по всему кругу коллектора.
Наличие искры по кругу коллектора при неизношенных щетках является признаком износа подшипников, нарушения изоляции ротора или статора, прогорания пластин коллектора, перегорания статора или ротора.
Еще одним признаком того, что сгорел статор, можно назвать наличие искр только под одним электродом. Если у вас есть тестер, то им можно проверить статор и ротор: замерьте поочередно сопротивление на роторе и статоре. Если оно одинаково на обеих обмотках, значит, со статором все в порядке. Если вы заметили у вашего перфоратора явные признаки проблем с ротором или статором, то придется нести аппарат в сервисный центр для ремонта. Что касается щеток, то их можно поменять самостоятельно.
Чтобы добраться к месту, где установлены щетки, потребуется разобрать корпус, в котором установлен двигатель, или просто снять заднюю крышку. Открыв крышку, вы увидите щетки, закрепленные в специальных держателях. На фото ниже показано, как выглядят данные детали.
Щетки, которые устанавливаются на двигателях перфораторов, бывают 3-х видов.
- Графитовые – отличаются долговечностью, но поскольку они очень твердые, то притирание их к коллектору происходит не идеально, что негативным образом сказывается на последнем.
- Угольные – легко притираются к коллектору, обеспечивая хороший контакт, но быстро изнашиваются.
- Угольно-графитовые –идеальный вариант, так как являются смесью 2-х компонентов, которые дополняют друг друга.
Очень важно не дожидаться, пока двигатель заискрит, а уже после этого менять щетки. Замена нужна уже после их износа на 1/3 от номинала (8 мм)
Даже если одна щетка износилась меньше, чем другая, то все равно нужно менять обе.
READ Как правильно работать перфоратором по бетону
Обращайте внимание на состояние пружины в новых щетках и крепление контакта. Если пружина слетит во время работы двигателя, то он получит значительные повреждения
Также, если пружина слабая, то хорошего контакта она не сможет обеспечить.
Обязательно перед тем, как поменять щетки, нужно хорошо прочистить ротор и статор от остатков графитовой или угольной пыли. Почистить данные детали можно с помощью технического или медицинского спирта.
Далее, следует закрепить электроды в держателях и притереть их к коллектору. Для этого положите кусок наждачной бумаги мелкой зернистости на коллектор и вращательными движениями в разные стороны произведите притирку электрода. Притирка продолжается до тех пор, пока контактная площадь электрода слега не закруглится. Это обеспечит лучшее его прилегание к пластинам коллектора и, соответственно – лучший контакт.
Виды перфораторов
Перфораторы имеют несколько классификаций. Это обусловлено различными сферами применения инструмента.
Количество режимов может быть от одного до трёх:
сверление. Перфоратор работает в режиме дрели;
сверление с ударом. Можно делать отверстия в кирпиче и бетоне;
отбойный молоток, то есть удар без сверления.
Типы приводов перфоратора:
электрический. Подключение к сети или работа от аккумулятора;
Перфоратор с аккумулятором
пневматический. Такие перфораторы применяются там, где наличие электричества опасно возникновением пожара или взрыва. И в условиях большого количества воды, где может произойти короткое замыкание, например, при устранении аварии;
Пневматический перфоратор
бензиновый. Инструмент используется в ремонте и строительстве дорог, горнодобывающей промышленности. В основном, в качестве отбойного молотка.
Бензиновый перфоратор-молот
Классификация по массе:
лёгкие. 2–4 кг. Мощность 400–700 Вт. Используются в быту;
средние. Около 5 кг. Мощность 700–1200 Вт. Профессиональные;
- тяжёлые. Более 5 кг. Свыше 1200 Вт. В строительстве.
Типы патронов, используемых в перфораторах:
SDS+ устанавливается на лёгкие и средние перфораторы для работы бурами до 20 мм;
SDS max используется для буров более 20 мм, поэтому устанавливаются на тяжёлые перфораторы, имеющие большую мощность.
Классификация по расположению двигателя:
простой или с горизонтальным расположением двигателя. Такие перфораторы имеют меньший вес и размеры;
Простой перфоратор
бочковой или с вертикальным расположением двигателя. Более мощные перфораторы.
Бочковой перфоратор
Замена щеток самостоятельно или в сервисном центре
Что делать при выходе из строя перфоратора, каждый мастер решает сам для себя. Можно воспользоваться услугами сервисного центра и устранить проблему там.
Преимущества обслуживания в сервисном центре:
- Профессионально выполненная работа.
- Использование оригинальных деталей, соответствующих модели инструмента.
- Наличие гарантийного обслуживания.
- Полный осмотр комплектующих инструмента, их чистка и смазывание.
При этом нужно быть готовым к следующим особенностям ремонта в сервисном центре:
- По окончании гарантийного срока все последующие ремонты производятся за оплату.
- На проведение ремонта уйдет несколько дней.
- Сервисы часто не расположены поблизости.
Поэтому те мастера, которые предпочитают экономить время и деньги, производят замену щеток самостоятельно. Как отремонтировать искрящий из-за изношенных деталей перфоратор, подскажет алгоритм:
- в обесточенном инструменте отвинчивают шурупы и снимают верхнюю крышку;
- аккуратно извлекают щеткодержатель и изымают изношенные детали;
- в держателе фиксируют новые щетки, прижимают их к краям и устанавливают их на прежнее место;
- закрывают крышку и закручивают на место шурупы.
Механические неисправности перфоратора Bosch
При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.
Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.
Перфоратор перестает долбить, но сверлит
Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:
- износились резиновые кольца ударника, бойка, поршня;
- развалилась обойма подшипника качения;
- разрушился цилиндр, боек ствола ударного механизма;
- срезало шлицы муфты сцепления, установленной на промежуточном валу;
Перфоратор перестал сверлить, но долбит
Основные причины, при которых перфоратор долбит, но не сверлит, это:
- ослабела сила конической пружины, прижимающая муфту сцепления;
- стопорный ролик не фиксирует большую шестерню вала ствола;
- не держит механизм фиксации инструмента в стволе;
- Перфоратор не долбит и не сверлит.
Основными причинами, при которых перфоратор не долбит и не сверлит, являются:
- срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
- не работает электродвигатель перфоратора;
- нет питания на электродвигатель перфоратора.
Теперь обо всем по порядку
Рассмотрим варианты, при которых перфоратор не долбит, но сверлит
Износ резиновых колец на ударнике, бойке, поршне.
Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.
Неисправность устраняется путем замены указанных резиновых колечек на новые.
При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.
Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26
Развалилась обойма подшипника качения (пьяный подшипник)
При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.
Устраняется путем полной замены подшипника качения.
Подшипник качения
Разрушились цилиндр, ударник, боек ствола ударно механизма
Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса. Поломки устраняются полной заменой вышедших из строя деталей.
Боек заклинило в поршне, разрушение поршня
Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу
Неисправность устраняется ремонтом муфты сцепления либо ее полной замены. При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.
Восстановление зубьев муфты сцепления промежуточного вала
Рассмотрим варианты, при которых перфоратор сверлит, но не долбит
Ослабла сила конической пружины, прижимающей муфту сцепления
Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.
Детали узла передачи момента вращения и поступательного импульса
Стопорный ролик не фиксирует большую шестерню вала ствола
Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.
Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.
Брендовые смазочные материалы для рабочих наконечников перфоратора
Каждый производитель электроинструмента заинтересован в его работоспособности, хотя бы в пределах гарантийного срока. Несмотря на единые подходы к составу присадок, продукты немного отличаются.
Смазка для буров Bosch
Разработана по заказу производителя инструмента одним из ведущих нефтеперерабатывающих концернов. Обладает отличной адгезией: смазка буквально прилипает к поверхности и не стирается при нагрузках. Связывает абразивную пыль, не дает ей воздействовать на металл. Очень малый расход.
Для буров Makita
Выпускается в нескольких вариантах расфасовки. Продолжительный срок эксплуатации: можно использовать в течение нескольких рабочих смен, если не меняется бур.
Нейтральна к резиновым уплотнителям и пластику. Единственная проблема – смазка Makita несовместима с иными составами, поэтому при смене масла требуется тщательная очистка.
Для буров Интерскол
Полусинтетический состав, содержащий молибден, литий. Присадки обеспечивают водостойкость, антикоррозийную защиту, увеличивают срок службы инструмента.
Недостатки: Невысокий верхний температурный порог, всего 130°C. Кроме того, смазка Интерскол быстро изнашивается, поэтому расход высокий по сравнению с аналогами.
Универсальные смазки для буров
Нет никакой привязки брендов инструмента к смазке. Можно воспользоваться универсальным составом, главное – чтобы на упаковке была информация о предназначении.
Чтобы предотвратить негативное влияние несовместимых составов, при смене бренда достаточно просто протереть бур насухо, и очистить внутренние полости патрона.

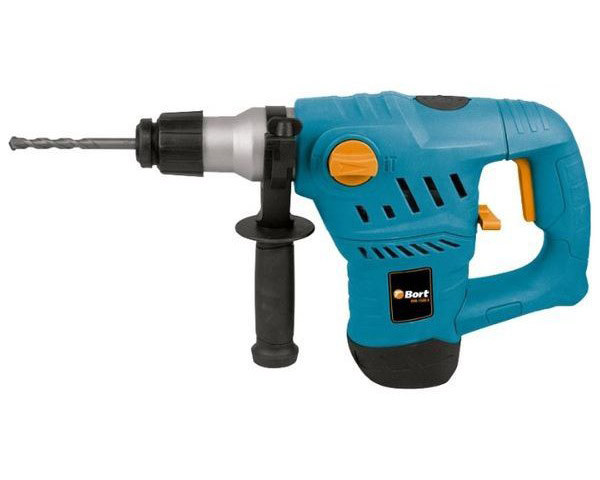

Основные элементы перфоратора
Инструмент состоит из следующих основных частей:

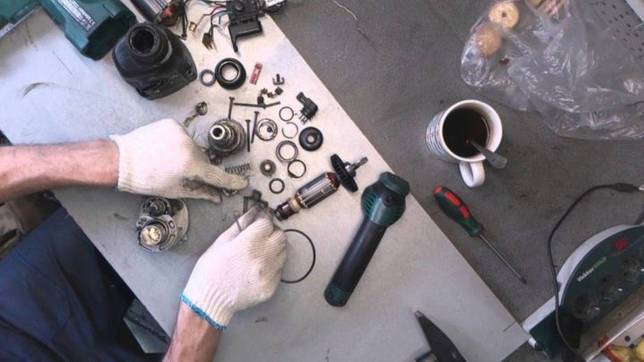

Для определения поломки нужно разобрать перфоратор.
- Коллекторный электродвигатель. В зависимости от модели инструмента он может быть расположен в корпусе горизонтально или вертикально.
- Ударный механизм – это основная часть перфоратора. Она может быть выполнена в электромеханическом или пневматическом варианте.
- Система подавления вибрации – амортизатор, обычно состоящий из пружины с противовесом и резиновых накладок на рукоятке сверлильной машины.
- Электрическая схема для изменения скорости вращения выходного вала, приводимая в действие путем нажатия на курок инструмента.
- Корпус. Его обычно делают из металла (алюминий) и пластмассы.
- Предохраняющая муфта. Она останавливает вращение патрона перфоратора при заклинивании инструмента в отверстии. Используется два вида таких устройств: пружинно-кулачковые и фрикционные.
- Редуктор. Он состоит из нескольких шестеренок.
- Патрон перфоратора. В нем зажимается рабочий инструмент.
- Питающий кабель с вилкой.
Эти части могут выйти из строя при поломке перфоратора. Еще могут выйти из строя подшипники. Иногда необходимо произвести смазку деталей инструмента.
Устройство и принцип работы перфоратора
Чтобы понять, как исправить перфоратор в случае поломки, необходимо знать его устройство и принцип работы. Данный инструмент может работать сразу в 3-х направлениях:
- просверливать различные отверстия в бетоне и кирпиче, как дрель;
- штробить пазы в мягкой штукатурке, как отбойный молоток;
- вкручивать шурупы, как шуруповерт.
Различные модели перфораторов могут отличаться между собой некоторыми конструктивными особенностями и дополнительными функциями. Однако, несмотря на все отличия, такие изделия имеют одинаковые узлы и системы, позволяющие выполнять перфораторам их главную функцию. К таким узлам относятся (рис. 1):
- электрический двигатель;
- редуктор;
- патрон;
- ударный механизм.
Рисунок 2. Схема устройства пневматического ударного механизма.
Также имеются и дополнительные узлы, упрощающие эксплуатацию перфоратора. К ним относятся: антивибрационная система, механизм фиксации инструмента в определенном положении, устройство переключения различных режимов работы, система ограничения глубины сверления и др.
Одним из основных элементов перфоратора является ударный механизм, который может быть электромагнитного или пневматического типа. В первом случае работой ударного механизма управляют 2 электромагнитные катушки, которые создают возвратно-поступательные движения сердечника, а сердечник передает эти удары на торцевую часть инструмента. Во втором случае работа механизма обеспечивается благодаря движению поршня в цилиндре. Именно этот тип ударного механизма получил наибольшее распространение.
Устройство пневматического ударного механизма показано на рис. 2, где: 1 – качающий подшипник, 2 -поршень, 3 – таран, 4 – ударник, 5 – зубчатая передача. При включении инструмента вращательный момент от электродвигателя передается на качающий подшипник, который, преобразовывая вращательное движение в колебательное, передает его на поршень. За счет перепада давления между тараном и поршнем, первый начинает двигаться, приводя в работу буек. Буек ударяет по рабочему элементу, установленному в патроне. По такому принципу осуществляется преобразование электрической энергии в ударную.
Замена основных узлов перфоратора
Замену ключевых элементов лучше всего производить до того, как деталь приходит в негодность. Это предохранит инструмент от более тяжёлых повреждений, исправление которых обойдётся дороже и отнимет больше времени. Наиболее часто приходится выполнять замену:
- подшипников;
- кнопки пуска;
- щёток;
- патрона.
Как сменить подшипники
Если во время профилактического осмотра на подшипнике заметны потёки смазки, он трещит или хрустит при прокручивании вручную, это значит, что его пора заменить. Демонтаж подшипника производится при помощи специального съёмника, состоящего из винтовой части и приспособления для захвата корпуса гильзы подшипника. Затяжка резьбы создаёт усилие, которое снимает подшипник с вала.
Съёмник приводится в действие вращением резьбовой штанги
Установка нового подшипника на рабочее место производится с набивкой резиновым или деревянным молотком
При установке важно не допустить перекоса оси подшипника относительно оси вала. Смазка на деталь наносится после установки
Как меняется кнопка пуска
Чтобы заменить кнопку пуска, необходимо снять крышку, закрывающую электрооборудование перфоратора. Затем следует отсоединить контакты проводников, подключённых к ней, и вытащить корпус кнопки из посадочного места. На это место установить новую кнопку, подсоединить контакты и собрать всё в обратном порядке.
Кнопка включает мотор и регулирует его обороты
Как вытащить и поменять щётки
Замена угольных щёток коллектора осуществляется электромонтажной отвёрткой. Если открутить крышку, появится доступ к щёткам. Каждая деталь поочерёдно извлекается из гнёзд щёткодержателя. В некоторых моделях различается устройство прижимного механизма, как правило, это спиралевидная пружина, которую надо во время замены снять.
Для извлечения щёток необходимо отогнуть спиральную пружинку
Как произвести ззамену патрона
В большинстве случаев патрон можно отремонтировать. Если износ отдельных деталей превысил допустимые пределы или повреждены резиновый пыльник и пластмассовая юбка, целесообразнее поменять патрон целиком.
Замена патрона перфоратора производится с помощью отвёртки
Процедура замены патрона понятна из описанного выше порядка разборки перфоратора.
