Характеристики

Гайковерт «мясорубка» – это совсем несложная конструкция. В его основе – корпус в виде цилиндра. Он объединяет все детали, а также обеспечивает их полное взаимодействие. Чаще всего такой корпус изготавливается из полимеров или металла (сталь). Однако в некоторых случаях он может быть изготовлен из комбинированных материалов.

Внутри его находится планетарный редуктор. На его основной части также есть приводной вал, на конце ручки которого находится квадрат. На другой части расположен выходной вал. Именно на данный вал устанавливаются все головки, чтобы можно было работать с элементами крепежа. Гайковерт имеет еще и рычаг, при помощи которого можно остановить вращение в самом процессе работы.

Одной из главных характеристик такого инструмента является передаточное отношение планетарного редуктора или, другими словами, мультипликатора. Он служит для преобразования крутящего момента. Приводится в движение он при помощи рукоятки, поэтому его и называют «мясорубкой».

Чаще всего в продаже можно встретить гайковерты с отношением мультипликатора 1 к 56 или 1 к 58. Крутящий момент при этом должен быть от 2700 Н*м до 3400 Н*м. Кроме того, в комплектацию гайковерта входят две головки, которые могут открутить или закрутить гайки от 27 до 58 миллиметров.

Крутящий момент

Вот он – самый главный параметр при выборе гайковерта. Величина измеряется в Ньютон-метрах. В физике этот параметр выверен следующим образом: это сила вращения, получаемая при использовании рычага длиной в 1 метр, когда к концу рычага приложена сила в 1 ньютон.

M — крутящий момент, F — сила вращения, R — радиус

Человек, к примеру, отверткой может работать с крутящим моментом около 8-9 Нм. Что же может гайковерт?

Как уже было сказано, выбирать инструмент нужно исходя из поставленных задач, поэтому эти цифры хоть и характеризуют силу гайковерта, все же не дадут полного понимания для рядового пользователя. Гораздо важнее знать крутящий момент, необходимый при закручивании гайки, если эта величина должна быть соблюдена. Поэтому гайковерт полезен своей возможностью этот параметр выставить, тем самым не допустить срыва резьбы и других неприятностей при сильной затяжке гайки.

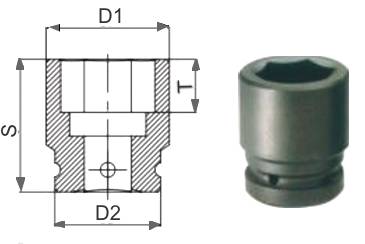

УДАРНЫЕ ГОЛОВКИ шестигранные.

Головки ударные предназначены для использования с электрическими и пневматическими гайковертами ударного действия. Они рассчитаны на высокие нагрузки и способны работать с тугими крепежными соединениями.Головки ударные изготавливаются из хромованадиевой или хромомолибденовой стали, что придает им особую прочность, позволяет выдерживать динамические и ударные нагрузки. Головки ударные, особенности: Хромоникелевое или фосфатированное покрытие делает оснастку устойчивой к механическим воздействиям и образованию коррозии, кроме того, поверхность легко очищается от загрязнений. Даже в очень мощном гайковерте при таком способе изготовления сложно повредить оснастку. Диапазон особо прочных ударных головок с квадратом от 3/4 до 2.1/2″,увеличение до размера 145 мм.

Модель Квадратразмер Под ключ AF,Дюйм  /   мм D1 D2 S T L TI424 3/4″ – 24 40 44 46 21 90 TI427 3/4″ – 27 41 44 48 23 90 TI427F 3/4″ 1.1/16 – 41 44 48 23 90 TI430 3/4″ – 30 44 44 52 24 90 TI431F 3/4″ 1.1/4 – 49 44 52 24 90 TI432 3/4″ – 32 49 44 52 26 90 TI436 3/4″ – 36 52 44 55 28 90 TI436F 3/4″ 1.7/16 – 52 44 56 28 90 TI441 3/4″ – 41 57 44 59 36 90 TI441F 3/4″ 1.5/8 – 57 44 59 36 90 TI446 3/4″ – 46 67 44 64 37 90 TI446F 3/4″ 1.13/16 – 67 44 64 36 90 TI450 3/4″ – 50 70 54 67 39 90 TI451F 3/4″ 2 – 73 54 67 39 90 TI455 3/4″ – 55 78 54 71 41 94 TI455F 3/4″ 2.3/16 – 78 54 71 41 94 TI460 3/4″ – 60 82 52 75 45 98 TI460F 3/4″ 2.3/8 – 82 54 75 45 98 TI524 1″ – 24 42 54 55 21 100 TI527 1″ – 27 46 54 55 23 100 TI527F 1″ 1.1/16 – 46 54 55 23 100 TI530 1″ – 30 50 54 57 24 100 TI531F 1″ 1.1/4 – 51 54 57 24 100 TI532 1″ – 32 51 54 57 26 100 TI536 1″ – 36 54 54 60 28 100 TI536F 1″ 1.7/16 – 54 54 60 28 100 TI541 1″ – 41 63 54 64 36 100 TI541F 1″ 1.5/8 – 63 54 64 36 100 TI546 1″ – 46 70 54 69 36 100 TI546F 1″ 1.13/16 – 70 54 69 36 100 TI550 1″ – 50 73 54 72 36 100 TI551F 1″ 2 – 73 54 72 39 100 TI555 1″ – 55 82 54 76 41 105 TI555F 1″ 2.3/16 – 82 54 80 41 105 TI560 1″ – 60 86 54 82 45 112 TI560F 1″ 2.3/8 – 88 54 85 45 112 TI565 1″ – 65 92 54 85 46 118 TI565F 1″ 2.9/16 – 92 54 85 46 118 TI570 1″ – 70 96 54 88 50 124 TI570F 1″ 2.3/4 – 96 54 88 50 124 TI575 1″ – 75 100 86 92 57 124 TI575F 1″ 2.15/16 – 100 86 92 57 124 TI579F 1″ 3.1/8″ – 105 86 97 57 132 TI580 1″ – 80 105 86 97 62 132 TI585 1″ – 85 115 86 100 62 132 TI588F 1″ 3.1/2″ – 121 86 104 62 140 TI590 1″ – 90 127 86 104 62 140 TI595 1″ – 95 135 86 106 62 140 TI597F 1″ 3.7/8″ – 135 86 112 62 143

Модель Квадрат,размер Под ключ A/F,Дюйм   /   мм D1 D2 S T L TI5100 – 100 135 86 112 62 143 TI636 1.1/2″ – 36 64 86 80 28 130 TI641 1.1/2″ – 41 69 86 83 32 130 TI646 1.1/2″ – 46 76 86 86 36 130 TI646F 1.1/2″ 1.13/16 – 76 86 86 36 130 TI650 1.1/2″ – 50 81 86 90 39 130 TI651F 1.1/2″ 2 – 81 86 90 39 130 TI655 1.1/2″ – 55 88 86 95 41 140 TI655F 1.1/2″ 2.3/16 – 88 86 95 41 140 TI660 1.1/2″ – 60 96 86 98 45 140 TI660F 1.1/2″ 2.3/8 – 96 86 98 45 140 TI665 1.1/2″ – 65 102 86 102 46 140 TI665F 1.1/2″ 2.9/16 – 102 86 102 46 140 TI670 1.1/2″ – 70 108 86 102 50 150 TI670F 1.1/2″ 2.3/4 – 108 86 102 50 150 TI675 1.1/2″ – 75 116 86 108 57 150 TI675F 1.1/2″ 2.15/16 – 116 86 108 57 150 TI680 1.1/2″ – 80 120 86 110 62 150 TI680F 1.1/2″ 3.1/8 – 120 86 110 62 150 TI685 1.1/2″ – 85 130 86 115 62 170 TI690 1.1/2″ – 90 135 125 118 65 170 TI690F 1.1/2″ 3.1/2 – 135 125 118 65 170 TI695 1.1/2″ – 95 140 125 123 70 170 TI6100 1.1/2″ – 100 148 125 128 75 190 TI6100F 1.1/2″ 3.7/8 – 148 125 128 75 190 TI6105 1.1/2″ – 105 155 125 133 80 190 TI6106F 1.1/2″ 4.1/4 – 155 125 133 80 190 TI6110 1.1/2″ – 110 161 150 138 85 200 TI6115 1.1/2″ – 115 161 150 143 94 200 TI6120F 1.1/2″ 4.5/8 – 175 150 149 94 200 TI780 2.1/2″ – 80 135 125 140 62 190 TI780F 2.1/2″ 3.1/8 – 135 125 140 62 190 TI785 2.1/2″ – 85 140 125 140 62 190 TI790 2.1/2″ – 90 145 125 140 65 190 TI795 2.1/2″ – 95 155 125 150 70 190 TI796F 2.1/2″ 3.7/8 – 155 125 150 70 190 TI7100 2.1/2″ – 100 160 125 150 75 200 TI7105 2.1/2″ – 105 165 125 160 80 200 TI7110 2.1/2″ – 110 174 150 160 85 210 TI7115 2.1/2″ – 115 180 150 170 90 210 TI7115F 2.1/2″ 4.1/2 – 180 150 170 90 210 TI7125F 2.1/2″ 5 – 195 150 175 98 220 TI7130 2.1/2″ – 130 195 150 175 98 220 TI7135F 2.1/2″ 5.3/8 – 205 150 180 102 220 TI7145 2.1/2″ – 145 220 150 180 105 230 TI7145F 2.1/2″ 5.3/4 – 220 150 180 105 230 TI7155F 2.1/2″ 6.1/8 – 230 180 190 110 250 TI7165F 2.1/2″ 6.1/2 – 240 180 200 120 – TI7175F 2.1/2″ 6.7/8 – 250 180 200 120 –

Что из себя представляет гайковерт

Чтобы совладать с различными крепежными элементами, необходимо иметь в арсенале специальные инструменты. Одним из самых популярных считается гайковерт. Основная его задача – взаимодействие с резьбовыми соединениями. Прибор относится к категории универсальных. Часто используется автомеханиками, мастерами различного профиля. Можно увидеть на стройках и в быту – везде, где появляется необходимость закручивать гайки и болты.

Функционалом превосходит гаечный ключ. Помогает быстро закончить работу, существенно облегчая ее. Внешним видом похож на дрель или шуруповерт, но присутствует ряд конструктивных различий. При изготовлении продукции используются материалы, устойчивые к значительным нагрузкам. В большинстве популярных моделей корпус металлический, хотя встречаются бюджетные варианты из ударопрочного пластика. Какой лучше купить, зависит от личных предпочтений мастера и сферы использования прибора.

Рукоятка прорезиненная. Способна обеспечить надежный и удобный хват. Корпус может иметь прорезиненные вставки, чтобы минимизировать возможность выскальзывания из рук. Самые хорошие приспособления – с теплостойкими накладками в районе корпуса. Они помогают избежать ожога ладоней при сильном нагревании. При производстве рабочего механизма применяется сталь или латунь.

Разновидности гайковертов

Современные инструменты делятся на:

1. Ударные. Подходят для использования в коммерческих целях. Вращательные движения преобразовываются во вращательные рывки благодаря наличию ударного механизма. Второе название – импульсный гайковерт.
2. Безударные. Недорогие приспособления вращательного типа. Предназначены для домашнего использования.

Различают устройства по способу перемещения, в связи с чем их делят на такие группы:

• самоходные;
• переносимые;
• перевозимые;
• стационарные.

Разнится продукция и типом привода. Классификация выглядит следующим образом:

1. Ручной или «мясорубка». Относится к механическому типу. Оператор должен прилагать усилия при работе с ним. Часто можно встретить на СТО. Главная задача – сорвать гайки на колесах машины.
2. Аккумуляторный. Производители оснащают товар съемными аккумуляторами. Основное преимущество – автономность и практичность. Осилит ржавые гайки и болты. Вращающийся момент можно отрегулировать по своему усмотрению. Можно также изменить направление вращения. Оснащены бесщеточным движком. Отличаются долговечностью.
3. Сетевой. В конструкции присутствует электропривод. Для работы необходимо наличие в непосредственной близости однофазной электросети с переменным током. Компактные, надежные, шумят немного. Обладают высоким КПД.
4. Пневматический. Неотъемлемый атрибут в автомастерской любого уровня. Оснащен металлическим корпусом, к которому можно подключить компрессор посредством шланга. Регулировка подачи воздуха осуществляется винтом. Вес небольшой. Выпускаются ударного и безударного вида.
5. Бензиновый. Название говорит о том, что инструмент оснащен бензиновым мотором. Отличительная особенность – высокая мощность и автономность. Часто можно встретить в руках прокладчиков и ремонтников железнодорожных полотен.
6. Гидравлический. Пользуется большой популярностью в связи с наличием возможности осуществлять контроль над крутящим моментом. Двигатель заменяется гидронасосом с распределителем. Максимально допустимый показатель крутящего момента – 10000 Нм. Станет незаменимым помощником там, где нужно приложить массу усилий для откручивания гаек. Бывают торцевым и кассетными. Последние в свою очередь делятся на разъемные и цельные.

Исходя из положения патрона касательно корпуса, гайковерты выпускаются:

1. Торцевыми. Классическое приспособление. По мнению покупателей, самое удобное в использовании. Стержень выводится из корпуса через торец.
2. Боковыми (угловыми). Угол расположения стержня под головку – 90 градусов.

Как правильно выбрать ударный пневмогайковерт?

В соответствии со степенью интенсивности будущих работ выбирают бытовой либо профессиональный пневмогайковерт. Инструмент профессионального уровня подходит для ежедневного типа работ. Бытовые, класса «DIY» («сделай сам») предполагают использование с периодичностью в 1-2 раза в неделю.

Для выбора правильного инструмента следует обратить внимание на три основных параметра:

Технические характеристики:

• обороты холостого хода – это основной критерий, согласно которому выбирается мощность оборудования. Специалисты рекомендуют приобретать инструмент в пределах 3тыс. – 7 тыс. оборотов в минуту;
• крутящий момент – определяет силу аппарата. На строительных рынках представлены гайковерты со значением крутящего момента от 500Нм до 6000Нм. Оптимальным значением этого показателя принято считать 3000Нм. Для работы на СТО легковых автомобилей в самый раз будет 1500-2800Нм;
• расход воздуха – особенно важен при подборе пневматического гайковерта под определенный компрессор для автосервиса. Здесь нужно учитывать, что ресивер может оказаться слишком маленьким для обеспечения инструмента необходимым объемом воздуха. Из-за этого могут возникнуть потери мощности. Стандартные модели с крутящим моментом в 500-900Нм будут расходовать в пределах 140 литров в минуту. При работе с гайковертом нужно стараться не превышать давление (нормальное давление – до 6 бар).

Конструктивные особенности:

• наличие реверса – необходим не только для осуществления процесса закручивания, но и откручивания. Поскольку реверс относится к наиболее хрупкой части гайковерта, выбирать будущее устройство стоит из моделей европейского производства, которые прослужат намного дольше, чем модели иранского или китайского происхождения;
• регулятор затягивания – является дорогой вещицей, поэтому искать гайковерт, оснащенный регулятором, стоит только в том случае, если он действительно в дальнейшем понадобиться. Как правило, затягивание проводят «на глаз». Это дает погрешность в среднем в 20%, что существенно не повлияет на качество выполнения работ. Регулировать момент затяжки можно также с помощью изменения на входе объема давления сжатого воздуха;
• размер квадрата – в любом виде инструмента этот показатель пропорционален его мощности и зачастую не требует никаких модернизаций. Оптимальное значение – ½ дюйма, а при высокой мощности устройства – 1 дюйм;
• угловая головка – необходимость в ней напрямую зависит от типа поставленной задачи. Угловой гайковерт позволит закручивать болты или гайки на боковых поверхностях. Они являются более компактными и обладают минимальным моментом затяжки. Стоимость такого ударного пневмогайковерта будет на порядок выше, поэтому следует подумать прежде, чем приобретать угловой тип инструмента.

Внешний вид и удобство в эксплуатации:

• общий вес – слишком легкий инструмент не всегда хорошо. При более сильных нагрузках легкое оборудование слабее зажимает болты и сильнее крутится;
• объем – можно подбирать поменьше. Ведь даже при наличии специальных переходников закручивать гайки в труднодоступных местах будет крайне сложно. Главное, чтобы при малых объемах, гайковерт был оснащен боковой ручкой, позволяющей повышать силу затяжки и комфортно удерживать инструмент в руках;
• анатомические ручки или специализированные резиновые накладки – работая в зимнее время без них не обойтись. Особенно это касается шиномонтажных работ. На морозе корпус аппарата может стать скользким и выпадать из рук. Это может привести к повреждению оборудования.

Виды неисправностей

Поломки по другому неполадки при работе гайковерта случаются вызваны износом, повреждением или сильным загрязнением его механизма. Существует множество видео неисправностей, ниже мы приведем самые распространенные там.

1. Малая мощность даже на максимальной скорости не при большом давлении.
2. Не работают скорости иначе говоря режим обратного хода.
3. Инструмент греется
4. Не вращается патрон
5. Повышенный шум не вибрация

Причинами подобных неполадок будут следующие детали: подшипники, лопатки ротора, клапана, пружины, ударные кулачки, уплотнительные прокладки не регулятор скорости. Исходя из уровня повреждения детали, её есть вариант починить как еще его называют заменить. Необходимо рассмотреть, самые вернуть своему гайковерту живое звучание.

Принцип работы пневматического гайковерта

Источником питания в гайковерте служит сжатый воздух от компрессора, который попадает в двигатель инструмента через реверс и узловые части пускового механизма. Возникшее движение ротор передает на маховик, расположенный в ударной системе гайковерта. Маховик выполняет работу обычной муфты. При достижении максимального сопротивления происходит остановка рабочих частей оборудования, однако валик продолжает вращаться, заставляя включиться ударный механизм.

Устанавливать необходимые параметры силы затяжки, крутящего момента и скорости завинчивания помогают специальные регуляторы. Они же контролируют работу инструмента в целом.

К преимуществам гайковерта относят его высокую надежность и долговечность в работе. Корпус инструмента всегда защищается от воздействия агрессивных сред и избыточного уровня влаги. Пневмогайковерт отличается большой износостойкостью, минимальным уровнем шума или вибрации и повышенной производительностью. Поэтому он идеально подходит для профессионального применения на протяжении длительного времени, а также высоких нагрузках в работе.

Выбор типоразмера

Определиться с наиболее функциональной моделью непросто, поскольку широкое применение получили также электрические и пневматические гайковёрты. При всех их достоинствах они, однако, неспособны развивать значительные крутящие моменты. Исключение составляют гайковёрты ударного действия, развивающие моменты до 2400…2500 Н·м. В прочих ситуациях рациональнее использовать гайковёрты с гидроприводом.

Пользуются следующими экспериментальными соотношениями между диаметром резьбы крепежа и необходимым крутящим моментом:

• при диаметре до М16 – 250 Н·м;
• при диаметре до М20 – 600 Н·м;
• при диаметре до М30 – 1000 Н·м.

Наличие ржавчины и загрязнений увеличивает необходимые значения крутящего момента на 30…40%.

Цифровая часть маркировки гидравлических гайковёртов отечественного производства (торговая марка Энерпред) включает в себя указание на предельный момент, развиваемый инструментом. Так, наиболее мощной из них является модель ГГ1100Т, рассчитанная на момент в 1100 Н·м, что позволяет отвинчивать гайки от М32 до М150 включительно. Практически той же функциональностью обладает и гидрогайковёрт ГГ800Т, рассчитанный на работу с крепежом аналогичных размеров. Инструмент оборудован встроенным реле времени: это позволяет работать от привода насосной станции типа НЭА в автоматическом режиме. Рукава высокого давления имеют шарнирное исполнение, что повышает технологическую гибкость применения этой техники.

Гидравлический гайковёрт ГР500 относится к инструменту реверсивного типа. Он позволяет кратковременно изменять направление вращения рабочей головки, что часто используется при монтаже старых и заржавевших крепёжных соединений.

Из зарубежных моделей популярны гидравлические гайковёрты Plarad, выпускаемые в различных конструктивных исполнениях: торцевые (MSX, MS-EX), кассетные (FSX), а также специальные (шпильконатяжители). В последнем случае крутящий момент передаётся непосредственно на стержень крепежа. Наиболее мощные торцевые гидрогайковёрты от Plarad обеспечивают крутящий момент до 65000 Н·м.

Кантофрезер. Обработка изделий из природного камня

Паяльная лампа. Не изменяя традициям

Какой гайковёрт лучше электрический или пневматический?

Основное отличие между электрическим и пневматическим инструментом – источник энергии. В первом случае – это электросеть, с подводкой которой в современных условиях не возникает проблем. Для эксплуатации пневматической модели необходим компрессор. Приобретать дорогостоящий агрегат для работы только с гайковёртом неразумно. Поэтому данный вариант больше подходит владельцам автосервисов и мастерских, где используется много разных приспособлений, функционирующих от компрессора.

Если сравнивать инструменты с технической точки зрения, то электрические модели отличаются экономичностью, отсутствием потерь при преобразовании энергии. Для их питания используют не только электросети, но и аккумуляторы, что исключает неудобства, связанные с ограниченной зоной действия.

Пневматические модели более надёжны в применении, поэтому данный вид считается распространённым. Модели представлены в широком ассортименте. Отличаются они техническими характеристиками, материалами, используемыми для изготовления корпуса. Благодаря наличию мини маслёнки, установленной перед соединением воздушного шланга, предотвращается быстрый износ двигателя и деталей других узлов

Единственное, на что нужно обратить внимание, применение профессионального шланга для подачи воздуха, чтоб в процессе работы не отвлекаться на контроль его целостности

Выбор вида гайковёрта зависит от целей и режима его эксплуатации. Оба варианта справляются с поставленной задачей, поэтому решение принимается индивидуально.

Лучший электрический гайковерт на 12 вольт

Компактный, но мощный экземпляр гайковерта BORT BSR-12 с питанием от 12-вольтовой сети постоянного тока. Модель не рассчитана на серьезные нагрузки, но благодаря своим характеристикам является одним из лучших решений для автомобилистов. Запитать аппарат можно как от клемм автомобильного аккумулятора, так и от прикуривателя, и даже от 12-вольтовой линии компьютерного блока питания подходящей мощности. Крутящего момента в 350 Нм будет достаточно, чтобы откручивать и закручивать колесные гайки легковых автомобилей.

При настолько низкой цене не обошлось без недоработок. Речь идет о некачественной смазке узлов с завода. По этой причине после покупки рекомендуется разобрать гайковерт и нанести дополнительную смазку на контактирующие друг с другом вращающиеся элементы. Еще один минус – длина проводов питания. Иногда ее недостаточно, поэтому следует дополнительно нарастить полтора-два метра.

Характеристики

• Тип – прямой, ударный, с питанием от 12 В.
• Крутящий момент – 350 Нм.
• Обороты – 3,3 тыс. об/мин.
• Патрон: тип – 1/2”.
• Наличие реверса – есть.
• Вес – 1,4 кг.

Минусы

• качество смазки элементов;
• коротковатые провода.

Электрический гайковерт значительно облегчает процесс работы с резьбовым крепежом. Мощные модели, рассчитанные на производственные условия эксплуатации, и вовсе незаменимы, если требуется открутить или закрутить, например, гайку большого диаметра. Покупая понравившийся инструмент, следует убедиться, что размер вала соответствует торцевым головкам, и наоборот.

Гайковерт ЗУБР ЗГУЭ-350

Гайковерт DeWALT DCF899N

Гайковерт P.I.T. PIW1050-C

Гайковерт аккумуляторный Makita Dtd152z

Бензиновый ударный гайковерт Airtec MASTER 35 (Англия)

Гайковерт Bort BSR-900

Гайковерт электрический ударный 300Нм Зубр ЗГУЭ-350

Гайковерт Makita TW0350

Гайковерт Makita DTW251Z

Гайковерт Makita TD110DWAE

Гайковерт Makita DTW285Z

Гайковерт Bort BSR-550

Гайковерт Bort BSR-12X

Ударный гайковерт Makita Tw0200 ударный

Гайковерт Bort BSR-12LI

Винтоверт Makita TD0101

DeWALT DW292-QS Импульсный электрический гайковерт (710.

Винтоверт Bort BSM-300I

Гайковерт RedVerg RD-IW18V

Гайковерт Makita TW060DZ

Винтоверт DeWALT DCF887N

Гайковерт Hammer GWT450 PREMIUM

Гайковерт Bort BSR-12

Гайковерт Metabo SSW 18 LTX 200 0

Гайковерт Makita TD110DZ

Аккумуляторный ударный гайковерт BOSCH PDR 18 LI (без А.

Винтоверт Makita TD0101F

Гайковерт Makita DTW1001Z

Гайковерт DeWALT DCF887N (ударный)

Ударный гайковерт Makita 6906

Гайковерт аккумуляторный MAKITA DTW 181 Z ударный с бес.

Человек, который занимается ремонтными работами, рано или поздно задумывается о приобретении гайковерта.

Такой инструмент пригодится для работ по разбору и сборке резьбовых соединений, а также в тех случаях, когда невозможно применить простой гаечный ключ, — труднодоступное месторасположение резьбы, коррозия, плохое качество металла или особые нестандартные гайки.

Промышленные и бытовые приспособления для закручивания гаек повышают эффективность ремонтных работ, а также ускоряют процесс сборки и разборки различных предметов.

Чтобы такой полезный девайс стал верным помощником при монтаже, следует ответственно подойти к его выбору, учесть особенности его устройства и условия эксплуатации.

В данной статье мы расскажем, как выбрать гайковерт, на какие моменты обратить внимание при покупке, а также основные достоинства и недостатки популярных моделей

Как выбрать аккумуляторный гайковерт

Аккумуляторные гайковерты мобильны и автономны в работе, что делает их незаменимыми при работе вдали от электрической розетки. Выбирая данный инструмент, следует учесть предполагаемые условия эксплуатации и цели его приобретения, чтобы определиться с оптимальной мощностью прибора.

Низкая сила и скорость вращения не смогут качественно закрутить или раскрутить болтовое или анкерное соединение, а слишком мощное устройство может сорвать резьбу и повредить ремонтируемые изделия.

Для обслуживания легкового автомобиля будет приемлемым вариантом аккумуляторный безударный гайковерт, со скоростью вращения в 100-150 Нм, а грузового – до 800 Нм.

На что нужно обращать внимание

Выбирая гайковерт, нужно обратить внимание на следующие характеристики:

• максимальное значение крутящего момента;
• емкость и напряжение аккумулятора;
• вес инструмента;
• эргономичность инструмента.

На что можно не обращать внимание Второстепенными характеристиками, которыми можно пренебречь при выборе гайковерта, являются:

• материал корпуса и рукоятки;
• частота ударов при работе;
• наличие реверсного хода;
• возможность регулировки оборотов;
• наличие кейса для хранения и количество насадок;
• возможность установки автоматического отключения устройства при достижении определенного значения крутящего момента;
• сверхбыстрая зарядка аккумуляторной батареи.

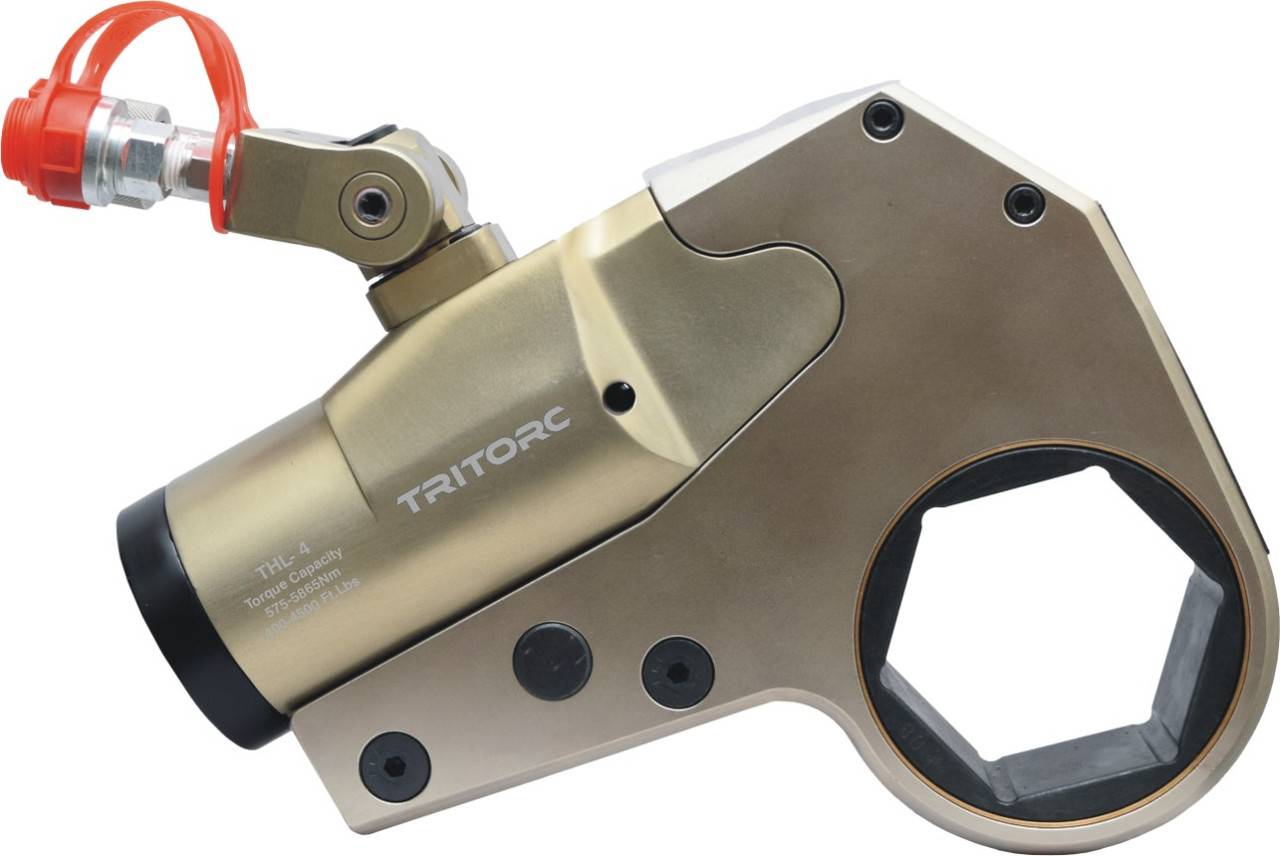

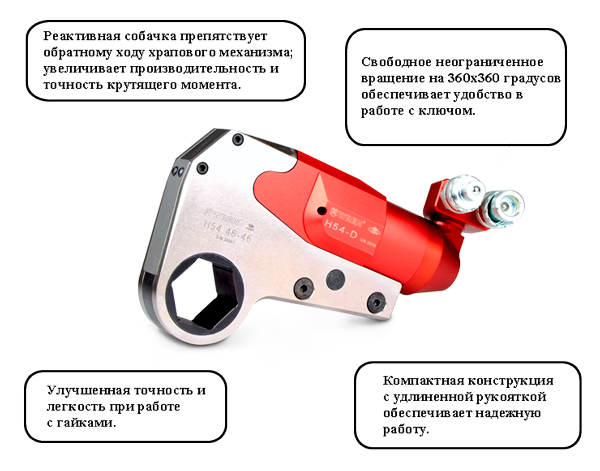

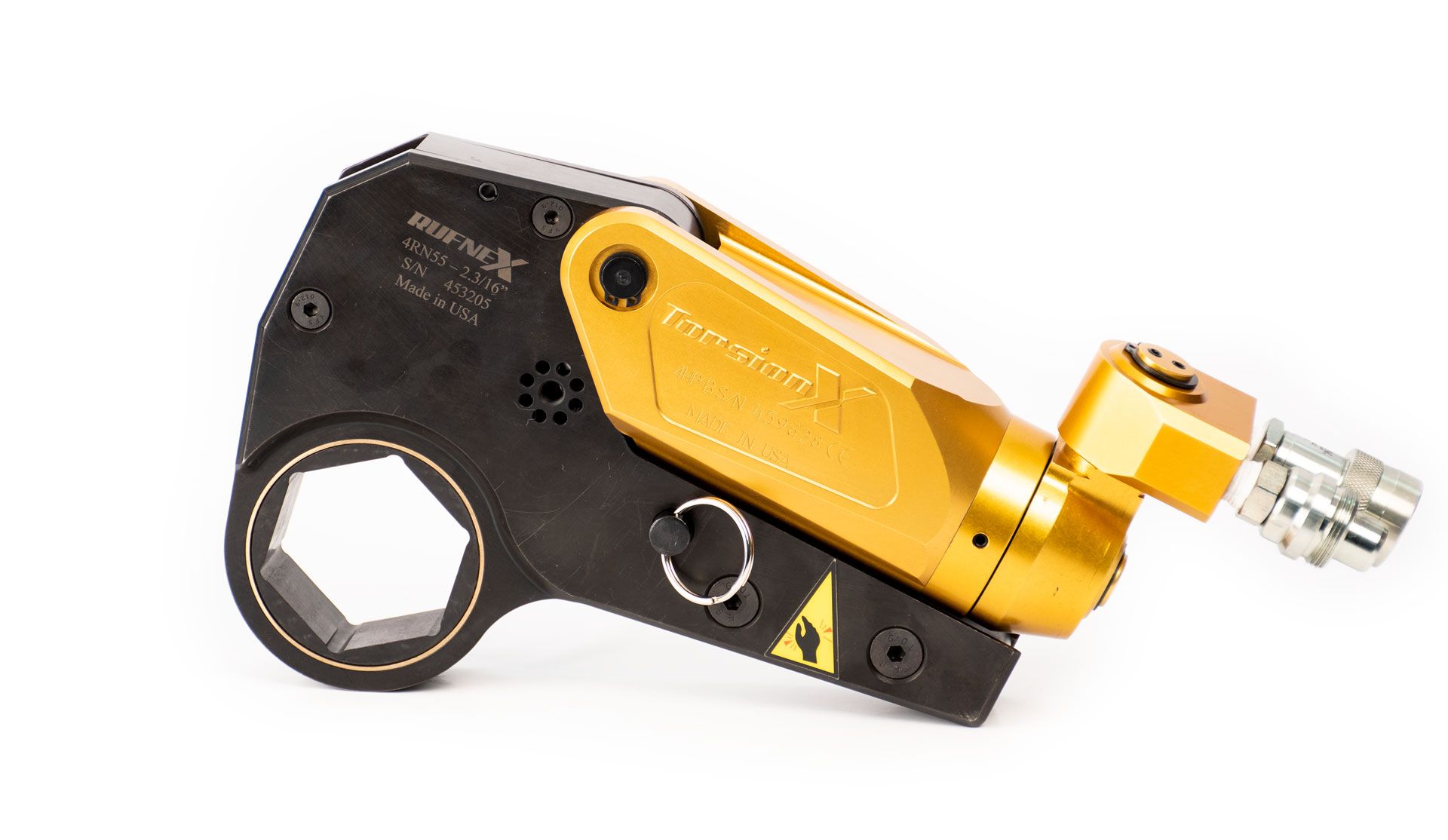

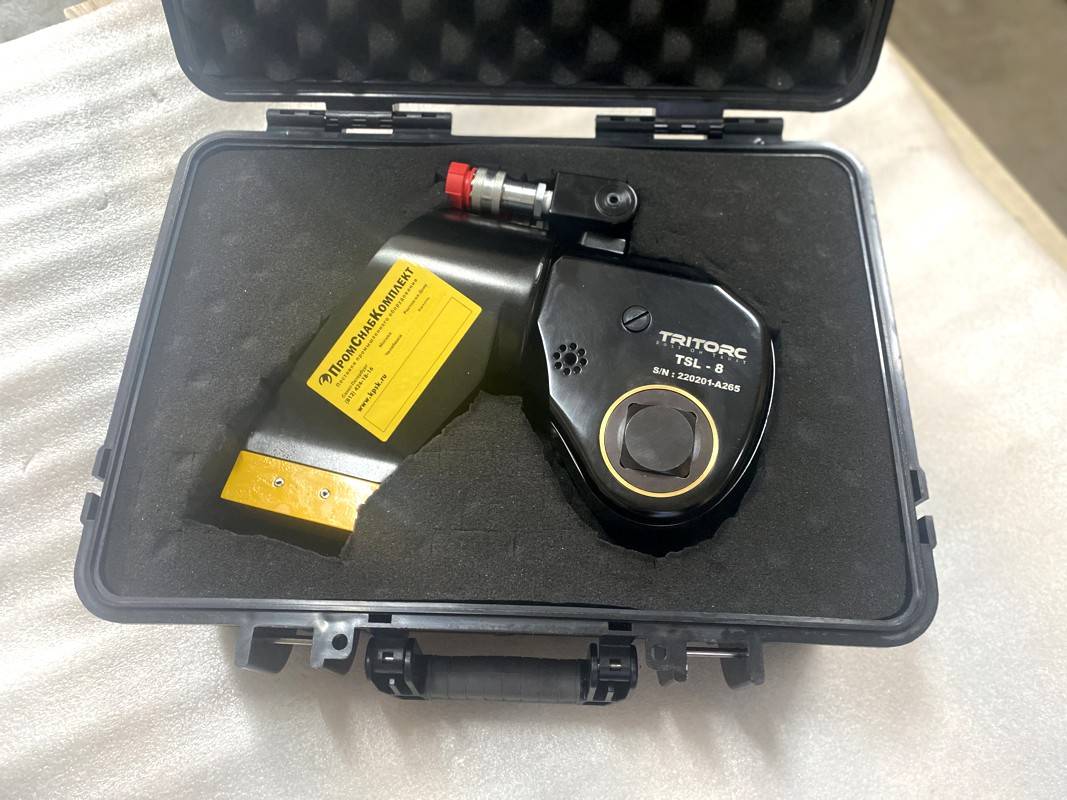

Лучшие кассетные гидравлические гайковерты

Этот тип инструмента имеет схожий принцип работы, но для откручивания гаек предусматривает не наружные съемные головки (накидываемые на гайку или болт), а внутренние шестигранные кассеты, обжимающие крепеж.

Кассеты могут меняться в зависимости от требуемого размера. Применяются на фланцах, корпусах и соединениях поездов, кораблей и других механизмов.

Scholz 2SDW – небольшой помощник

Это лучший кассетный гидравлический гайковерт для раскручивания различного крепежа на механизмах малых и средних размеров. Съемные кассеты позволяют быстро переставлять оснастку и использовать инструмент универсальным образом.

Малые размеры и плоская форма облегчают размещение гайковерта, который требуется упереть либо в стенку конструкции, либо в соседнюю гайку. Корпус из титана и алюминия дает минимальный вес и высокую прочность.

Плюсы:

• небольшой вес 2.1 кг облегчает транспортировку и установку на месте;
• компактные габариты 204х147х128 мм разрешают разместить его даже на фланцах с многочисленными шпильками;
• шестигранные головки можно устанавливать от М27 до М50;
• несмотря на небольшие размеры максимальный крутящий момент достигает 2534 Нм;
• подходит для бережного затягивания хрупких, но ответственных соединений, с силой 244 Нм;
• гайковерт снабжен удобным пластмассовым кейсом;
• точность затяжки (усилия) не превышает 3% от заданного значения;
• стопор обратного хода для предотвращения раскручивания;
• удобное управление с мобильного пульта подачи давления;
• непрерывный подвод рабочей жидкости через штуцера, способные вращаться на 360 градусов по горизонтали и 180 по вертикали.

Минусы:

• поставляется без рукава высокого давления;
• функционирует от давления 70МПа, требующего производительного насоса;
• для контроля крутящего момента необходимо следить за манометром на насосе и сверять данные с таблицей;
• в комплекте нет ни одной шестигранной кассеты.

Энерпред ГКГ500 — для трубопровода

Это лучший гидравлический гайковерт для сборки фланцев на трубопроводе ввиду плоской формы привода и небольших размеров кассеты. Для смены последней достаточно извлечь стальной палец из корпуса, что посодействует разъединению привода.

Корпус гайковерта снабжен собственным упором, не требующим поддержания со стороны оператора во время затягивания.

Плюсы:

• обеспечение вращения штуцера за счет осевых соединений с пропускными каналами повышает общую прочность коммуникаций и дает маневренность при эксплуатации инструмента;
• благодаря кассетному принципу подходит для сильно выступающих шпилек;
• крутящий момент составляет 500 Нм;
• небольшие габариты 87х250х225 мм упрощают хранение, доставку и установку на месте;
• не нужен специальный инструмент для смены кассеты;
• если у станции встроено реле времени, то гайковерт способен работать в автоматическом режиме;
• в комплект поставки входит стопорное кольцо.

Минусы:

• стоимость от 85000 рублей;
• вес привода и кассеты 5.7 кг требует усилий при установке на многочисленных соединениях.

Scholz SDW-S1 – для самых труднодоступных мест

Если крепеж находится внутри емкости или другой конструкции, то размеры оборудования для его разборки и сборки играют решающее значение.

В такой ситуации лучшим будет гидравлический кассетный гайковерт серии SDW-S с номером 1, обладающий сверхтонким корпусом и короткими размерами. Привод у него не выступает за габариты кассеты, что редкость, и разрешает проводить его через узкие монтажные отверстия.

Плюсы:

• компактный плоский дизайн;
• рабочий цикл не требует перерывов и инструментом можно пользоваться 100% рабочего времени;
• кладется на соединение и не нуждается в поддержке руками;
• штуцера выполнены на двух шарнирах для всестороннего вращения;
• точность затяжки -+3%;
• одна кассета в комплекте;
• простая смена кассет;
• быстрое подключение к масляной станции;
• взаимодействует с кассетами размером 13-46 мм;
• крутящий момент достигает 775 Нм, но способен регулироваться и опускаться до 58 Нм;
• небольшие размеры 111х82х20 мм облегчают транспортировку и хранение;
• вес инструмента 380 г.

Минусы:

• более хрупкий, чем крупные аналоги;
• нет кейса.

Сборка и настройка

Сборка шланга

Установите быстродействующий штуцер на выход компрессора для шланга с помощью гайковерта и затяните его. Закручивайте постепенно и достаточно туго закрепите, это поможет избежать утечки воздуха при работе. Установите 2 штуцера на концах шланга, после чего соедините шланг с компрессором.

Настройка компрессора

Проверьте и убедитесь, что все готово к работе. Первое, подключите питание к компрессору, воздушное давление компрессора должно достичь установленного предела. Обычно, максимальный показатель давления устанавливается по умолчанию на фабрике производителя. Речь идет о 8,5-10,5 Бар максимум. Смотрите на показатель давления, потяните клапан, отвечающий за регулировку давления, установите показатель на 6,5 Бар и отпустите клапан.

Проверка работы

Прежде чем пользоваться инструментом, вы должны сделать пробный запуск для того, чтобы убедиться, что он работает нормально. Нажмите на спусковой крючок пистолета и посмотрите, как движется гайковерт. Отпустите крючок и отрегулируйте скорость гайковерта с помощью переключателя потока воздушного давления на пистолете, и нажмите пусковой крючок снова.

Если скорость вращения инструмента изменилась, это нормально. Кроме того, попробуйте изменить направление вращения инструмента. Обязательно проведите настройку этих параметров перед началом работы.

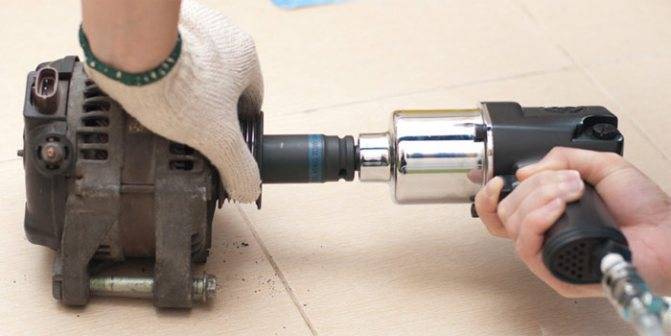

Установка и съем гаек и болтов

Установите насадку нужного размера на пистолет, отрегулируйте, плотно ли держится насадка на гайковерте с помощью фиксатора, если таковой имеется на гайковерте. Для изменения направления вращения инструмента поверните переключатель у основания пистолета. Установите пистолет с насадкой на болт, который вы хотите раскрутить или ослабить. Нажмите на спусковой крючок, чтобы запустить гайковерт.

Перед работой гайка устанавливается на болт вручную. Поверните переключатель у основания пистолета на вращение по часовой стрелке. Потом установите пистолет с насадкой на гайку, которую вы хотите закрутить. Нажмите на спусковой крючок, чтобы затянуть гайку.

Материалы гайковертов

Самые дешевые и маломощные гайковерты обычно выполнены из пластика. Пластик можно встретить и в достаточно дорогих моделях, но в них он очень качественный и применяется не для удешевления производства, а для уменьшения веса самого гайковерта.

Часто можно видеть и металлические корпуса, из совершенно разных металлов. Но рабочие механизмы в обоих случаях будут выполнены из металла и латуни. Также на корпусе используются прорезиненные вставки и теплостойкие накладки.

Конечно, нужно понимать, что если дома можно обойтись и вариантом, выполненным из пластика, то, например, в шиномонтаже это не приемлемо – долго такой гайковерт не проработает.

Как и где работает?

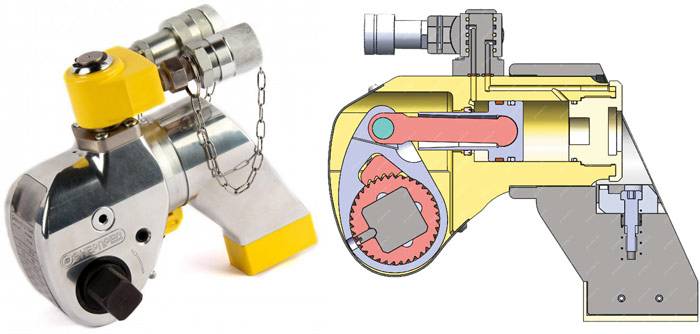

Динамометрический ключ с гидравлическим приводом изобрели еще в 1960-е годы. Подобный инструмент быстро оценили и сотрудники авторемонтных мастерских, и специалисты, занятые монтажом крупных металлоконструкций в строительстве

Гидравлический привод привлек внимание инженеров и механиков прежде всего тем, что он создает наивысший крутящий момент в сравнении с аналогами. А потому даже самые сложные и трудоемкие рабочие операции будут выполняться очень легко

Что немаловажно, это упрощение работы не сказывается на точности, более того, другие виды привода не могут гарантировать такого небольшого допуска

В результате динамометрический ключ оказался ценнейшим помощником в работе экипажей морских судов, в обслуживании летательных аппаратов. Пользуются им монтажники газопроводов, нефтепроводов, водопроводных и тепловых сетей. Еще этот инструмент нужен на нефтеперерабатывающих и химических заводах. Но поскольку в жилых домах столь крупные метизы встречаются редко, это скорее устройство для профессионалов.

По шлангу, рассчитанному на подачу жидкости под повышенным давлением, смазывающая жидкость из насоса продвигается в рабочую часть инструмента. Ее торцевой сегмент выполняется в виде или сменяемой насадки, или подстраиваемого зажима с клеммами. Задавая определенные параметры поступления гидравлической жидкости, можно точно определить требуемый вращающий момент. В состав рабочей головки входят:

• наружный корпус;
• клапан предохранителя;
• трансмиссия;
• цилиндр (иногда несколько цилиндров).

Для определения точного уровня вращающего момента используются:

• изменение геометрии частей передаточного механизма;
• варьирование давления выходящей из цилиндра жидкости;
• смена расстояния, отделяющего середину цилиндра от середины приводной детали.

Гидравлические ключи со сменной головкой серии TSL.

ЦЕНЫ на сайте:

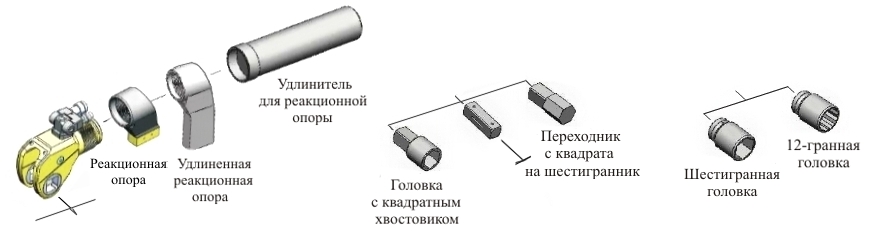

Легкие и компактные гидравлические гайковерты серии TSL от компании TRITORC выполнены из специальных сплавов (алюминиево-титановый сплав) и разработаны для создания крутящего момента при работе с самыми трудными болтовыми соединениями. Гидравлический гайковерт TSL обеспечивают высокоточную затяжку и ослабление соединения. Максимальный крутящий момент, обеспечиваемый гидравлическими динамометрическими ключами компании TRITORC, составляет 70 000 Нм. Все динамометрические ключи обладают точностью ±3%. Все инструменты калибруются и проходят испытания на испытательном стенде в лаборатории компании и сопровождаются свидетельством. На корпусе инструмента выгравирована таблица моментов затяжки. Поворот реактивного рычага и муфты составляет 360º, что позволяет оператору точно расположить корпус инструмента даже при работе в зонах с ограниченным доступом. Инструмент оснащен антиреверсивным предохранителем, который обеспечивает точную затяжку и долговременную работу. Положение заднего хода или ослабления достигается путем извлечения квадратного хвостовика и его присоединения с другой стороны корпуса. Аксессуары: реактивные рычаги, квадратные хвостовики, прямые шестигранные хвостовики, ударные головки. Малый вес, получение нужной величины выходного крутящегося момента, простое исполнение, защелка мелкозубчатого механизма, высокая прочность, быстродействие.

ТЕХНИЧЕСКИЕ ДАННЫЕ КЛЮЧЕЙ ГИДРАВЛИЧЕСКИХ TSL:

	TSL-07	TSL-1	TSL-3	TSL-5	TSL-8	TSL-10	TSL-20	TSL-25	TSL-35	TSL-50
Выходной квадрат	3/4	3/4	1	1. 1/2	1. 1/2	1. 1/2	2. 1/2	2. 1/2	2. 1/2	2. 1/2
Min крутящий момент, нм	108	178	420	725	1050	1533	2600	3460	4860	6925
Max крутящий момент, нм	1130	1779	4204	7249	10800	15330	26675	34750	48675	69247
Вес, кг	1.8	2.5	4.9	9.5	10.8	14.7	26	34.8	50	65

РАЗМЕРЫ ГИДРАВЛИЧЕСКИХ ГАЙКОВЕРТОВ TSL:

	TSL-07	TSL-1	TSL-3	TSL-5	TSL-8	TSL-10	TSL-20	TSL-25	TSL-35	TSL-50
Длина инструмента, мм	L1	110	144.5	178	213	222	246	305	321	371	376
Длина габаритная, мм	L2	139	173	228	274.5	292	317	383	401	465	528
Ширина инструмента, мм	H1	42	52	69.5	82.5	92	102	121.5	120	137	162
Ширина габаритная, мм	H2	65	70	94	128.5	134	142	183	200	216	226
Высота инструмента, мм	H3	77	95.5	115	149	167	182	220	246	282	291
Высота габаритная, мм	H4	108	136	176	199	217	232	270	297	332	326
	R1	21	26.3	34.5	39	47	51	59	66	77	78.8
	R2	68	85	111.5	140	153	154	186	199	241	295
