Шланг для компрессора

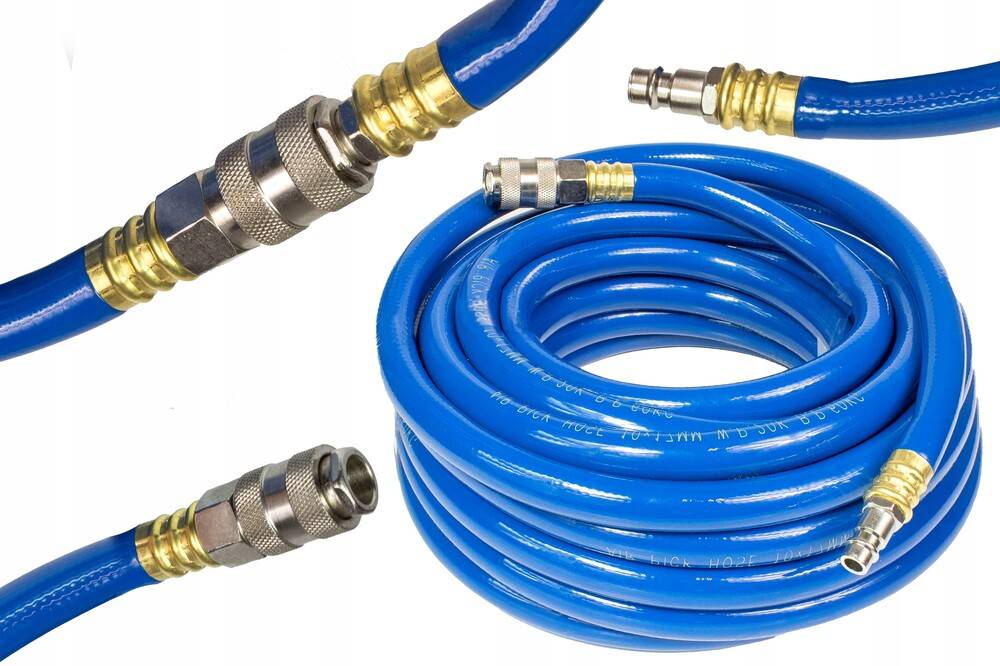

Фитинги и разъемы

Почти все витые и многие прямые шланги продаются вместе с установленными фитингами (наконечниками). Это дает возможность сразу подключаться к компрессору и пневматическим инструментам. С помощью фитингов несколько рукавов также объединяют в один, чтобы расширить зону действия.

Каждый дополнительный фитинг или переходник способствует снижению давления в магистрали, поэтому нужно свести их использование к минимуму.

При покупке шланга обратите внимание на размеры и типы («папа», «мама») установленных разъемов. Качественные, надежные соединения крайне важны для эффективного и безопасного использования пневматических инструментов

Требования к инструменту

Насколько часто пульверизатор будет задействован в работе? Если он нужен, чтобы покрасить один автомобиль или несколько, то для таких объемов нет нужды в приобретении дорогого профессионального устройства. Но при этом всё же необходим пистолет для покраски, который сможет хорошо справиться со своими задачами. Для таких целей подойдут недорогие устройства типа HVLP с необходимыми характеристиками.

Чтобы выбирать инструмент, следует также определить задачи, которые придется решать. Есть распылители, где разные системы распыления. Чтобы сделать правильный выбор, следует познакомиться с теорией и разобраться во всем разнообразии инструментов и их характеристиках. Только так можно сделать правильный и грамотный выбор.

Для покраски машины подойдет любое приспособление, но чем выше качество устройства, тем лучшим будет конечный результат покрытия. Для начинающих специалисты рекомендуют приобретать максимально бюджетное, но качественное решение, а затем, когда накопится опыт, можно купить и более профессиональный пульверизатор.

Назначение компрессорного шланга

Современный шланг для нагнетателя воздуха выступает как воздушной магистрали, которая необходима для непосредственной передачи воздуха от нагнетающего элемента к распылителю краски. Во многих случаях используется витой вариант выполнения, который отличается большой эффективностью в использовании. Среди остальных особенностей отметим приведенные ниже моменты:

Может использоваться для подключению к заклепочному устройству, которое за счёт создаваемого давления обеспечивает качественное крепление.
Гайковерт также часто работает от нагнетателя воздуха.

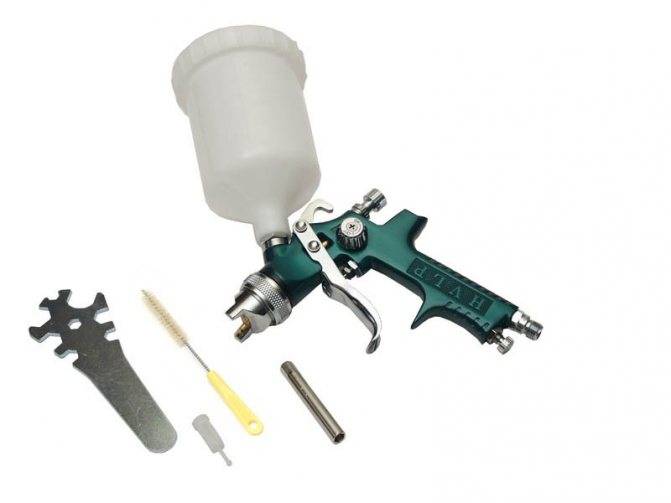

Краскопульт-распылитель сегодня получил очень большое распространение. Его можно использовать для распыления довольно различных веществ по поверхности.
Особенным инструментом можно назвать пульверизаторы для краски, назначение которых состоит в точном распространении краски.
Встречается просто очень большое число самых разнообразных пистолетов, которые предназначены для проведения строительных работ.

Не все оборудование компрессорного типа укомплектовывается шлангами, в большинстве случаев его необходимо приобретать отдельно. По мимо этого, аналогичную магистраль нагнетателя воздуха приходится покупать в случае создания конструкции собственным руками.

Шланги для профоборудования

Для профессиональных нужд спиральные шланги с внутренним диаметром до 6 мм не подходят, т.к. они не в состоянии подавать требуемое количество воздуха. Многие профессионалы для работы выбирают резиновые пневмопроводы с армирующим слоем, рассчитанные на рабочее давление 10 бар. Несмотря на то, что компрессоры выдают до 8 бар, у шлангов должен быть запас прочности.

В профессиональных малярных мастерских нередко можно увидеть подключение при помощи стандартного кислородного шланга. Это довольно качественное изделие, соответствующее ГОСТу. Прочие виды резиновых трубок используются редко, поскольку они либо слишком тяжелые и не гибкие, либо перегибаются.

Выбирая шланг для конкретного компрессора и краскопульта, необходимо учитывать диаметр штуцеров и прочих разъемов, при помощи которых придется подсоединять различное оборудование. Чаще всего используют быстросъемные фитинги типа «папа» и «мама».

Стандартная система для покраски авто состоит из компрессора, влагоотделителя и краскопульта, которые соединяются между собой шлангом. Соответственно, требуется два шланга – один от компрессора к влагоотделителю, другой – от влагоотделителя к пульверизатору. Количество фитингов определяется, исходя из имеющегося оборудования (иногда фитинги входят в комплект, иногда – нет).

Для коммуникации часто используют и резьбовые штуцера. Сам шланг насаживается на наконечник, оснащенный кольцевыми бороздками. Чтобы трубка не спадал и не травил воздух в месте соединения, его обязательно следует затянуть хомутом.

Соединения пневматических трубок должны быть очень надежны. Не допускается свободная насадка (без хомутов) или работа со старыми быстросъемными фитингами, которые травят воздух и поднимают пыль в покрасочной. Шланги часто спадают в самый неподходящий момент, и тогда окрашиваемая деталь забрызгивается краской, а воздух насыщается пылью.

Покраска авто является завершающим этапом большинства типов кузовных работ и сама относится к ним. Для осуществления покраски авто применяют краскораспылители. Существует несколько типов данных инструментов, выделяемых на основе принципа функционирования и источника энергии. Одни из них – это пневматические краскораспылители. Такие устройства используют в качестве источника энергии компрессоры, а подключение к ним осуществляют посредством шлангов для краскопультов. Данная статья посвящена рассмотрению данных приспособлений.

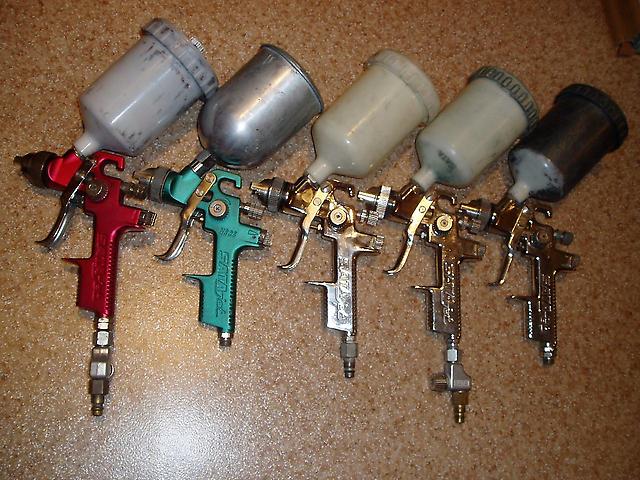

Сколько распылителей следует иметь?

Специалисты рекомендуют иметь несколько распылителей для разных задач и для работы с разными материалами. Существуют модели, предназначенные только для лака или только для краски, для грунта. Если средства позволяют, стоит приобрести краскопульт под каждый материал и под каждую задачу. В данном случае не придется решать проблемы с попаданием в лак краски, которую распыляли незадолго до него.

Естественно, не стоит покупать три устройства – существуют специалисты, использующие одни пистолет, дюза равна 1,6, и этим инструментом наносятся любые материалы. Однако, много времени займет очистка краскораспылителя.

Назначение компрессорного шланга

Современный шланг для компрессора выступает в качестве воздушной магистрали, которая предназначена для непосредственной передачи воздуха от нагнетающего элемента к краскопульту. В большинстве случаев применяется витой вариант исполнения, который характеризуется высокой эффективностью в применении. Среди других особенностей отметим нижеприведенные моменты:

Может применяться для подключению к заклепочному приспособлению, которое за счет создаваемого давления обеспечивает надежное крепление.
Гайковерт также часто работает от компрессора.
Краскопульт-распылитель сегодня получил весьма широкое распространение. Он может применяться для распыления самых различных веществ по поверхности.
Особым инструментом можно назвать аэрографы, предназначение которых заключается в точном распространении краски.
Встречается просто огромное количество различных пистолетов, предназначенных для проведения строительных работ.

Не все компрессорное оборудование комплектуется шлангами, в некоторых случаях его приходится покупать отдельно. Кроме этого, подобную магистраль компрессора приходится приобретать в случае создания конструкции своим руками.

Критерии выбора

Чтобы воздушный компрессорный шланг полностью соответствовал потребностям покупателя, при выборе необходимо учитывать множество характеристик изделия: длину, использованный материал, давление и т.д.

Длина

Перед покупкой шланга необходимо определиться с его длиной. Если она будет слишком большой, это приведёт к потере давления. При расчётах следует учитывать мощность компрессора. На рынке представлены рукава стандартных размеров: 6, 8, 12, 15, 20, 25 м.

Рекомендуется выбирать длину чуть больше, чем расстояние между компрессором и подключаемым оборудованием, так как при работе шланг не должен постоянно находиться в натянутом положении.

Внутренний диаметр

Этот параметр влияет на пропускные характеристики рукава: чем выше данный показатель, тем больший объём воздуха сможет прокачать компрессорная установка за единицу времени.

Это особенно важно при работе с пневматическими инструментами, которые требуют интенсивной подачи: для них лучше всего использовать шланги с большим внутренним диаметром. Однако покупка таких рукавов не всегда целесообразна

Если рабочее давление соответствует потребностям подключаемого оборудования, то можно приобрести шланг меньшего диаметра, сэкономив определённую сумму.

Материал

Эксплуатационные характеристики рукавов во многом зависят от материала изготовления.

На рынке представлено 6 вариантов:

Поливинилхлоридные шланги имеют множество преимуществ: невысокая стоимость, хорошие эксплуатационные характеристики, малый вес. Минусами являются неустойчивость к физическим воздействиям и низким температурам.

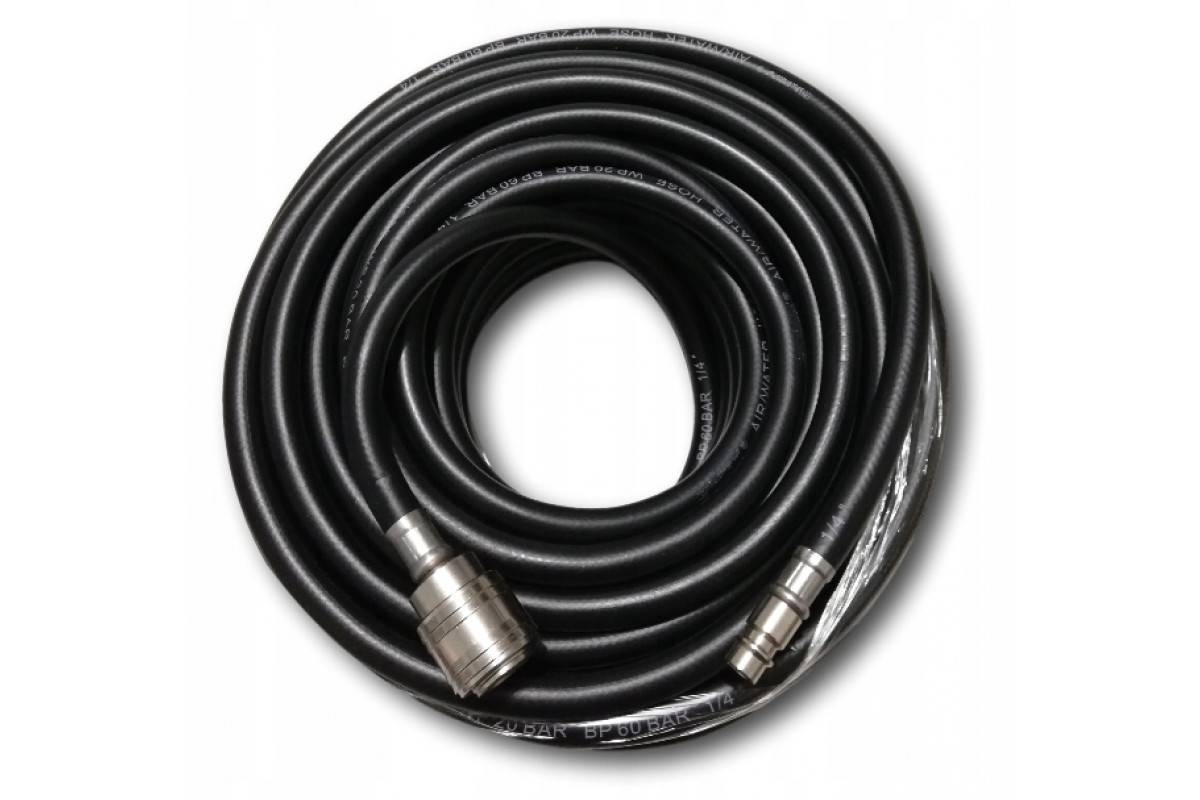

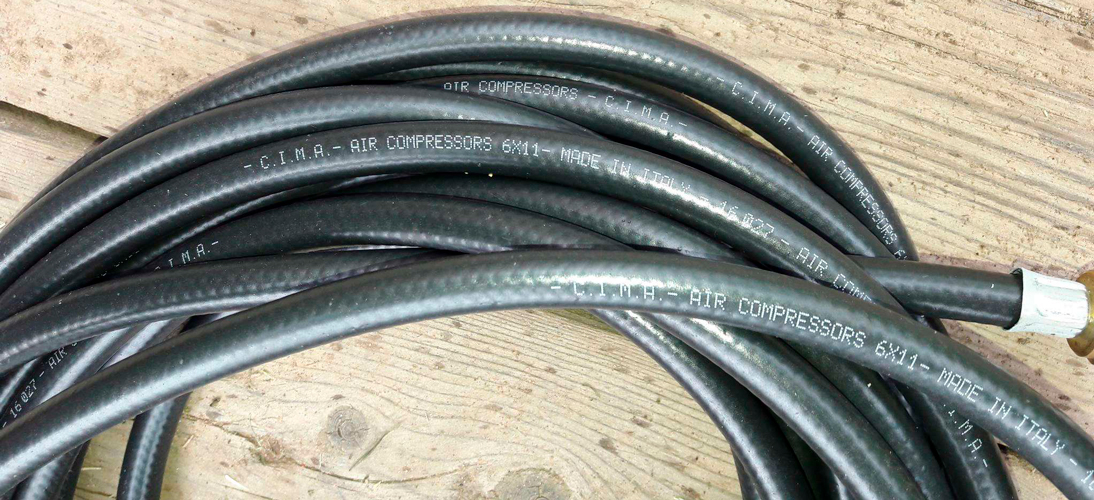

Резиновые рукава обладают высокой прочностью, устойчивостью к механическим и температурным воздействиям, что позволяет использовать их в любых климатических условиях. Недостатками являются большой вес и сложность переноски.

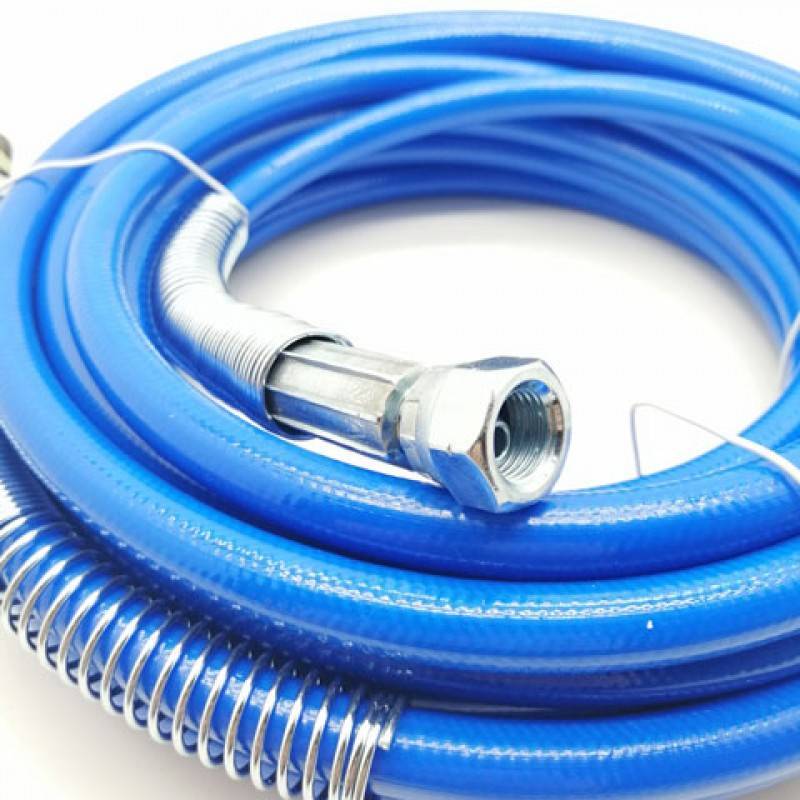

Рукава из полиуретана имеют лучший набор эксплуатационных характеристик: эластичность, износостойкость, устойчивость к изгибам и низким температурам. Эти модели обычно приобретают для подключения пневматических инструментов.
Комбинированный вариант из резины и полиуретана, армированный синтетическими нитями. Рукава такого типа устойчивы к падениям, пережатиям и другим механическим воздействиям, но при этом они много весят и дорого стоят. Их используют, в основном, на производстве или для обустройства воздушных магистралей.
Рукава из полиамида имеют непродолжительный срок службы, неустойчивы к изгибам и изломам. Единственным их преимуществом является низкая стоимость.
При помощи силиконовых шлангов инструмент подключают крайне редко. Они не способны выдерживать высокое давление, неустойчивы к перепадам температур. К их достоинствам относятся гибкость и небольшой вес. Часто используются для аквариумов.

Штуцеры

Шланги подключаются при помощи штуцеров типа «ёлочка», подходящих по диаметру. Витые рукава соединяются штуцерами с резьбой диаметром 1/4 или 3/8. Сверху для надёжности затягивается хомут.

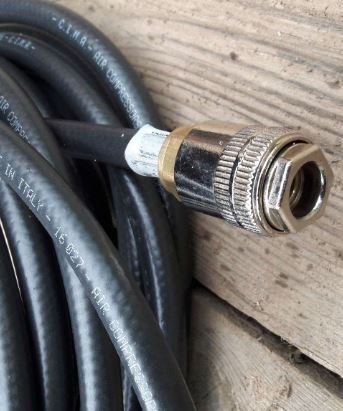

Подключение к компрессору выполняется через муфту типа «рапид», оснащённую обратным клапаном, конструкция которой обеспечивает поступление воздуха только при подсоединённом штуцере.

Такая быстросъёмная система позволяет выполнять поочерёдное подключение нескольких шлангов с фитингами соответствующего размера, что очень удобно при необходимости работать попеременно несколькими инструментами.

Другой популярный тип подключения – байонет. Механизм состоит из двух частей, одна из которых имеет выступы-штифты, а другая — соответствующие им по количеству и размеру прорези. Первый элемент вставляется во второй и проворачивается, обеспечивая надёжное соединение.

Рабочее давление

Этот параметр обязательно нужно учитывать при выборе шланга. Большинство рукавов рассчитано на давление 6-8 бар. Существуют модели, выдерживающие до 20 бар, однако их используют достаточно редко. Если рабочее давление шланга не будет соответствовать реальному давлению в системе, стенки рукава быстро разрушатся.

Обычно при изготовлении шлангов в них закладывается определённый запас прочности. Однако в условиях постоянных нагрузок любой рукав рано или поздно приходит в негодность. Это следует учитывать при выборе рабочего давления.

Область применения

Условия использования рукава определяются его типом и материалом изготовления. При помощи шлангов прямого типа из резины и ПВХ обустраиваются воздушные магистрали от компрессорной установки до места проведения работ. Спиральные шланги из полиамида и полиуретана применяются для подключения пневматического инструмента. Возможны и другие варианты: всё зависит от конкретных обстоятельств.

Характеристики выбора

Выбору магистрали для компрессора следует уделять довольно много внимания, так как неподходящий вариант исполнения существенно снижает функциональность устройства. Наиболее важными параметрами назовем следующие моменты:

Длину.
Диаметр.
Тип применяемого материала при изготовлении.
Тип используемого соединения.
Допустимое рабочее давление.

При выборе каждому параметру следует уделять довольно много внимания. К примеру, если диаметр будет недостаточным, то устройство не сможет передать достаточное количество среды на момент работы.
