МЕГЕОН 00100
Портативный паяльник являет собой миниатюрный прибор с USB интерфейсом. Гибкая система настроек позволяет удобно использовать модель. OLED-дисплей дает возможность контролировать рабочие моменты визуально. Основные характеристики:
- напряжение – 19 В;
- мощность – 50 Вт;
- температура нагрева – 100-400 градусов.
Медное жало имеет защитное покрытие.
Благодаря USB интерфейсу есть возможность подключаться к компьютеру и производить настройку. МЕГЕОН имеет хороший функционал с небольшими размерами и весом. Прибор оснащен спящим режимом и быстро разогревается.
Прибор быстрый в разрядке. Иногда бывает проседание мощности (все-таки работа не от сети). Цена великовата для него, несмотря даже на его особенности.
Советы экспертов
Чтобы успешно починить эл. паяльник своими руками, нужно делать это так, как советуют эксперты:
- При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого. Между рядами намотки нужно укладывать слюдяную прокладку.
- При пайке деформированных или неисправных деталей нужно избегать механических нагрузок на шнур. Это надолго сохранит электрический нагреватель.
- Нельзя оставлять включённой надолго спираль паяльника, чтобы избежать замыкания электропроводки при неисправности входящих в него деталей.
- При ремонте нужно использовать регулятор мощности для выбора безопасного режима нагрева жала.
- Если не удалось избежать перегрева прибора и безопасного использования жала, то расплавленное место тщательно изолируют. Выполняют изолентой и кембриком, надетым на повреждённое жало.
Своими руками осуществить ремонт паяльника просто. Для этого нужно разобраться в причинах неисправности, правильно рассчитать мощность электросети для работы.
https://youtube.com/watch?v=yVtsL-CWW80
Модельный ряд газовых паяльников и технические характеристики

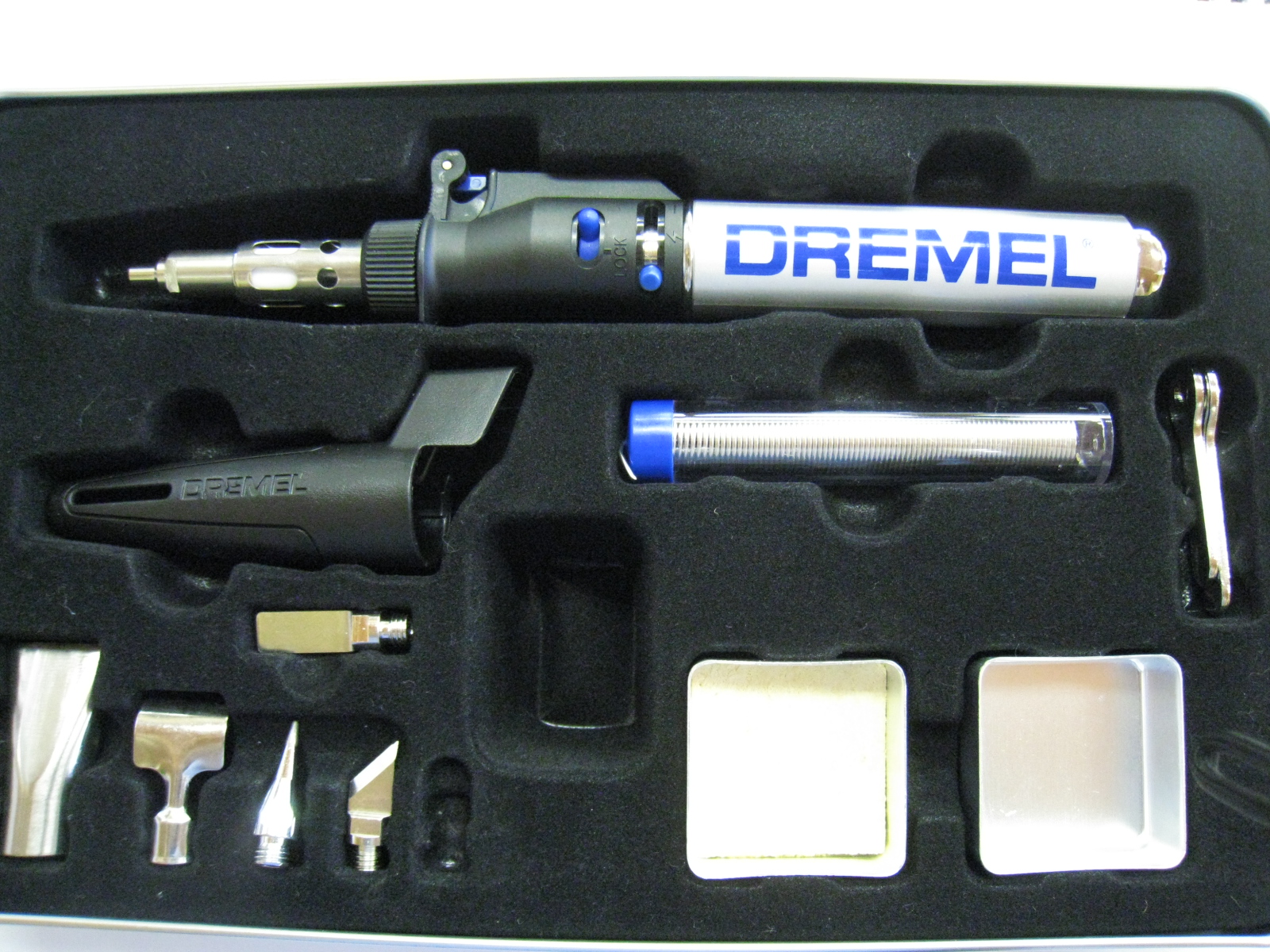

Газовый паяльник Dremel Versatip 2000 – одна из самых популярных и востребованных моделей в серии. Он служит как для обыкновенной, так и для высокотемпературной пайки, благодаря наличию специальных насадок. В комплекте их 6. Инструмент может устанавливаться на несколько температурных режимов. Он удобный в использовании. Для хранения всех материалов в комплекте поставляется жестяной кейс.
Технические характеристики газового паяльника Dremel 2000 Versatip:
- Тип воспламенения: пьезо.
- Время горения: 30 минут – 1 час.
- Габариты: 335 х 175 х 55 мм.
- Масса: 135 г.
Газовый паяльник Dremel Versatip 2200 – это безопасный инструмент для работы с открытым пламенем. Они идет с паяльной насадкой и катализатором. Это многофункциональный вариант в серии. Паяльник не отличается мобильностью, поэтому больше подходит для использования специалистами в собственной мастерской. Работает техника также на сжиженном бутане и быстро разогревается, но во многом отличается по внешнему виду от предыдущей модели:
- Тип воспламенения: пьезо.
- Время горения: 75 минут – 1,5 часа.
- Габариты: 295 х 180 х 55 мм.
- Температура: 1200 градусов Цельсия.
- Емкость для газа: 42 мл.
Dremel Versatip Xmas 2013 – газовый паяльник, основной специализацией которого стало тиснение. В комплекте идут специальные краски, пудра и карандаш. Это касается заготовок и прочих аксессуаров. Остальные функции тут также доступны. Модель уступает по мощности остальным аналогам, но для заложенных в нее целей применения этого вполне достаточно:
- Тип воспламенения: пьезо.
- Расход ресурсов: 12 г/час.
- Время горения: 30 минут – 1 час.
- Габариты: 287 х 179 х 67 мм.
- Масса: 135 г.
Dremel Versatip 2000 Hobby – это прямой аналог газового паяльника Dremel Versatip 2000, который обладает более простой комплектацией. Во многом параметры и рабочие характеристики данных моделей схожи:
- Тип воспламенения: пьезо.
- Время горения: 30 минут – 1 час.
- Габариты: 335 х 175 х 55 мм.
- Масса: 135 г.
Dremel VersaFlame – техника для безопасной работы с открытым пламенем. В комплекте идут катализатор и насадка для пайки. Модель обладает большим количеством функций. Газовая паяльная станция предназначена по большей части для стационарной работы. В качестве топлива используется сжиженный бутан. Модель быстро разогревается. Характеристики:
- Тип воспламенения: пьезо.
- Время горения: 75 минут – 1,5 часа.
- Габариты: 295 х 180 х 55 мм.
- Температура: 1200 градусов Цельсия.
- Масса: 227 г.
- Емкость для газа: 42 мл.
Инструкция по эксплуатации
Не разрешается применять устройство вблизи с предметами, которые легко воспламеняются. Использовать газовый паяльник следует только в помещениях с хорошей вентиляцией. Запрещается прикасаться к факелу и насадкам, так как высокая температура приведет к появлению ожога. Не стоит допускать ударов и падения, так как это может навредить паяльнику.
При необходимости замены жала нужно убедиться, что оно не находится под высокой температурой. Насадка легко снимается, а на ее место ставится другая, но делать это лучше при отключенном устройстве. Перед запуском нужно сначала пустить газ на несколько секунд, а затем поджечь его.
Заключение
Компания «Дремель» предлагает разнообразие паяльников для профессиональной деятельности. Несмотря на имеющиеся недостатки, они становятся наиболее оптимальным выбором для повседневных задач. При умелом и аккуратном обращении техника прослужит длительный срок. В модельном ряду есть свои востребованные варианты, например, газовый паяльник Dremel 2000 Versatip. Они становятся оптимальным решением как для профессионалов, так и для тех, кто занимается пайкой в домашних условиях. Стоимость такого оборудования выше, чем у конкурентов, но она вполне окупается его качеством.
Рейтинг лучших моделей до 1 500 рублей
REXANT 12-0185
Качественный товар для домашнего пользования, который подойдет любителем и новичкам. Никаких сложностей по заправке конструкции нет. В техническом паспорте все подробно описано. Объем топливного бака составляет 15 мл, что является оптимальным решениям и хватит для проведения несложной операции.
Тип пламени – карандашное, что подойдет для ремонта бытовой техники. Макс. и мин. температура – 500 и 400 градусов, соответственно. В комплекте присутствует две насадки, которые легко заменяются. На продукт распространяется годовая гарантия.
Средняя стоимость – 1 200 рублей.
REXANT 12-0185
Достоинства:
- Разогревается за 20 секунд;
- Хорошо поддерживает температурный режим;
- Качественная комплектация;
- Простое обслуживание;
- Небольшая цена;
- Эффективность;
- Подходящий вариант для домашнего использования.
Недостатки:
Не выявлено.
КАЛИБР ГУБ-150
Менее популярная модель, в основном из-за большого количества брака. Однако этот вариант отличается привлекательной ценой, которая составляет всего 690 рублей. Тип подачи газа – заправляемая емкость. В качестве топлива используется бутан. КАЛИБР ГУБ-150 подойдет для тех, кто нечасто пользуется подобным устройством, но в хозяйстве он важен.
Качество сборки на среднем уровне. Присутствует регулятор пламени, который работает не так хорошо, как в других моделях и пьезоподжиг. Также в комплекте предусмотрено 5 насадок, что является преимуществом. Диаметр сопла – 9 мм. Мощность прибора составляет 150 Вт. Время полной заправки – 10 секунд.
КАЛИБР ГУБ-150
Достоинства:
- Удобство;
- Небольшие размеры;
- Цена;
- 5 насадок;
- Хороший корпус;
- Мощность.
Недостатки:
- Быстро кончается газ;
- Неудобная регулировка;
- Попадается брак.
Kraftool 55504-H8
Хорошая модель для частого использования дома или на даче. Подача осуществляется посредством специальной емкости, объемом 15 мл. При этом герметизация выполнена на высшем уровне и газ не покидает пределы. В качестве горячего топлива применяется пропан-бутан, наиболее популярное средство, которое легко найти практически в каждом магазине.
Чтобы пользователю было легче контролировать пламя, присутствует специальный регулятор. С его помощью можно установить определенное значение. Температура жала – 450 градусов, при этом температура пламени составляет 1300 градусов, что позволит соединять мягкие металлы. Время непрерывной работы составляет 60 минут.
В комплекте присутствует 4 насадки, которые можно быстро заменить, также имеется припой, губка для чистки жала и инструкция с футляром. Производитель распространяет гарантию на продукт – 12 месяцев.
Средняя стоимость – 1 470 рублей.
Kraftool 55504-H8
Достоинства:
- Одно из лучших бюджетных решений;
- Подойдет профессионалам и новичкам;
- Качественная пайка;
- Удобный регулятор;
- Проста заправка;
- Корпус;
- Газ не утекает;
- Время непрерывной работы – 60 мин.
Недостатки:
Не выявлено.
TDM ELECTRIC SQ1025-0102
Бюджетная модель, которая справится с любой бытовой проблемой. Объем топливного бака – 12 мл, чего хватит на 1.5 минуты непрерывной работы. Такое значение связано с плохой герметизацией, отчего газ улетучивается. Используемое топливо для заправки – бутан. Также для удобства присутствует регулятор пламени.
Вариант предназначен для неактивного использования. В комплекте присутствует две насадки, которые хорошо выполнены и человек может ими легко воспользоваться. Максимальная температура пламени – 1300 градусов.
TDM ELECTRIC SQ1025-0102
Достоинства:
- Небольшая стоимость;
- Удобный регулятор;
- Хорошо держит температуру;
- Комплектация.
Недостатки:
Быстро улетучивается топливо.
Устройство инструмента
Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.
Паяльники небольшой мощности
Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:
- стальная трубка (4);
- предохранительный кожух (5) с уплотнительным кольцом (6);
- контактная клемма (7);
- витой провод питания (9);
- ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.
На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.
На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.
Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.
Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.
К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.
Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.
Газовый паяльник
В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.
Инфракрасный паяльник
Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.
Паяльная станция
В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).
К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.
Оборудование для соединения пластиковых труб
Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.
Как выбрать модель газового паяльника?
Компактность и энергонезависимость устройства позволяет успешно соединять различные детали, расположенные в труднодоступных местах, либо вдали от электросети. Газовые паяльники хороши тогда, когда к качеству соединения не предъявляется особых требований, зато само соединение необходимо произвести быстро. Ближайшие конкуренты – электропаяльники на батареях, в частности, Pro’sKit SI-B162 – не могут обеспечивать нагрев паяных деталей до температур, превышающих 400ºС, а ёмкости элементов хватает лишь для непродолжительной, точечной пайки. Низким электропотреблением отличаются и импульсные паяльники, но их беспроводные варианты промышленностью не выпускаются, а применяемое импульсное напряжение вынуждает соблюдать особые правила техники безопасности.
Основным критерием выбора считается максимальная температура на наконечнике, и возможности её изменения. Для качественных газовых паяльников диапазон регулировки должен находиться в пределах 200…2000ºС, что позволяет работать как с различными припоями, так и с ювелирными изделиями. При необходимости создания более высоких температур (около 2000ºС), следует ориентироваться на профессиональные модели, например, BernzOmatic JT 539 Т-E ТУРБО.
Если паяльник приобретается для многоцелевого применения, то наличие регулятора пламени обязательно. Например, газовый паяльник Kemper 10500 предназначается только для тонких работ (микросхемы, мелкие украшения), а потому даёт остронаправленную струю пламени. При необходимости дополнить набор насадок желательно приобретать аксессуары от того же производителя.
При работе газовым паяльником в полевых условиях в отзывах часто упоминается факт затухания пламени от сильного порыва ветра. В таких ситуациях рекомендуется разжечь открытый огонь, а затем, при разогреве катализатора перейти на так называемое конвективное пламя. Газовые паяльники, предусматривающие каталитическое горение, имеют эксплуатационное преимущество.

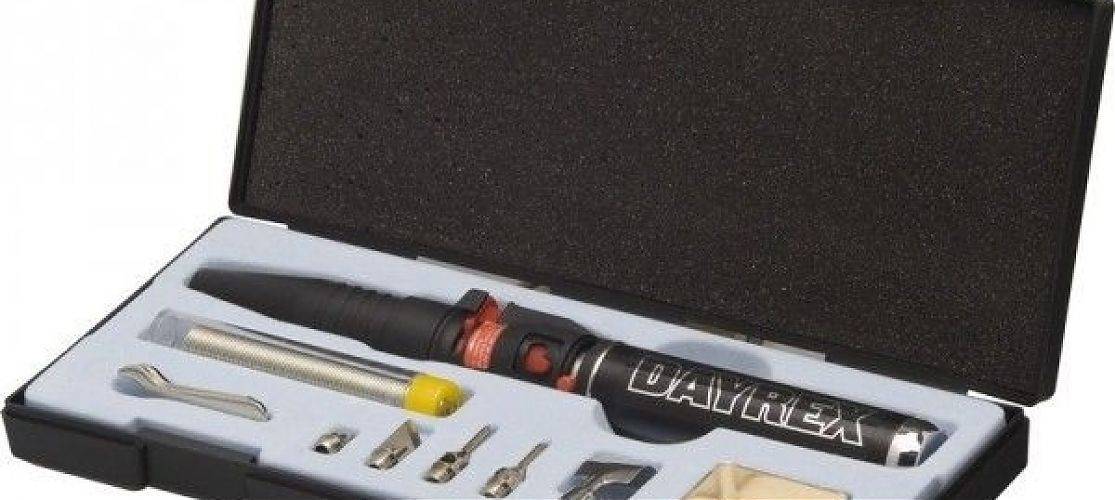

Среди востребованных моделей – размерная линейка Dayrex (паяльники комплектуются зажимными губками), Ersa Independent (газовые паяльники немецкого производства, предназначенные для использования профессионалами). Цена на рассмотренные модели различны: от 2500…3500 руб. за изделия от Dremel, до 10000…12000 руб. за газовые паяльники Kemper или Ersa.
Захваты для монтажа лестничного марша. Как выбрать и использовать?
Монтажно-тяговый механизм. Средство от безвыходных ситуаций

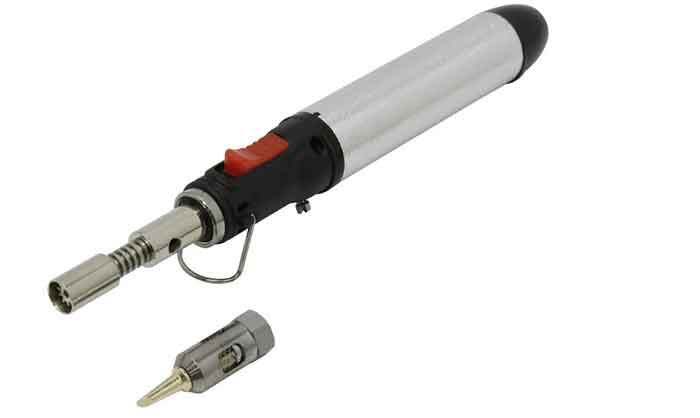

Принцип действия газового паяльника
Устройство состоит из следующих частей:
Горелки, которая является источником пламени. Сопла – рабочего наконечника, непосредственно подогревающего соединяемые детали. Узла поджига пламени: им обычно является пьезоэлемент, но может быть и обычный кремень, который используют в зажигалках. Ёмкости с топливом, в качестве которого обычно используется изобутан (но годится и любое иное топливо, например, бутан, применяемое для зажигалок или туристических печей). Пластикового корпуса, где размещаются все прочие узлы. Катализатора пламени, предназначенного для равномерного нагрева жала газового паяльника. Регулирующих элементов – вентиля подачи газа, предохранителя от случайного включения и управляющей кнопки. Решётчатого воздухозаборника.
Подготовка к применению газового паяльника состоит в последовательном выполнении следующих операций – заправки паяльника газом, установки наконечника требуемой формы (в комплекте к газовому паяльнику предусматривается несколько сменных насадок), подачи топлива к соплу, поджига топлива и установки при помощи кнопки требуемых характеристик пламени: длины и формы факела, определяющих температуру на кончике жала. Весь процесс подготовки газового паяльника к работе занимает не более минуты, в то время, как для нагрева электрического паяльника до необходимой температуры потребуется значительно больше времени.
Сфера применения газовых паяльников довольно широка. Кроме традиционных паяльных операций они способны разрезать полипропиленовые трубы, выполнять поверхностный подогрев металлических изделий с целью более лёгкого удаления ржавчины, снимать старую краску, выжигать разнообразные орнаменты на древесине и т. д.
Принцип действия
Конструктив основных моделей газовых паяльников состоит из следующих элементов:
- резервуар для топлива;
- газовая горелка с решеткой из керамики, встроенной в корпус;
- рабочая насадка.
Рабочий процесс начинается при смешивании газа с окружающим кислородом. Запуск производится от встроенного пьезоэлемента или внешнего источника горения путем подачи пламени. При помощи регулирующей кнопки можно изменять интенсивность пламени, осуществляя регулировку рабочей температуры. Керамическая решетка с тонким слоем платины является катализатором, который следит за равномерным горением и нагреванием жала.
Основной плюс газовых приборов — в том, что устройство может работать автономно без каких-либо дополнительных элементов питания. Устройства позволяют паять детали разных габаритов в любых условиях. Такие приспособления применяют в тех местах, где доступ затруднен. При работе с электрическими паяльниками рабочая область ограничивается длиной кабеля и зависит от наличия электрической сети.
Во многих моделях есть блокировка для защиты устройства от самопроизвольного включения. Время нагрева — до 450-2000°С — от 15 до 30 сек. Приборы могут работать в нескольких режимах:
- Пайка горячим жалом с применением соединительного материала.
- Режим горелки (термообработка поверхностей деталей при помощи пламени).
- Пайка воздухом, осуществляемая узконаправленным потоком газа.
Огромный ассортимент имеющихся газовых паяльников порой вызывает сложность при подборе подходящего инструмента. Поэтому надо учитывать, какие цели и задачи будут ставиться перед приспособлением
Выбирая нужное приспособление для пайки или резки, нужно заострить внимание на некоторых параметрах:
- Максимальная температура. Область применения прибора зависит от температурного диапазона. Для бытовых целей подойдёт любая модель, способная нагреваться до 1000-1500°С. Профессиональное оборудование раскаляется до 2000°С.
- Наличие регулятора уровня пламени позволяет подобрать нужную температуру и интенсивность горения.
- Тип пламени. Паяльники подразделяются на устройства, имеющие вихревой пламенный поток, карандашное пламя, многоцелевое пламя. Первый тип находит применение в том случае, если есть необходимость в сильном нагреве поверхности. Второй пригодится для точечной концентрации тепла. Устройства с многоцелевым пламенем используют в такой ситуации,когда не нужно слишком нагревать объект.
- От объема бачка с горючим зависит ресурс работы устройства. Чем меньше емкость, тем чаще потребуется дозаправка.
- Тип розжига. Модели могут оснащаться пьезоэлементами, они удобнее тех, запуск которых производится от внешнего источника огня. В полевых условиях, например, при отсутствии под рукой зажигалки или спичек, такой прибор превращается в бесполезную вещь.
В зависимости от выполняемых функций и частоты применения устройства можно поделить на следующие основные группы: профессиональные, стационарные, бытовые (многоцелевые с различными насадками).
Топ — 7 газовых паяльников для домашнего пользования

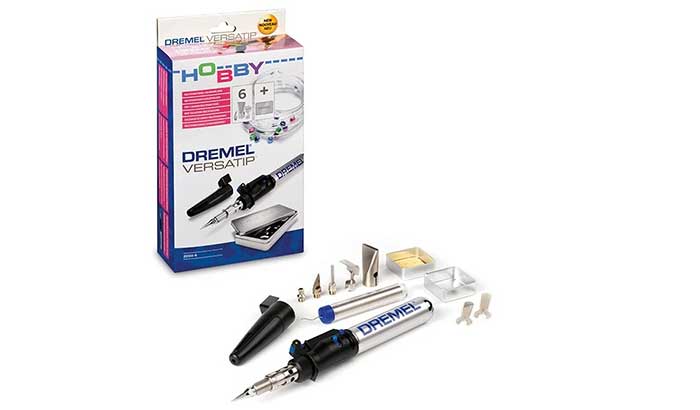

Dremel VersaTip (2000-6) Hobby
Мне нравитсяНе нравится
Тип подачи газа | заправляемая ёмкость |
Какой газ | бутан |
Ёмкость для газа | 17 мл |
Макс. температура жала | 550°C |
Макс. температура горячего воздуха | 680°C |
Макс. температура пламени | 1200°C |
Макс. время непрерывной работы | 90 мин |
Функции | пьезоподжиг, регулятор уровня пламени, блокиратор от детей, три режима работы |
Количество насадок | 6 шт. |
Комплектация | Dremel VersaTip, паяльная насадка, режущий нож, нож для горячей резки, плоская широкая нагревательная насадка, отражатель, насадка для горячего воздуха, паяльная насадка с голубым острием, губка + коробочка, инструкция по эксплуатации, жестяной чемодан для хранения |
Габариты (Ш х Д) | 25 х 190 мм |
Вес | 135 г |
Плюсы и минусы
неплохое качество мобильность многофункциональность хорошая комплектация регулировка температуры
нет отсекателя пламени при интенсивной работе быстро сгорают насадки
КАЛИБР ГУБ-130
Мне нравитсяНе нравится
Тип подачи | заправляемая ёмкость |
Какой газ | бутан |
Пьезоподжиг | Нет |
Регулятор уровня пламени | Да |
Количество насадок | 2 шт. |
Плюсы и минусы
небольшая цена регулировка температуры жала паяльника
при длительной работе возможен перегрев нет поджига плохая комплектация
Sparta 914125
Мне нравитсяНе нравится
Тип подачи | заправляемая ёмкость |
Какой газ | бутан |
Макс. температура пламени | 1300°C |
Пьезоподжиг | Нет |
Регулятор уровня пламени | Да |
Количество насадок | 2 шт. |
Габариты (Ш х Д) | 100 х 195 мм |
Вес | 0.08 кг |
Плюсы и минусы
небольшая цена компактная заправляется от обычного баллончика для зажигалок
перегревается при длительном использовании

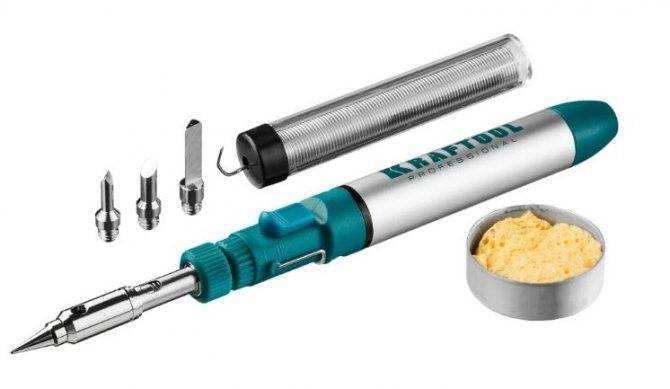

Kraftool 55503-H10
Мне нравитсяНе нравится
Тип подачи | заправляемая ёмкость |
Какой газ | пропан-бутан |
Макс. температура пламени | 1300°C |
Макс. температура жала | 450°C |
Макс. время непрерывной работы | 90 мин |
Пьезоподжиг | Да |
Регулятор уровня пламени | Да |
Комплектация | кейс, горелка, насадки — 7 шт., защитный колпачек, припой, губка для чистки жал |
Габариты (Ш х Д) | 145 х 315 мм |
Вес | 0.44 кг |
Плюсы и минусы
хорошая комплектация неплохое качество удобный рычажок для подачи газа подходит для сложных и точных работ
существенных минусов нет
REXANT 12-0185
Мне нравитсяНе нравится
Тип подачи | заправляемая ёмкость, объём 15 мл |
Какой газ | смешанный газ |
Макс. температура пламени | 500°C |
Макс. температура жала | 400°C |
Макс. время непрерывной работы | 90 мин |
Тип пламени | карандашное |
Регулятор уровня пламени | Да |
Количество насадок | 2 шт. |
Габариты (Ш х Д) | 80 х 198 мм |
Вес | 0.11 кг |
Плюсы и минусы
компактность быстро нагревается
съёмное сопло люфтит нет пьзоподжига
КВТ XZ-1
Мне нравитсяНе нравится
Тип подачи | заправляемая ёмкость, объём 20 мл |
Какой газ | бутан |
Макс. температура пламени | 1300°C |
Макс. температура жала | 580°C |
Макс. время непрерывной работы | 120 мин |
Функции | регулятор уровня пламени, пьезоподжиг, футляр в комплекте |
комплектация | защитный колпачок, рефлектор, припой и губка для снятия припоя |
Количество насадок | 4 шт. |
Габариты (Ш х Д х В) | 28 х 210 х 28 мм |
Вес | 120 г |
Плюсы и минусы
пьезоэлектрическая система зажигания работает в трех режимах: паяльник, газовая горелка, фен для термоусадки регулятор подачи газа ёмкость баллона 50 мл
неудобная выдвижная хлипкая подставка требуется высокоочищенный бутан (заправка смесью бутана, с пропаном и изобутаном, забивается форсунка)

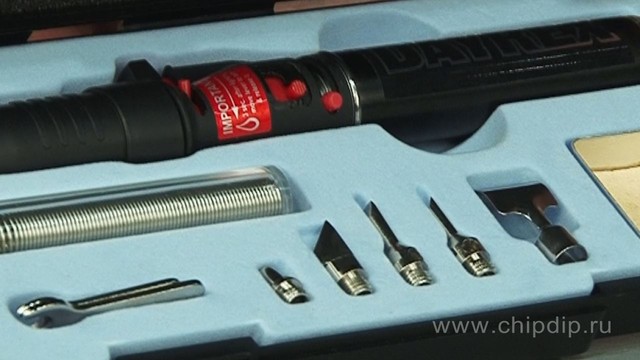

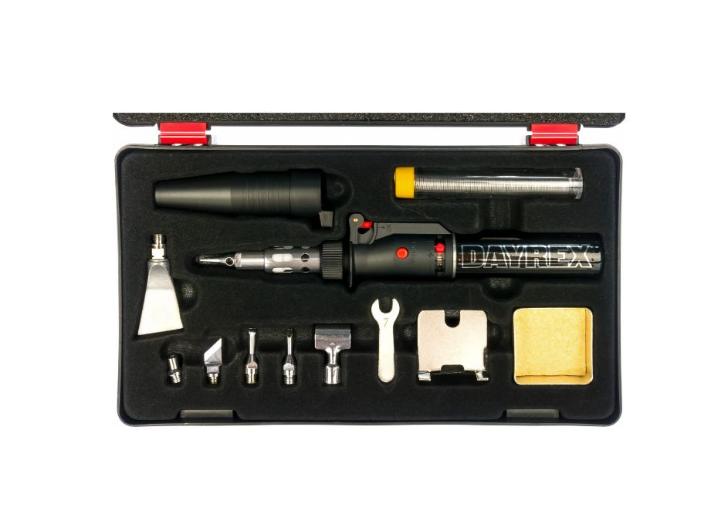

DAYREX DR-24
Мне нравитсяНе нравится
Тип подачи | заправляемая ёмкость |
Какой газ | пропан-бутан |
Макс. температура пламени | 1250°C |
Макс. температура жала | 500°C |
Макс. время непрерывной работы | 90 мин |
Функции | регулятор уровня пламени, пьезоподжиг, футляр в комплекте |
комплектация | головка для сменных наконечников, защитный кожух, головка для пайки, губка для очистки от припоя, гаечный ключ 7 мм, гаечный ключ 8 мм, горячий нож, выдувная трубка, отражатель, диагональный наконечник 3 мм, диагональный резец 3,5 мм |
Количество насадок | 6 шт. |
Габариты (Ш х Д х В) | 50 х 160 х 280 мм |
Вес | 93 г |
Плюсы и минусы
неплохое качество отсутствие нагара регулировка пламени высокий рабочий ресурс
существенных минусов нет, если не считать цену
Итоговая таблица рейтинга
Dremel VersaTip
КАЛИБР ГУБ-130
Sparta 914125
Kraftool 55503-H10
REXANT 12-0185
КВТ XZ-1
DAYREX DR-24

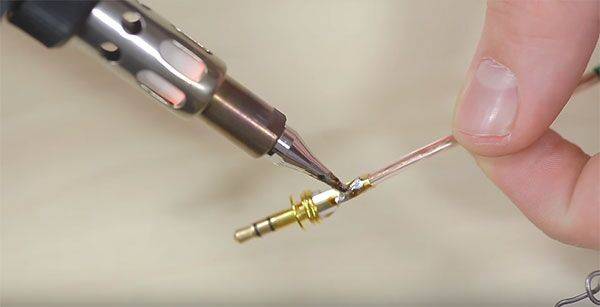

Как пользоваться газовым паяльником?
Для получения желаемого результата от работы и продления срока функционирования устройства, нужно знать правила эксплуатации. Рассмотрим, как работать газовым паяльником:
- Беспрерывная продолжительность пайки не дольше 30-ти мин.
- Помещение должно хорошо проветриваться.
- Руки рекомендуется защищать от ожогов специальными перчатками.
- Перед началом работы нужно убрать от рабочего места все предметы, которые относятся к легковоспламеняющимся.
- Замену насадки проводят только после полного остывания прибора.
- Керамический катализатор огня имеет высокую устойчивость перед жаром, но при этом он очень хрупкий.
Возможные причины поломки
Обрыв в проводке
Обрыв электрической сети – самая распространённая причина поломки устройства. Если неисправность идёт в электрическом шнуре, то исправить ситуацию можно самостоятельно. Достаточно заменить шнур или вилку в зависимости от того, в какой части произошёл обрыв в проводке.
Если рвётся нихромовая обмотка, то ремонт выполняется более сложными этапами, но тоже возможно устранить самостоятельно. Для определения обрыва и починки обмотки используют специальное приспособление, называемое мультиметром. Его применение зависит от мощности, которая указывается на корпусе паяльника или в паспорте.
Фиксирующие кольца раздвигаются, снимается защитный корпус обмотки паяльника. Кожух для защиты выполняется в двух видах:
- На штырь с обмоткой прицепляется металлическая трубка, которая упирается в ручку и крепится зажимным кольцом в том месте, где расположено жало.
- Защитный корпус — это две продольные половинки трубки, края которых заметно уменьшаются в диаметре. Две составные части фиксируются зажимными кольцами.
Совет
Чтобы изолировать края обмотки, нужны асбестовые прокладки, термостойкая стеклоткань или слюдяные трубки (пластины).
Перегорание
Область сгибания при работе паяльника — самая уязвимая для перегорания деталей. Там, где провод входит в сам паяльник, и нужно заниматься ремонтом. Разобрав инструмент, нужно прозвонить провода, идущие от вилки, а затем отрезать небольшой кусок (не более 15 см) со стороны входа в паяльник. Если контакта не будет и при этом действии, то кусок отрезают со стороны вилки.
Во многих случаях не удаётся самостоятельно заделать перегоревшую деталь и возобновить контакт. В данном случае нужно заменить провод новым, проделав все выше описанные действия. Если внутри паяльника сгорает сам нагревательный инструмент, то это намного сложнее, но возможно устранить. Ремонтируют одним из способов:
- Перематывают нагревательную спираль, если паяльник был рассчитан на мощность не более 36 вольт. Напряжение питания 220 вольт задачу усложняет. На основание нагревателя наматывается тонкий длинный провод. Вилки при этом не должны иметь прямого соприкосновения.
- Меняют весь сгоревший нагревательный элемент, который фиксируют одним винтиком, самым коротким по длине. Жало же фиксируется винтом подлинне́е.
Предлагаем посмотреть видео о том, как отремонтировать сгоревший паяльник:
Плохие контакты
Во многих случаях при плохом контакте нужно проверить подачу напряжения в электросети. Если же мощность электрического тока соответствует норме, то причиной плохого контакта может стать следующее:
Неправильное положение жала. Достаточно ввести его чуть поглубже внутрь корпуса и зафиксировать. Если стержень окажется коротким, то заменить его на подходящий.
Окалина на жале. Снимается простой наждачной бумагой или надфилем. Разогретое жало опускают в канифоль и растирают кончик на оплётке с припоем. Когда на кончике образуется тонкий и ровный слой припоя, окалина полностью удалена
ВниманиеПроцедуру снятия окалины с жала производят на протяжении всей работы паяльника по мере почернения кончика жала. Припой с высоким содержанием свинца
Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца
Припой с высоким содержанием свинца. Необходимо подобрать мощность инструмента, чтобы избежать излишнего выделения свинца.
Неправильная заточка конца жала паяльника
Нужно заточить его в виде овального скоса. Такая форма обеспечит эффективную отдачу тепла.
