Паяльник с регулировкой температуры

Преимущества и недостатки

При выборе приспособления для пайки радиодеталей, следует обратить внимание на техническую документацию. Пренебрегать советам профессионал не стоит, т.к. многолетний опыт может помочь выбору подходящего приспособления новичкам

Выбор между керамическим и обычным прибором может завести в тупик, не опытный мастер должен ознакомиться с отрицательными и положительными сторонами каждого изделия. Достоинства медных наконечников, используемых с оборудованием регулировки температуры паяльника:

многолетний опыт может помочь выбору подходящего приспособления новичкам. Выбор между керамическим и обычным прибором может завести в тупик, не опытный мастер должен ознакомиться с отрицательными и положительными сторонами каждого изделия. Достоинства медных наконечников, используемых с оборудованием регулировки температуры паяльника:

• доступная цена дает возможность приобрести его начинающему мастеру;
• стойкость к механическим воздействиям дозволяет избежать поломок механизма, когда процесс еще не освоен полностью.

Отрицательные стороны:

• Медная проволока не славиться долговечностью из-за воздействия высоких показателей нагрева на протяжении длительного времени. Избежать перегрева допустимо делая паузы в процессе, рассматриваемый способ сохраняет целостными даже дешевые модели.
• Медленный нагрев подключения к электросети.

Керамические паяльники, включающие терморегулятор, отличаются следующими достоинствами:

• цельная система делает возможным избегать выхода прибора из строя;
• настроенные показатели температуры доступны сразу после подключения к сети, некоторые модели нагреваются менее, чем за минуту;
• надежный узел при соблюдении правил эксплуатации.

При использовании любых аппаратов сталкиваешься с рядом отрицательных сторон, керамические изделия не исключение. Разрушенное жало заменяется только оригинальным, из-за конструктивных особенностей каждой из модели. В случае падения, нагревательный компонент трескается, теряет рабочие свойства.

Как сделать импульсный паяльник своими руками

В принципе, все просто — берете понижающий трансформатор и на вторичную обмотку вешаете проволоку диаметром 1 — 2 мм. На первичной обмотке нужно установить кнопку, рассчитанную на работу с сетью 220 В. Делаете удобную ручку и крепите трансформатор. Готово!

Ниже я приведу несколько фотографий паяльников с кнопкой, чтобы была понятна их конструкция.

С советских времен известен паяльник «Момент», описанный в журнале «Радио» за 1978 год, № 6, стр. 41. Видео как он работает смотрите ниже.

https://youtube.com/watch?v=aBzCdlo5YNo

Но не всегда нужен такой мощный паяльник. Для того чтобы собрать маломощный импульсный паяльник своими руками, необходимы:

• резистор типа МЛТ с сопротивлением 8 Ом и рассеиваемой мощностью 0,5-2 Ватта;
• полоска двухстороннего фольгированного текстолита 10х30 мм;
• стальная проволока толщиной 0,8 мм;
• медная проволока;
• корпус шариковой ручки;
• импульсный блок питания мощностью 12-15 Ватт и силой тока 1 Ампер.

Алгоритм действия для создания импульсного паяльника своими руками следующий:

1. Первоначально нужно снять лак и краску с резистора. Для этого его нужно нагреть.
2. Один из выводов следует обрезать при помощи надфиля или же лобзика. В открытом месте стоит просверлить отверстие диаметром 1,1 мм, достигнув внутренней полости.
3. Второй вывод необходимо подключить к источнику питания. Он в итоге будет крепиться к ручке.
4. Отверстие в корпусе резистора на конус нужно расширить, чтобы исключить контакт жала и внутренних стенок резистора. В этом место следует подсоединить второй провод к блоку питания.
5. Стальная проволока должна быть согнута. В месте сгиба следует сделать кольцо диаметром таким же, что и размер резистора. Последний необходимо загнуть под прямым углом.
6. Кольцо нужно залудить. Его необходимо надеть на резистор. После этого следует его припаять, чтобы концы стальной проволоки были направлены в ту же сторону, что и оставшийся вывод.
7. Плату нужно вырезать из полоски текстолита. На широкой части с двух сторон должно быть две контактные площадки. Они предназначаются для припаивания концов проволоки и вывода в корпус ручки. На узкой стороне должна быть площадка для подпайки проводов от блока питания.
8. Концы проволоки и вывод сопротивления должны быть припаяны к плате. С противоположной стороны необходимо присоединить провод от блока питания.
9. Кусочек термостойкого изолятора должен быть плотно вставлен в отверстие резистора.
10. Далее нужно медное жало вставить в отверстие. Его форму можно сделать совершенно произвольным.
11. В конце достаточно всего лишь пропустить провода через корпус ручки. В него необходимо вставить плату и подсоединить к блоку питания.

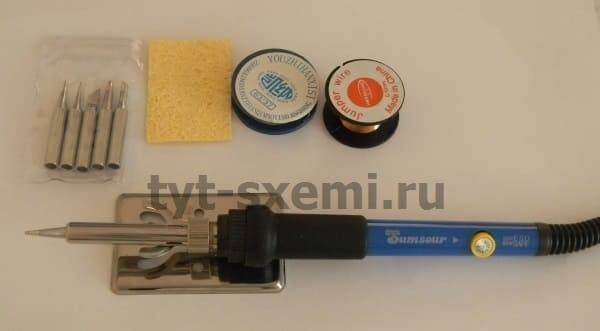

Паяльники с жалами Hakko

Эти паяльники, как правило, выпускаются с простым тиристорным регулятором температуры. По сравнению с предыдущим паяльником, у этого выбор жал намного богаче.

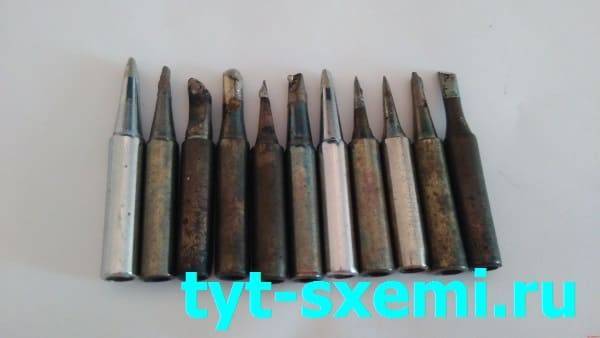

Такие жала называют типа Hakko 936. И на Alixepress продаются паяльники с такими жалами, хотя чаще всего с компанией Hakko представленная продукция не имеет ничего общего.

Это вечные жала. Такие жала способны прослужить долгое время, в отличие от медных, но они требуют особого ухода. Их нельзя чистить наждачной или лезвием, нежелательно паять кислотой.

По сравнению с классическим медным жалом, Hakko 936 полое. Не нужно тратить много времени и энергии для разогрева. Да и температура регулируется лучше и быстрее.

Но и тут не обошлось без проблем. Представленный выше паяльник обладает самым простым тиристорным регулятором. Он не может качественно и быстро регулировать температуру паяльника. И к тому же. такие паяльники имеют большой разброс по температуре. Например, вы выставили 300 ℃, а по факту на жале 360 ℃. Это недопустимо.

Поэтому, разберем еще одного представителя такого типа паяльников.

Это паяльник от станции Lukey 702.

У него регулировка температуры идет за счет микроконтроллера станции в блоке управления. В целом, температура регулируется лучше по сравнению с предыдущим паяльником, но теперь главная проблема в конструкции. И у того паяльника и у этого температура неравномерно распределяется по жалу. Она может быть реальна по центру жала, но не на всей площади. Это огромная проблема и недостаток конструкции. И этот недостаток мешает всей пайке. Начинают слипаться контакты, плохо лудятся провода.

Вся проблема в воздушной прослойке между жалом и нагревателем. Она плохо передает температуру от нагревателя к жалу. И некоторые радиолюбители засыпают это пространство песком, чтобы температура лучше распределялась по жалу.

И это тоже не решение проблемы. Как тогда менять жала? Каждый раз засыпать песок в жало? Это не выход.

Медные жала снова в строю

Есть выход из этой ситуации. Это медные жала. Да, они выгорают, они не долговечны, однако на их поверхности температура распределяется намного лучше, чем у вечных жал. Еще один способ поддерживать температуру во время пайки с такими паяльниками — это использование верхнего подогрева. С помощью паяльного фена можно подогревать поверхность на 100 ℃, тем самым стабилизируя температуру пайки и поверхности платы.

Такими паяльниками можно паять детали, платы, но это не лучший выбор для новичков. С таким инструментом придется долго учиться, понимать процессы пайки и тратить много время на обучение.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату. Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник

В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату Подключите к плате кнопку и шнур питания

В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке

Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

14: обрежьте плату Подключите к плате кнопку и шнур питания. В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Блоки управления

Следующим видом паяльников являются уже более сложные устройства с блоком питания, в которых регулирование происходит при помощи блока из полупроводников и микросхем. Такой блок компактен и может находиться в корпусе рукоятки паяльника, что очень удобно.

Регулятор также может находиться на рукоятке. При достаточно скромной цене это вполне приемлемый вариант, позволяющий производить качественную пайку.

Еще одной разновидностью паяльников с регулировкой являются инструменты с внешним блоком питания. Благодаря наличию этих блоков возможна работа прибора на выпрямленном постоянном токе со стабильными значениями напряжения.

Такой блок питания одновременно служит и стабилизатором температуры паяльника, которая останется неизменной независимо от того, насколько будет изменяться напряжение в сети. Многие радиодетали требовательны именно к такому режиму пайки.

Недостатком моделей можно посчитать громоздкость, низкую мобильность, но если принять во внимание, что качественный монтаж можно произвести только в оборудованной мастерской, а не «на коленке», как принято говорить в таких случаях, то можно закрыть на это глаза. Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой

Наиболее точной регулировки и настройки можно добиться только при помощи паяльной станции, где в помощь обычному паяльнику предусмотрен фен, которым предварительно подогревают плату или припой.

Зачем он нужен

Колебания температуры жала паяльного устройства могут быть объяснены следующими объективными причинами:

• нестабильность входного питающего напряжения;
• большие тепловые потери при пайке объёмных (массивных) деталей и проводников;
• значительные колебания температуры окружающей среды.

Для компенсации воздействия этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, обеспечивающий поддержание температуры жала в заданных пределах.

Однако при желании сэкономить на обустройстве домашней паяльной станции регулятор мощности вполне может быть изготовлен своими руками. Для этого потребуется знание основ электроники и предельная внимательность при изучении приводимых ниже инструкций.

Схема регулятора температуры для паяльника

Ниже представлена простая схема регулятора мощности:

Эту схему я использовал для своего регулятора лет 20 назад, этим паяльником я до  сих пор  пользуюсь. Конечно, некоторые детали, такие как: транзисторы, неоновая лампочка — можно заменить современными.

Детали устройства:

• Транзисторы; КТ 315Г, МП 25 можно заменить на КТ 361Б
• Тиристор; КУ 202Н
• Стабилитрон; Д 814Б или с буквой В
• Диод;КД 202Ж
• Резисторы постоянные: МЛТ- 3к, 2к-2 шт, 30к, 100 ом, 470к
• Резистор переменный; 100к
• Конденсатор; 0,1 мкФ

Как видите, схема устройства очень простая. Её повторить под силу даже начинающему.

Делаем простой регулятор температуры паяльника своими руками

Представленное устройство построено по так называемому однополупериодному регулятору мощности. То есть при полностью открытом тиристоре VS 1, который управляется транзисторами VT 1 и VT 2, одна полуволна сетевого напряжения проходит через диод VD 1, а другая полуволна через тиристор. Если повернуть движок переменного резистора R 2 в противоположную сторону, то тиристор VS 1 закроется, а на нагрузке будет присутствовать одна полуволна, которая пройдёт через диод VD 1:

Поэтому данным регулятором невозможно убавить напряжение меньше 110 вольт. Как показывает практика, это и не нужно, так как при минимальном напряжении температура жала настолько мала, что олово еле плавится.

Номиналы деталей, представленные на схеме, подобраны для совместной работы с паяльниками  большой мощности. Если вам это не требуется, то силовые элементы, тиристор и диод можно заменить на менее мощные. Если у вас не окажется в наличии двухватного резистора  R 5 номиналом 30 кило ом, то его можно составить из двух последовательно соединённых резисторов по 15 кило ом, как у меня:

 Данное устройство не нуждается в настройке. Собранное правильно и из исправных деталей, оно начинает работать сразу.

Внимание! Будьте осторожны. Данный регулятор температуры не имеет гальванической развязки по сети. Вторичные цепи имеют высокий потенциал.

Вторичные цепи имеют высокий потенциал.

Остаётся подобрать подходящих размеров корпус. Разместить розетку для паяльника:

Предохранитель выводить наружу не обязательно, например, у меня он впаян в разрыв сетевого шнура. А вот переменный резистор нужно установить в удобное место и ,конечно, проградуировать шкалу, например, в вольтах:

Получившийся регулятор очень надёжный, что проверено временем, и прослужит он вам много лет, да и паяльник скажет вам спасибо.

Медные приспособления

Структура изготовлена из медной проволоки, закрученной спиральным видом. Медь способна передавать ток низкой силы, производимый небольшими трансформаторами. Регулируемые нагревательные составляющие укомплектованы термодатчиком, который отвечает за контроль наконечника. Термопара устанавливается на рабочем жале, что допускает настроить уровень температуры до требуемого состояния. Медная спираль не пропускает через себя электрический ток, производительность агрегата останавливается, либо изменяется показатель нагрузки. Разновидности медных нагревателей:

• с намотанной на корпус проволокой, препятствующей доступа напряжения к жалу;
• изолированная структура допускает избежать потери тепла при использовании прибора.

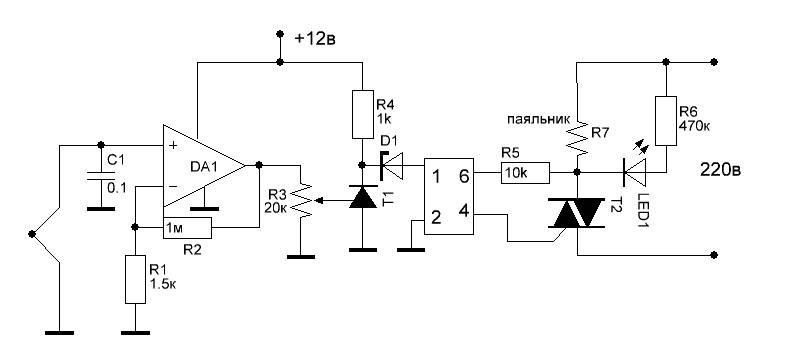

Самодельный терморегулятор

Качество меди зависит на производительность, добавление присадок в целях экономии производителем, может существенно сократить срок службы, испортить ремонтируемые детали.

Как работать паяльником

Перед пайкой ЭПСН нужно подготовить к работе. Вот несколько советов:

• проверяют прочность крепления паяльного стержня в гнезде нагревательного корпуса;
• выявленные остатки старой пайки удаляют наждаком или другим абразивом;
• появившиеся раковины на кончике жала зачищают наждаком, искривления выравнивают молотком;
• перед началом работ жало лудят; разогретый наконечник погружают в канифоль или другой флюс, затем касаются припоя так, чтобы кончик стержня покрылся слоем расплавленного металла.

Пайка происходит следующим образом:

1. Каплю флюса переносят жалом на место будущего соединения деталей;
2. Затем кончиком наконечника набирают припой;
3. Лёгким движением помещают жидкий металл в место стыка;
4. После охлаждения пайки удаляют остатки флюса ветошью или специальной жидкостью.

Процесс пайки

Классическая тиристорная схема регулятора

Классическая тиристорная схема регулятора мощности паяльника не соответствовала одному из главных моих требований, отсутствию излучающих помех в питающую сеть и эфир. А для радиолюбителя такие помехи делают невозможным полноценно заниматься любимым делом. Если схему дополнить фильтром, то конструкция получится громоздкой. Но для многих случаев использования такая схема тиристорного регулятора может с успехом применяться, например, для регулировки яркости свечения ламп накаливания и нагревательных приборов мощностью 20-60вт. Поэтому я и решил представить эту схему.

Для того, что понять как работает схема, остановлюсь подробнее на принципе работы тиристора. Тиристор, это полупроводниковый прибор, который либо открыт, либо закрыт. чтобы его открыть, нужно на управляющий электрод подать положительное напряжение 2-5 В в зависимости от типа тиристора, относительно катода (на схеме обозначен k). После того, как тиристор открылся (сопротивление между анодом и катодом станет равно 0), закрыть его через управляющий электрод не возможно. Тиристор будет открыт до тех пор, пока напряжение между его анодом и катодом (на схеме обозначены a и k) не станет близким к нулевому значению. Вот так все просто.

Популярные статьи Плавное затухание света в салоне своими руками

Работает схема классического регулятора следующим образом. Сетевое напряжение переменного тока подается через нагрузку (лампочку накаливания или обмотку паяльника), на мостовую схему выпрямителя, выполненную на диодах VD1-VD4. Диодный мост преобразует переменное напряжение в постоянное, изменяющееся по синусоидальному закону (диаграмма 1). При нахождении среднего вывода резистора R1 в крайнем левом положении, его сопротивление равно 0 и когда напряжение в сети начинает увеличиваться, конденсатор С1 начинает заряжаться. Когда С1 зарядится до напряжения 2-5 В, через R2 ток пойдет на управляющий электрод VS1. Тиристор откроется, закоротит диодный мост и через нагрузку пойдет максимальный ток (верхняя диаграмма).

При повороте ручки переменного резистора R1, его сопротивление увеличится, ток заряда конденсатора С1 уменьшится и надо будет больше времени, чтобы напряжение на нем достигло 2-5 В, по этому тиристор уже откроется не сразу, а спустя некоторое время. Чем больше будет величина R1, тем больше будет время заряда С1, тиристор будет открываться позднее и получаемая мощность нагрузкой будет пропорционально меньше. Таким образом, вращением ручки переменного резистора, осуществляется управление температурой нагрева паяльника или яркостью свечения лампочки накаливания.

Выше приведена классическая схема тиристорного регулятора выполненная на тиристоре КУ202Н. Так как для управления этим тиристором нужен больший ток (по паспорту 100 мА, реальный около 20 мА), то уменьшены номиналы резисторов R1 и R2, а R3 исключен, а величина электролитического конденсатора увеличена. При повторении схемы может возникнуть необходимость увеличения номинала конденсатора С1 до 20 мкФ.

Регулятор температуры своими руками

Изготовление паяльника, имеющего регулировку своими руками требует знаний электротехники. При наличии опыта, предлагается изготовить механизм из обычного нагревательного элемента, мощностью 60 Ватт. Качественные соединения могут быть выполнены только при использовании балансира величины нагрева. Сборка производится путем реализации некоторых доработок и предполагают использование доступных материалов. Простейшая система включает:

• тиристор модели КУ101Г;
• резистор СП – 1;
• диод, работающий при токе не менее 1А.

Монтаж модели возможен без применения платы, в корпусе блока питания любого размера. Соединение размещается на корпусе резистора, к которому примыкает разъем корректирования степени нагрева. Результатом можно получить регулируемый девайс с выходной мощностью до 60 Ватт. Схематичный чертеж для более мощных устройств включают несколько другие компоненты. Сборка производится на монтажной плате, за регулировку отвечает переменный резистор R2, который эксплуатируется в диапазоне от 50 до 100%. Максимально допустимая нагрузка – 300 Ватт, достаточное для бытового устройства. Варианты схем в зависимости от ограничителя мощности Мощность устройства можно регулировать несколькими способами, отличия состоят в применении полупроводникового контроллера, выполняющего необходимые задачи. Схемы могут быть построены с применением нескольких составных частей, в зависимости от назначения:

1. Тиристор работает как электронный ключ, пуск тока производится в одном направлении. Строение осуществлено с наличием трех выходов, катодом, анодом, управляющим электродом. Подача импульса на электрод вызывает открытие тиристора, закрытие происходит после прекращения подачи или смены направления тока.
2. Проводящие ток в обоих направлениях полупроводники называются симисторами. Корпус имеет управляющий затвор и силовые электроды, работа по сути близка к двум соединённым тиристорам.
3. К конструкциям управляющих датчиков применяются известные радиолюбителям детали, такие как резистор, диод, конденсатор, микроконтроллер.

В большинстве случаев применяется тиристор или симистор, точная отладка регулируется с помощью добавленного схемой микроконтроллера.

Видео

Напряжение на выходе до 16 вольт, максимальное токопотребление до 500 мА. В результате проделанных манипуляций пришёл к выводу, что транзистор стоит поставить по-мощнее. Например КТ829А. Мало ли куда удумаю подключить готовый регулятор и что через него запитать. Стабилизированного напряжения на выходе данный регулятор не даёт, замечено некоторое увеличение, хоть и очень медленное. А так как производить пайку планирую по времени непродолжительно, то это не препятствие.

За неделю несколько раз попользовался временной сборкой, работа устроила. Пора придать устройство более-менее «человеческий» вид. Подсобрал комплектующие: корпус, для его устойчивости металлический ролик, держатель паяльника и соединительный винт.

Так как ролик решил использовать ещё и как дополнительный радиатор, то изолировал его от держателя паяльника при помощи пластмассовой шайбы.

После размещения основных компонентов установил на вход и выход гнёзда RGB (напряжение и ток не большие), это позволит избежать установки постоянных проводов (которые всегда вечно путаются). И пользоваться уже готовыми, полностью оборудованными. Со времён видеомагнитофонов их скопилось предостаточно.

Основных компонентов транзистор да два резистора, а проводов всё равно хватает.

Вот, что получилось. Светодиод не случайно подключён на выход регулятора — с изменением выходного напряжения изменяется яркость его свечения, причём весьма значительно. Оборудовать регулятор чем-то вроде шкалы не стал — на корпусе вокруг осталось вполне достаточное количество рисок от прежнего его предназначения. Вот так благодаря схеме, увиденной на форуме сайта, удалось решить вопрос питания низковольтного паяльника с нестандартным напряжением питания. Сборку произвёл Babay iz Barnaula.

Обсудить статью ПОДСТАВКА И РЕГУЛЯТОР МОЩНОСТИ НИЗКОВОЛЬТНОГО ПАЯЛЬНИКА

Типичной проблемой при работе с паяльником является обгорание жала. Связано это с его большим нагревом. Во время работы паяльные операции требуют неодинаковой мощности, поэтому приходится использовать паяльники с разной мощностью. Для защиты устройства от перегрева и скорости изменения мощности лучше всего применять паяльник с регулировкой температуры. Это позволит за считаные секунды изменить параметры работы и продлить срок эксплуатации устройства.

Блоки управления

Более свершенные системы обладают блоком управления, состоящим из набора регуляторов и микросхем. Компактность позволяет разместить чертеж в рукоятке паяльника, что очень удобно в процессе. Управляющий датчик располагается снаружи корпуса, что дает возможность выбирать показатель не отрываясь от процесса пайки.

Агрегат настраивает параметры разностей потенциалов электросети вне зависимости от режимов, некоторыми действиями это условие должно обязательно соблюдаться

Разновидности блоков управления могут ввести в ступор, при важной мобильности, лучше обратить внимание на внутреннее расположение. Внешние блоки позволяют производить более качественный контакт, разновидностью является паяльная станция, которой предусмотрен фен

Блоки управления

Более свершенные системы обладают блоком управления, состоящим из набора регуляторов и микросхем. Компактность позволяет разместить чертеж в рукоятке паяльника, что очень удобно в процессе. Управляющий датчик располагается снаружи корпуса, что дает возможность выбирать показатель не отрываясь от процесса пайки.

Агрегат настраивает параметры разностей потенциалов электросети вне зависимости от режимов, некоторыми действиями это условие должно обязательно соблюдаться

Разновидности блоков управления могут ввести в ступор, при важной мобильности, лучше обратить внимание на внутреннее расположение. Внешние блоки позволяют производить более качественный контакт, разновидностью является паяльная станция, которой предусмотрен фен

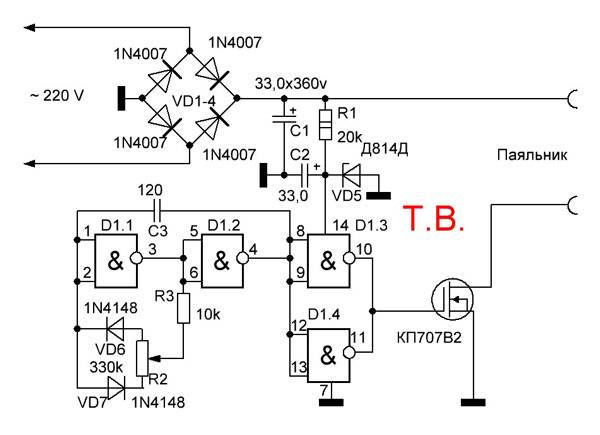

Схемы простых регуляторов для паяльника.

Схемы простых регуляторов для паяльника.

Если вы читаете эту статью, значит объяснять, для чего нужен регулятор нагрева паяльника вам не нужно. Конечно, покупать паяльную станцию в которой уже имеется устройство регулирования накладно, а собрать регулятор самому многим из вас не составит больших усилий, поэтому в этой статье мы решили поделиться с вами схемками самых простых устройств, предназначенных для этих целей.

Основным регулирующим элементом многих схем является тиристор или симистор. Давайте рассмотрим несколько схем построенных на этой элементной базе.

Ниже представлена первая схема регулятора, как видите проще наверно уже и некуда. Диодный мост собран на диодах Д226, в диагональ моста включен тиристор КУ202Н со своими цепями управления.

Вот еще одна подобная схема, которую можно встретить в интернете, но на ней мы останавливаться не будем.

Для индикации наличия напряжения можно дополнить регулятор светодиодом, подключение которого показано на следующем рисунке.

Перед диодным мостом по питанию можно врезать выключатель. Если будете применять в качестве выключателя тумблер, проследите, чтобы его контакты могли выдерживать ток нагрузки.

Этот регулятор построен на симисторе ВТА 16-600. Отличие от предыдущего варианта в том, что в цепи управляющего электрода симистора стоит неоновая лампа. Если остановите выбор на этом регуляторе, то неонку нужно будет выбрать с невысоким напряжением пробоя, от этого будет зависеть плавность регулировки мощности паяльника. Неоновую лампочку можно выкусить из стартера, применяемого в светильниках ЛДС. Емкость С1 – керамическая на U=400В. Резистором R4 на схеме обозначена нагрузка, которую и будем регулировать.

Проверка работы регулятора осуществлялась с применением обычного настольного светильника, смотри фото ниже.

Если использовать данный регулятор для паяльника мощностью не выше 100 Вт, то симистор не нуждается в установке на радиатор.

Эта схема чуть сложнее предыдущих, в ней присутствует элемент логики (счетчик К561ИЕ8), применение которого позволило регулятору иметь 9 фиксированных положений, т.е. 9 ступеней регулирования. Нагрузкой так же управляет тиристор. После диодного моста стоит обычный параметрический стабилизатор, с которого берется питание для микросхемы. Диоды для выпрямительного моста выбирайте такие, чтобы их мощность соответствовала той нагрузке, которую вы будете регулировать.

Схема устройства показана на рисунке ниже:

Спавочный материал по микросхеме К561ИЕ8:

Таблица функционирования микросхемы К561ИЕ8:

Диаграмма работы микросхемы К561ИЕ8:

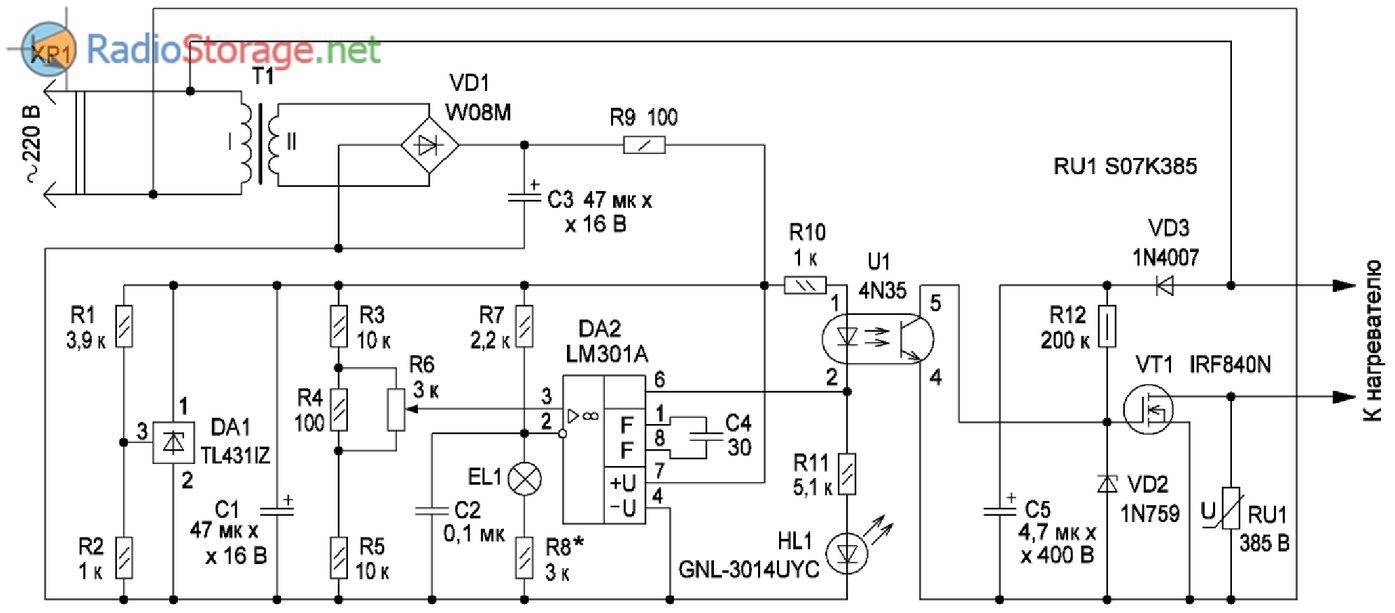

Ну и последний вариант, который мы сейчас рассмотрим, как самому сделать паяльную станцию с функцией регулирования мощности паяльника.

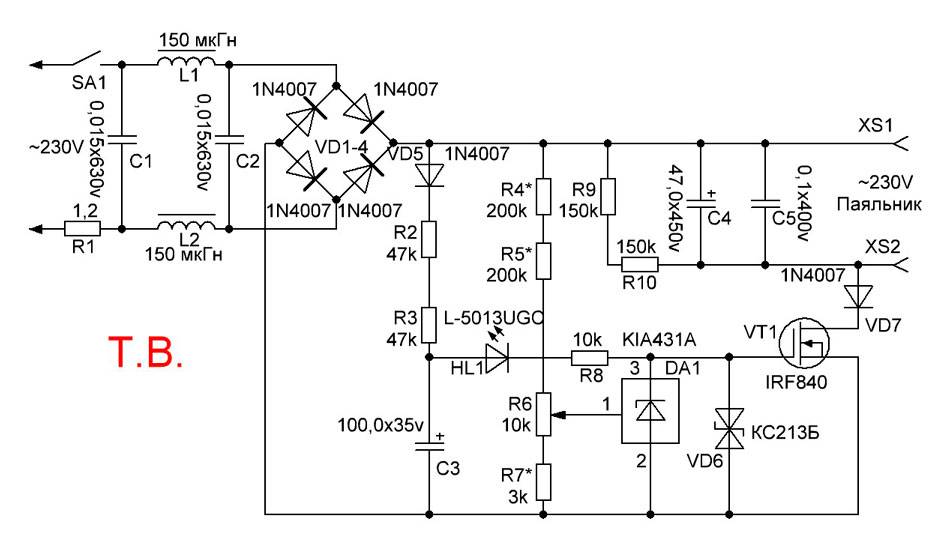

Схема довольно распространенная, не сложная, многими уже не раз повторяемая, никаких дефицитных деталей, дополнена светодиодом, который показывает, включен или выключен регулятор, и узлом визуального контроля установленной мощности. Выходное напряжение от 130 до 220 вольт.
