Фундамент из блоков фбс своими руками: устройство, этапы работ и нюансы возведения

Винтовые сваи: опорное основание для дома из блоков

Свайно-ростверковый фундамент под дом из газосиликатных или пенобетонных блоков наиболее часто применяется при строительстве на пучинистых грунтах. Устройство такого типа оснований под дома позволяет снизить материальные затраты на приобретение строительных ресурсов до 30%. На видео Вы увидите, как установить винтовые сваи.

Фундамент состоит из отдельных свай (винтовые, набивные), соединенных ростверковым поясом из монолитного железобетона. На верхнюю поверхность ростверка впоследствии укладываются стеновые блоки из газосиликата или других материалов.

Завинчивание винтовых свай проводится ниже глубины промерзания грунта, сваи можно легко наращивать по длине, используя специальные металлические вставки.

Какие преимущества имеют дома из блоков на винтовом свайном фундаменте?

Самое главное преимущество при возведении винтового основания для дома с ростверком – возможность выполнять работы самостоятельно, остальные плюсы ниже:

Существенная экономия достигается за счет ручного ввинчивания свай без использования дорогостоящего сваебойного оборудования.
Сваи прекрасно удерживают постройку даже в проблемных грунтах, обеспечивая долговременную эксплуатацию дома без разрушений благодаря высоким несущим свойствам опор.
Проводить работы по устройству свайного основания можно в любое время года, даже на сложном рельефе.
При устройстве фундаментного основания из винтовых свай не бывает отходов и строительного мусора.
Для выполнения основания под дом из газосиликата не требуется много времени, реально фундамент можно возвести за 1-2 месяца.
Для завинчивания свай нужен один монтажник и один помощник.

Выбор вариантов устройства фундаментов под жильё из блоков должен учитывать все условия участка и проектные показатели здания, особо внимание следует обратить на то, какой на участке грунт

Подушка под блоки

Схема глубины заложения фундамента из бетонных плит

Строительство из бетонных блоков — достаточно простая работа. Сложнее всего подготовить основание для укладки. Перед тем как сделать фундамент из блоков необходимо определиться с типом подушки под него. Вариантов существует несколько:

железобетонные плиты заводского изготовления;
песчаная;
гравийная;
щебенчатая.

Строительство тяжелого каменного дома на ленточных фундаментах предполагает применение надежных железобетонных подушек. Чтобы правильно их смонтировать необходимо:

выровнять основание;
уложить песчаную подготовку толщиной 30-50 см в зависимости от типа грунта;
установить плиты ФЛ;
выполнить армированный шов в местах опирания блоков.

В качестве подготовки под фундамент из блоков ФБС своими руками необходимо выбирать песок средней крупности или крупный. Это же правило действует для устройства песчаной подушки под ленточный фундамент из блоков. Мелкий песок в процессе строительства даст сильную усадку и приведет к неправильной работе конструкции.

Схема песчаной подушки

К преимуществам песчаной подушки можно отнести:

простоту изготовления;
низкую стоимость;
выравнивание дна котлована и предотвращение контакта бетона с грунтом;
эффективный отвод влаги от конструкции;
правильно распределяет нагрузку от здания на основание.

К недостаткам можно отнести ограниченную область применения. Такое основание подходит только для небольших легких строений. Укладывать на него блоки под каменный дом (кирпичный, бетонный) нельзя.

Более высокой несущей способностью может похвастаться песчано-гравийная подушка. Основным материалом в этом случае является гравий с добавлением песка средней крупности.

Но все-таки цена намного ниже, чем при использовании железобетонных плит. На такой подушке возможно строительство небольшого дома в несколько этажей.

Монтаж блоков ФБС: пошаговая инструкция

Для закладки своими руками обязательно потребуется грузоподъёмная техника. При проектировании цокольного этажа не обойтись без котлована. Если у строения отсутствует подвал, выройте траншеи вдоль периметра.

Чтобы правильно установить блоки ФБС потребуется следовать условиям, которые предполагает следующие технологические этапы:

Сначала выполняется проектирование, определяют норму расхода раствора на монтаж блоков ФБС. В большинстве случаев блочная опора первого ряда делается шириной около 40 см. Следующие ряды уменьшите до 30 см. Сделав предварительный расчет фундамента из блоков ФБС, зная их количество и габариты, можно уже делать покупку в специализированном магазине.

Обратите внимание! Вам необходимо сразу определить места вывода инженерных коммуникаций для подбора блоков с учётом этих расчётов и сделать чертеж. Сейчас у кладочных элементов присутствуют специально подготовленные отверстия. Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий

Если это не учитывать, то потребуется сверлить отверстия, что добавит лишних затрат времени, финансов и усилий.

На втором шаге выполняются земляные работы, перед этим изучается строительная площадка. Подыскивается место для крана, чтобы ему ничего не мешало при работе.

Определите углы будущего строения, вбейте колышки. Протяните между прутьями верёвку и выставите промежуточную разметку по местам предполагаемого обустройства стен с внутренней и внешней стороны.

Затем выройте котлован с глубиной, равной области промерзания, прибавив 20-25 см. В определённой местности размер глубины промерзания достигает двухметровой отметки. Тогда такие действия нецелесообразны. «Золотой серединой» считают 80-100 см. Вдоль периметра на оставшемся пространстве площадке рекомендовано снимать верхние слои почвы (10-20 см).

Рытье котлована

На третьей стадии обустраивается подошва. Для этого используют песчаную подушку или бетонное основание. Последний вариант используют при неустойчивой почве, но он значительно увеличивает расходы сил, финансов и времени. До того, как появится подготовленная утрамбованная песчаная подушка, оба варианта работ выполняются в одном порядке. В случае использования бетонной опоры устанавливается опалубка, и закладываются арматурные прутья.

Подготовка песчаной подушки

Заранее подготовьте щебёнку, песок, арматурные прутья, выровняйте котлован, засыпьте на 10-15 см песком, потом полейте водой и утрамбуйте. Песчаную подушку засыпьте щёбенкой на 10 см и утрамбуйте.

Теперь монтируется опалубка и армирующая сетка. Скрепите доски, составляющие опалубку. Она выставляется вдоль котлованных стенок, для ровности используют уровень.

Установка опалубки для монолитной подушки

Из арматурных прутьев связывается сетка, используя гибкую проволоку. Чтобы закрепить сетку забиваются в основание арматурные прутья. Если планируется большое строение, армированные слои увеличиваются.

Армирование монолитной подушки

На пятом шаге заливается подушка. Обустроенная конструкция медленно и равномерно заливается раствором. Чтобы удалить лишний воздух, проткните заливку прутом. Разровняйте верхнюю часть подушки, и оставьте на три-четыре недели. В жаркое время содержимое поливается водой во избежание потрескивания.

Заливка монолитной подушки

Чтобы выгнать воздух и равномерно распределить бетон, нужно использовать вибратор

Готовая монолитная подушка

Установку блоков ФБС выполняют с помощью крана, а люди выравнивают их расположение.

Расстановку начинают с углов, а между них натягивают верёвку и продолжают раскладку блоков ФБС по уровню до конца. В вертикальные швы наливают раствор, чтобы укладывать следующий ряд блоков ФБС в обратном направлении. От углов и наружной части постепенно переходите на внутренние перегородки. Для правильности используйте уровень.

Монтаж блоков ФБС

Гидроизоляцию выполняют с помощью жидкой мастики, тщательно промазав стенки внутри и снаружи. Можно предусмотреть дополнительный слой рубероида, чтобы улучшить гидроизоляцию.

Гидроизоляция фундамента из блоков ФБС

Часто, чтобы упрочнить конструкцию монтируют армопояс. Потом по этому поясу укладывают плиты перекрытия.

Фундаментные заводские заготовки имеют высокую прочность и удобны в использовании, что можно узнать из отзывов. С помощью них можно построить основание и цокольный этаж за короткий срок

Для надёжности и долгой эксплуатации крайне важно полностью соблюдать условия технологии

Разновидности блочного материала: из чего можно строить

Фундамент из блоков – это пример сборной конструкции; единицей сборки служит блок ФБС, изделие с широкой номенклатурой. Блочный материал изготавливается методом вибропрессования из армированного железобетона; благодаря этому он отличается внушительным запасом прочности и справляется с высокими нагрузками. Материал доступен в трех категориях:

ФБС. Фундаментные блоки сплошные (иногда их ошибочно называют стеновыми или строительными).
ФБВ. Блоки с продольным вырезом. Вырез предусмотрен для укладки перемычек и пропуска коммуникаций (в подвале, под потолком).
ФБП. Пустотный материал (с открытыми вниз пустотами).

По ГОСТУ выпускают три разновидности габаритов типовых изделий:

Длина 2,38 м, высота 0,58 м. ширина в пределах 300-600 мм.
Длина 1,18 м, высота 0,58 или 0,28 м. Ширина в трех значениях: 400, 500 или 600 мм.
Длина 0,88 м, высота 0,58 м. Четыре варианта по высоте: от 300 до 600 мм с шагом 100 мм.

Виды блочного материалаИсточник mirbetona.info

На маркировке размеры указываются в дециметрах (значения в метрах округляются). Примером может служить маркировка ФБВ 9.4.6-Л, где:

Цифра 9 – длина 880 мм.
Цифра 4 – ширина 400 мм.
Цифра 6 – высота 580 мм.
Буквой маркируют тип используемого бетона: Л (легкий), Т (тяжелый), С (силикатный плотный).

Подготовительные работы

Работы по возведению фундамента здания начинаются с отрывки котлована. Так как стены из блоков не нуждаются в опалубке и смонтированные несколькими рядами образовывают готовое подвальное помещение, то траншеи для устройства блочного фундамента используются крайне редко.

Перед началом земляных работ необходимо сделать точную разметку осей здания, так как ошибка, допущенная при устройстве фундамента, будет автоматически переноситься на стены и перекрытия всего дома.

Для этого необходимо:

Вбить колышки на месте предполагаемых осей (возможно стен) дома и проверить диагонали. У прямоугольников диагонали должны быть равны и это позволит убедиться в том, что в строящемся здании углы будут прямые.
Натянув шнур или тонкую проволоку вынести на несколько метров отметки осей и закрепить их на каких-то предметах прочно стоящих на местности. Это могут быть деревья, заборы, пни или вкопанные специально «П» образно сбитые доски.
После отрывки оси переносятся на дно котлована.

Для обеспечения ровной поверхности необходимой для укладки ФБС днище котлована выравнивают слоем песка толщиной от 15 до 20 сантиметров. Если основанием для здания служат слабые грунты, то можно выравнивающий слой сделать из щебня толщиной 10 – 15 сантиметров, а затем засыпать песком.

Все слои уплотняются трамбовкой. Правильность устройства выравнивающего слоя проверяется нивелиром или гидроуровнем.

Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.

ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций.

Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.

Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.

Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей.

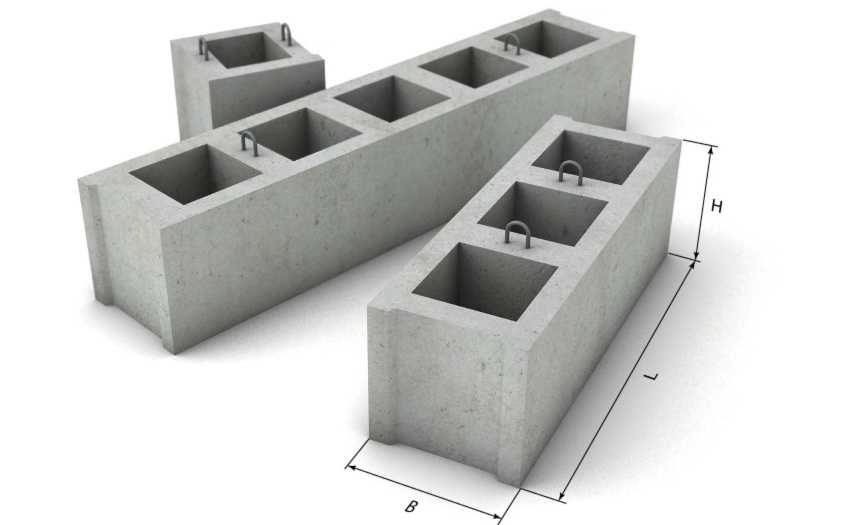

Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.

В качестве основания под столбчатый или ленточный фундамент фбс употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.

Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.

Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ.

Размеры элементов

Заводы ЖБИ производят изделия стандартных размеров. Толщина блоков подобрана так, чтобы можно было без проблем опереть на них кирпичные стены любой толщины. ниже приведены варианты размеров во всех измерениях.

Таблица с размерами элементов

600 мм;
300 мм.
Длина:
900 мм;
1200 мм;
2400 мм.

Толщина:

300 мм (под стены толщиной 250 мм);
400 мм (под стены 380 мм);
500 мм (под стены 510 мм;
600 мм (под стены 640 мм);
700 мм (под стены 770 мм).

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.
Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

первая — длина (9, 12,24);
вторая (через тире или точку) — ширина (3,4,5,6);
третья — высота (3,6);
Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

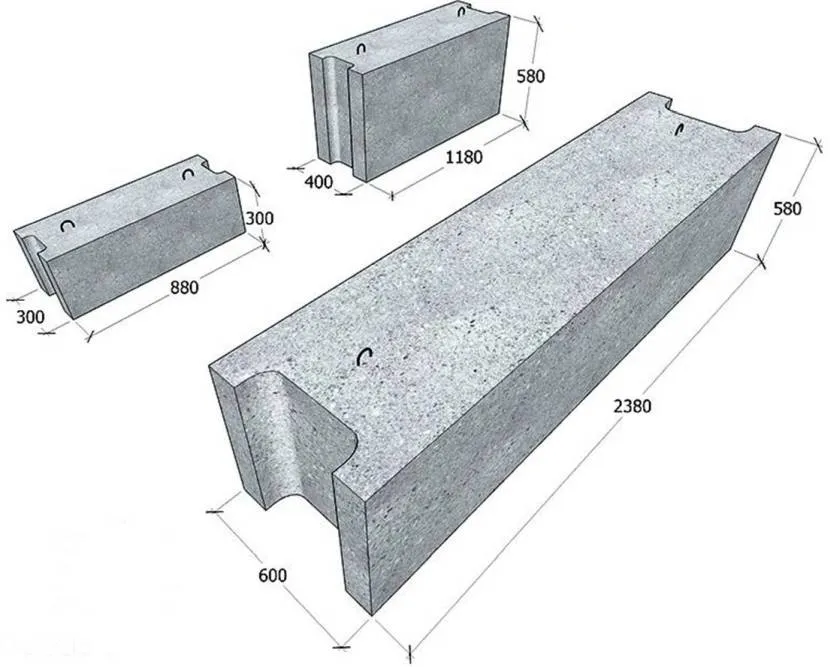

Размеры блоков ФБС по ГОСТу

Предпочтительные типы грунтов

Сборные фундаменты не устраивают на просадочных и сильнопучинистых грунтах из-за слабой степени противодействия изгибающим нагрузкам. При этом не следует путать случаи, когда из ФБС собирают несущую основу и варианты использования блоков для сооружения стен цоколя. В последнем случае опорную функцию выполняют не сами блоки, а лента НЗЛФ или монолитная плита под ними.

Укладка фундаментный блоков на монолитную плиту

Строительство фундамента из блоков по базовой технологии показано для сухих и тугопластичных подстилающих грунтов, несущая способность которых в пересчёте на площадь опирания и массу постройки обеспечивает коэффициент надёжности порядка 1,2–1,4. В целом можно рекомендовать заложение сборного фундамента без ростверка при несущей способности грунта не менее 4,5 кг/см2.

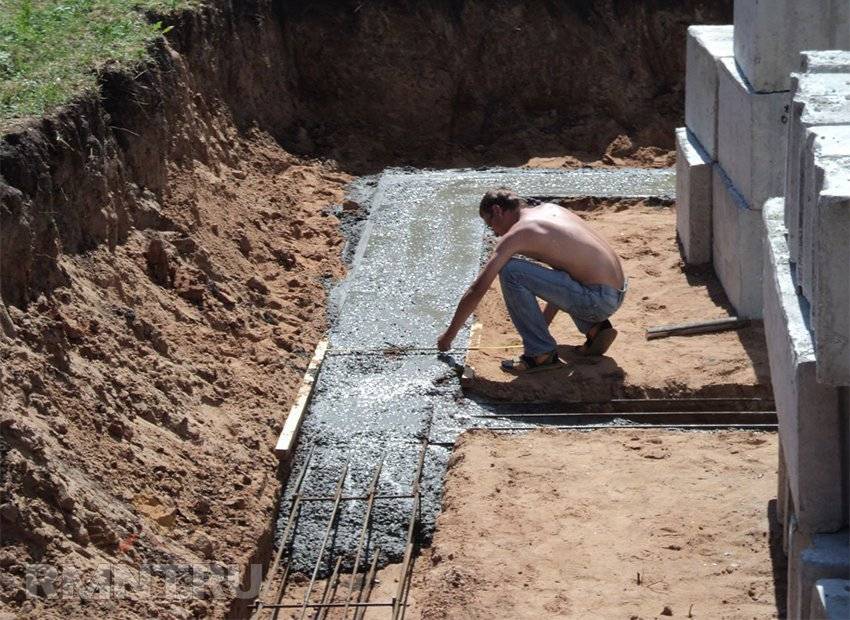

Устройство монолитного армопояса под укладку блоков ФБС

Если плотность подстилающего грунта обеспечивает несущую способность порядка 3,8–4 кг/см2 (супесь, жирные глины) или пересчёт на массу и площадь опирания не гарантирует положительного коэффициента надёжности, фундамент следует укладывать поверх песчано-гравийной подготовки трапециевидного профиля. При коэффициенте надёжности меньше 1 ФБС можно укладывать только на ростверк или, как минимум, расширенную подбетонку.

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

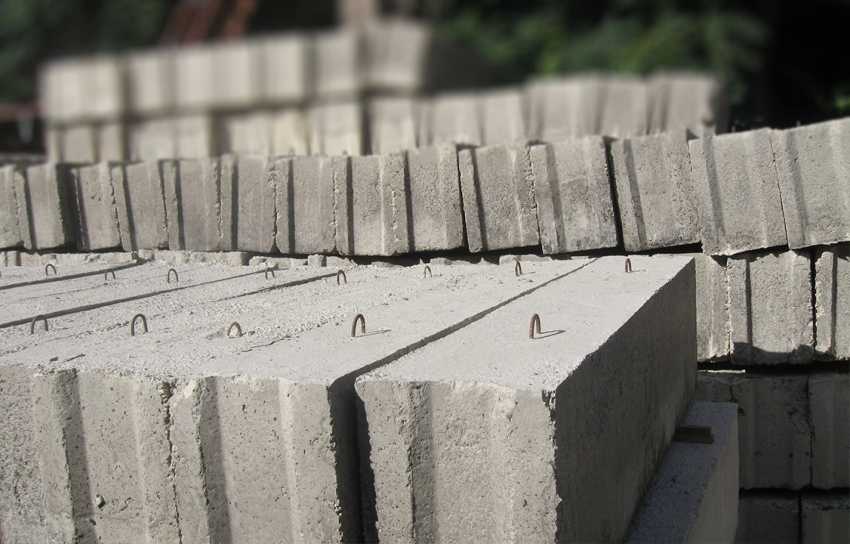

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:

высота — не более 58 см;
ширина — 60, 50, 40 и 30 см;
длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:

звукоизоляцию;
теплопроводность;
отсутствие негативного воздействия внешних факторов;
простоту монтажа;
широкий ассортимент;
устойчивость к перепадам температур;
долгий срок эксплуатации;
высокую прочность и надежность;
небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков

Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:

Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.

Фундаментно-строительные блоки (по конструкции) бывают:

Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Достоинства и недостатки

Достоинство блоков — высокая скорость строительства

Основным достоинством является короткий период возведения прочного основания. В частном домостроении нет необходимости тщательно замешивать компоненты, чтобы соблюсти пропорции смеси, подготавливать материалы и строить опалубку. В зимний период устройство фундамента ведется без специального обогрева бетона, что экономит средства заказчика.

Плюсы использования фундаментных блоков ФБС:

блоки снабжаются монтажными петлями для использования оснастки подъемных механизмов;
в боковых поверхностях есть выступающие и вогнутые пазы для более прочного соединения элементов;
для холодных регионов в состав смеси добавляются противоморозные добавки;
материал производят на заводе, поэтому продукция соответствует стандартам;
срок эксплуатации приближается к пятидесяти годам;
есть специальные типы железобетонных стаканов под колонны.

Основным недостатком считается трудность обеспечения непромокаемости соединительных стыков между плитами ФБС. Проблема решается применением бентонитового шнура на внешних сторонах соединения. Общую изоляцию от влаги делают методом наплавки с применением стеклоткани или сшитого полипропилена. Гидробарьер крепят вверху основания выше отметки стояния грунтовой влаги, чтобы пленка не отслоилась во время строительства нулевого цикла.
